TOYOTA BZ4X 2023 Instructieboekje (in Dutch)

Onderdelen SRS-airbagsysteem
ASensoren frontale aanrijding
BAan/uit-schakelaar airbag
CVoorpassagiersairbag
DSensoren aanrijding opzij
(voorportier)
ESensoren aanrijding opzij (voor)
FGordelspanners en
spankrachtbegrenzers
GSide airbags
HControlelampjes PASSENGER AIR
BAG
ICentrale airbag voor
JCurtain airbags
KSensoren aanrijding opzij (achter)
LBestuurdersairbag
MWaarschuwingslampje SRS
NAirbag-ECU
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierboven afgebeeld. Het
SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij het activeren van de
airbags zorgt een chemische reactie in de ontstekingsmechanismen ervoor dat de airbags
snel gevuld worden met niet-giftig gas om de beweging van de inzittenden te helpen
beperken.
Als de SRS-airbags worden geactiveerd
• U kunt lichte schaafplekken,
brandwonden, kneuzingen, e.d.
oplopen als gevolg van de zeer hoge
snelheid waarmee de airbags worden
geactiveerd door hete gassen.
• Er is een luide knal hoorbaar en er
komt wit poeder vrij.• Gedurende enkele minuten na het
activeren van de airbags kunnen de
onderdelen van de airbagmodule
(stuurwielnaaf, afdekkap airbag en
ontstekingsmechanisme) evenals de
voorstoelen, delen van de voor- en
achterstijlen en de daklijstbekleding
nog heet zijn. De airbag zelf kan ook
heet zijn.
1 .1 Voor een veilig gebruik
29
1
Veiligheid en beveiliging

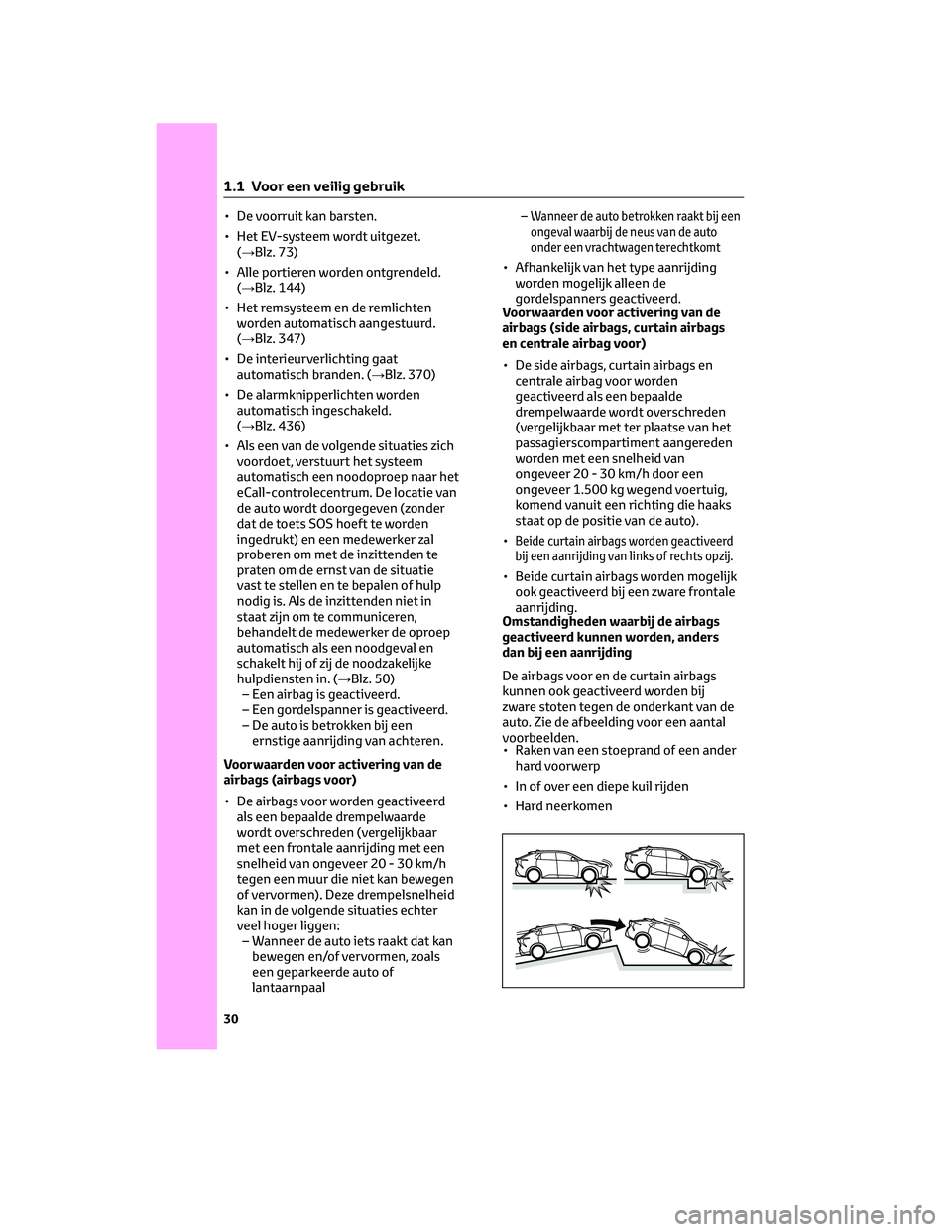

• De voorruit kan barsten.
• Het EV-systeem wordt uitgezet.
(→Blz. 73)
• Alle portieren worden ontgrendeld.
(→Blz. 144)
• Het remsysteem en de remlichten
worden automatisch aangestuurd.
(→Blz. 347)
• De interieurverlichting gaat
automatisch branden. (→Blz. 370)
• De alarmknipperlichten worden
automatisch ingeschakeld.
(→Blz. 436)
• Als een van de volgende situaties zich
voordoet, verstuurt het systeem
automatisch een noodoproep naar het
eCall-controlecentrum. De locatie van
de auto wordt doorgegeven (zonder
dat de toets SOS hoeft te worden
ingedrukt) en een medewerker zal
proberen om met de inzittenden te
praten om de ernst van de situatie
vast te stellen en te bepalen of hulp
nodig is. Als de inzittenden niet in
staat zijn om te communiceren,
behandelt de medewerker de oproep
automatisch als een noodgeval en
schakelt hij of zij de noodzakelijke
hulpdiensten in. (→Blz. 50)
– Een airbag is geactiveerd.
– Een gordelspanner is geactiveerd.
– De auto is betrokken bij een
ernstige aanrijding van achteren.
Voorwaarden voor activering van de
airbags (airbags voor)
• De airbags voor worden geactiveerd
als een bepaalde drempelwaarde
wordt overschreden (vergelijkbaar
met een frontale aanrijding met een
snelheid van ongeveer 20 - 30 km/h
tegen een muur die niet kan bewegen
of vervormen). Deze drempelsnelheid
kan in de volgende situaties echter
veel hoger liggen:
– Wanneer de auto iets raakt dat kan
bewegen en/of vervormen, zoals
een geparkeerde auto of
lantaarnpaal–Wanneer de auto betrokken raakt bij een
ongeval waarbij de neus van de auto
onder een vrachtwagen terechtkomt
• Afhankelijk van het type aanrijding
worden mogelijk alleen de
gordelspanners geactiveerd.
Voorwaarden voor activering van de
airbags (side airbags, curtain airbags
en centrale airbag voor)
• De side airbags, curtain airbags en
centrale airbag voor worden
geactiveerd als een bepaalde
drempelwaarde wordt overschreden
(vergelijkbaar met ter plaatse van het
passagierscompartiment aangereden
worden met een snelheid van
ongeveer 20 - 30 km/h door een
ongeveer 1.500 kg wegend voertuig,
komend vanuit een richting die haaks
staat op de positie van de auto).
•
Beide curtain airbags worden geactiveerd
bij een aanrijding van links of rechts opzij.
• Beide curtain airbags worden mogelijk
ook geactiveerd bij een zware frontale
aanrijding.
Omstandigheden waarbij de airbags
geactiveerd kunnen worden, anders
dan bij een aanrijding
De airbags voor en de curtain airbags
kunnen ook geactiveerd worden bij
zware stoten tegen de onderkant van de
auto. Zie de afbeelding voor een aantal
voorbeelden.
• Raken van een stoeprand of een ander
hard voorwerp
• In of over een diepe kuil rijden
• Hard neerkomen
1 .1 Voor een veilig gebruik
30

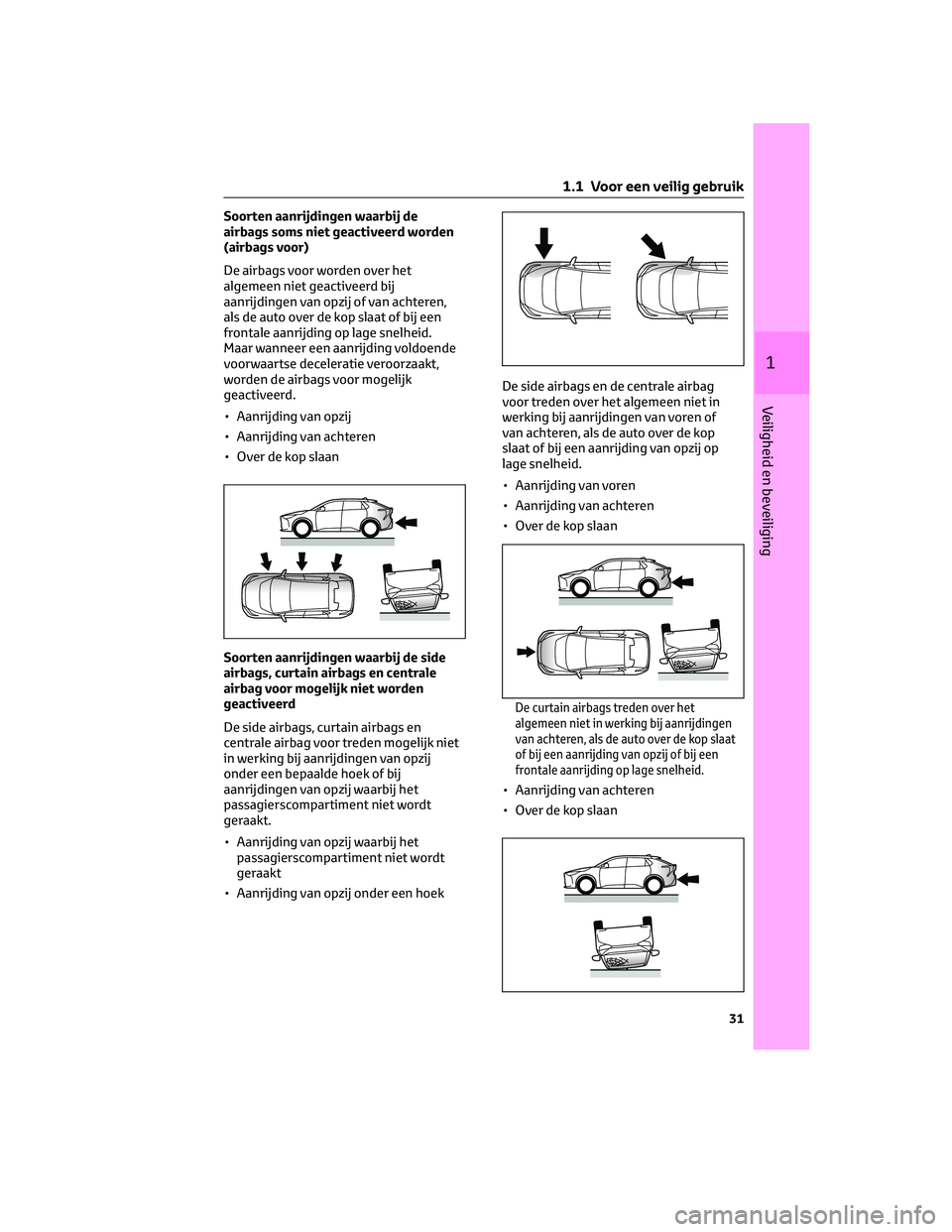

Soorten aanrijdingen waarbij de
airbags soms niet geactiveerd worden
(airbags voor)
De airbags voor worden over het
algemeen niet geactiveerd bij
aanrijdingen van opzij of van achteren,
als de auto over de kop slaat of bij een
frontale aanrijding op lage snelheid.
Maar wanneer een aanrijding voldoende
voorwaartse deceleratie veroorzaakt,
worden de airbags voor mogelijk
geactiveerd.
• Aanrijding van opzij
• Aanrijding van achteren
• Over de kop slaan
Soorten aanrijdingen waarbij de side
airbags, curtain airbags en centrale
airbag voor mogelijk niet worden
geactiveerd
De side airbags, curtain airbags en
centrale airbag voor treden mogelijk niet
in werking bij aanrijdingen van opzij
onder een bepaalde hoek of bij
aanrijdingen van opzij waarbij het
passagierscompartiment niet wordt
geraakt.
• Aanrijding van opzij waarbij het
passagierscompartiment niet wordt
geraakt
• Aanrijding van opzij onder een hoekDe side airbags en de centrale airbag
voor treden over het algemeen niet in
werking bij aanrijdingen van voren of
van achteren, als de auto over de kop
slaat of bij een aanrijding van opzij op
lage snelheid.
• Aanrijding van voren
• Aanrijding van achteren
• Over de kop slaan
De curtain airbags treden over het
algemeen niet in werking bij aanrijdingen
van achteren, als de auto over de kop slaat
of bij een aanrijding van opzij of bij een
frontale aanrijding op lage snelheid.
• Aanrijding van achteren
• Over de kop slaan
1 .1 Voor een veilig gebruik
31
1
Veiligheid en beveiliging

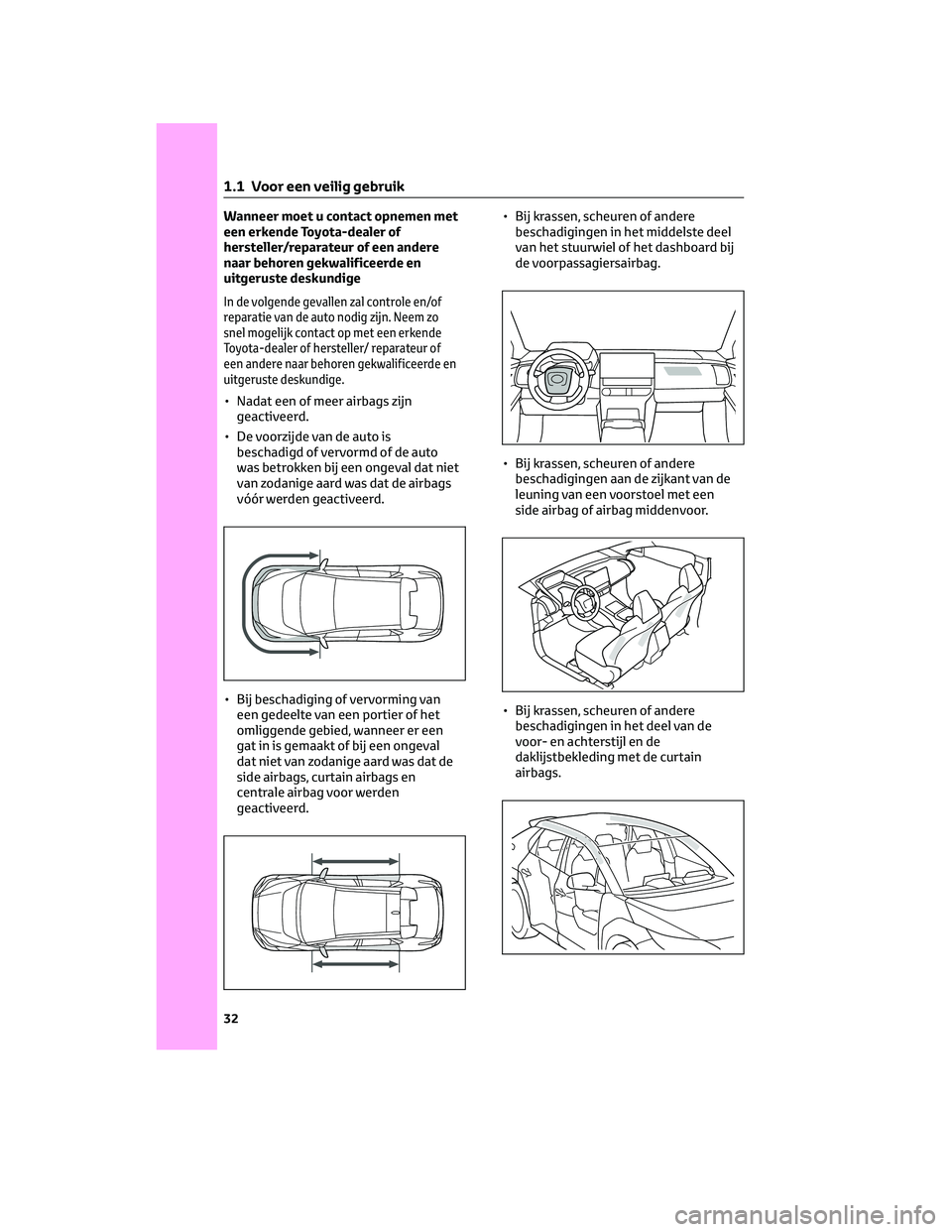

Wanneer moet u contact opnemen met
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige
In de volgende gevallen zal controle en/of
reparatie van de auto nodig zijn. Neem zo
snel mogelijk contact op met een erkende
Toyota-dealer of hersteller/ reparateur of
een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• Nadat een of meer airbags zijn
geactiveerd.
• De voorzijde van de auto is
beschadigd of vervormd of de auto
was betrokken bij een ongeval dat niet
van zodanige aard was dat de airbags
vóór werden geactiveerd.
• Bij beschadiging of vervorming van
een gedeelte van een portier of het
omliggende gebied, wanneer er een
gat in is gemaakt of bij een ongeval
dat niet van zodanige aard was dat de
side airbags, curtain airbags en
centrale airbag voor werden
geactiveerd.• Bij krassen, scheuren of andere
beschadigingen in het middelste deel
van het stuurwiel of het dashboard bij
de voorpassagiersairbag.
• Bij krassen, scheuren of andere
beschadigingen aan de zijkant van de
leuning van een voorstoel met een
side airbag of airbag middenvoor.
• Bij krassen, scheuren of andere
beschadigingen in het deel van de
voor- en achterstijl en de
daklijstbekleding met de curtain
airbags.
1 .1 Voor een veilig gebruik
32

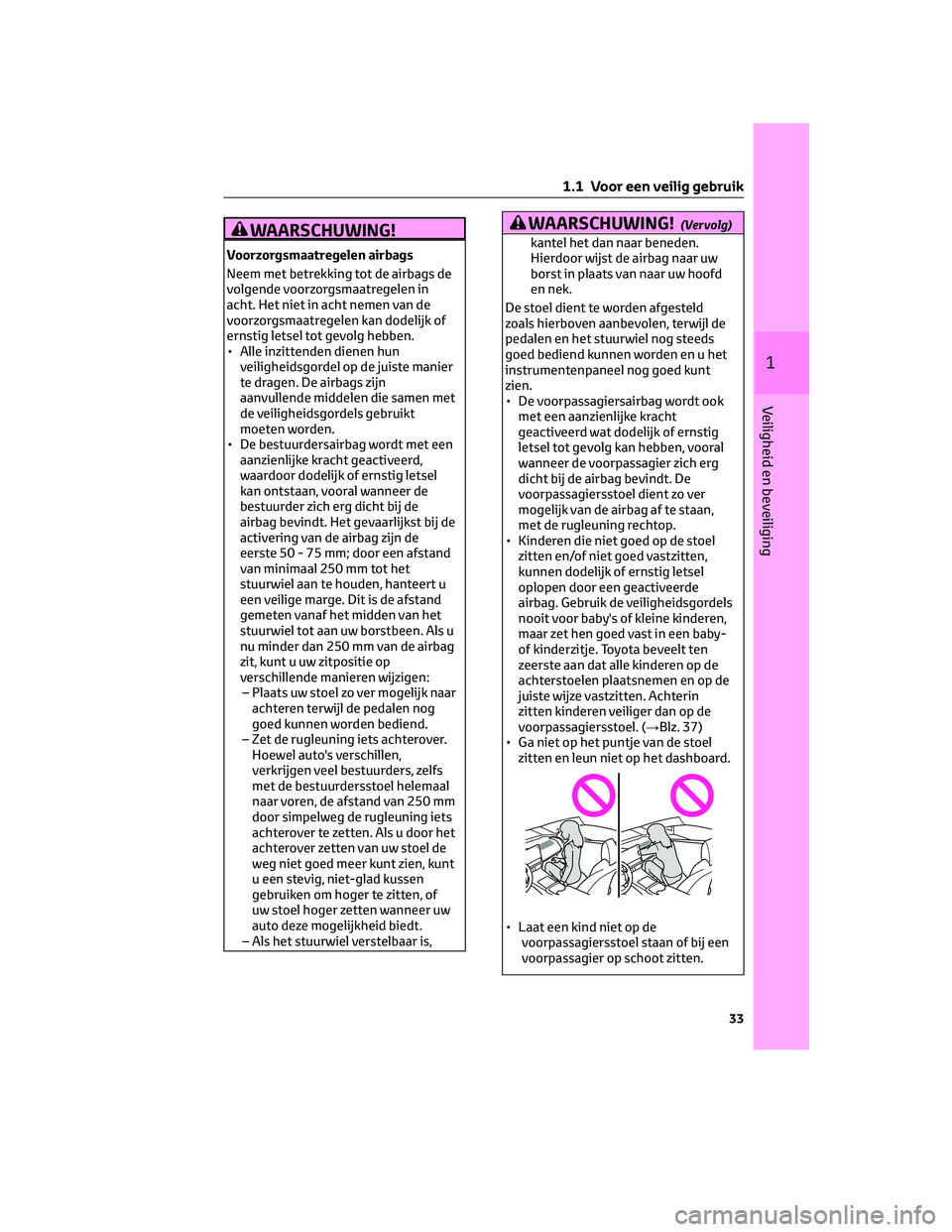

WAARSCHUWING!
Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de
volgende voorzorgsmaatregelen in
acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Alle inzittenden dienen hun
veiligheidsgordel op de juiste manier
te dragen. De airbags zijn
aanvullende middelen die samen met
de veiligheidsgordels gebruikt
moeten worden.
• De bestuurdersairbag wordt met een
aanzienlijke kracht geactiveerd,
waardoor dodelijk of ernstig letsel
kan ontstaan, vooral wanneer de
bestuurder zich erg dicht bij de
airbag bevindt. Het gevaarlijkst bij de
activering van de airbag zijn de
eerste 50 - 75 mm; door een afstand
van minimaal 250 mm tot het
stuurwiel aan te houden, hanteert u
een veilige marge. Dit is de afstand
gemeten vanaf het midden van het
stuurwiel tot aan uw borstbeen. Als u
nu minder dan 250 mm van de airbag
zit, kunt u uw zitpositie op
verschillende manieren wijzigen:
– Plaats uw stoel zo ver mogelijk naar
achteren terwijl de pedalen nog
goed kunnen worden bediend.
– Zet de rugleuning iets achterover.
Hoewel auto's verschillen,
verkrijgen veel bestuurders, zelfs
met de bestuurdersstoel helemaal
naar voren, de afstand van 250 mm
door simpelweg de rugleuning iets
achterover te zetten. Als u door het
achterover zetten van uw stoel de
weg niet goed meer kunt zien, kunt
u een stevig, niet-glad kussen
gebruiken om hoger te zitten, of
uw stoel hoger zetten wanneer uw
auto deze mogelijkheid biedt.
– Als het stuurwiel verstelbaar is,
WAARSCHUWING!(Vervolg)
kantel het dan naar beneden.
Hierdoor wijst de airbag naar uw
borst in plaats van naar uw hoofd
en nek.
De stoel dient te worden afgesteld
zoals hierboven aanbevolen, terwijl de
pedalen en het stuurwiel nog steeds
goed bediend kunnen worden en u het
instrumentenpaneel nog goed kunt
zien.
• De voorpassagiersairbag wordt ook
met een aanzienlijke kracht
geactiveerd wat dodelijk of ernstig
letsel tot gevolg kan hebben, vooral
wanneer de voorpassagier zich erg
dicht bij de airbag bevindt. De
voorpassagiersstoel dient zo ver
mogelijk van de airbag af te staan,
met de rugleuning rechtop.
• Kinderen die niet goed op de stoel
zitten en/of niet goed vastzitten,
kunnen dodelijk of ernstig letsel
oplopen door een geactiveerde
airbag. Gebruik de veiligheidsgordels
nooit voor baby's of kleine kinderen,
maar zet hen goed vast in een baby-
of kinderzitje. Toyota beveelt ten
zeerste aan dat alle kinderen op de
achterstoelen plaatsnemen en op de
juiste wijze vastzitten. Achterin
zitten kinderen veiliger dan op de
voorpassagiersstoel. (→Blz. 37)
• Ga niet op het puntje van de stoel
zitten en leun niet op het dashboard.
• Laat een kind niet op de
voorpassagiersstoel staan of bij een
voorpassagier op schoot zitten.
1 .1 Voor een veilig gebruik
33
1
Veiligheid en beveiliging

WAARSCHUWING!(Vervolg)

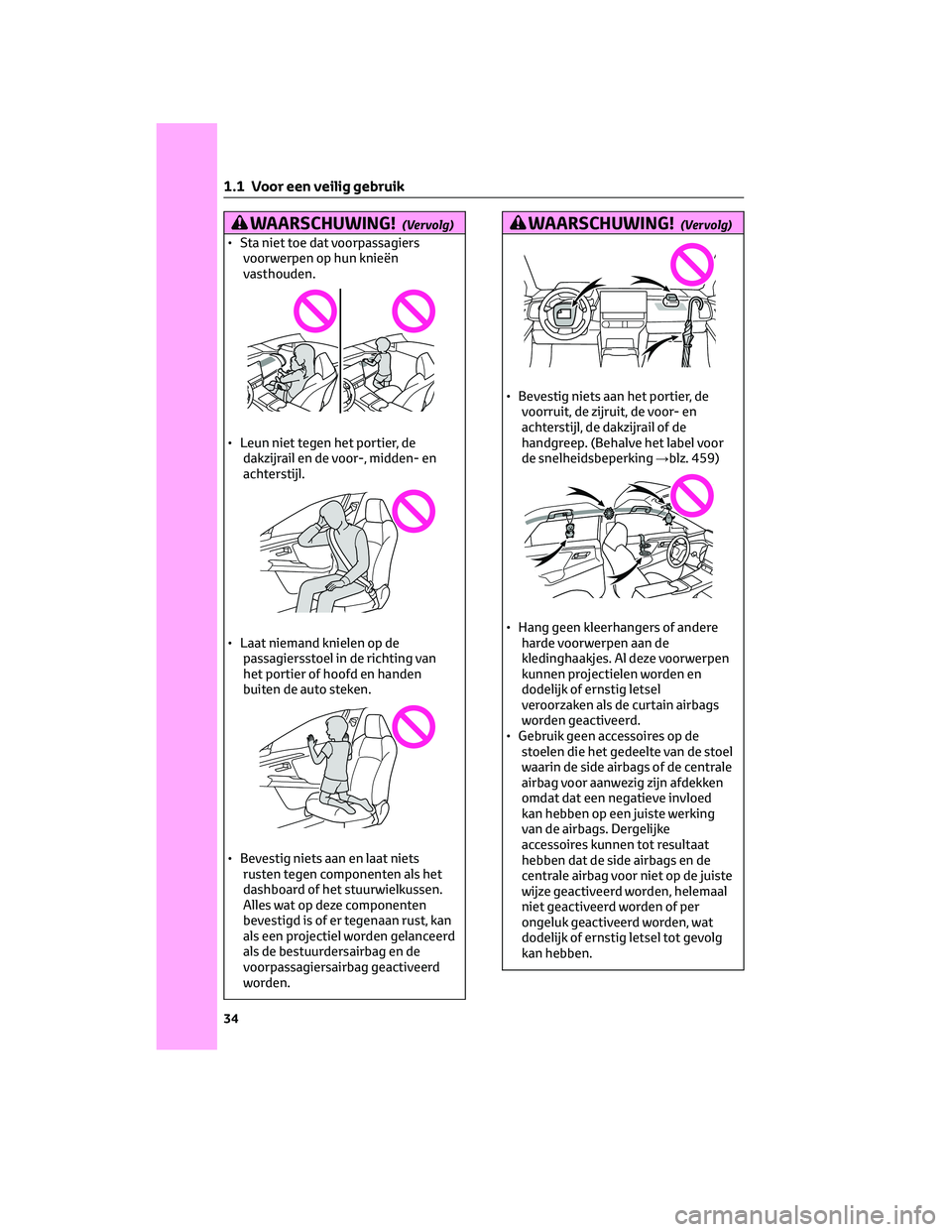

• Sta niet toe dat voorpassagiers
voorwerpen op hun knieën
vasthouden.
• Leun niet tegen het portier, de
dakzijrail en de voor-, midden- en
achterstijl.
• Laat niemand knielen op de
passagiersstoel in de richting van
het portier of hoofd en handen
buiten de auto steken.
• Bevestig niets aan en laat niets
rusten tegen componenten als het
dashboard of het stuurwielkussen.
Alles wat op deze componenten
bevestigd is of er tegenaan rust, kan
als een projectiel worden gelanceerd
als de bestuurdersairbag en de
voorpassagiersairbag geactiveerd
worden.
WAARSCHUWING!(Vervolg)
• Bevestig niets aan het portier, de
voorruit, de zijruit, de voor- en
achterstijl, de dakzijrail of de
handgreep. (Behalve het label voor
de snelheidsbeperking→blz. 459)
• Hang geen kleerhangers of andere
harde voorwerpen aan de
kledinghaakjes. Al deze voorwerpen
kunnen projectielen worden en
dodelijk of ernstig letsel
veroorzaken als de curtain airbags
worden geactiveerd.
• Gebruik geen accessoires op de
stoelen die het gedeelte van de stoel
waarin de side airbags of de centrale
airbag voor aanwezig zijn afdekken
omdat dat een negatieve invloed
kan hebben op een juiste werking
van de airbags. Dergelijke
accessoires kunnen tot resultaat
hebben dat de side airbags en de
centrale airbag voor niet op de juiste
wijze geactiveerd worden, helemaal
niet geactiveerd worden of per
ongeluk geactiveerd worden, wat
dodelijk of ernstig letsel tot gevolg
kan hebben.
1 .1 Voor een veilig gebruik
34

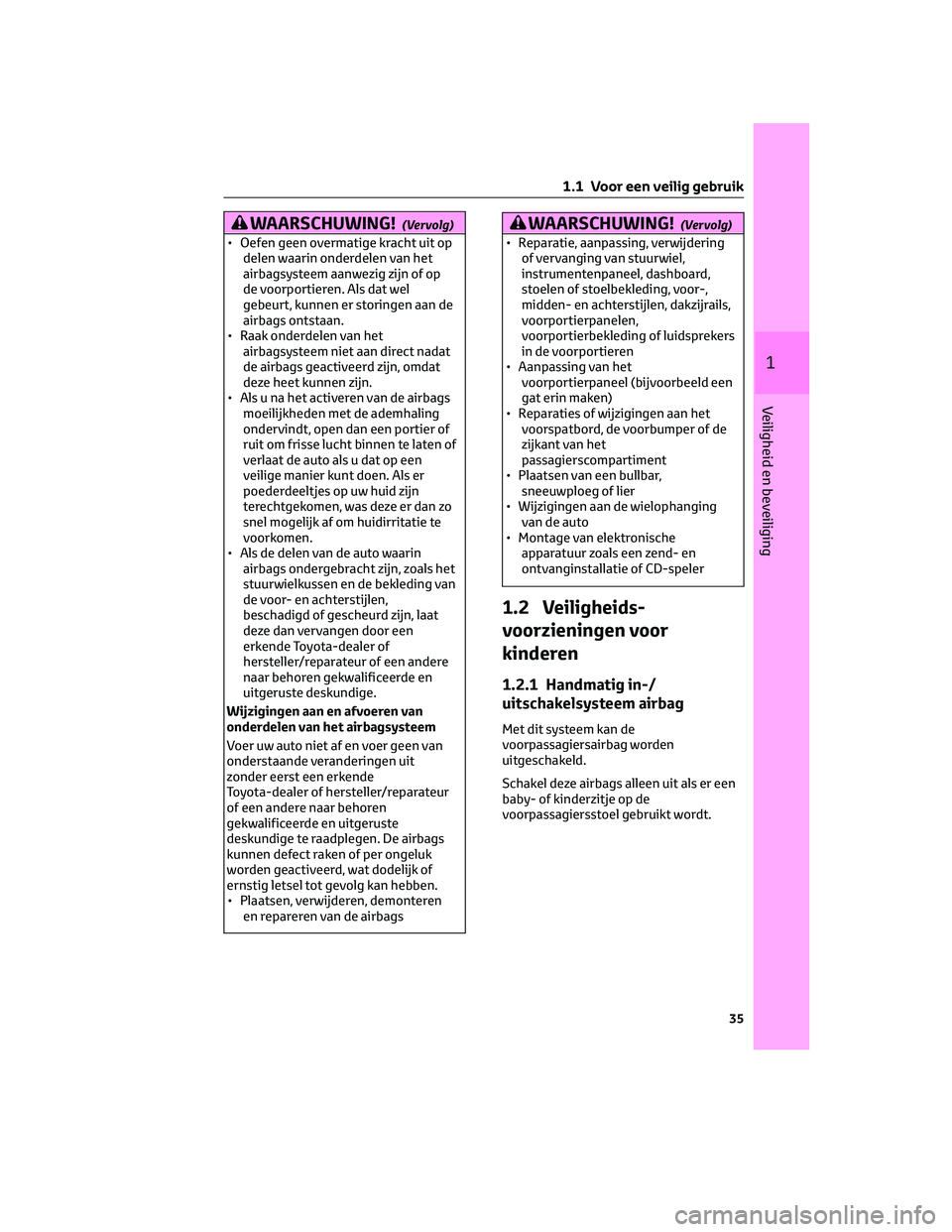

WAARSCHUWING!(Vervolg)
• Oefen geen overmatige kracht uit op
delen waarin onderdelen van het
airbagsysteem aanwezig zijn of op
de voorportieren. Als dat wel
gebeurt, kunnen er storingen aan de
airbags ontstaan.
• Raak onderdelen van het
airbagsysteem niet aan direct nadat
de airbags geactiveerd zijn, omdat
deze heet kunnen zijn.
• Als u na het activeren van de airbags
moeilijkheden met de ademhaling
ondervindt, open dan een portier of
ruit om frisse lucht binnen te laten of
verlaat de auto als u dat op een
veilige manier kunt doen. Als er
poederdeeltjes op uw huid zijn
terechtgekomen, was deze er dan zo
snel mogelijk af om huidirritatie te
voorkomen.
• Als de delen van de auto waarin
airbags ondergebracht zijn, zoals het
stuurwielkussen en de bekleding van
de voor- en achterstijlen,
beschadigd of gescheurd zijn, laat
deze dan vervangen door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Wijzigingen aan en afvoeren van
onderdelen van het airbagsysteem
Voer uw auto niet af en voer geen van
onderstaande veranderingen uit
zonder eerst een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige te raadplegen. De airbags
kunnen defect raken of per ongeluk
worden geactiveerd, wat dodelijk of
ernstig letsel tot gevolg kan hebben.
• Plaatsen, verwijderen, demonteren
en repareren van de airbags
WAARSCHUWING!(Vervolg)
• Reparatie, aanpassing, verwijdering
of vervanging van stuurwiel,
instrumentenpaneel, dashboard,
stoelen of stoelbekleding, voor-,
midden- en achterstijlen, dakzijrails,
voorportierpanelen,
voorportierbekleding of luidsprekers
in de voorportieren
• Aanpassing van het
voorportierpaneel (bijvoorbeeld een
gat erin maken)
• Reparaties of wijzigingen aan het
voorspatbord, de voorbumper of de
zijkant van het
passagierscompartiment
• Plaatsen van een bullbar,
sneeuwploeg of lier
• Wijzigingen aan de wielophanging
van de auto
• Montage van elektronische
apparatuur zoals een zend- en
ontvanginstallatie of CD-speler
1.2 Veiligheids-
voorzieningen voor
kinderen
1.2.1 Handmatig in-/
uitschakelsysteem airbag
Met dit systeem kan de
voorpassagiersairbag worden
uitgeschakeld.
Schakel deze airbags alleen uit als er een
baby- of kinderzitje op de
voorpassagiersstoel gebruikt wordt.
1 .1 Voor een veilig gebruik
35
1
Veiligheid en beveiliging

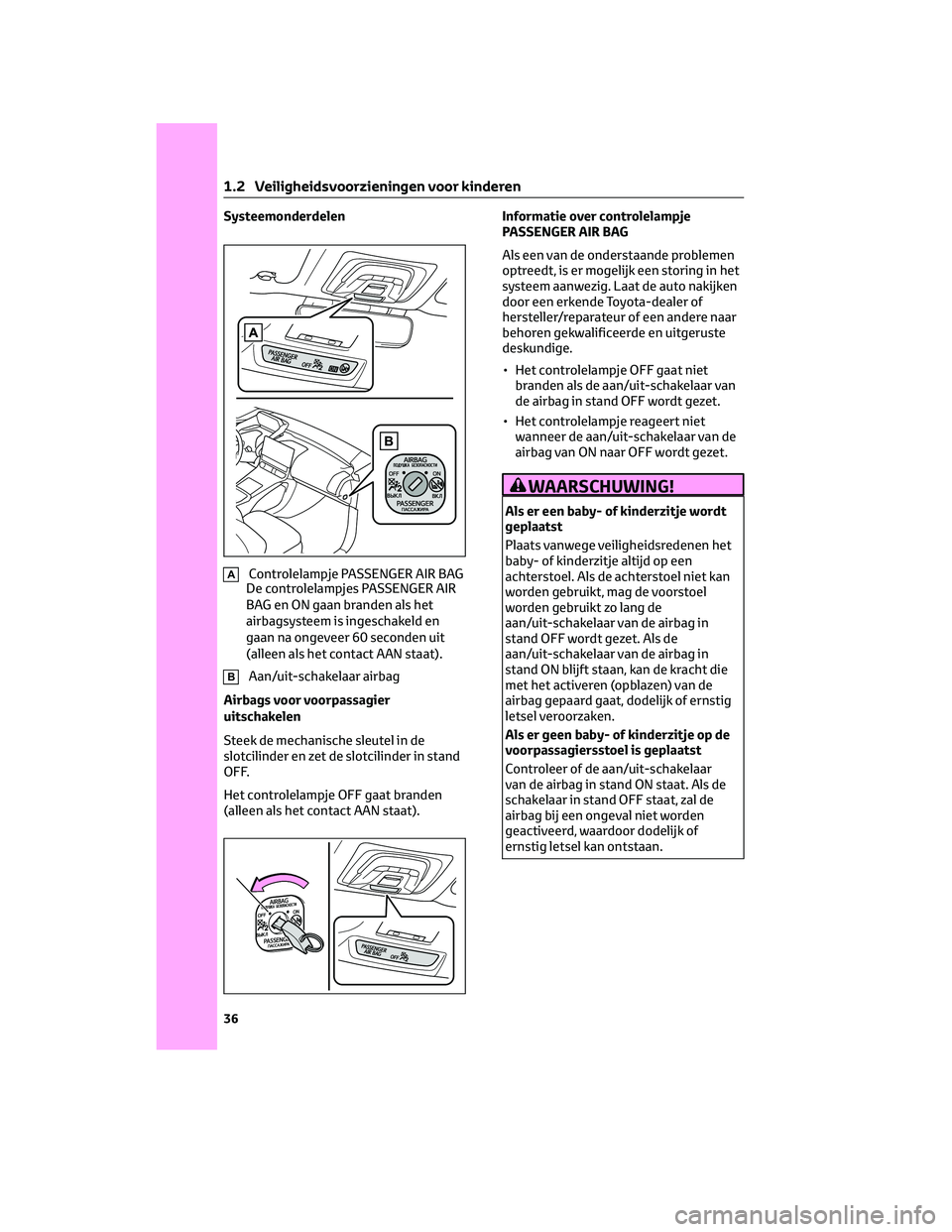

Systeemonderdelen
AControlelampje PASSENGER AIR BAG
De controlelampjes PASSENGER AIR
BAG en ON gaan branden als het
airbagsysteem is ingeschakeld en
gaan na ongeveer 60 seconden uit
(alleen als het contact AAN staat).
BAan/uit-schakelaar airbag
Airbags voor voorpassagier
uitschakelen
Steek de mechanische sleutel in de
slotcilinder en zet de slotcilinder in stand
OFF.
Het controlelampje OFF gaat branden
(alleen als het contact AAN staat).Informatie over controlelampje
PASSENGER AIR BAG
Als een van de onderstaande problemen
optreedt, is er mogelijk een storing in het
systeem aanwezig. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Het controlelampje OFF gaat niet
branden als de aan/uit-schakelaar van
de airbag in stand OFF wordt gezet.
• Het controlelampje reageert niet
wanneer de aan/uit-schakelaar van de
airbag van ON naar OFF wordt gezet.
WAARSCHUWING!
Als er een baby- of kinderzitje wordt
geplaatst
Plaats vanwege veiligheidsredenen het
baby- of kinderzitje altijd op een
achterstoel. Als de achterstoel niet kan
worden gebruikt, mag de voorstoel
worden gebruikt zo lang de
aan/uit-schakelaar van de airbag in
stand OFF wordt gezet. Als de
aan/uit-schakelaar van de airbag in
stand ON blijft staan, kan de kracht die
met het activeren (opblazen) van de
airbag gepaard gaat, dodelijk of ernstig
letsel veroorzaken.
Als er geen baby- of kinderzitje op de
voorpassagiersstoel is geplaatst
Controleer of de aan/uit-schakelaar
van de airbag in stand ON staat. Als de
schakelaar in stand OFF staat, zal de
airbag bij een ongeval niet worden
geactiveerd, waardoor dodelijk of
ernstig letsel kan ontstaan.
1 .2 Veiligheidsvoorzieningen voor kinderen
36

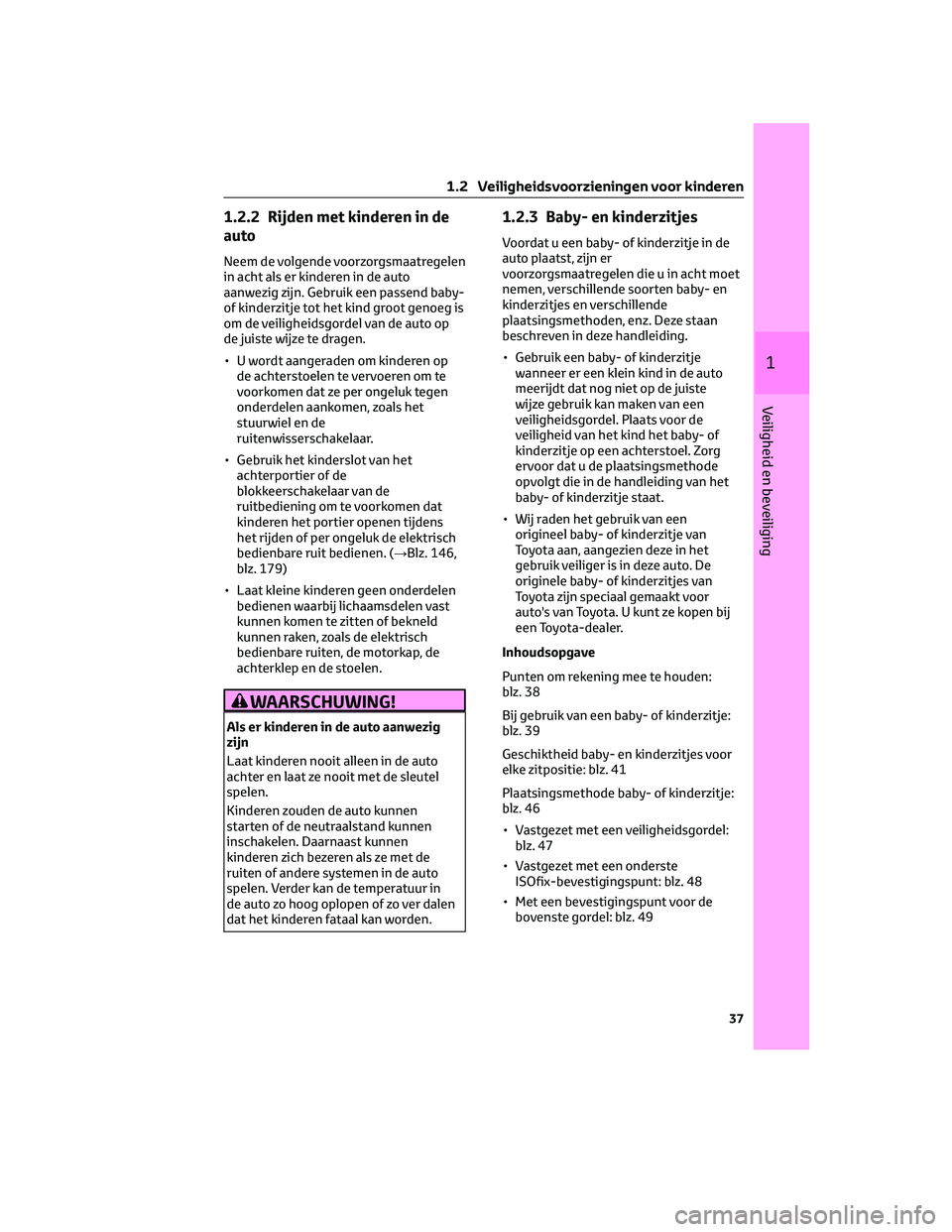

1.2.2 Rijden met kinderen in de
auto
Neem de volgende voorzorgsmaatregelen
in acht als er kinderen in de auto
aanwezig zijn. Gebruik een passend baby-
of kinderzitje tot het kind groot genoeg is
om de veiligheidsgordel van de auto op
de juiste wijze te dragen.
• U wordt aangeraden om kinderen op
de achterstoelen te vervoeren om te
voorkomen dat ze per ongeluk tegen
onderdelen aankomen, zoals het
stuurwiel en de
ruitenwisserschakelaar.
• Gebruik het kinderslot van het
achterportier of de
blokkeerschakelaar van de
ruitbediening om te voorkomen dat
kinderen het portier openen tijdens
het rijden of per ongeluk de elektrisch
bedienbare ruit bedienen. (→Blz. 146,
blz. 179)
• Laat kleine kinderen geen onderdelen
bedienen waarbij lichaamsdelen vast
kunnen komen te zitten of bekneld
kunnen raken, zoals de elektrisch
bedienbare ruiten, de motorkap, de
achterklep en de stoelen.
WAARSCHUWING!
Als er kinderen in de auto aanwezig
zijn
Laat kinderen nooit alleen in de auto
achter en laat ze nooit met de sleutel
spelen.
Kinderen zouden de auto kunnen
starten of de neutraalstand kunnen
inschakelen. Daarnaast kunnen
kinderen zich bezeren als ze met de
ruiten of andere systemen in de auto
spelen. Verder kan de temperatuur in
de auto zo hoog oplopen of zo ver dalen
dat het kinderen fataal kan worden.
1.2.3 Baby- en kinderzitjes
Voordat u een baby- of kinderzitje in de
auto plaatst, zijn er
voorzorgsmaatregelen die u in acht moet
nemen, verschillende soorten baby- en
kinderzitjes en verschillende
plaatsingsmethoden, enz. Deze staan
beschreven in deze handleiding.
• Gebruik een baby- of kinderzitje
wanneer er een klein kind in de auto
meerijdt dat nog niet op de juiste
wijze gebruik kan maken van een
veiligheidsgordel. Plaats voor de
veiligheid van het kind het baby- of
kinderzitje op een achterstoel. Zorg
ervoor dat u de plaatsingsmethode
opvolgt die in de handleiding van het
baby- of kinderzitje staat.
• Wij raden het gebruik van een
origineel baby- of kinderzitje van
Toyota aan, aangezien deze in het
gebruik veiliger is in deze auto. De
originele baby- of kinderzitjes van
Toyota zijn speciaal gemaakt voor
auto's van Toyota. U kunt ze kopen bij
een Toyota-dealer.
Inhoudsopgave
Punten om rekening mee te houden:
blz. 38
Bij gebruik van een baby- of kinderzitje:
blz. 39
Geschiktheid baby- en kinderzitjes voor
elke zitpositie: blz. 41
Plaatsingsmethode baby- of kinderzitje:
blz. 46
• Vastgezet met een veiligheidsgordel:
blz. 47
• Vastgezet met een onderste
ISOfix-bevestigingspunt: blz. 48
• Met een bevestigingspunt voor de
bovenste gordel: blz. 49
1 .2 Veiligheidsvoorzieningen voor kinderen
37
1
Veiligheid en beveiliging

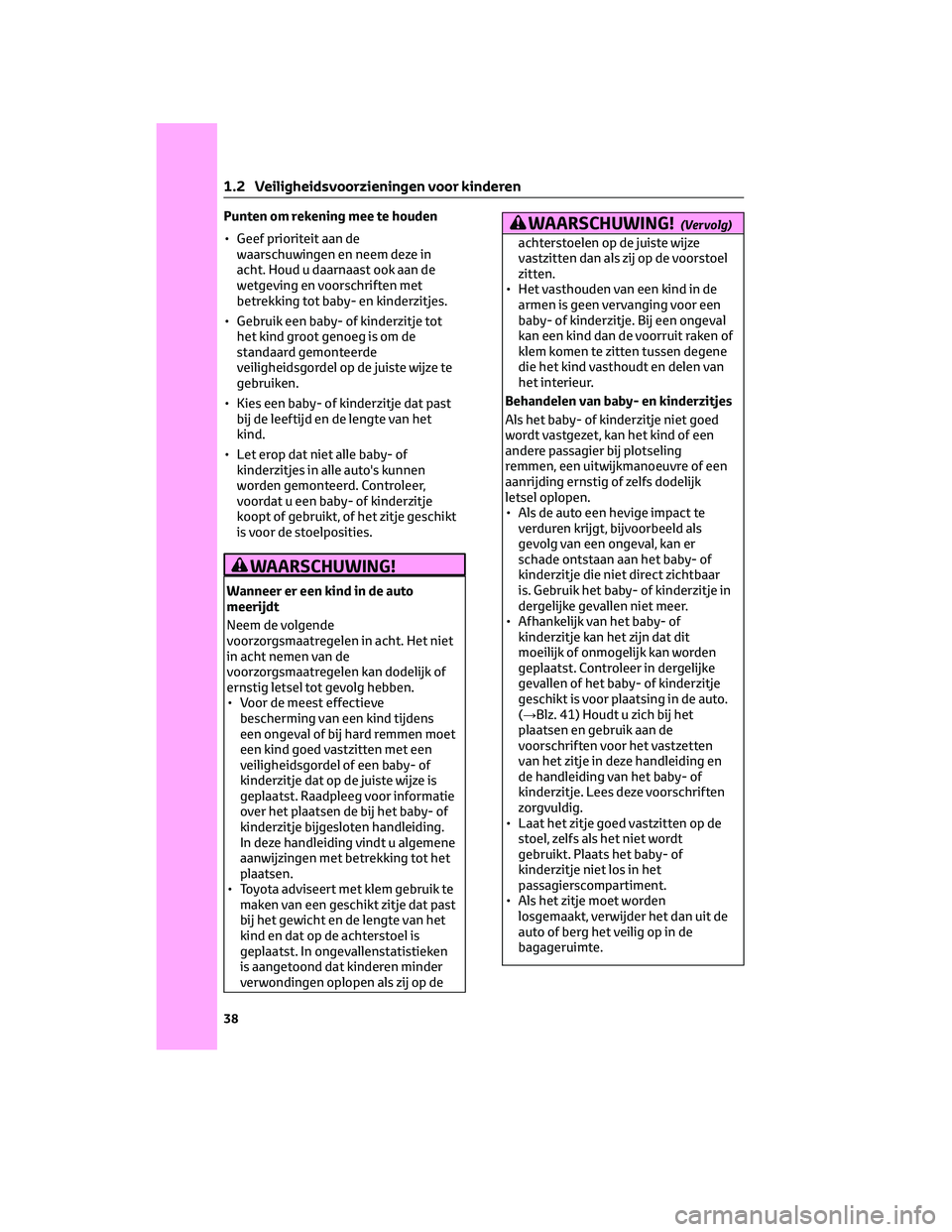

Punten om rekening mee te houden
• Geef prioriteit aan de
waarschuwingen en neem deze in
acht. Houd u daarnaast ook aan de
wetgeving en voorschriften met
betrekking tot baby- en kinderzitjes.
• Gebruik een baby- of kinderzitje tot
het kind groot genoeg is om de
standaard gemonteerde
veiligheidsgordel op de juiste wijze te
gebruiken.
• Kies een baby- of kinderzitje dat past
bij de leeftijd en de lengte van het
kind.
• Let erop dat niet alle baby- of
kinderzitjes in alle auto's kunnen
worden gemonteerd. Controleer,
voordat u een baby- of kinderzitje
koopt of gebruikt, of het zitje geschikt
is voor de stoelposities.
WAARSCHUWING!
Wanneer er een kind in de auto
meerijdt
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Voor de meest effectieve
bescherming van een kind tijdens
een ongeval of bij hard remmen moet
een kind goed vastzitten met een
veiligheidsgordel of een baby- of
kinderzitje dat op de juiste wijze is
geplaatst. Raadpleeg voor informatie
over het plaatsen de bij het baby- of
kinderzitje bijgesloten handleiding.
In deze handleiding vindt u algemene
aanwijzingen met betrekking tot het
plaatsen.
• Toyota adviseert met klem gebruik te
maken van een geschikt zitje dat past
bij het gewicht en de lengte van het
kind en dat op de achterstoel is
geplaatst. In ongevallenstatistieken
is aangetoond dat kinderen minder
verwondingen oplopen als zij op de
WAARSCHUWING!(Vervolg)
achterstoelen op de juiste wijze
vastzitten dan als zij op de voorstoel
zitten.
• Het vasthouden van een kind in de
armen is geen vervanging voor een
baby- of kinderzitje. Bij een ongeval
kan een kind dan de voorruit raken of
klem komen te zitten tussen degene
die het kind vasthoudt en delen van
het interieur.
Behandelen van baby- en kinderzitjes
Als het baby- of kinderzitje niet goed
wordt vastgezet, kan het kind of een
andere passagier bij plotseling
remmen, een uitwijkmanoeuvre of een
aanrijding ernstig of zelfs dodelijk
letsel oplopen.
• Als de auto een hevige impact te
verduren krijgt, bijvoorbeeld als
gevolg van een ongeval, kan er
schade ontstaan aan het baby- of
kinderzitje die niet direct zichtbaar
is. Gebruik het baby- of kinderzitje in
dergelijke gevallen niet meer.
• Afhankelijk van het baby- of
kinderzitje kan het zijn dat dit
moeilijk of onmogelijk kan worden
geplaatst. Controleer in dergelijke
gevallen of het baby- of kinderzitje
geschikt is voor plaatsing in de auto.
(→Blz. 41) Houdt u zich bij het
plaatsen en gebruik aan de
voorschriften voor het vastzetten
van het zitje in deze handleiding en
de handleiding van het baby- of
kinderzitje. Lees deze voorschriften
zorgvuldig.
• Laat het zitje goed vastzitten op de
stoel, zelfs als het niet wordt
gebruikt. Plaats het baby- of
kinderzitje niet los in het
passagierscompartiment.
• Als het zitje moet worden
losgemaakt, verwijder het dan uit de
auto of berg het veilig op in de
bagageruimte.
1 .2 Veiligheidsvoorzieningen voor kinderen
38
