TOYOTA BZ4X 2023 Instructieboekje (in Dutch)

OPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.
1.4.2 Supervergrendeling*
*Indien aanwezig
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen van de
portieren zowel van buitenaf als van
binnenuit onmogelijk te maken.
Auto's die met dit systeem zijn uitgerust,
zijn voorzien van labels op de zijruiten van
de beide voorportieren.
Inschakelen/uitschakelen van de
supervergrendeling
Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Bij gebruik van de instapfunctie: Raak
binnen 5 seconden tweemaal het
sensorgebied van de buitenportiergreep
aan.
Bij gebruik van de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.Uitschakelen
Bij gebruik van de instapfunctie: Houd de
buitenportiergreep vast.
Bij gebruik van de afstandsbediening:
Druk op
.
WAARSCHUWING!
Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in
als er zich nog personen in de auto
bevinden, omdat de portieren dan niet
van binnenuit kunnen worden
geopend.
1.4.3 Alarm*
*Indien aanwezig
Met licht en geluid worden alarmsignalen
gegeven wanneer er een inbraakpoging
wordt gedetecteerd.
Wanneer het alarmsysteem is
ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
• Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instapfunctie
of de afstandsbediening. (De
portieren zullen automatisch opnieuw
worden vergrendeld.)
• De motorkap is geopend.
• De inbraaksensor signaleert een
beweging in de auto. (Iemand dringt
de auto binnen.)
• Auto's met hellingsensor: Als de
hellingsensor een verandering van de
helling van de auto signaleert.
• Auto's met glasbreuksensor: Een
willekeurige ruit is stuk.
1 .4 Antidiefstalsysteem
59
1
Veiligheid en beveiliging

Inschakelen/uitschakelen/uitzetten van
het alarmsysteem
Zaken die gecontroleerd moeten worden
alvorens de auto te vergrendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen.
• Er is niemand in de auto.
• De ruiten zijn gesloten voordat het
alarm wordt ingeschakeld.
• Er zijn geen waardevolle spullen of
persoonlijke zaken in de auto
achtergebleven.
Instellen
Sluit de portieren en de achterklep en
vergrendel alle portieren met de
instapfunctie of de afstandsbediening.
Na 30 seconden wordt het systeem
automatisch ingeschakeld.
Wanneer het systeem is ingeschakeld,
gaat het controlelampje van het
antidiefstalsysteem knipperen i.p.v.
constant branden.
Uitschakelen of uitzetten
Het alarm kan op een van de volgende
manieren worden gedeactiveerd.
• Ontgrendel de portieren met de
instapfunctie of de
afstandsbediening.
• Start het EV-systeem. (Het alarm
wordt na enkele seconden
gedeactiveerd of uitgeschakeld.)Onderhoud van het systeem
De auto is voorzien van een
onderhoudsvrij alarmsysteem.
Activeren van het alarm
Het alarm wordt in de volgende gevallen
mogelijk geactiveerd: (Door het alarm te
stoppen wordt het alarmsysteem
uitgeschakeld.)
• De portieren worden ontgrendeld met
de mechanische sleutel.
• Een persoon in de auto opent een
portier, de achterklep of de motorkap
of ontgrendelt de auto met de
vergrendelknop aan de binnenzijde.
•
De 12V-accu is losgenomen. (→Blz. 471)
1 .4 Antidiefstalsysteem
60

Door alarmsysteem bediende
portiervergrendeling
In de volgende gevallen worden,
afhankelijk van de situatie, de portieren
automatisch vergrendeld om potentiële
indringers buiten de auto te houden:
• Wanneer een in de auto
achtergebleven persoon het portier
ontgrendelt en het alarm wordt
geactiveerd.
• Terwijl het alarm is geactiveerd,
ontgrendelt een in de auto
achtergebleven persoon het portier.
• Bij het bijladen of vervangen van de
12V-accu.
OPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.
Inbraaksensor (indien aanwezig) en
hellingsensor (indien aanwezig)
Signalering inbraaksensor en
hellingsensor
• De inbraaksensor signaleert
indringers of een beweging in de auto.
• De hellingsensor signaleert een
verandering van de hoek van de auto
ten opzichte van het wegdek, die
bijvoorbeeld ontstaat als de auto
weggesleept wordt.
Dit systeem is ontworpen om diefstal te
voorkomen, maar een optimale
beveiliging tegen elke vorm van inbraak
kan niet worden gegarandeerd.
De inbraaksensor en hellingsensor
instellen
Als het alarm wordt ingeschakeld, worden
de inbraaksensor en de hellingsensor
automatisch ingesteld. (→Blz. 60)De inbraaksensor en de hellingsensor
uitschakelen
Als u huisdieren of bewegende
voorwerpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor en
de hellingsensor uitschakelt voordat u
het alarm instelt, omdat deze sensoren
reageren op bewegingen binnen in de
auto.
1. Zet het contact UIT.
2. Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de
inbraaksensor en de hellingsensor
weer in te schakelen.
Telkens wanneer de inbraaksensor en
de hellingsensor worden
uitgeschakeld/ingeschakeld, wordt er
een melding weergegeven op het
multi-informatiedisplay in het
instrumentenpaneel.
Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
• Het alarm wordt ingeschakeld zelfs
wanneer de inbraaksensor en de
hellingsensor zijn uitgeschakeld.
• Nadat de inbraaksensor en de
hellingsensor uitgeschakeld zijn,
worden deze opnieuw ingeschakeld
door op de startknop te drukken of de
portieren te ontgrendelen met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
• De inbraaksensor en de hellingsensor
zullen automatisch weer worden
1 .4 Antidiefstalsysteem
61
1
Veiligheid en beveiliging

ingeschakeld wanneer het
alarmsysteem weer wordt
ingeschakeld.
• De inbraaksensor wordt automatisch
uitgeschakeld wanneer de op afstand
bedienbare airconditioning wordt
uitgeschakeld.
Informatie over de inbraaksensor
De sensor activeert in de volgende
gevallen mogelijk het alarm:
• Er bevinden zich nog personen of
huisdieren in de auto.
• Er is een portierruit geopend.
In dit geval registreert de sensor
mogelijk het volgende:
– Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de
auto
– Ultrasoongolven van apparaten,
zoals de inbraaksensoren van
andere auto's
– Het bewegen van mensen buiten de
auto
• Er bevinden zich onstabiele
voorwerpen, zoals loshangendeaccessoires of kleding aan
kledinghaakjes, in de auto.
• De auto is geparkeerd op een plek
waar extreme trillingen of geluiden
optreden, zoals in een parkeergarage.
• Er wordt ijs of sneeuw van de auto
verwijderd, waardoor de auto
herhaaldelijk wordt blootgesteld aan
schokken of trillingen.
• De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
• De auto is blootgesteld aan schokken
die het gevolg zijn van hagel, onweer
of andere van buitenaf komende
herhaalde schokken of trillingen.
1 .4 Antidiefstalsysteem
62

Informatie over de hellingsensor
De sensor activeert in de volgende
gevallen mogelijk het alarm:
• De auto wordt vervoerd per boot,
aanhangwagen, trein, enz.
• De auto staat geparkeerd in een
parkeergarage.
• De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
• Een van de banden verliest zijn
spanning.
• De auto wordt opgekrikt.
• Er doet zich een aardbeving of
wegverzakking voor.
• Er wordt bagage op het imperiaal
geladen of er vanaf gehaald.
OPMERKING
Ervoor zorgen dat de inbraaksensor
goed werkt
• Spuit geen luchtverfrisser of andere
producten rechtstreeks in de
openingen van de sensoren.
• Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking
van de sensoren in negatieve zin
beïnvloed kan worden.
OPMERKING(Vervolg)
• Als u andere accessoires installeert
dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat
tussen de bestuurdersstoel en de
stoel van de voorpassagier, werkt de
inbraaksensor mogelijk minder goed.
• De werking van de inbraaksensor
wordt mogelijk gestopt wanneer de
elektronische sleutel zich in de buurt
van de auto bevindt.
1 .4 Antidiefstalsysteem
63
1
Veiligheid en beveiliging

1 .4 Antidiefstalsysteem
64

2.1 EV-systeem................66
2.1.1 Kenmerken EV-systeem.......66
2.1.2 Voorzorgsmaatregelen EV-systeem .69
2.1.3 Tips voor rijden met een
batterij-elektrische auto......74
2.1.4 Actieradius.............75
2.2 Laden...................76
2.2.1 Laaduitrusting...........76
2.2.2 Vergrendelen en ontgrendelen van de
AC-laadstekker...........79
2.2.3 Laadmethoden...........81
2.2.4 Laadtips..............83
2.2.5 Wat u moet weten voor het laden . .84
2.2.6 Procedure voor AC-laden......87
2.2.7 Procedure voor DC-laden......93
2.2.8 Gebruik van de laadschemafunctie .98
2.2.9 Gebruik van de “Mijn
ruimte-modus”..........108
2.2.10 Solarlaadsysteem
*........111
2.2.11 Wanneer de normale procedure voor
laden niet kan worden
uitgevoerd............114
EV-systeem2
65

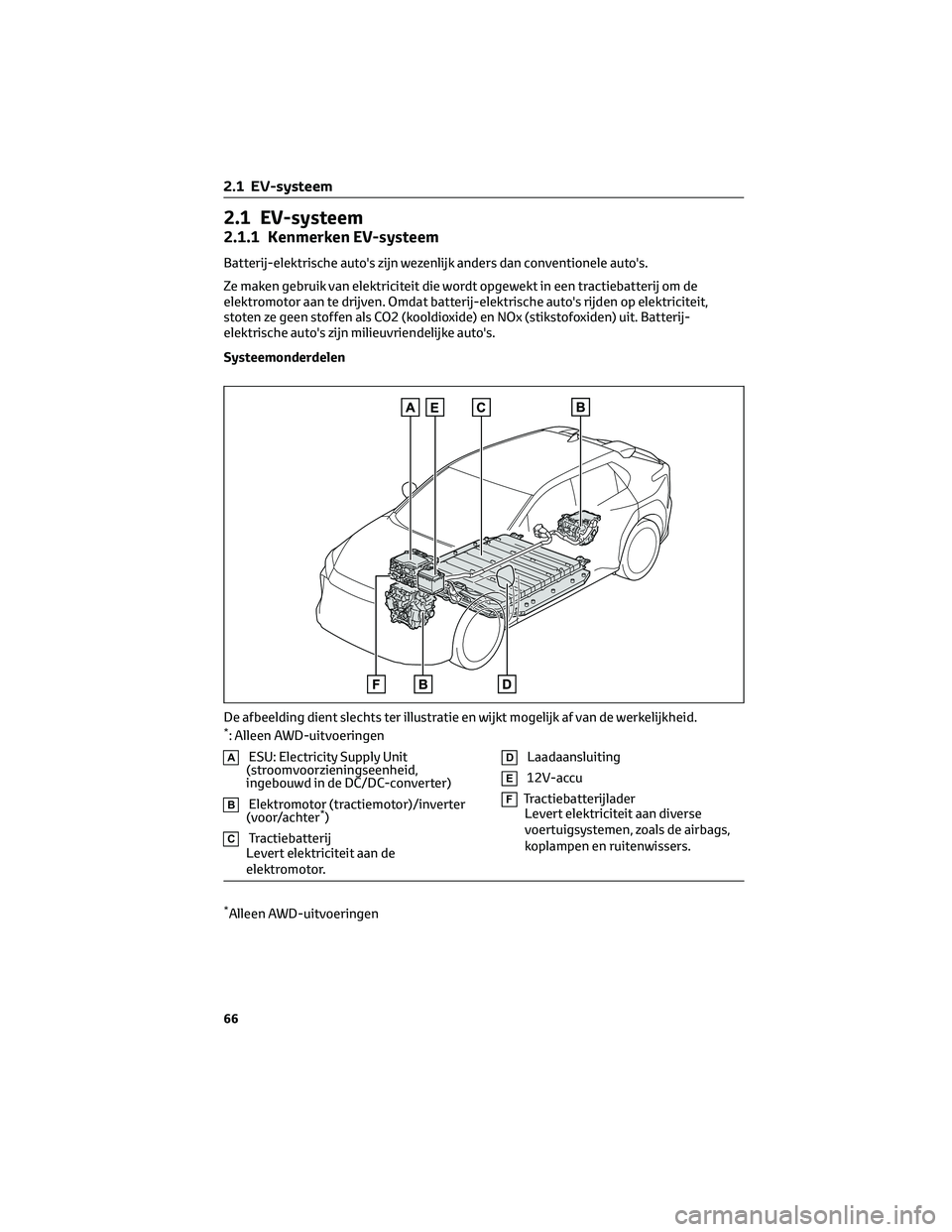

2.1 EV-systeem
2.1.1 Kenmerken EV-systeem
Batterij-elektrische auto's zijn wezenlijk anders dan conventionele auto's.
Ze maken gebruik van elektriciteit die wordt opgewekt in een tractiebatterij om de
elektromotor aan te drijven. Omdat batterij-elektrische auto's rijden op elektriciteit,
stoten ze geen stoffen als CO2 (kooldioxide) en NOx (stikstofoxiden) uit. Batterij-
elektrische auto's zijn milieuvriendelijke auto's.
Systeemonderdelen
AESU: Electricity Supply Unit
(stroomvoorzieningseenheid,
ingebouwd in de DC/DC-converter)
BElektromotor (tractiemotor)/inverter
(voor/achter*)
CTractiebatterij
Levert elektriciteit aan de
elektromotor.
DLaadaansluiting
E12V-accu
FTractiebatterijlader
Levert elektriciteit aan diverse
voertuigsystemen, zoals de airbags,
koplampen en ruitenwissers.
*Alleen AWD-uitvoeringen
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werkelijkheid.*: Alleen AWD-uitvoeringen
2.1 EV-systeem
66

Tijdens het remmen (regeneratief
remmen)
De elektromotor (tractiemotor) laadt de
tractiebatterij op.
Door actief gebruik te maken van het
regeneratieve remmen kan de actieradius
worden vergroot doordat elektriciteit
wordt opgeslagen in de tractiebatterij.
Laden
De batterij-elektrische auto rijdt op
elektriciteit die afkomstig is van een
externe voedingsbron en wordt
opgeslagen in de tractiebatterij. Voor het
laden kunnen niet alleen openbare
laadstations, maar ook contactdozen
thuis worden gebruikt. Bij conventionele
auto's moet brandstof getankt worden,
maar hier moeten andere procedures
gevolgd worden. Lees daarom het
volgende aandachtig door.
• Laaduitrusting (→blz. 76)
• Wat u moet weten voor het laden
(→blz. 84)
• Procedure voor het laden van uw auto
(→blz. 87, blz. 93)
• Wanneer de normale procedure voor
laden niet kan worden uitgevoerd
(→blz. 114)
Regeneratief remmen
In de volgende situaties wordt kinetische
energie omgezet in elektrische energie
en wordt er een afremmingskracht
gegenereerd terwijl tegelijkertijd de
tractiebatterij wordt opgeladen.
• Het gaspedaal wordt losgelaten terwijl
er wordt gereden met de transmissie
in stand D.
• Het rempedaal wordt ingetrapt terwijl
er wordt gereden met de transmissie
in stand D.
Opladen van de 12V-accu
De 12V-accu wordt geladen via de
tractiebatterij als het EV-systeem in
werking is of terwijl de tractiebatterij
wordt geladen.Als de auto langere tijd niet is gebruikt,
is de 12V-accu mogelijk ontladen
geraakt door zelfontlading. Volg de
juiste procedures als dit gebeurt.
(→Blz. 469)
Als de auto gedurende langere tijd niet
wordt gebruikt
• Laad de tractiebatterij eens per
maand als de auto gedurende langere
tijd niet wordt gebruikt. Hierdoor is de
tractiebatterij beschermd tegen
extreme spanningsafname door
zelfontlading.
• Als de auto gedurende langere tijd
niet wordt gebruikt, wordt de
12V-accu opgeladen door de
tractiebatterij om de kans te
verkleinen dat de 12V-accu ontladen
raakt. In dat geval kan de
koelventilator gaan draaien; dit duidt
echter niet op een storing.
• Laat de klep van de laadaansluiting
niet openstaan en laat de laadkabel
niet aangesloten op de auto, om te
voorkomen dat de 12V-accu ontladen
raakt.
Laden van de tractiebatterij
Zorg ervoor dat het laadniveau altijd
voldoende is voor uw rijbehoeften.
Als de tractiebatterij volledig ontladen
is, kan er niet met de auto gereden
worden. Laad de batterij zo snel mogelijk
als deze ontladen raakt.
Als de tractiebatterij ontladen raakt
• Als de tractiebatterij ontladen raakt,
gaat het waarschuwingslampje
tractiebatterij ontladen branden of
knipperen en wordt er een melding
weergegeven op het multi-
informatiedisplay. (→Blz. 444)
• Als de tractiebatterij volledig ontladen
is, kan het EV-systeem niet worden
gestart en kan niet met de auto
gereden worden. Laad de
tractiebatterij zo snel mogelijk als
deze ontladen raakt.
2.1 EV-systeem
67
2
EV-systeem

Geluiden en trillingen die kenmerkend
zijn voor een batterij-elektrische auto
Omdat er geen motorgeluiden en
trillingen zijn, kan gemakkelijk worden
gedacht dat de batterij-elektrische auto
uit staat, terwijl hij nog steeds aan staat,
zoals aangegeven door het branden van
het controlelampje READY. Zet uit
veiligheidsoverwegingen altijd de
transmissie in stand P en activeer de
parkeerrem wanneer u de auto parkeert.
Voor en na het starten van het
EV-systeem kunnen de volgende
geluiden en trillingen hoorbaar en
voelbaar zijn. Deze geluiden en/of
trillingen duiden echter niet op een
storing:
• Als het bestuurdersportier wordt
geopend, kan aan de voorzijde van de
auto een geluid hoorbaar zijn dat
afkomstig is van het remsysteem.
• Er kunnen elektromotorgeluiden
hoorbaar zijn uit het
elektromotorcompartiment of de
bagageruimte.
• Bij het inschakelen of uitschakelen
van het EV-systeem kunnen
relaisgeluiden hoorbaar zijn uit het
elektromotorcompartiment.
• In de volgende situaties zijn er
werkingsgeluiden van het relais te
horen, zoals een klik of een vaag
gerammel, die afkomstig zijn van de
tractiebatterij.
– Wanneer het EV-systeem wordt in-
of uitgeschakeld
– Als het laden wordt gestart of is
voltooid
– Als voor de eerste keer met de auto
wordt gereden nadat de
tractiebatterij is opgeladen via
DC-laden
• Als het rempedaal wordt ingetrapt of
het gaspedaal wordt losgelaten,
kunnen er geluiden hoorbaar zijn die
worden veroorzaakt door het
regeneratief remmen.• Werkingsgeluiden van de
koelventilator afkomstig van de
radiateur.
• Werkingsgeluid van het
airconditioningsysteem
(aircocompressor, aanjagermotor).
Onderhoud, reparatie, recycling en
afvoer
Neem voor onderhoud, reparatie,
recycling en afvoer contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Voer de auto niet zelf af.
Akoestisch
voertuigwaarschuwingssysteem
Er wordt een geluid, dat aangepast wordt
aan de rijsnelheid, afgespeeld om mensen
in de buurt te waarschuwen dat de auto
nadert. Dit geluid is mogelijk binnenin de
auto hoorbaar. Het geluid stopt als de
rijsnelheid hoger wordt dan ongeveer
25 km/h.
Akoestisch
voertuigwaarschuwingssysteem
In de volgende gevallen is het
akoestische
voertuigwaarschuwingssysteem mogelijk
moeilijk te horen voor mensen in de
buurt.
• In gebieden met harde
omgevingsgeluiden
• In de wind of regen
Ook is het akoestische
voertuigwaarschuwingssysteem
achter de auto mogelijk moeilijker te
horen dan vóór de auto omdat het
systeem aan de voorzijde van de auto
is geïnstalleerd.
2.1 EV-systeem
68
