sensor TOYOTA BZ4X 2023 Instructieboekje (in Dutch)

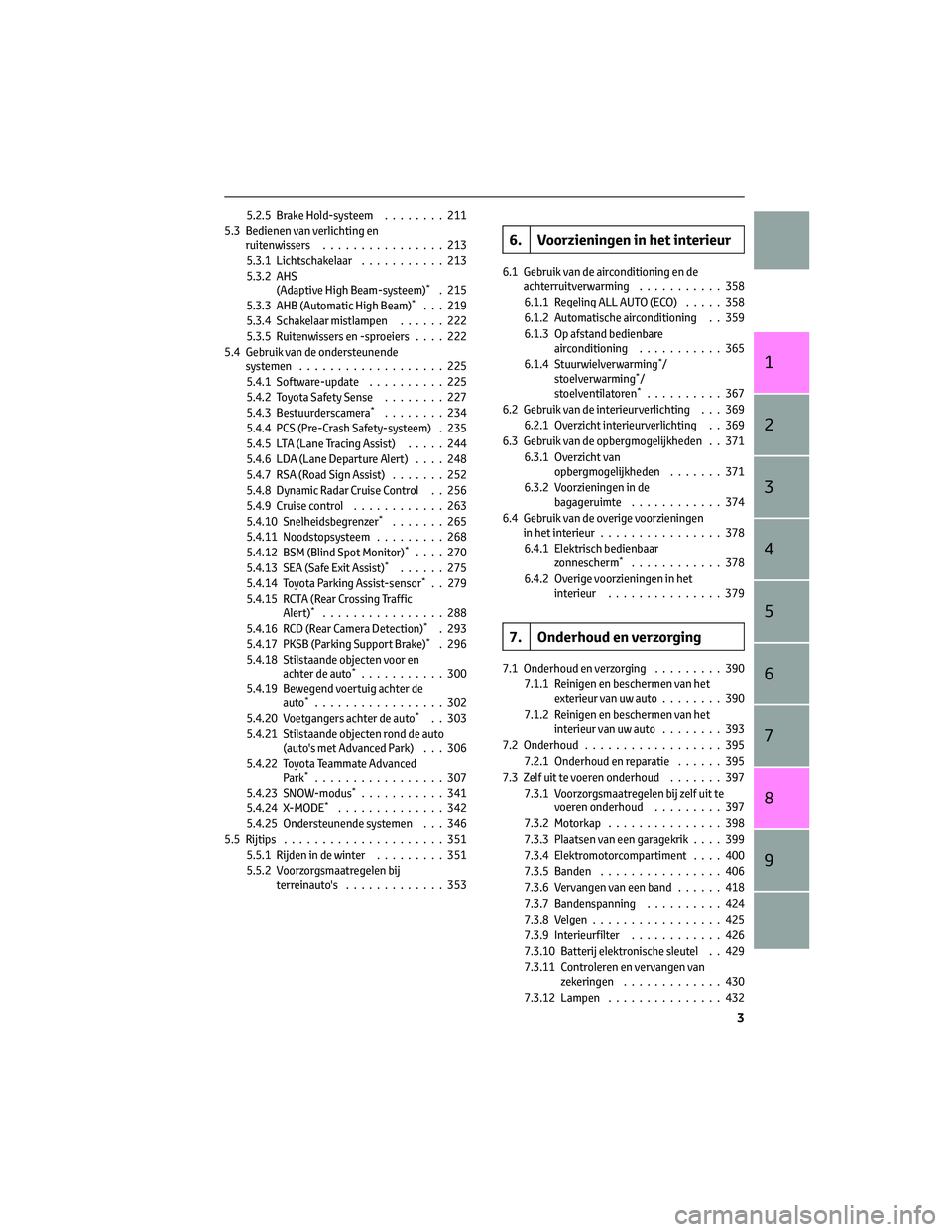

5.2.5 Brake Hold-systeem........211
5.3 Bedienen van verlichting en
ruitenwissers................213
5.3.1 Lichtschakelaar...........213
5.3.2 AHS
(Adaptive High Beam-systeem)
*. 215
5.3.3 AHB (Automatic High Beam)*...219
5.3.4 Schakelaar mistlampen......222
5.3.5 Ruitenwissers en -sproeiers....222
5.4 Gebruik van de ondersteunende
systemen...................225
5.4.1 Software-update..........225
5.4.2 Toyota Safety Sense........227
5.4.3 Bestuurderscamera
*........234
5.4.4 PCS (Pre-Crash Safety-systeem) . 235
5.4.5 LTA (Lane Tracing Assist).....244
5.4.6 LDA (Lane Departure Alert)....248
5.4.7 RSA (Road Sign Assist).......252
5.4.8 Dynamic Radar Cruise Control . . 256
5.4.9 Cruise control............263
5.4.10 Snelheidsbegrenzer
*.......265
5.4.11 Noodstopsysteem.........268
5.4.12 BSM (Blind Spot Monitor)
*....270
5.4.13 SEA (Safe Exit Assist)*......275
5.4.14 Toyota Parking Assist-sensor*. . 279
5.4.15 RCTA (Rear Crossing Traffic
Alert)
*................288
5.4.16 RCD (Rear Camera Detection)*. 293
5.4.17 PKSB (Parking Support Brake)*. 296
5.4.18 Stilstaande objecten voor en
achter de auto
*...........300
5.4.19 Bewegend voertuig achter de
auto
*.................302
5.4.20 Voetgangers achter de auto*. . 303
5.4.21 Stilstaande objecten rond de auto
(auto's met Advanced Park) . . . 306
5.4.22 Toyota Teammate Advanced
Park
*.................307
5.4.23 SNOW-modus*...........341
5.4.24 X-MODE*..............342
5.4.25 Ondersteunende systemen . . . 346
5.5 Rijtips.....................351
5.5.1 Rijden in de winter.........351
5.5.2 Voorzorgsmaatregelen bij
terreinauto's.............353
6. Voorzieningen in het interieur
6.1 Gebruik van de airconditioning en de
achterruitverwarming...........358
6.1.1 Regeling ALL AUTO (ECO).....358
6.1.2 Automatische airconditioning . . 359
6.1.3 Op afstand bedienbare
airconditioning...........365
6.1.4 Stuurwielverwarming
*/
stoelverwarming*/
stoelventilatoren*..........367
6.2 Gebruik van de interieurverlichting . . . 369
6.2.1 Overzicht interieurverlichting . . 369
6.3 Gebruik van de opbergmogelijkheden . . 371
6.3.1 Overzicht van
opbergmogelijkheden.......371
6.3.2 Voorzieningen in de
bagageruimte............374
6.4 Gebruik van de overige voorzieningen
in het interieur................378
6.4.1 Elektrisch bedienbaar
zonnescherm
*............378
6.4.2 Overige voorzieningen in het
interieur...............379
7. Onderhoud en verzorging
7.1 Onderhoud en verzorging.........390
7.1.1 Reinigen en beschermen van het
exterieur van uw auto........390
7.1.2 Reinigen en beschermen van het
interieur van uw auto........393
7.2 Onderhoud..................395
7.2.1 Onderhoud en reparatie......395
7.3 Zelf uit te voeren onderhoud.......397
7.3.1 Voorzorgsmaatregelen bij zelf uit te
voeren onderhoud.........397
7.3.2 Motorkap...............398
7.3.3 Plaatsen van een garagekrik....399
7.3.4 Elektromotorcompartiment....400
7.3.5 Banden................406
7.3.6 Vervangen van een band......418
7.3.7 Bandenspanning..........424
7.3.8 Velgen.................425
7.3.9 Interieurfilter............426
7.3.10 Batterij elektronische sleutel . . 429
7.3.11 Controleren en vervangen van
zekeringen.............430
7.3.12 Lampen...............432
3
1
2
3
4
5
6
7
8
9

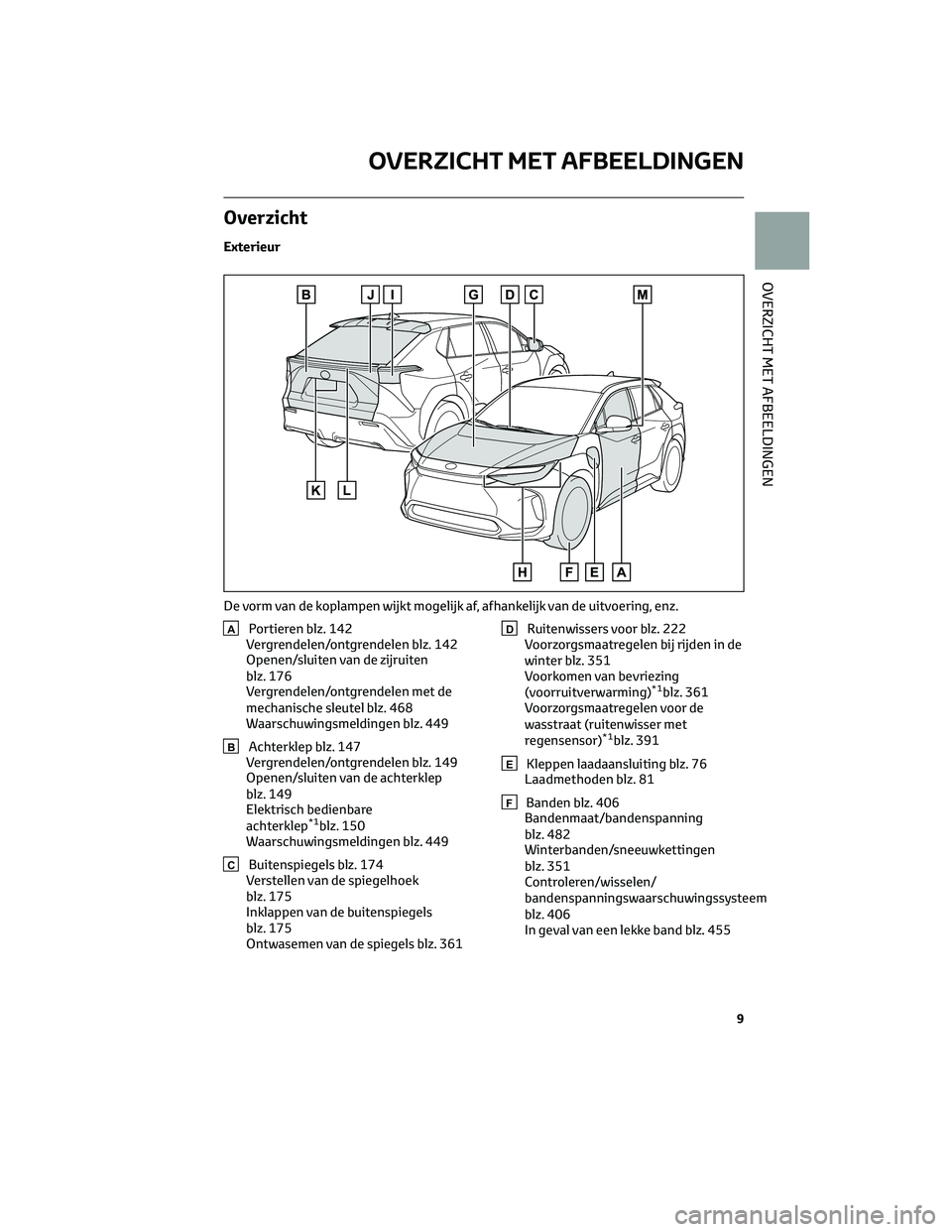

Overzicht
Exterieur
APortieren blz. 142
Vergrendelen/ontgrendelen blz. 142
Openen/sluiten van de zijruiten
blz. 176
Vergrendelen/ontgrendelen met de
mechanische sleutel blz. 468
Waarschuwingsmeldingen blz. 449
BAchterklep blz. 147
Vergrendelen/ontgrendelen blz. 149
Openen/sluiten van de achterklep
blz. 149
Elektrisch bedienbare
achterklep
*1blz. 150
Waarschuwingsmeldingen blz. 449
CBuitenspiegels blz. 174
Verstellen van de spiegelhoek
blz. 175
Inklappen van de buitenspiegels
blz. 175
Ontwasemen van de spiegels blz. 361
DRuitenwissers voor blz. 222
Voorzorgsmaatregelen bij rijden in de
winter blz. 351
Voorkomen van bevriezing
(voorruitverwarming)
*1blz. 361
Voorzorgsmaatregelen voor de
wasstraat (ruitenwisser met
regensensor)
*1blz. 391
EKleppen laadaansluiting blz. 76
Laadmethoden blz. 81
FBanden blz. 406
Bandenmaat/bandenspanning
blz. 482
Winterbanden/sneeuwkettingen
blz. 351
Controleren/wisselen/
bandenspanningswaarschuwingssysteem
blz. 406
In geval van een lekke band blz. 455
De vorm van de koplampen wijkt mogelijk af, afhankelijk van de uitvoering, enz.
OVERZICHT MET AFBEELDINGEN
9
OVERZICHT MET AFBEELDINGEN

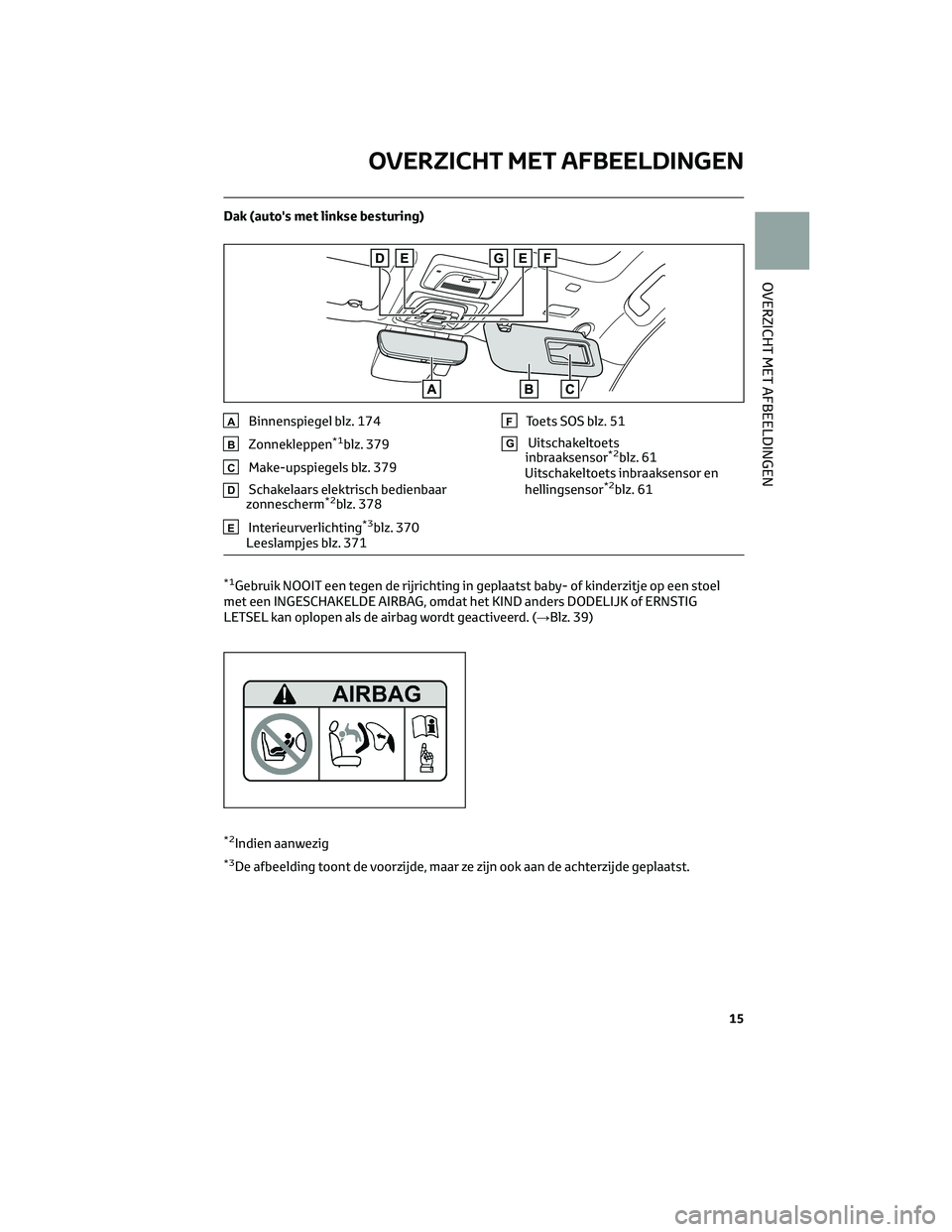

Dak (auto's met linkse besturing)
ABinnenspiegel blz. 174
BZonnekleppen*1blz. 379
CMake-upspiegels blz. 379
DSchakelaars elektrisch bedienbaar
zonnescherm*2blz. 378
EInterieurverlichting*3blz. 370
Leeslampjes blz. 371
FToets SOS blz. 51
GUitschakeltoets
inbraaksensor*2blz. 61
Uitschakeltoets inbraaksensor en
hellingsensor
*2blz. 61
*1Gebruik NOOIT een tegen de rijrichting in geplaatst baby- of kinderzitje op een stoel
met een INGESCHAKELDE AIRBAG, omdat het KIND anders DODELIJK of ERNSTIG
LETSEL kan oplopen als de airbag wordt geactiveerd. (→Blz. 39)
*2Indien aanwezig
*3De afbeelding toont de voorzijde, maar ze zijn ook aan de achterzijde geplaatst.
OVERZICHT MET AFBEELDINGEN
15
OVERZICHT MET AFBEELDINGEN

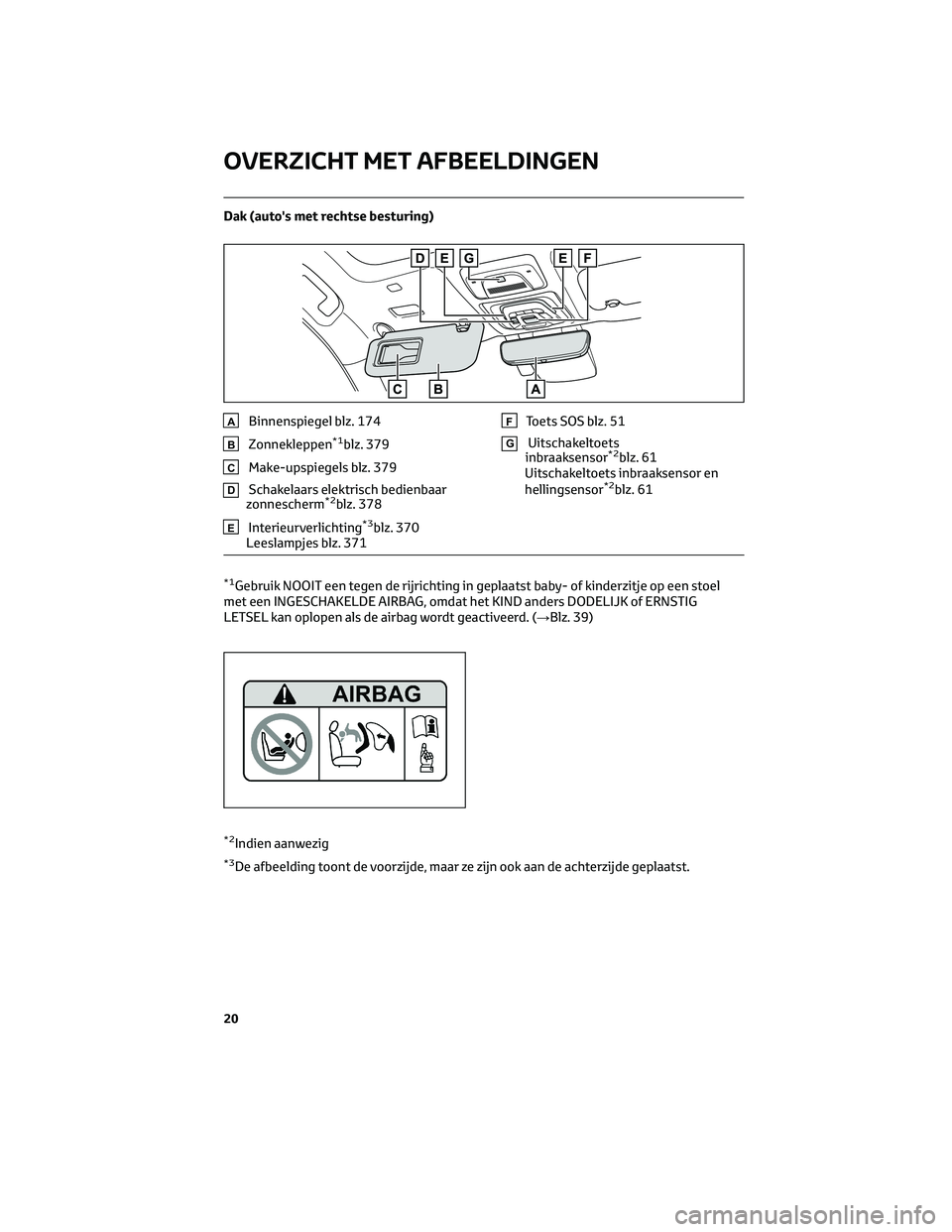

Dak (auto's met rechtse besturing)
ABinnenspiegel blz. 174
BZonnekleppen*1blz. 379
CMake-upspiegels blz. 379
DSchakelaars elektrisch bedienbaar
zonnescherm*2blz. 378
EInterieurverlichting*3blz. 370
Leeslampjes blz. 371
FToets SOS blz. 51
GUitschakeltoets
inbraaksensor*2blz. 61
Uitschakeltoets inbraaksensor en
hellingsensor
*2blz. 61
*1Gebruik NOOIT een tegen de rijrichting in geplaatst baby- of kinderzitje op een stoel
met een INGESCHAKELDE AIRBAG, omdat het KIND anders DODELIJK of ERNSTIG
LETSEL kan oplopen als de airbag wordt geactiveerd. (→Blz. 39)
*2Indien aanwezig
*3De afbeelding toont de voorzijde, maar ze zijn ook aan de achterzijde geplaatst.
OVERZICHT MET AFBEELDINGEN
20

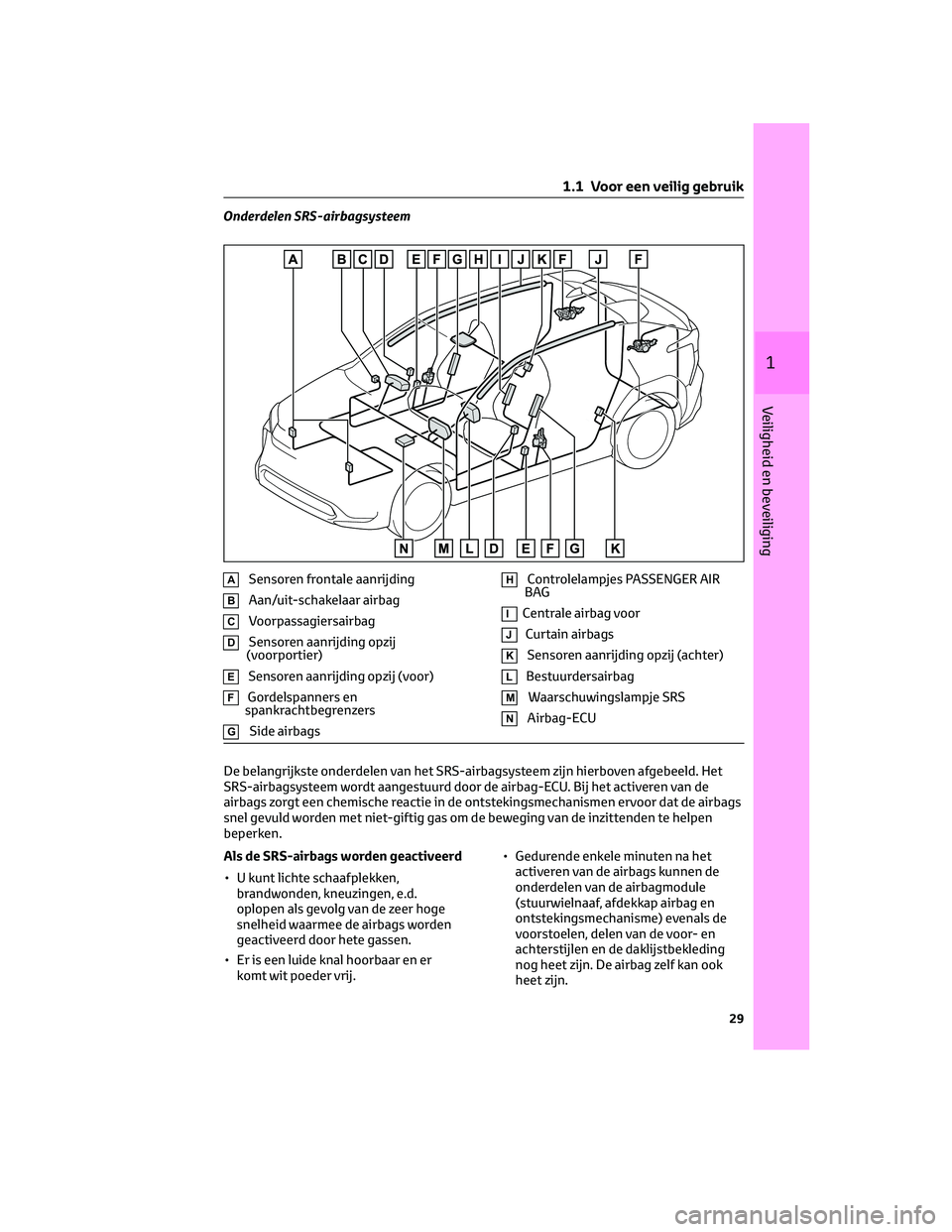

Onderdelen SRS-airbagsysteem
ASensoren frontale aanrijding
BAan/uit-schakelaar airbag
CVoorpassagiersairbag
DSensoren aanrijding opzij
(voorportier)
ESensoren aanrijding opzij (voor)
FGordelspanners en
spankrachtbegrenzers
GSide airbags
HControlelampjes PASSENGER AIR
BAG
ICentrale airbag voor
JCurtain airbags
KSensoren aanrijding opzij (achter)
LBestuurdersairbag
MWaarschuwingslampje SRS
NAirbag-ECU
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierboven afgebeeld. Het
SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij het activeren van de
airbags zorgt een chemische reactie in de ontstekingsmechanismen ervoor dat de airbags
snel gevuld worden met niet-giftig gas om de beweging van de inzittenden te helpen
beperken.
Als de SRS-airbags worden geactiveerd
• U kunt lichte schaafplekken,
brandwonden, kneuzingen, e.d.
oplopen als gevolg van de zeer hoge
snelheid waarmee de airbags worden
geactiveerd door hete gassen.
• Er is een luide knal hoorbaar en er
komt wit poeder vrij.• Gedurende enkele minuten na het
activeren van de airbags kunnen de
onderdelen van de airbagmodule
(stuurwielnaaf, afdekkap airbag en
ontstekingsmechanisme) evenals de
voorstoelen, delen van de voor- en
achterstijlen en de daklijstbekleding
nog heet zijn. De airbag zelf kan ook
heet zijn.
1 .1 Voor een veilig gebruik
29
1
Veiligheid en beveiliging

OPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.

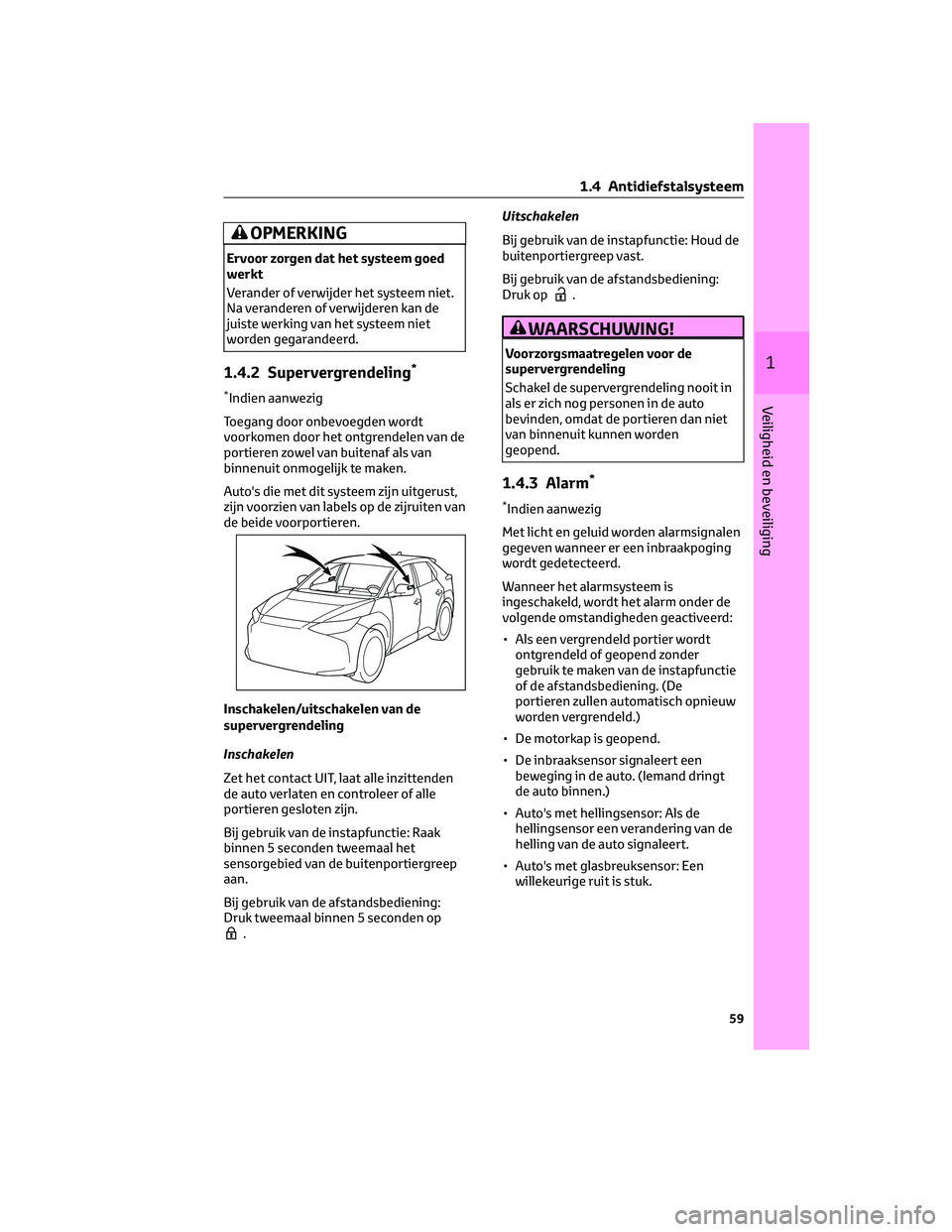

1.4.2 Supervergrendeling*
*Indien aanwezig
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen van de
portieren zowel van buitenaf als van
binnenuit onmogelijk te maken.
Auto's die met dit systeem zijn uitgerust,
zijn voorzien van labels op de zijruiten van
de beide voorportieren.
Inschakelen/uitschakelen van de
supervergrendeling
Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Bij gebruik van de instapfunctie: Raak
binnen 5 seconden tweemaal het
sensorgebied van de buitenportiergreep
aan.
Bij gebruik van de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.Uitschakelen
Bij gebruik van de instapfunctie: Houd de
buitenportiergreep vast.
Bij gebruik van de afstandsbediening:
Druk op
.
WAARSCHUWING!
Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in
als er zich nog personen in de auto
bevinden, omdat de portieren dan niet
van binnenuit kunnen worden
geopend.
1.4.3 Alarm*
*Indien aanwezig
Met licht en geluid worden alarmsignalen
gegeven wanneer er een inbraakpoging
wordt gedetecteerd.
Wanneer het alarmsysteem is
ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
• Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instapfunctie
of de afstandsbediening. (De
portieren zullen automatisch opnieuw
worden vergrendeld.)
• De motorkap is geopend.
• De inbraaksensor signaleert een
beweging in de auto. (Iemand dringt
de auto binnen.)
• Auto's met hellingsensor: Als de
hellingsensor een verandering van de
helling van de auto signaleert.
• Auto's met glasbreuksensor: Een
willekeurige ruit is stuk.
1 .4 Antidiefstalsysteem
59
1
Veiligheid en beveiliging

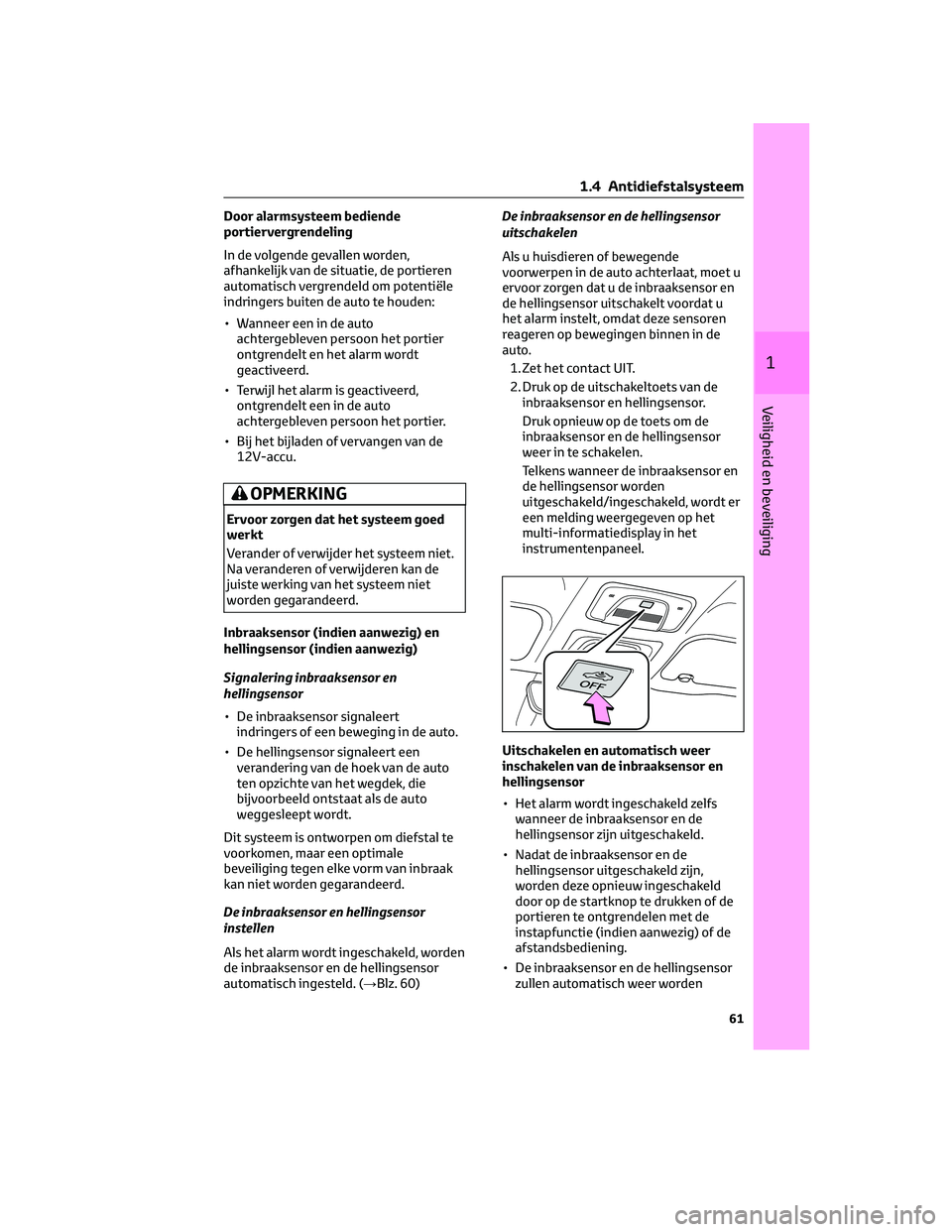

Door alarmsysteem bediende
portiervergrendeling
In de volgende gevallen worden,
afhankelijk van de situatie, de portieren
automatisch vergrendeld om potentiële
indringers buiten de auto te houden:
• Wanneer een in de auto
achtergebleven persoon het portier
ontgrendelt en het alarm wordt
geactiveerd.
• Terwijl het alarm is geactiveerd,
ontgrendelt een in de auto
achtergebleven persoon het portier.
• Bij het bijladen of vervangen van de
12V-accu.
OPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.
Inbraaksensor (indien aanwezig) en
hellingsensor (indien aanwezig)
Signalering inbraaksensor en
hellingsensor
• De inbraaksensor signaleert
indringers of een beweging in de auto.
• De hellingsensor signaleert een
verandering van de hoek van de auto
ten opzichte van het wegdek, die
bijvoorbeeld ontstaat als de auto
weggesleept wordt.
Dit systeem is ontworpen om diefstal te
voorkomen, maar een optimale
beveiliging tegen elke vorm van inbraak
kan niet worden gegarandeerd.
De inbraaksensor en hellingsensor
instellen
Als het alarm wordt ingeschakeld, worden
de inbraaksensor en de hellingsensor
automatisch ingesteld. (→Blz. 60)De inbraaksensor en de hellingsensor
uitschakelen
Als u huisdieren of bewegende
voorwerpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor en
de hellingsensor uitschakelt voordat u
het alarm instelt, omdat deze sensoren
reageren op bewegingen binnen in de
auto.
1. Zet het contact UIT.
2. Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de
inbraaksensor en de hellingsensor
weer in te schakelen.
Telkens wanneer de inbraaksensor en
de hellingsensor worden
uitgeschakeld/ingeschakeld, wordt er
een melding weergegeven op het
multi-informatiedisplay in het
instrumentenpaneel.
Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
• Het alarm wordt ingeschakeld zelfs
wanneer de inbraaksensor en de
hellingsensor zijn uitgeschakeld.
• Nadat de inbraaksensor en de
hellingsensor uitgeschakeld zijn,
worden deze opnieuw ingeschakeld
door op de startknop te drukken of de
portieren te ontgrendelen met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
• De inbraaksensor en de hellingsensor
zullen automatisch weer worden
1 .4 Antidiefstalsysteem
61
1
Veiligheid en beveiliging

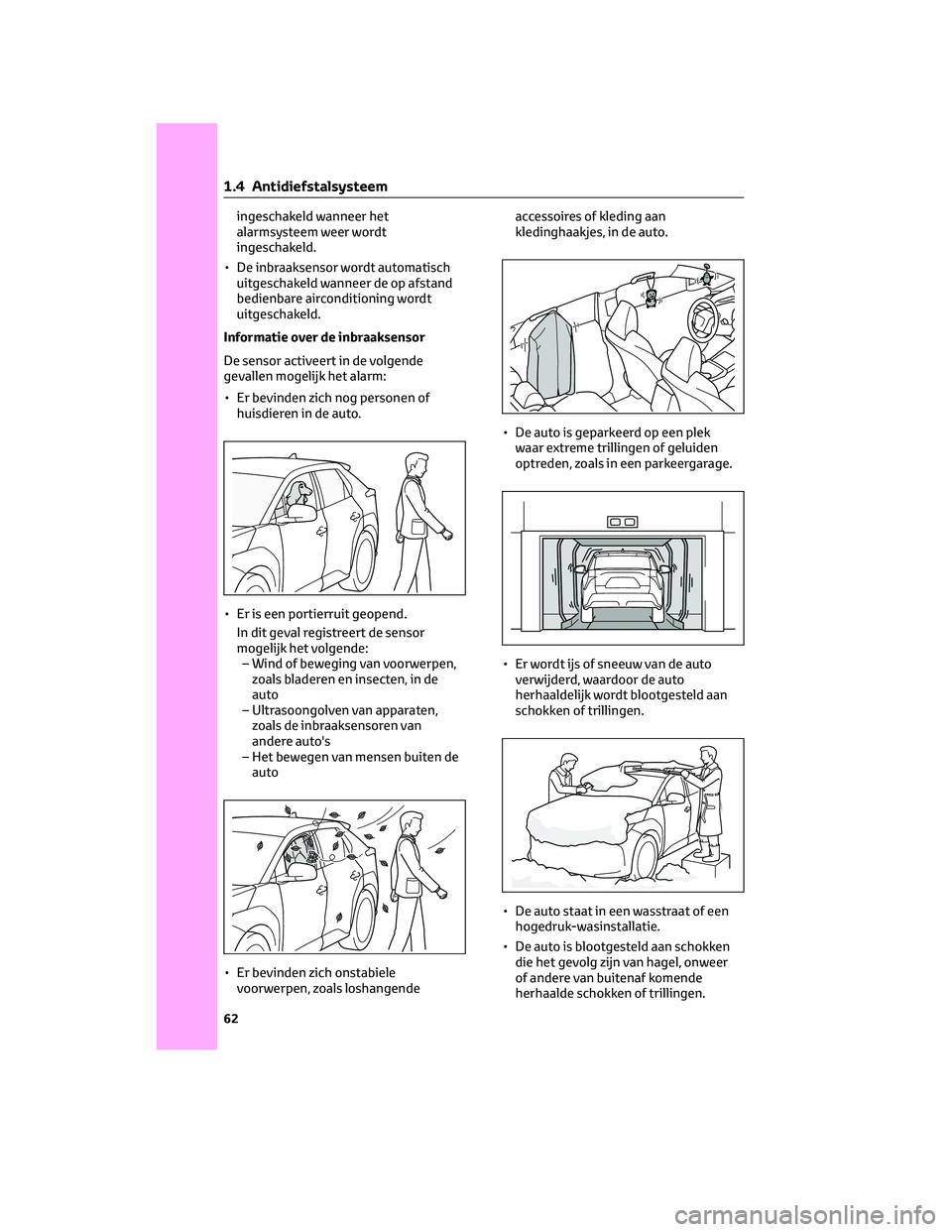

ingeschakeld wanneer het
alarmsysteem weer wordt
ingeschakeld.
• De inbraaksensor wordt automatisch
uitgeschakeld wanneer de op afstand
bedienbare airconditioning wordt
uitgeschakeld.
Informatie over de inbraaksensor
De sensor activeert in de volgende
gevallen mogelijk het alarm:
• Er bevinden zich nog personen of
huisdieren in de auto.
• Er is een portierruit geopend.
In dit geval registreert de sensor
mogelijk het volgende:
– Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de
auto
– Ultrasoongolven van apparaten,
zoals de inbraaksensoren van
andere auto's
– Het bewegen van mensen buiten de
auto
• Er bevinden zich onstabiele
voorwerpen, zoals loshangendeaccessoires of kleding aan
kledinghaakjes, in de auto.
• De auto is geparkeerd op een plek
waar extreme trillingen of geluiden
optreden, zoals in een parkeergarage.
• Er wordt ijs of sneeuw van de auto
verwijderd, waardoor de auto
herhaaldelijk wordt blootgesteld aan
schokken of trillingen.
• De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
• De auto is blootgesteld aan schokken
die het gevolg zijn van hagel, onweer
of andere van buitenaf komende
herhaalde schokken of trillingen.
1 .4 Antidiefstalsysteem
62

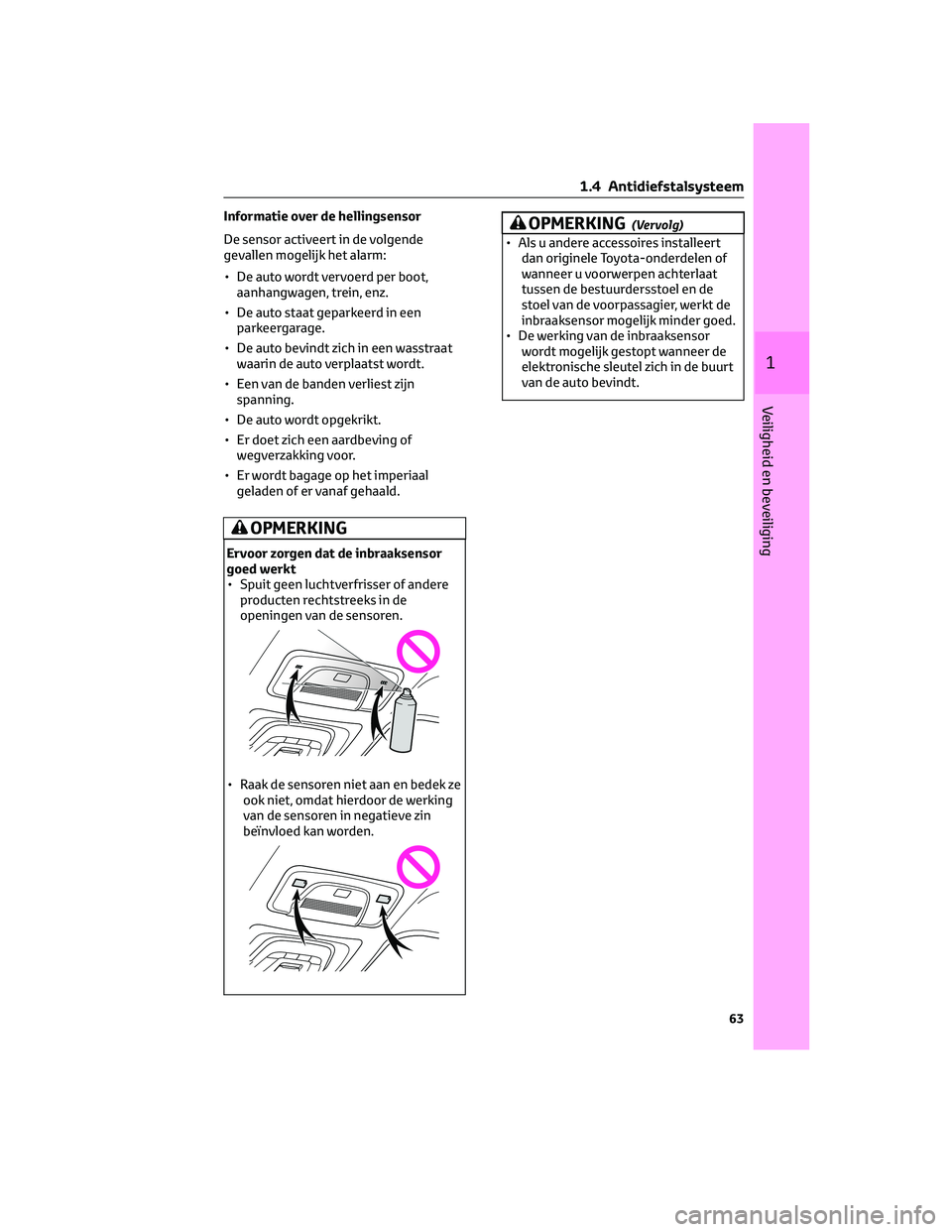

Informatie over de hellingsensor
De sensor activeert in de volgende
gevallen mogelijk het alarm:
• De auto wordt vervoerd per boot,
aanhangwagen, trein, enz.
• De auto staat geparkeerd in een
parkeergarage.
• De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
• Een van de banden verliest zijn
spanning.
• De auto wordt opgekrikt.
• Er doet zich een aardbeving of
wegverzakking voor.
• Er wordt bagage op het imperiaal
geladen of er vanaf gehaald.
OPMERKING
Ervoor zorgen dat de inbraaksensor
goed werkt
• Spuit geen luchtverfrisser of andere
producten rechtstreeks in de
openingen van de sensoren.
• Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking
van de sensoren in negatieve zin
beïnvloed kan worden.
OPMERKING(Vervolg)
• Als u andere accessoires installeert
dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat
tussen de bestuurdersstoel en de
stoel van de voorpassagier, werkt de
inbraaksensor mogelijk minder goed.
• De werking van de inbraaksensor
wordt mogelijk gestopt wanneer de
elektronische sleutel zich in de buurt
van de auto bevindt.
1 .4 Antidiefstalsysteem
63
1
Veiligheid en beveiliging

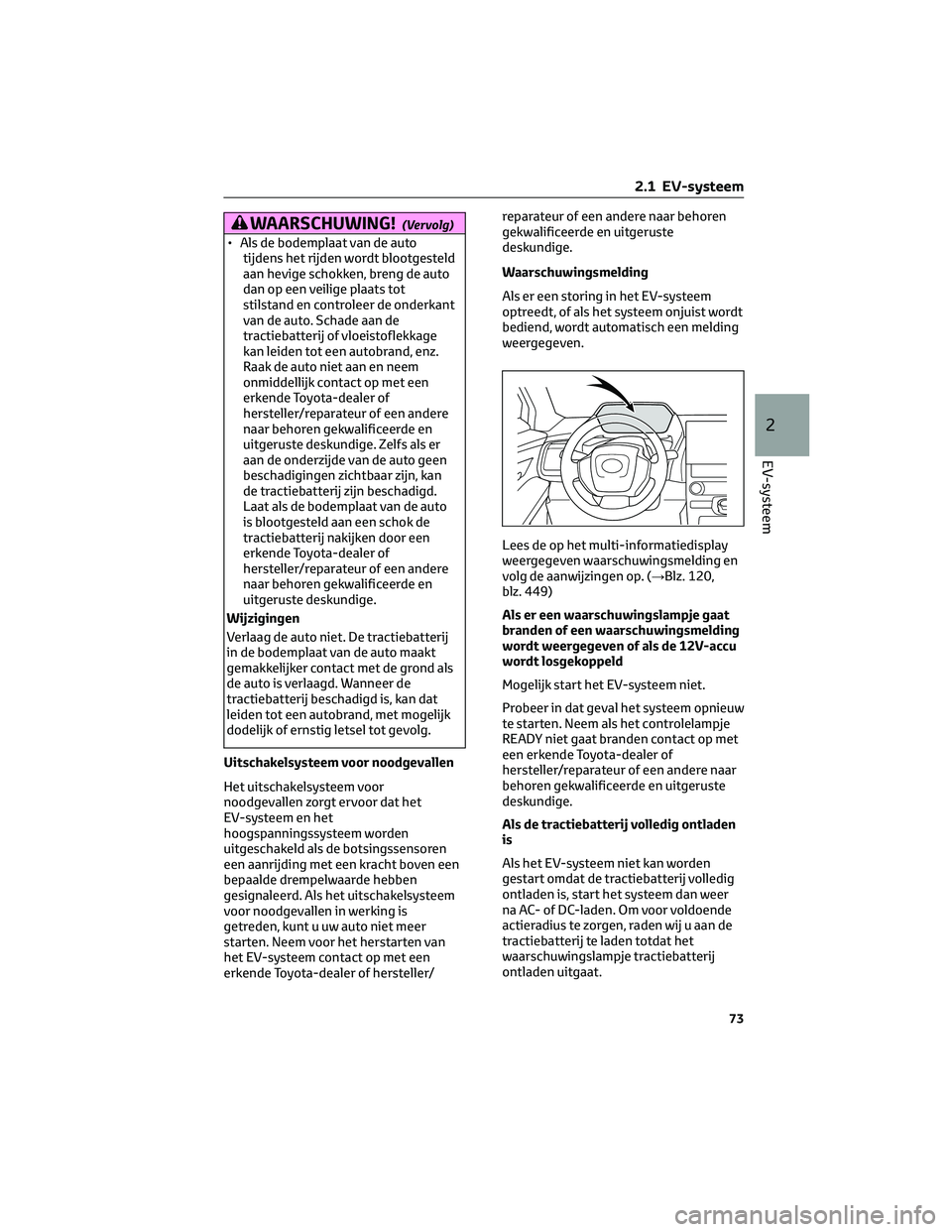

WAARSCHUWING!(Vervolg)
• Als de bodemplaat van de auto
tijdens het rijden wordt blootgesteld
aan hevige schokken, breng de auto
dan op een veilige plaats tot
stilstand en controleer de onderkant
van de auto. Schade aan de
tractiebatterij of vloeistoflekkage
kan leiden tot een autobrand, enz.
Raak de auto niet aan en neem
onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige. Zelfs als er
aan de onderzijde van de auto geen
beschadigingen zichtbaar zijn, kan
de tractiebatterij zijn beschadigd.
Laat als de bodemplaat van de auto
is blootgesteld aan een schok de
tractiebatterij nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Wijzigingen
Verlaag de auto niet. De tractiebatterij
in de bodemplaat van de auto maakt
gemakkelijker contact met de grond als
de auto is verlaagd. Wanneer de
tractiebatterij beschadigd is, kan dat
leiden tot een autobrand, met mogelijk
dodelijk of ernstig letsel tot gevolg.
Uitschakelsysteem voor noodgevallen
Het uitschakelsysteem voor
noodgevallen zorgt ervoor dat het
EV-systeem en het
hoogspanningssysteem worden
uitgeschakeld als de botsingssensoren
een aanrijding met een kracht boven een
bepaalde drempelwaarde hebben
gesignaleerd. Als het uitschakelsysteem
voor noodgevallen in werking is
getreden, kunt u uw auto niet meer
starten. Neem voor het herstarten van
het EV-systeem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Waarschuwingsmelding
Als er een storing in het EV-systeem
optreedt, of als het systeem onjuist wordt
bediend, wordt automatisch een melding
weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op. (→Blz. 120,
blz. 449)
Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het EV-systeem niet.
Probeer in dat geval het systeem opnieuw
te starten. Neem als het controlelampje
READY niet gaat branden contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als de tractiebatterij volledig ontladen
is
Als het EV-systeem niet kan worden
gestart omdat de tractiebatterij volledig
ontladen is, start het systeem dan weer
na AC- of DC-laden. Om voor voldoende
actieradius te zorgen, raden wij u aan de
tractiebatterij te laden totdat het
waarschuwingslampje tractiebatterij
ontladen uitgaat.
2.1 EV-systeem
73
2
EV-systeem
