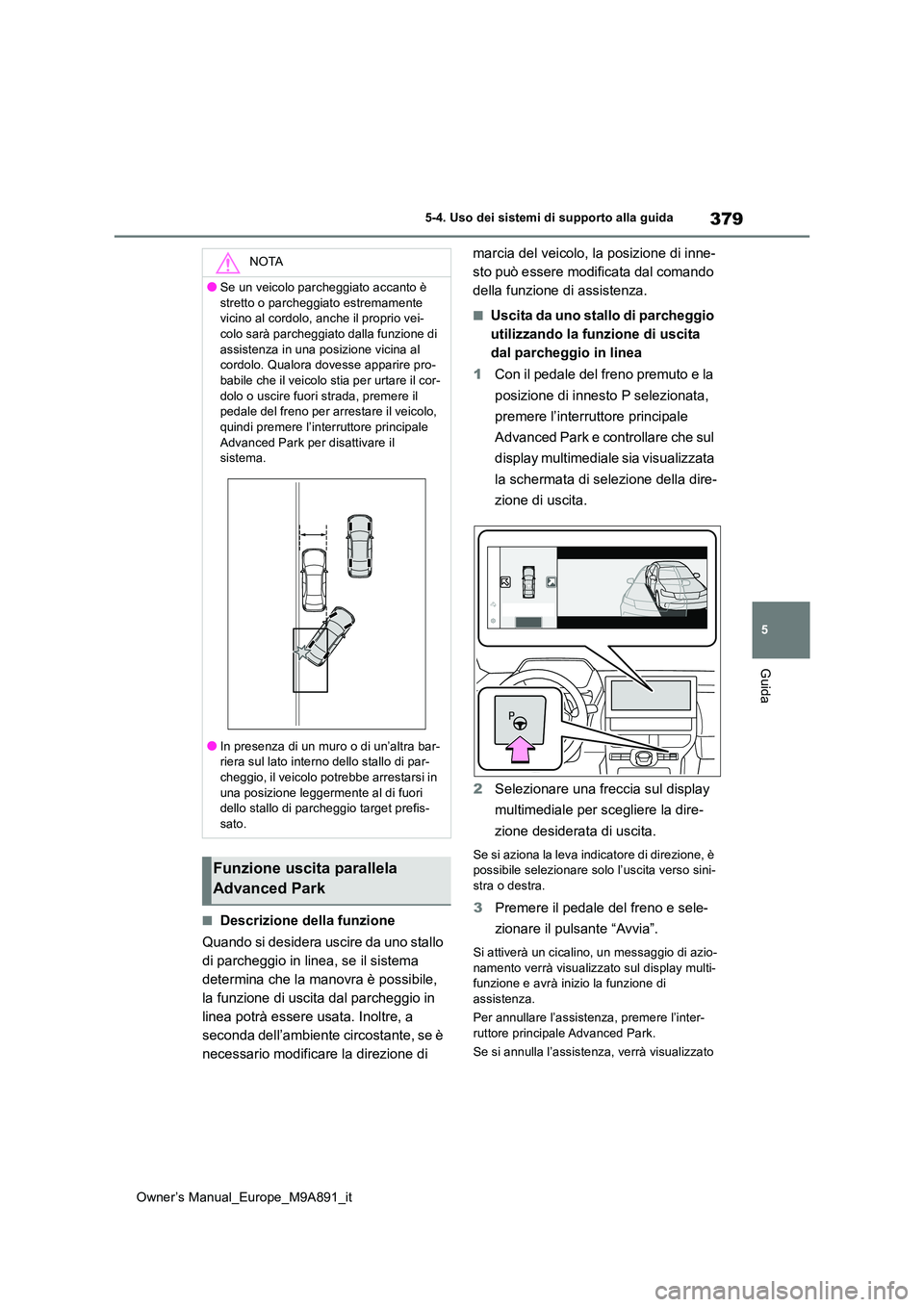

379
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
■Descrizione della funzione
Quando si desidera uscire da uno stallo
di parcheggio in linea, se il sistema
determina che la manovra è possibile,
la funzione di uscita dal parcheggio in
linea potrà essere usata. Inoltre, a
seconda dell’ambiente circostante, se è
necessario modificare la direzione di
marcia del veicolo, la posizione di inne-
sto può essere modificata dal comando
della funzione di assistenza.
■Uscita da uno stallo di parcheggio
utilizzando la funzione di uscita
dal parcheggio in linea
1 Con il pedale del freno premuto e la
posizione di innesto P selezionata,
premere l’interruttore principale
Advanced Park e controllare che sul
display multimediale sia visualizzata
la schermata di selezione della dire-
zione di uscita.
2 Selezionare una freccia sul display
multimediale per scegliere la dire-
zione desiderata di uscita.
Se si aziona la leva indicatore di direzione, è possibile selezionare solo l’uscita verso sini-stra o destra.
3 Premere il pedale del freno e sele-
zionare il pulsante “Avvia”.
Si attiverà un cicalino, un messaggio di azio- namento verrà visualizzato sul display multi-funzione e avrà inizio la funzione di
assistenza.
Per annullare l’assistenza, premere l’inter- ruttore principale Advanced Park.
Se si annulla l’assistenza, verrà visualizzato
NOTA
●Se un veicolo parcheggiato accanto è
stretto o parcheggiato estremamente vicino al cordolo, anche il proprio vei-colo sarà parcheggiato dalla funzione di
assistenza in una posizione vicina al cordolo. Qualora dovesse apparire pro-babile che il veicolo stia per urtare il cor-
dolo o uscire fuori strada, premere il pedale del freno per arrestare il veicolo, quindi premere l’interruttore principale
Advanced Park per disattivare il sistema.
●In presenza di un muro o di un’altra bar-riera sul lato interno dello stallo di par-cheggio, il veicolo potrebbe arrestarsi in
una posizione leggermente al di fuori dello stallo di parcheggio target prefis-sato.
Funzione uscita parallela
Advanced Park

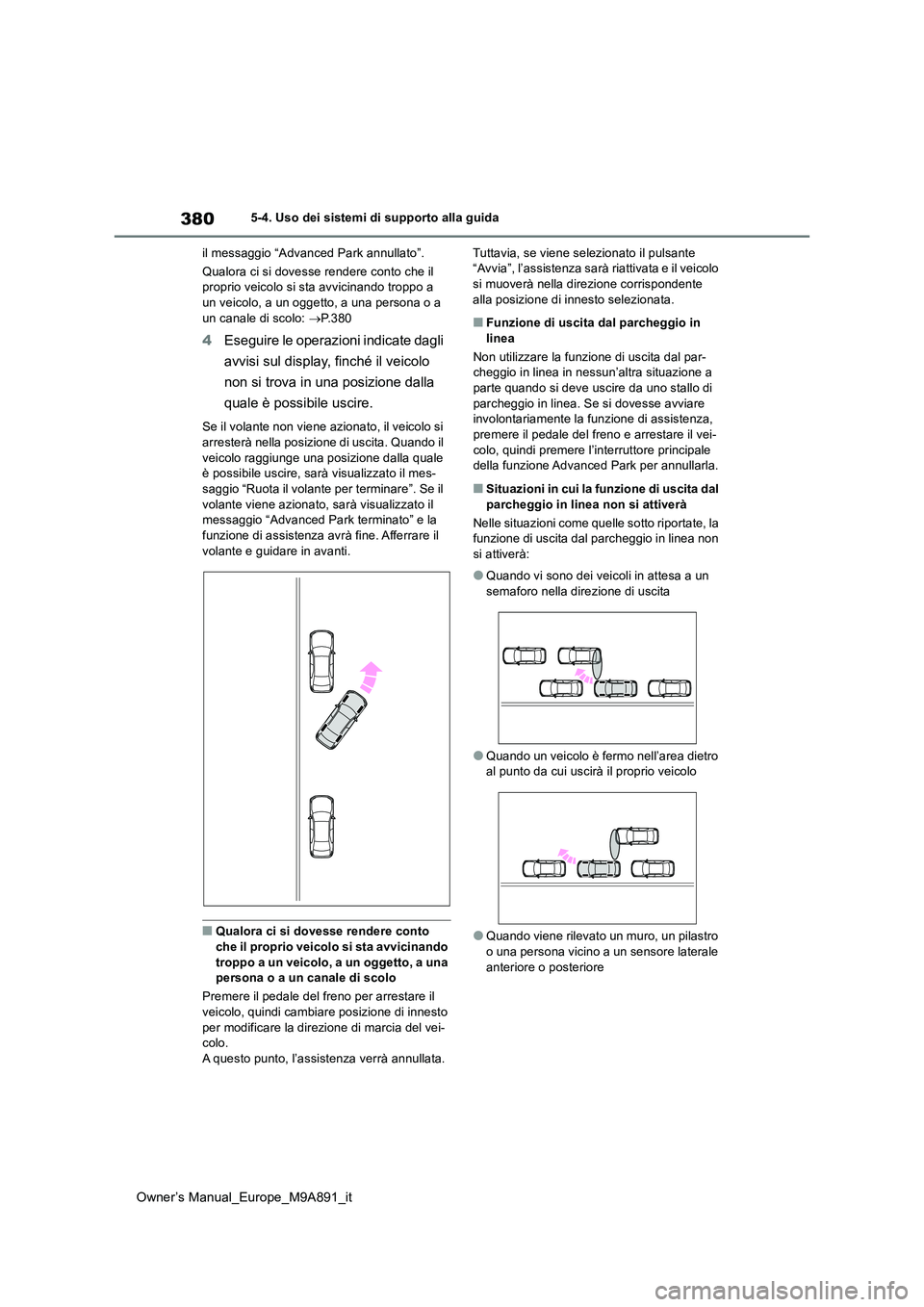

380
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
il messaggio “Advanced Park annullato”.
Qualora ci si dovesse rendere conto che il proprio veicolo si sta avvicinando troppo a un veicolo, a un oggetto, a una persona o a
un canale di scolo: P.380
4Eseguire le operazioni indicate dagli
avvisi sul display, finché il veicolo
non si trova in una posizione dalla
quale è possibile uscire.
Se il volante non viene azionato, il veicolo si arresterà nella posizione di uscita. Quando il
veicolo raggiunge una posizione dalla quale è possibile uscire, sarà visualizzato il mes-saggio “Ruota il volante per terminare”. Se il
volante viene azionato, sarà visualizzato il messaggio “Advanced Park terminato” e la funzione di assistenza avrà fine. Afferrare il
volante e guidare in avanti.
■Qualora ci si dovesse rendere conto che il proprio veicolo si sta avvicinando
troppo a un veicolo, a un oggetto, a una persona o a un canale di scolo
Premere il pedale del freno per arrestare il veicolo, quindi cambiare posizione di innesto
per modificare la direz ione di marcia del vei- colo.A questo punto, l’assistenza verrà annullata.
Tuttavia, se viene selezionato il pulsante “Avvia”, l’assistenza sarà riattivata e il veicolo si muoverà nella direzione corrispondente
alla posizione di innesto selezionata.
■Funzione di uscita dal parcheggio in linea
Non utilizzare la funzione di uscita dal par- cheggio in linea in nessun’altra situazione a
parte quando si deve uscire da uno stallo di parcheggio in linea. Se si dovesse avviare involontariamente la funzione di assistenza,
premere il pedale del freno e arrestare il vei- colo, quindi premere l’interruttore principale della funzione Advanced Park per annullarla.
■Situazioni in cui la funzione di uscita dal
parcheggio in linea non si attiverà
Nelle situazioni come quelle sotto riportate, la funzione di uscita dal parcheggio in linea non si attiverà:
●Quando vi sono dei veicoli in attesa a un semaforo nella direzione di uscita
●Quando un veicolo è fermo nell’area dietro al punto da cui uscirà il proprio veicolo
●Quando viene rilevato un muro, un pilastro o una persona vicino a un sensore laterale
anteriore o posteriore

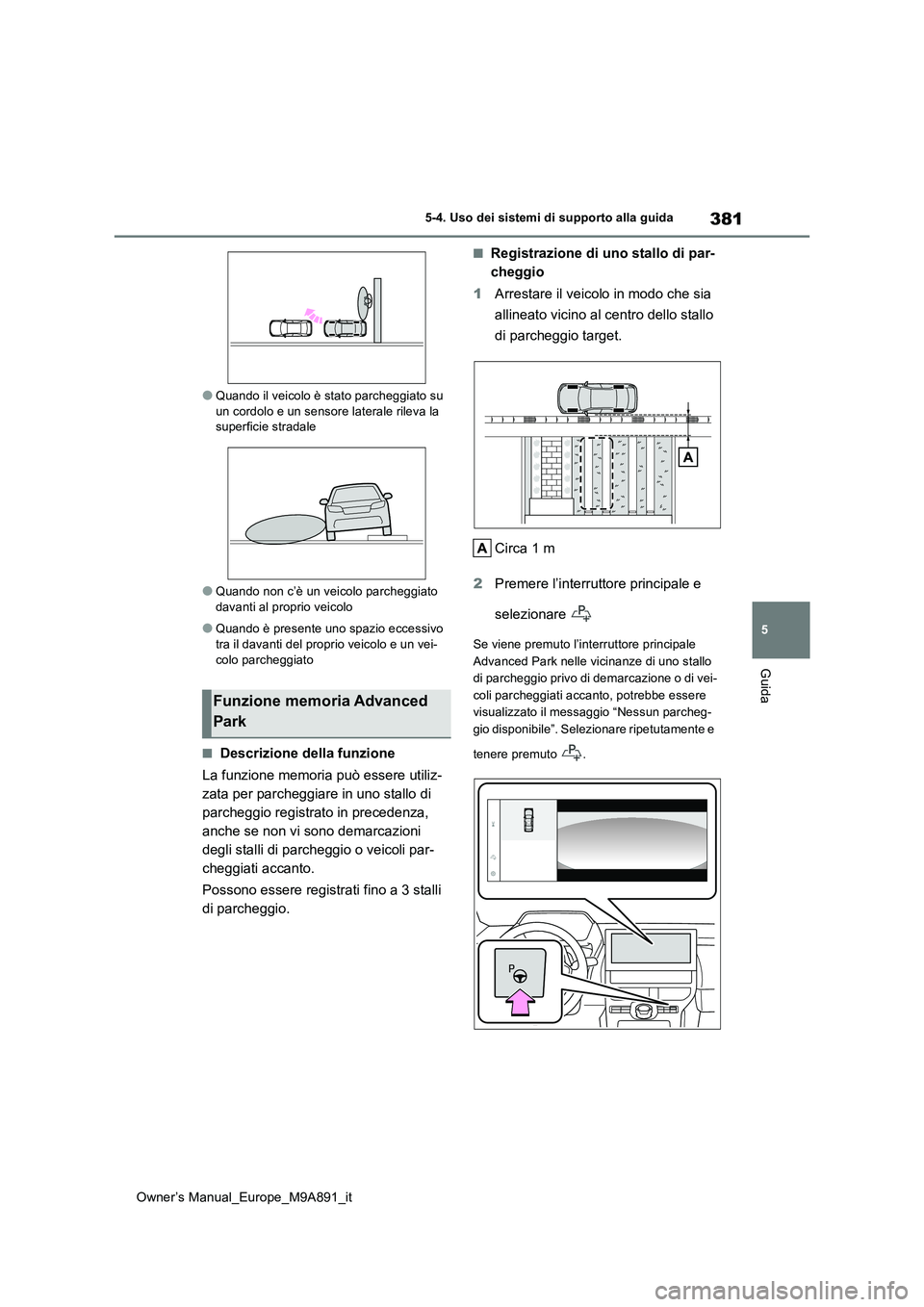

381
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
●Quando il veicolo è stato parcheggiato su un cordolo e un sensore laterale rileva la superficie stradale
●Quando non c’è un veicolo parcheggiato davanti al proprio veicolo
●Quando è presente uno spazio eccessivo tra il davanti del proprio veicolo e un vei-
colo parcheggiato
■Descrizione della funzione
La funzione memoria può essere utiliz-
zata per parcheggiare in uno stallo di
parcheggio registrato in precedenza,
anche se non vi sono demarcazioni
degli stalli di parcheggio o veicoli par-
cheggiati accanto.
Possono essere registrati fino a 3 stalli
di parcheggio.
■Registrazione di uno stallo di par-
cheggio
1 Arrestare il veicolo in modo che sia
allineato vicino al centro dello stallo
di parcheggio target.
Circa 1 m
2 Premere l’interruttore principale e
selezionare
Se viene premuto l’interruttore principale
Advanced Park nelle vicinanze di uno stallo
di parcheggio privo di demarcazione o di vei-
coli parcheggiati accanto, potrebbe essere
visualizzato il messaggio “Nessun parcheg-
gio disponibile”. Selezionare ripetutamente e
tenere premuto .
Funzione memoria Advanced
Park

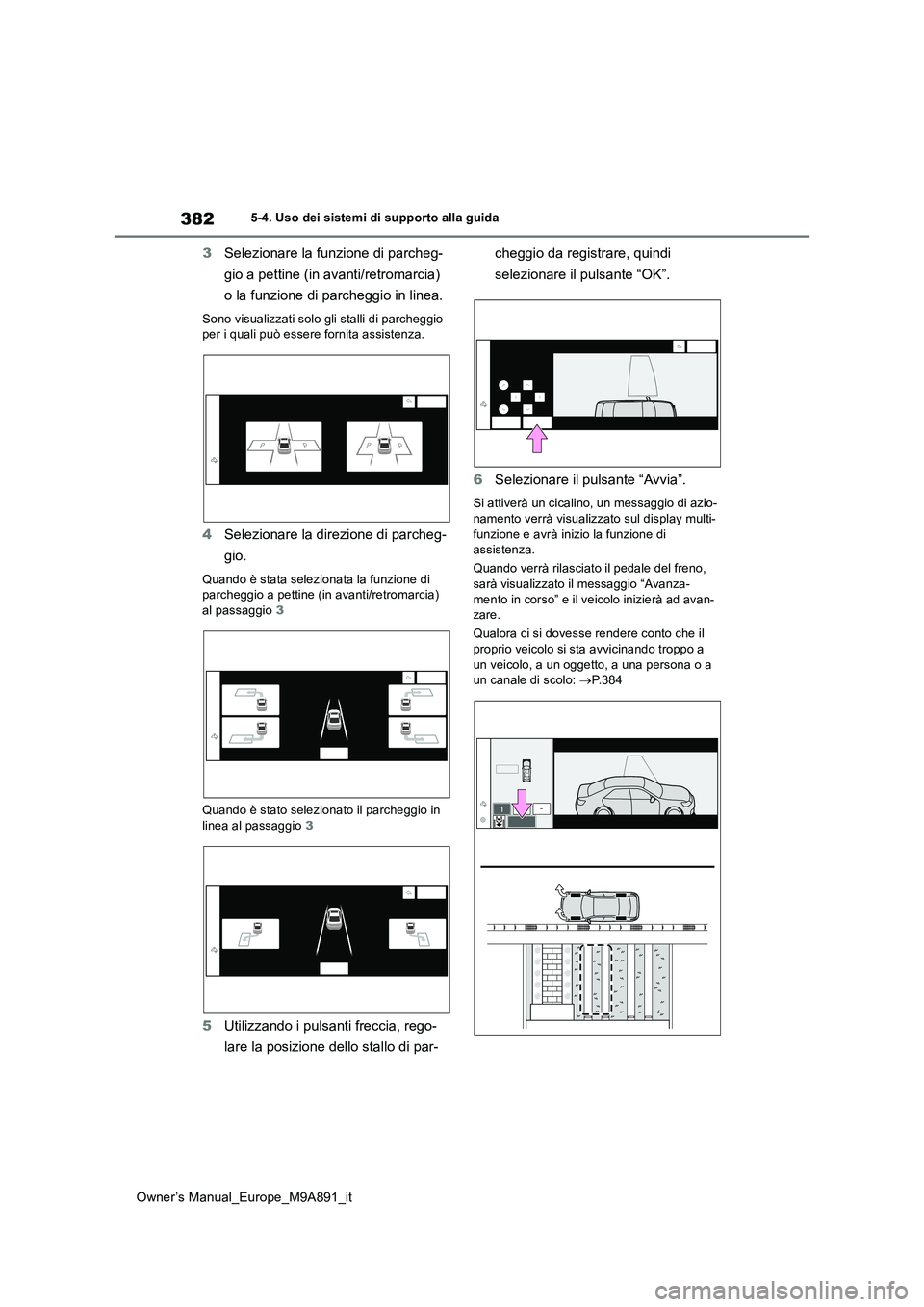

382
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
3Selezionare la funzione di parcheg-
gio a pettine (in avanti/retromarcia)
o la funzione di parcheggio in linea.
Sono visualizzati solo gli stalli di parcheggio per i quali può essere fornita assistenza.
4 Selezionare la direzione di parcheg-
gio.
Quando è stata selezionata la funzione di parcheggio a pettine (in avanti/retromarcia) al passaggio 3
Quando è stato selezionato il parcheggio in linea al passaggio 3
5Utilizzando i pulsanti freccia, rego-
lare la posizione dello stallo di par-
cheggio da registrare, quindi
selezionare il pulsante “OK”.
6 Selezionare il pulsante “Avvia”.
Si attiverà un cicalino, un messaggio di azio- namento verrà visualizzato sul display multi-
funzione e avrà inizio la funzione di assistenza.
Quando verrà rilasciato il pedale del freno,
sarà visualizzato il messaggio “Avanza- mento in corso” e il veicolo inizierà ad avan-zare.
Qualora ci si dovesse rendere conto che il
proprio veicolo si sta avvicinando troppo a un veicolo, a un oggetto, a una persona o a un canale di scolo: P. 3 8 4

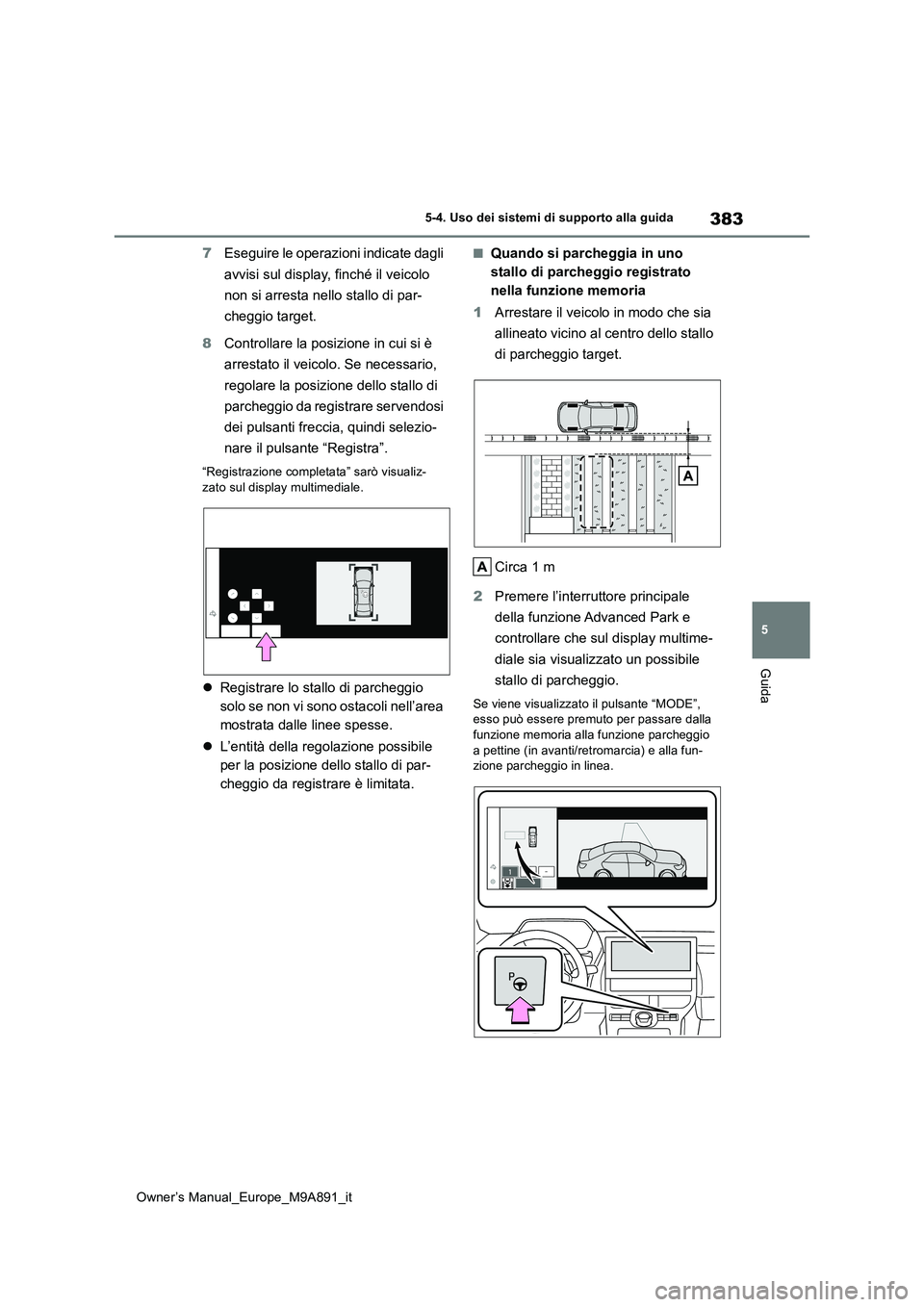

383
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
7Eseguire le operazioni indicate dagli
avvisi sul display, finché il veicolo
non si arresta nello stallo di par-
cheggio target.
8 Controllare la posizione in cui si è
arrestato il veicolo. Se necessario,
regolare la posizione dello stallo di
parcheggio da registrare servendosi
dei pulsanti freccia, quindi selezio-
nare il pulsante “Registra”.
“Registrazione completata” sarò visualiz- zato sul display multimediale.
 Registrare lo stallo di parcheggio
solo se non vi sono ostacoli nell’area
mostrata dalle linee spesse.
 L’entità della regolazione possibile
per la posizione dello stallo di par-
cheggio da registrare è limitata.
■Quando si parcheggia in uno
stallo di parcheggio registrato
nella funzione memoria
1 Arrestare il veicolo in modo che sia
allineato vicino al centro dello stallo
di parcheggio target.
Circa 1 m
2 Premere l’interruttore principale
della funzione Advanced Park e
controllare che sul display multime-
diale sia visualizzato un possibile
stallo di parcheggio.
Se viene visualizzato il pulsante “MODE”, esso può essere premuto per passare dalla
funzione memoria alla funzione parcheggio a pettine (in avanti/retromarcia) e alla fun-zione parcheggio in linea.

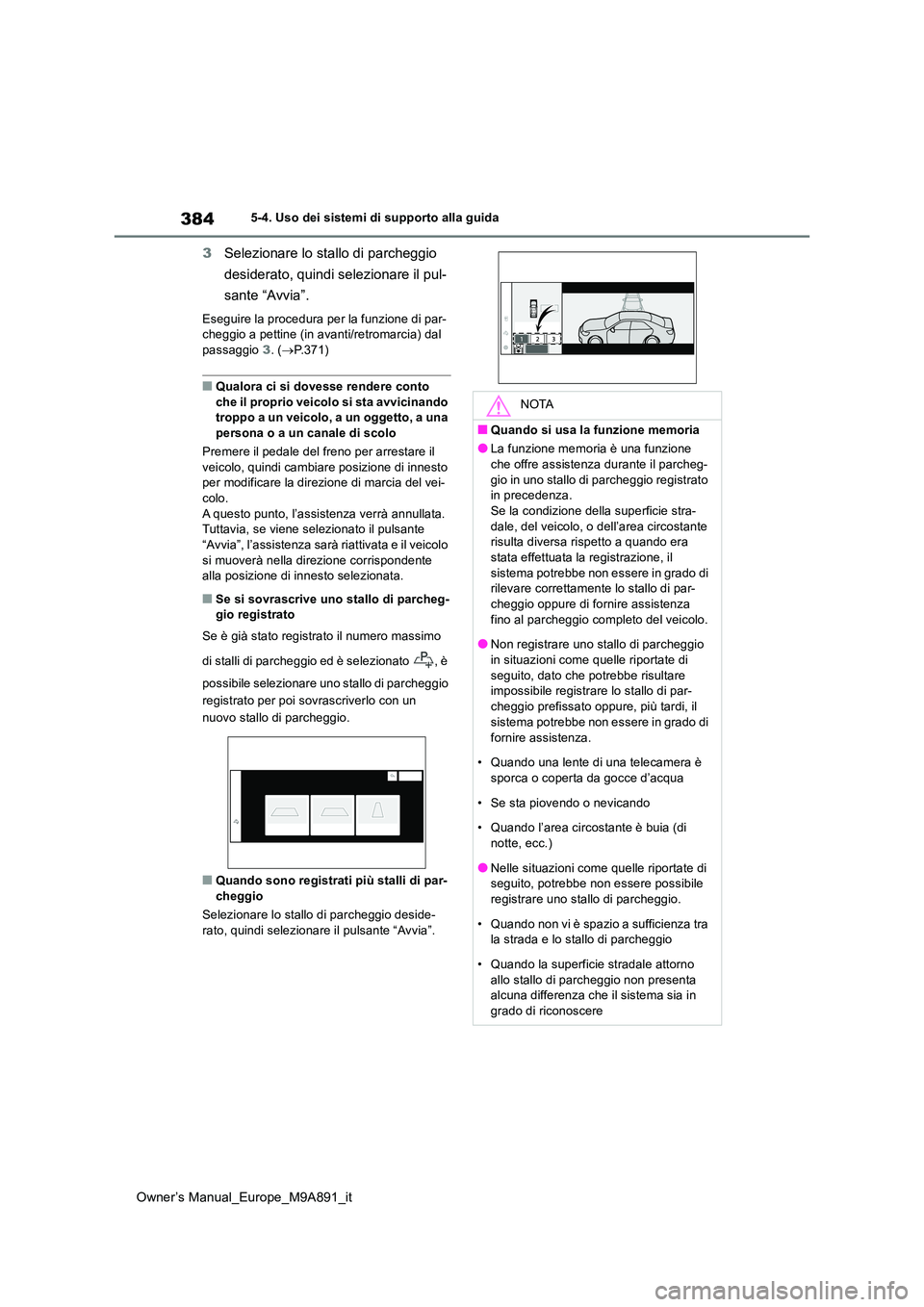

384
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
3Selezionare lo stallo di parcheggio
desiderato, quindi selezionare il pul-
sante “Avvia”.
Eseguire la procedura per la funzione di par- cheggio a pettine (in avanti/retromarcia) dal passaggio 3. (P.371)
■Qualora ci si dovesse rendere conto
che il proprio veicolo si sta avvicinando troppo a un veicolo, a un oggetto, a una persona o a un canale di scolo
Premere il pedale del freno per arrestare il
veicolo, quindi cambiare posizione di innesto per modificare la direz ione di marcia del vei- colo.
A questo punto, l’assistenza verrà annullata. Tuttavia, se viene selezionato il pulsante “Avvia”, l’assistenza sarà riattivata e il veicolo
si muoverà nella direzione corrispondente alla posizione di innesto selezionata.
■Se si sovrascrive uno stallo di parcheg-gio registrato
Se è già stato registrato il numero massimo
di stalli di parcheggio ed è selezionato , è
possibile selezionare uno stallo di parcheggio
registrato per poi sovrascriverlo con un
nuovo stallo di parcheggio.
■Quando sono registrati più stalli di par-
cheggio
Selezionare lo stallo di parcheggio deside- rato, quindi selezionare il pulsante “Avvia”.
NOTA
■Quando si usa la funzione memoria
●La funzione memoria è una funzione
che offre assistenza durante il parcheg- gio in uno stallo di parcheggio registrato in precedenza.
Se la condizione della superficie stra- dale, del veicolo, o dell’area circostante risulta diversa rispetto a quando era
stata effettuata la registrazione, il sistema potrebbe non essere in grado di rilevare correttamente lo stallo di par-
cheggio oppure di fornire assistenza fino al parcheggio completo del veicolo.
●Non registrare uno stallo di parcheggio
in situazioni come quelle riportate di seguito, dato che potrebbe risultare impossibile registrare lo stallo di par-
cheggio prefissato oppure, più tardi, il sistema potrebbe non essere in grado di
fornire assistenza.
• Quando una lente di una telecamera è sporca o coperta da gocce d’acqua
• Se sta piovendo o nevicando
• Quando l’area circostante è buia (di notte, ecc.)
●Nelle situazioni come quelle riportate di seguito, potrebbe non essere possibile registrare uno stallo di parcheggio.
• Quando non vi è spazio a sufficienza tra la strada e lo stallo di parcheggio
• Quando la superficie stradale attorno
allo stallo di parcheggio non presenta alcuna differenza che il sistema sia in grado di riconoscere

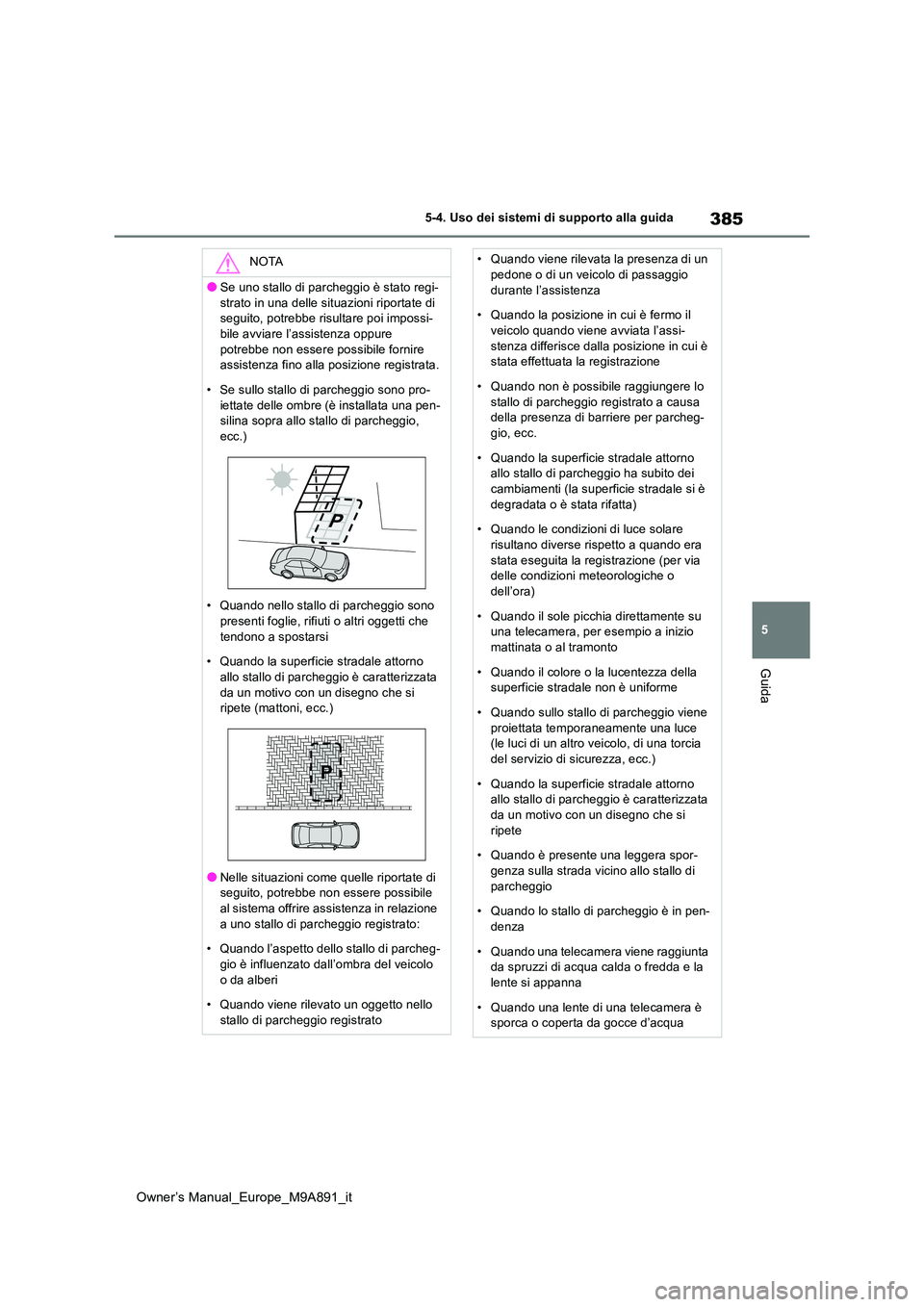

385
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
NOTA
●Se uno stallo di parcheggio è stato regi-
strato in una delle situazioni riportate di seguito, potrebbe risultare poi impossi-bile avviare l’assistenza oppure
potrebbe non essere possibile fornire assistenza fino alla posizione registrata.
• Se sullo stallo di parcheggio sono pro-
iettate delle ombre (è installata una pen- silina sopra allo stallo di parcheggio, ecc.)
• Quando nello stallo di parcheggio sono presenti foglie, rifiuti o altri oggetti che
tendono a spostarsi
• Quando la superficie stradale attorno allo stallo di parcheggio è caratterizzata
da un motivo con un disegno che si ripete (mattoni, ecc.)
●Nelle situazioni come quelle riportate di seguito, potrebbe non essere possibile
al sistema offrire assistenza in relazione a uno stallo di parcheggio registrato:
• Quando l’aspetto dello stallo di parcheg-
gio è influenzato dall’ombra del veicolo o da alberi
• Quando viene rilevato un oggetto nello
stallo di parcheggio registrato
• Quando viene rilevata la presenza di un pedone o di un veicolo di passaggio
durante l’assistenza
• Quando la posizione in cui è fermo il veicolo quando viene avviata l’assi-
stenza differisce dalla posizione in cui è stata effettuata la registrazione
• Quando non è possibile raggiungere lo
stallo di parcheggio registrato a causa della presenza di barriere per parcheg-gio, ecc.
• Quando la superficie stradale attorno allo stallo di parcheggio ha subito dei cambiamenti (la superficie stradale si è
degradata o è stata rifatta)
• Quando le condizioni di luce solare risultano diverse rispetto a quando era
stata eseguita la registrazione (per via delle condizioni meteorologiche o dell’ora)
• Quando il sole picchia direttamente su una telecamera, per esempio a inizio mattinata o al tramonto
• Quando il colore o la lucentezza della superficie stradale non è uniforme
• Quando sullo stallo di parcheggio viene
proiettata temporaneamente una luce (le luci di un altro veicolo, di una torcia del servizio di sicurezza, ecc.)
• Quando la superficie stradale attorno allo stallo di parcheggio è caratterizzata da un motivo con un disegno che si
ripete
• Quando è presente una leggera spor- genza sulla strada vicino allo stallo di
parcheggio
• Quando lo stallo di parcheggio è in pen- denza
• Quando una telecamera viene raggiunta da spruzzi di acqua calda o fredda e la lente si appanna
• Quando una lente di una telecamera è sporca o coperta da gocce d’acqua

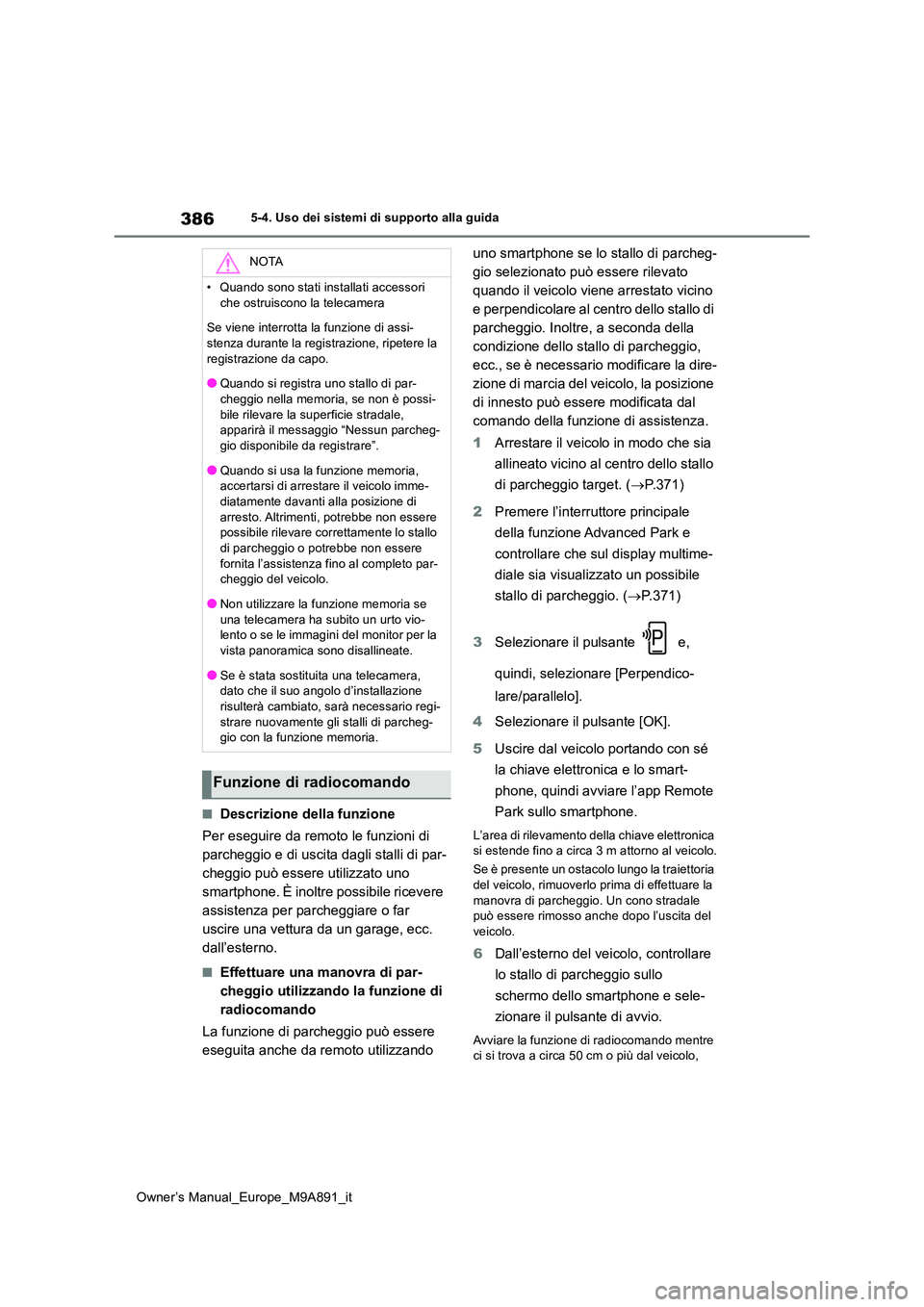

386
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
■Descrizione della funzione
Per eseguire da remoto le funzioni di
parcheggio e di uscita dagli stalli di par-
cheggio può essere utilizzato uno
smartphone. È inoltre possibile ricevere
assistenza per parcheggiare o far
uscire una vettura da un garage, ecc.
dall’esterno.
■Effettuare una manovra di par-
cheggio utilizzando la funzione di
radiocomando
La funzione di parcheggio può essere
eseguita anche da remoto utilizzando
uno smartphone se lo stallo di parcheg-
gio selezionato può essere rilevato
quando il veicolo viene arrestato vicino
e perpendicolare al centro dello stallo di
parcheggio. Inoltre, a seconda della
condizione dello stallo di parcheggio,
ecc., se è necessario modificare la dire-
zione di marcia del veicolo, la posizione
di innesto può essere modificata dal
comando della funzione di assistenza.
1 Arrestare il veicolo in modo che sia
allineato vicino al centro dello stallo
di parcheggio target. ( P.371)
2 Premere l’interruttore principale
della funzione Advanced Park e
controllare che sul display multime-
diale sia visualizzato un possibile
stallo di parcheggio. ( P.371)
3 Selezionare il pulsante e,
quindi, selezionare [Perpendico-
lare/parallelo].
4 Selezionare il pulsante [OK].
5 Uscire dal veicolo portando con sé
la chiave elettronica e lo smart-
phone, quindi avviare l’app Remote
Park sullo smartphone.
L’area di rilevamento della chiave elettronica si estende fino a circa 3 m attorno al veicolo.
Se è presente un ostacolo lungo la traiettoria
del veicolo, rimuoverlo prima di effettuare la manovra di parcheggio. Un cono stradale può essere rimosso anche dopo l’uscita del
veicolo.
6 Dall’esterno del veicolo, controllare
lo stallo di parcheggio sullo
schermo dello smartphone e sele-
zionare il pulsante di avvio.
Avviare la funzione di radiocomando mentre ci si trova a circa 50 cm o più dal veicolo,
NOTA
• Quando sono stati installati accessori
che ostruiscono la telecamera
Se viene interrotta la funzione di assi- stenza durante la registrazione, ripetere la
registrazione da capo.
●Quando si registra uno stallo di par- cheggio nella memoria, se non è possi-
bile rilevare la superficie stradale, apparirà il messaggio “Nessun parcheg-gio disponibile da registrare”.
●Quando si usa la funzione memoria, accertarsi di arrestare il veicolo imme-diatamente davanti alla posizione di
arresto. Altrimenti, potrebbe non essere possibile rilevare correttamente lo stallo di parcheggio o potrebbe non essere
fornita l’assistenza fino al completo par- cheggio del veicolo.
●Non utilizzare la funzione memoria se
una telecamera ha subito un urto vio- lento o se le immagini del monitor per la vista panoramica sono disallineate.
●Se è stata sostituita una telecamera, dato che il suo angolo d’installazione risulterà cambiato, sarà necessario regi-
strare nuovamente gli stalli di parcheg- gio con la funzione memoria.
Funzione di radiocomando

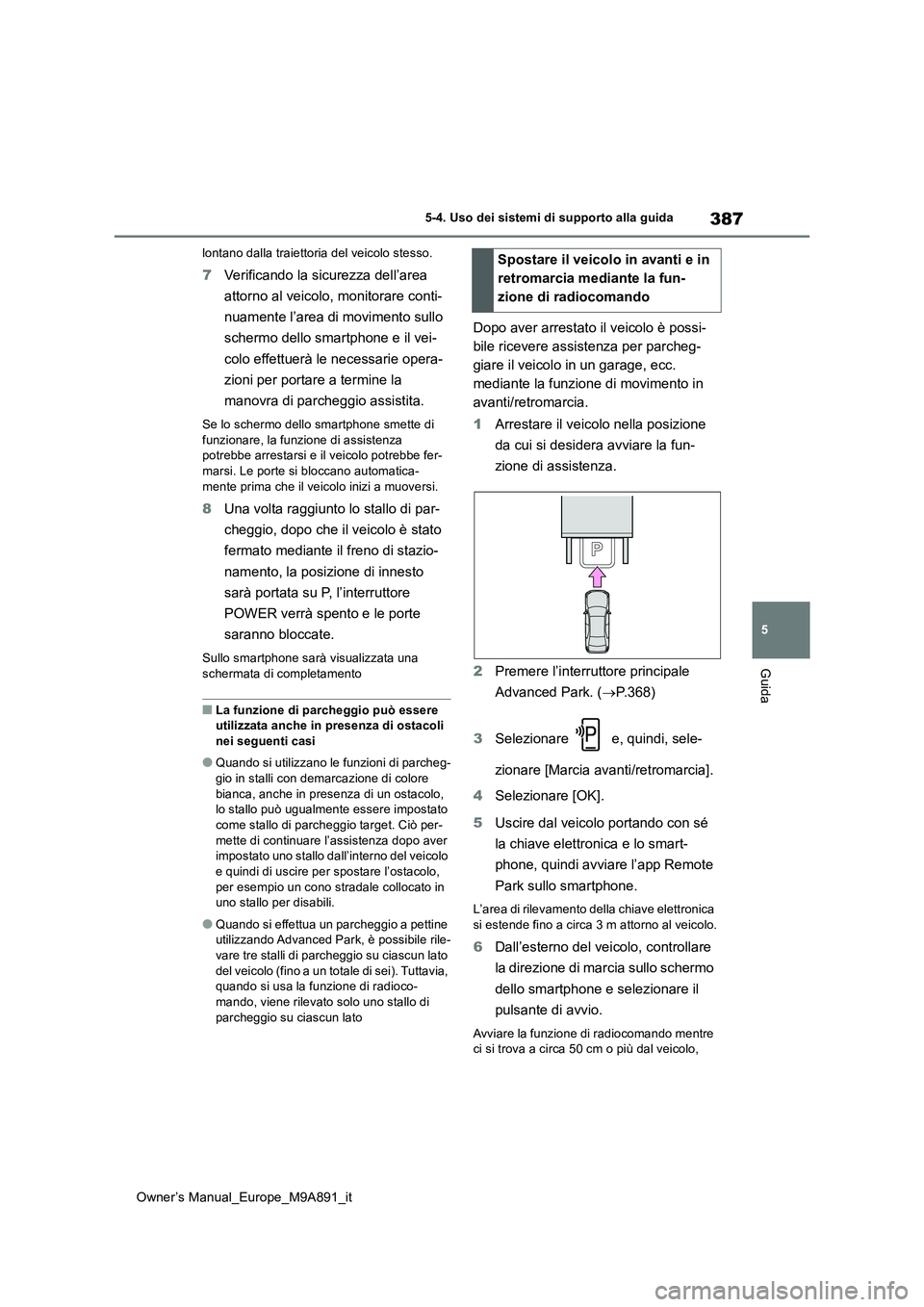

387
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
lontano dalla traiettoria del veicolo stesso.
7Verificando la sicurezza dell’area
attorno al veicolo, monitorare conti-
nuamente l’area di movimento sullo
schermo dello smartphone e il vei-
colo effettuerà le necessarie opera-
zioni per portare a termine la
manovra di parcheggio assistita.
Se lo schermo dello smartphone smette di funzionare, la funzione di assistenza potrebbe arrestarsi e il veicolo potrebbe fer-
marsi. Le porte si bloccano automatica- mente prima che il veicolo inizi a muoversi.
8 Una volta raggiunto lo stallo di par-
cheggio, dopo che il veicolo è stato
fermato mediante il freno di stazio-
namento, la posizione di innesto
sarà portata su P, l’interruttore
POWER verrà spento e le porte
saranno bloccate.
Sullo smartphone sarà visualizzata una schermata di completamento
■La funzione di parcheggio può essere utilizzata anche in presenza di ostacoli
nei seguenti casi
●Quando si utilizzano le funzioni di parcheg-
gio in stalli con demarcazione di colore bianca, anche in presenza di un ostacolo, lo stallo può ugualmente essere impostato
come stallo di parcheggio target. Ciò per- mette di continuare l’assistenza dopo aver impostato uno stallo dall’interno del veicolo
e quindi di uscire per spostare l’ostacolo, per esempio un cono stradale collocato in uno stallo per disabili.
●Quando si effettua un parcheggio a pettine utilizzando Advanced Park, è possibile rile-
vare tre stalli di parcheggio su ciascun lato del veicolo (fino a un totale di sei). Tuttavia, quando si usa la funzione di radioco-
mando, viene rilevato solo uno stallo di parcheggio su ciascun lato
Dopo aver arrestato il veicolo è possi-
bile ricevere assistenza per parcheg-
giare il veicolo in un garage, ecc.
mediante la funzione di movimento in
avanti/retromarcia.
1 Arrestare il veicolo nella posizione
da cui si desidera avviare la fun-
zione di assistenza.
2 Premere l’interruttore principale
Advanced Park. ( P.368)
3 Selezionare e, quindi, sele-
zionare [Marcia avanti/retromarcia].
4 Selezionare [OK].
5 Uscire dal veicolo portando con sé
la chiave elettronica e lo smart-
phone, quindi avviare l’app Remote
Park sullo smartphone.
L’area di rilevamento della chiave elettronica si estende fino a circa 3 m attorno al veicolo.
6 Dall’esterno del veicolo, controllare
la direzione di marcia sullo schermo
dello smartphone e selezionare il
pulsante di avvio.
Avviare la funzione di radiocomando mentre ci si trova a circa 50 cm o più dal veicolo,
Spostare il veicolo in avanti e in
retromarcia mediante la fun-
zione di radiocomando

388

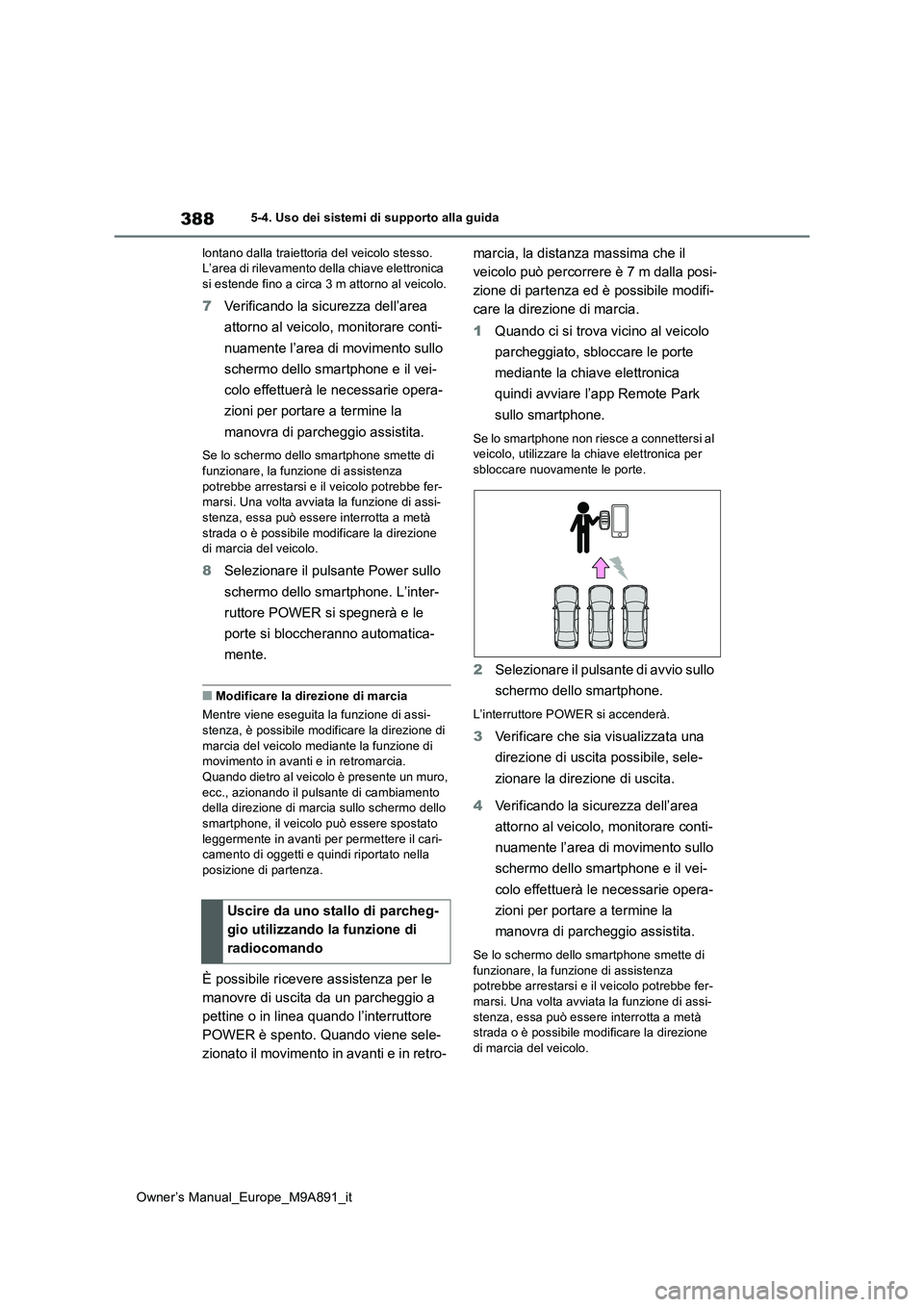

Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
lontano dalla traiettoria del veicolo stesso. L’area di rilevamento della chiave elettronica si estende fino a circa 3 m attorno al veicolo.
7 Verificando la sicurezza dell’area
attorno al veicolo, monitorare conti-
nuamente l’area di movimento sullo
schermo dello smartphone e il vei-
colo effettuerà le necessarie opera-
zioni per portare a termine la
manovra di parcheggio assistita.
Se lo schermo dello smartphone smette di
funzionare, la funzione di assistenza potrebbe arrestarsi e il veicolo potrebbe fer-marsi. Una volta avviata la funzione di assi-
stenza, essa può essere interrotta a metà strada o è possibile modificare la direzione di marcia del veicolo.
8 Selezionare il pulsante Power sullo
schermo dello smartphone. L’inter-
ruttore POWER si spegnerà e le
porte si bloccheranno automatica-
mente.
■Modificare la direzione di marcia
Mentre viene eseguita la funzione di assi- stenza, è possibile modificare la direzione di
marcia del veicolo mediante la funzione di movimento in avanti e in retromarcia. Quando dietro al veicolo è presente un muro,
ecc., azionando il pulsante di cambiamento della direzione di marcia sullo schermo dello smartphone, il veicolo può essere spostato
leggermente in avanti per permettere il cari- camento di oggetti e quindi riportato nella posizione di partenza.
È possibile ricevere assistenza per le
manovre di uscita da un parcheggio a
pettine o in linea quando l’interruttore
POWER è spento. Quando viene sele-
zionato il movimento in avanti e in retro-
marcia, la distanza massima che il
veicolo può percorrere è 7 m dalla posi-
zione di partenza ed è possibile modifi-
care la direzione di marcia.
1 Quando ci si trova vicino al veicolo
parcheggiato, sbloccare le porte
mediante la chiave elettronica
quindi avviare l’app Remote Park
sullo smartphone.
Se lo smartphone non riesce a connettersi al veicolo, utilizzare la chiave elettronica per sbloccare nuovamente le porte.
2 Selezionare il pulsante di avvio sullo
schermo dello smartphone.
L’interruttore POWER si accenderà.
3 Verificare che sia visualizzata una
direzione di uscita possibile, sele-
zionare la direzione di uscita.
4 Verificando la sicurezza dell’area
attorno al veicolo, monitorare conti-
nuamente l’area di movimento sullo
schermo dello smartphone e il vei-
colo effettuerà le necessarie opera-
zioni per portare a termine la
manovra di parcheggio assistita.
Se lo schermo dello smartphone smette di
funzionare, la funzione di assistenza potrebbe arrestarsi e il veicolo potrebbe fer-marsi. Una volta avviata la funzione di assi-
stenza, essa può essere interrotta a metà strada o è possibile modificare la direzione di marcia del veicolo.
Uscire da uno stallo di parcheg-
gio utilizzando la funzione di
radiocomando
