Page 671 of 812
6717-3. Entretien à faire soi-même
7
Entretien et soin
C-HR_OM_Europe_OM10529K
■Feu arrière de brouillard
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3
Page 672 of 812
6727-3. Entretien à faire soi-même
C-HR_OM_Europe_OM10529K
■Clignotants latéraux
Insérez un tournevis plat et
décrochez la patte de la coque
de rétroviseur extérieur.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec du
ruban adhésif.
Décrochez la patte de la coque
en prise sur tout le périmètre.
Décrochez la patte en partie
basse de la coque, puis retirez
la coque.
1
Patte
2
3
Page 673 of 812
6737-3. Entretien à faire soi-même
7
Entretien et soin
C-HR_OM_Europe_OM10529K
Insérez un tournevis plat et
retirez l’optique en faisant levier
vers l’extérieur.
Retirez la douille du logement
de feu clignotant latéral.
Retirez l’ampoule.
Remplacez l’ampoule et
remontez la douille sur le
logement du feu clignotant
latéral.
Alignez les rainures de la douille
avec le logement du feu clignotant
latéral.
4
5
6
7
Page 674 of 812
6747-3. Entretien à faire soi-même
C-HR_OM_Europe_OM10529K
Remontez l’optique.
Insérez la patte de l’optique.
Fixez l’optique.
Rangez le faisceau électrique à
l’arrière de l’optique.
Insérez la patte de la coque.
Accrochez la patte en partie
basse de la coque.
8
1
2
9
10
Page 675 of 812
6757-3. Entretien à faire soi-même
7
Entretien et soin
C-HR_OM_Europe_OM10529K
Accrochez la patte de la coque
en prise sur tout le périmètre.
Enfin, confirmez que la patte
extérieure est bien accrochée.
■Remplacement des ampoules suivantes
Si l’une des ampoules énumérées ci-dessous a grillé, faites-la remplacer
par un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe
quel réparateur fiable.
● Projecteurs (véhicules équipés de type à DEL)
● Feux de position avant/éclairages de jour
● Clignotants avant (véhicules équipés de type à DEL)
● Projecteurs antibrouillard (véhicules équipés de type à DEL)
● Feux stop/arrière
● Clignotants arrière (véhicules équipés de type à DEL)
● Feux de recul (véhicules équipés de type à DEL)
● Troisième feu stop
● Éclairage de rétroviseur extérieur (sur modèles équipés)
11

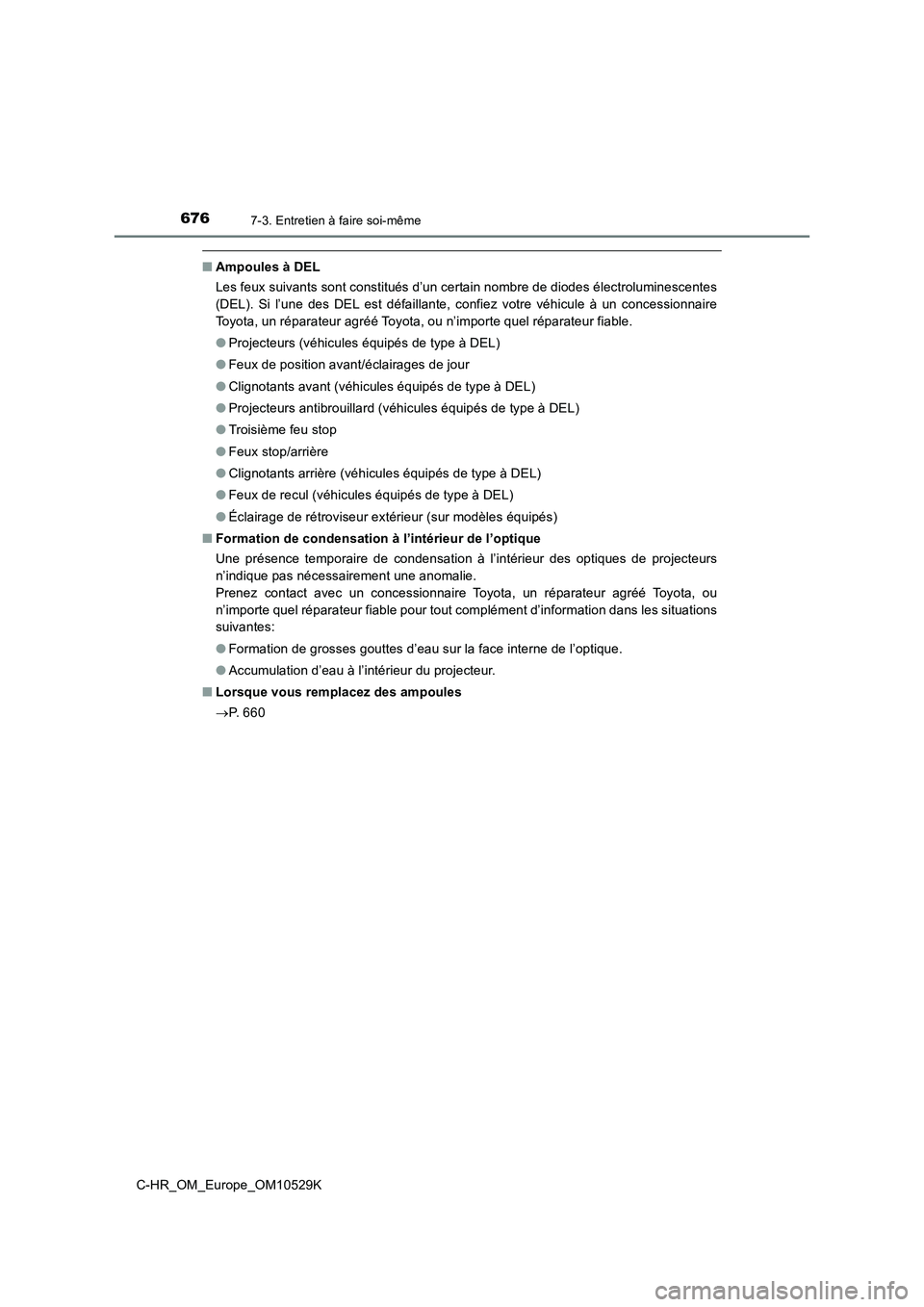

Page 676 of 812

6767-3. Entretien à faire soi-même
C-HR_OM_Europe_OM10529K
■Ampoules à DEL
Les feux suivants sont constitués d’un certain nombre de diodes électroluminescentes
(DEL). Si l’une des DEL est défaillante, confiez votre véhicule à un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
● Projecteurs (véhicules équipés de type à DEL)
● Feux de position avant/éclairages de jour
● Clignotants avant (véhicules équipés de type à DEL)
● Projecteurs antibrouillard (véhicules équipés de type à DEL)
● Troisième feu stop
● Feux stop/arrière
● Clignotants arrière (véhicules équipés de type à DEL)
● Feux de recul (véhicules équipés de type à DEL)
● Éclairage de rétroviseur extérieur (sur modèles équipés)
■ Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condensation à l’intérieur des optiques de projecteurs
n’indique pas nécessairement une anomalie.
Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable pour tout complément d’information dans les situations
suivantes:
● Formation de grosses gouttes d’eau sur la face interne de l’optique.
● Accumulation d’eau à l’intérieur du projecteur.
■ Lorsque vous remplacez des ampoules
P. 6 6 0

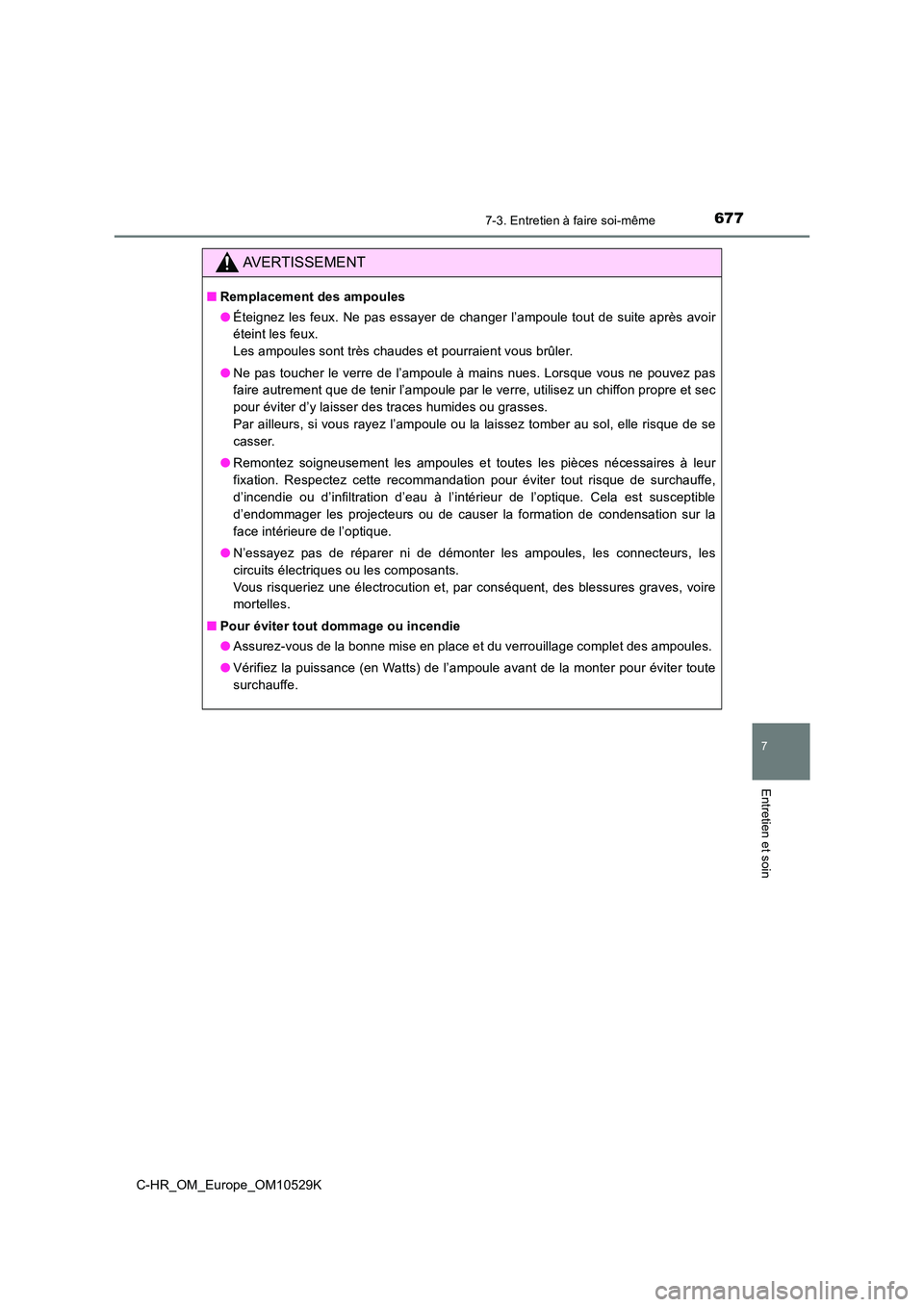

Page 677 of 812

6777-3. Entretien à faire soi-même
7
Entretien et soin
C-HR_OM_Europe_OM10529K
AVERTISSEMENT
■Remplacement des ampoules
● Éteignez les feux. Ne pas essayer de changer l’ampoule tout de suite après avoir
éteint les feux.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne pas toucher le verre de l’ampoule à mains nues. Lorsque vous ne pouvez pas
faire autrement que de tenir l’ampoule par le verre, utilisez un chiffon propre et sec
pour éviter d’y laisser des traces humides ou grasses.
Par ailleurs, si vous rayez l’ampoule ou la laissez tomber au sol, elle risque de se
casser.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires à leur
fixation. Respectez cette recommandation pour éviter tout risque de surchauffe,
d’incendie ou d’infiltration d’eau à l’intérieur de l’optique. Cela est susceptible
d’endommager les projecteurs ou de causer la formation de condensation sur la
face intérieure de l’optique.
● N’essayez pas de réparer ni de démonter les ampoules, les connecteurs, les
circuits électriques ou les composants.
Vous risqueriez une électrocution et, par conséquent, des blessures graves, voire
mortelles.
■ Pour éviter tout dommage ou incendie
● Assurez-vous de la bonne mise en place et du verrouillage complet des ampoules.
● Vérifiez la puissance (en Watts) de l’ampoule avant de la monter pour éviter toute
surchauffe.
Page 678 of 812
6787-3. Entretien à faire soi-même
C-HR_OM_Europe_OM10529K

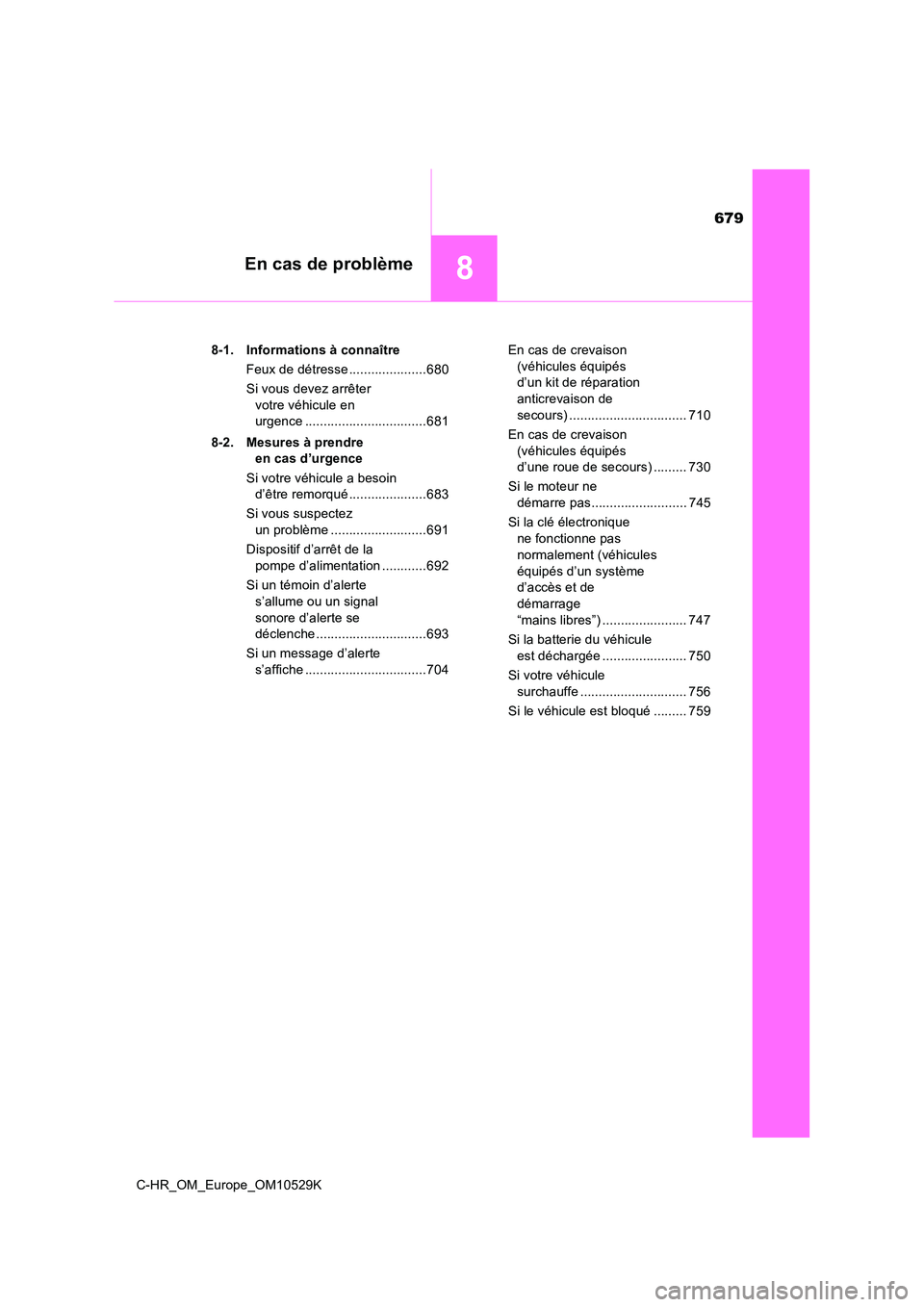

Page 679 of 812

679
8En cas de problème
C-HR_OM_Europe_OM10529K
8-1. Informations à connaître
Feux de détresse .....................680
Si vous devez arrêter
votre véhicule en
urgence .................................681
8-2. Mesures à prendre
en cas d’urgence
Si votre véhicule a besoin
d’être remorqué .....................683
Si vous suspectez
un problème ..........................691
Dispositif d’arrêt de la
pompe d’alimentation ............692
Si un témoin d’alerte
s’allume ou un signal
sonore d’alerte se
déclenche ..............................693
Si un message d’alerte
s’affiche .................................704
En cas de crevaison
(véhicules équipés
d’un kit de réparation
anticrevaison de
secours) ................................ 710
En cas de crevaison
(véhicules équipés
d’une roue de secours) ......... 730
Si le moteur ne
démarre pas.......................... 745
Si la clé électronique
ne fonctionne pas
normalement (véhicules
équipés d’un système
d’accès et de
démarrage
“mains libres”) ....................... 747
Si la batterie du véhicule
est déchargée ....................... 750
Si votre véhicule
surchauffe ............................. 756
Si le véhicule est bloqué ......... 759
Page 680 of 812
6808-1. Informations à connaître
C-HR_OM_Europe_OM10529K
Feux de détresse
Appuyez sur le bouton.
Tous les clignotants sont en
fonctionnement.
Pour les arrêter, appuyez à nouveau
sur le bouton.
■ Feux de détresse
Si vous laissez les feux de détresse en fonctionnement trop longtemps alors que le
moteur est arrêté, la batterie risque de se décharger.
Les feux de détresse servent à avertir les autres usagers de la route
que le véhicule est contraint à l’arrêt pour cause de panne, etc.
