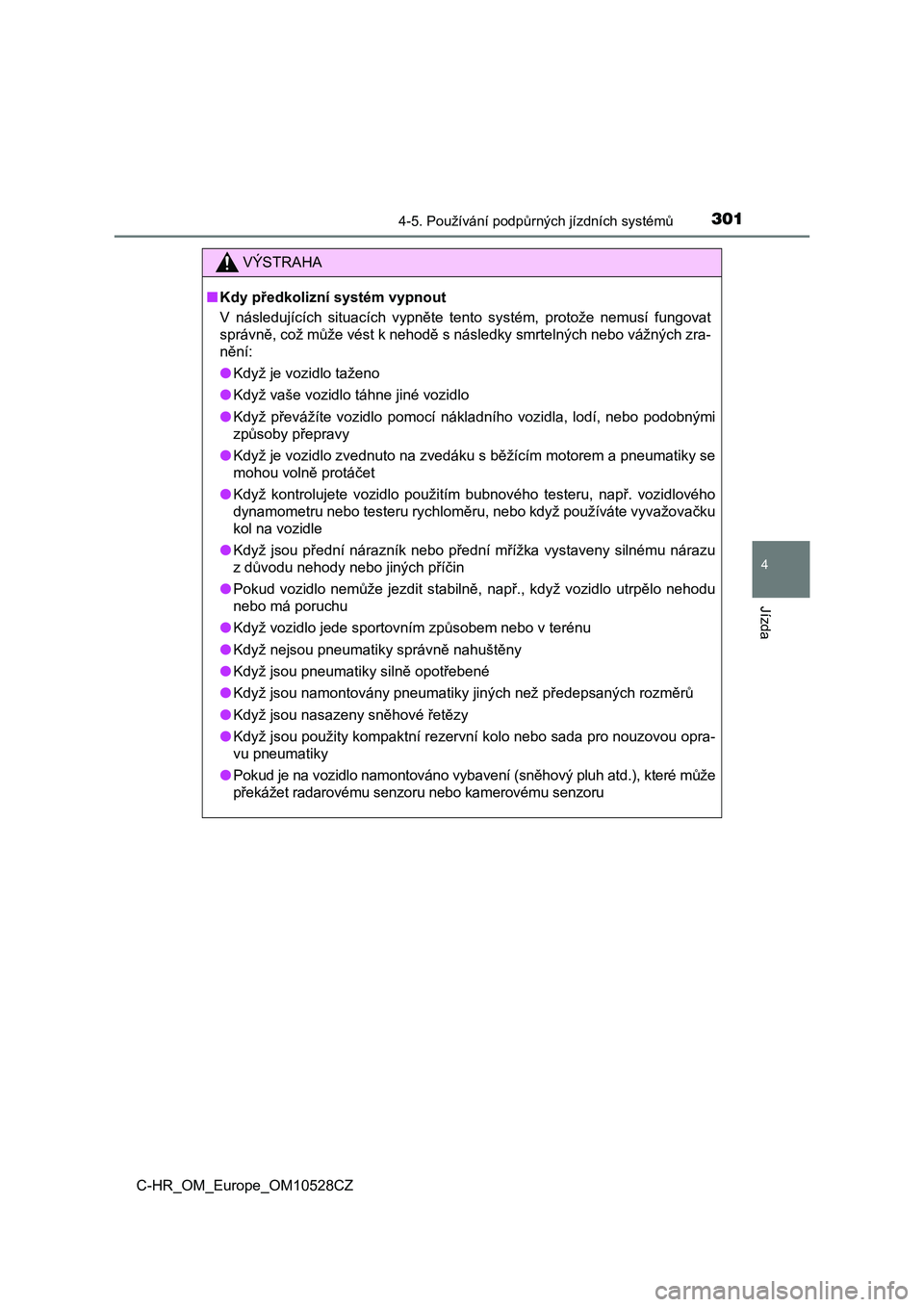

Page 301 of 812

3014-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_OM_Europe_OM10528CZ
VÝSTRAHA
■Kdy předkolizní systém vypnout
V následujících situacích vypněte tento systém, protože nemusí fungovat
správně, což může vést k nehodě s následky smrtelných nebo vážných zra-
nění:
●Když je vozidlo taženo
●Když vaše vozidlo táhne jiné vozidlo
●Když převážíte vozidlo pomocí nákladního vozidla, lodí, nebo podobnými
způsoby přepravy
●Když je vozidlo zvednuto na zvedáku s běžícím motorem a pneumatiky se
mohou volně protáčet
●Když kontrolujete vozidlo použitím bubnového testeru, např. vozidlového
dynamometru nebo testeru rychloměru, nebo když používáte vyvažovačku
kol na vozidle
●Když jsou přední nárazník nebo přední mřížka vystaveny silnému nárazu
z důvodu nehody nebo jiných příčin
●Pokud vozidlo nemůže jezdit stabilně, např., když vozidlo utrpělo nehodu
nebo má poruchu
●Když vozidlo jede sportovním způsobem nebo v terénu
●Když nejsou pneumatiky správně nahuštěny
●Když jsou pneumatiky silně opotřebené
●Když jsou namontovány pneumatiky jiných než předepsaných rozměrů
●Když jsou nasazeny sněhové řetězy
●Když jsou použity kompaktní rezervní kolo nebo sada pro nouzovou opra-
vu pneumatiky
●Pokud je na vozidlo namontováno vybavení (sněhový pluh atd.), které může
překážet radarovému senzoru nebo kamerovému senzoru

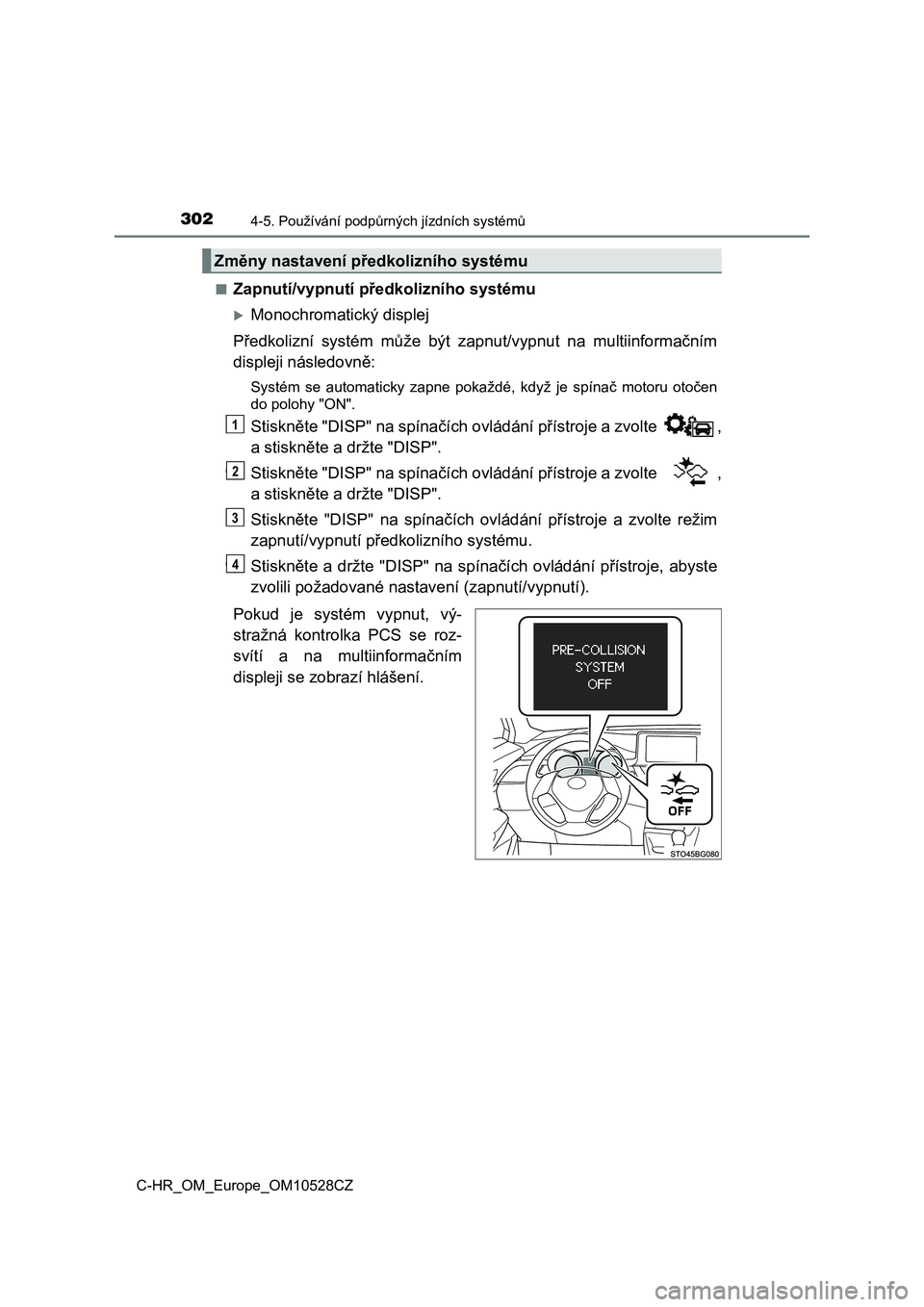

Page 302 of 812

3024-5. Používání podpůrných jízdních systémů
C-HR_OM_Europe_OM10528CZ■
Zapnutí/vypnutí předkolizního systému
Monochromatický displej
Předkolizní systém může být zapnut/vypnut na multiinformačním
displeji následovně:
Systém se automaticky zapne pokaždé, když je spínač motoru otočen
do polohy "ON".
Stiskněte "DISP" na spínačích ovládání přístroje a zvolte ,
a stiskněte a držte "DISP".
Stiskněte "DISP" na spínačích ovládání přístroje a zvolte ,
a stiskněte a držte "DISP".
Stiskněte "DISP" na spínačích ovládání přístroje a zvolte režim
zapnutí/vypnutí předkolizního systému.
Stiskněte a držte "DISP" na spínačích ovládání přístroje, abyste
zvolili požadované nastavení (zapnutí/vypnutí).
Pokud je systém vypnut, vý-
stražná kontrolka PCS se roz-
svítí a na multiinformačním
displeji se zobrazí hlášení.
Změny nastavení předkolizního systému
1
22
3
44

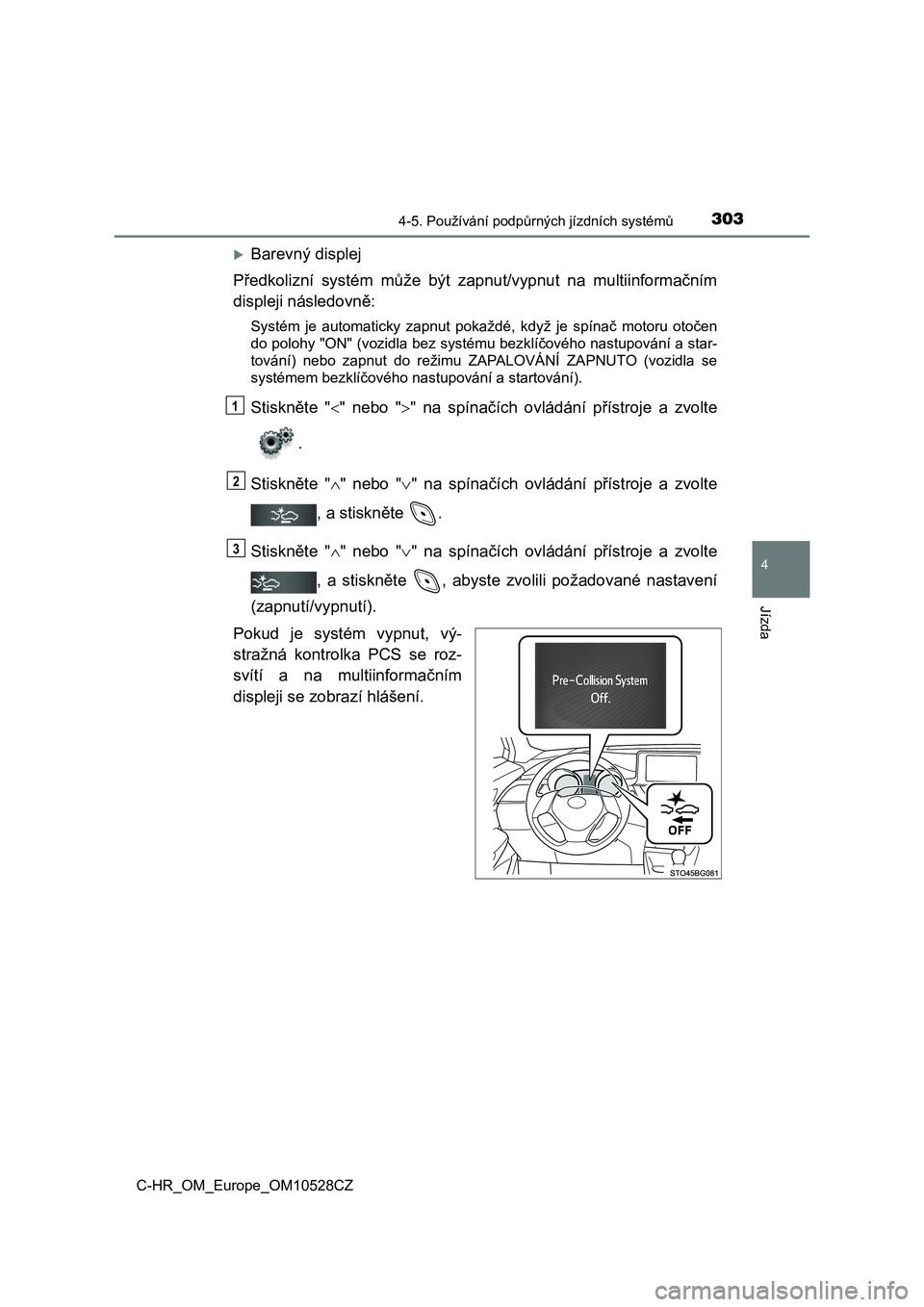

Page 303 of 812

3034-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_OM_Europe_OM10528CZ
Barevný displej
Předkolizní systém může být zap nut/vypnut na multiinformačním
displeji následovně:
Systém je automaticky zapnut pokaždé, když je spínač motoru oto čen
do polohy "ON" (vozidla bez systému bezklíčového nastupování a star-
tování) nebo zapnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se
systémem bezklíčového nastupování a startování).
Stiskněte " " nebo "" na spínačích ovládání přístroje a zvolte
.
Stiskněte " " nebo "" na spínačích ovládání přístroje a zvolte
, a stiskněte .
Stiskněte " " nebo "" na spínačích ovládání přístroje a zvolte
, a stiskněte , abyste zv olili požadované nastavení
(zapnutí/vypnutí).
Pokud je systém vypnut, vý-
stražná kontrolka PCS se roz-
svítí a na multiinformačním
displeji se zobrazí hlášení.
1
2
3
Page 304 of 812

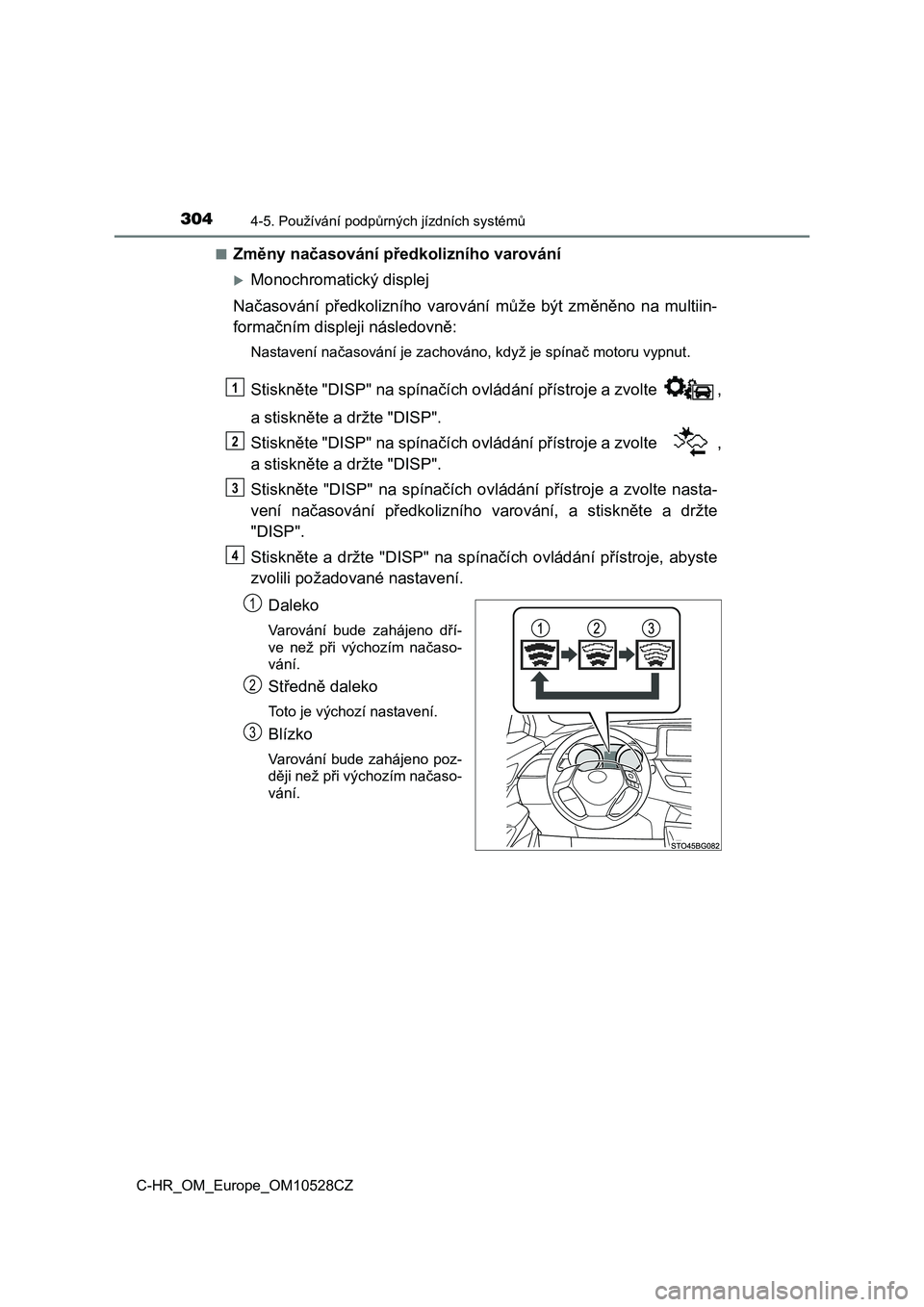

3044-5. Používání podpůrných jízdních systémů
C-HR_OM_Europe_OM10528CZ■
Změny načasování předkolizního varování
Monochromatický displej
Načasování předkolizního varování může být změněno na multiin-
formačním displeji následovně:
Nastavení načasování je zachováno, když je spínač motoru vypnut.
Stiskněte "DISP" na spínačích ovládání přístroje a zvolte ,
a stiskněte a držte "DISP".
Stiskněte "DISP" na spínačích ovládání přístroje a zvolte ,
a stiskněte a držte "DISP".
Stiskněte "DISP" na spínačích ovládání přístroje a zvolte nasta-
vení načasování předkolizního varování, a stiskněte a držte
"DISP".
Stiskněte a držte "DISP" na spínačích ovládání přístroje, abyste
zvolili požadované nastavení.
Daleko
Varování bude zahájeno dří-
ve než při výchozím načaso-
vání.
Středně daleko
Toto je výchozí nastavení.
Blízko
Varování bude zahájeno poz-
ději než při výchozím načaso-
vání.
1
2
3
4
1
2
3

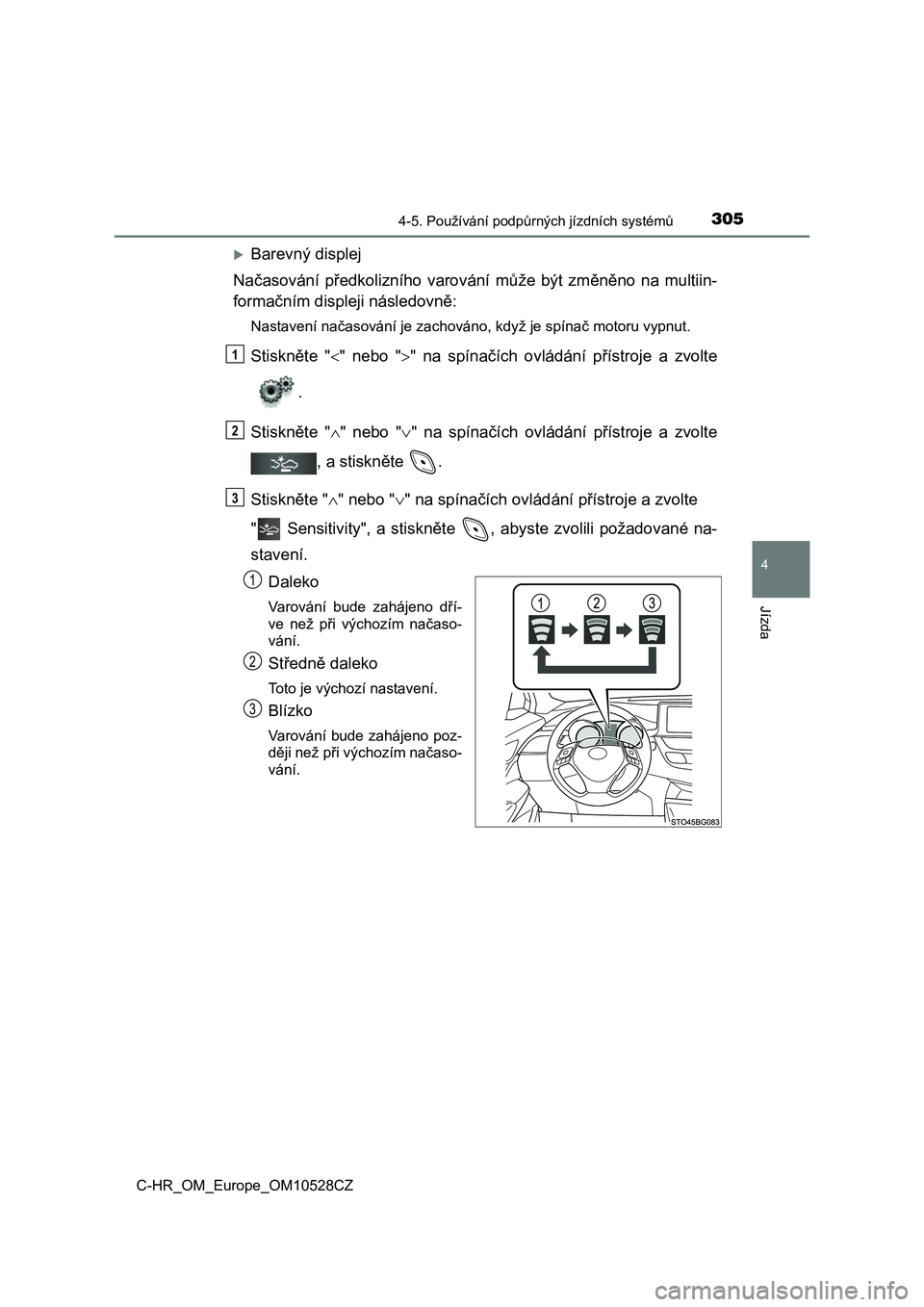

Page 305 of 812

3054-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_OM_Europe_OM10528CZ
Barevný displej
Načasování předkolizního varování může být změněno na multiin-
formačním displeji následovně:
Nastavení načasování je zachováno, když je spínač motoru vypnut .
Stiskněte "" nebo "" na spínačích ovládání přístroje a zvolte
.
Stiskněte " " nebo "" na spínačích ovládání přístroje a zvolte
, a stiskněte .
Stiskněte " " nebo "" na spínačích ovládání přístroje a zvolte
" Sensitivity", a stiskněte , abyste zvolili požadované na-
stavení.
Daleko
Varování bude zahájeno dří-
ve než při výchozím načaso-
vání.
Středně daleko
Toto je výchozí nastavení.
Blízko
Varování bude zahájeno poz-
ději než při výchozím načaso-
vání.
1
2
3
1
2
3

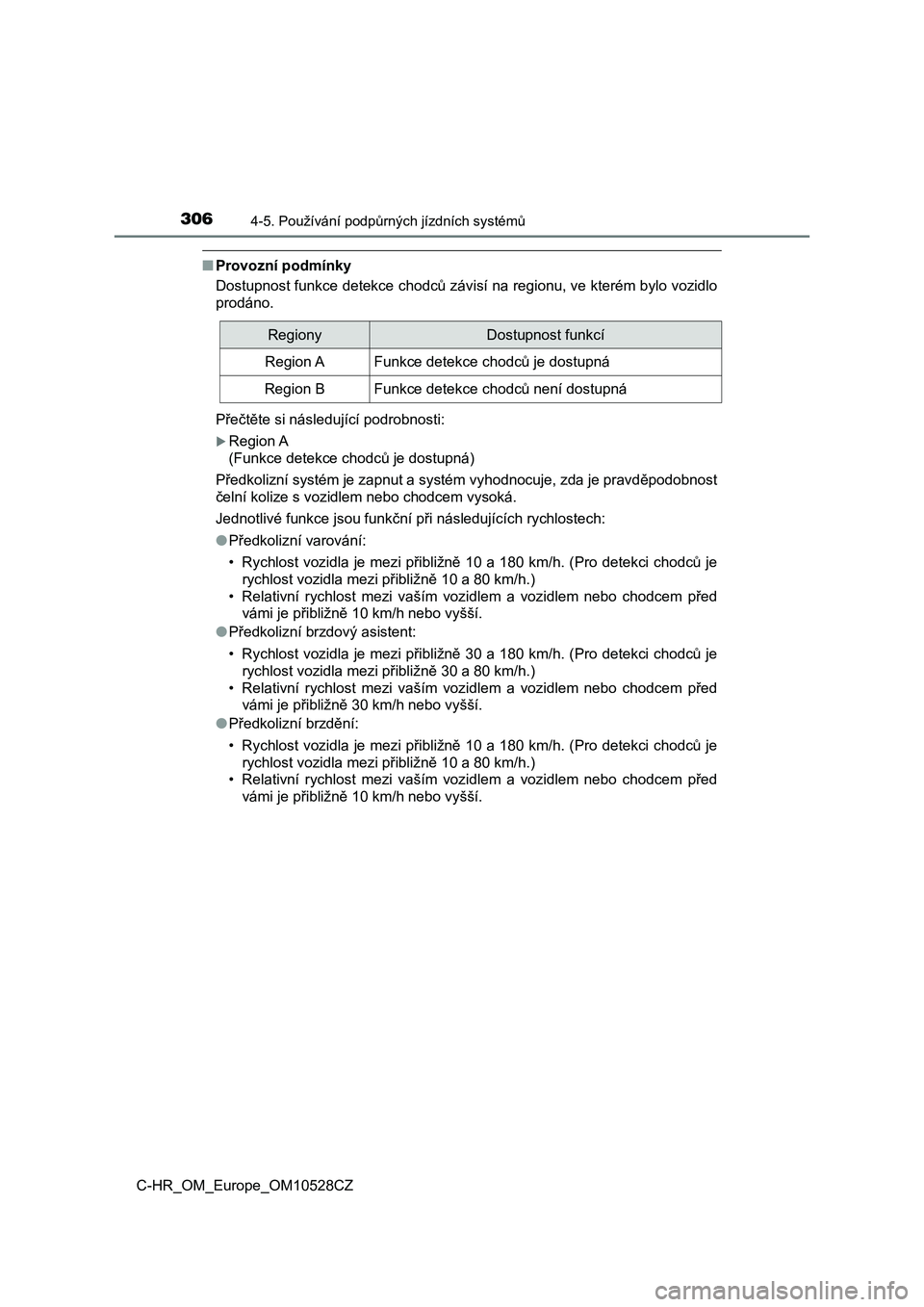

Page 306 of 812

3064-5. Používání podpůrných jízdních systémů
C-HR_OM_Europe_OM10528CZ
■Provozní podmínky
Dostupnost funkce detekce chodců závisí na regionu, ve kterém bylo vozidlo
prodáno.
Přečtěte si následující podrobnosti:
Region A
(Funkce detekce chodců je dostupná)
Předkolizní systém je zapnut a systém vyhodnocuje, zda je pravděpodobnost
čelní kolize s vozidlem nebo chodcem vysoká.
Jednotlivé funkce jsou funkční při následujících rychlostech:
●Předkolizní varování:
• Rychlost vozidla je mezi přibližně 10 a 180 km/h. (Pro detekci chodců je
rychlost vozidla mezi přibližně 10 a 80 km/h.)
• Relativní rychlost mezi vaším vozidlem a vozidlem nebo chodcem před
vámi je přibližně 10 km/h nebo vyšší.
●Předkolizní brzdový asistent:
• Rychlost vozidla je mezi přibližně 30 a 180 km/h. (Pro detekci chodců je
rychlost vozidla mezi přibližně 30 a 80 km/h.)
• Relativní rychlost mezi vaším vozidlem a vozidlem nebo chodcem před
vámi je přibližně 30 km/h nebo vyšší.
●Předkolizní brzdění:
• Rychlost vozidla je mezi přibližně 10 a 180 km/h. (Pro detekci chodců je
rychlost vozidla mezi přibližně 10 a 80 km/h.)
• Relativní rychlost mezi vaším vozidlem a vozidlem nebo chodcem před
vámi je přibližně 10 km/h nebo vyšší.
RegionyDostupnost funkcí
Region AFunkce detekce chodců je dostupná
Region BFunkce detekce chodců není dostupná

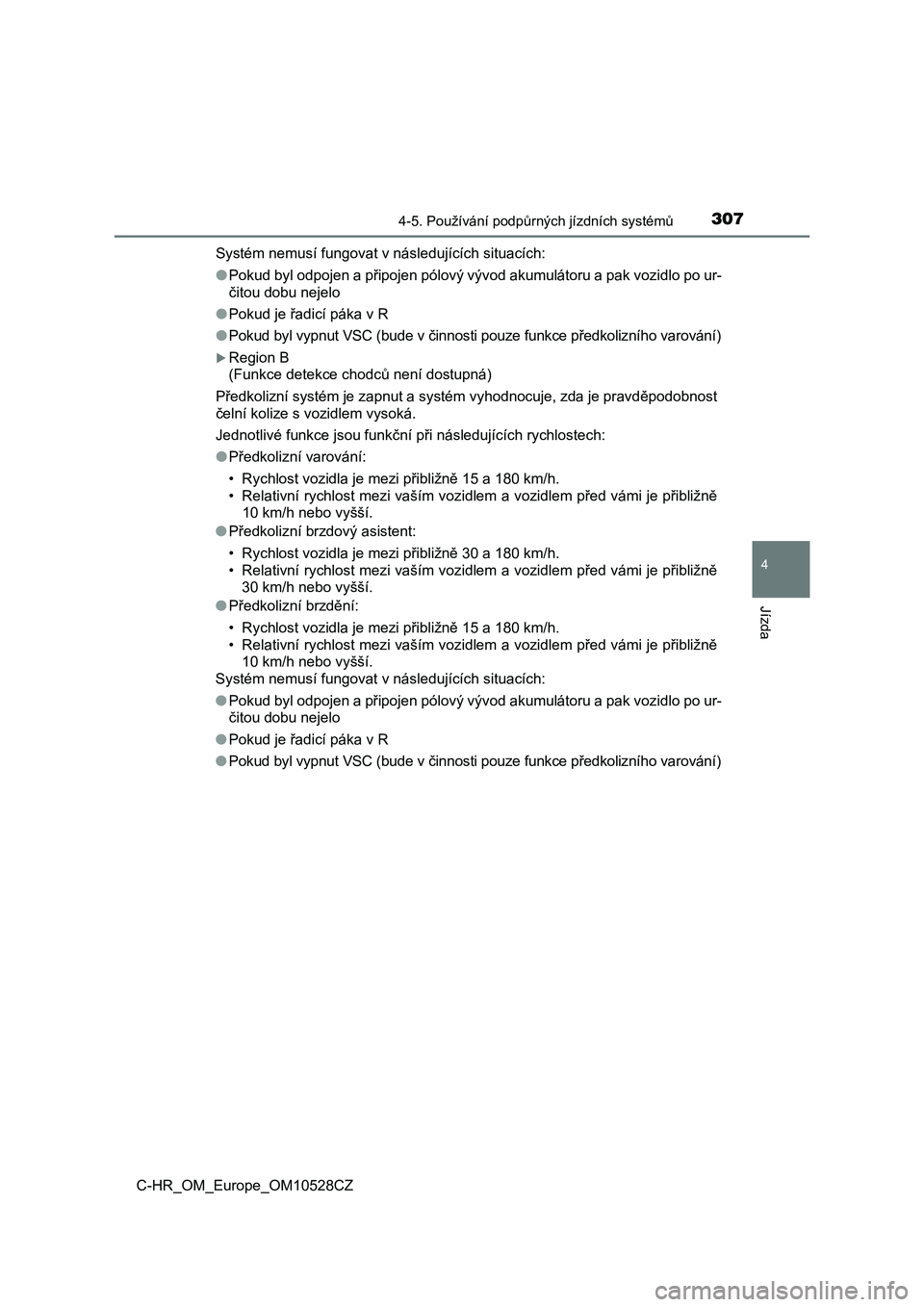

Page 307 of 812

3074-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_OM_Europe_OM10528CZSystém nemusí fungovat v následujících situacích:
●Pokud byl odpojen a připojen pólový vývod akumulátoru a pak vozidlo po ur-
čitou dobu nejelo
●Pokud je řadicí páka v R
●Pokud byl vypnut VSC (bude v činnosti pouze funkce předkolizního varování)
Region B
(Funkce detekce chodců není dostupná)
Předkolizní systém je zapnut a systém vyhodnocuje, zda je pravděpodobnost
čelní kolize s vozidlem vysoká.
Jednotlivé funkce jsou funkční při následujících rychlostech:
●Předkolizní varování:
• Rychlost vozidla je mezi přibližně 15 a 180 km/h.
• Relativní rychlost mezi vaším vozidlem a vozidlem před vámi je přibližně
10 km/h nebo vyšší.
●Předkolizní brzdový asistent:
• Rychlost vozidla je mezi přibližně 30 a 180 km/h.
• Relativní rychlost mezi vaším vozidlem a vozidlem před vámi je přibližně
30 km/h nebo vyšší.
●Předkolizní brzdění:
• Rychlost vozidla je mezi přibližně 15 a 180 km/h.
• Relativní rychlost mezi vaším vozidlem a vozidlem před vámi je přibližně
10 km/h nebo vyšší.
Systém nemusí fungovat v následujících situacích:
●Pokud byl odpojen a připojen pólový vývod akumulátoru a pak vozidlo po ur-
čitou dobu nejelo
●Pokud je řadicí páka v R
●Pokud byl vypnut VSC (bude v činnosti pouze funkce předkolizního varování)

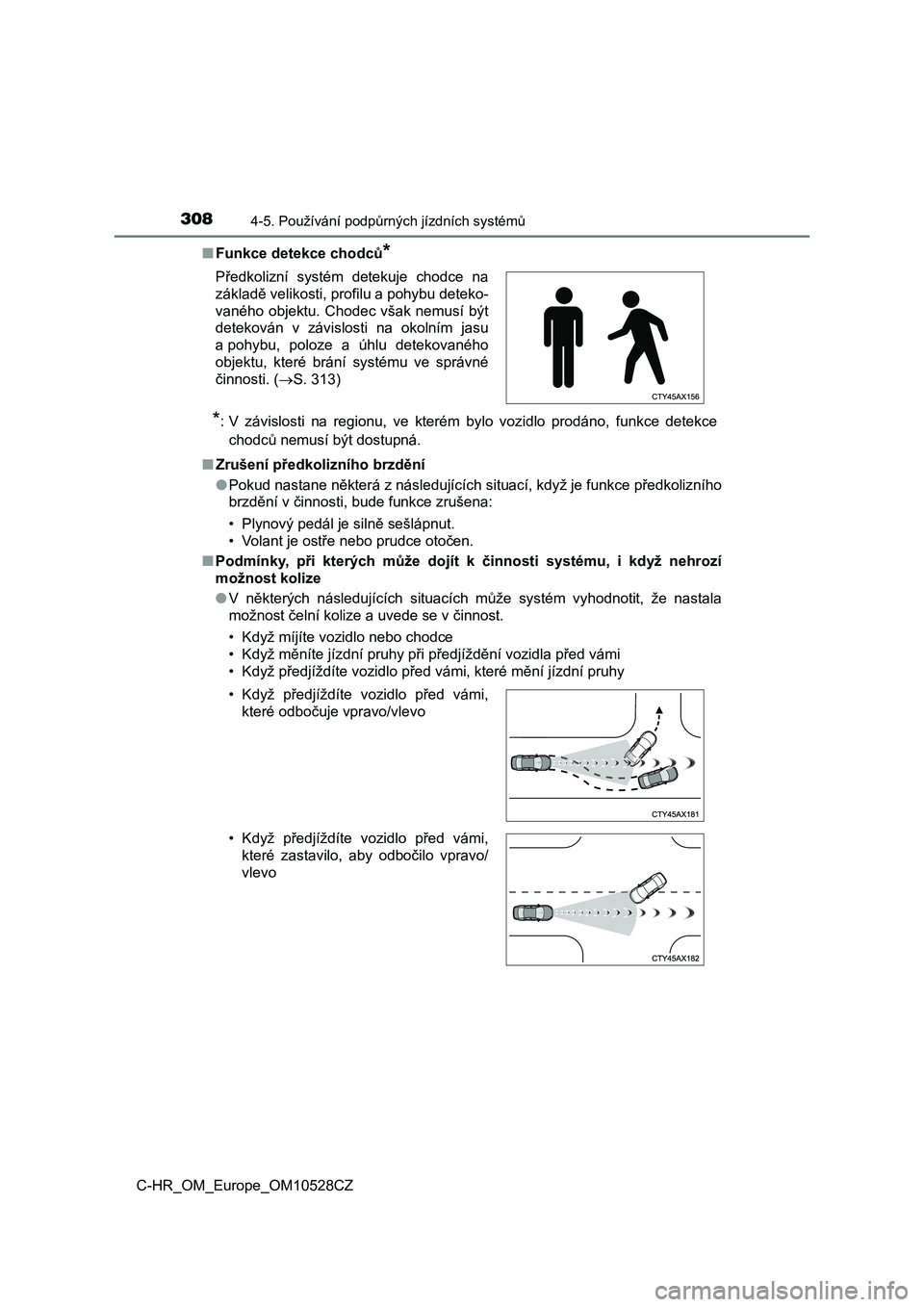

Page 308 of 812

3084-5. Používání podpůrných jízdních systémů
C-HR_OM_Europe_OM10528CZ■Funkce detekce chodců
*
*
: V závislosti na regionu, ve kterém bylo vozidlo prodáno, funkce detekce
chodců nemusí být dostupná.
■Zrušení předkolizního brzdění
●<00330052004e005800470003005100440056005700440051004800030051010c004e00570048005500690003005d0003005100690056004f004800470058004d0074004600740046004b00030056004c00570058004400460074000f0003004e0047005c00
e50003004d00480003004900580051004e0046004800030053[ředkolizního
brzdění v činnosti, bude funkce zrušena:
• Plynový pedál je silně sešlápnut.
• Volant je ostře nebo prudce otočen.
■Podmínky, při kterých může dojít k činnosti systému, i když nehrozí
možnost kolize
●V některých následujících situacích může systém vyhodnotit, že nastala
možnost čelní kolize a uvede se v činnost.
• Když míjíte vozidlo nebo chodce
• Když měníte jízdní pruhy při předjíždění vozidla před vámi
• Když předjíždíte vozidlo před vámi, které mění jízdní pruhy Předkolizní systém detekuje chodce na
základě velikosti, profilu a pohybu deteko-
vaného objektu. Chodec však nemusí být
detekován v závislosti na okolním jasu
a pohybu, poloze a úhlu detekovaného
objektu, které brání systému ve správné
činnosti. (S. 313)
• Když předjíždíte vozidlo před vámi,
které odbočuje vpravo/vlevo
• Když předjíždíte vozidlo před vámi,
které zastavilo, aby odbočilo vpravo/
vlevo
Page 309 of 812

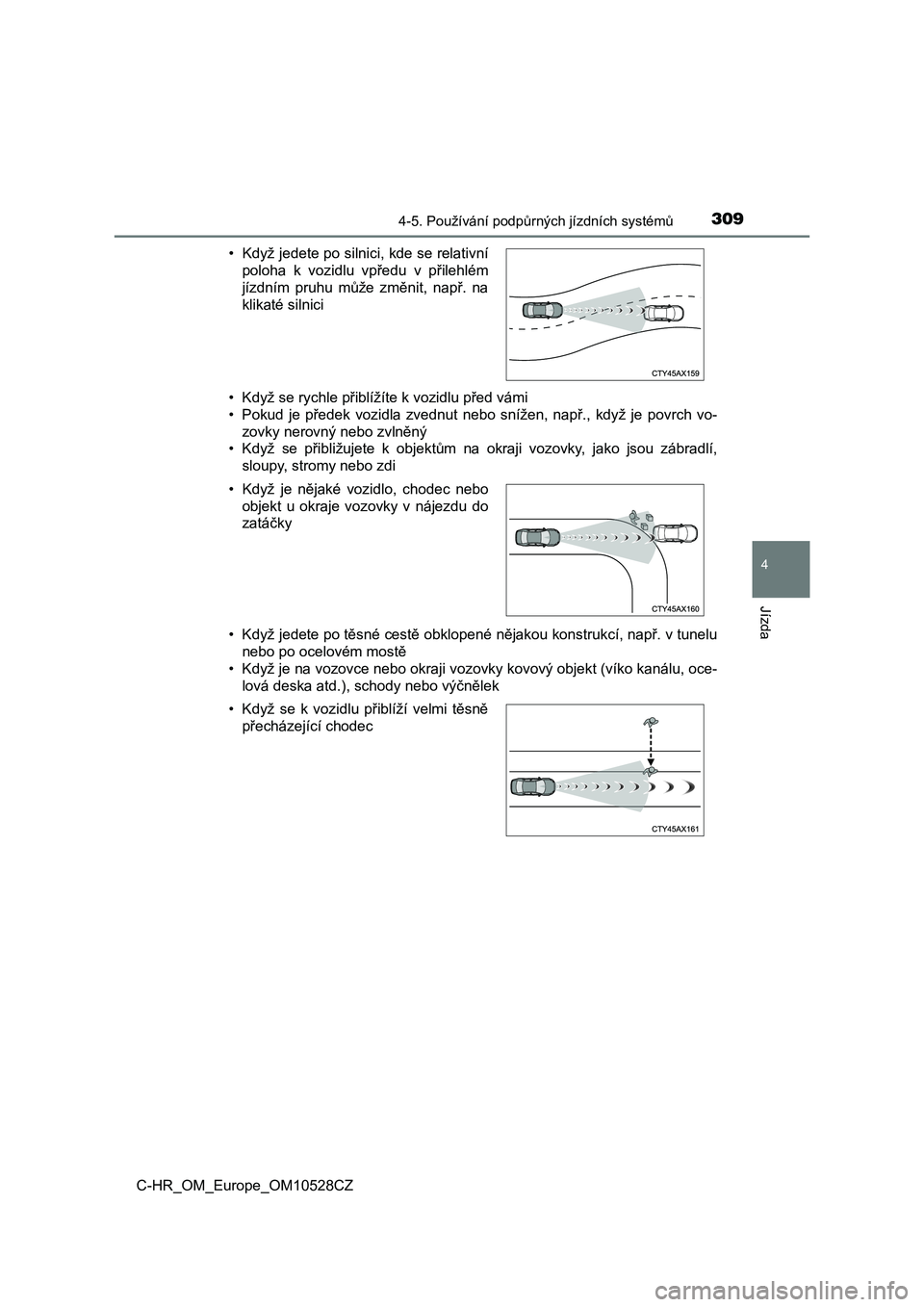

3094-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_OM_Europe_OM10528CZ• Když se rychle přiblížíte k vozidlu před vámi
• Pokud je předek vozidla zvednut nebo snížen, např., když je povrch vo-
zovky nerovný nebo zvlněný
• Když se přibližujete k objektům na okraji vozovky, jako jsou zábradlí,
sloupy, stromy nebo zdi
• Když jedete po těsné cestě obklopené nějakou konstrukcí, např. v tunelu
nebo po ocelovém mostě
• Když je na vozovce nebo okraji vozovky kovový objekt (víko kanálu, oce-
lová deska atd.), schody nebo výčnělek • Když jedete po silnici, kde se relativní
poloha k vozidlu vpředu v přilehlém
jízdním pruhu může změnit, např. na
klikaté silnici
• Když je nějaké vozidlo, chodec nebo
objekt u okraje vozovky v nájezdu do
zatáčky
• Když se k vozidlu přiblíží velmi těsně
přecházející chodec

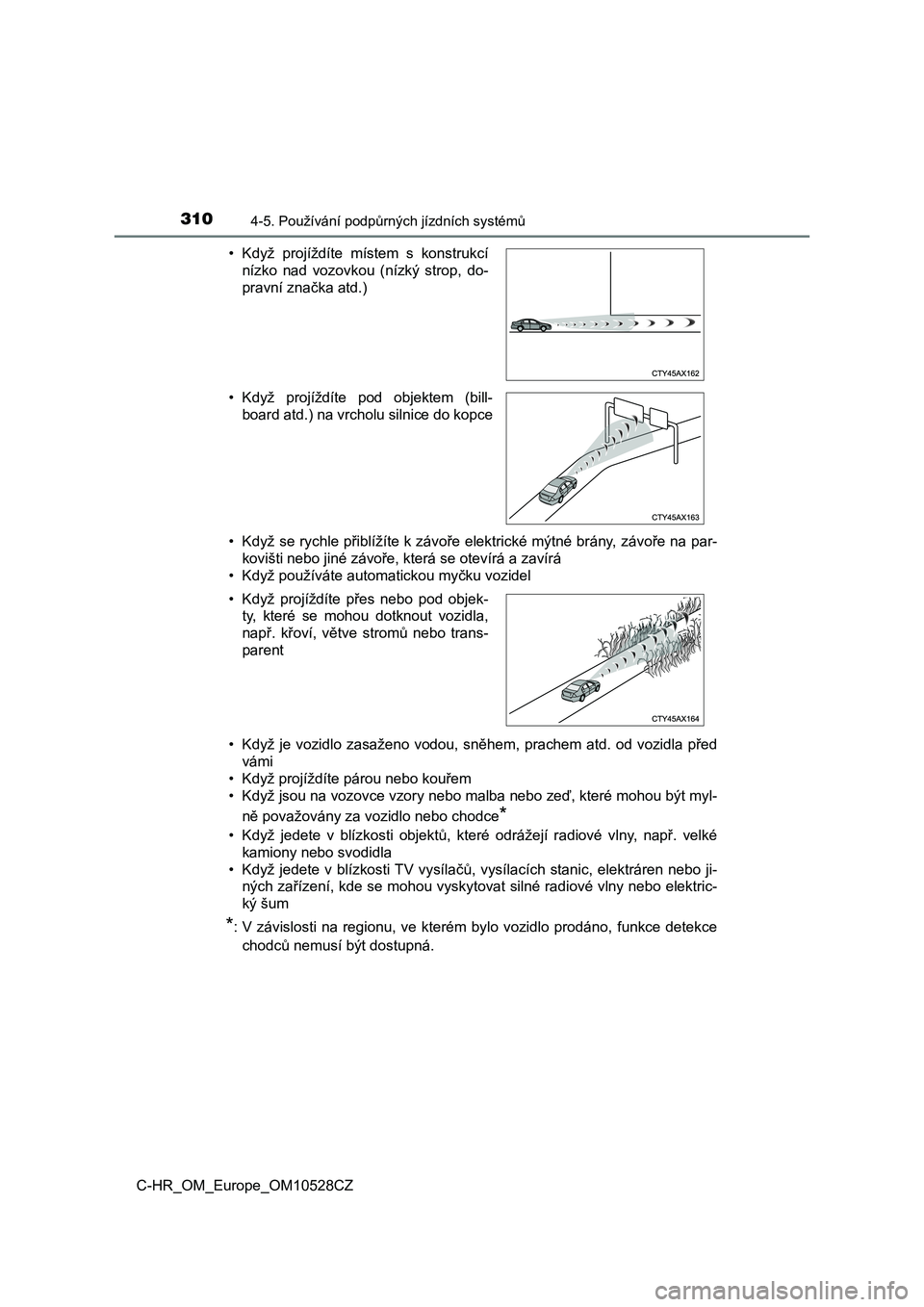

Page 310 of 812

3104-5. Používání podpůrných jízdních systémů
C-HR_OM_Europe_OM10528CZ
• Když se rychle přiblížíte k závoře elektrické mýtné brány, záv oře na par-
kovišti nebo jiné závoře, která se otevírá a zavírá
• Když používáte automatickou myčku vozidel
• Když je vozidlo zasaženo vodou, sněhem, prachem atd. od vozidl a před
vámi
• Když projíždíte párou nebo kouřem
• Když jsou na vozovce vzory nebo malba nebo zeď, které mohou bý t myl-
ně považovány za vozidlo nebo chodce*
• Když jedete v blízkosti objektů, které odrážejí radiové vlny, např. velké
kamiony nebo svodidla
• Když jedete v blízkosti TV vysílačů, vysílacích stanic, elektr áren nebo ji-
ných zařízení, kde se mohou vyskytovat silné radiové vlny nebo elektric-
ký šum
*: V závislosti na regionu, ve kterém bylo vozidlo prodáno, funkc e detekce
chodců nemusí být dostupná.
• Když projíždíte místem s konstrukcí
nízko nad vozovkou (nízký strop, do-
pravní značka atd.)
• Když projíždíte pod objektem (bill-
board atd.) na vrcholu silnice do kopce
• Když projíždíte přes nebo pod objek-
ty, které se mohou dotknout vozidla,
např. křoví, větve stromů nebo trans-
parent
