TOYOTA C-HR 2016 Omistajan Käsikirja (in Finnish)

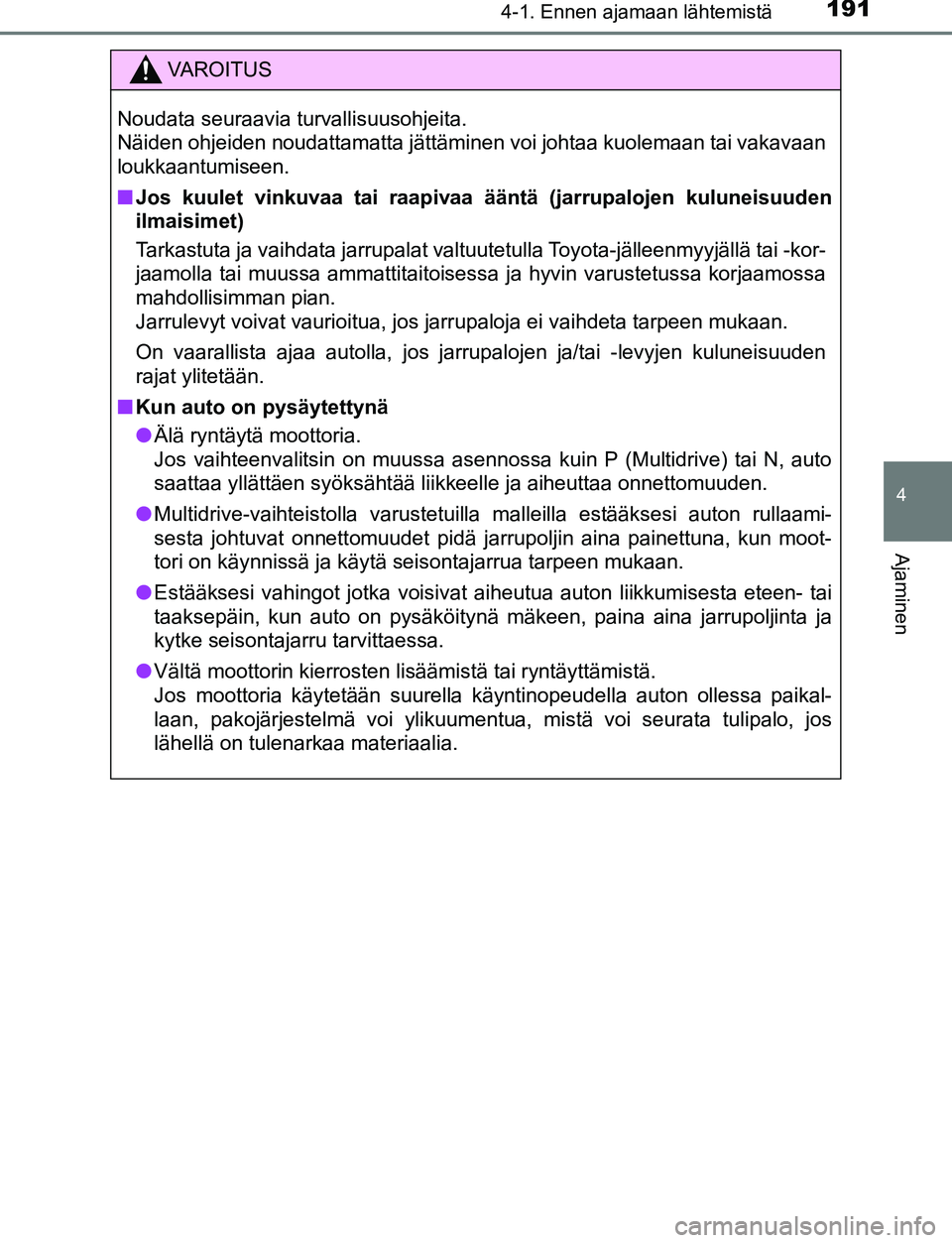

1914-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM10528FI
VAROITUS
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
■Jos kuulet vinkuvaa tai raapivaa ääntä (jarrupalojen kuluneisuuden
ilmaisimet)
Tarkastuta ja vaihdata jarrupalat valtuutetulla Toyota-jälleenmyyjällä tai -kor-
jaamolla tai muussa ammattitaitoisessa ja hyvin varustetussa korjaamossa
mahdollisimman pian.
Jarrulevyt voivat vaurioitua, jos jarrupaloja ei vaihdeta tarpeen mukaan.
On vaarallista ajaa autolla, jos jarrupalojen ja/tai -levyjen kuluneisuuden
rajat ylitetään.
■ Kun auto on pysäytettynä
● Älä ryntäytä moottoria.
Jos vaihteenvalitsin on muussa asennossa kuin P (Multidrive) tai N, auto
saattaa yllättäen syöksähtää liikkeelle ja aiheuttaa o\
nnettomuuden.
● Multidrive-vaihteistolla varustetuilla malleilla estääksesi auton rullaami-
sesta johtuvat onnettomuudet pidä jarrupoljin aina painettuna, kun moot-
tori on käynnissä ja käytä seisontajarrua tarpeen mukaan.
● Estääksesi vahingot jotka voisivat aiheutua auton liikkumisesta eteen- tai
taaksepäin, kun auto on pysäköitynä mäkeen, paina aina jarrupoljinta ja
kytke seisontajarru tarvittaessa.
● Vältä moottorin kierrosten lisäämistä tai ryntäyttämistä.
Jos moottoria käytetään suurella käyntinopeudella auton ollessa \
paikal-
laan, pakojärjestelmä voi ylikuumentua, mistä voi seurata tulipalo, jos
lähellä on tulenarkaa materiaalia.
OM10528FI.book Page 191 Thursday, January 19, 2017 2:19 AM

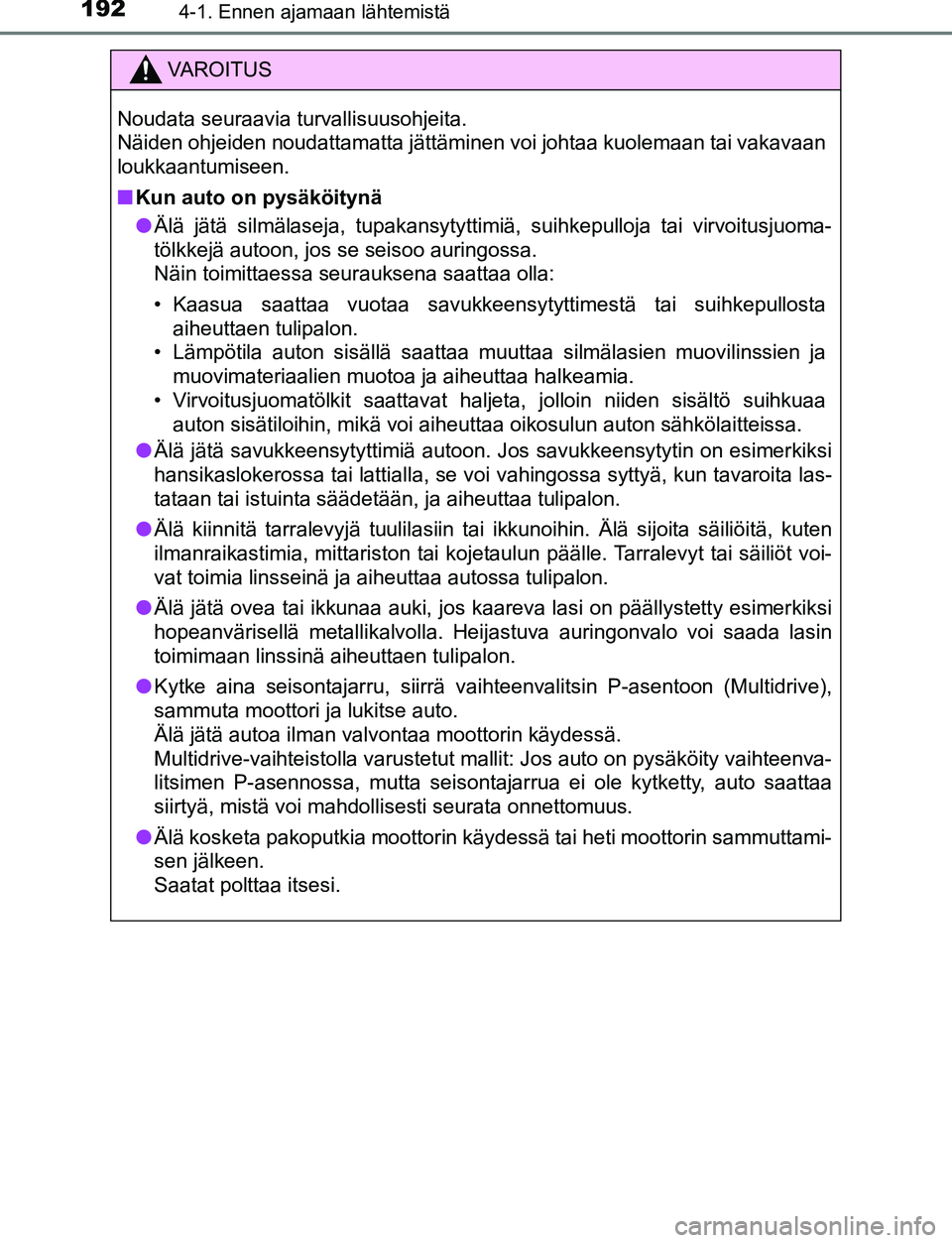

1924-1. Ennen ajamaan lähtemistä
OM10528FI
VAROITUS
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
■Kun auto on pysäköitynä
● Älä jätä silmälaseja, tupakansytyttimiä, suihkepulloja tai virvoitusjuoma-
tölkkejä autoon, jos se seisoo auringossa.
Näin toimittaessa seurauksena saattaa olla:
• Kaasua saattaa vuotaa savukkeensytyttimestä tai suihkepullosta
aiheuttaen tulipalon.
• Lämpötila auton sisällä saattaa muuttaa silmälasien muovilinssien ja
muovimateriaalien muotoa ja aiheuttaa halkeamia.
• Virvoitusjuomatölkit saattavat haljeta, jolloin niiden sisältö suihkuaa auton sisätiloihin, mikä voi aiheuttaa oikosulun auton sähkö\
laitteissa.
● Älä jätä savukkeensytyttimiä autoon. Jos savukkeensytytin on esimerkiksi
hansikaslokerossa tai lattialla, se voi vahingossa syttyä, kun tavaroita las-
tataan tai istuinta säädetään, ja aiheuttaa tulipalon.
● Älä kiinnitä tarralevyjä tuulilasiin tai ikkunoihin. Älä sijoita säiliöitä, kuten
ilmanraikastimia, mittariston tai kojetaulun päälle. Tarralevyt tai säiliöt voi-
vat toimia linsseinä ja aiheuttaa autossa tulipalon.
● Älä jätä ovea tai ikkunaa auki, jos kaareva lasi on päällystetty esimerkiksi
hopeanvärisellä metallikalvolla. Heijastuva auringonvalo voi saada lasin
toimimaan linssinä aiheuttaen tulipalon.
● Kytke aina seisontajarru, siirrä vaihteenvalitsin P-asentoon (Multidrive),
sammuta moottori ja lukitse auto.
Älä jätä autoa ilman valvontaa moottorin käydessä.
Multidrive-vaihteistolla varustetut mallit: Jos auto on pysäköity vaihteenva-
litsimen P-asennossa, mutta seisontajarrua ei ole kytketty, auto saattaa
siirtyä, mistä voi mahdollisesti seurata onnettomuus.
● Älä kosketa pakoputkia moottorin käydessä tai heti moottorin sammuttami-
sen jälkeen.
Saatat polttaa itsesi.
OM10528FI.book Page 192 Thursday, January 19, 2017 2:19 AM

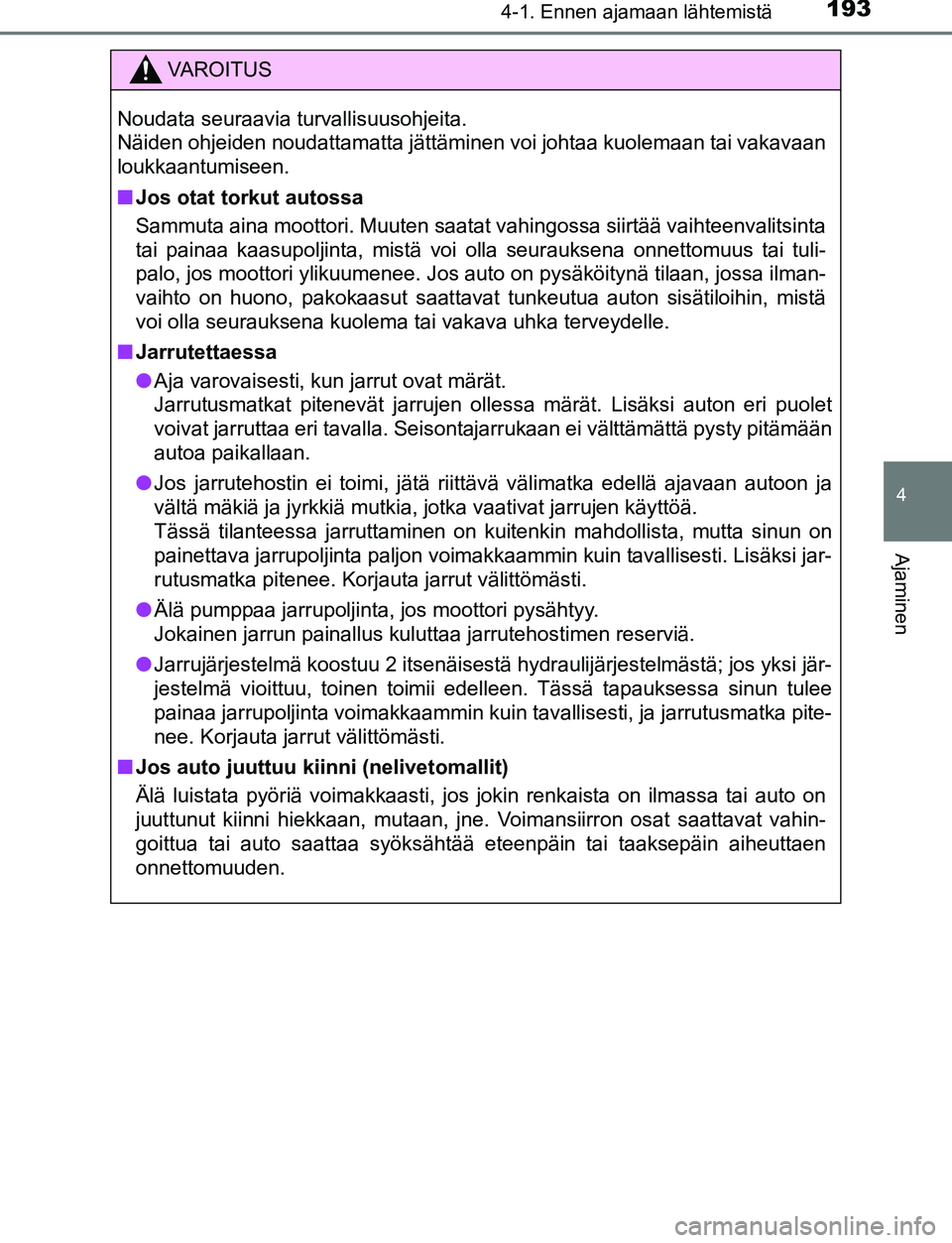

1934-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM10528FI
VAROITUS
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
■Jos otat torkut autossa
Sammuta aina moottori. Muuten saatat vahingossa siirtää vaihteenva\
litsinta
tai painaa kaasupoljinta, mistä voi olla seurauksena onnettomuus tai tuli-
palo, jos moottori ylikuumenee. Jos auto on pysäköitynä tilaan, jossa ilman-
vaihto on huono, pakokaasut saattavat tunkeutua auton sisätiloihin, mistä
voi olla seurauksena kuolema tai vakava uhka terveydelle.
■ Jarrutettaessa
● Aja varovaisesti, kun jarrut ovat märät.
Jarrutusmatkat pitenevät jarrujen ollessa märät. Lisäksi auton eri puolet
voivat jarruttaa eri tavalla. Seisontajarrukaan ei välttämättä pysty pitämään
autoa paikallaan.
● Jos jarrutehostin ei toimi, jätä riittävä välimatka edellä ajavaan autoon ja
vältä mäkiä ja jyrkkiä mutkia, jotka vaativat jarrujen kä\
yttöä.
Tässä tilanteessa jarruttaminen on kuitenkin mahdollista, mutta sinun on
painettava jarrupoljinta paljon voimakkaammin kuin tavallisesti. Lisäksi jar-
rutusmatka pitenee. Korjauta jarrut välittömästi.
● Älä pumppaa jarrupoljinta, jos moottori pysähtyy.
Jokainen jarrun painallus kuluttaa jarrutehostimen reserviä.
● Jarrujärjestelmä koostuu 2 itsenäisestä hydraulijärjestelmästä; jos yksi jär-
jestelmä vioittuu, toinen toimii edelleen. Tässä tapauksessa sinun tulee
painaa jarrupoljinta voimakkaammin kuin tavallisesti, ja jarrutusmatka pite-
nee. Korjauta jarrut välittömästi.
■ Jos auto juuttuu kiinni (nelivetomallit)
Älä luistata pyöriä voimakkaasti, jos jokin renkaista on ilmassa tai auto on
juuttunut kiinni hiekkaan, mutaan, jne. Voimansiirron osat saattavat vahin-
goittua tai auto saattaa syöksähtää eteenpäin tai taaksepäin aiheuttaen
onnettomuuden.
OM10528FI.book Page 193 Thursday, January 19, 2017 2:19 AM

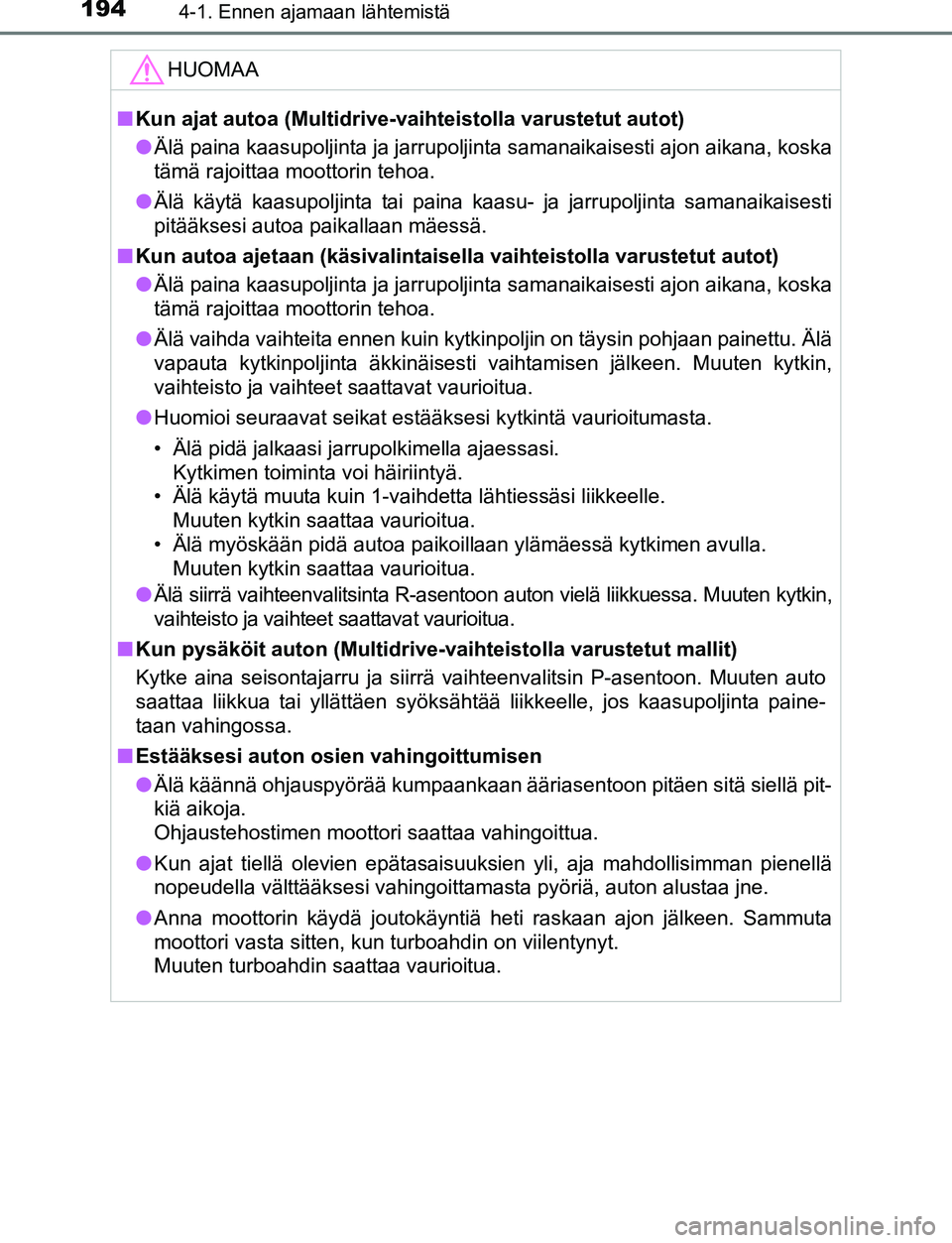

1944-1. Ennen ajamaan lähtemistä
OM10528FI
HUOMAA
■Kun ajat autoa (Multidrive-vai hteistolla varustetut autot)
● Älä paina kaasupoljinta ja jarrupoljinta samanaikaisesti ajon aikana, koska
tämä rajoittaa moottorin tehoa.
● Älä käytä kaasupoljinta tai paina kaasu- ja jarrupoljinta samanaikaisesti
pitääksesi autoa paikallaan mäessä.
■ Kun autoa ajetaan (käsivalintaisella vaihteistolla varustetut autot)
● Älä paina kaasupoljinta ja jarrupoljinta samanaikaisesti ajon aikana, koska
tämä rajoittaa moottorin tehoa.
● Älä vaihda vaihteita ennen kuin kytkinpoljin on täysin pohjaan painettu. Älä
vapauta kytkinpoljinta äkkinäisesti vaihtamisen jälkeen. Muuten kytkin,
vaihteisto ja vaihteet saattavat vaurioitua.
● Huomioi seuraavat seikat estääksesi kytkintä vaurioitumasta.
• Älä pidä jalkaasi jarrupolkimella ajaessasi.
Kytkimen toiminta voi häiriintyä.
• Älä käytä muuta kuin 1-vaihdetta lähtiessäsi liikkeelle.
Muuten kytkin saattaa vaurioitua.
• Älä myöskään pidä autoa paikoillaan ylämäessä kytkimen avulla. Muuten kytkin saattaa vaurioitua.
● Älä siirrä vaihteenvalitsinta R-asentoon auton vielä liikkuessa. Muuten kytkin,
vaihteisto ja vaihteet saattavat vaurioitua.
■ Kun pysäköit auton (Multidrive-vaihteistolla varustetut mallit)
Kytke aina seisontajarru ja siirrä vaihteenvalitsin P-asentoon. Muuten auto
saattaa liikkua tai yllättäen syöksähtää liikkeelle, jos kaasupoljinta paine-
taan vahingossa.
■ Estääksesi auton osien vahingoittumisen
● Älä käännä ohjauspyörää kumpaankaan ääriasentoon pitäen sitä siellä pit-
kiä aikoja.
Ohjaustehostimen moottori saattaa vahingoittua.
● Kun ajat tiellä olevien epätasaisuuksien yli, aja mahdollisimman pienellä
nopeudella välttääksesi vahingoittamasta pyöriä, auton al\
ustaa jne.
● Anna moottorin käydä joutokäyntiä heti raskaan ajon jälke\
en. Sammuta
moottori vasta sitten, kun turboahdin on viilentynyt.
Muuten turboahdin saattaa vaurioitua.
OM10528FI.book Page 194 Thursday, January 19, 2017 2:19 AM

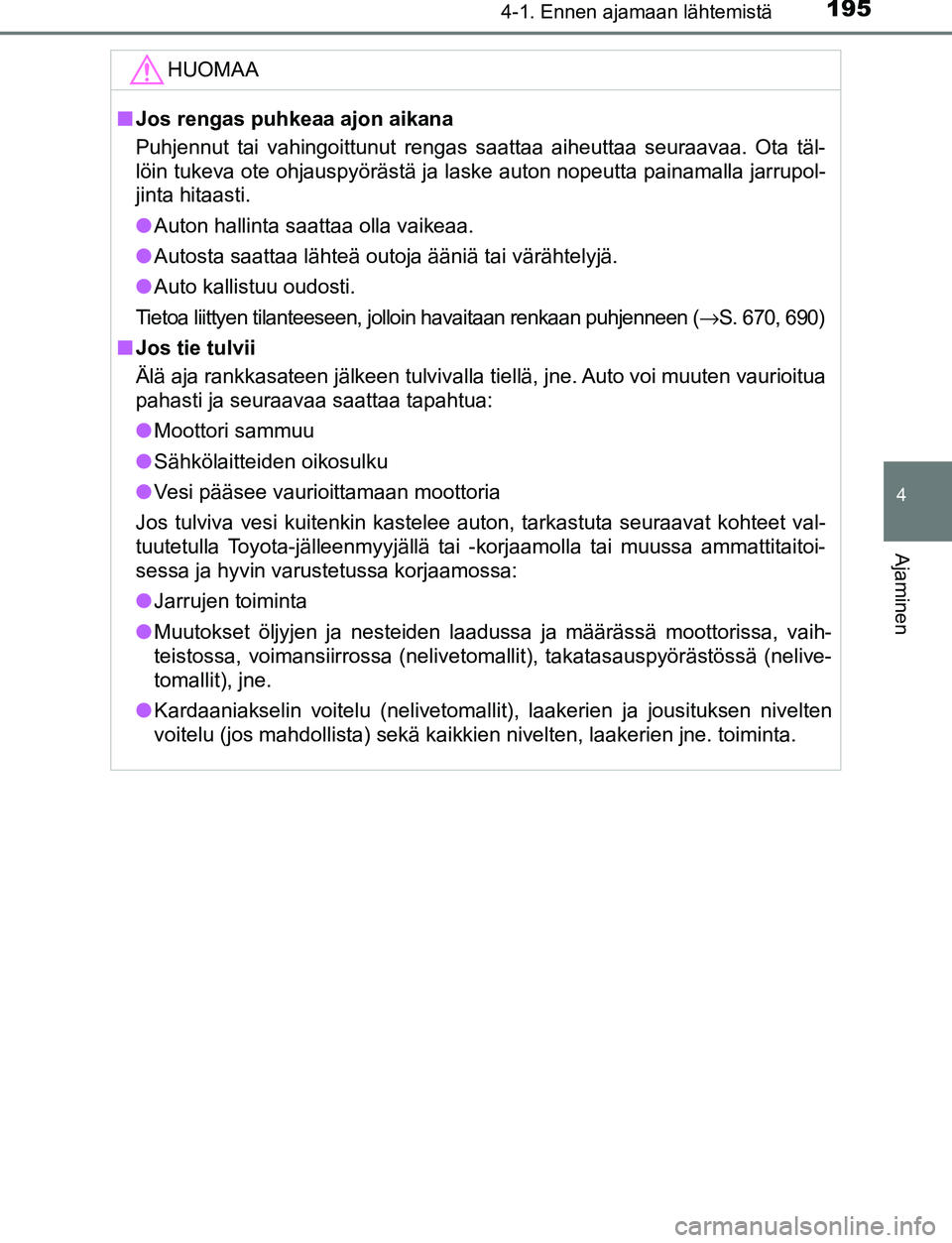

1954-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM10528FI
HUOMAA
■Jos rengas puhkeaa ajon aikana
Puhjennut tai vahingoittunut rengas saattaa aiheuttaa seuraavaa. Ota täl-
löin tukeva ote ohjauspyörästä ja laske auton nopeutta painamalla jarrupol-
jinta hitaasti.
● Auton hallinta saattaa olla vaikeaa.
● Autosta saattaa lähteä outoja ääniä tai värähtelyjä.
● Auto kallistuu oudosti.
Tietoa liittyen tilanteeseen, jolloin havaitaan renkaan puhjenneen ( →S. 670, 690)
■ Jos tie tulvii
Älä aja rankkasateen jälkeen tulvivalla tiellä, jne. Auto voi muuten vaurioitua
pahasti ja seuraavaa saattaa tapahtua:
● Moottori sammuu
● Sähkölaitteiden oikosulku
● Vesi pääsee vaurioittamaan moottoria
Jos tulviva vesi kuitenkin kastelee auton, tarkastuta seuraavat kohteet val-
tuutetulla Toyota-jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoi-
sessa ja hyvin varustetussa korjaamossa:
● Jarrujen toiminta
● Muutokset öljyjen ja nesteiden laadussa ja määrässä moottorissa, vaih-
teistossa, voimansiirrossa (nelivetomallit), takatasauspyörästössä (nelive-
tomallit), jne.
● Kardaaniakselin voitelu (nelivetomallit), laakerien ja jousituksen nivelten
voitelu (jos mahdollista) sekä kaikkien nivelten, laakerien jne. to\
iminta.
OM10528FI.book Page 195 Thursday, January 19, 2017 2:19 AM

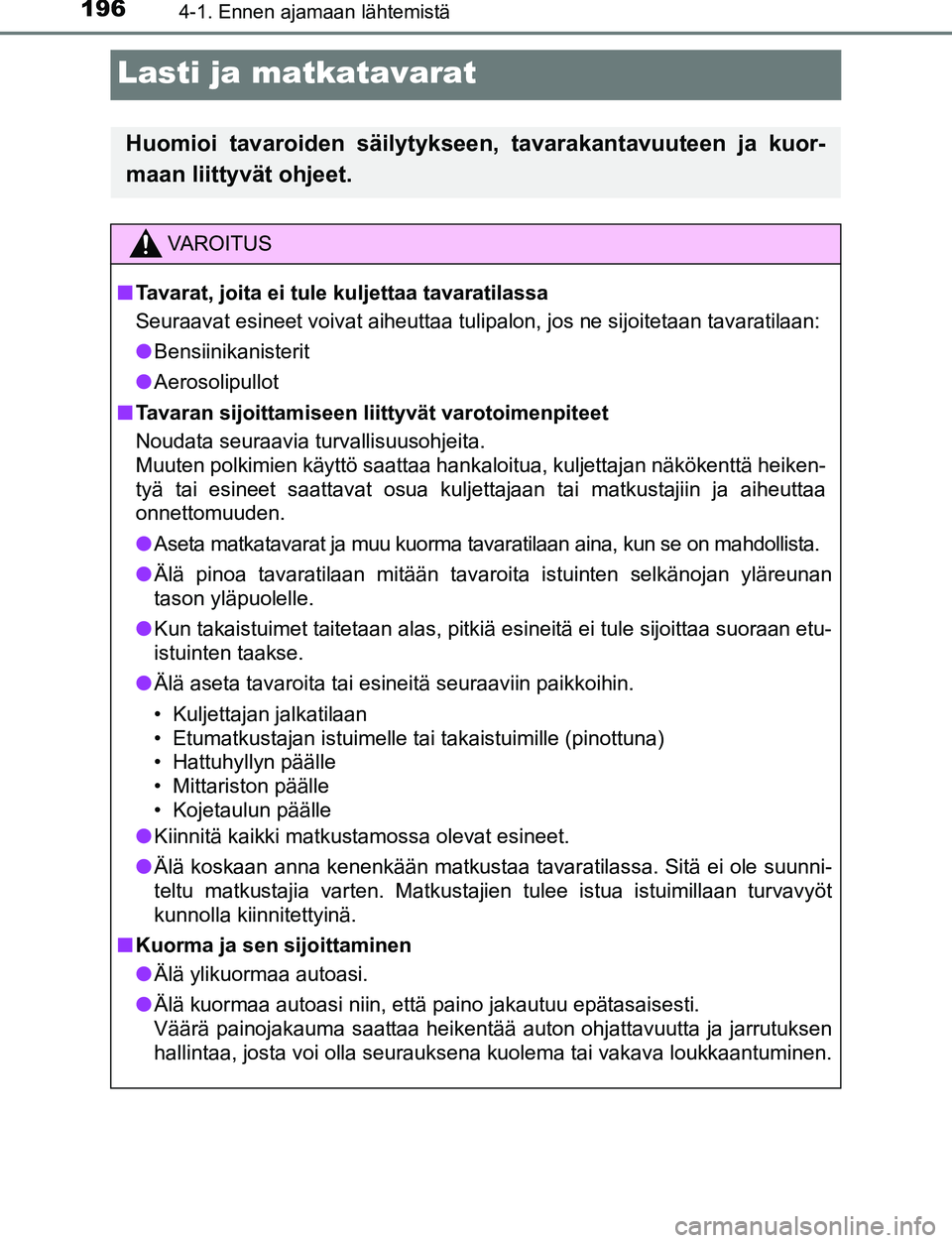

1964-1. Ennen ajamaan lähtemistä
OM10528FI
Lasti ja matkatavarat
Huomioi tavaroiden säilytykseen, tavarakantavuuteen ja kuor-
maan liittyvät ohjeet.
VAROITUS
■Tavarat, joita ei tule kuljettaa tavaratilassa
Seuraavat esineet voivat aiheuttaa tulipalon, jos ne sijoitetaan tavaratilaan:
● Bensiinikanisterit
● Aerosolipullot
■ Tavaran sijoittamiseen liittyvät varotoimenpiteet
Noudata seuraavia turvallisuusohjeita.
Muuten polkimien käyttö saattaa hankaloitua, kuljettajan näkökenttä heiken-
tyä tai esineet saattavat osua kuljettajaan tai matkustajiin ja aiheuttaa
onnettomuuden.
● Aseta matkatavarat ja muu kuorma tava ratilaan aina, kun se on mahdollista.
● Älä pinoa tavaratilaan mitään tavaroita istuinten selkänojan yläreunan
tason yläpuolelle.
● Kun takaistuimet taitetaan alas, pitkiä esineitä ei tule sijoittaa suo\
raan etu-
istuinten taakse.
● Älä aseta tavaroita tai esineitä seuraaviin paikkoihin.
• Kuljettajan jalkatilaan
• Etumatkustajan istuimelle tai takaistuimille (pinottuna)
• Hattuhyllyn päälle
• Mittariston päälle
• Kojetaulun päälle
● Kiinnitä kaikki matkustamossa olevat esineet.
● Älä koskaan anna kenenkään matkustaa tavaratilassa. Sitä ei ole suunni-
teltu matkustajia varten. Matkustajien tulee istua istuimillaan turvavyöt
kunnolla kiinnitettyinä.
■ Kuorma ja sen sijoittaminen
● Älä ylikuormaa autoasi.
● Älä kuormaa autoasi niin, että paino jakautuu epätasaisesti.\

Väärä painojakauma saattaa heikentää auton ohjattavuutta ja jarrutuksen
hallintaa, josta voi olla seurauksena kuolema tai vakava loukkaantuminen\
.
OM10528FI.book Page 196 Thursday, January 19, 2017 2:19 AM

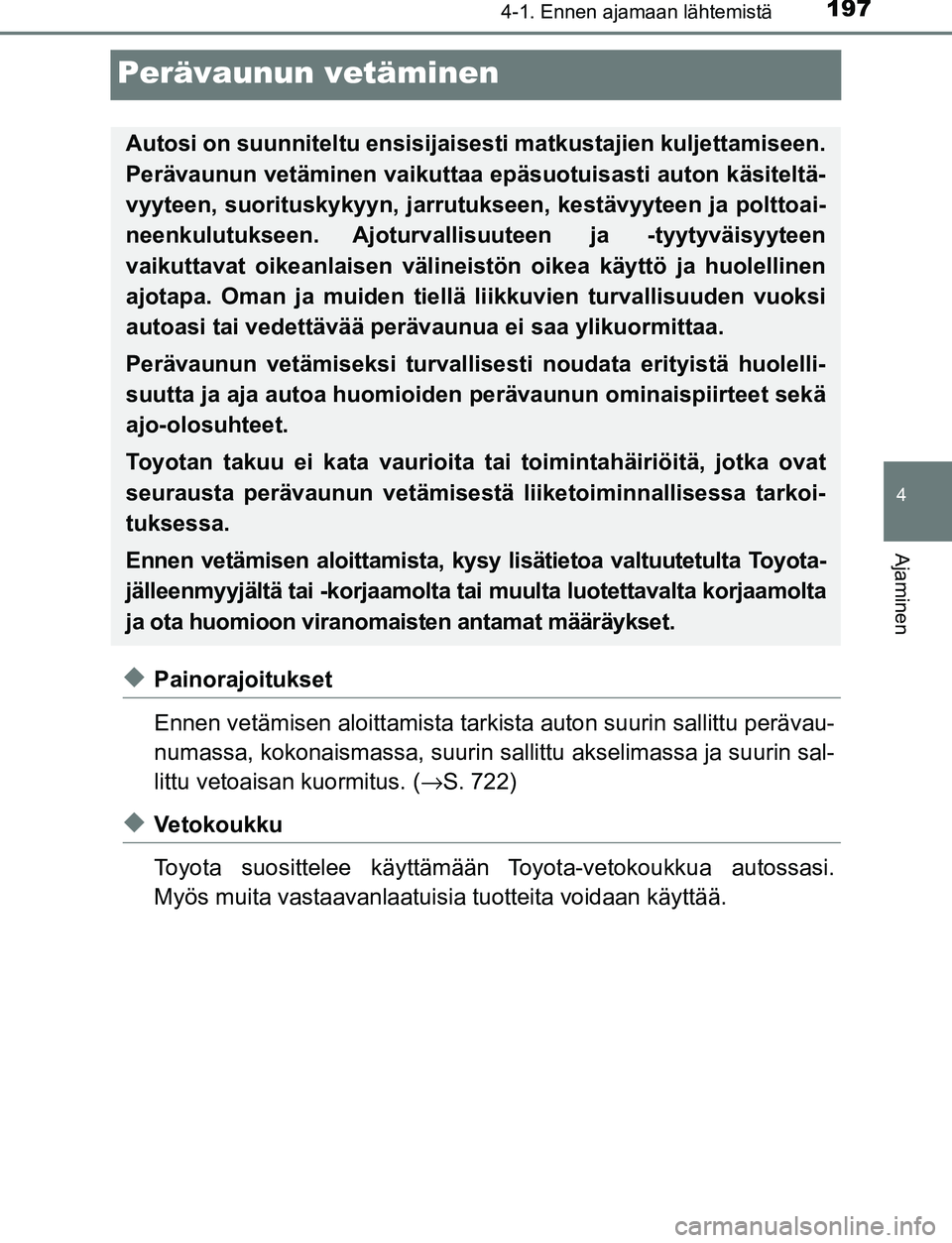

197
4
4-1. Ennen ajamaan lähtemistä
Ajaminen
OM10528FI
Perävaunun vetäminen
◆Painorajoitukset
Ennen vetämisen aloittamista tarkista auton suurin sallittu perävau-
numassa, kokonaismassa, suurin sallittu akseli massa ja suurin sal-
littu vetoaisan kuormitus. ( →S. 722)
◆Vetokoukku
Toyota suosittelee käyttämään Toyota-vetokoukkua autossasi.
Myös muita vastaavanlaatuisia tuotteita voidaan käyttää.
Autosi on suunniteltu ensisijaises ti matkustajien kuljettamiseen.
Perävaunun vetäminen vaikuttaa ep äsuotuisasti auton käsiteltä-
vyyteen, suorituskykyyn, jarrutukseen, kestävyyteen ja polttoai-
neenkulutukseen. Ajoturvallisuuteen ja -tyytyväisyyteen
vaikuttavat oikeanlaisen välineis tön oikea käyttö ja huolellinen
ajotapa. Oman ja muiden tiellä liikkuvien turvallisuuden vuoksi
autoasi tai vedettävää perävaunua ei saa ylikuormittaa.
Perävaunun vetämiseksi turvallisesti noudata erityistä huolelli-
suutta ja aja autoa huomioide n perävaunun ominaispiirteet sekä
ajo-olosuhteet.
Toyotan takuu ei kata vaurioita tai toimintahäiriöitä, jotka ovat
seurausta perävaunun vetämisestä liiketoiminnallisessa tarkoi-
tuksessa.
Ennen vetämisen aloittamista, kysy lisätietoa valtuutetulta Toyota-
jälleenmyyjältä tai -korjaamolta ta i muulta luotettavalta korjaamolta
ja ota huomioon viranomaisten antamat määräykset.
OM10528FI.book Page 197 Thursday, January 19, 2017 2:19 AM

1984-1. Ennen ajamaan lähtemistä
OM10528FI■

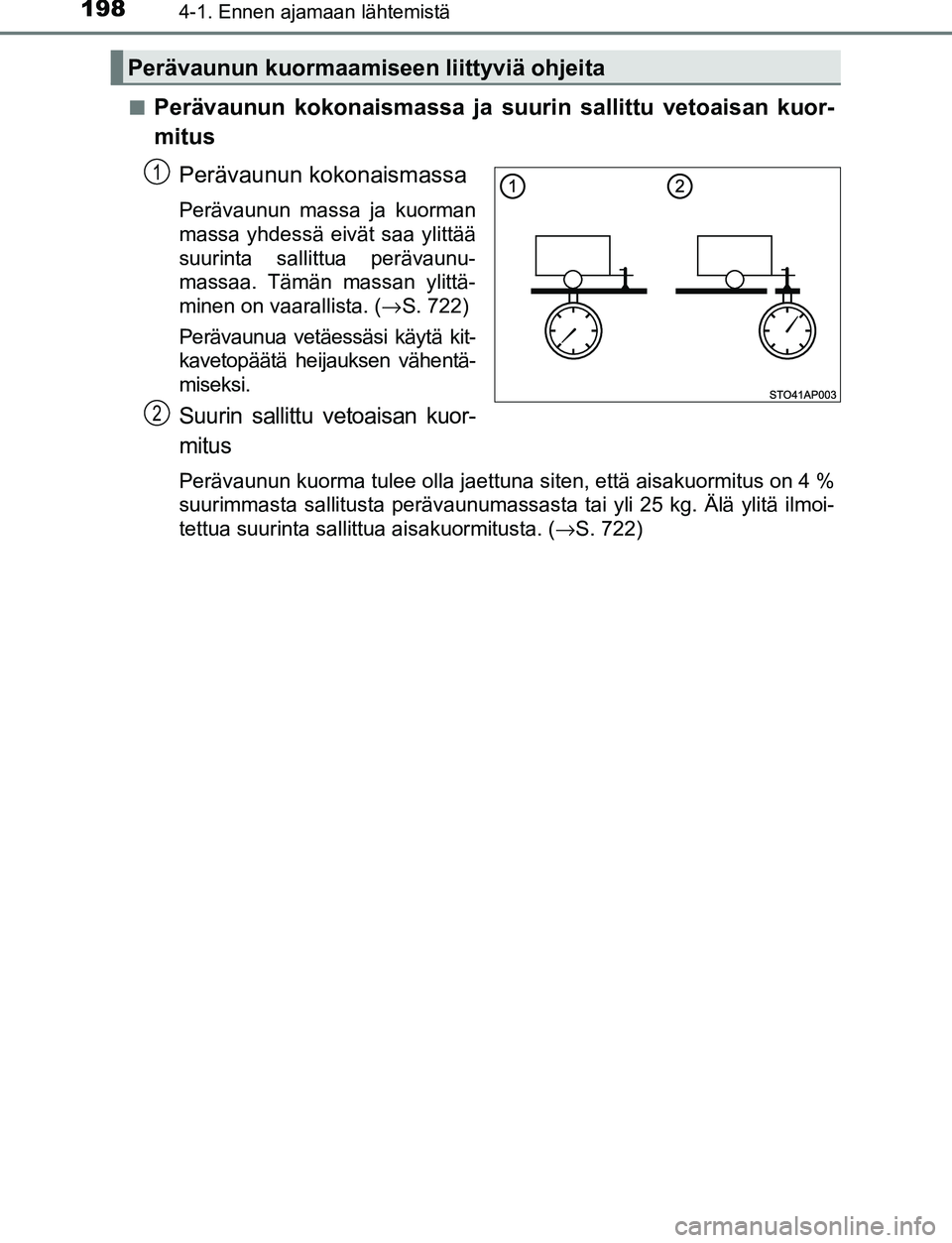

Perävaunun kokonaismassa ja suur
in sallittu vetoaisan kuor-
mitus
Perävaunun kokonaismassa
Perävaunun massa ja kuorman
massa yhdessä eivät saa ylittää
suurinta sallittua perävaunu-
massaa. Tämän massan ylittä-
minen on vaarallista. ( →S. 722)
Perävaunua vetäessäsi käytä kit-
kavetopäätä heijauksen vähentä-
miseksi.
Suurin sallittu vetoaisan kuor-
mitus
Perävaunun kuorma tulee olla jaettuna siten, että aisakuormitus on 4 %
suurimmasta sallitusta perävaunumassasta tai yli 25 kg. Älä ylitä ilmoi-
tettua suurinta sallittua aisakuormitusta. ( →S. 722)
Perävaunun kuormaamiseen liittyviä ohjeita
1
2
OM10528FI.book Page 198 Thursday, January 19, 2017 2:19 AM

1994-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM10528FI■

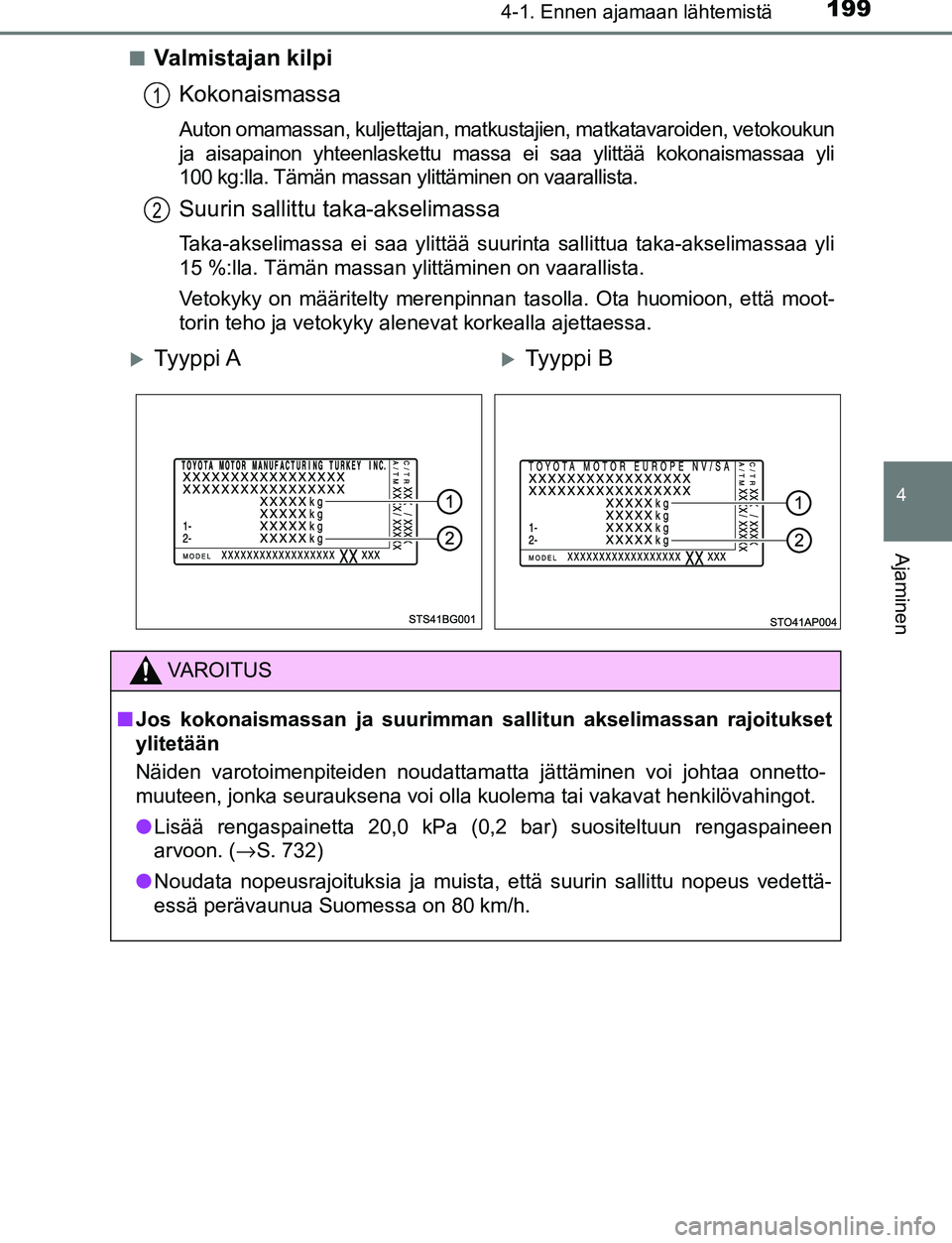

Valmistajan kilpi
Kokonaismassa
Auton omamassan, kuljettajan, matkustajien, matkatavaroiden, vetokoukun
ja aisapainon yhteenlaskettu massa ei saa ylittää kokonaismassaa yli
100 kg:lla. Tämän massan ylittäminen on vaarallista.
Suurin sallittu taka-akselimassa
Taka-akselimassa ei saa ylittää suurinta sallittua taka-akselimassaa yli
15 %:lla. Tämän massan ylittäminen on vaarallista.
Vetokyky on määritelty merenpinnan tasolla. Ota huomioon, että moot-
torin teho ja vetokyky alenevat korkealla ajettaessa.
1
2
Ty y p p i ATy y p p i B
VAROITUS
■Jos kokonaismassan ja suurimma n sallitun akselimassan rajoitukset
ylitetään
Näiden varotoimenpiteiden noudattamatta jättäminen voi johtaa o\
nnetto-
muuteen, jonka seurauksena voi olla kuolema tai vakavat henkilövahing\
ot.
● Lisää rengaspainetta 20,0 kPa (0,2 bar) suositeltuun rengaspaine\
en
arvoon. ( →S. 732)
● Noudata nopeusrajoituksia ja muista, että suurin sallittu nopeus vedettä-
essä perävaunua Suomessa on 80 km/h.
OM10528FI.book Page 199 Thursday, January 19, 2017 2:19 AM

2004-1. Ennen ajamaan lähtemistä
OM10528FI
519 mm
519 mm
894 mm
559 mm
379 mm
387 mm
*1
395 mm*2
43,6 mm
*1: Stop & Start -järjestelmällä varuste-tut autot tai autot ilman takalasin
pyyhintä.
*2: Autot ilman Stop & Start -järjestel-mää mutta varustettuna takalasin
pyyhkimellä

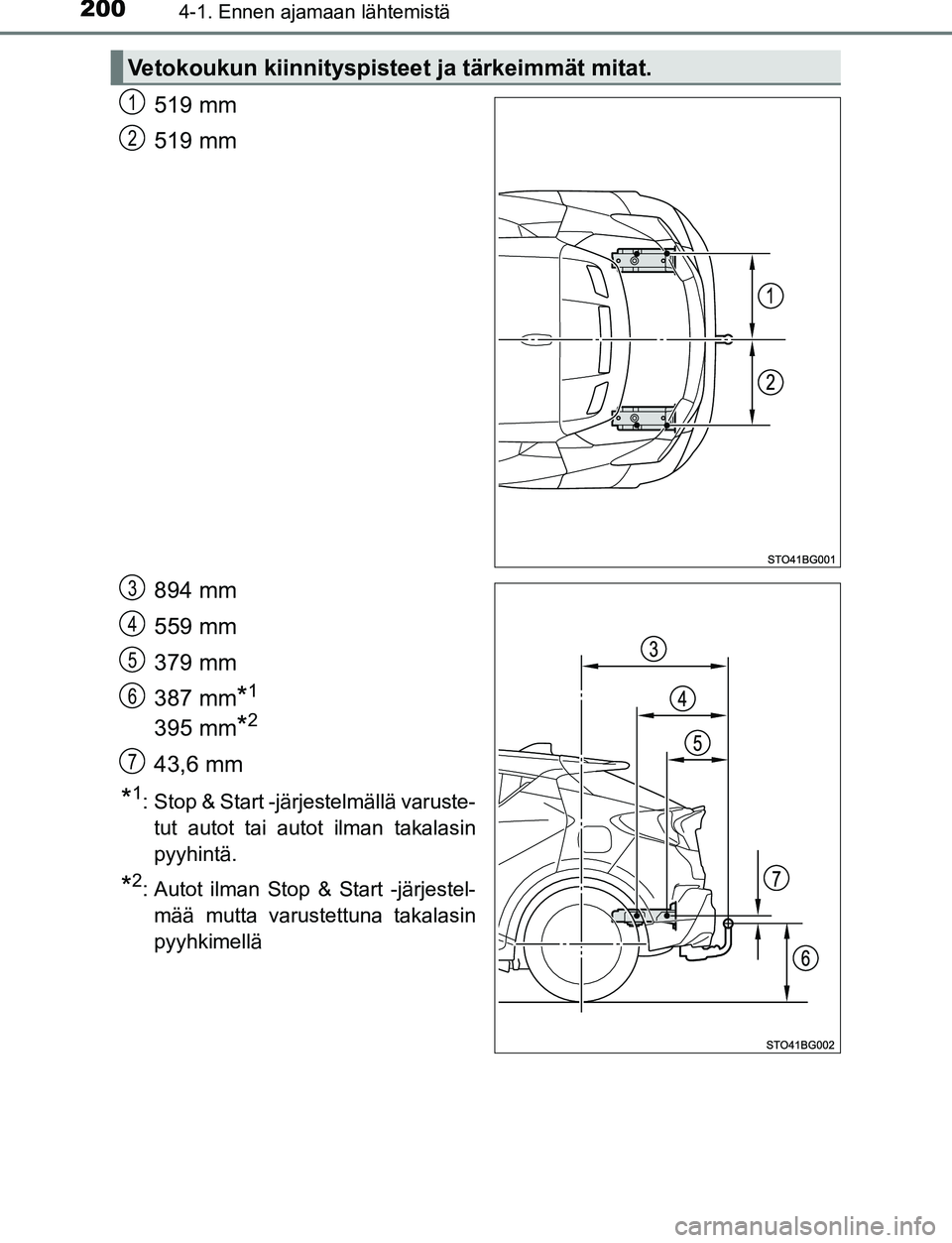

Vetokoukun kiinnityspisteet ja tärkeimmät mitat.
1
2
3
4
5
6
7
OM10528FI.book Page 200 Thursday, January 19, 2017 2:19 AM
