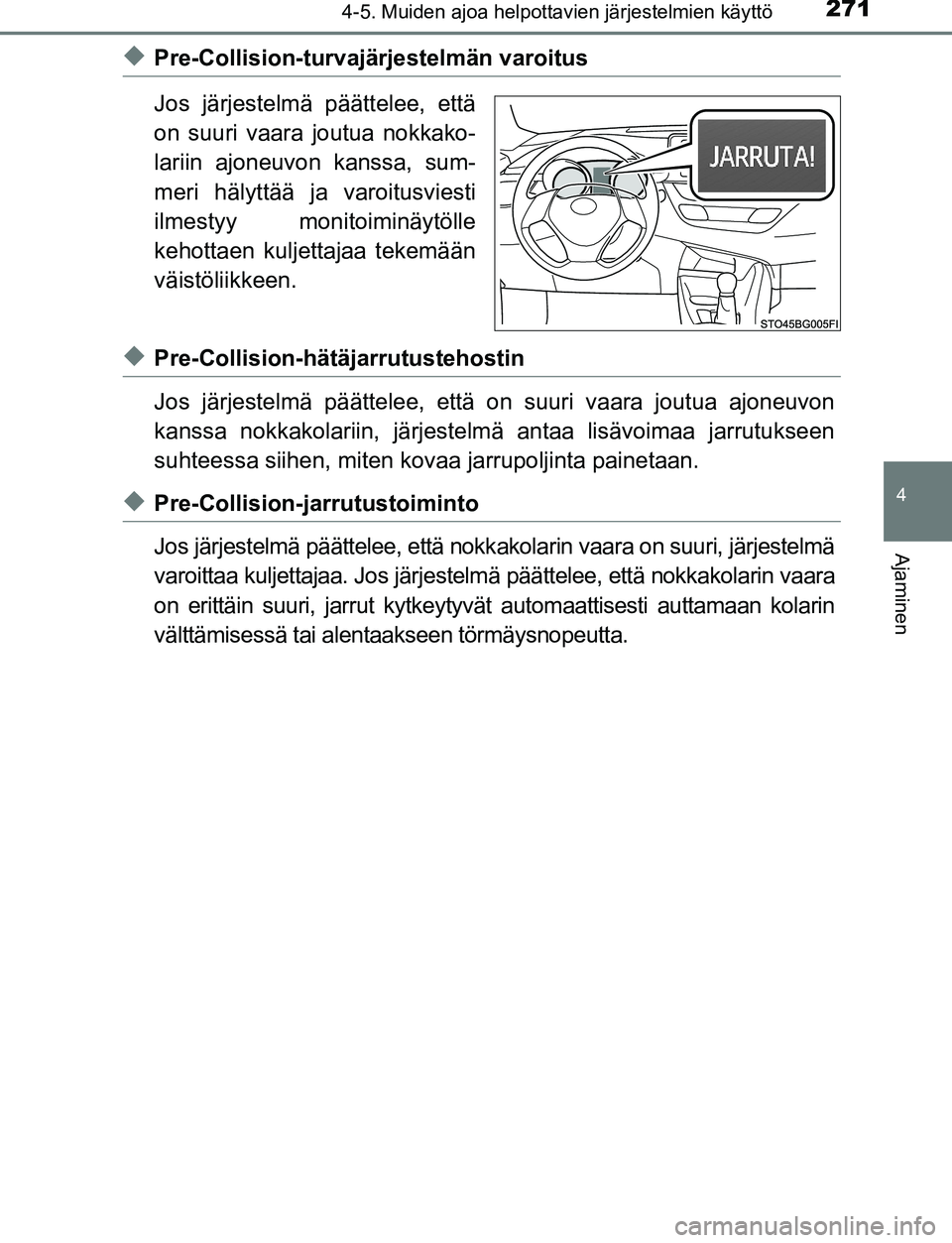

2714-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM10528FI
◆Pre-Collision-turvajärjestelmän varoitus
Jos järjestelmä päättelee, että
on suuri vaara joutua nokkako-
lariin ajoneuvon kanssa, sum-
meri hälyttää ja varoitusviesti
ilmestyy monitoiminäytölle
kehottaen kuljettajaa tekemään
väistöliikkeen.
◆Pre-Collision-hätäjarrutustehostin
Jos järjestelmä päättelee, että on suuri vaara joutua ajoneuvon
kanssa nokkakolariin, järjestelm ä antaa lisävoimaa jarrutukseen
suhteessa siihen, miten kovaa jarrupo ljinta painetaan.
◆Pre-Collision-jarrutustoiminto
Jos järjestelmä päättelee, että nokkakolarin vaara on suuri, järjestelmä
varoittaa kuljettajaa. Jos järjestelmä päättelee, että nokkakolarin vaara
on erittäin suuri, jarru t kytkeytyvät automaattise sti auttamaan kolarin
välttämisessä tai alentaakseen törmäysnopeutta.
OM10528FI.book Page 271 Thursday, January 19, 2017 2:19 AM

2724-5. Muiden ajoa helpottavien järjestelmien käyttö
OM10528FI
VAROITUS
■Pre-Collision-turvajärjestelmän rajoitukset
● Ajoneuvon kuljettaja on yksin vastuussa turvallisesta ajamisesta. Aja aina
turvallisesti ja kiinnitä huomiota ympäristöön.
Älä missään tilanteessa käytä Pre-Collisi on-turvajärjestelmää normaalin jarru-
tustoiminnan sijaan. Tämä järjestelmä ei estä kolareita tai vähennä kolarivau-
rioita tai henkilövahinkoja kaikissa tilanteissa. Älä luota liikaa tähän
järjestelmään. Varotoimenpiteiden huomiotta jättämisen seurauksena voi olla
kuolemaan tai vakavaan loukkaantumiseen johtava onnettomuus.
● Siitä huolimatta, että tämä järjestelmä on suunniteltu\
auttamaan kolarin
välttämisessä ja törmäysvoiman vähentämisessä, sen tehokkuus saattaa
vaihdella eri tilanteissa ja siitä syystä järjestelmä ei aina välttämättä pysty
saavuttamaan samaa toiminnan tehokkuutta.
Lue seuraavat edellytykset huolellisesti. Älä luota liikaa tähän järjestel-
mään ja aja aina varovaisesti.
• Olosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole:
→S. 280
• Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein: →S. 283
● Älä yritä itse kokeilla Pre-Collision-turvajärjestelmän toimintaa, koska jär-
jestelmä ei välttämättä toimi oikein, mikä voi johtaa \
onnettomuuteen.
■ Pre-Collision-jarrutustoiminto
● Pre-Collision-jarrutustoiminto ei välttämättä toimi, jos kuljettaja suorittaa
tiettyjä toimenpiteitä. Jos kaasupoljinta painetaan voimakkaasti tai ohjaus-
pyörää käännetään, järjestelmä saattaa päätellä, että kuljettaja suorittaa
väistöliikettä ja mahdollisesti estää Pre-Collision-jarrutustoimintoa toimi-
masta.
● Joissakin tilanteissa Pre-Collision-jarrutustoiminnon toimiessa toiminta
saattaa peruuntua, jos kaasupoljinta painetaan voimakkaasti tai ohjaus-
pyörää käännetään ja järjestelmä päättelee, että kuljettaja suorittaa väistö-
liikettä.
● Jos jarrupoljinta painetaan, järjestelmä saattaa päätellä, että kuljettaja on
suorittamassa väistöliikettä ja mahdollisesti viivyttää Pre-Collision-jarru-
tustoiminnon ajoitusta.
OM10528FI.book Page 272 Thursday, January 19, 2017 2:19 AM

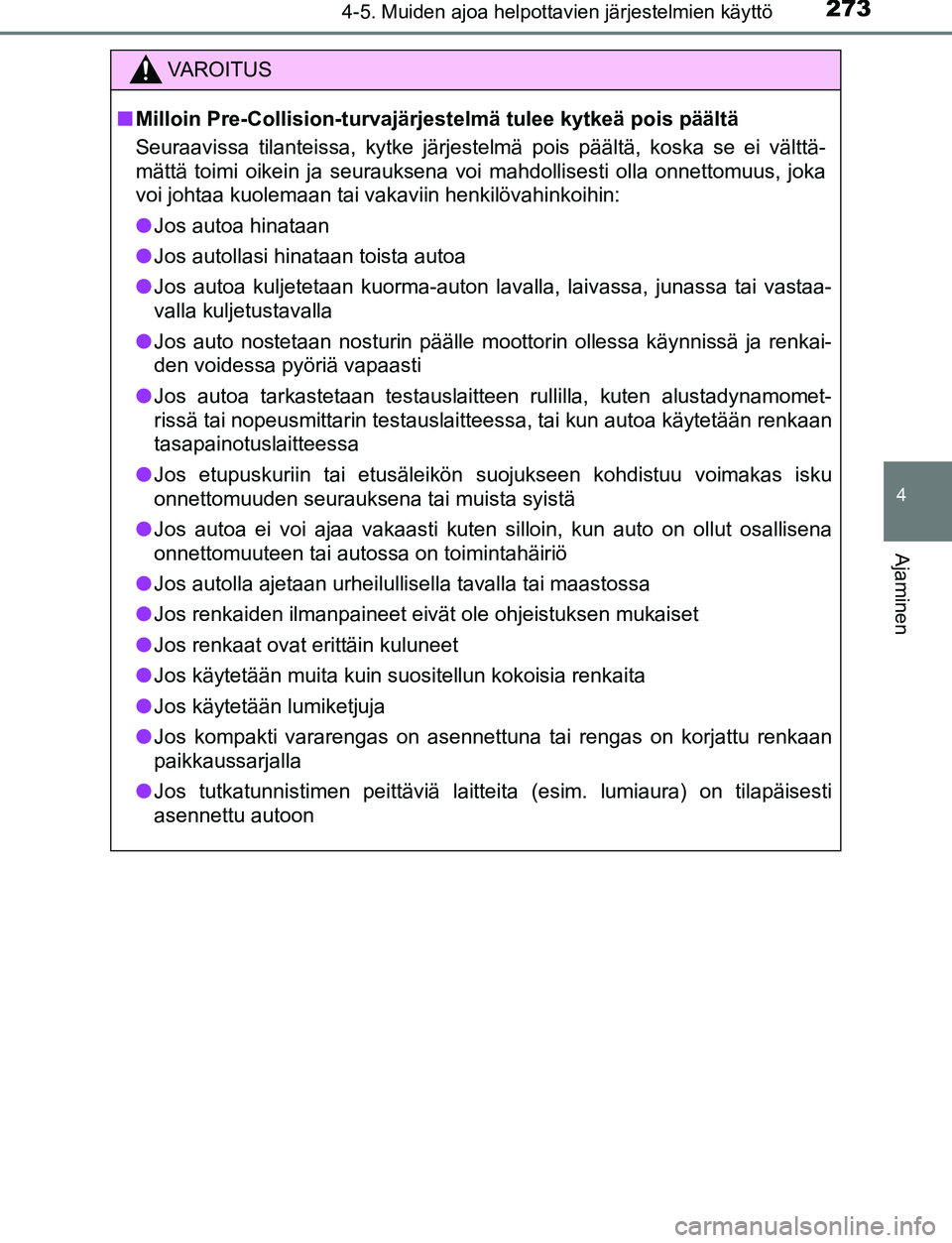

2734-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM10528FI
VAROITUS
■Milloin Pre-Collision-turvajärjestelmä tulee kytkeä pois päältä
Seuraavissa tilanteissa, kytke järjestelmä pois päältä, koska se ei välttä-
mättä toimi oikein ja seurauksena voi mahdollisesti olla onnettomuus, joka
voi johtaa kuolemaan tai vakaviin henkilövahinkoihin:
● Jos autoa hinataan
● Jos autollasi hinataan toista autoa
● Jos autoa kuljetetaan kuorma-auton lavalla, laivassa, junassa tai vastaa\
-
valla kuljetustavalla
● Jos auto nostetaan nosturin päälle moottorin ollessa käynnissä ja renkai-
den voidessa pyöriä vapaasti
● Jos autoa tarkastetaan testauslaitteen rullilla, kuten alustadynamomet-
rissä tai nopeusmittarin testauslaitteessa, tai kun autoa käytetään renkaan
tasapainotuslaitteessa
● Jos etupuskuriin tai etusäleikön suojukseen kohdistuu voimakas isk\
u
onnettomuuden seurauksena tai muista syistä
● Jos autoa ei voi ajaa vakaasti kuten silloin, kun auto on ollut osallisena
onnettomuuteen tai autossa on toimintahäiriö
● Jos autolla ajetaan urheilullisella tavalla tai maastossa
● Jos renkaiden ilmanpaineet eivät ole ohjeistuksen mukaiset
● Jos renkaat ovat erittäin kuluneet
● Jos käytetään muita kuin suositellun kokoisia renkaita
● Jos käytetään lumiketjuja
● Jos kompakti vararengas on asennettuna tai rengas on korjattu renkaan
paikkaussarjalla
● Jos tutkatunnistimen peittäviä laitteita (esim. lumiaura) on tilapäisesti
asennettu autoon
OM10528FI.book Page 273 Thursday, January 19, 2017 2:19 AM

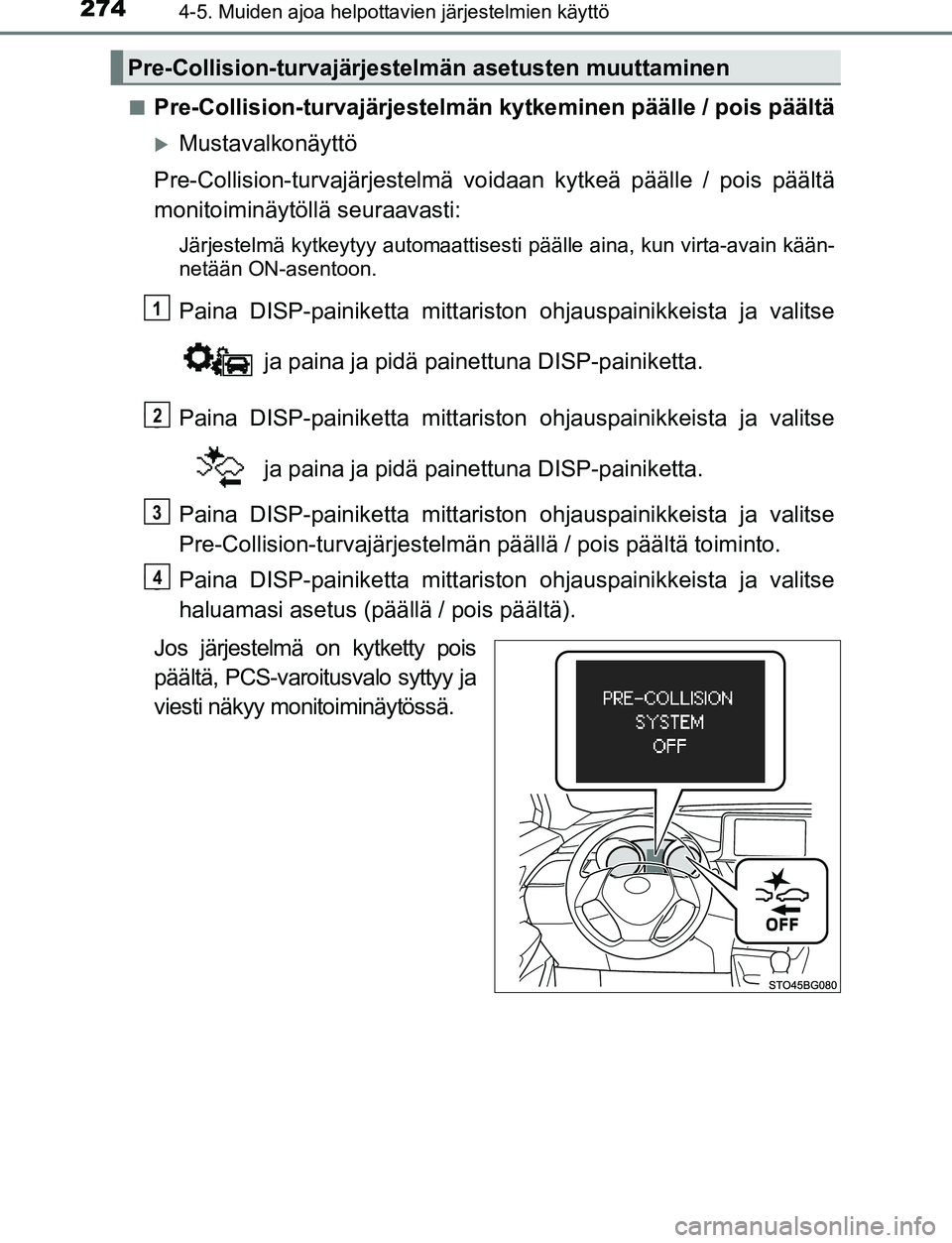

2744-5. Muiden ajoa helpottavien järjestelmien käyttö
OM10528FI■
Pre-Collision-turvajärjestelmän kytkeminen päälle / pois päältä
Mustavalkonäyttö
Pre-Collision-turvajärjestelmä vo idaan kytkeä päälle / pois päältä
monitoiminäytöllä seuraavasti:
Järjestelmä kytkeytyy automaattisesti päälle aina, kun virta-avain kään-
netään ON-asentoon.
Paina DISP-painiketta mittariston ohjauspainikkeista ja valitse
ja paina ja pidä painettuna DISP-painiketta.
Paina DISP-painiketta mittariston ohjauspainikkeista ja valitse ja paina ja pidä painettuna DISP-painiketta.
Paina DISP-painiketta mittariston ohjauspainikkeista ja valitse
Pre-Collision-turvajärjestelmän pää llä / pois päältä toiminto.
Paina DISP-painiketta mittariston ohjauspainikkeista ja valitse
haluamasi asetus (päällä / pois päältä).
Jos järjestelmä on kytketty pois
päältä, PCS-varoitusvalo syttyy ja
viesti näkyy monitoiminäytössä.
Pre-Collision-turvajärjestel män asetusten muuttaminen
1
22
3
44
OM10528FI.book Page 274 Thursday, January 19, 2017 2:19 AM

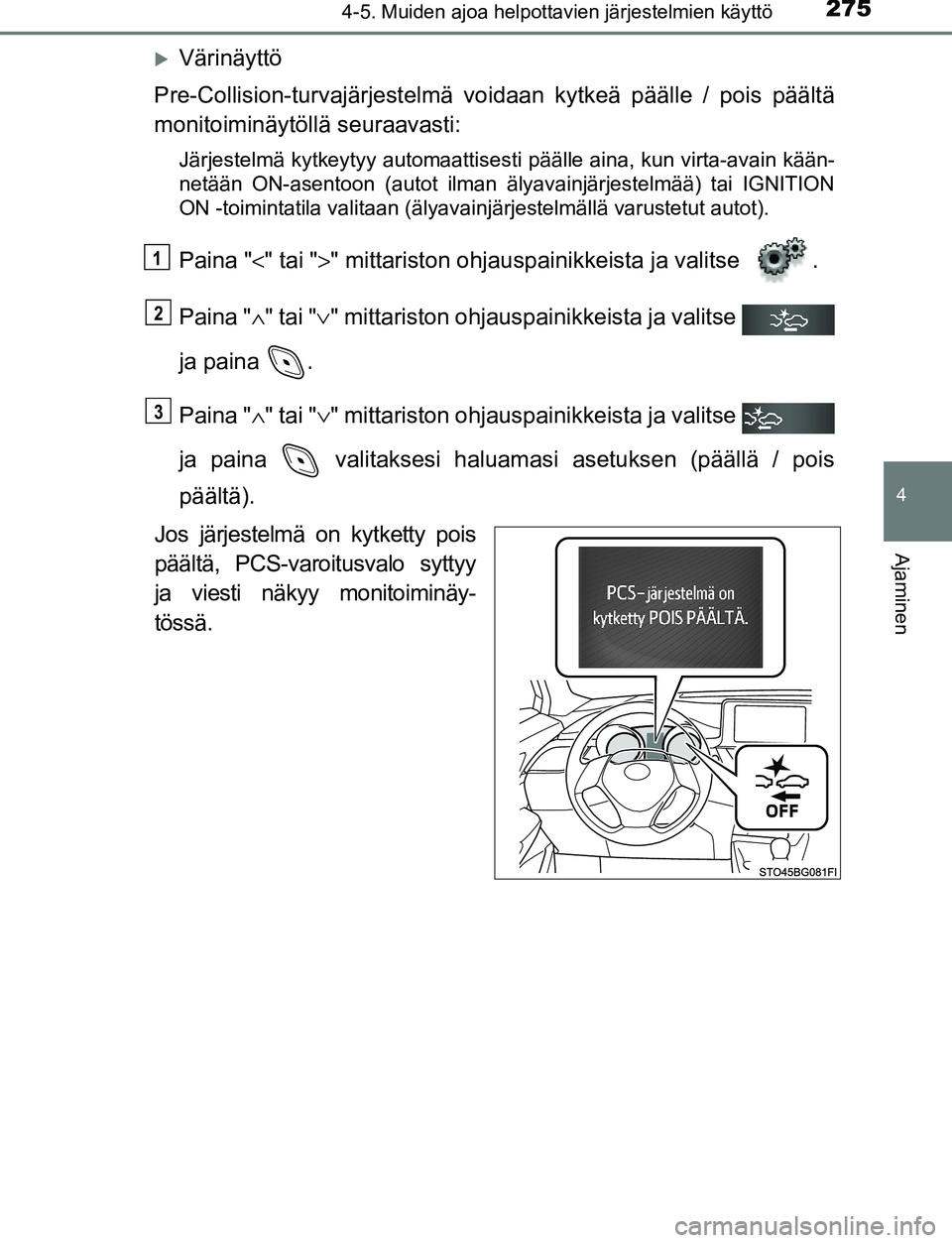

2754-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM10528FI
Värinäyttö
Pre-Collision-turvajärjestelmä vo idaan kytkeä päälle / pois päältä
monitoiminäytöllä seuraavasti:
Järjestelmä kytkeytyy automaattisesti päälle aina, kun virta-avain kään-
netään ON-asentoon (autot ilman älyavainjärjestelmää)\
tai IGNITION
ON -toimintatila valitaan (älyavainjärjestelmällä varustetu\
t autot).
Paina " <" tai ">" mittariston ohjauspainikkeista ja valitse .
Paina " ∧" tai " ∨" mittariston ohjauspainikkeista ja valitse
ja paina .
Paina " ∧" tai " ∨" mittariston ohjauspainikkeista ja valitse
ja paina valitaksesi haluamasi asetuksen (päällä / pois
päältä).
Jos järjestelmä on kytketty pois
päältä, PCS-varoitusvalo syttyy
ja viesti näkyy monitoiminäy-
tössä.1
2
3
OM10528FI.book Page 275 Thursday, January 19, 2017 2:19 AM

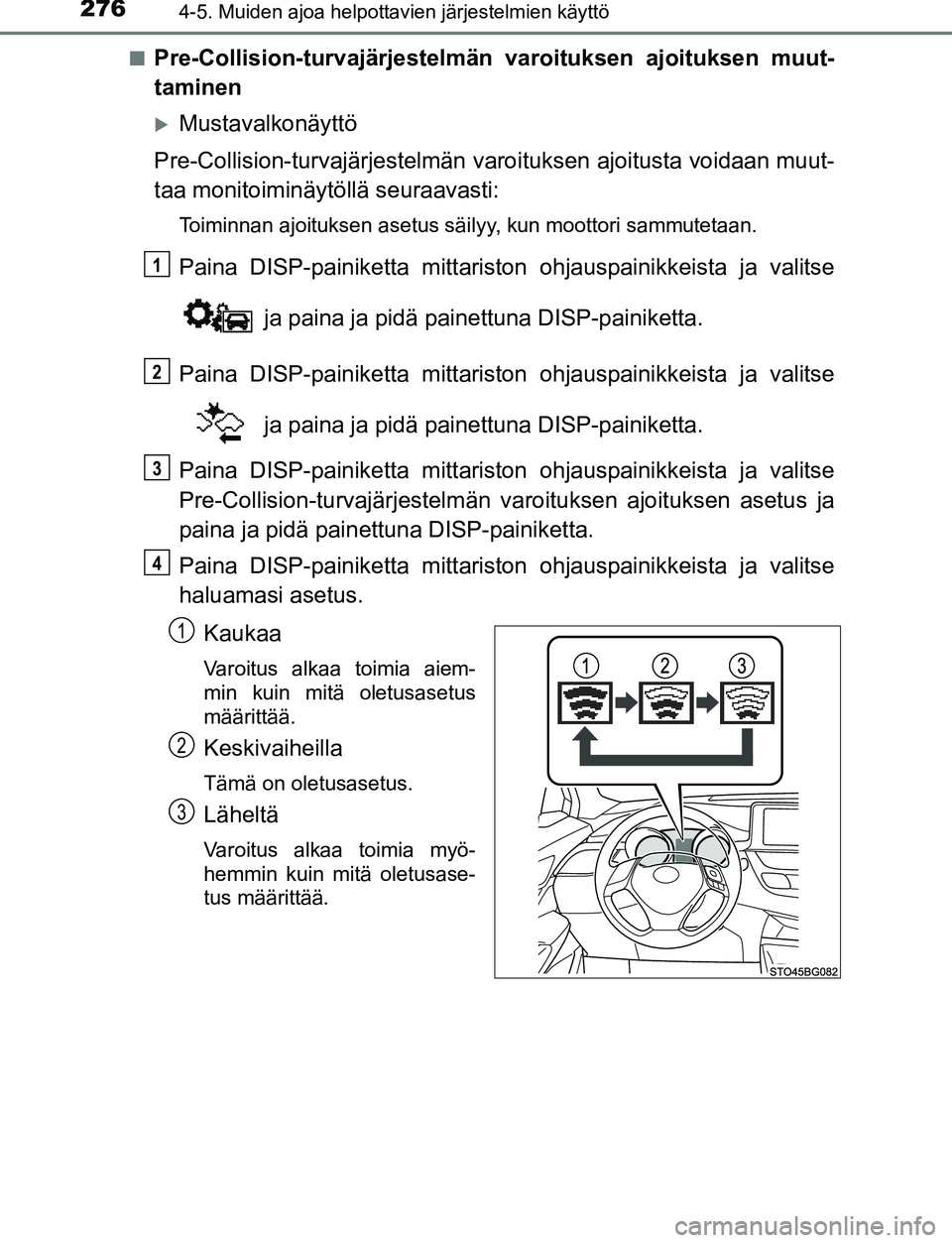

2764-5. Muiden ajoa helpottavien järjestelmien käyttö
OM10528FI■
Pre-Collision-turvajärjestelmän varoituksen ajoituksen muut-
taminen
Mustavalkonäyttö
Pre-Collision-turvajärjestelmän varo ituksen ajoitusta voidaan muut-
taa monitoiminäytöllä seuraavasti:
Toiminnan ajoituksen asetus säilyy, kun moottori sammutetaan.
Paina DISP-painiketta mittariston ohjauspainikkeista ja valitse
ja paina ja pidä painettuna DISP-painiketta.
Paina DISP-painiketta mittariston ohjauspainikkeista ja valitse ja paina ja pidä painettuna DISP-painiketta.
Paina DISP-painiketta mittariston ohjauspainikkeista ja valitse
Pre-Collision-turvajärjestelmän varoituksen ajoituksen asetus ja
paina ja pidä painettuna DISP-painiketta.
Paina DISP-painiketta mittariston ohjauspainikkeista ja valitse
haluamasi asetus. Kaukaa
Varoitus alkaa toimia aiem-
min kuin mitä oletusasetus
määrittää.
Keskivaiheilla
Tämä on oletusasetus.
Läheltä
Varoitus alkaa toimia myö-
hemmin kuin mitä oletusase-
tus määrittää.
1
2
3
4
1
2
3
OM10528FI.book Page 276 Thursday, January 19, 2017 2:19 AM

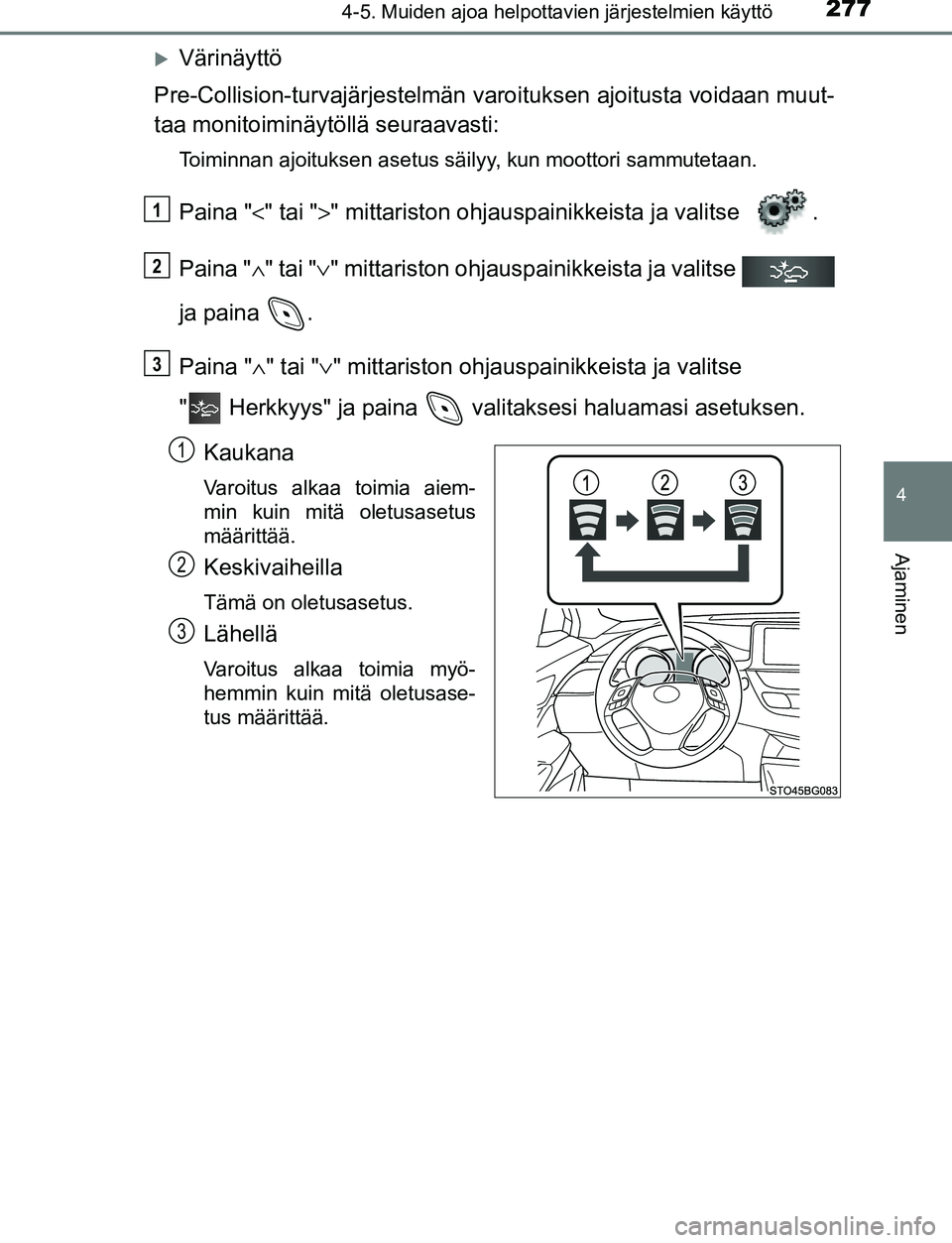

2774-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM10528FI
Värinäyttö
Pre-Collision-turvajärjestelmän varo ituksen ajoitusta voidaan muut-
taa monitoiminäytöllä seuraavasti:
Toiminnan ajoituksen asetus säilyy, kun moottori sammutetaan.
Paina " <" tai ">" mittariston ohjauspainikkeista ja valitse .
Paina " ∧" tai " ∨" mittariston ohjauspainikkeista ja valitse
ja paina .
Paina " ∧" tai " ∨" mittariston ohjauspain ikkeista ja valitse
" Herkkyys" ja paina valit aksesi haluamasi asetuksen.
Kaukana
Varoitus alkaa toimia aiem-
min kuin mitä oletusasetus
määrittää.
Keskivaiheilla
Tämä on oletusasetus.
Lähellä
Varoitus alkaa toimia myö-
hemmin kuin mitä oletusase-
tus määrittää.
1
2
3
1
2
3
OM10528FI.book Page 277 Thursday, January 19, 2017 2:19 AM

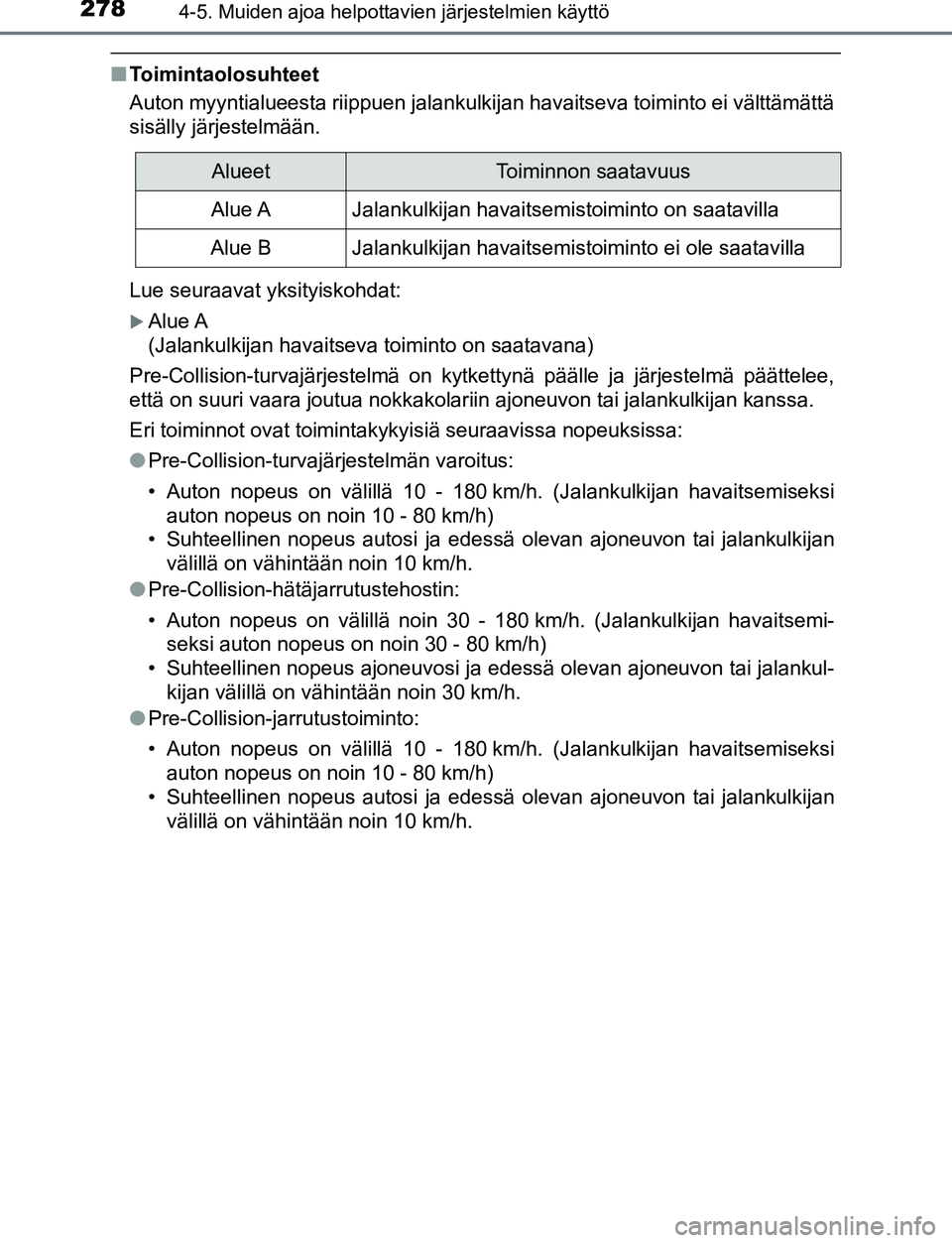

2784-5. Muiden ajoa helpottavien järjestelmien käyttö
OM10528FI
■Toimintaolosuhteet
Auton myyntialueesta riippuen jalankulkijan havaitseva toiminto ei välttämättä
sisälly järjestelmään.
Lue seuraavat yksityiskohdat:
Alue A
(Jalankulkijan havaitseva toiminto on saatavana)
Pre-Collision-turvajärjestelmä on kytkettynä päälle ja järjestelmä päättelee,
että on suuri vaara joutua nokkakolariin ajoneuvon tai jalankulkijan \
kanssa.
Eri toiminnot ovat toimintakykyisiä seuraavissa nopeuksissa:
● Pre-Collision-turvajärjestelmän varoitus:
• Auton nopeus on välillä 10 - 180 km/h. (Jalankulkijan havaitsemiseksi
auton nopeus on noin 10 - 80 km/h)
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan välillä on vähintään noin 10 km/h.
● Pre-Collision-hätäjarrutustehostin:
• Auton nopeus on välillä noin 30 - 180 km/h. (Jalankulkijan havaitsemi-
seksi auton nopeus on noin 30 - 80 km/h)
• Suhteellinen nopeus ajoneuvosi ja edessä olevan ajoneuvon tai jalankul- kijan välillä on vähintään noin 30 km/h.
● Pre-Collision-jarrutustoiminto:
• Auton nopeus on välillä 10 - 180 km/h. (Jalankulkijan havaitsemiseksi
auton nopeus on noin 10 - 80 km/h)
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan välillä on vähintään noin 10 km/h.
AlueetToiminnon saatavuus
Alue AJalankulkijan havaitsemistoiminto on saatavilla
Alue BJalankulkijan havaitsemistoiminto ei ole saatavilla
OM10528FI.book Page 278 Thursday, January 19, 2017 2:19 AM

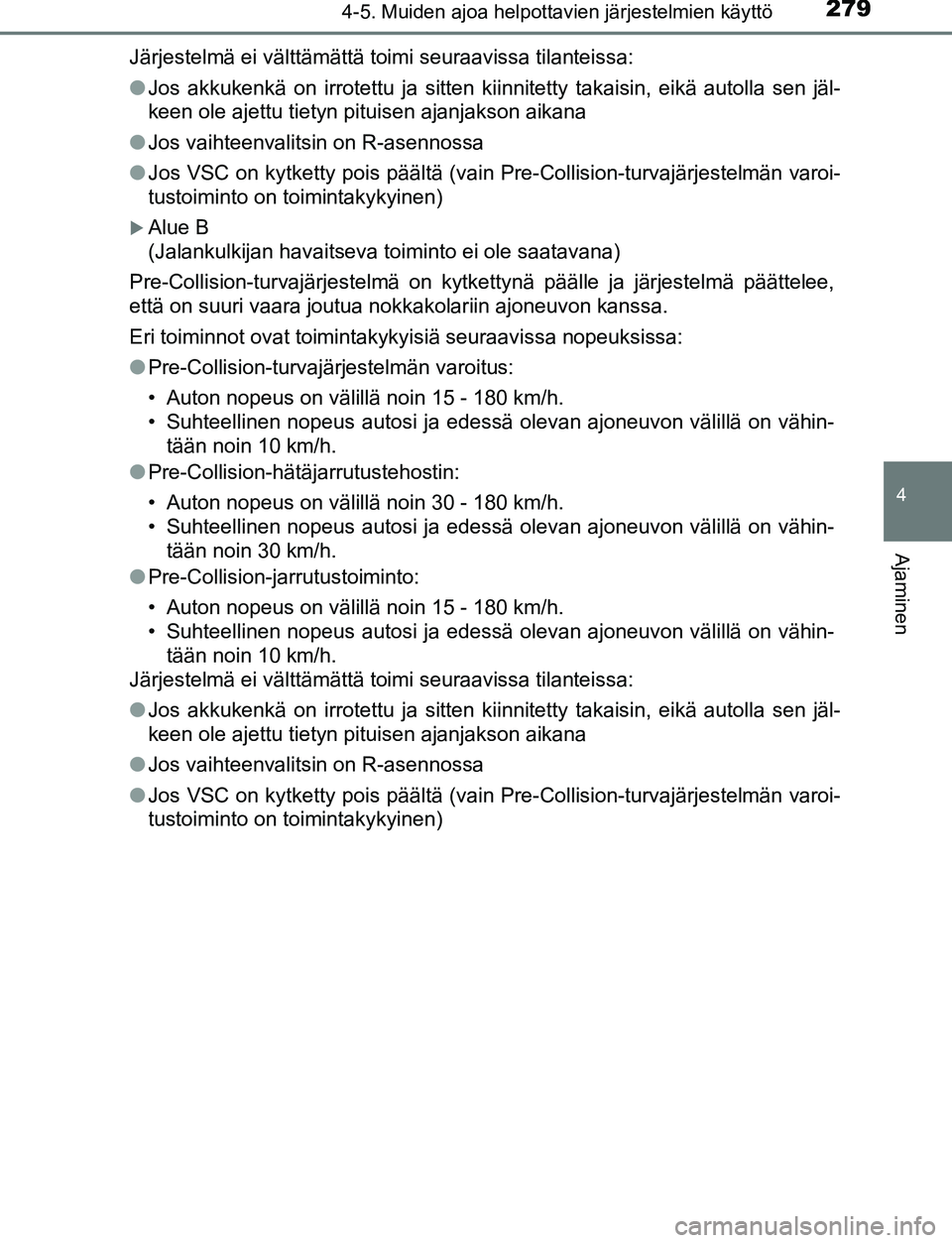

2794-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM10528FIJärjestelmä ei välttämättä toimi seuraavissa tilanteissa:
●
Jos akkukenkä on irrotettu ja sitten kiinnitetty takaisin, eikä au\
tolla sen jäl-
keen ole ajettu tietyn pituisen ajanjakson aikana
● Jos vaihteenvalitsin on R-asennossa
● Jos VSC on kytketty pois päältä (vain Pr e-Collision-turvajärjestelmän varoi-
tustoiminto on toimintakykyinen)
Alue B
(Jalankulkijan havaitseva toiminto ei ole saatavana)
Pre-Collision-turvajärjestelmä on kytkettynä päälle ja järjestelmä päättelee,
että on suuri vaara joutua nokkakolariin ajoneuvon kanssa.
Eri toiminnot ovat toimintakykyisiä seuraavissa nopeuksissa:
● Pre-Collision-turvajärjestelmän varoitus:
• Auton nopeus on välillä noin 15 - 180 km/h.
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon välillä on vähin-
tään noin 10 km/h.
● Pre-Collision-hätäjarrutustehostin:
• Auton nopeus on välillä noin 30 - 180 km/h.
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon välillä on vähin-
tään noin 30 km/h.
● Pre-Collision-jarrutustoiminto:
• Auton nopeus on välillä noin 15 - 180 km/h.
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon välillä on vähin-
tään noin 10 km/h.
Järjestelmä ei välttämättä toimi seuraavissa tilanteissa:
● Jos akkukenkä on irrotettu ja sitten kiinnitetty takaisin, eikä au\
tolla sen jäl-
keen ole ajettu tietyn pituisen ajanjakson aikana
● Jos vaihteenvalitsin on R-asennossa
● Jos VSC on kytketty pois päältä (vain Pr e-Collision-turvajärjestelmän varoi-
tustoiminto on toimintakykyinen)
OM10528FI.book Page 279 Thursday, January 19, 2017 2:19 AM

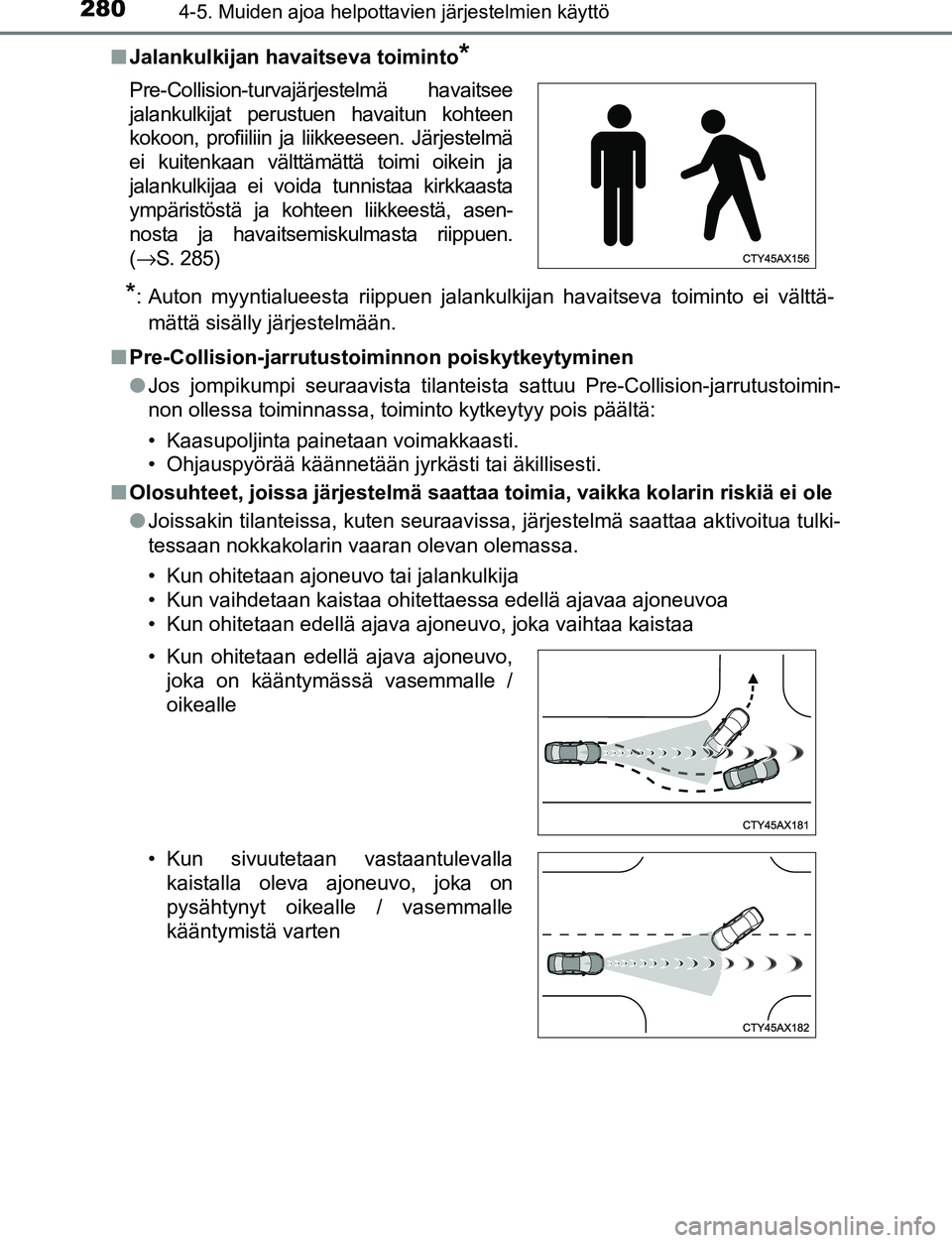

2804-5. Muiden ajoa helpottavien järjestelmien käyttö
OM10528FI■
Jalankulkijan havaitseva toiminto
*
*
: Auton myyntialueesta riippuen jalankulkijan havaitseva toiminto ei välttä- mättä sisälly järjestelmään.
■ Pre-Collision-jarrutust oiminnon poiskytkeytyminen
● Jos jompikumpi seuraavista tilanteista sattuu Pre-Collision-jarrutustoimin-
non ollessa toiminnassa, toiminto kytkeytyy pois päältä:
• Kaasupoljinta painetaan voimakkaasti.
• Ohjauspyörää käännetään jyrkästi tai äkillise\
sti.
■ Olosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole
●Joissakin tilanteissa, kuten seuraavissa, järjestelmä saattaa aktivoitua tulki-
tessaan nokkakolarin vaaran olevan olemassa.
• Kun ohitetaan ajoneuvo tai jalankulkija
• Kun vaihdetaan kaistaa ohitettaessa edellä ajavaa ajoneuvoa
• Kun ohitetaan edellä ajava ajoneuvo, joka vaihtaa kaistaa
Pre-Collision-turvajärjestelmä havaitsee
jalankulkijat perustuen havaitun kohteen
kokoon, profiiliin ja liikkeeseen. Järjestelmä
ei kuitenkaan välttämättä toimi oikein ja
jalankulkijaa ei voida tunnistaa kirkkaasta
ympäristöstä ja kohteen liikkeestä, asen-
nosta ja havaitsemiskulmasta riippuen.
(
→ S. 285)
• Kun ohitetaan edellä ajava ajoneuvo, joka on kääntymässä vasemmalle /
oikealle
• Kun sivuutetaan vastaantulevalla kaistalla oleva ajoneuvo, joka on
pysähtynyt oikealle / vasemmalle
kääntymistä varten
OM10528FI.book Page 280 Thursday, January 19, 2017 2:19 AM
