1312. Quadro strumenti
2
Quadro strumenti
C-HR_OM_Europe_OM10532L

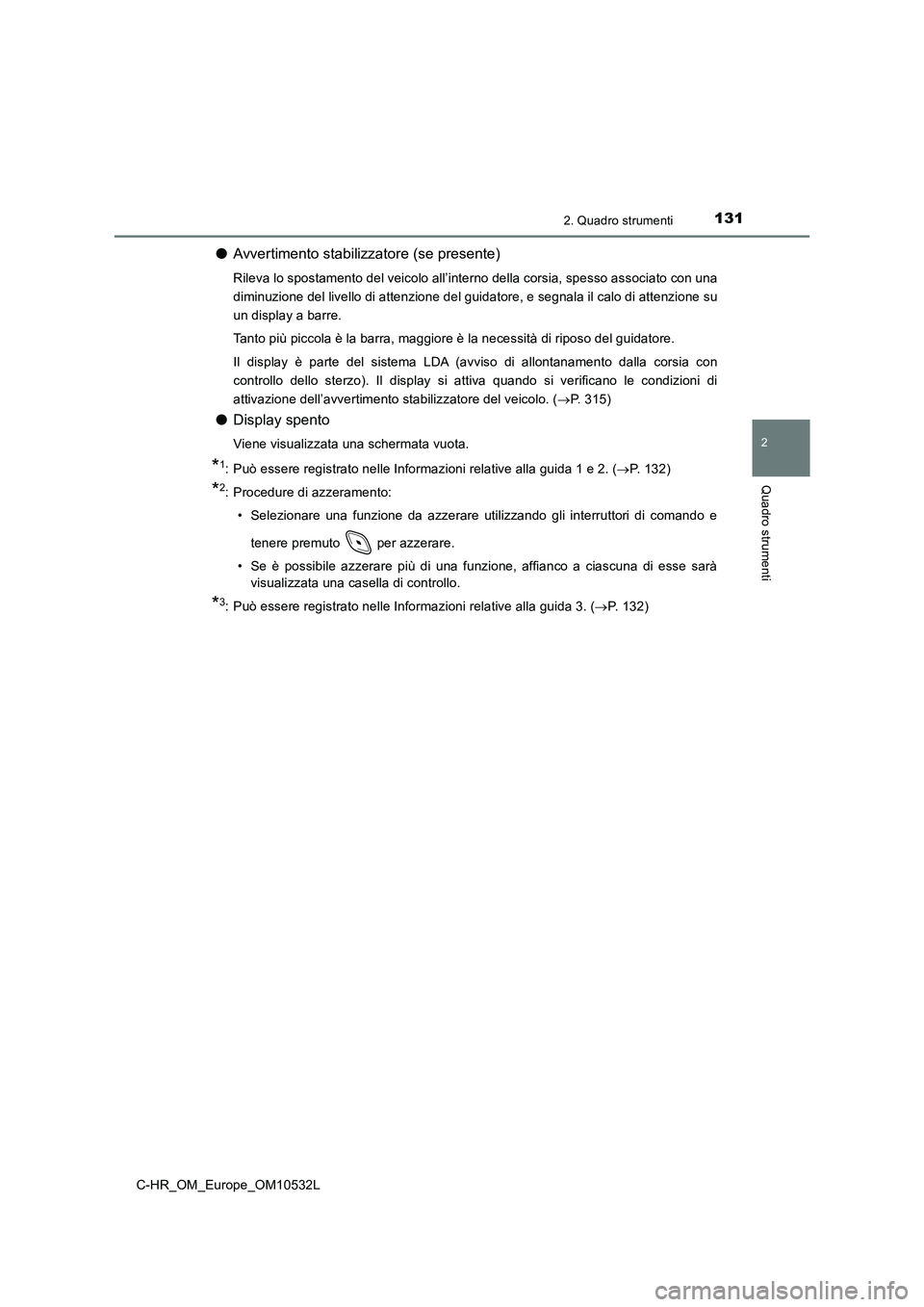

●Avvertimento stabilizzatore (se presente)
Rileva lo spostamento del veicolo all’interno della corsia, spesso associato con una
diminuzione del livello di attenzione del guidatore, e segnala il calo di attenzione su
un display a barre.
Tanto più piccola è la barra, maggiore è la necessità di riposo del guidatore.
Il display è parte del sistema LDA (avviso di allontanamento dalla corsia con
controllo dello sterzo). Il display si attiva quando si verificano le condizioni di
attivazione dell’avvertimento stabilizzatore del veicolo. (P. 315)
●Display spento
Viene visualizzata una schermata vuota.
*1: Può essere registrato nelle Informazioni relative alla guida 1 e 2. (P. 132)
*2: Procedure di azzeramento:
• Selezionare una funzione da azzerare utilizzando gli interruttori di comando e
tenere premuto per azzerare.
• Se è possibile azzerare più di una funzione, affianco a ciascuna di esse sarà
visualizzata una casella di controllo.
*3: Può essere registrato nelle Informazioni relative alla guida 3. (P. 132)

1322. Quadro strumenti
C-HR_OM_Europe_OM10532L
Le impostazioni delle seguenti voci possono essere modificate, fare
riferimento a P. 776.
Per le funzioni che possono essere attivate o disattivate, la funzione passa da
attiva a non attiva tutte le volte che viene premuto il pulsante .
● LDA (Avviso di allontanamento dalla corsia) (P. 315)*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione Steering Assist
• Sensibilità avviso
• Attivazione/disattivazione avvertimento stabilizzatore
• Sensibilità sbandamento
● PCS (Sistema di sicurezza pre-crash) (P. 298)
*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione PCS
• Sensibilità PCS
● BSM (Monitoraggio punti ciechi) (P. 392)
*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione funzione BSM
• Attivazione/disattivazione funzione RCTA
*
*
: La funzione RCTA può essere attivata/disattivata solo mentre la funzione BSM è
attiva.
● Sensore assistenza al parcheggio Toyota (P. 408)*1
Selezionare per attivare/disattivare il sensore assistenza al parcheggio
To y o t a .
● RSA (Riconoscimento segnaletica stradale) (P. 330)
*1
Selezionare per configurare RSA (riconoscimento segnaletica stradale).
●Selezione modalità di guida (P. 385)
*1
● Luminosità del quadro strumenti
Selezionare per regolare la luminosità del quadro strumenti.
Display delle impostazioni

1332. Quadro strumenti
2
Quadro strumenti
C-HR_OM_Europe_OM10532L
●Impostazioni veicolo
Selezionare il menu per configurare le seguenti voci.
• Configurazione RSA (riconoscimento segnaletica stradale) (P. 335)
*1
Selezionare per configurare RSA (riconoscimento segnaletica stradale).
• Configurazione (Sistema di spegnimento e avviamento
intelligente) ( P. 379)
*1
Selezionare per configurare la priorità del sistema di spegnimento e avviamento
intelligente.
• Configurazione (Sistema di controllo pressione pneumatici)
(P. 634)
Selezionare per inizializzare il sistema di controllo pressione pneumatici.
● Impostazioni del misuratore
Selezionare il menu per configurare le seguenti voci.
•Lingua
Selezionare per cambiare la lingua di visualizzazione.
•Unità
Selezionare per modificare l’unità di misura del consumo di carburante.
• Impostazioni (Spia Eco Driving)
*1
Selezionare per attivare/disattivare la spia Eco driving
• Informazioni relative alla guida da 1 a 3
Selezionare per scegliere fino a 2 voci da visualizzare sulla schermata
Informazioni relative alla guida, è possibile impostare fino a 3 schermate
Informazioni relative alla guida.
• Display Pop-up
Selezionare per attivare/disattivare i display pop-up
*2 che potrebbero comparire
in alcune situazioni.
• Impostazioni predefinite
Le impostazioni del misuratore registrate o modificate saranno eliminate oppure
riportate alle rispettive condizioni predefinite.
*1: Se presente
*2: Display del tempo di funzionamento sistema di spegnimento e avviamentointelligente (se presente), display delle indicazioni di percorso del sistema di
navigazione (se presente) e display delle chiamate in arrivo del sistema vivavoce
(se presente).

1342. Quadro strumenti
C-HR_OM_Europe_OM10532L

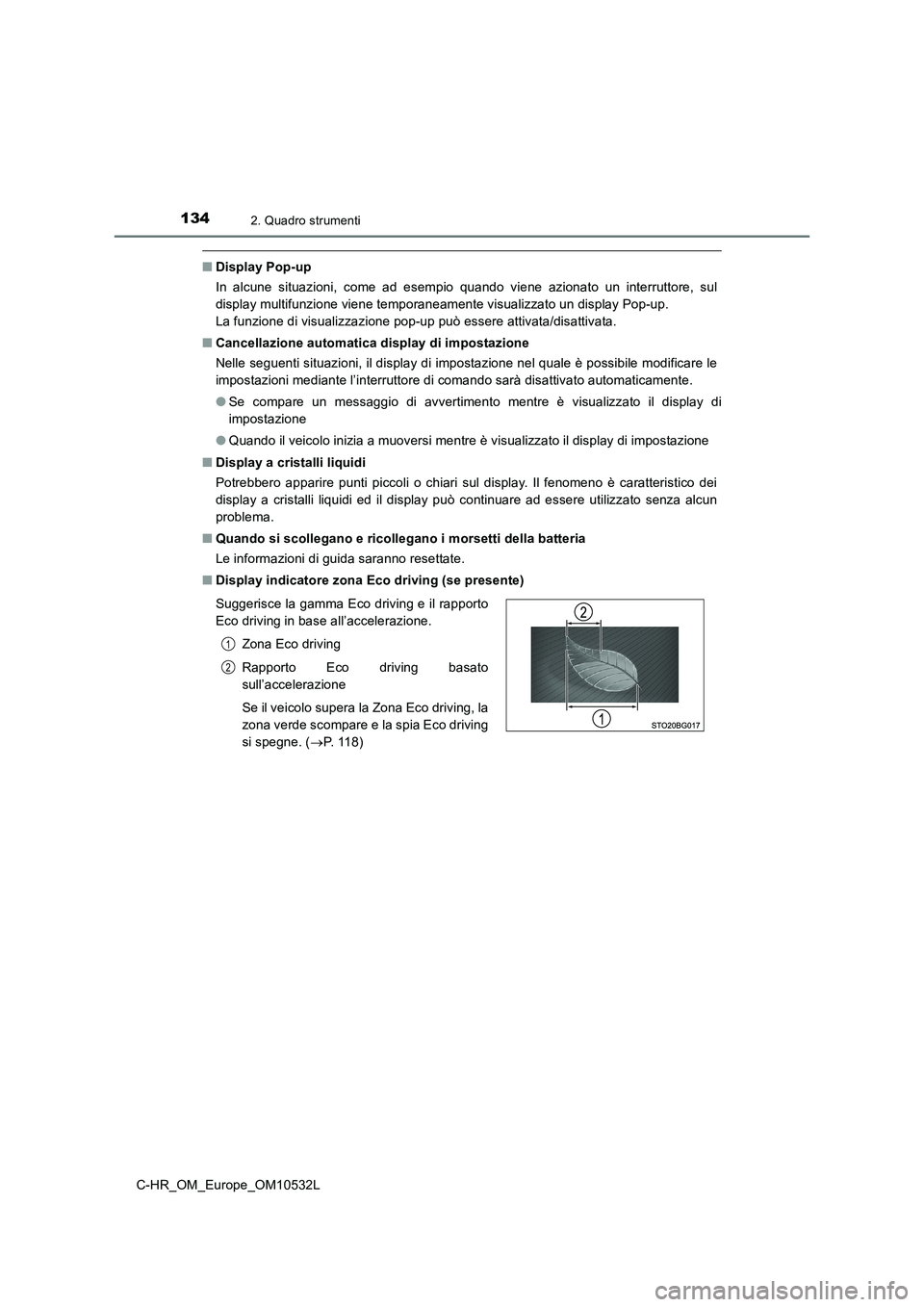

■Display Pop-up
In alcune situazioni, come ad esempio quando viene azionato un interruttore, sul
display multifunzione viene temporaneamente visualizzato un display Pop-up.
La funzione di visualizzazione pop-up può essere attivata/disattivata.
■Cancellazione automatica display di impostazione
Nelle seguenti situazioni, il display di impostazione nel quale è possibile modificare le
impostazioni mediante l’interruttore di comando sarà disattivato automaticamente.
●Se compare un messaggio di avvertimento mentre è visualizzato il display di
impostazione
●Quando il veicolo inizia a muoversi mentre è visualizzato il display di impostazione
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il fenomeno è caratteristico dei
display a cristalli liquidi ed il display può continuare ad essere utilizzato senza alcun
problema.
■Quando si scollegano e ricollegano i morsetti della batteria
Le informazioni di guida saranno resettate.
■Display indicatore zona Eco driving (se presente)
Suggerisce la gamma Eco driving e il rapporto
Eco driving in base all’accelerazione.
Zona Eco driving
Rapporto Eco driving basato
sull’accelerazione
Se il veicolo supera la Zona Eco driving, la
zona verde scompare e la spia Eco driving
si spegne. (P. 1 1 8 )
1
2

1352. Quadro strumenti
2
Quadro strumenti

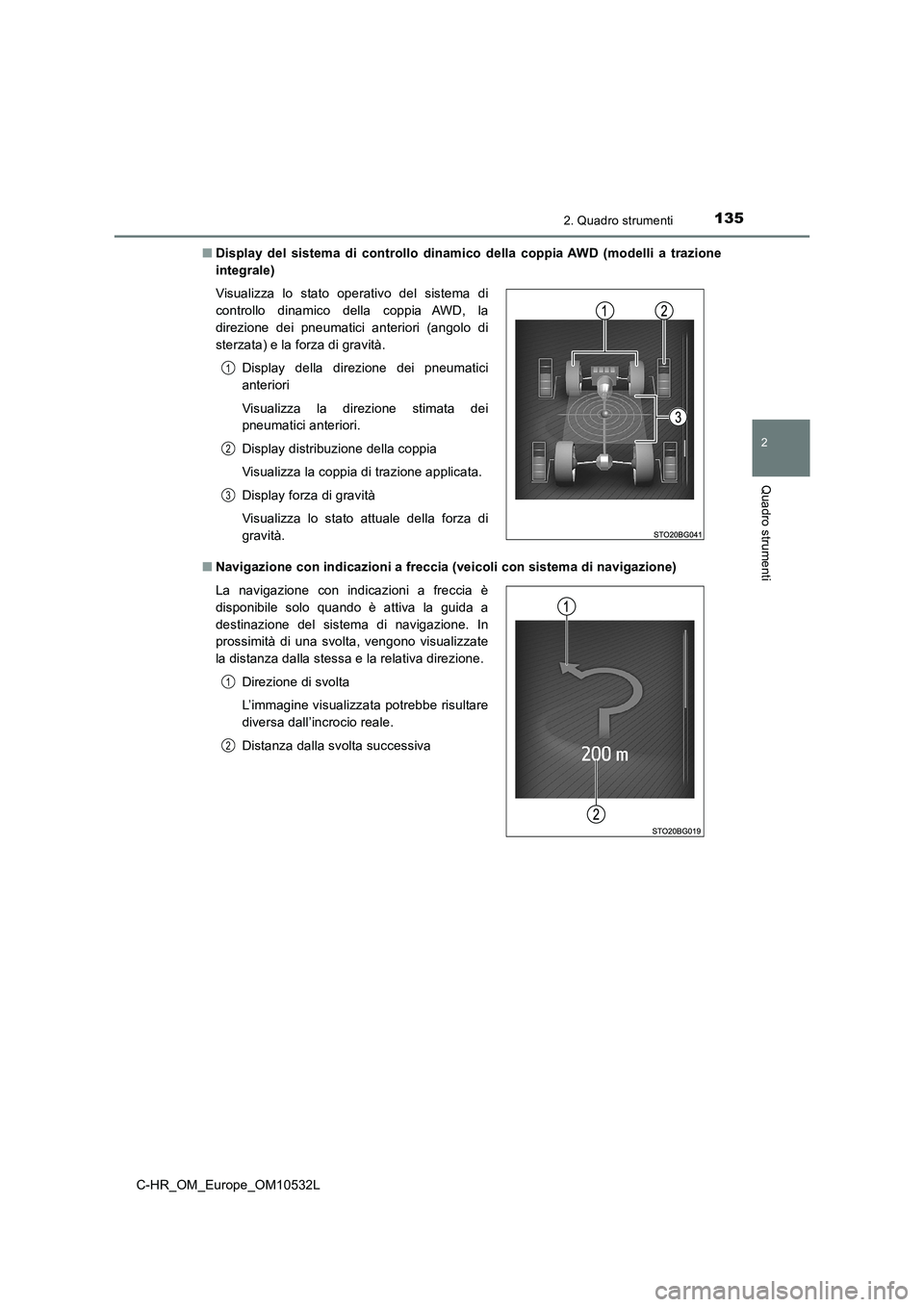

C-HR_OM_Europe_OM10532L■Display del sistema di controllo dinamico della coppia AWD (modelli a trazione
integrale)
■Navigazione con indicazioni a freccia (veicoli con sistema di navigazione) Visualizza lo stato operativo del sistema di
controllo dinamico della coppia AWD, la
direzione dei pneumatici anteriori (angolo di
sterzata) e la forza di gravità.
Display della direzione dei pneumatici
anteriori
Visualizza la direzione stimata dei
pneumatici anteriori.
Display distribuzione della coppia
Visualizza la coppia di trazione applicata.
Display forza di gravità
Visualizza lo stato attuale della forza di
gravità.
La navigazione con indicazioni a freccia è
disponibile solo quando è attiva la guida a
destinazione del sistema di navigazione. In
prossimità di una svolta, vengono visualizzate
la distanza dalla stessa e la relativa direzione.
Direzione di svolta
L’immagine visualizzata potrebbe risultare
diversa dall’incrocio reale.
Distanza dalla svolta successiva
1
2
3
1
2

1362. Quadro strumenti
C-HR_OM_Europe_OM10532L

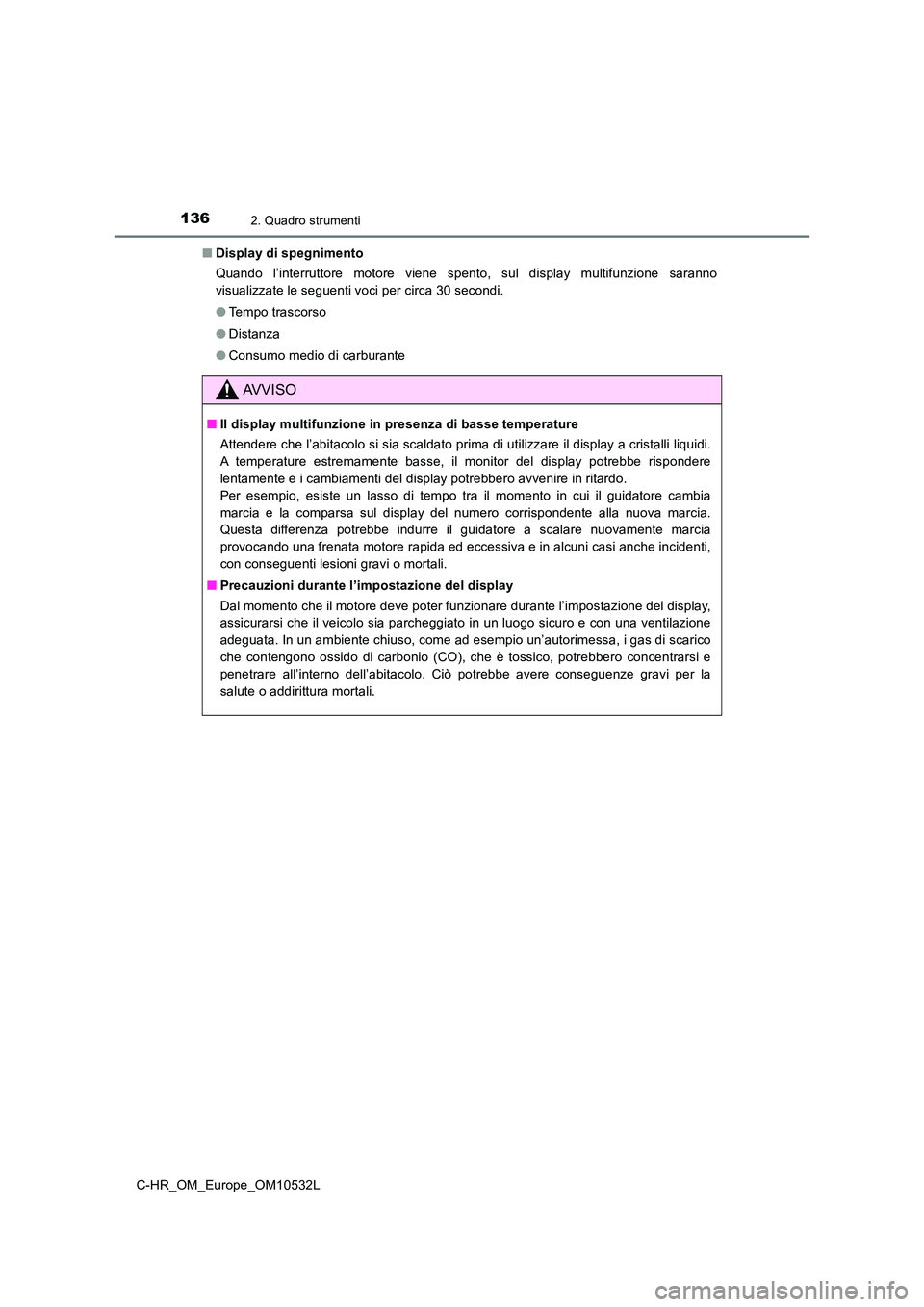

■ Display di spegnimento
Quando l’interruttore motore viene spento, sul display multifunzione saranno
visualizzate le seguenti voci per circa 30 secondi.
● Tempo trascorso
● Distanza
● Consumo medio di carburante
AVVISO
■Il display multifunzione in presenza di basse temperature
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli liquidi.
A temperature estremamente basse, il monitor del display potrebbe rispondere
lentamente e i cambiamenti del display potrebbero avvenire in ritardo.
Per esempio, esiste un lasso di tempo tra il momento in cui il guidatore cambia
marcia e la comparsa sul display del numero corrispondente alla nuova marcia.
Questa differenza potrebbe indurre il guidatore a scalare nuovamente marcia
provocando una frenata motore rapida ed eccessiva e in alcuni casi anche incidenti,
con conseguenti lesioni gravi o mortali.
■ Precauzioni durante l’impostazione del display
Dal momento che il motore deve poter funzionare durante l’impostazione del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione
adeguata. In un ambiente chiuso, come ad esempio un’autorimessa, i gas di scarico
che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la
salute o addirittura mortali.

1372. Quadro strumenti
2
Quadro strumenti
C-HR_OM_Europe_OM10532L

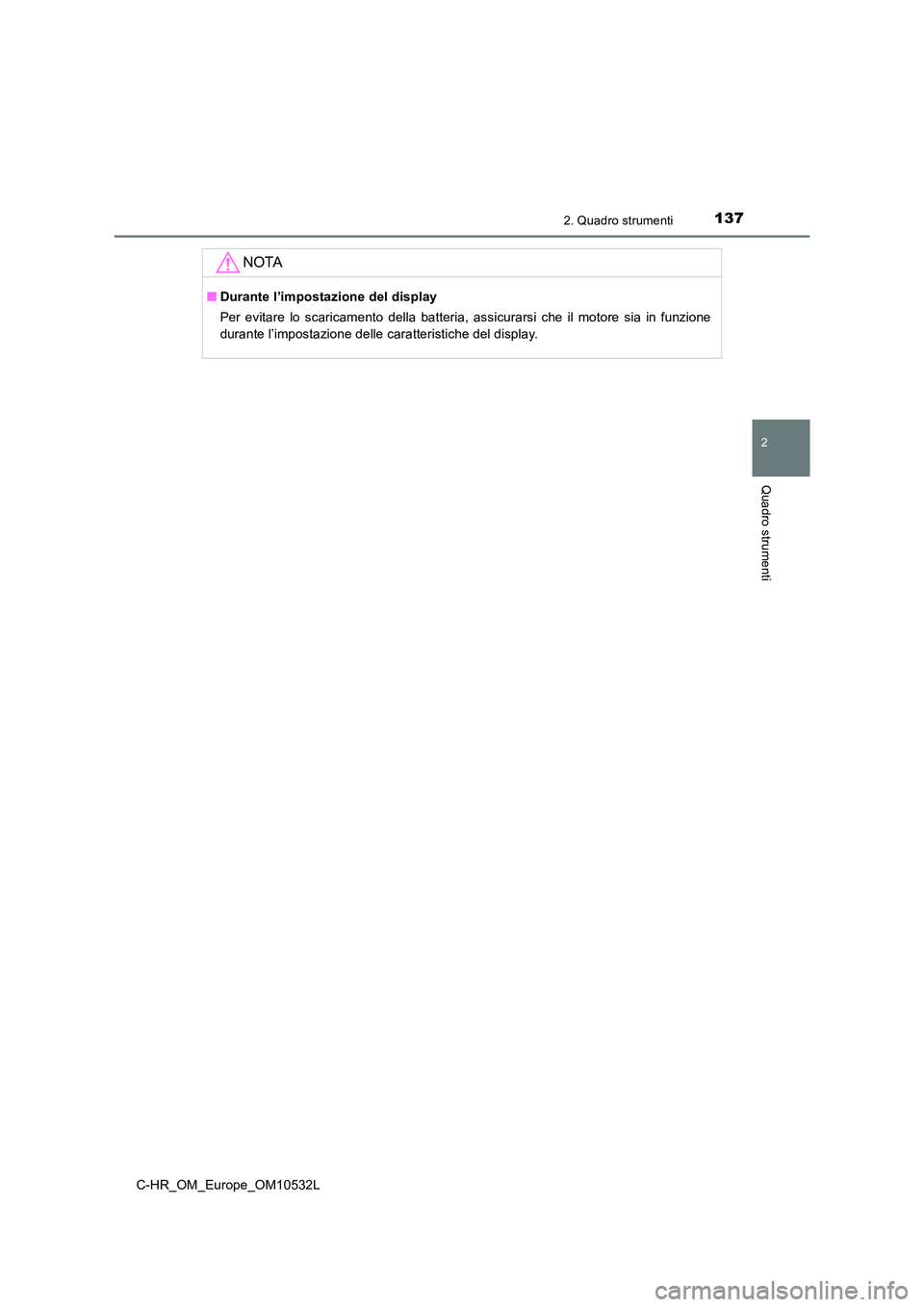

NOTA
■Durante l’impostazione del display
Per evitare lo scaricamento della batteria, assicurarsi che il motore sia in funzione
durante l’impostazione delle caratteristiche del display.

1382. Quadro strumenti
C-HR_OM_Europe_OM10532L

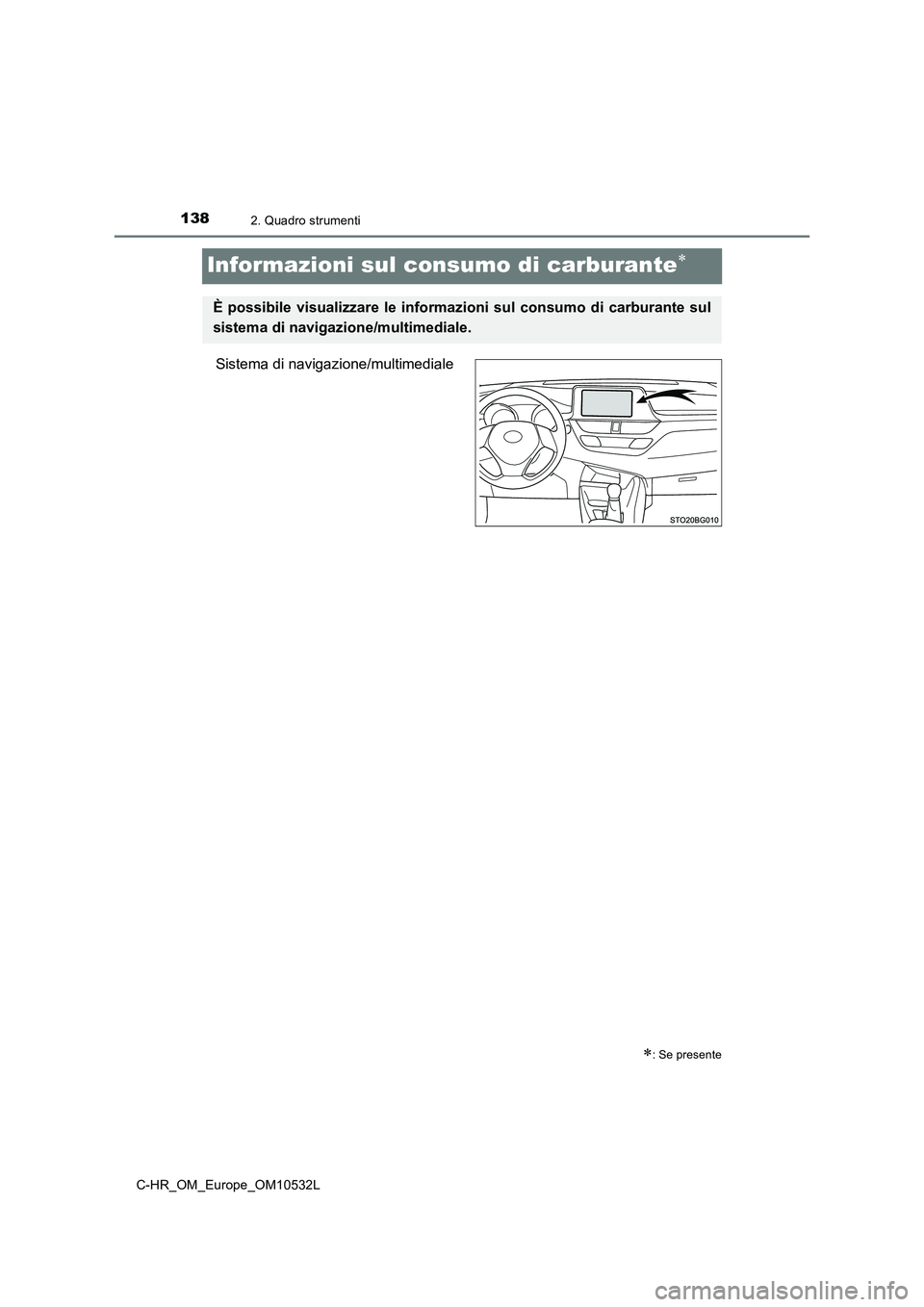

Informazioni sul consumo di carburante
Sistema di navigazione/multimediale
: Se presente
È possibile visualizzare le informazioni sul consumo di carburante sul
sistema di navigazione/multimediale.

1392. Quadro strumenti
2
Quadro strumenti
C-HR_OM_Europe_OM10532L
Premere sul sistema di
navigazione/multimediale.
Selezionare “Informazioni sul viaggio”.
■Schermata delle informazioni di viaggio
Velocità media del veicolo
dall’avviamento del motore.
Autonomia (P. 141)
Consumo di carburante nei
precedenti 15 minuti
Tempo trascorso
dall’avviamento del motore.
Reset dei dati di consumo
Veicoli senza sistema di entrata e avviamento intelligente:
Il consumo medio di carburante relativo ai 15 minuti precedenti viene
visualizzato in colori diversi a seconda che si tratti di medie passate o
medie calcolate dal momento in cui l’interruttore motore è stato portato per
l’ultima volta in modalità “ON”. Prendere come riferimento il consumo
medio di carburante.
Veicoli con sistema di entrata e avviamento intelligente:
Il consumo medio di carburante relativo ai 15 minuti precedenti viene
visualizzato in colori diversi a seconda che si tratti di medie passate o
medie calcolate dal momento in cui l’interruttore motore è stato portato per
l’ultima volta in modalità IGNITION ON. Prendere come riferimento il
consumo medio di carburante.
Queste immagini sono puramente esemplificative e possono differire
leggermente dalle reali condizioni.
Informazioni di viaggio
1
2
1
2
3
4
5

1402. Quadro strumenti
C-HR_OM_Europe_OM10532L
Premere sul sistema di
navigazione/multimediale.
Selezionare “Dati precedenti”.
■Schermata Registro passato
Miglior consumo di carburante
registrato
Consumo di carburante
precedente registrato
Consumo medio di carburante
Aggiornamento dei dati relativi
al consumo medio di carburante
Reset dati ultima registrazione
Il registro della media dei consumi di carburante è suddiviso per colore in
medie passate e consumo medio di carburante dall’ultimo aggiornamento.
Prendere come riferimento il consumo medio di carburante.
Queste immagini sono puramente esemplificative e possono differire
leggermente dalle reali condizioni.
Registrazione precedente
1
2
1
2
3
4
5
