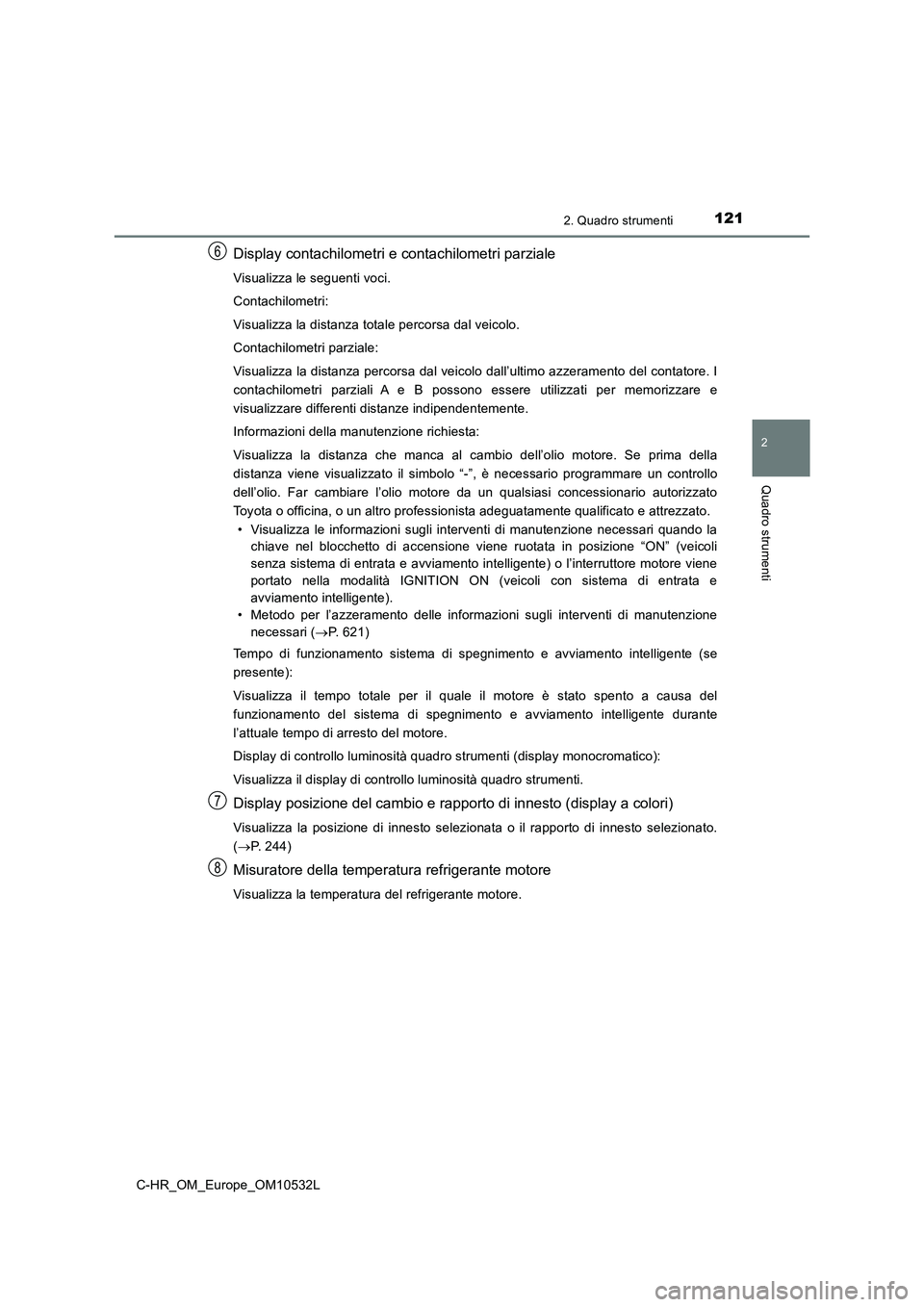

1212. Quadro strumenti
2
Quadro strumenti
C-HR_OM_Europe_OM10532L
Display contachilometri e contachilometri parziale
Visualizza le seguenti voci.
Contachilometri:
Visualizza la distanza totale percorsa dal veicolo.
Contachilometri parziale:
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del contatore. I
contachilometri parziali A e B possono essere utilizzati per memorizzare e
visualizzare differenti distanze indipendentemente.
Informazioni della manutenzione richiesta:
Visualizza la distanza che manca al cambio dell’olio motore. Se prima della
distanza viene visualizzato il simbolo “-”, è necessario programmare un controllo
dell’olio. Far cambiare l’olio motore da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
• Visualizza le informazioni sugli interventi di manutenzione necessari quando la
chiave nel blocchetto di accensione viene ruotata in posizione “ON” (veicoli
senza sistema di entrata e avviamento intelligente) o l’interruttore motore viene
portato nella modalità IGNITION ON (veicoli con sistema di entrata e
avviamento intelligente).
• Metodo per l’azzeramento delle informazioni sugli interventi di manutenzione
necessari (P. 621)
Tempo di funzionamento sistema di spegnimento e avviamento intelligente (se
presente):
Visualizza il tempo totale per il quale il motore è stato spento a causa del
funzionamento del sistema di spegnimento e avviamento intelligente durante
l’attuale tempo di arresto del motore.
Display di controllo luminosità quadro strumenti (display monocromatico):
Visualizza il display di controllo luminosità quadro strumenti.
Display posizione del cambio e rapporto di innesto (display a colori)
Visualizza la posizione di innesto selezionata o il rapporto di innesto selezionato.
(P. 244)
Misuratore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore.
6
7
8

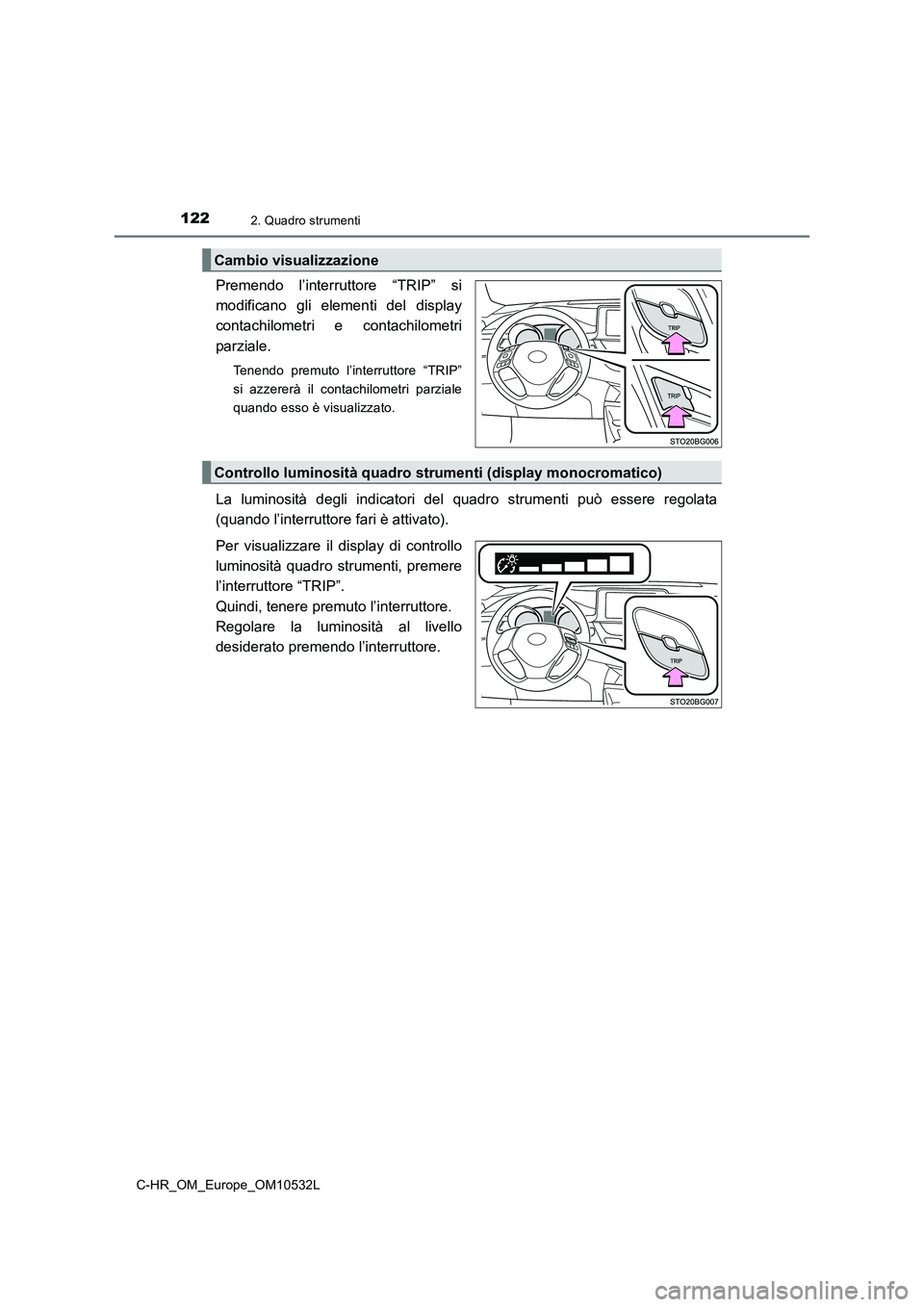

1222. Quadro strumenti
C-HR_OM_Europe_OM10532L
Premendo l’interruttore “TRIP” si
modificano gli elementi del display
contachilometri e contachilometri
parziale.
Tenendo premuto l’interruttore “TRIP”
si azzererà il contachilometri parziale
quando esso è visualizzato.
La luminosità degli indicatori del quadro strumenti può essere regolata
(quando l’interruttore fari è attivato).
Per visualizzare il display di controllo
luminosità quadro strumenti, premere
l’interruttore “TRIP”.
Quindi, tenere premuto l’interruttore.
Regolare la luminosità al livello
desiderato premendo l’interruttore.
Cambio visualizzazione
Controllo luminosità quadro strumenti (display monocromatico)

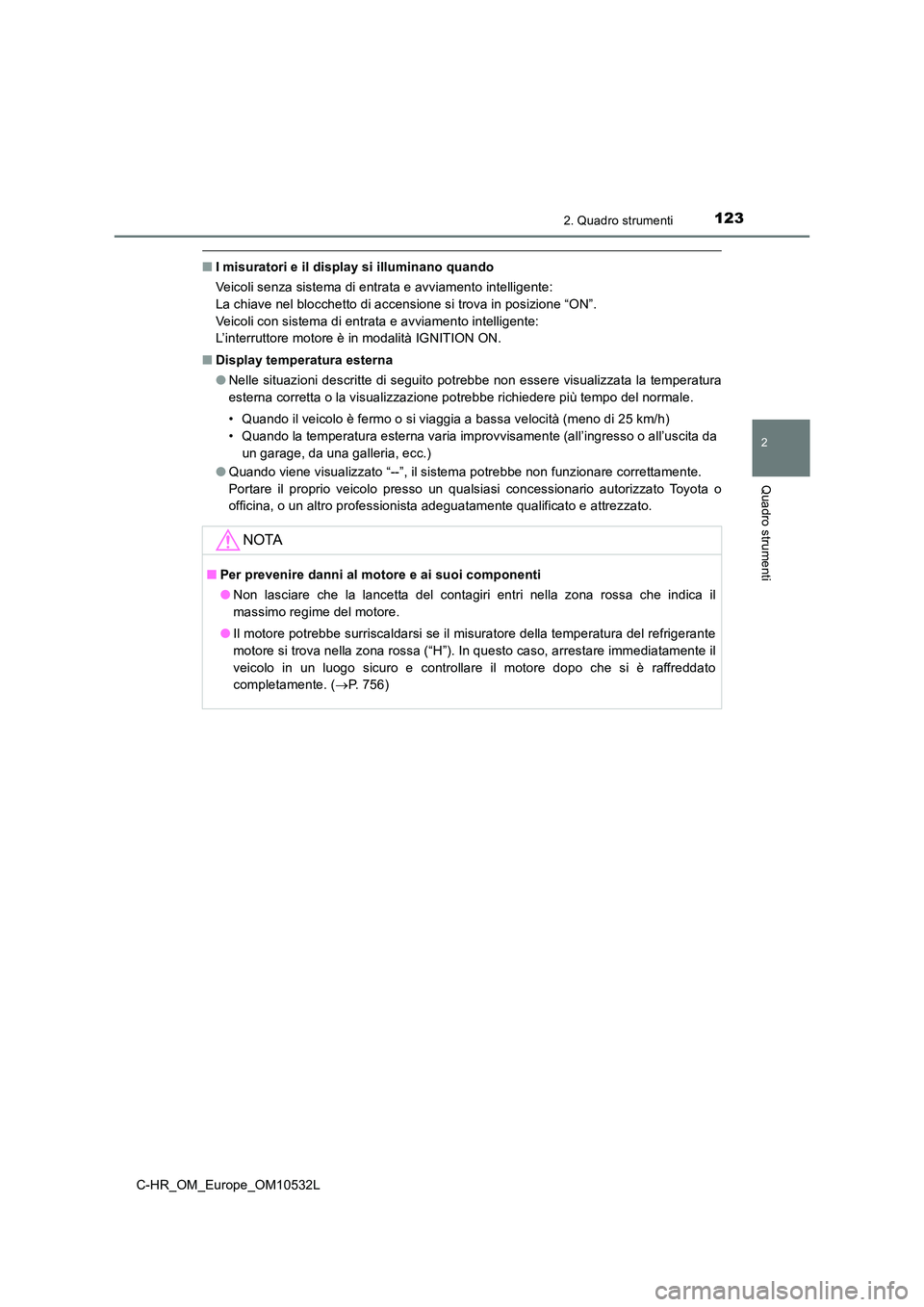

1232. Quadro strumenti
2
Quadro strumenti
C-HR_OM_Europe_OM10532L
■I misuratori e il display si illuminano quando
Veicoli senza sistema di entrata e avviamento intelligente:
La chiave nel blocchetto di accensione si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente:
L’interruttore motore è in modalità IGNITION ON.
■ Display temperatura esterna
● Nelle situazioni descritte di seguito potrebbe non essere visualizzata la temperatura
esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale.
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)
• Quando la temperatura esterna varia improvvisamente (all’ingresso o all’uscita da
un garage, da una galleria, ecc.)
● Quando viene visualizzato “--”, il sistema potrebbe non funzionare correttamente.
Portare il proprio veicolo presso un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
NOTA
■ Per prevenire danni al motore e ai suoi componenti
● Non lasciare che la lancetta del contagiri entri nella zona rossa che indica il
massimo regime del motore.
● Il motore potrebbe surriscaldarsi se il misuratore della temperatura del refrigerante
motore si trova nella zona rossa (“H”). In questo caso, arrestare immediatamente il
veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato
completamente. ( P. 756)

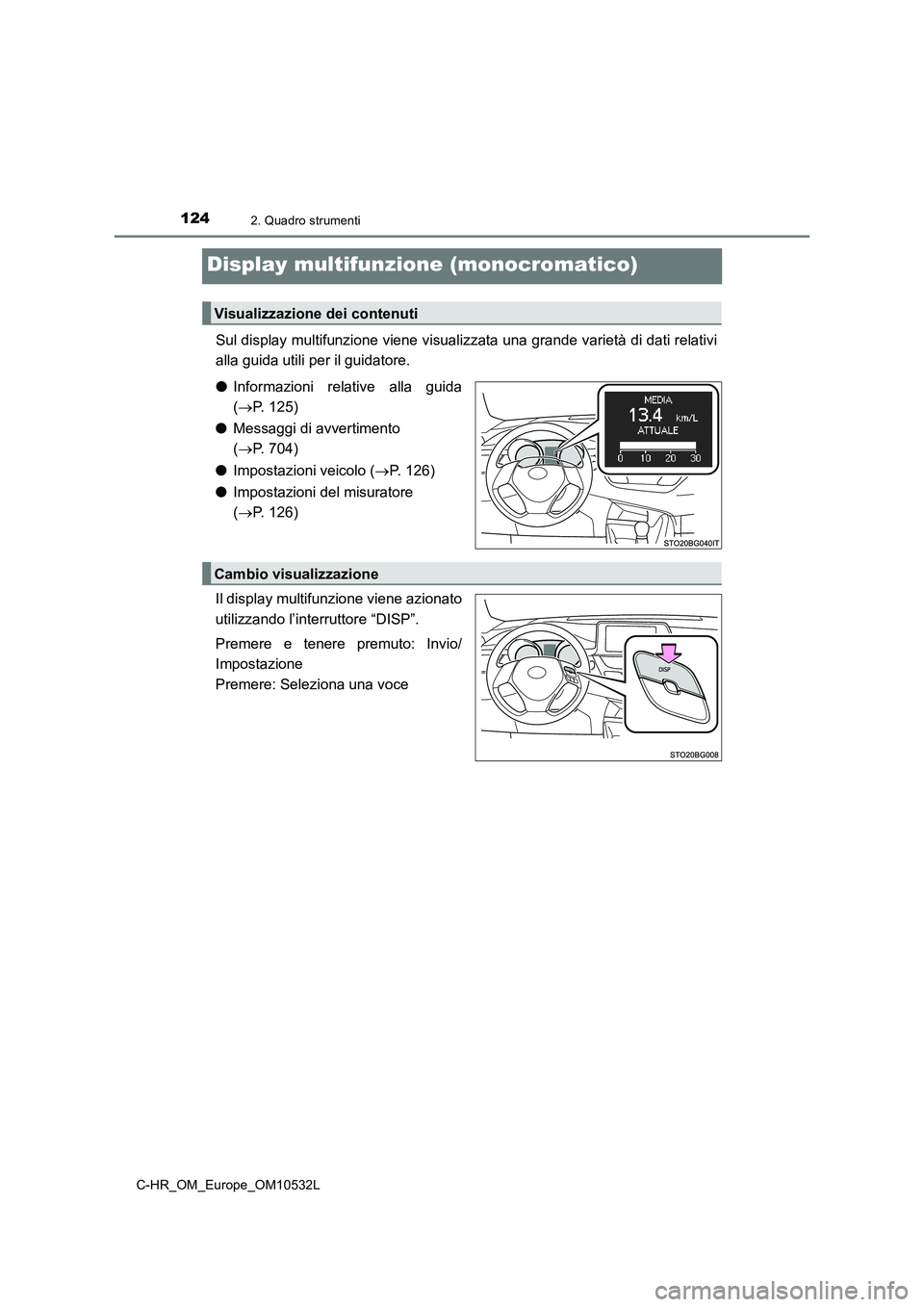

1242. Quadro strumenti
C-HR_OM_Europe_OM10532L
Display multifunzione (monocromatico)
Sul display multifunzione viene visualizzata una grande varietà di dati relativi
alla guida utili per il guidatore.
●Informazioni relative alla guida
(P. 125)
●Messaggi di avvertimento
(P. 704)
●Impostazioni veicolo (P. 126)
●Impostazioni del misuratore
(P. 126)
Il display multifunzione viene azionato
utilizzando l’interruttore “DISP”.
Premere e tenere premuto: Invio/
Impostazione
Premere: Seleziona una voce
Visualizzazione dei contenuti
Cambio visualizzazione

1252. Quadro strumenti
2
Quadro strumenti
C-HR_OM_Europe_OM10532L
●Consumo medio di carburante e consumo attuale di carburante
Visualizza il consumo medio di carburante dall’ultimo azzeramento.
• La funzione può essere azzerata premendo l’interruttore “DISP” per più
di 1 secondo quando viene visualizzato il consumo medio di carburante.
• Prendere come riferimento il consumo medio di carburante.
Visualizza il valore attuale del consumo di carburante.
Prendere come riferimento il consumo attuale di carburante visualizzato.
●Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al consumo medio di
carburante. Pertanto la distanza effettiva percorribile potrebbe differire
da quella visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di
carburante, il display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, portare la chiave nel blocchetto di
accensione in posizione “LOCK”.
Se si rifornisce il veicolo senza portare la chiave nel blocchetto di accensione in
posizione “LOCK”, il display potrebbe non venire aggiornato.
●Velocità media del veicolo
Visualizza la velocità media del veicolo dall’ultimo avviamento del motore.
●Tempo trascorso
Visualizza il tempo trascorso dall’avviamento del motore.
Informazioni relative alla guida

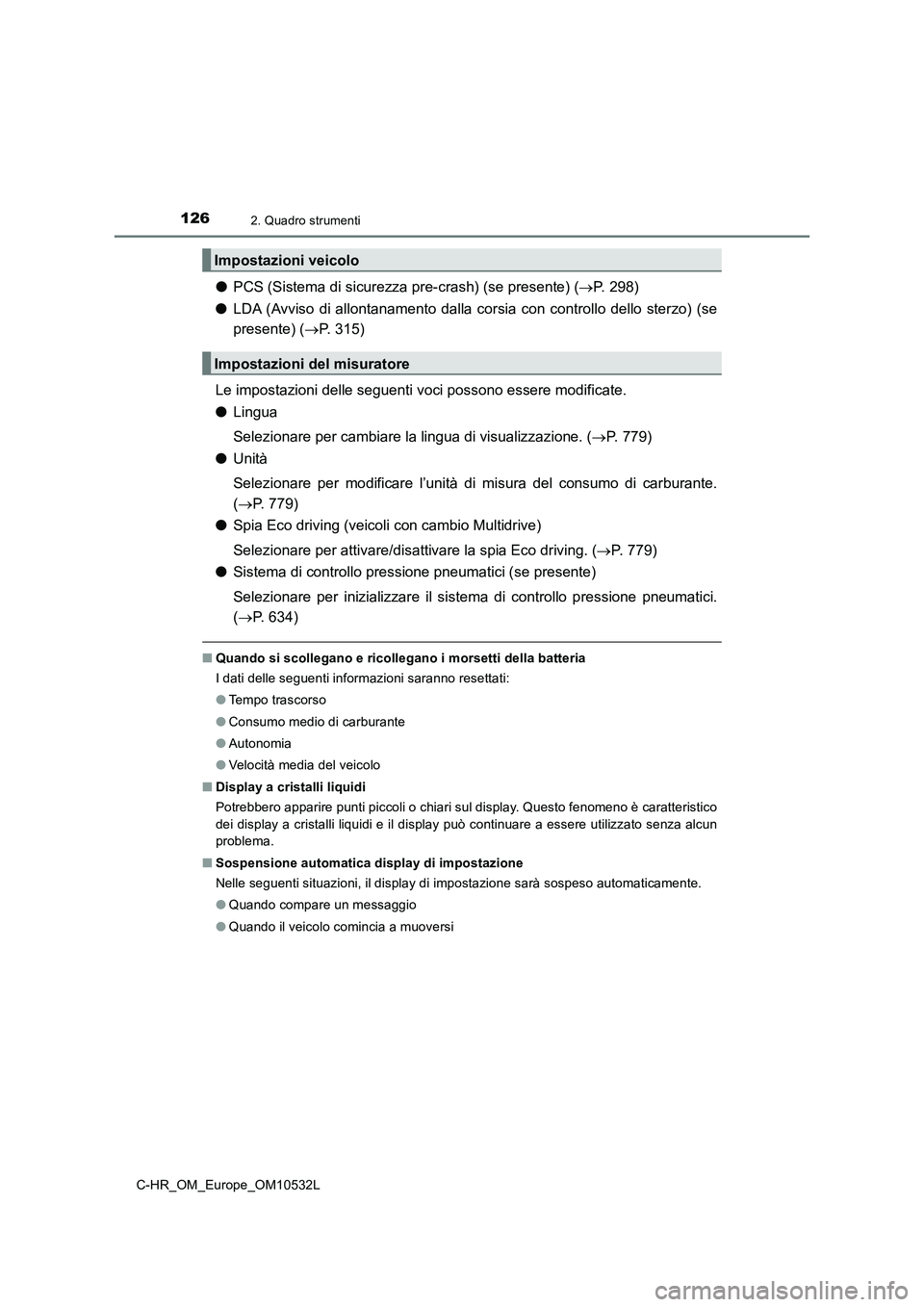

1262. Quadro strumenti
C-HR_OM_Europe_OM10532L
●PCS (Sistema di sicurezza pre-crash) (se presente) (P. 298)
●LDA (Avviso di allontanamento dalla corsia con controllo dello sterzo) (se
presente) (P. 315)
Le impostazioni delle seguenti voci possono essere modificate.
●Lingua
Selezionare per cambiare la lingua di visualizzazione. (P. 779)
●Unità
Selezionare per modificare l’unità di misura del consumo di carburante.
(P. 779)
●Spia Eco driving (veicoli con cambio Multidrive)
Selezionare per attivare/disattivare la spia Eco driving. (P. 779)
●Sistema di controllo pressione pneumatici (se presente)
Selezionare per inizializzare il sistema di controllo pressione pneumatici.
(P. 634)
■Quando si scollegano e ricollegano i morsetti della batteria
I dati delle seguenti informazioni saranno resettati:
●Tempo trascorso
●Consumo medio di carburante
●Autonomia
●Velocità media del veicolo
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Questo fenomeno è caratteristico
dei display a cristalli liquidi e il display può continuare a essere utilizzato senza alcun
problema.
■Sospensione automatica display di impostazione
Nelle seguenti situazioni, il display di impostazione sarà sospeso automaticamente.
●Quando compare un messaggio
●Quando il veicolo comincia a muoversi
Impostazioni veicolo
Impostazioni del misuratore

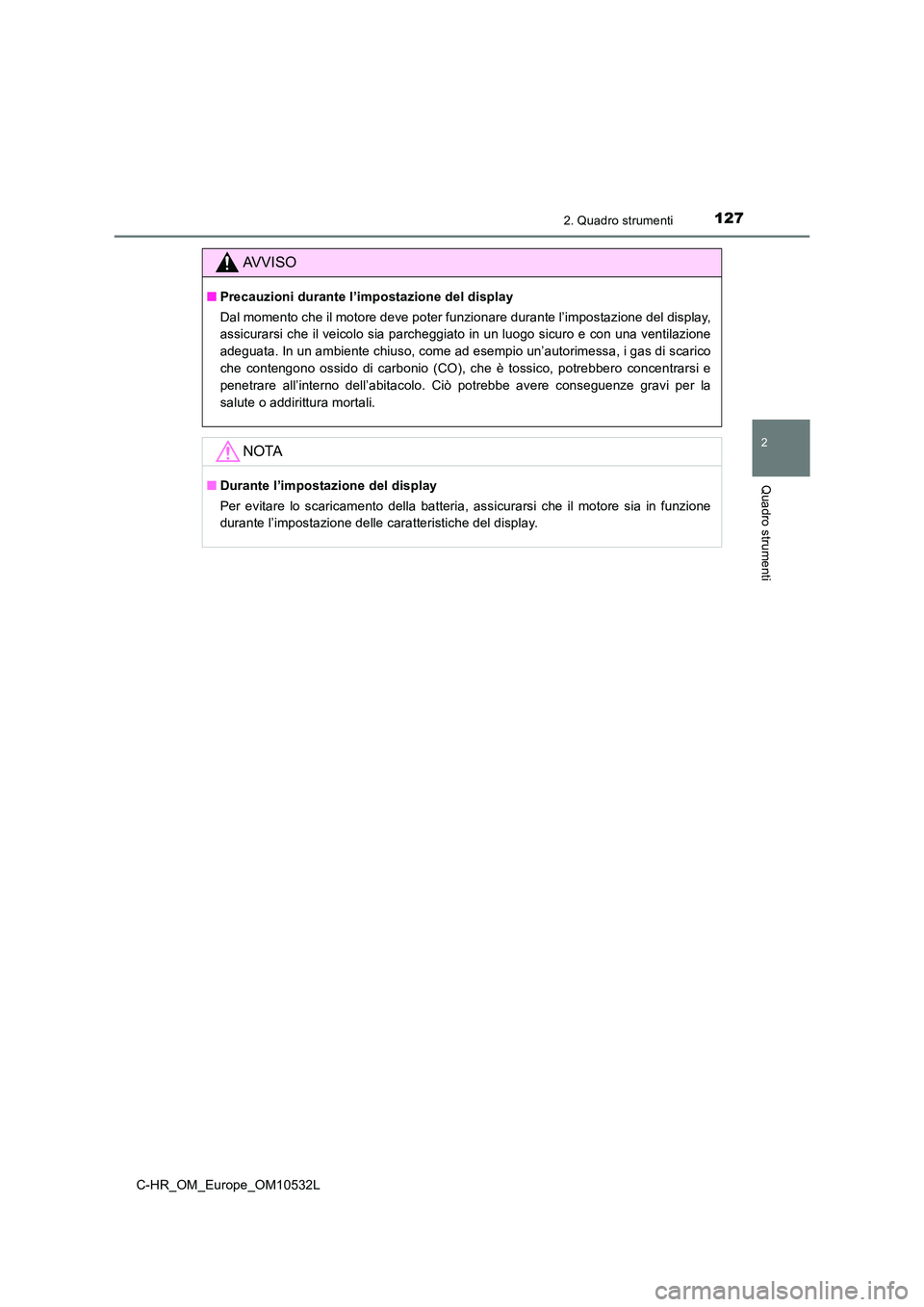

1272. Quadro strumenti
2
Quadro strumenti
C-HR_OM_Europe_OM10532L
AVVISO
■Precauzioni durante l’impostazione del display
Dal momento che il motore deve poter funzionare durante l’impostazione del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione
adeguata. In un ambiente chiuso, come ad esempio un’autorimessa, i gas di scarico
che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la
salute o addirittura mortali.
NOTA
■ Durante l’impostazione del display
Per evitare lo scaricamento della batteria, assicurarsi che il motore sia in funzione
durante l’impostazione delle caratteristiche del display.

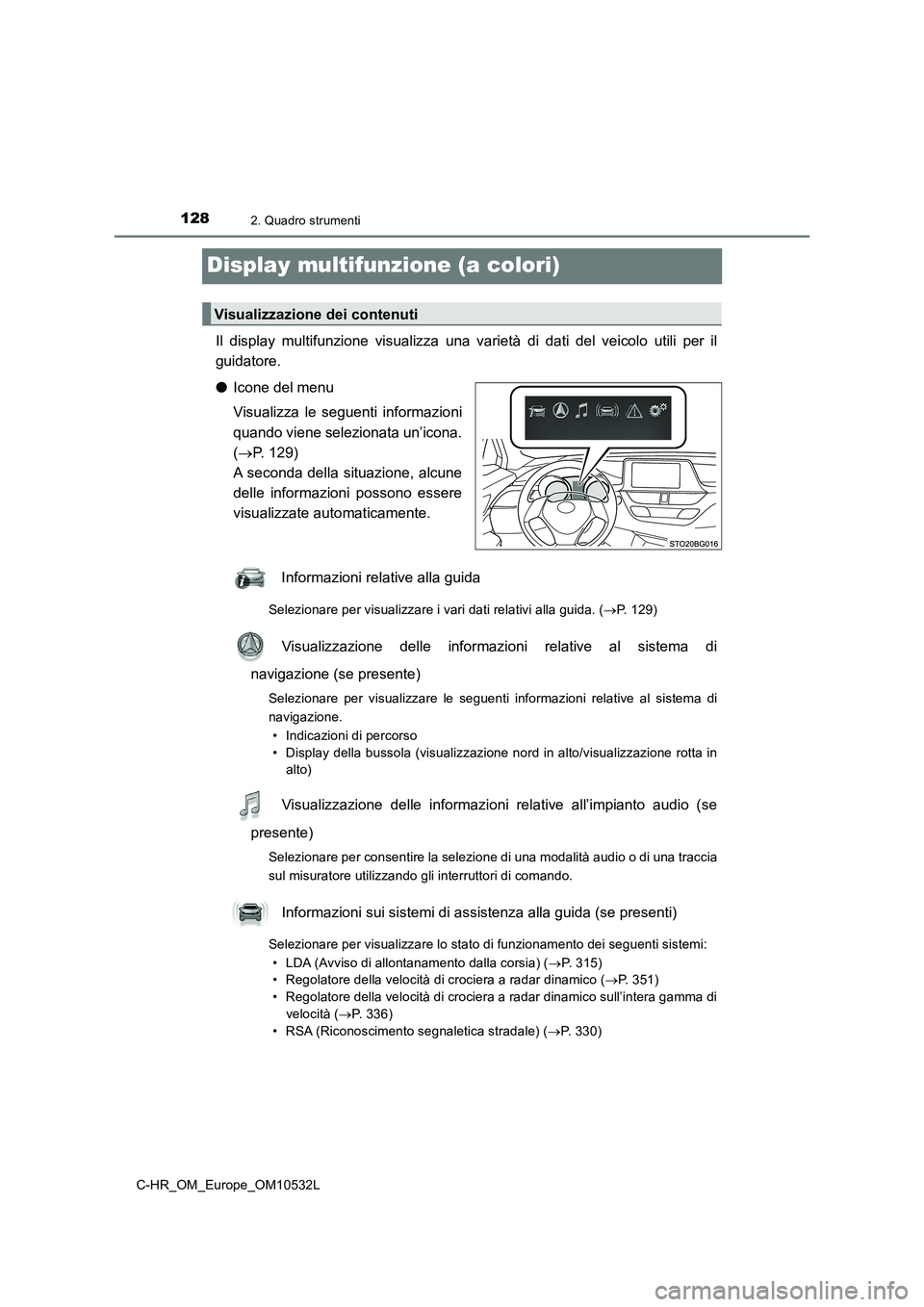

1282. Quadro strumenti
C-HR_OM_Europe_OM10532L
Display multifunzione (a colori)
Il display multifunzione visualizza una varietà di dati del veicolo utili per il
guidatore.
●Icone del menu
Visualizza le seguenti informazioni
quando viene selezionata un’icona.
(P. 129)
A seconda della situazione, alcune
delle informazioni possono essere
visualizzate automaticamente.
Informazioni relative alla guida
Selezionare per visualizzare i vari dati relativi alla guida. (P. 129)
Visualizzazione delle informazioni relative al sistema di
navigazione (se presente)
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Indicazioni di percorso
• Display della bussola (visualizzazione nord in alto/visualizzazione rotta in
alto)
Visualizzazione delle informazioni relative all’impianto audio (se
presente)
Selezionare per consentire la selezione di una modalità audio o di una traccia
sul misuratore utilizzando gli interruttori di comando.
Informazioni sui sistemi di assistenza alla guida (se presenti)
Selezionare per visualizzare lo stato di funzionamento dei seguenti sistemi:
• LDA (Avviso di allontanamento dalla corsia) (P. 315)
• Regolatore della velocità di crociera a radar dinamico (P. 351)
• Regolatore della velocità di crociera a radar dinamico sull’intera gamma di
velocità (P. 336)
• RSA (Riconoscimento segnaletica stradale) (P. 330)
Visualizzazione dei contenuti

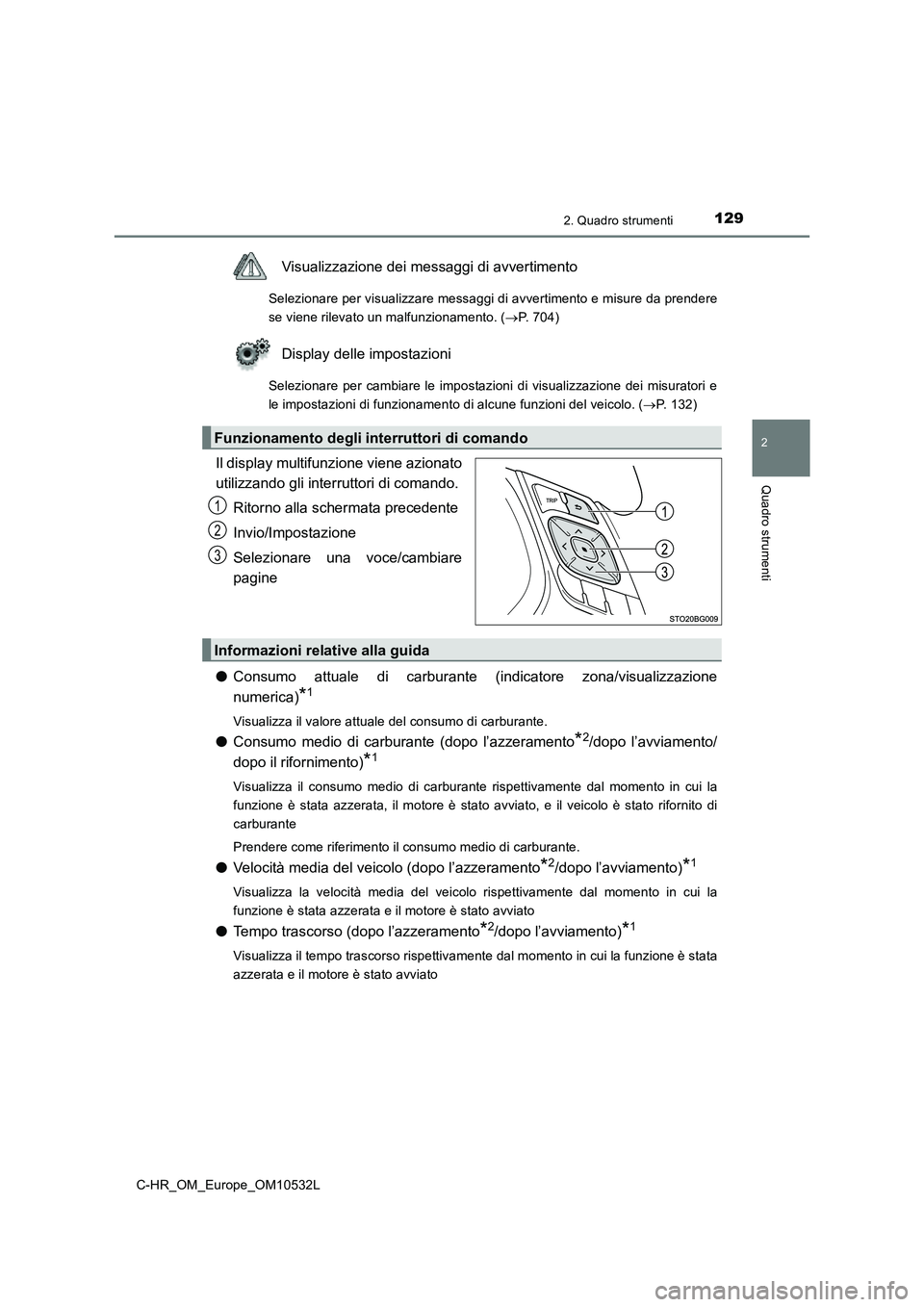

1292. Quadro strumenti
2
Quadro strumenti
C-HR_OM_Europe_OM10532L
Visualizzazione dei messaggi di avvertimento
Selezionare per visualizzare messaggi di avvertimento e misure da prendere
se viene rilevato un malfunzionamento. (P. 704)
Display delle impostazioni
Selezionare per cambiare le impostazioni di visualizzazione dei misuratori e
le impostazioni di funzionamento di alcune funzioni del veicolo. (P. 132)
Il display multifunzione viene azionato
utilizzando gli interruttori di comando.
Ritorno alla schermata precedente
Invio/Impostazione
Selezionare una voce/cambiare
pagine
●Consumo attuale di carburante (indicatore zona/visualizzazione
numerica)
*1
Visualizza il valore attuale del consumo di carburante.
●Consumo medio di carburante (dopo l’azzeramento*2/dopo l’avviamento/
dopo il rifornimento)
*1
Visualizza il consumo medio di carburante rispettivamente dal momento in cui la
funzione è stata azzerata, il motore è stato avviato, e il veicolo è stato rifornito di
carburante
Prendere come riferimento il consumo medio di carburante.
●Velocità media del veicolo (dopo l’azzeramento*2/dopo l’avviamento)*1
Visualizza la velocità media del veicolo rispettivamente dal momento in cui la
funzione è stata azzerata e il motore è stato avviato
●Tempo trascorso (dopo l’azzeramento*2/dopo l’avviamento)*1
Visualizza il tempo trascorso rispettivamente dal momento in cui la funzione è stata
azzerata e il motore è stato avviato
Funzionamento degli interruttori di comando
1
2
3
Informazioni relative alla guida

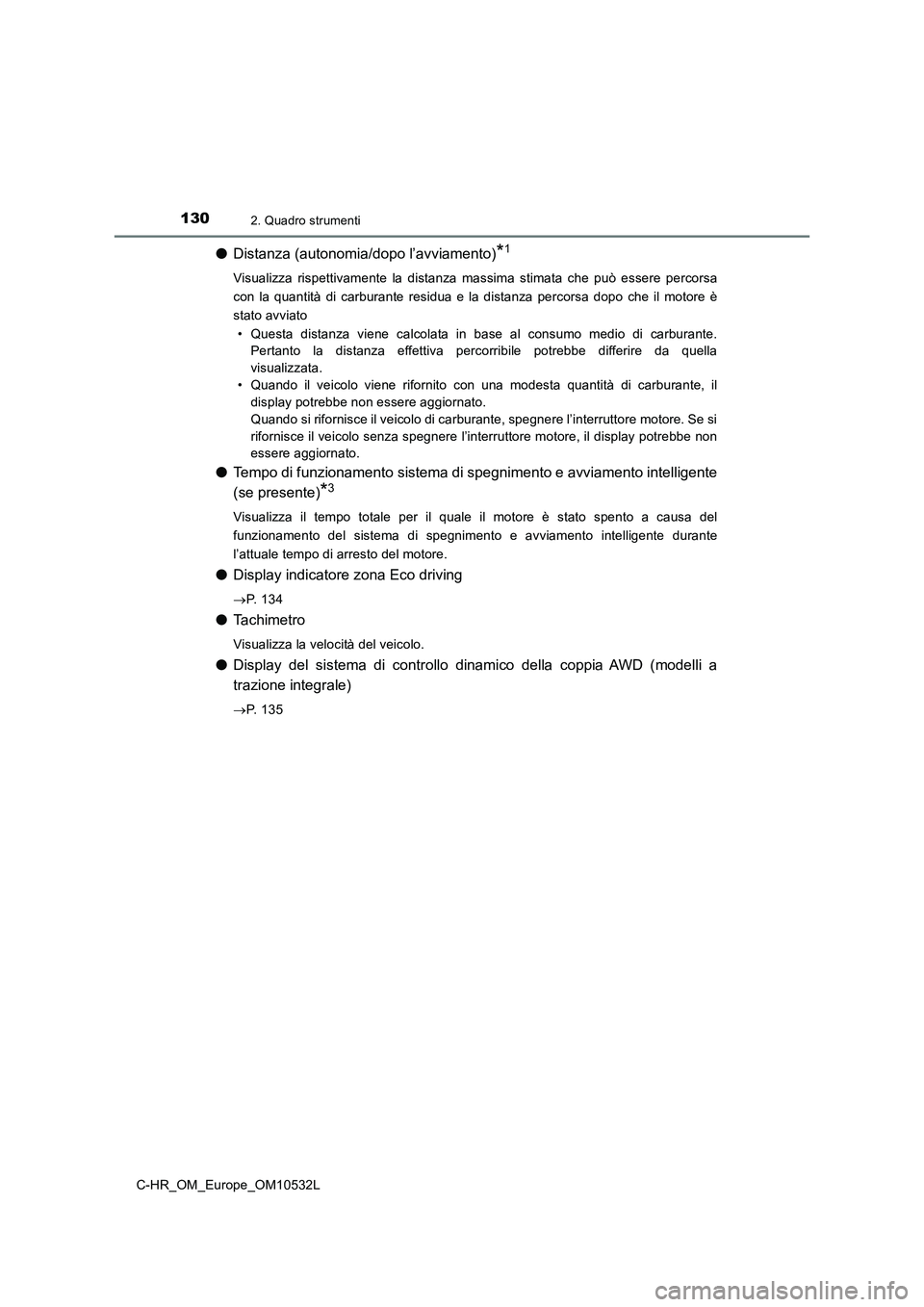

1302. Quadro strumenti
C-HR_OM_Europe_OM10532L
●Distanza (autonomia/dopo l’avviamento)*1
Visualizza rispettivamente la distanza massima stimata che può essere percorsa
con la quantità di carburante residua e la distanza percorsa dopo che il motore è
stato avviato
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, spegnere l’interruttore motore. Se si
rifornisce il veicolo senza spegnere l’interruttore motore, il display potrebbe non
essere aggiornato.
●Tempo di funzionamento sistema di spegnimento e avviamento intelligente
(se presente)
*3
Visualizza il tempo totale per il quale il motore è stato spento a causa del
funzionamento del sistema di spegnimento e avviamento intelligente durante
l’attuale tempo di arresto del motore.
●Display indicatore zona Eco driving
P. 1 3 4
●Ta c h i m e t r o
Visualizza la velocità del veicolo.
●Display del sistema di controllo dinamico della coppia AWD (modelli a
trazione integrale)
P. 1 3 5
