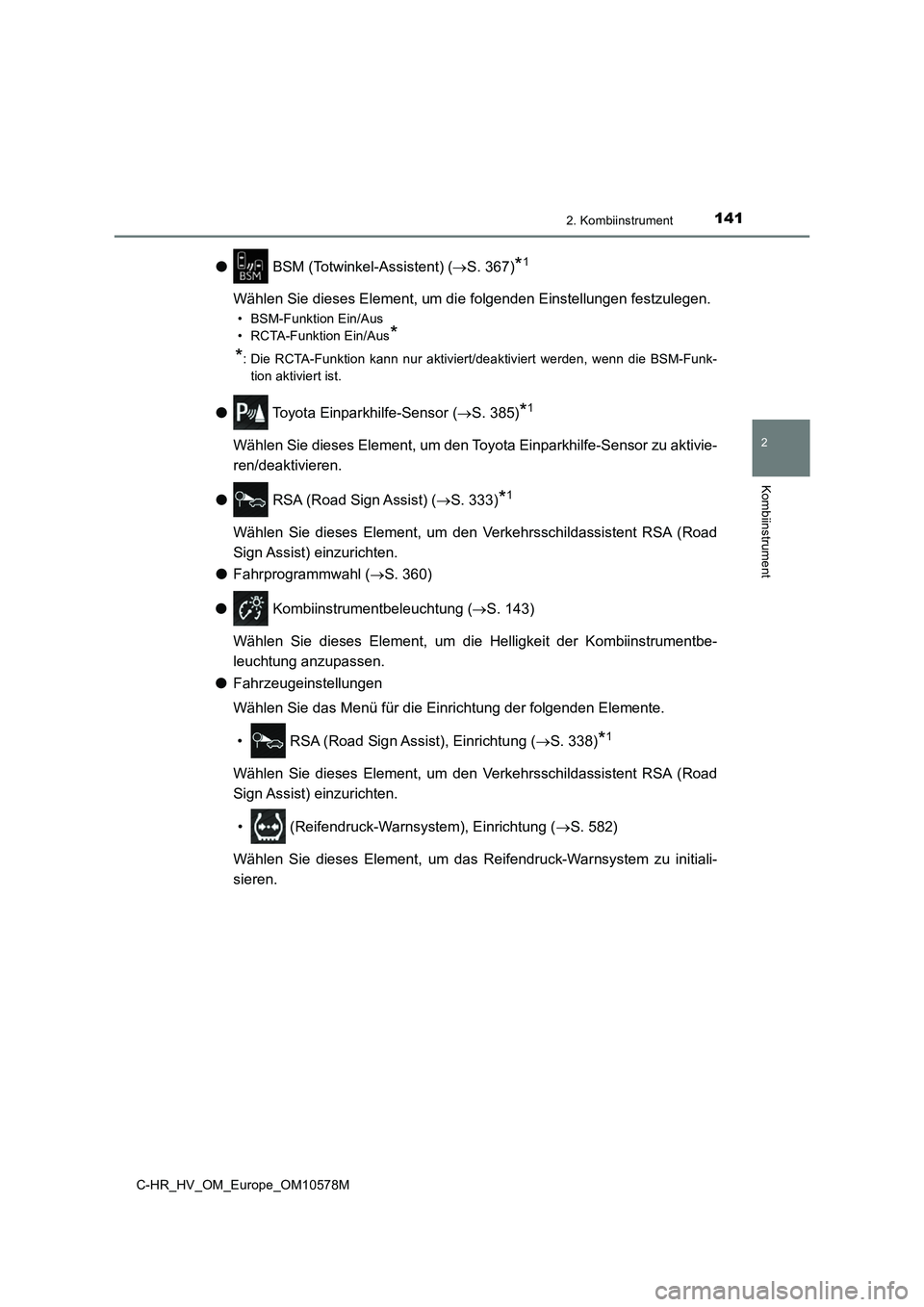

TOYOTA C-HR 2018 Betriebsanleitungen (in German)

1412. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
● BSM (Totwinkel-Assistent) (S. 367)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• BSM-Funktion Ein/Aus
• RCTA-Funktion Ein/Aus*
*: Die RCTA-Funktion kann nur aktiviert/deaktiviert werden, wenn die BSM-Funk-
tion aktiviert ist.
● Toyota Einparkhilfe-Sensor (S. 385)*1
Wählen Sie dieses Element, um den Toyota Einparkhilfe-Sensor zu aktivie-
ren/deaktivieren.
● RSA (Road Sign Assist) (S. 333)*1
Wählen Sie dieses Element, um den Verkehrsschildassistent RSA (Road
Sign Assist) einzurichten.
● Fahrprogrammwahl (S. 360)
● Kombiinstrumentbeleuchtung (S. 143)
Wählen Sie dieses Element , um die Helligkeit der Kombiinstrumentbe-
leuchtung anzupassen.
● Fahrzeugeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• RSA (Road Sign Assist), Einrichtung ( S. 338)*1
Wählen Sie dieses Element, um den Verkehrsschildassistent RSA (Road
Sign Assist) einzurichten.
• (Reifendruck-Warnsystem), Einrichtung ( S. 582)
Wählen Sie dieses Element, um das Reifendruck-Warnsystem zu initiali-
sieren.

1422. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
●Anzeigeeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• Sprache
Wählen Sie dieses Element, um die Anzeigesprache zu ändern.
• Einheiten
Wählen Sie dieses Element, um die Maßeinheit für den Brennstoffverbrauch zu
ändern.
• (EV-Anzeige), Einrichtung
Wählen Sie dieses Element, um die EV-Kontrollleuchte zu aktivieren/deaktivie-
ren.
• Fahrinformationen 1 und 2
Wählen Sie dieses Element, um maximal 2 Elemente auszuwählen, die in einem
Fahrinformationsbildschirm angezeigt werden sollen. Es können bis zu 2 Fahrin-
formationsbildschirme festgelegt werden.
• Popup-Display
Wählen Sie dieses Element, um die Popup-Displays*2, die in einigen Situatio-
nen angezeigt werden können, zu aktivieren/deaktivieren.
• Standardeinstellungen
Registrierte oder geänderte Anzeigeeinstellungen werden gelöscht oder auf ihre
Standardparameter zurückgesetzt.
*1: Je nach Ausstattung
*2: Anzeige der Zielführung des mit dem Navigationssystem verknüpften Systems (je
nach Ausstattung) und Anzeige der eingehenden Anrufe auf der Freisprechan-
lage (je nach Ausstattung).

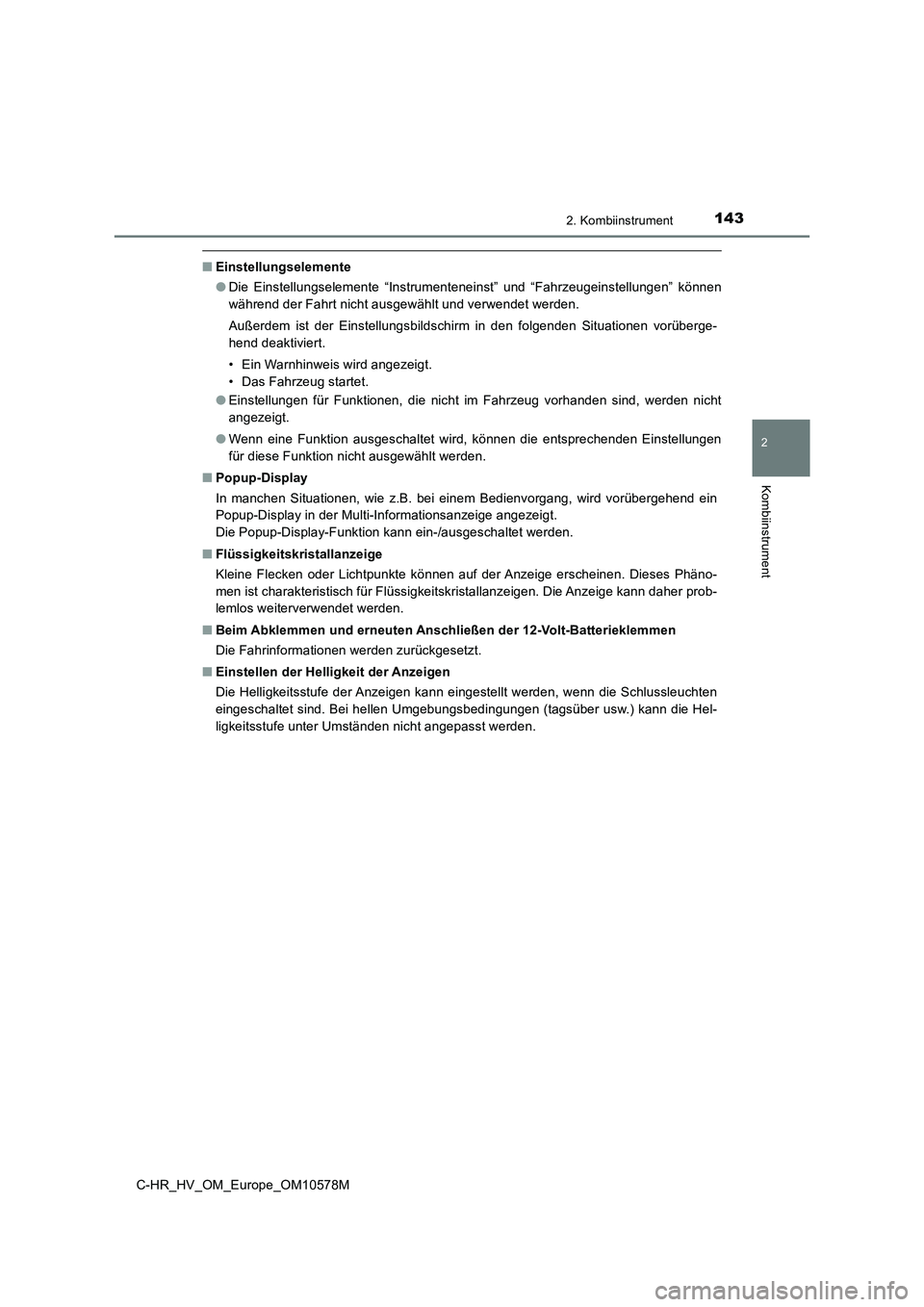

1432. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
■Einstellungselemente
● Die Einstellungselemente “Instrumenteneinst” und “Fahrzeugeinstellungen” können
während der Fahrt nicht ausgewählt und verwendet werden.
Außerdem ist der Einstellungsbildschirm in den folgenden Situationen vorüberge-
hend deaktiviert.
• Ein Warnhinweis wird angezeigt.
• Das Fahrzeug startet.
● Einstellungen für Funktionen, die nicht im Fahrzeug vorhanden sind, werden nicht
angezeigt.
● Wenn eine Funktion ausgeschaltet wird, können die entsprechenden Einstellungen
für diese Funktion nicht ausgewählt werden.
■ Popup-Display
In manchen Situationen, wie z.B. bei einem Bedienvorgang, wird vorübergehend ein
Popup-Display in der Multi-Informationsanzeige angezeigt.
Die Popup-Display-Funktion kann ein-/ausgeschaltet werden.
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Beim Abklemmen und erneuten Anschließen der 12-Volt-Batterieklemmen
Die Fahrinformationen werden zurückgesetzt.
■ Einstellen der Helligkeit der Anzeigen
Die Helligkeitsstufe der Anzeigen kann eingestellt werden, wenn die Schlussleuchten
eingeschaltet sind. Bei hellen Umgebungsbedingungen (tagsüber usw.) kann die Hel-
ligkeitsstufe unter Umständen nicht angepasst werden.

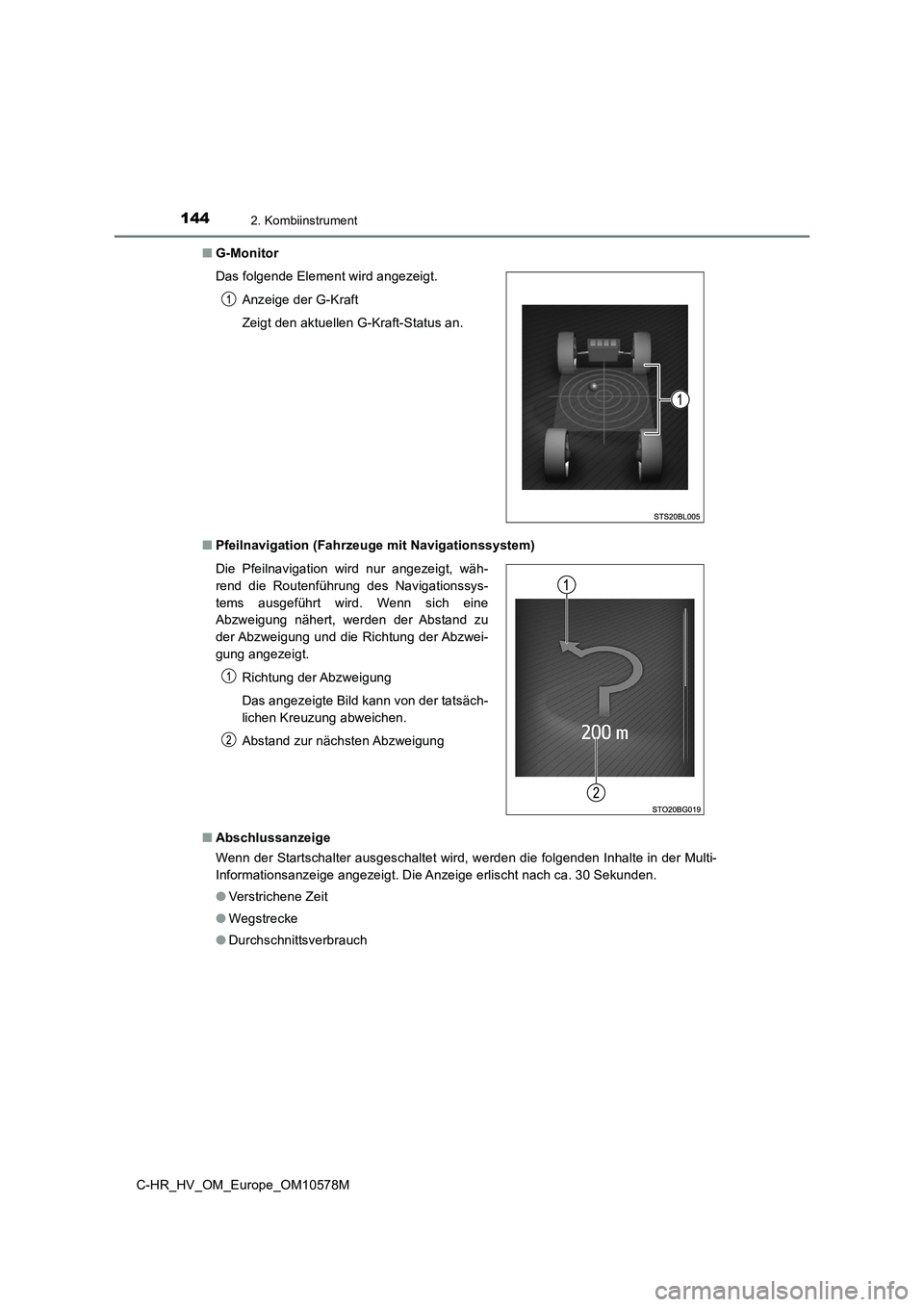

1442. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
■ G-Monitor
■ Pfeilnavigation (Fahrzeuge mit Navigationssystem)
■ Abschlussanzeige
Wenn der Startschalter ausgeschaltet wird, werden die folgenden Inhalte in der Multi-
Informationsanzeige angezeigt. Die Anzeige erlischt nach ca. 30 Sekunden.
● Verstrichene Zeit
● Wegstrecke
● Durchschnittsverbrauch
Das folgende Element wird angezeigt.
Anzeige der G-Kraft
Zeigt den aktuellen G-Kraft-Status an.
Die Pfeilnavigation wird nur angezeigt, wäh-
rend die Routenführung des Navigationssys-
tems ausgeführt wird. Wenn sich eine
Abzweigung nähert, werden der Abstand zu
der Abzweigung und die Richtung der Abzwei-
gung angezeigt.
Richtung der Abzweigung
Das angezeigte Bild kann von der tatsäch-
lichen Kreuzung abweichen.
Abstand zur nächsten Abzweigung

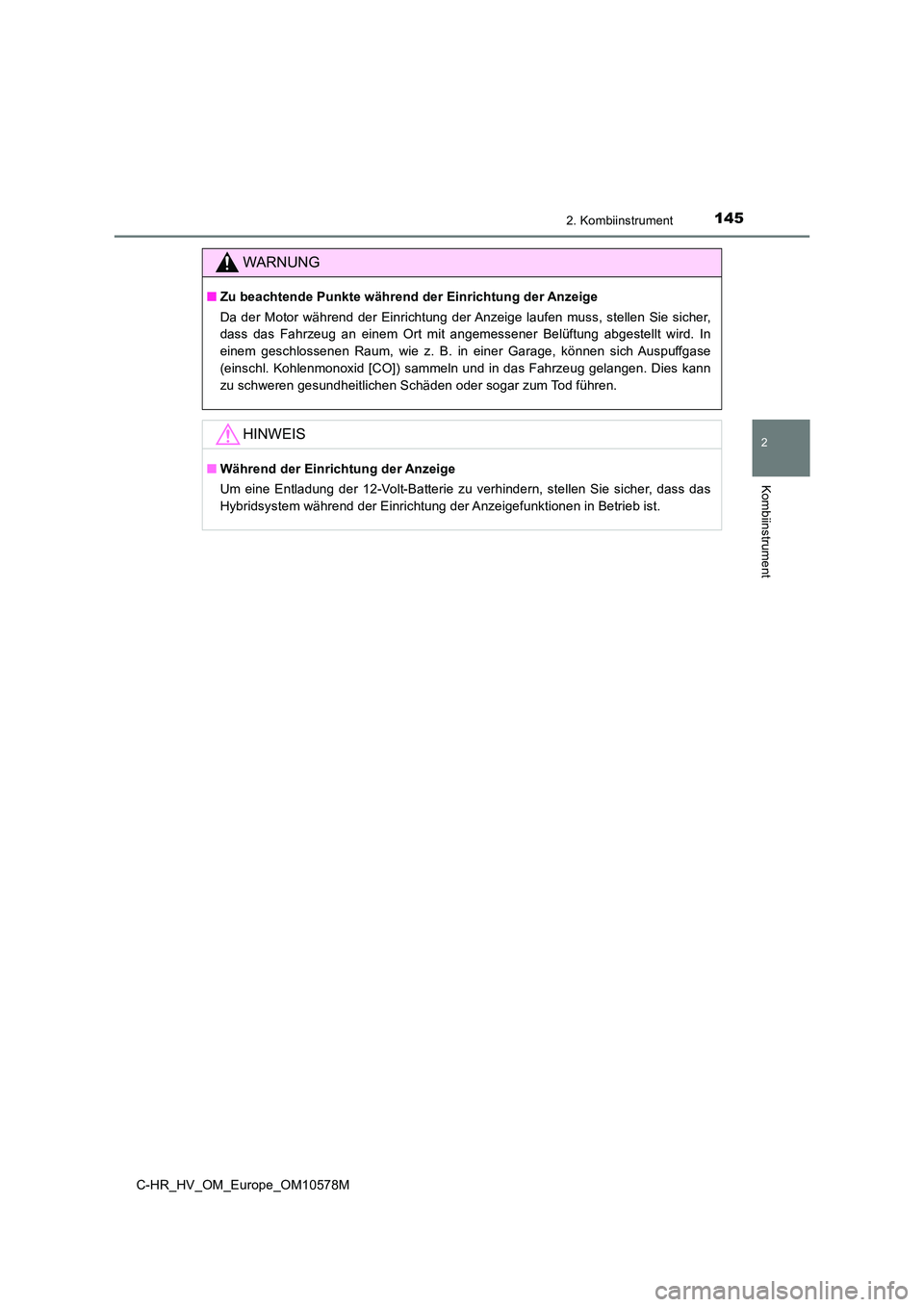

1452. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
WARNUNG
■Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Während der Einrichtung der Anzeige
Um eine Entladung der 12-Volt-Batterie zu verhindern, stellen Sie sicher, dass das
Hybridsystem während der Einrichtung der Anzeigefunktionen in Betrieb ist.

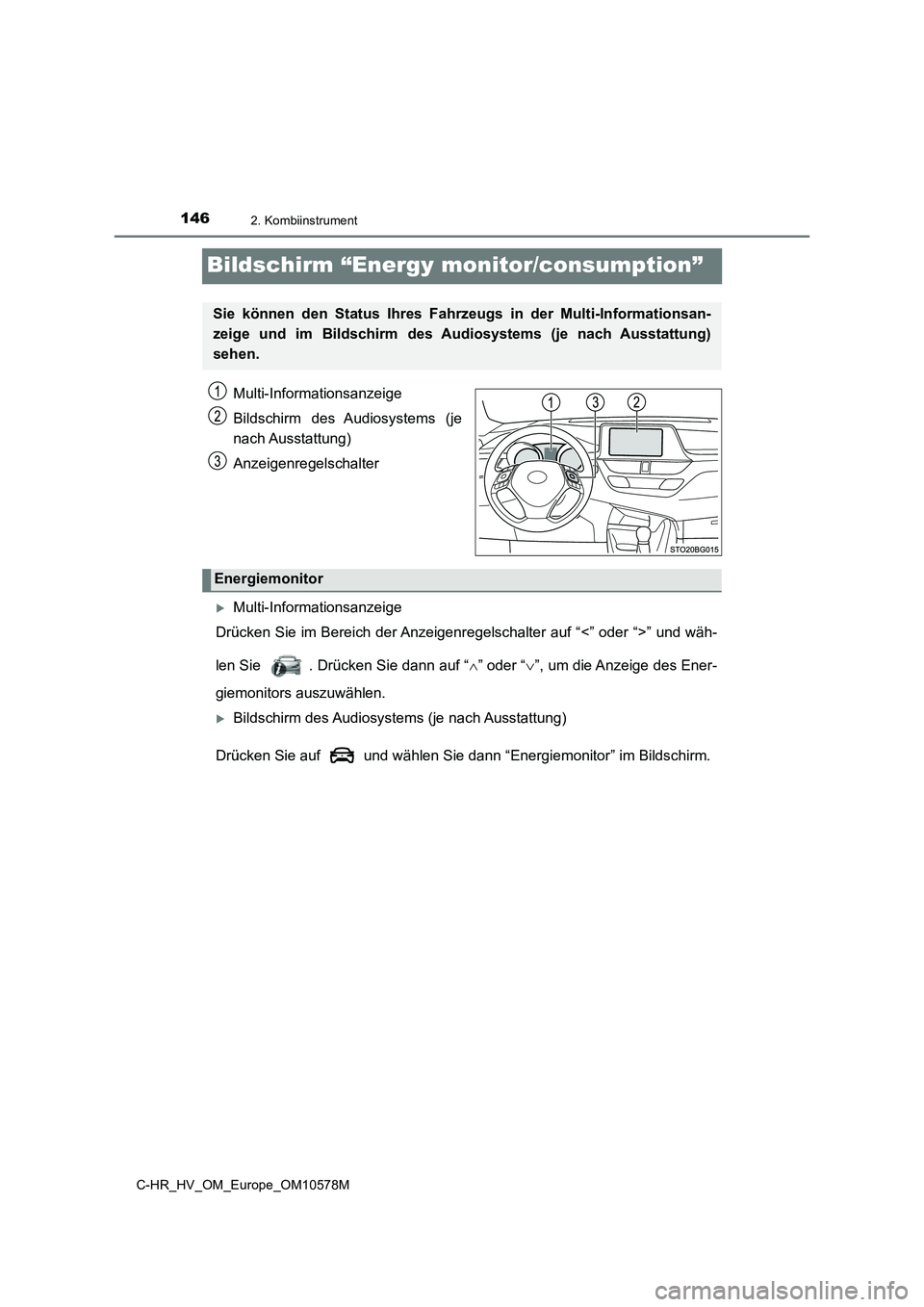

1462. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
Bildschirm “Energy monitor/consumption”
Multi-Informationsanzeige
Bildschirm des Audiosystems (je
nach Ausstattung)
Anzeigenregelschalter
Multi-Informationsanzeige
Drücken Sie im Bereich der Anzeigenregelschalter auf “<” oder “>” und wäh-
len Sie . Drücken Sie dann auf “ ” oder “”, um die Anzeige des Ener-
giemonitors auszuwählen.
Bildschirm des Audiosystems (je nach Ausstattung)
Drücken Sie auf und wählen Sie dann “Energiemonitor” im Bildschirm.
Sie können den Status Ihres Fahrze ugs in der Multi-Informationsan-
zeige und im Bildschirm des A udiosystems (je nach Ausstattung)
sehen.
Energiemonitor

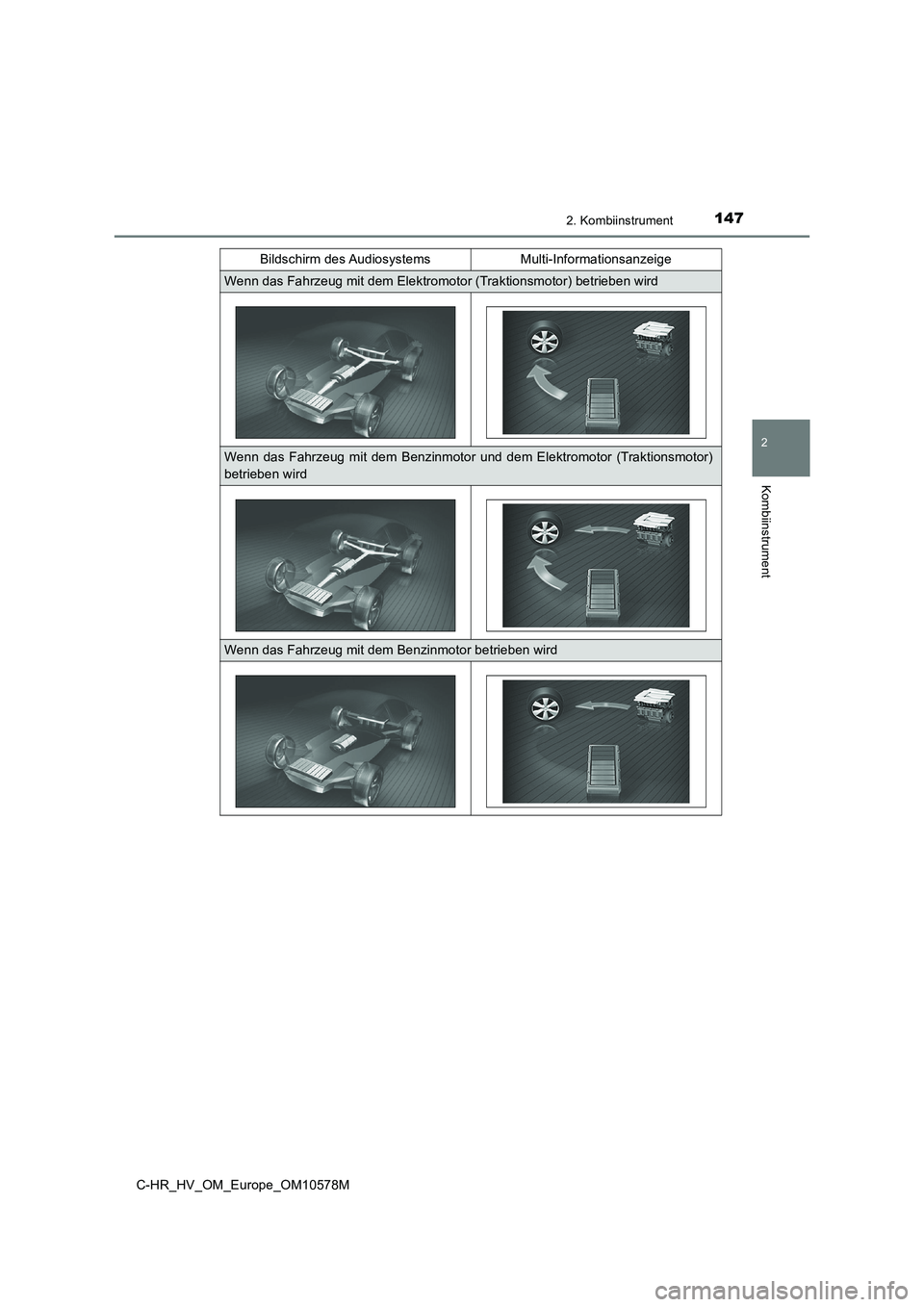

1472. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
Bildschirm des Audiosystems Multi-Informationsanzeige
Wenn das Fahrzeug mit dem Elektromotor (Traktionsmotor) betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor und dem Elektromotor (Traktionsmotor)
betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor betrieben wird

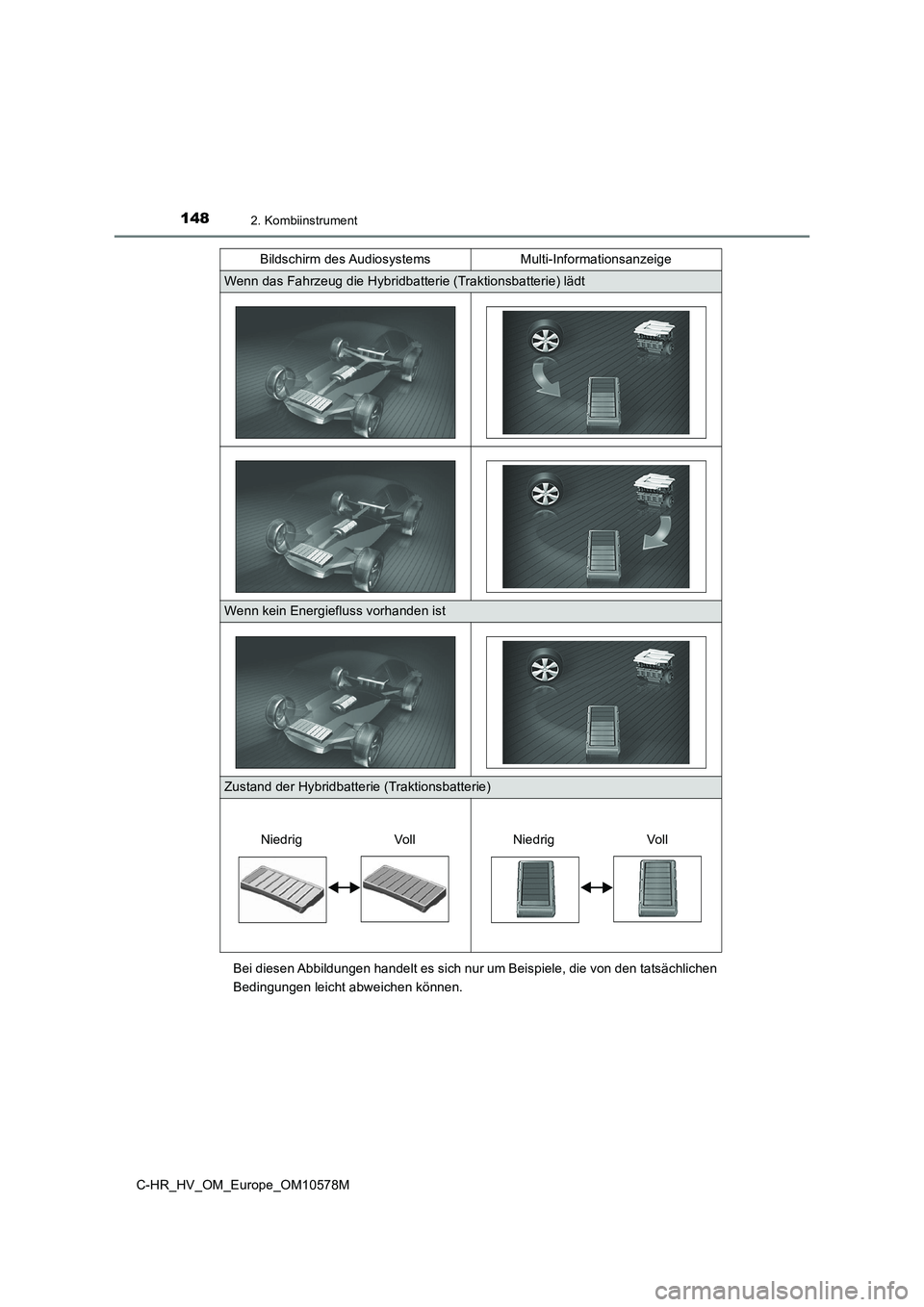

1482. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Wenn das Fahrzeug die Hybridbatterie (Traktionsbatterie) lädt
Wenn kein Energiefluss vorhanden ist
Zustand der Hybridbatterie (Traktionsbatterie)
Bildschirm des Audiosystems Multi-Informationsanzeige
Niedrig VollNiedrig Voll

1492. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10578M

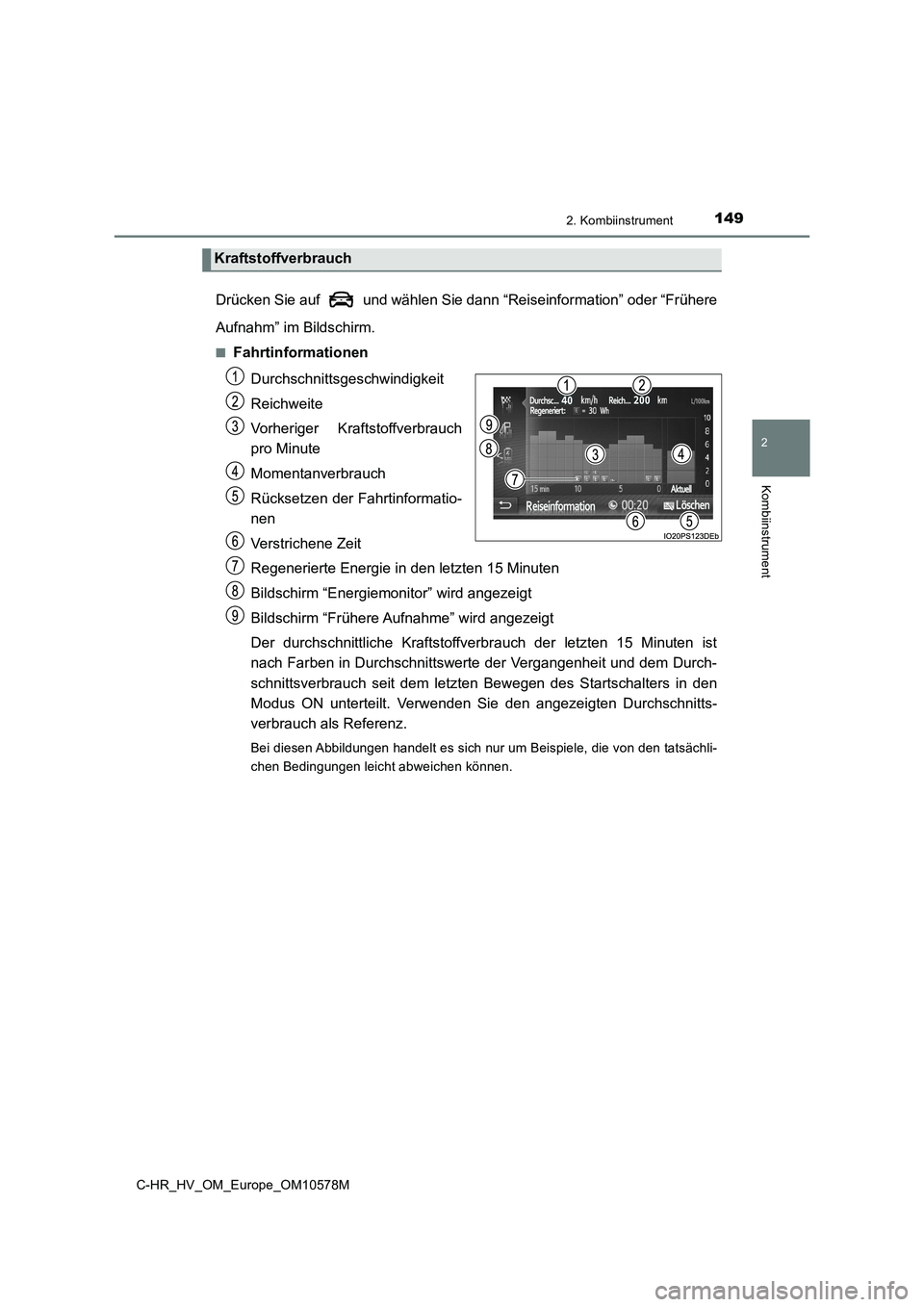

Drücken Sie auf und wählen Sie dann “Reiseinformation” oder “Frühere
Aufnahm” im Bildschirm.
■Fahrtinformationen
Durchschnittsgeschwindigkeit
Reichweite
Vorheriger Kraftstoffverbrauch
pro Minute
Momentanverbrauch
Rücksetzen der Fahrtinformatio-
nen
Verstrichene Zeit
Regenerierte Energie in den letzten 15 Minuten
Bildschirm “Energiemonitor” wird angezeigt
Bildschirm “Frühere Aufnahme” wird angezeigt
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist
nach Farben in Durchschnittswerte der Vergangenheit und dem Durch-
schnittsverbrauch seit dem letzten Bewegen des Startschalters in den
Modus ON unterteilt. Verwenden Sie den angezeigten Durchschnitts-
verbrauch als Referenz.
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächli-
chen Bedingungen leicht abweichen können.
Kraftstoffverbrauch

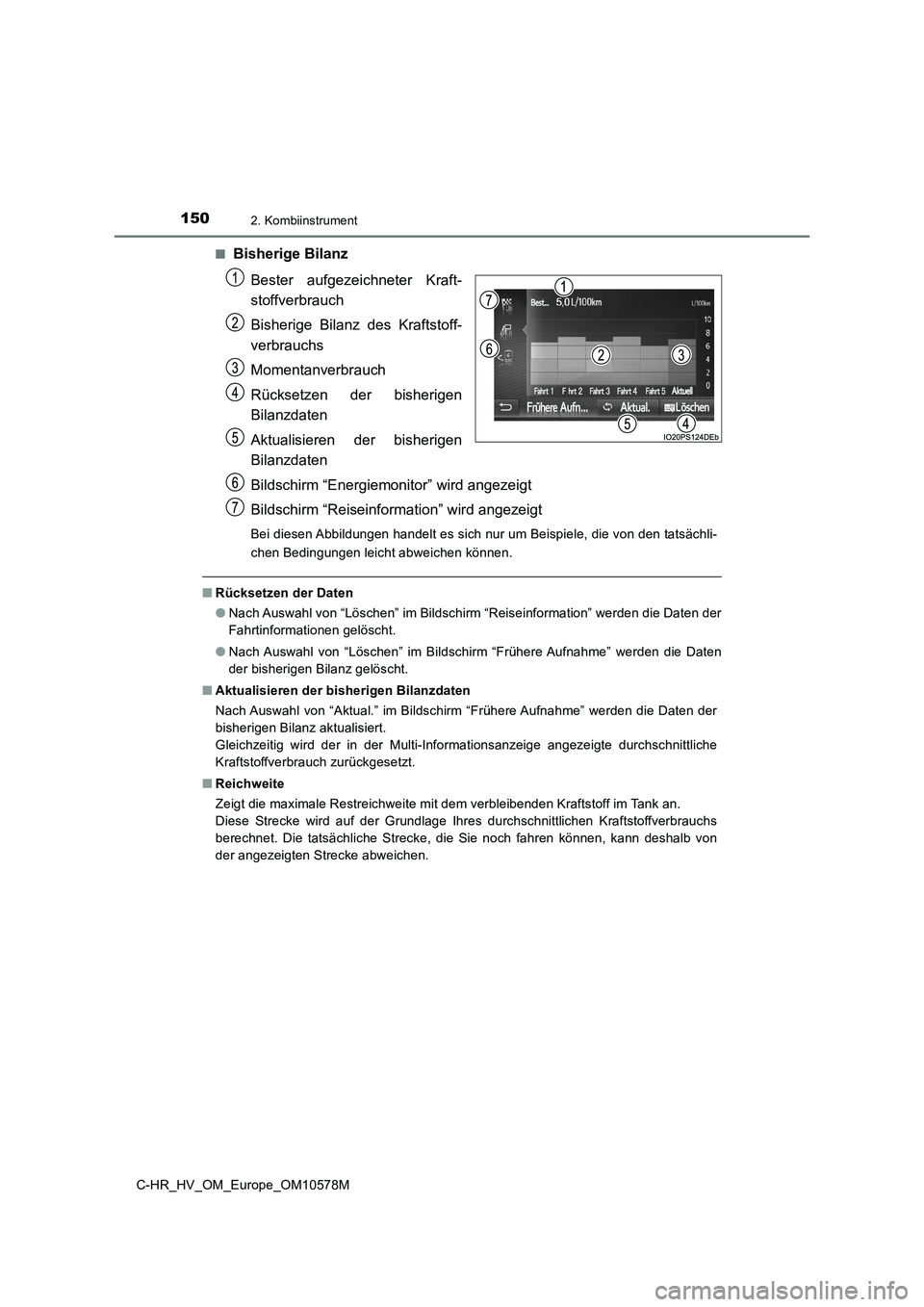

1502. Kombiinstrument
C-HR_HV_OM_Europe_OM10578M
■Bisherige Bilanz
Bester aufgezeichneter Kraft-
stoffverbrauch
Bisherige Bilanz des Kraftstoff-
verbrauchs
Momentanverbrauch
Rücksetzen der bisherigen
Bilanzdaten
Aktualisieren der bisherigen
Bilanzdaten
Bildschirm “Energiemonitor” wird angezeigt
Bildschirm “Reiseinformation” wird angezeigt
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächli-
chen Bedingungen leicht abweichen können.
■Rücksetzen der Daten
●Nach Auswahl von “Löschen” im Bildschirm “Reiseinformation” werden die Daten der
Fahrtinformationen gelöscht.
●Nach Auswahl von “Löschen” im Bildschirm “Frühere Aufnahme” werden die Daten
der bisherigen Bilanz gelöscht.
■Aktualisieren der bisherigen Bilanzdaten
Nach Auswahl von “Aktual.” im Bildschirm “Frühere Aufnahme” werden die Daten der
bisherigen Bilanz aktualisiert.
Gleichzeitig wird der in der Multi-Informationsanzeige angezeigte durchschnittliche
Kraftstoffverbrauch zurückgesetzt.
■Reichweite
Zeigt die maximale Restreichweite mit dem verbleibenden Kraftstoff im Tank an.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von
der angezeigten Strecke abweichen.
