2614-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_HV_OM_Europe_OM10578M

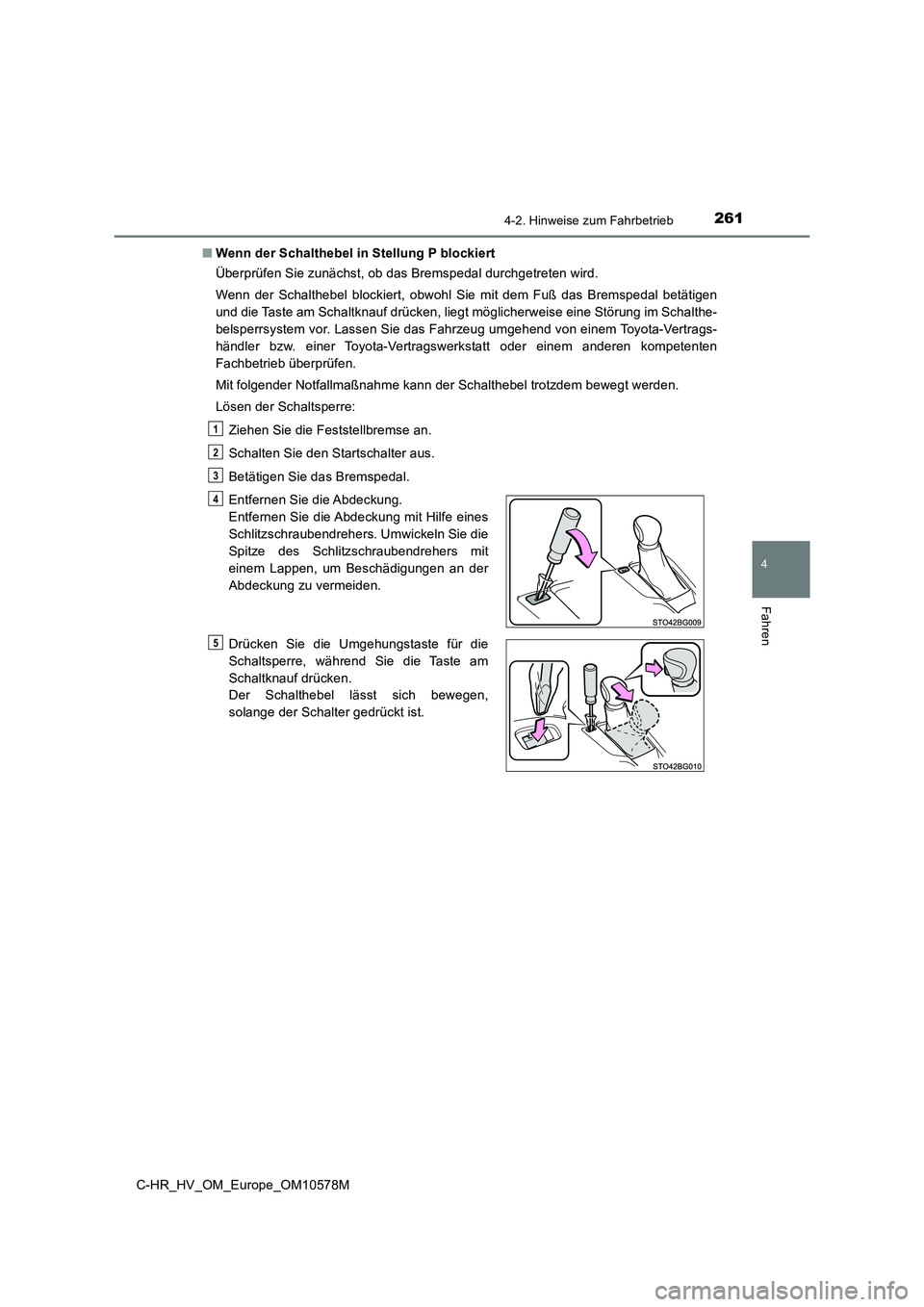

■ Wenn der Schalthebel in Stellung P blockiert
Überprüfen Sie zunächst, ob das Bremspedal durchgetreten wird.
Wenn der Schalthebel blockiert, obwohl Sie mit dem Fuß das Bremspedal betätigen
und die Taste am Schaltknauf drücken, liegt möglicherweise eine Störung im Schalthe-
belsperrsystem vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
Mit folgender Notfallmaßnahme kann der Schalthebel trotzdem bewegt werden.
Lösen der Schaltsperre:
Ziehen Sie die Feststellbremse an.
Schalten Sie den Startschalter aus.
Betätigen Sie das Bremspedal.
Entfernen Sie die Abdeckung.
Entfernen Sie die Abdeckung mit Hilfe eines
Schlitzschraubendrehers. Umwickeln Sie die
Spitze des Schlitzschraubendrehers mit
einem Lappen, um Beschädigungen an der
Abdeckung zu vermeiden.
Drücken Sie die Umgehungstaste für die
Schaltsperre, während Sie die Taste am
Schaltknauf drücken.
Der Schalthebel lässt sich bewegen,
solange der Schalter gedrückt ist.
1
2
3
4
5

2624-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10578M

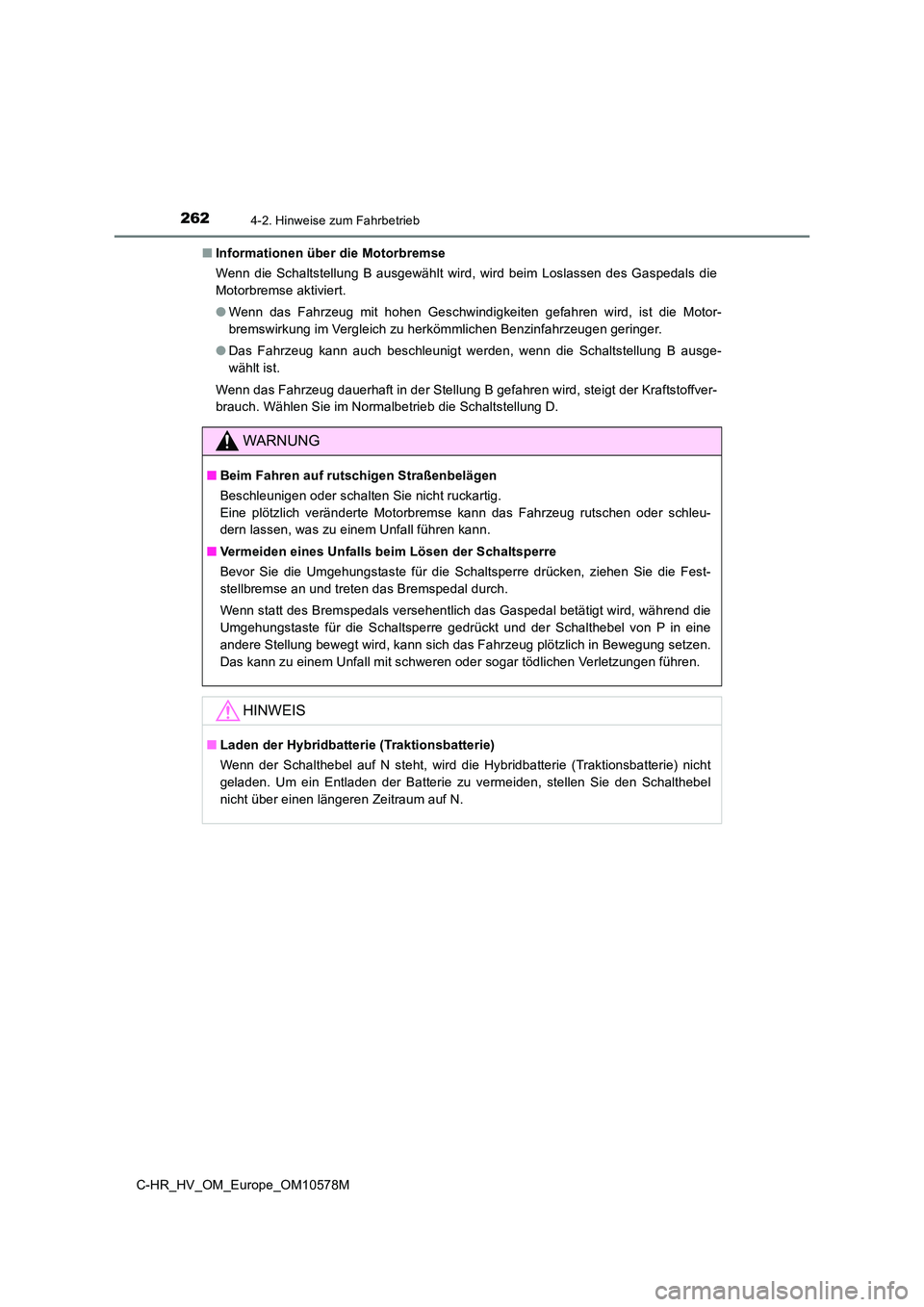

■ Informationen über die Motorbremse
Wenn die Schaltstellung B ausgewählt wird, wird beim Loslassen des Gaspedals die
Motorbremse aktiviert.
● Wenn das Fahrzeug mit hohen Geschwindigkeiten gefahren wird, ist die Motor-
bremswirkung im Vergleich zu herkömmlichen Benzinfahrzeugen geringer.
● Das Fahrzeug kann auch beschleunigt werden, wenn die Schaltstellung B ausge-
wählt ist.
Wenn das Fahrzeug dauerhaft in der Stellung B gefahren wird, steigt der Kraftstoffver-
brauch. Wählen Sie im Normalbetrieb die Schaltstellung D.
WARNUNG
■ Beim Fahren auf rutschigen Straßenbelägen
Beschleunigen oder schalten Sie nicht ruckartig.
Eine plötzlich veränderte Motorbremse kann das Fahrzeug rutschen oder schleu-
dern lassen, was zu einem Unfall führen kann.
■ Vermeiden eines Unfalls beim Lösen der Schaltsperre
Bevor Sie die Umgehungstaste für die Schaltsperre drücken, ziehen Sie die Fest-
stellbremse an und treten das Bremspedal durch.
Wenn statt des Bremspedals versehentlich das Gaspedal betätigt wird, während die
Umgehungstaste für die Schaltsperre gedrückt und der Schalthebel von P in eine
andere Stellung bewegt wird, kann sich das Fahrzeug plötzlich in Bewegung setzen.
Das kann zu einem Unfall mit schweren oder sogar tödlichen Verletzungen führen.
HINWEIS
■ Laden der Hybridbatterie (Traktionsbatterie)
Wenn der Schalthebel auf N steht, wird die Hybridbatterie (Traktionsbatterie) nicht
geladen. Um ein Entladen der Batterie zu vermeiden, stellen Sie den Schalthebel
nicht über einen längeren Zeitraum auf N.

263
4
4-2. Hinweise zum Fahrbetrieb
Fahren
C-HR_HV_OM_Europe_OM10578M

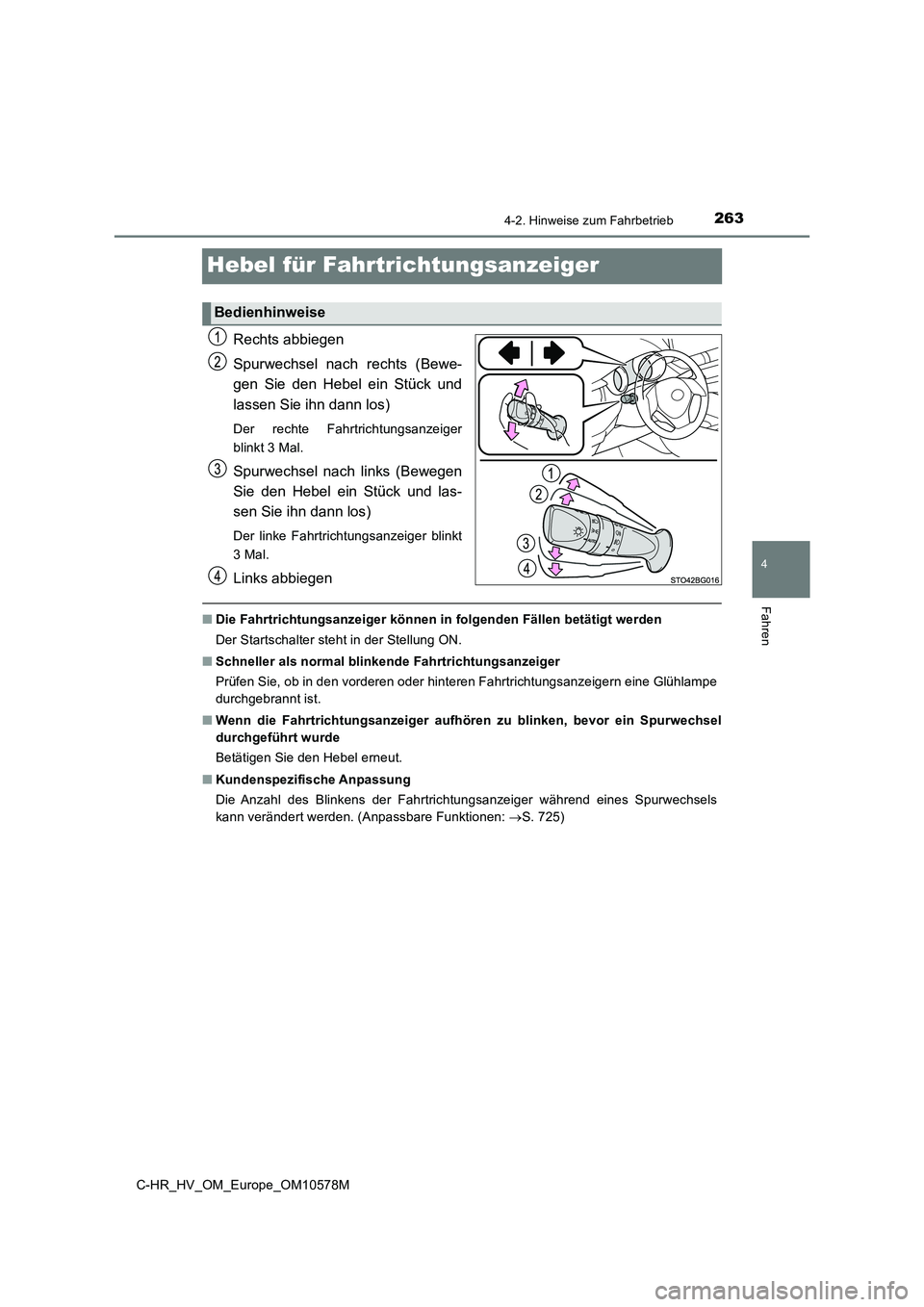

Hebel für Fahrtrichtungsanzeiger
Rechts abbiegen
Spurwechsel nach rechts (Bewe-
gen Sie den Hebel ein Stück und
lassen Sie ihn dann los)
Der rechte Fahrtrichtungsanzeiger
blinkt 3 Mal.
Spurwechsel nach links (Bewegen
Sie den Hebel ein Stück und las-
sen Sie ihn dann los)
Der linke Fahrtrichtungsanzeiger blinkt
3 Mal.
Links abbiegen
■ Die Fahrtrichtungsanzeiger können in folgenden Fällen betätigt werden
Der Startschalter steht in der Stellung ON.
■ Schneller als normal blinkende Fahrtrichtungsanzeiger
Prüfen Sie, ob in den vorderen oder hinteren Fahrtrichtungsanzeigern eine Glühlampe
durchgebrannt ist.
■ Wenn die Fahrtrichtungsanzeiger aufhören zu blinken, bevor ein Spurwechsel
durchgeführt wurde
Betätigen Sie den Hebel erneut.
■ Kundenspezifische Anpassung
Die Anzahl des Blinkens der Fahrtrichtungsanzeiger während eines Spurwechsels
kann verändert werden. (Anpassbare Funktionen: S. 725)
Bedienhinweise

2644-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10578M

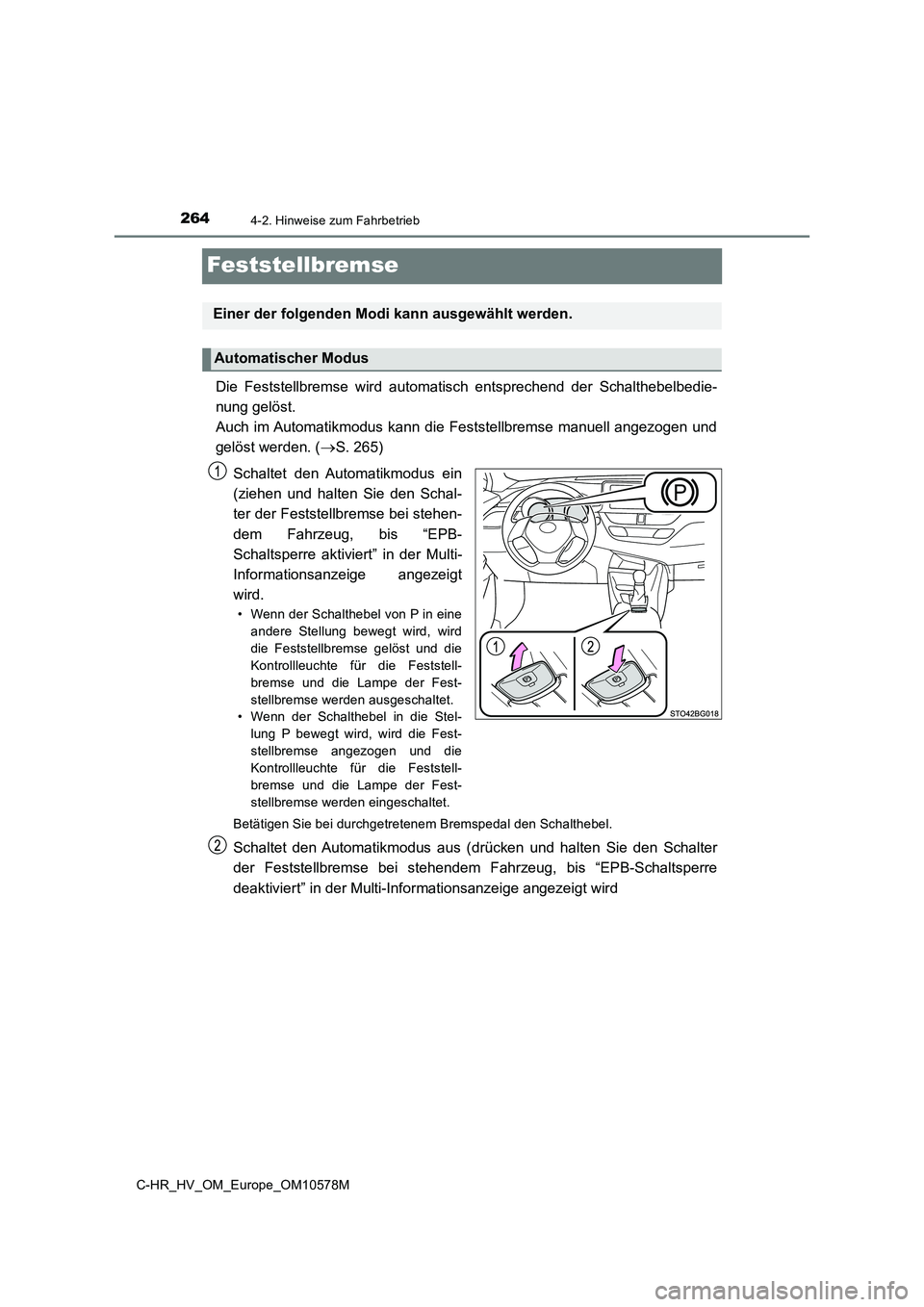

Feststellbremse
Die Feststellbremse wird automatisch entsprechend der Schalthebelbedie-
nung gelöst.
Auch im Automatikmodus kann die Feststellbremse manuell angezogen und
gelöst werden. (S. 265)
Schaltet den Automatikmodus ein
(ziehen und halten Sie den Schal-
ter der Feststellbremse bei stehen-
dem Fahrzeug, bis “EPB-
Schaltsperre aktiviert” in der Multi-
Informationsanzeige angezeigt
wird.
• Wenn der Schalthebel von P in eine
andere Stellung bewegt wird, wird
die Feststellbremse gelöst und die
Kontrollleuchte für die Feststell-
bremse und die Lampe der Fest-
stellbremse werden ausgeschaltet.
• Wenn der Schalthebel in die Stel-
lung P bewegt wird, wird die Fest-
stellbremse angezogen und die
Kontrollleuchte für die Feststell-
bremse und die Lampe der Fest-
stellbremse werden eingeschaltet.
Betätigen Sie bei durchgetretenem Bremspedal den Schalthebel.
Schaltet den Automatikmodus aus (drücken und halten Sie den Schalter
der Feststellbremse bei stehendem Fahrzeug, bis “EPB-Schaltsperre
deaktiviert” in der Multi-Informationsanzeige angezeigt wird
Einer der folgenden Modi kann ausgewählt werden.
Automatischer Modus

2654-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_HV_OM_Europe_OM10578M

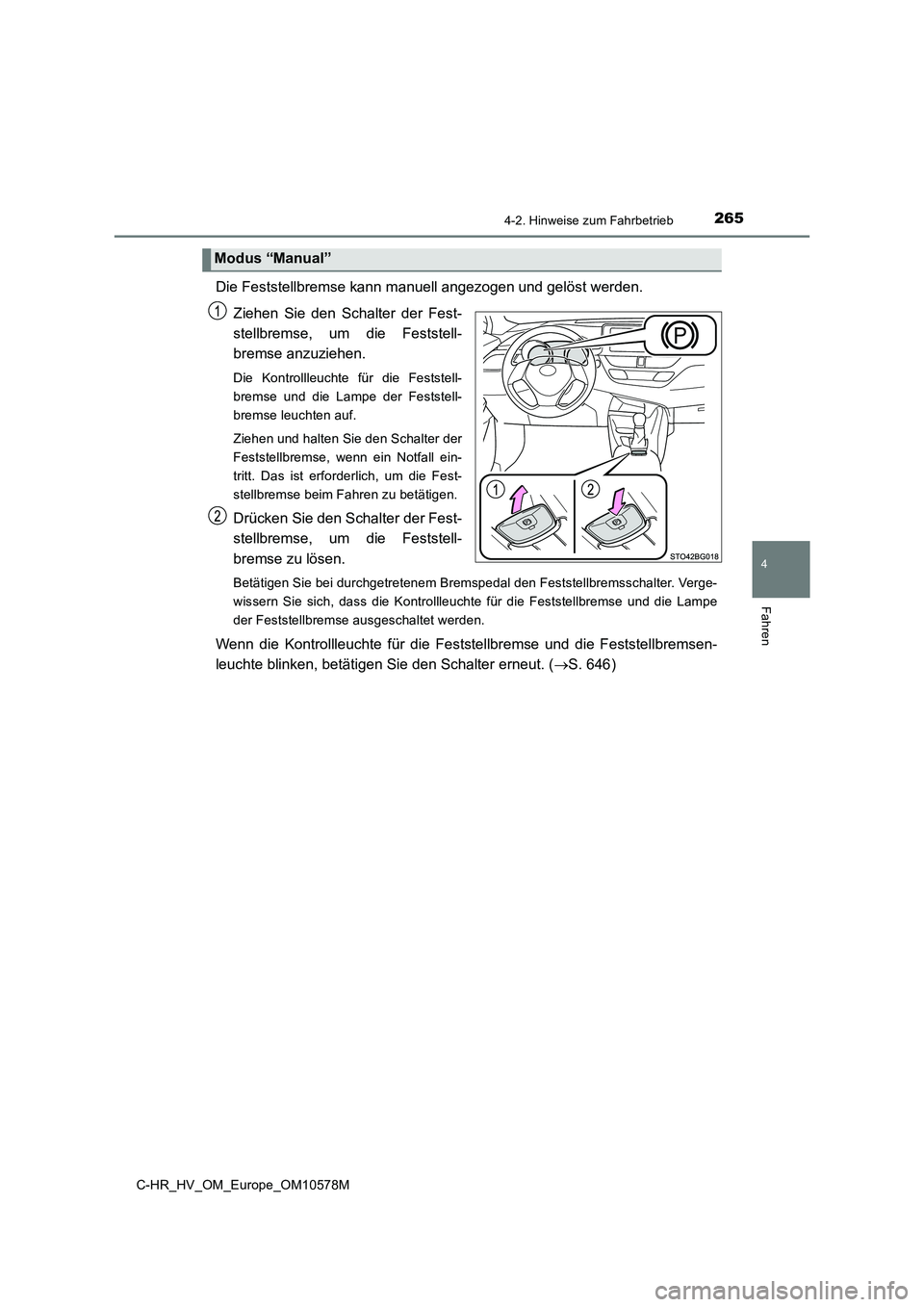

Die Feststellbremse kann manuell angezogen und gelöst werden.
Ziehen Sie den Schalter der Fest-
stellbremse, um die Feststell-
bremse anzuziehen.
Die Kontrollleuchte für die Feststell-
bremse und die Lampe der Feststell-
bremse leuchten auf.
Ziehen und halten Sie den Schalter der
Feststellbremse, wenn ein Notfall ein-
tritt. Das ist erforderlich, um die Fest-
stellbremse beim Fahren zu betätigen.
Drücken Sie den Schalter der Fest-
stellbremse, um die Feststell-
bremse zu lösen.
Betätigen Sie bei durchgetretenem Bremspedal den Feststellbremsschalter. Verge-
wissern Sie sich, dass die Kontrollleuchte für die Feststellbremse und die Lampe
der Feststellbremse ausgeschaltet werden.
Wenn die Kontrollleuchte für die Feststellbremse und die Feststellbremsen-
leuchte blinken, betätigen Sie den Schalter erneut. ( S. 646)
Modus “Manual”

2664-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10578M

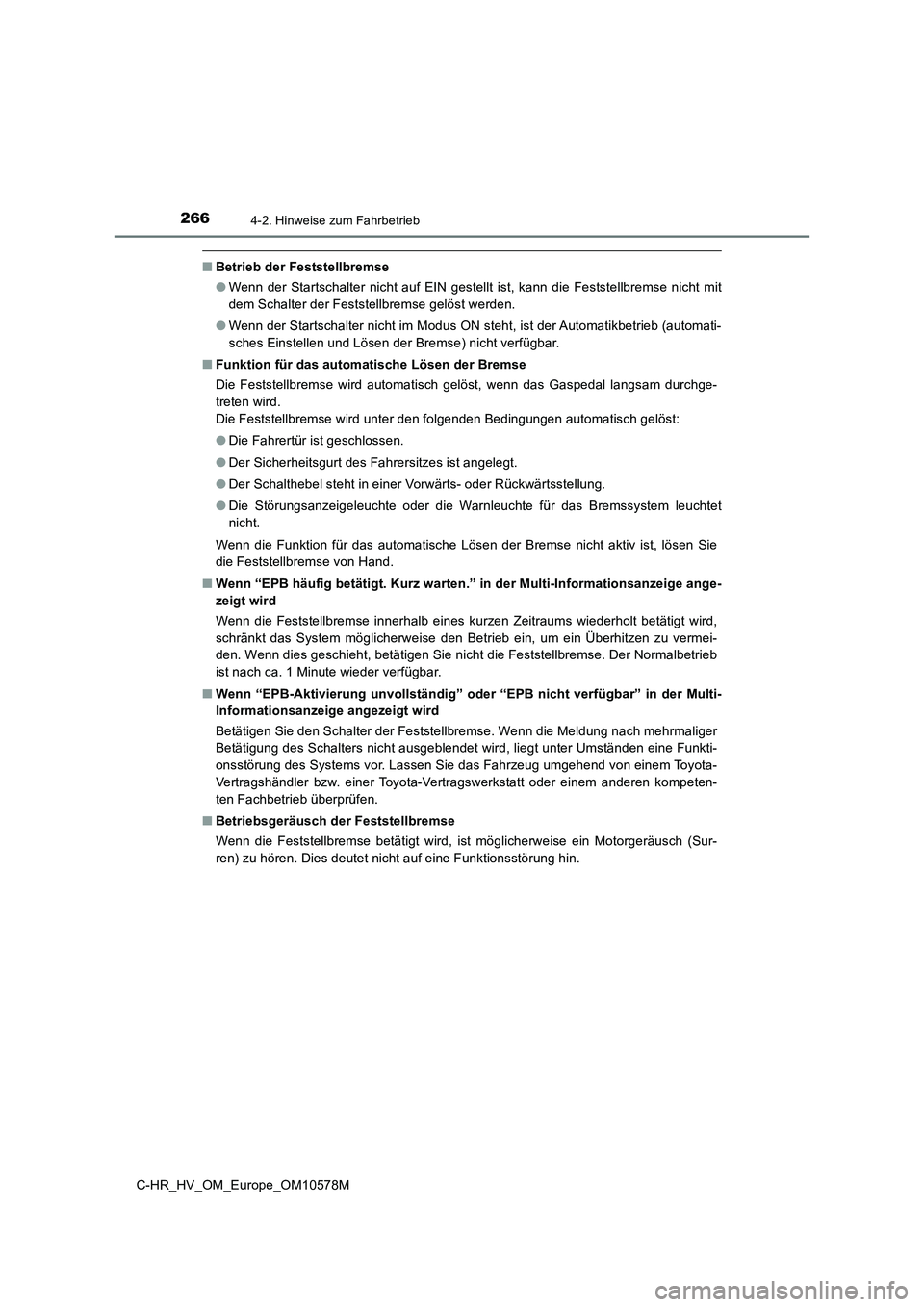

■Betrieb der Feststellbremse
● Wenn der Startschalter nicht auf EIN gestellt ist, kann die Feststellbremse nicht mit
dem Schalter der Feststellbremse gelöst werden.
● Wenn der Startschalter nicht im Modus ON steht, ist der Automatikbetrieb (automati-
sches Einstellen und Lösen der Bremse) nicht verfügbar.
■ Funktion für das automatische Lösen der Bremse
Die Feststellbremse wird automatisch gelöst, wenn das Gaspedal langsam durchge-
treten wird.
Die Feststellbremse wird unter den folgenden Bedingungen automatisch gelöst:
● Die Fahrertür ist geschlossen.
● Der Sicherheitsgurt des Fahrersitzes ist angelegt.
● Der Schalthebel steht in einer Vorwärts- oder Rückwärtsstellung.
● Die Störungsanzeigeleuchte oder die Warnleuchte für das Bremssystem leuchtet
nicht.
Wenn die Funktion für das automatische Lösen der Bremse nicht aktiv ist, lösen Sie
die Feststellbremse von Hand.
■ Wenn “EPB häufig betätigt. Kurz warten.” in der Multi-Informationsanzeige ange-
zeigt wird
Wenn die Feststellbremse innerhalb eines kurzen Zeitraums wiederholt betätigt wird,
schränkt das System möglicherweise den Betrieb ein, um ein Überhitzen zu vermei-
den. Wenn dies geschieht, betätigen Sie nicht die Feststellbremse. Der Normalbetrieb
ist nach ca. 1 Minute wieder verfügbar.
■ Wenn “EPB-Aktivierung unvollständig” oder “EPB nicht verfügbar” in der Multi-
Informationsanzeige angezeigt wird
Betätigen Sie den Schalter der Feststellbremse. Wenn die Meldung nach mehrmaliger
Betätigung des Schalters nicht ausgeblendet wird, liegt unter Umständen eine Funkti-
onsstörung des Systems vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompeten-
ten Fachbetrieb überprüfen.
■ Betriebsgeräusch der Feststellbremse
Wenn die Feststellbremse betätigt wird, ist möglicherweise ein Motorgeräusch (Sur-
ren) zu hören. Dies deutet nicht auf eine Funktionsstörung hin.

2674-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_HV_OM_Europe_OM10578M

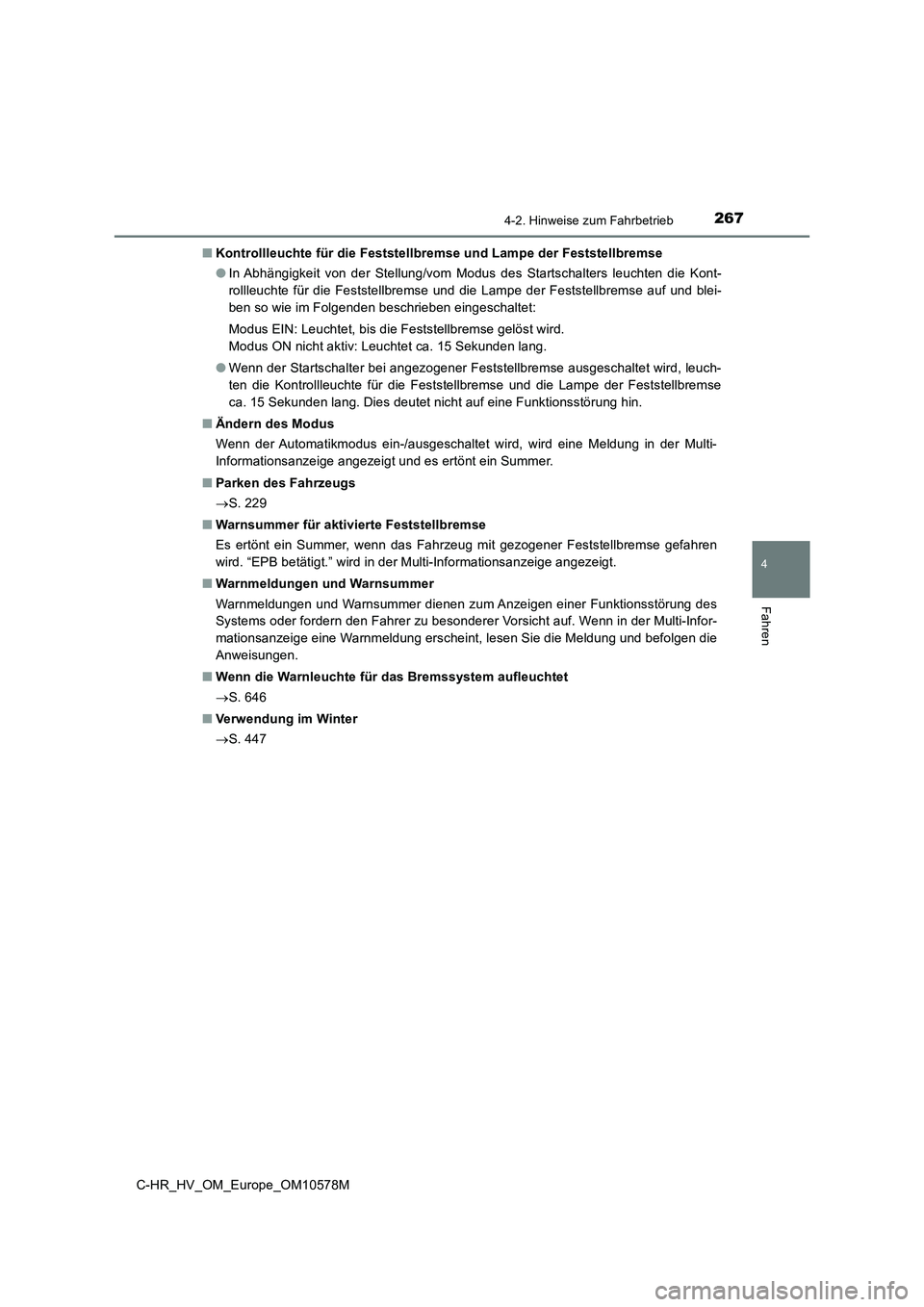

■ Kontrollleuchte für die Feststellbremse und Lampe der Feststellbremse
● In Abhängigkeit von der Stellung/vom Modus des Startschalters leuchten die Kont-
rollleuchte für die Feststellbremse und die Lampe der Feststellbremse auf und blei-
ben so wie im Folgenden beschrieben eingeschaltet:
Modus EIN: Leuchtet, bis die Feststellbremse gelöst wird.
Modus ON nicht aktiv: Leuchtet ca. 15 Sekunden lang.
● Wenn der Startschalter bei angezogener Feststellbremse ausgeschaltet wird, leuch-
ten die Kontrollleuchte für die Feststellbremse und die Lampe der Feststellbremse
ca. 15 Sekunden lang. Dies deutet nicht auf eine Funktionsstörung hin.
■ Ändern des Modus
Wenn der Automatikmodus ein-/ausgeschaltet wird, wird eine Meldung in der Multi-
Informationsanzeige angezeigt und es ertönt ein Summer.
■ Parken des Fahrzeugs
 S. 229
■ Warnsummer für aktivierte Feststellbremse
Es ertönt ein Summer, wenn das Fahrzeug mit gezogener Feststellbremse gefahren
wird. “EPB betätigt.” wird in der Multi-Informationsanzeige angezeigt.
■ Warnmeldungen und Warnsummer
Warnmeldungen und Warnsummer dienen zum Anzeigen einer Funktionsstörung des
Systems oder fordern den Fahrer zu besonderer Vorsicht auf. Wenn in der Multi-Infor-
mationsanzeige eine Warnmeldung erscheint, lesen Sie die Meldung und befolgen die
Anweisungen.
■ Wenn die Warnleuchte für das Bremssystem aufleuchtet
 S. 646
■ Verwendung im Winter
 S. 447

2684-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10578M

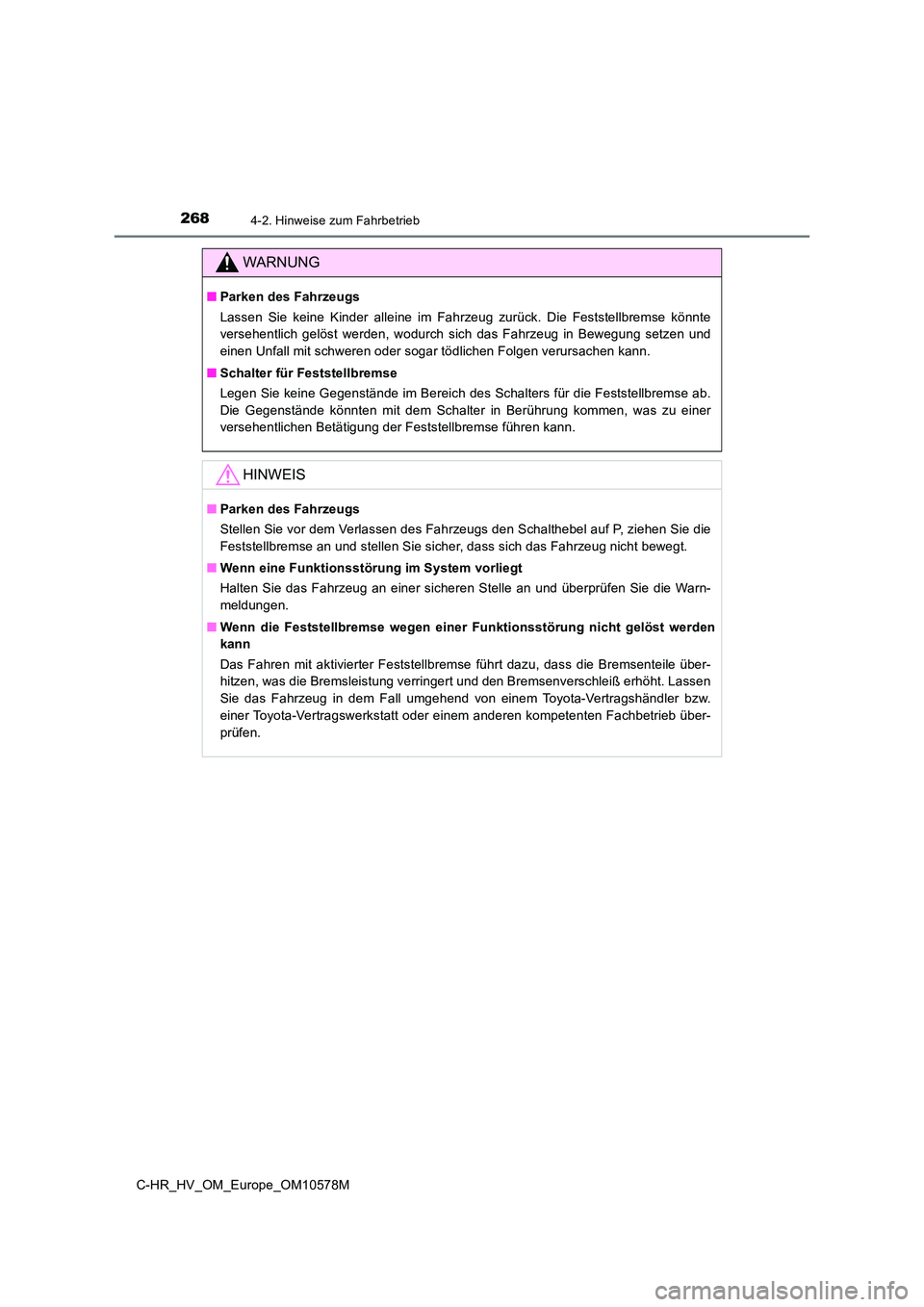

WARNUNG
■Parken des Fahrzeugs
Lassen Sie keine Kinder alleine im Fahrzeug zurück. Die Feststellbremse könnte
versehentlich gelöst werden, wodurch sich das Fahrzeug in Bewegung setzen und
einen Unfall mit schweren oder sogar tödlichen Folgen verursachen kann.
■ Schalter für Feststellbremse
Legen Sie keine Gegenstände im Bereich des Schalters für die Feststellbremse ab.
Die Gegenstände könnten mit dem Schalter in Berührung kommen, was zu einer
versehentlichen Betätigung der Feststellbremse führen kann.
HINWEIS
■ Parken des Fahrzeugs
Stellen Sie vor dem Verlassen des Fahrzeugs den Schalthebel auf P, ziehen Sie die
Feststellbremse an und stellen Sie sicher, dass sich das Fahrzeug nicht bewegt.
■ Wenn eine Funktionsstörung im System vorliegt
Halten Sie das Fahrzeug an einer sicheren Stelle an und überprüfen Sie die Warn-
meldungen.
■ Wenn die Feststellbremse wegen einer Funktionsstörung nicht gelöst werden
kann
Das Fahren mit aktivierter Feststellbremse führt dazu, dass die Bremsenteile über-
hitzen, was die Bremsleistung verringert und den Bremsenverschleiß erhöht. Lassen
Sie das Fahrzeug in dem Fall umgehend von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-
prüfen.

269
4
4-2. Hinweise zum Fahrbetrieb
Fahren
C-HR_HV_OM_Europe_OM10578M

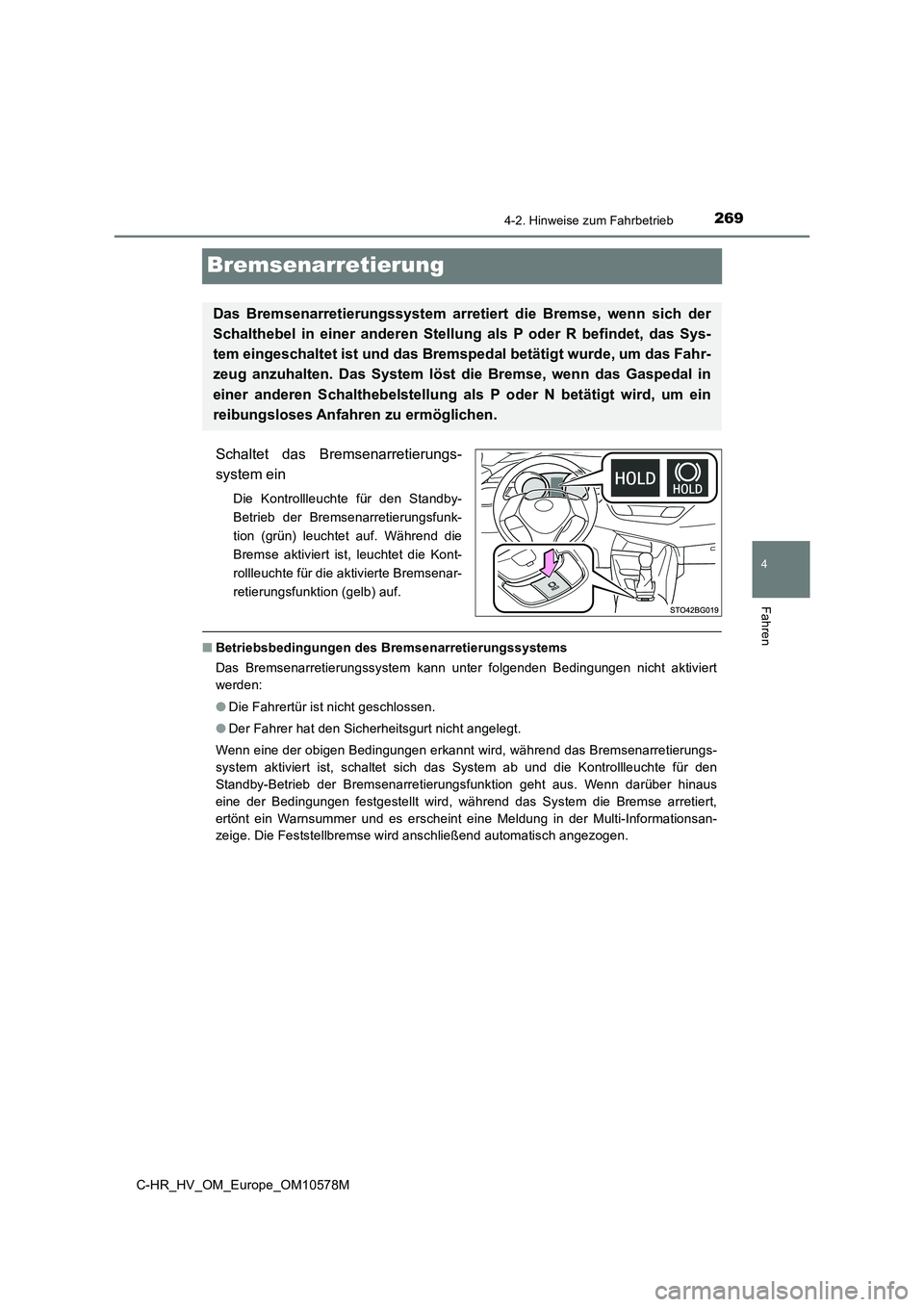

Bremsenarretierung
Schaltet das Bremsenarretierungs-
system ein
Die Kontrollleuchte für den Standby-
Betrieb der Bremsenarretierungsfunk-
tion (grün) leuchtet auf. Während die
Bremse aktiviert ist, leuchtet die Kont-
rollleuchte für die aktivierte Bremsenar-
retierungsfunktion (gelb) auf.
■ Betriebsbedingungen des Bremsenarretierungssystems
Das Bremsenarretierungssystem kann unter folgenden Bedingungen nicht aktiviert
werden:
● Die Fahrertür ist nicht geschlossen.
● Der Fahrer hat den Sicherheitsgurt nicht angelegt.
Wenn eine der obigen Bedingungen erkannt wird, während das Bremsenarretierungs-
system aktiviert ist, schaltet sich das System ab und die Kontrollleuchte für den
Standby-Betrieb der Bremsenarretierungsfunktion geht aus. Wenn darüber hinaus
eine der Bedingungen festgestellt wird, während das System die Bremse arretiert,
ertönt ein Warnsummer und es erscheint eine Meldung in der Multi-Informationsan-
zeige. Die Feststellbremse wird anschließend automatisch angezogen.
Das Bremsenarretierungssystem arretiert die Bremse, wenn sich der
Schalthebel in einer anderen Stellung als P oder R befindet, das Sys-
tem eingeschaltet ist und das Bremspedal betätigt wurde, um das Fahr-
zeug anzuhalten. Das System löst die Bremse, wenn das Gaspedal in
einer anderen Schalthebelstellung al s P oder N betätigt wird, um ein
reibungsloses Anfahren zu ermöglichen.

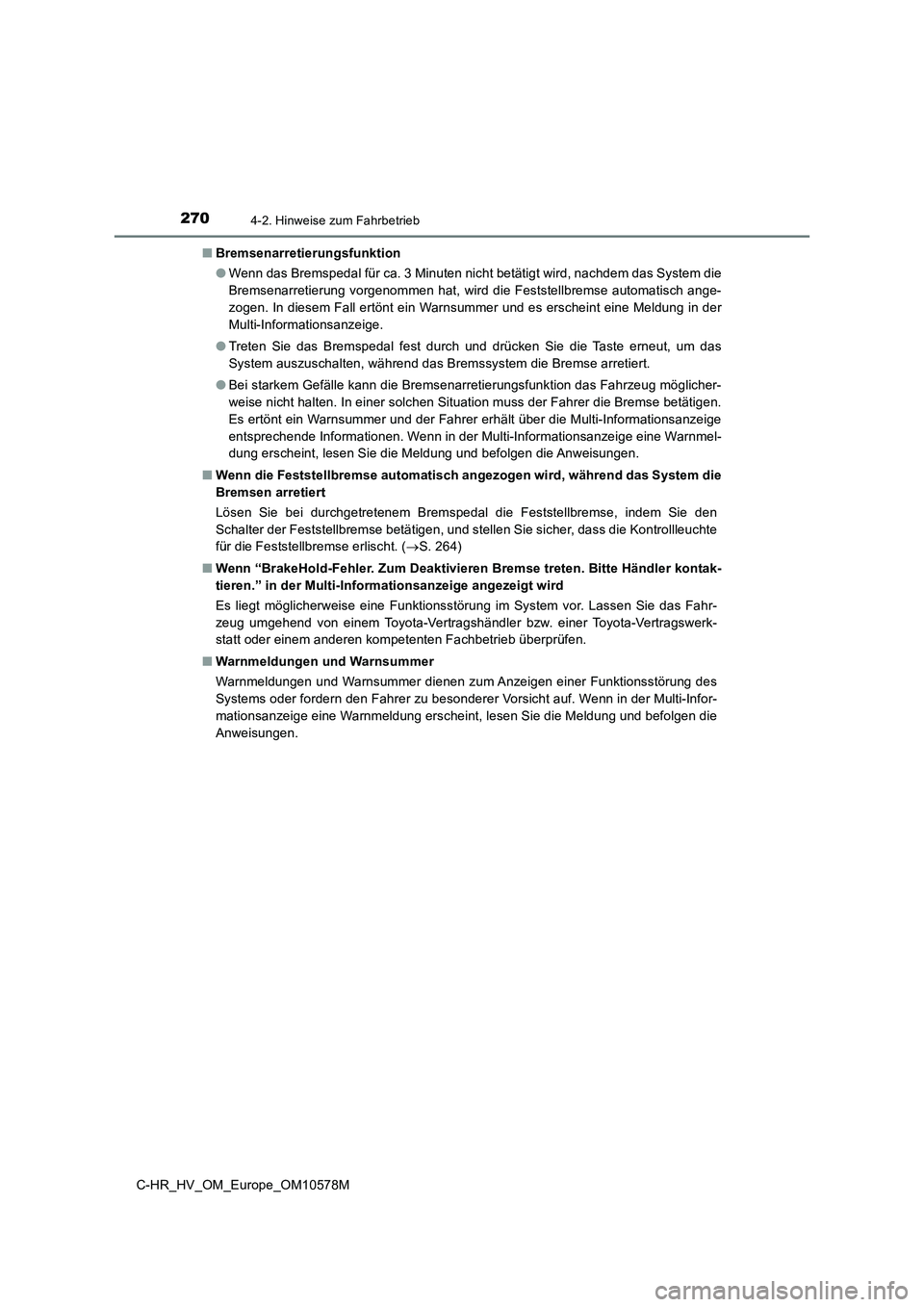

2704-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10578M
■ Bremsenarretierungsfunktion
● Wenn das Bremspedal für ca. 3 Minuten nicht betätigt wird, nachdem das System die
Bremsenarretierung vorgenommen hat, wird die Feststellbremse automatisch ange-
zogen. In diesem Fall ertönt ein Warnsummer und es erscheint eine Meldung in der
Multi-Informationsanzeige.
● Treten Sie das Bremspedal fest durch und drücken Sie die Taste erneut, um das
System auszuschalten, während das Bremssystem die Bremse arretiert.
● Bei starkem Gefälle kann die Bremsenarretierungsfunktion das Fahrzeug möglicher-
weise nicht halten. In einer solchen Situation muss der Fahrer die Bremse betätigen.
Es ertönt ein Warnsummer und der Fahrer erhält über die Multi-Informationsanzeige
entsprechende Informationen. Wenn in der Multi-Informationsanzeige eine Warnmel-
dung erscheint, lesen Sie die Meldung und befolgen die Anweisungen.
■ Wenn die Feststellbremse automatisch angezogen wird, während das System die
Bremsen arretiert
Lösen Sie bei durchgetretenem Bremspedal die Feststellbremse, indem Sie den
Schalter der Feststellbremse betätigen, und stellen Sie sicher, dass die Kontrollleuchte
für die Feststellbremse erlischt. ( S. 264)
■ Wenn “BrakeHold-Fehler. Zum Deaktivieren Bremse treten. Bitte Händler kontak-
tieren.” in der Multi-Informationsanzeige angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Lassen Sie das Fahr-
zeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Warnmeldungen und Warnsummer
Warnmeldungen und Warnsummer dienen zum Anzeigen einer Funktionsstörung des
Systems oder fordern den Fahrer zu besonderer Vorsicht auf. Wenn in der Multi-Infor-
mationsanzeige eine Warnmeldung erscheint, lesen Sie die Meldung und befolgen die
Anweisungen.
