2514-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_HV_OM_Europe_OM10578M

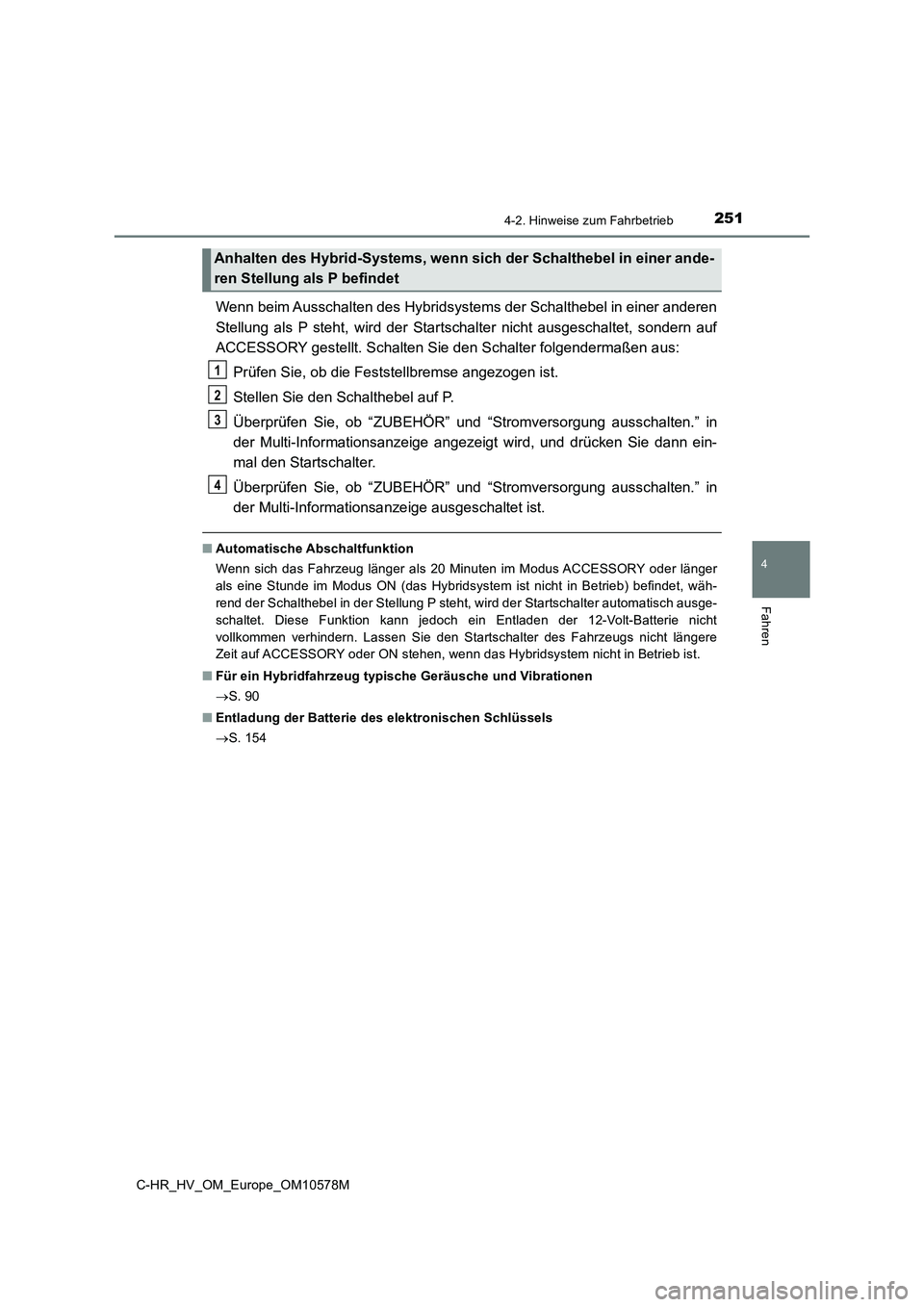

Wenn beim Ausschalten des Hybridsystems der Schalthebel in einer anderen
Stellung als P steht, wird der Startschalter nicht ausgeschaltet, sondern auf
ACCESSORY gestellt. Schalten Sie den Schalter folgendermaßen aus:
Prüfen Sie, ob die Feststellbremse angezogen ist.
Stellen Sie den Schalthebel auf P.
Überprüfen Sie, ob “ZUBEHÖR” und “Stromversorgung ausschalten.” in
der Multi-Informationsanzeige angezeigt wird, und drücken Sie dann ein-
mal den Startschalter.
Überprüfen Sie, ob “ZUBEHÖR” und “Stromversorgung ausschalten.” in
der Multi-Informationsanzeige ausgeschaltet ist.
■ Automatische Abschaltfunktion
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde im Modus ON (das Hybridsystem ist nicht in Betrieb) befindet, wäh-
rend der Schalthebel in der Stellung P steht, wird der Startschalter automatisch ausge-
schaltet. Diese Funktion kann jedoch ein Entladen der 12-Volt-Batterie nicht
vollkommen verhindern. Lassen Sie den Startschalter des Fahrzeugs nicht längere
Zeit auf ACCESSORY oder ON stehen, wenn das Hybridsystem nicht in Betrieb ist.
■ Für ein Hybridfahrzeug typische Geräusche und Vibrationen
 S. 90
■ Entladung der Batterie des elektronischen Schlüssels
 S. 154
Anhalten des Hybrid-Systems, wenn sich der Schalthebel in einer ande-
ren Stellung als P befindet
1
2
3
4

2524-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10578M

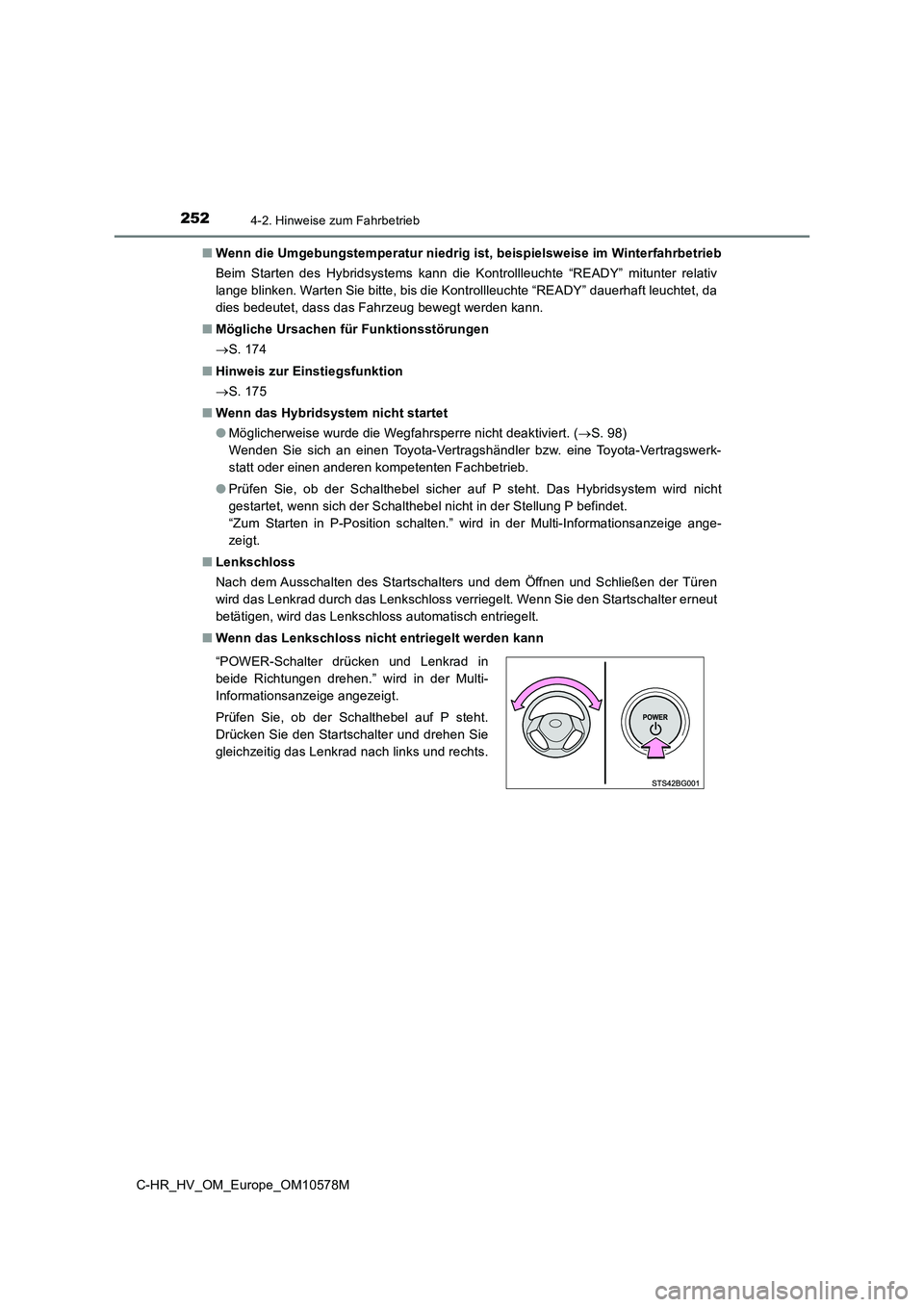

■ Wenn die Umgebungstemperatur niedrig ist, beispielsweise im Winterfahrbetrieb
Beim Starten des Hybridsystems kann die Kontrollleuchte “READY” mitunter relativ
lange blinken. Warten Sie bitte, bis die Kontrollleuchte “READY” dauerhaft leuchtet, da
dies bedeutet, dass das Fahrzeug bewegt werden kann.
■ Mögliche Ursachen für Funktionsstörungen
 S. 174
■ Hinweis zur Einstiegsfunktion
 S. 175
■ Wenn das Hybridsystem nicht startet
● Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. (S. 98)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
● Prüfen Sie, ob der Schalthebel sicher auf P steht. Das Hybridsystem wird nicht
gestartet, wenn sich der Schalthebel nicht in der Stellung P befindet.
“Zum Starten in P-Position schalten.” wird in der Multi-Informationsanzeige ange-
zeigt.
■ Lenkschloss
Nach dem Ausschalten des Startschalters und dem Öffnen und Schließen der Türen
wird das Lenkrad durch das Lenkschloss verriegelt. Wenn Sie den Startschalter erneut
betätigen, wird das Lenkschloss automatisch entriegelt.
■ Wenn das Lenkschloss nicht entriegelt werden kann
“POWER-Schalter drücken und Lenkrad in
beide Richtungen drehen.” wird in der Multi-
Informationsanzeige angezeigt.
Prüfen Sie, ob der Schalthebel auf P steht.
Drücken Sie den Startschalter und drehen Sie
gleichzeitig das Lenkrad nach links und rechts.

2534-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_HV_OM_Europe_OM10578M

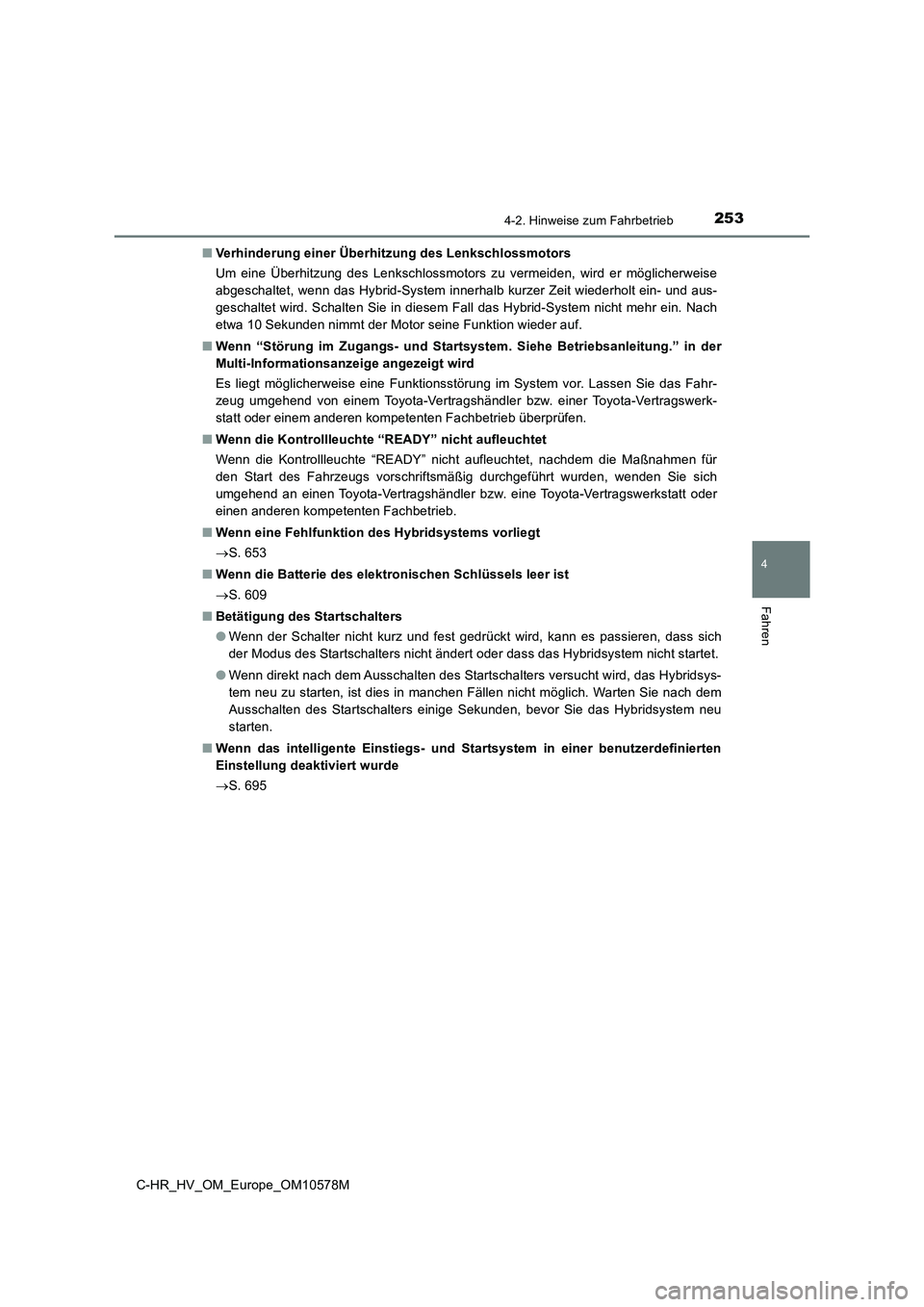

■ Verhinderung einer Überhitzung des Lenkschlossmotors
Um eine Überhitzung des Lenkschlossmotors zu vermeiden, wird er möglicherweise
abgeschaltet, wenn das Hybrid-System innerhalb kurzer Zeit wiederholt ein- und aus-
geschaltet wird. Schalten Sie in diesem Fall das Hybrid-System nicht mehr ein. Nach
etwa 10 Sekunden nimmt der Motor seine Funktion wieder auf.
■ Wenn “Störung im Zugangs- und Startsystem. Siehe Betriebsanleitung.” in der
Multi-Informationsanzeige angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Lassen Sie das Fahr-
zeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Wenn die Kontrollleuchte “READY” nicht aufleuchtet
Wenn die Kontrollleuchte “READY” nicht aufleuchtet, nachdem die Maßnahmen für
den Start des Fahrzeugs vorschriftsmäßig durchgeführt wurden, wenden Sie sich
umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb.
■ Wenn eine Fehlfunktion des Hybridsystems vorliegt
 S. 653
■ Wenn die Batterie des elektronischen Schlüssels leer ist
 S. 609
■ Betätigung des Startschalters
● Wenn der Schalter nicht kurz und fest gedrückt wird, kann es passieren, dass sich
der Modus des Startschalters nicht ändert oder dass das Hybridsystem nicht startet.
● Wenn direkt nach dem Ausschalten des Startschalters versucht wird, das Hybridsys-
tem neu zu starten, ist dies in manchen Fällen nicht möglich. Warten Sie nach dem
Ausschalten des Startschalters einige Sekunden, bevor Sie das Hybridsystem neu
starten.
■ Wenn das intelligente Einstiegs- und Startsystem in einer benutzerdefinierten
Einstellung deaktiviert wurde
 S. 695

2544-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10578M

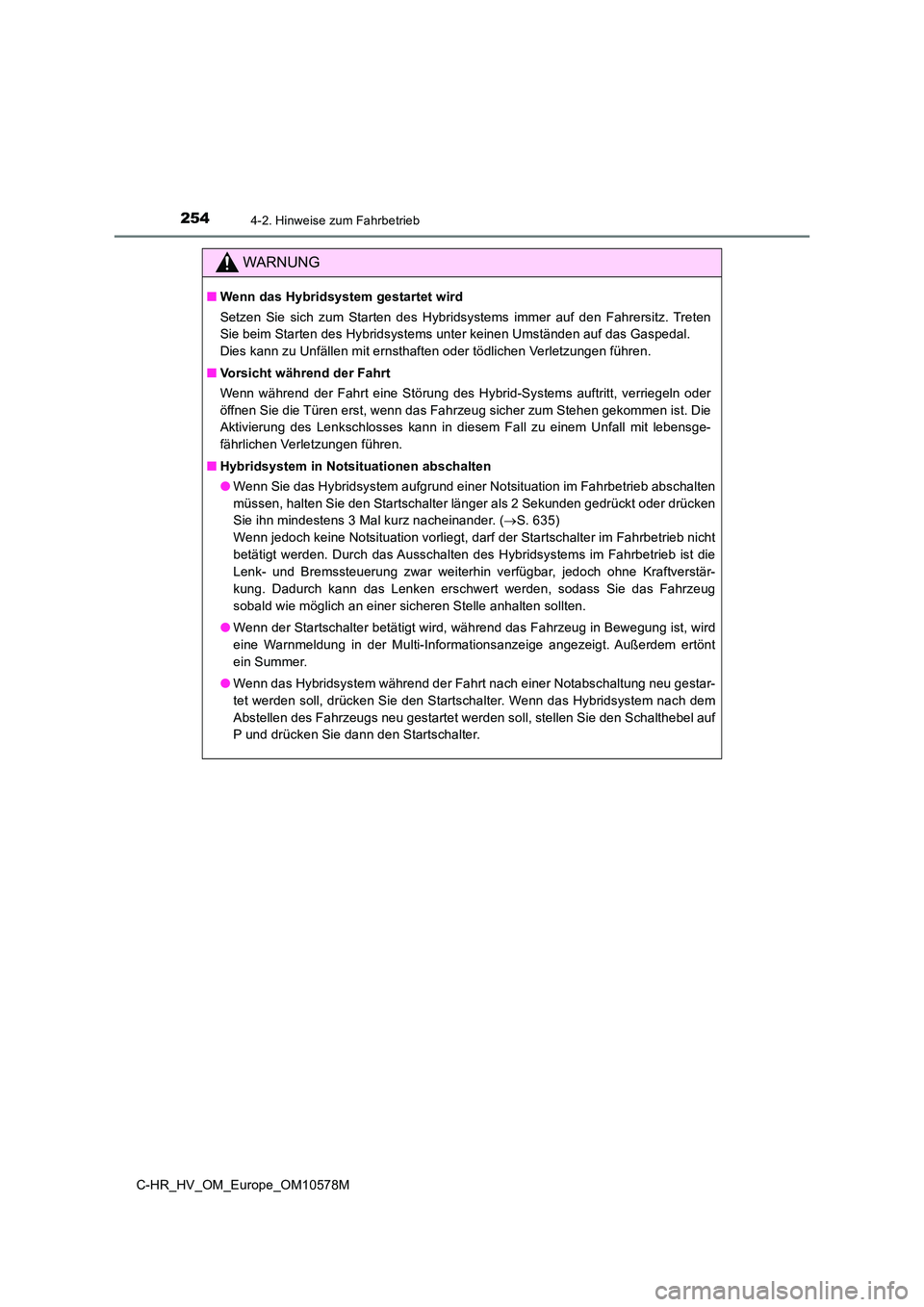

WARNUNG
■Wenn das Hybridsystem gestartet wird
Setzen Sie sich zum Starten des Hybridsystems immer auf den Fahrersitz. Treten
Sie beim Starten des Hybridsystems unter keinen Umständen auf das Gaspedal.
Dies kann zu Unfällen mit ernsthaften oder tödlichen Verletzungen führen.
■ Vorsicht während der Fahrt
Wenn während der Fahrt eine Störung des Hybrid-Systems auftritt, verriegeln oder
öffnen Sie die Türen erst, wenn das Fahrzeug sicher zum Stehen gekommen ist. Die
Aktivierung des Lenkschlosses kann in diesem Fall zu einem Unfall mit lebensge-
fährlichen Verletzungen führen.
■ Hybridsystem in Notsituationen abschalten
● Wenn Sie das Hybridsystem aufgrund einer Notsituation im Fahrbetrieb abschalten
müssen, halten Sie den Startschalter länger als 2 Sekunden gedrückt oder drücken
Sie ihn mindestens 3 Mal kurz nacheinander. ( S. 635)
Wenn jedoch keine Notsituation vorliegt, darf der Startschalter im Fahrbetrieb nicht
betätigt werden. Durch das Ausschalten des Hybridsystems im Fahrbetrieb ist die
Lenk- und Bremssteuerung zwar weiterhin verfügbar, jedoch ohne Kraftverstär-
kung. Dadurch kann das Lenken erschwert werden, sodass Sie das Fahrzeug
sobald wie möglich an einer sicheren Stelle anhalten sollten.
● Wenn der Startschalter betätigt wird, während das Fahrzeug in Bewegung ist, wird
eine Warnmeldung in der Multi-Informationsanzeige angezeigt. Außerdem ertönt
ein Summer.
● Wenn das Hybridsystem während der Fahrt nach einer Notabschaltung neu gestar-
tet werden soll, drücken Sie den Startschalter. Wenn das Hybridsystem nach dem
Abstellen des Fahrzeugs neu gestartet werden soll, stellen Sie den Schalthebel auf
P und drücken Sie dann den Startschalter.

2554-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_HV_OM_Europe_OM10578M

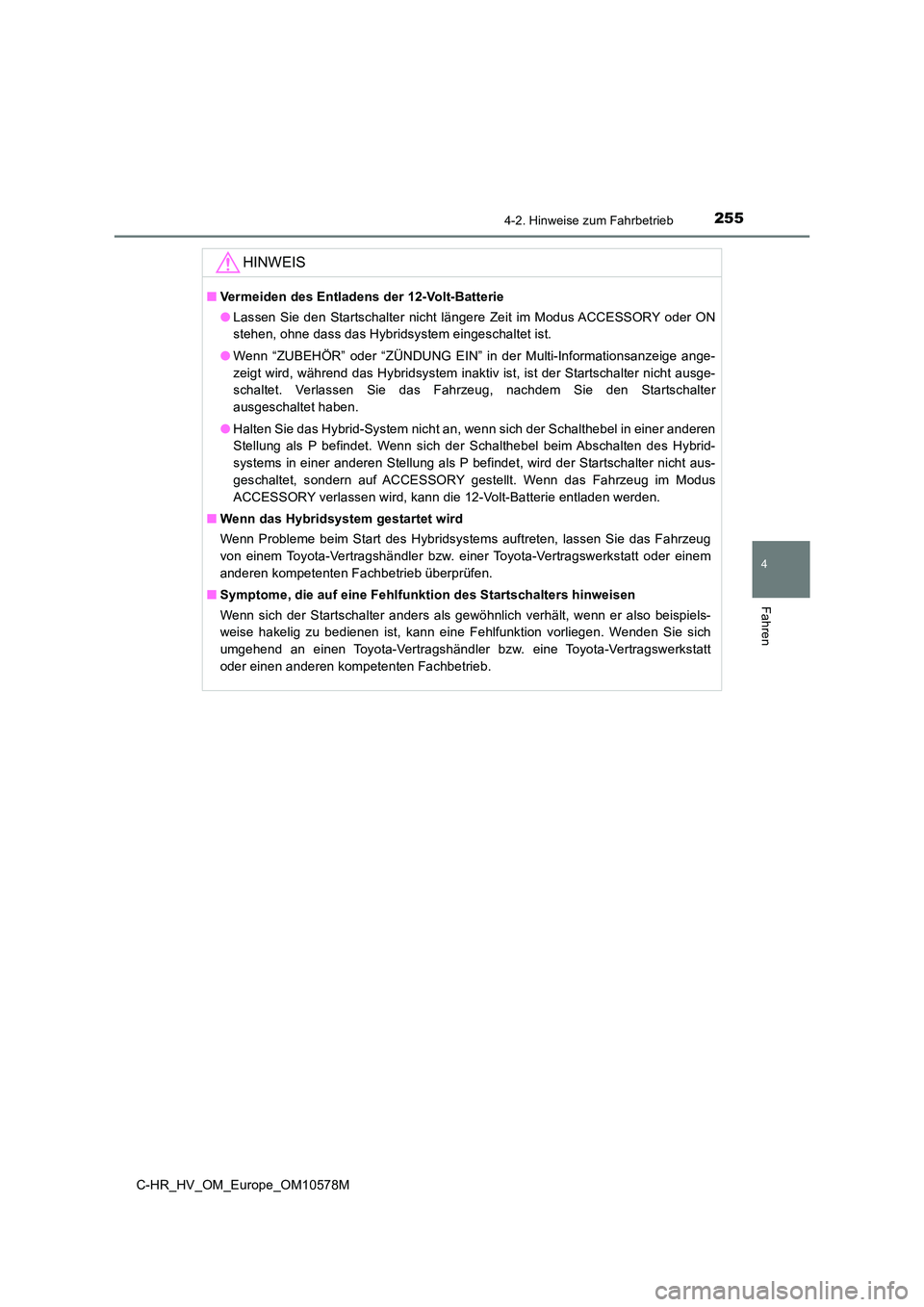

HINWEIS
■Vermeiden des Entladens der 12-Volt-Batterie
● Lassen Sie den Startschalter nicht längere Zeit im Modus ACCESSORY oder ON
stehen, ohne dass das Hybridsystem eingeschaltet ist.
● Wenn “ZUBEHÖR” oder “ZÜNDUNG EIN” in der Multi-Informationsanzeige ange-
zeigt wird, während das Hybridsystem inaktiv ist, ist der Startschalter nicht ausge-
schaltet. Verlassen Sie das Fahrzeug, nachdem Sie den Startschalter
ausgeschaltet haben.
● Halten Sie das Hybrid-System nicht an, wenn sich der Schalthebel in einer anderen
Stellung als P befindet. Wenn sich der Schalthebel beim Abschalten des Hybrid-
systems in einer anderen Stellung als P befindet, wird der Startschalter nicht aus-
geschaltet, sondern auf ACCESSORY gestellt. Wenn das Fahrzeug im Modus
ACCESSORY verlassen wird, kann die 12-Volt-Batterie entladen werden.
■ Wenn das Hybridsystem gestartet wird
Wenn Probleme beim Start des Hybridsystems auftreten, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.
■ Symptome, die auf eine Fehlfunktion des Startschalters hinweisen
Wenn sich der Startschalter anders als gewöhnlich verhält, wenn er also beispiels-
weise hakelig zu bedienen ist, kann eine Fehlfunktion vorliegen. Wenden Sie sich
umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.

2564-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10578M

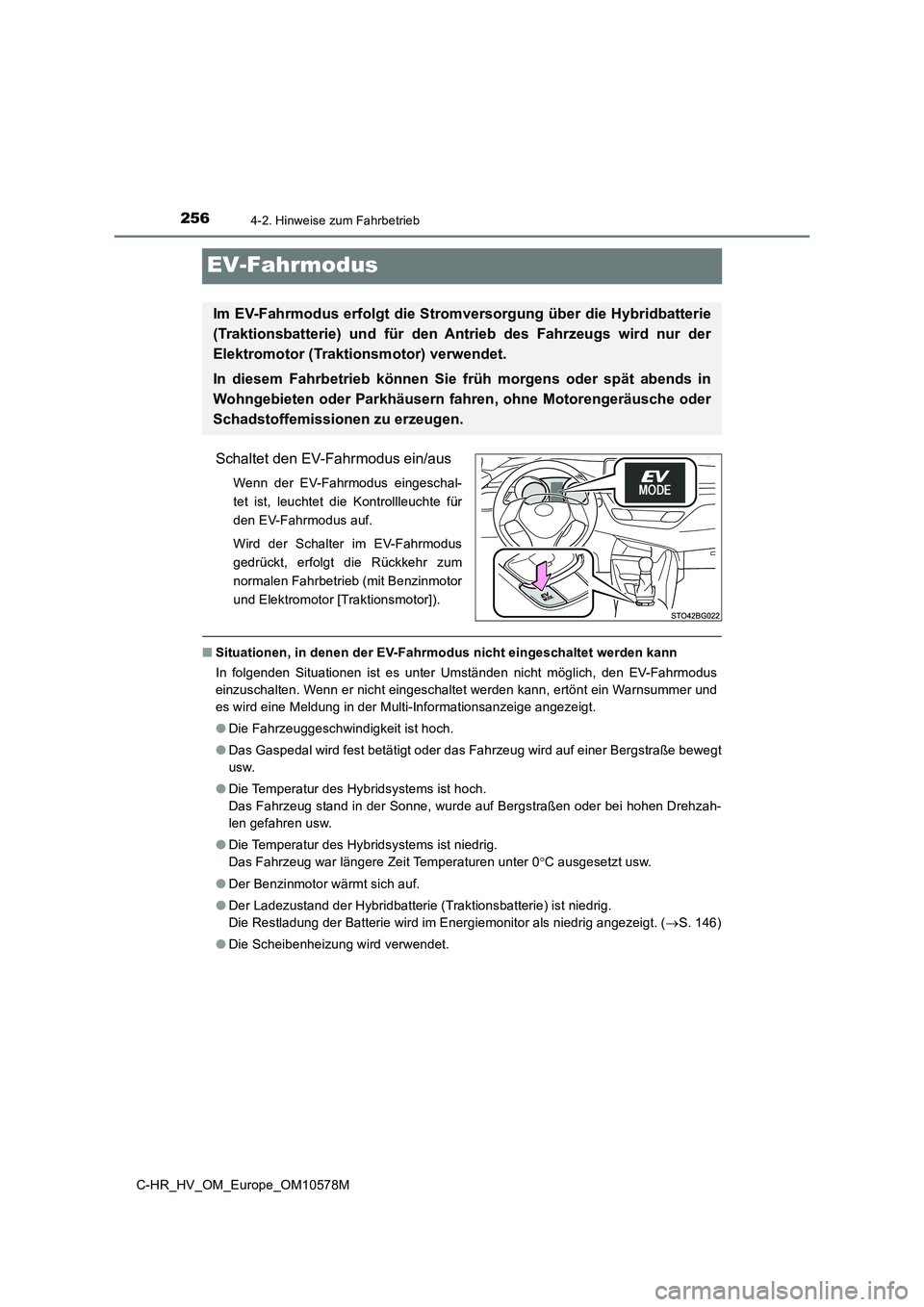

EV-Fahrmodus
Schaltet den EV-Fahrmodus ein/aus
Wenn der EV-Fahrmodus eingeschal-
tet ist, leuchtet die Kontrollleuchte für
den EV-Fahrmodus auf.
Wird der Schalter im EV-Fahrmodus
gedrückt, erfolgt die Rückkehr zum
normalen Fahrbetrieb (mit Benzinmotor
und Elektromotor [Traktionsmotor]).
■ Situationen, in denen der EV-Fahrmodus nicht eingeschaltet werden kann
In folgenden Situationen ist es unter Umständen nicht möglich, den EV-Fahrmodus
einzuschalten. Wenn er nicht eingeschaltet werden kann, ertönt ein Warnsummer und
es wird eine Meldung in der Multi-Informationsanzeige angezeigt.
● Die Fahrzeuggeschwindigkeit ist hoch.
● Das Gaspedal wird fest betätigt oder das Fahrzeug wird auf einer Bergstraße bewegt
usw.
● Die Temperatur des Hybridsystems ist hoch.
Das Fahrzeug stand in der Sonne, wurde auf Bergstraßen oder bei hohen Drehzah-
len gefahren usw.
● Die Temperatur des Hybridsystems ist niedrig.
Das Fahrzeug war längere Zeit Temperaturen unter 0 C ausgesetzt usw.
● Der Benzinmotor wärmt sich auf.
● Der Ladezustand der Hybridbatterie (Traktionsbatterie) ist niedrig.
Die Restladung der Batterie wird im Energiemonitor als niedrig angezeigt. ( S. 146)
● Die Scheibenheizung wird verwendet.
Im EV-Fahrmodus erfolgt die Stromversorgung über die Hybridbatterie
(Traktionsbatterie) und für den Antrieb des Fahrzeugs wird nur der
Elektromotor (Traktionsmotor) verwendet.
In diesem Fahrbetrieb können Sie fr üh morgens oder spät abends in
Wohngebieten oder Parkhäusern fahren, ohne Motorengeräusche oder
Schadstoffemissionen zu erzeugen.

2574-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_HV_OM_Europe_OM10578M

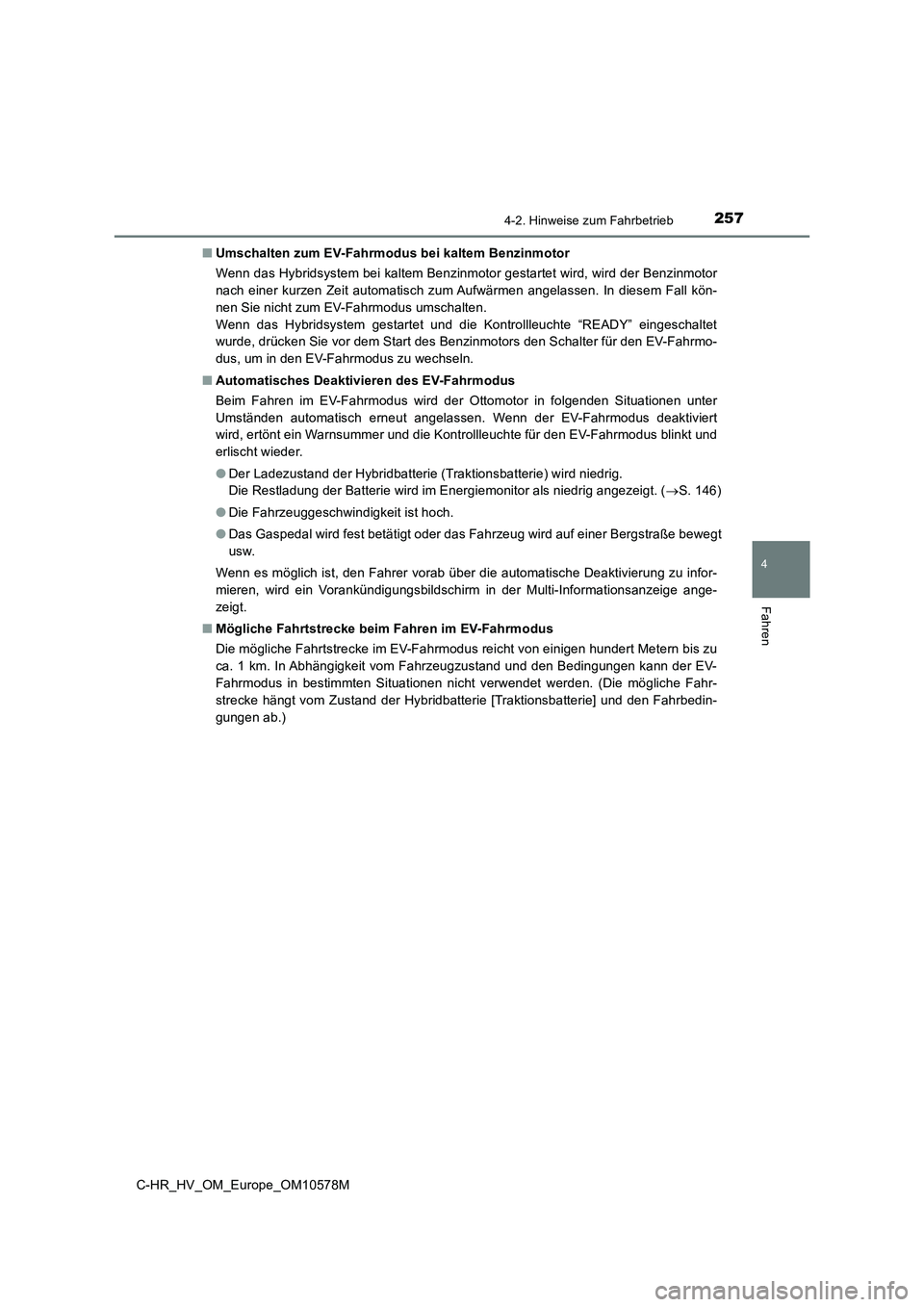

■ Umschalten zum EV-Fahrmodus bei kaltem Benzinmotor
Wenn das Hybridsystem bei kaltem Benzinmotor gestartet wird, wird der Benzinmotor
nach einer kurzen Zeit automatisch zum Aufwärmen angelassen. In diesem Fall kön-
nen Sie nicht zum EV-Fahrmodus umschalten.
Wenn das Hybridsystem gestartet und die Kontrollleuchte “READY” eingeschaltet
wurde, drücken Sie vor dem Start des Benzinmotors den Schalter für den EV-Fahrmo-
dus, um in den EV-Fahrmodus zu wechseln.
■ Automatisches Deaktivieren des EV-Fahrmodus
Beim Fahren im EV-Fahrmodus wird der Ottomotor in folgenden Situationen unter
Umständen automatisch erneut angelassen. Wenn der EV-Fahrmodus deaktiviert
wird, ertönt ein Warnsummer und die Kontrollleuchte für den EV-Fahrmodus blinkt und
erlischt wieder.
● Der Ladezustand der Hybridbatterie (Traktionsbatterie) wird niedrig.
Die Restladung der Batterie wird im Energiemonitor als niedrig angezeigt. ( S. 146)
● Die Fahrzeuggeschwindigkeit ist hoch.
● Das Gaspedal wird fest betätigt oder das Fahrzeug wird auf einer Bergstraße bewegt
usw.
Wenn es möglich ist, den Fahrer vorab über die automatische Deaktivierung zu infor-
mieren, wird ein Vorankündigungsbildschirm in der Multi-Informationsanzeige ange-
zeigt.
■ Mögliche Fahrtstrecke beim Fahren im EV-Fahrmodus
Die mögliche Fahrtstrecke im EV-Fahrmodus reicht von einigen hundert Metern bis zu
ca. 1 km. In Abhängigkeit vom Fahrzeugzustand und den Bedingungen kann der EV-
Fahrmodus in bestimmten Situationen nicht verwendet werden. (Die mögliche Fahr-
strecke hängt vom Zustand der Hybridbatterie [Traktionsbatterie] und den Fahrbedin-
gungen ab.)

2584-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10578M

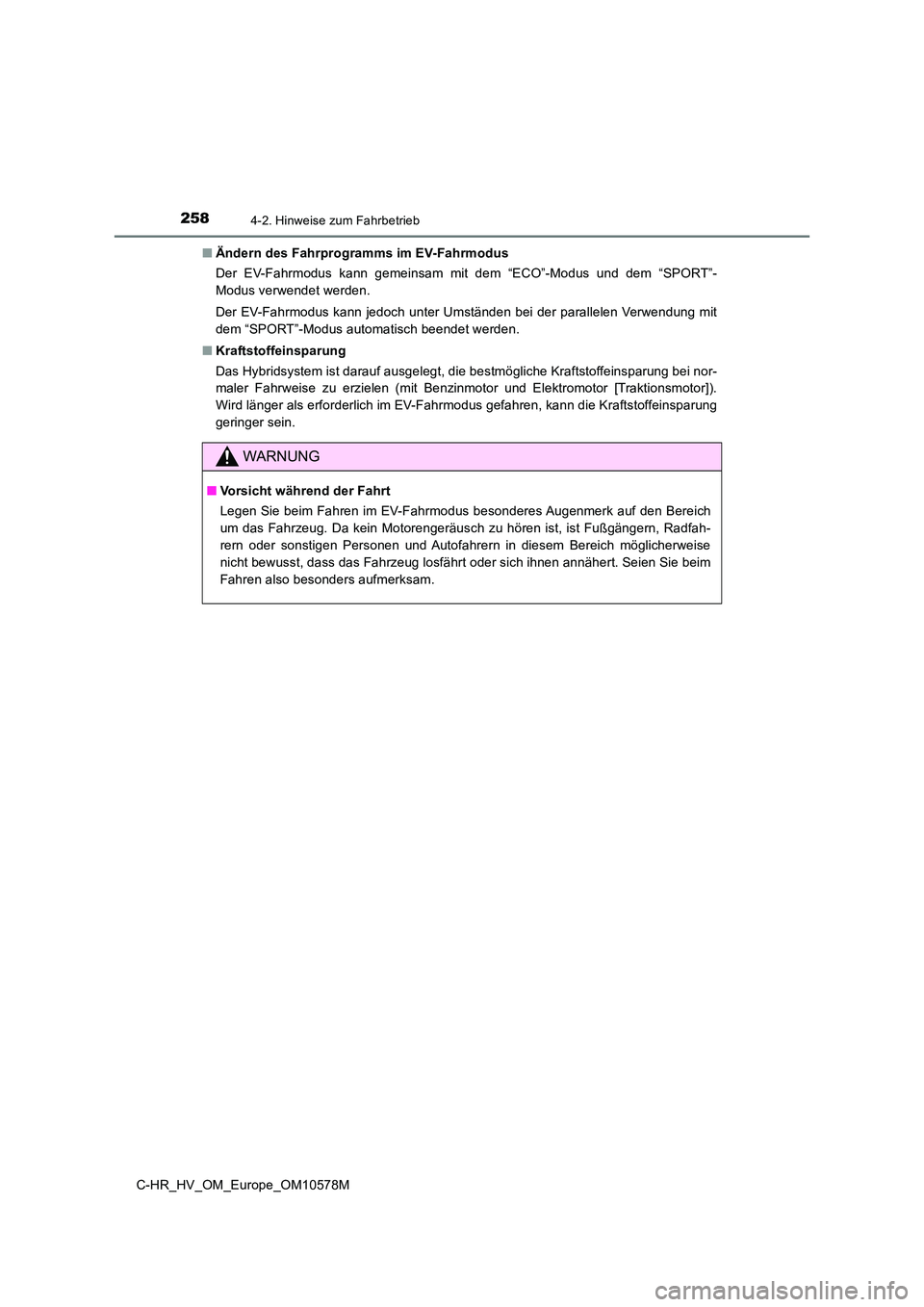

■ Ändern des Fahrprogramms im EV-Fahrmodus
Der EV-Fahrmodus kann gemeinsam mit dem “ECO”-Modus und dem “SPORT”-
Modus verwendet werden.
Der EV-Fahrmodus kann jedoch unter Umständen bei der parallelen Verwendung mit
dem “SPORT”-Modus automatisch beendet werden.
■ Kraftstoffeinsparung
Das Hybridsystem ist darauf ausgelegt, die bestmögliche Kraftstoffeinsparung bei nor-
maler Fahrweise zu erzielen (mit Benzinmotor und Elektromotor [Traktionsmotor]).
Wird länger als erforderlich im EV-Fahrmodus gefahren, kann die Kraftstoffeinsparung
geringer sein.
WARNUNG
■ Vorsicht während der Fahrt
Legen Sie beim Fahren im EV-Fahrmodus besonderes Augenmerk auf den Bereich
um das Fahrzeug. Da kein Motorengeräusch zu hören ist, ist Fußgängern, Radfah-
rern oder sonstigen Personen und Autofahrern in diesem Bereich möglicherweise
nicht bewusst, dass das Fahrzeug losfährt oder sich ihnen annähert. Seien Sie beim
Fahren also besonders aufmerksam.

259
4
4-2. Hinweise zum Fahrbetrieb
Fahren
C-HR_HV_OM_Europe_OM10578M

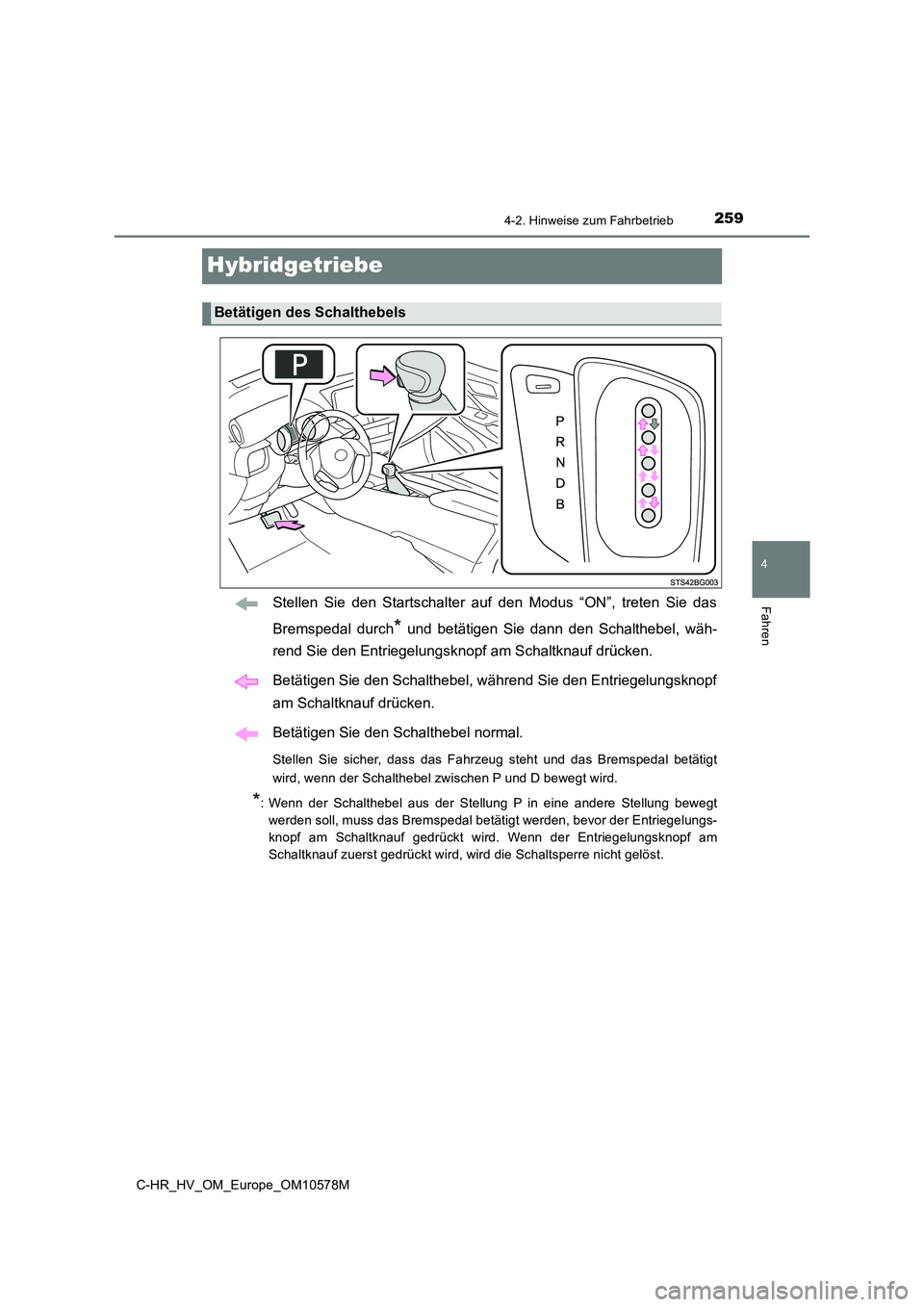

Hybridgetriebe
Stellen Sie den Startschalter auf den Modus “ON”, treten Sie das
Bremspedal durch* und betätigen Sie dann den Schalthebel, wäh-
rend Sie den Entriegelungsknopf am Schaltknauf drücken.
Betätigen Sie den Schalthebel, während Sie den Entriegelungsknopf
am Schaltknauf drücken.
Betätigen Sie den Schalthebel normal.
Stellen Sie sicher, dass das Fahrzeug steht und das Bremspedal betätigt
wird, wenn der Schalthebel zwischen P und D bewegt wird.
*: Wenn der Schalthebel aus der Stellung P in eine andere Stellung bewegt
werden soll, muss das Bremspedal betätigt werden, bevor der Entriegelungs-
knopf am Schaltknauf gedrückt wird. Wenn der Entriegelungsknopf am
Schaltknauf zuerst gedrückt wird, wird die Schaltsperre nicht gelöst.
Betätigen des Schalthebels

2604-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10578M
*: Schalten Sie den Schalthebel für den normalen Fahrbetrieb in die Stellung D, um
einen optimalen Kraftstoffverbrauch zu erzielen und die Geräuschentwicklung zu
reduzieren.
 S. 360
■Beim Fahren mit aktiviertem Geschwindigkeitsregelsystem oder aktivierter dyna-
mischer Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich (je
nach Ausstattung)
Auch wenn die folgenden Aktionen durchgeführt werden, um eine Motorbremswirkung
zu erzielen, wird die Motorbremse nicht aktiviert, da die Geschwindigkeitsregelung
oder die dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbe-
reich nicht abgebrochen wird.
● Wenn beim Fahren in der Stellung D der Fahrmodus auf den Sportmodus umgestellt
wird. ( S. 360)
■ Verhindern des ruckartigen Anfahrens (Anfahrkontrolle)
 S. 230
■ Schaltsperrsystem
Das Schaltsperrsystem verhindert die versehentliche Betätigung des Schalthebels
beim Starten.
Der Schalthebel kann nur dann von P zu einer anderen Stellung bewegt werden, wenn
der Startschalter in der Stellung EIN steht und das Bremspedal durchgetreten wird.

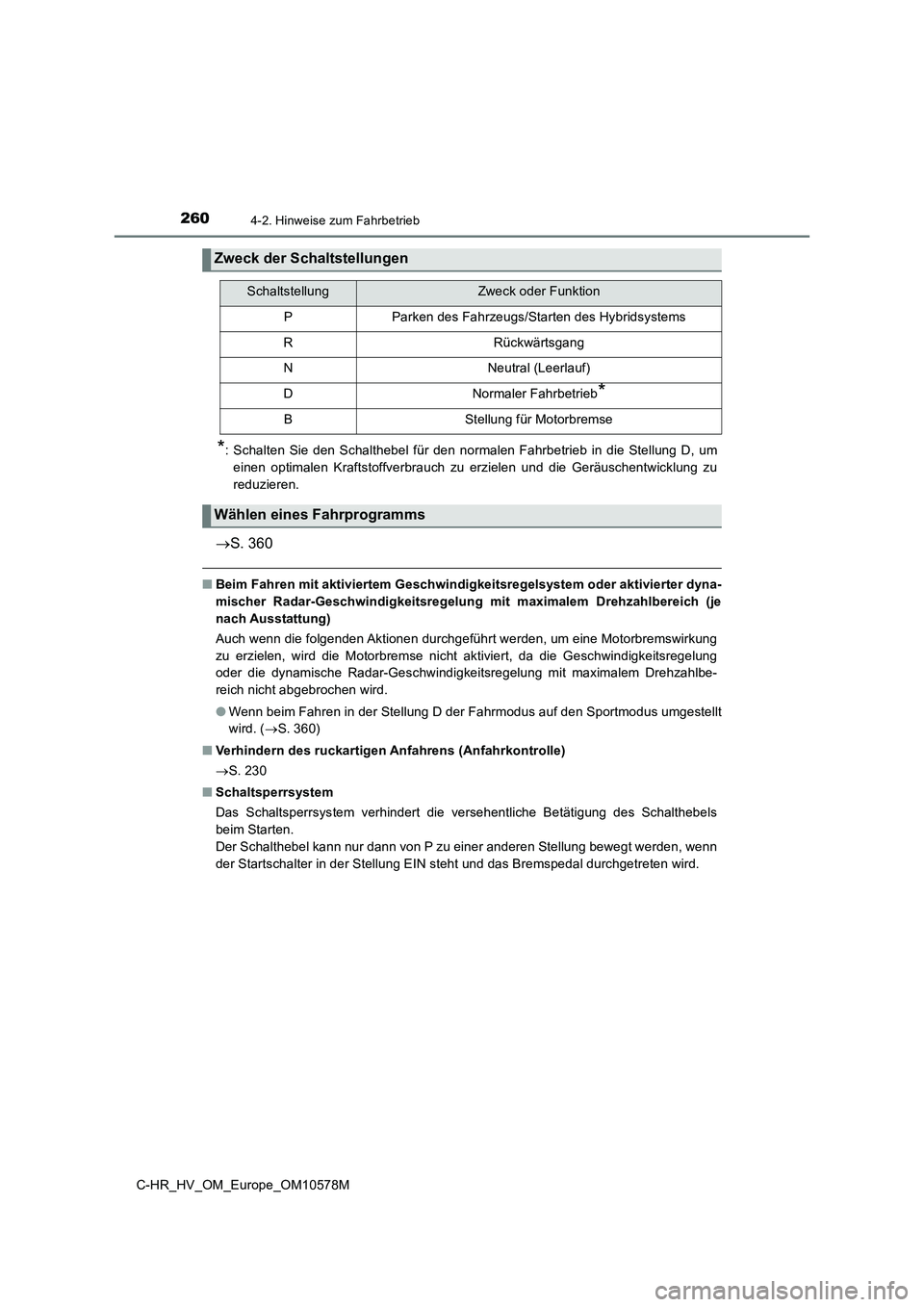

Zweck der Schaltstellungen
SchaltstellungZweck oder Funktion
PParken des Fahrzeugs/Starten des Hybridsystems
RRückwärtsgang
NNeutral (Leerlauf)
DNormaler Fahrbetrieb*
BStellung für Motorbremse
Wählen eines Fahrprogramms
