4014-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M
Der Anleitungsbildschirm wird in der Multi-Informationsanzeige angezeigt.
Abstandssonar-Anzeige/Türstel-
lungsanzeige (geöffnet/geschlos-
sen)
 S. 386
Unterstützungsstufenanzeige
Zeigt die Stufen bis zur Halteposition
des Fahrzeugs/zur Position, an der die
Unterstützung endet, an.
■ S-IPA-Kontrollleuchte in der Anzeige (S. 399)
Diese Kontrollleuchte leuchtet, wenn die automatische Betätigung des Lenkrads durch
das Simple Intelligent Parking Assist System durchgeführt wird. Nach dem Ende der
Steuerung blinkt die Kontrollleuchte kurz und erlischt dann.
■ Popup-Display für das Abstandssonar
Wenn die Abstandssonar-Funktion ein Hindernis erkennt, während das Simple
Intelligent Parking Assist System das Lenkrad betätigt, wird die Abstandssonar-
Anzeige automatisch im Anleitungsbildschirm ( S. 386) eingeblendet, unabhängig
davon, ob die Abstandssonar-Funktion aktiviert oder deaktiviert ist ( S. 386).
■ Schalten während des Betriebs des Simple Intelligent Parking Assist System
Die Unterstützung wird fortgesetzt, auch wenn ein Schaltvorgang durchgeführt wird,
unabhängig davon, ob ein Vorwärts- oder Rückwärtsgang eingelegt wird. Es wird
jedoch eine Umschaltung vorgenommen, wodurch sich die Anzahl der Manövrier-
schritte erhöhen und eine Abweichung von der Parkposition eintreten kann.
Anleitungsbildschirm

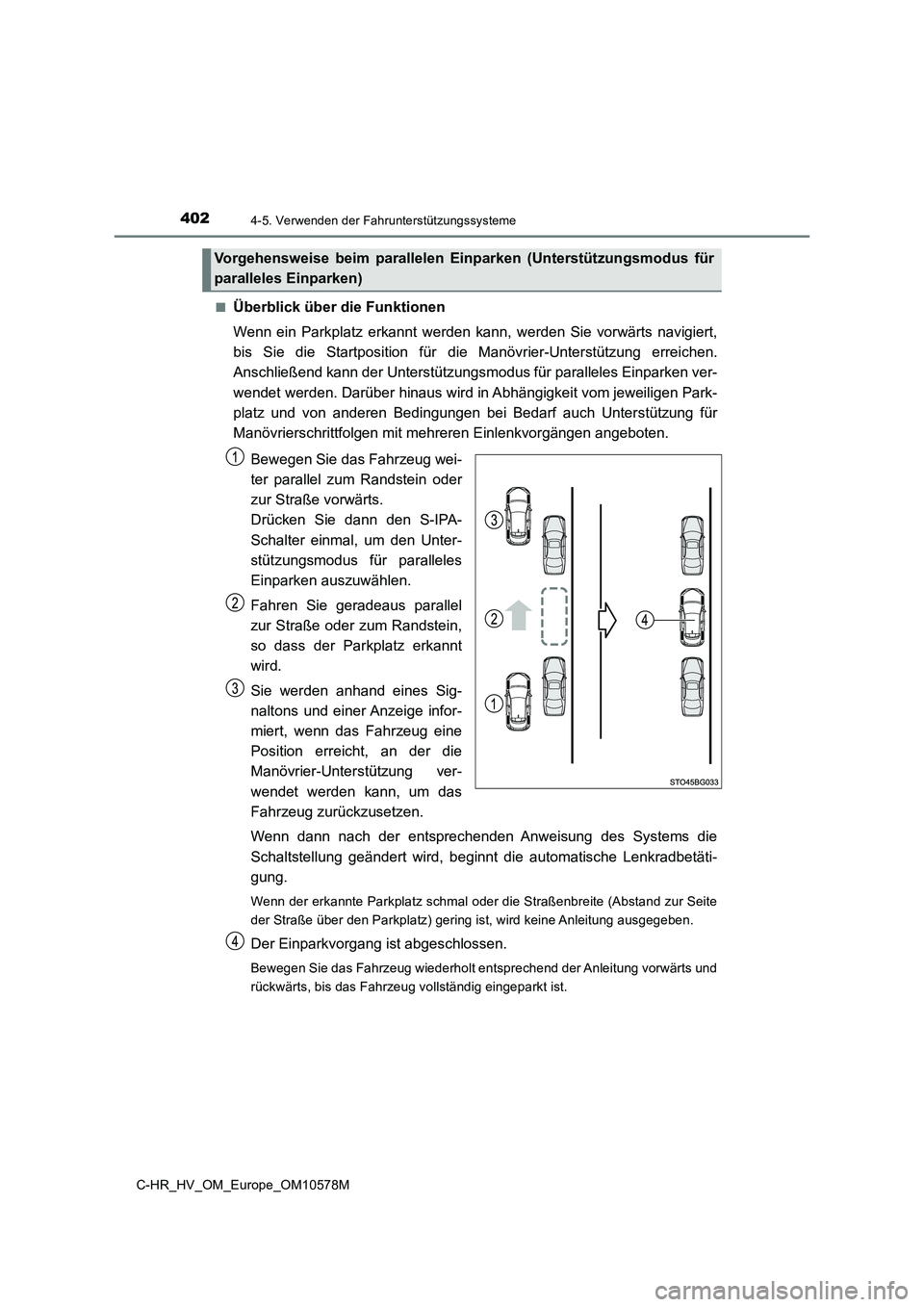

4024-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M
■Überblick über die Funktionen
Wenn ein Parkplatz erkannt werden kann, werden Sie vorwärts navigiert,
bis Sie die Startposition für di e Manövrier-Unterstützung erreichen.
Anschließend kann der Unterstützungsmodus für paralleles Einparken ver-
wendet werden. Darüber hinaus wird in Abhängigkeit vom jeweiligen Park-
platz und von anderen Bedingungen bei Bedarf auch Unterstützung für
Manövrierschrittfolgen mit mehreren Einlenkvorgängen angeboten.
Bewegen Sie das Fahrzeug wei-
ter parallel zum Randstein oder
zur Straße vorwärts.
Drücken Sie dann den S-IPA-
Schalter einmal, um den Unter-
stützungsmodus für paralleles
Einparken auszuwählen.
Fahren Sie geradeaus parallel
zur Straße oder zum Randstein,
so dass der Parkplatz erkannt
wird.
Sie werden anhand eines Sig-
naltons und einer Anzeige infor-
miert, wenn das Fahrzeug eine
Position erreicht, an der die
Manövrier-Unterstützung ver-
wendet werden kann, um das
Fahrzeug zurückzusetzen.
Wenn dann nach der entsprechenden Anweisung des Systems die
Schaltstellung geändert wird, beginnt die automatische Lenkradbetäti-
gung.
Wenn der erkannte Parkplatz schmal oder die Straßenbreite (Abstand zur Seite
der Straße über den Parkplatz) gering ist, wird keine Anleitung ausgegeben.
Der Einparkvorgang ist abgeschlossen.
Bewegen Sie das Fahrzeug wiederholt entsprechend der Anleitung vorwärts und
rückwärts, bis das Fahrzeug vollständig eingeparkt ist.
Vorgehensweise beim parallelen Einparken (Unterstützungsmodus für
paralleles Einparken)

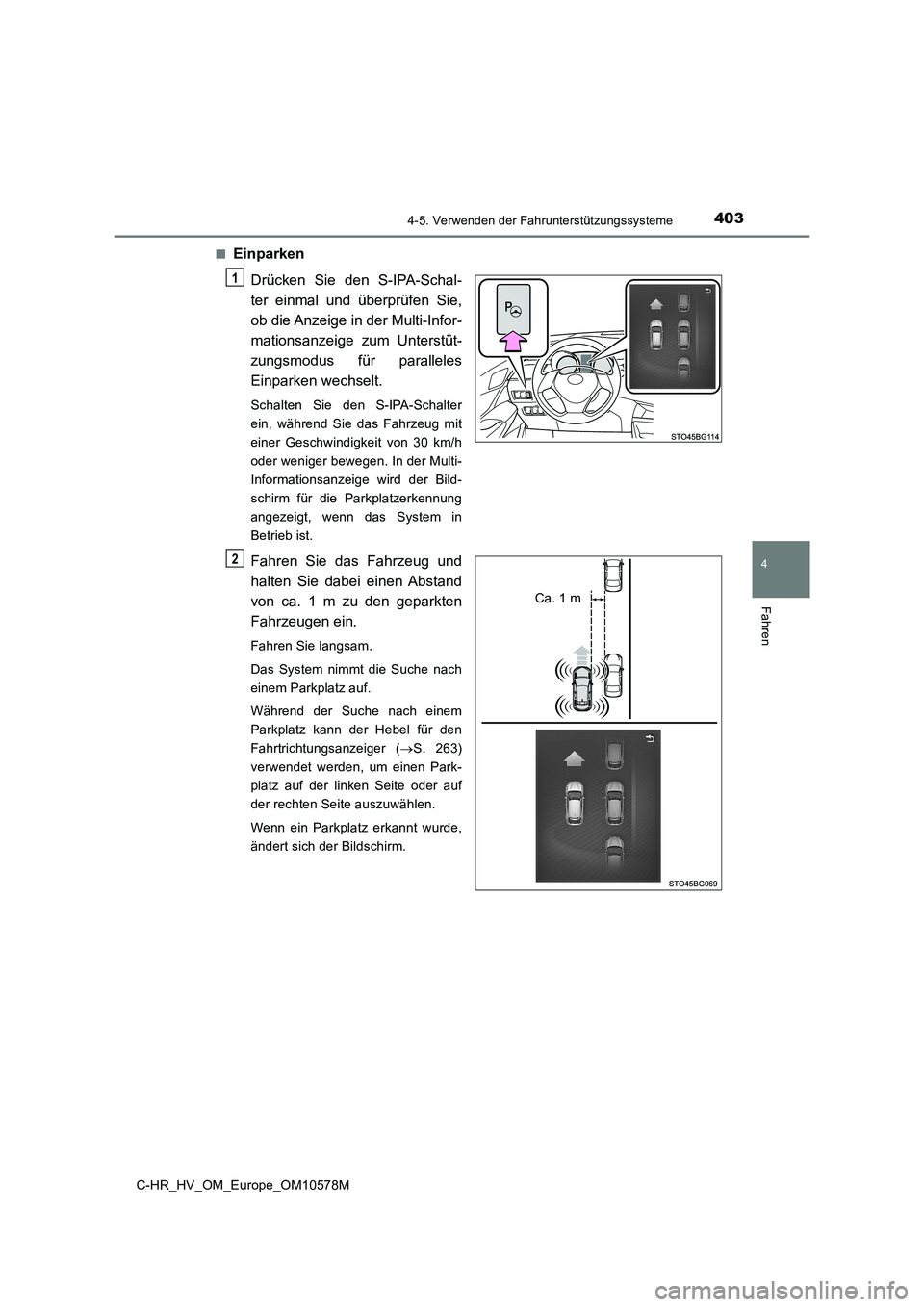

4034-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M
■Einparken
Drücken Sie den S-IPA-Schal-
ter einmal und überprüfen Sie,
ob die Anzeige in der Multi-Infor-
mationsanzeige zum Unterstüt-
zungsmodus für paralleles
Einparken wechselt.
Schalten Sie den S-IPA-Schalter
ein, während Sie das Fahrzeug mit
einer Geschwindigkeit von 30 km/h
oder weniger bewegen. In der Multi-
Informationsanzeige wird der Bild-
schirm für die Parkplatzerkennung
angezeigt, wenn das System in
Betrieb ist.
Fahren Sie das Fahrzeug und
halten Sie dabei einen Abstand
von ca. 1 m zu den geparkten
Fahrzeugen ein.
Fahren Sie langsam.
Das System nimmt die Suche nach
einem Parkplatz auf.
Während der Suche nach einem
Parkplatz kann der Hebel für den
Fahrtrichtungsanzeiger ( S. 263)
verwendet werden, um einen Park-
platz auf der linken Seite oder auf
der rechten Seite auszuwählen.
Wenn ein Parkplatz erkannt wurde,
ändert sich der Bildschirm.
1
Ca. 1 m
2

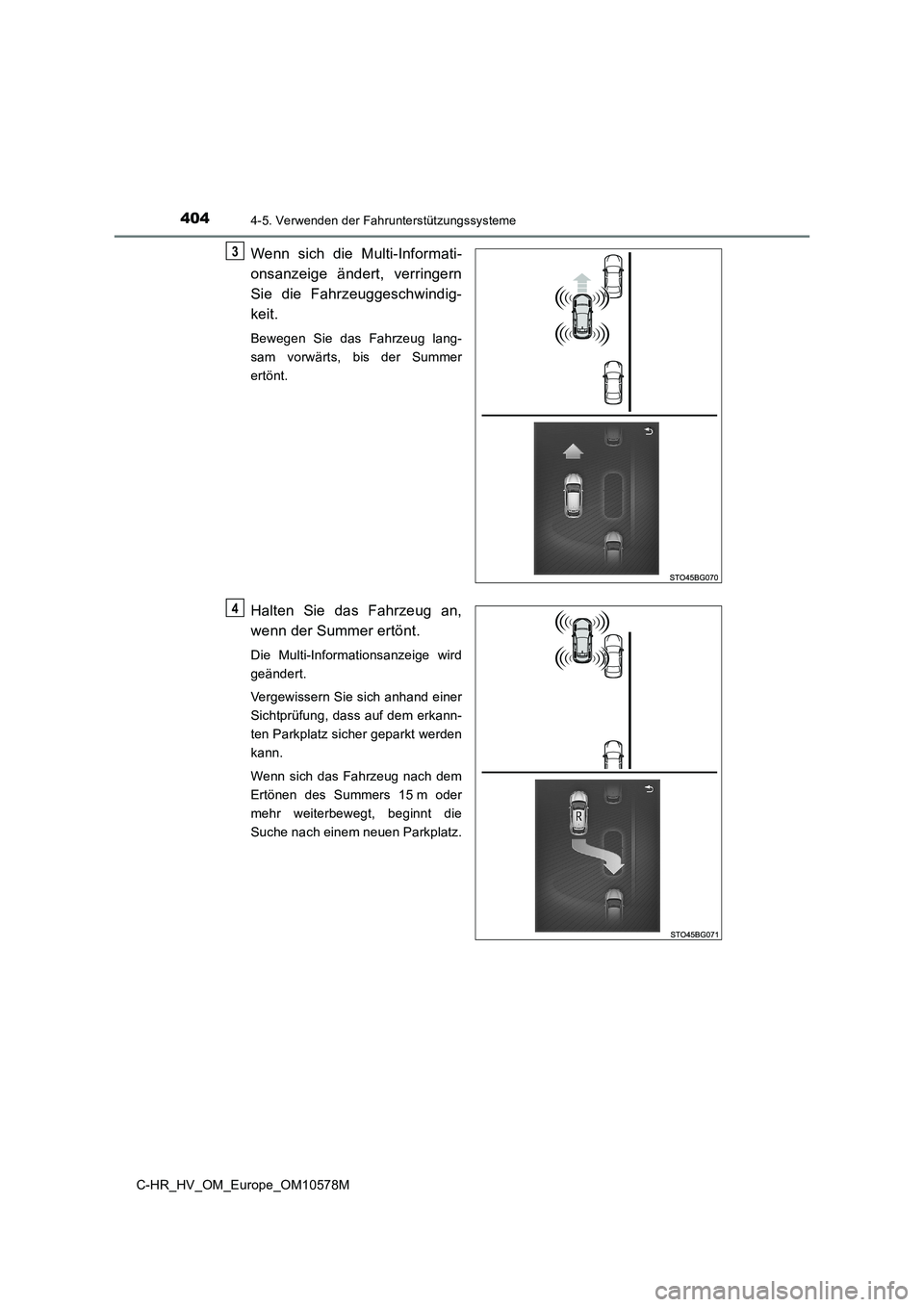

4044-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M
Wenn sich die Multi-Informati-
onsanzeige ändert, verringern
Sie die Fahrzeuggeschwindig-
keit.
Bewegen Sie das Fahrzeug lang-
sam vorwärts, bis der Summer
ertönt.
Halten Sie das Fahrzeug an,
wenn der Summer ertönt.
Die Multi-Informationsanzeige wird
geändert.
Vergewissern Sie sich anhand einer
Sichtprüfung, dass auf dem erkann-
ten Parkplatz sicher geparkt werden
kann.
Wenn sich das Fahrzeug nach dem
Ertönen des Summers 15 m oder
mehr weiterbewegt, beginnt die
Suche nach einem neuen Parkplatz.
3
4

4054-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M
Schalten Sie den Schalthebel
auf R.
Die Multi-Informationsanzeige wird
geändert, die S-IPA-Kontrollleuchte
leuchtet auf und die automatische
Lenkradbetätigung wird gestartet.
Achten Sie darauf, dass sich Ihre
Hände nicht im Lenkrad verfangen,
und überprüfen Sie die Umgebungs-
sicherheit, während Sie das Fahr-
zeug langsam zurücksetzen, indem
Sie das Gaspedal bzw. das
Bremspedal betätigen. Fahren Sie
im automatischen Lenkradbetäti-
gungsmodus mit einer Fahrzeugge-
schwindigkeit von 7 km/h oder
weniger.
Wenn sich die Multi-Informati-
onsanzeige ändert, verringern
Sie die Fahrzeuggeschwindig-
keit.
Überprüfen Sie die Sicherheit im
Bereich hinter dem Fahrzeug und
achten Sie auf die Unterstützungs-
stufenanzeige, während Sie das
Fahrzeug langsam zurücksetzen.
5
6

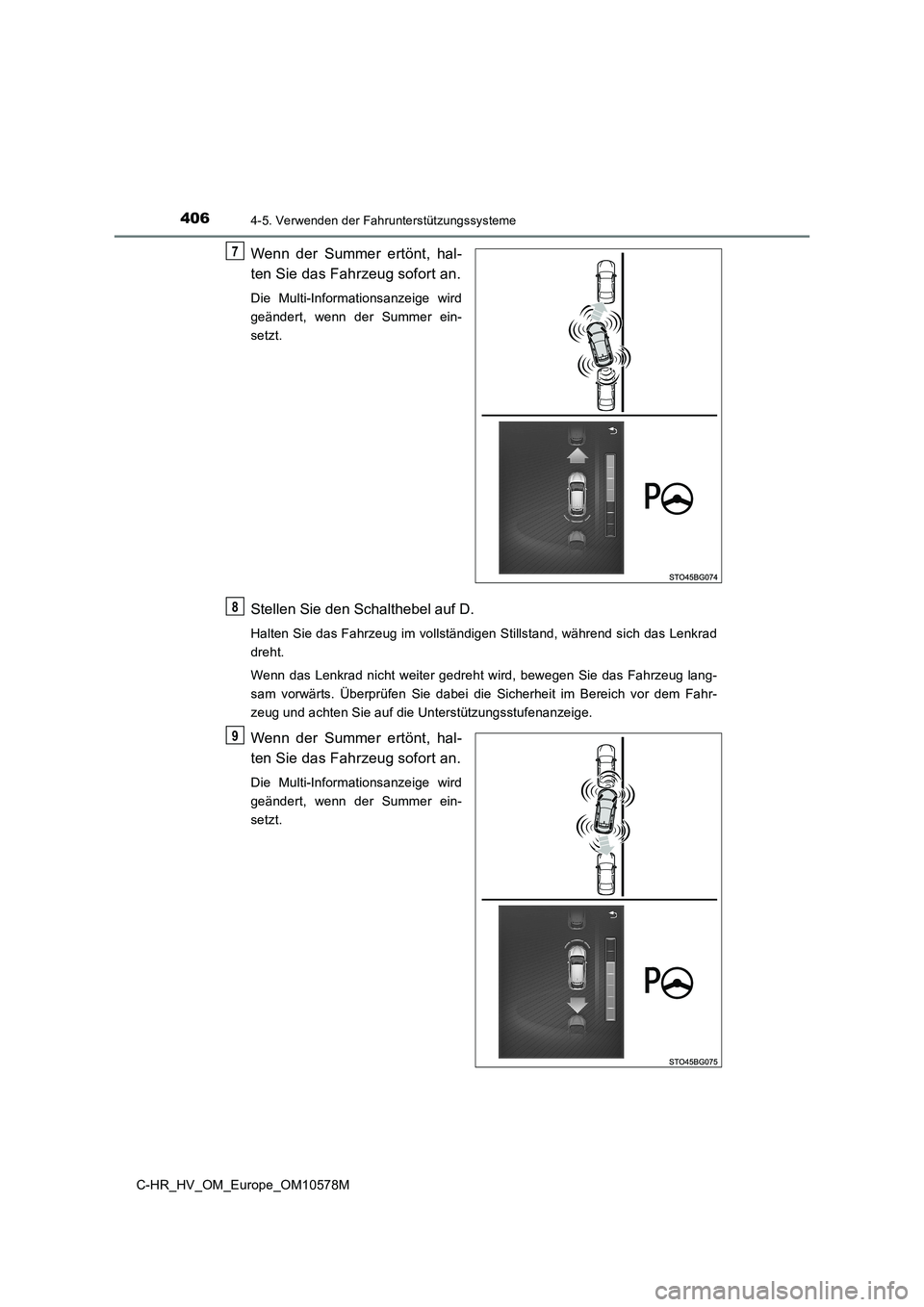

4064-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M
Wenn der Summer ertönt, hal-
ten Sie das Fahrzeug sofort an.
Die Multi-Informationsanzeige wird
geändert, wenn der Summer ein-
setzt.
Stellen Sie den Schalthebel auf D.
Halten Sie das Fahrzeug im vollständigen Stillstand, während sich das Lenkrad
dreht.
Wenn das Lenkrad nicht weiter gedreht wird, bewegen Sie das Fahrzeug lang-
sam vorwärts. Überprüfen Sie dabei die Sicherheit im Bereich vor dem Fahr-
zeug und achten Sie auf die Unterstützungsstufenanzeige.
Wenn der Summer ertönt, hal-
ten Sie das Fahrzeug sofort an.
Die Multi-Informationsanzeige wird
geändert, wenn der Summer ein-
setzt.
7
8
9

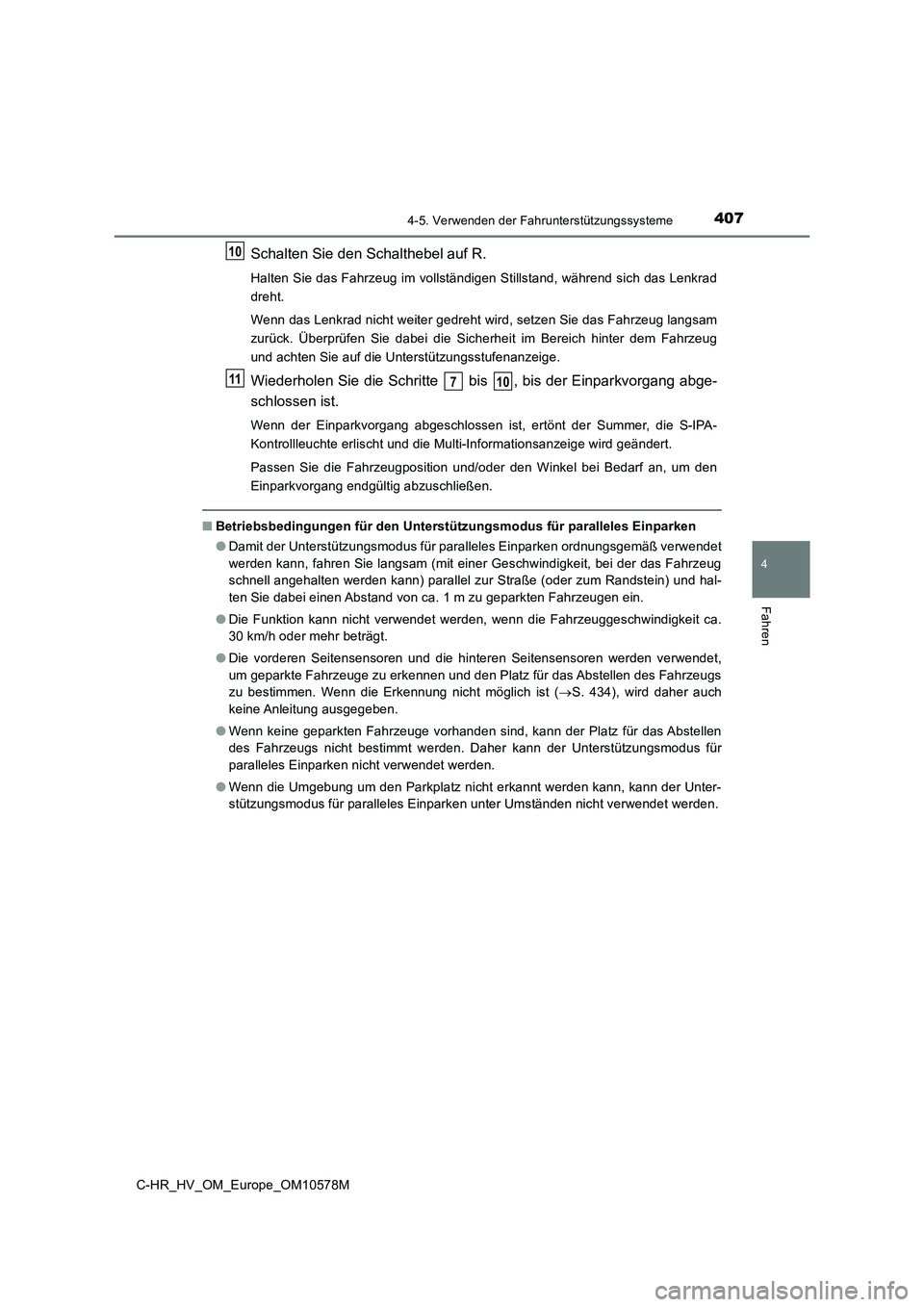

4074-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M
Schalten Sie den Schalthebel auf R.
Halten Sie das Fahrzeug im vollständigen Stillstand, während sich das Lenkrad
dreht.
Wenn das Lenkrad nicht weiter gedreht wird, setzen Sie das Fahrzeug langsam
zurück. Überprüfen Sie dabei die Sicherheit im Bereich hinter dem Fahrzeug
und achten Sie auf die Unterstützungsstufenanzeige.
Wiederholen Sie die Schritte bis , bis der Einparkvorgang abge-
schlossen ist.
Wenn der Einparkvorgang abgeschlossen ist, ertönt der Summer, die S-IPA-
Kontrollleuchte erlischt und die Multi-Informationsanzeige wird geändert.
Passen Sie die Fahrzeugposition und/oder den Winkel bei Bedarf an, um den
Einparkvorgang endgültig abzuschließen.
■ Betriebsbedingungen für den Unterstützungsmodus für paralleles Einparken
● Damit der Unterstützungsmodus für paralleles Einparken ordnungsgemäß verwendet
werden kann, fahren Sie langsam (mit einer Geschwindigkeit, bei der das Fahrzeug
schnell angehalten werden kann) parallel zur Straße (oder zum Randstein) und hal-
ten Sie dabei einen Abstand von ca. 1 m zu geparkten Fahrzeugen ein.
● Die Funktion kann nicht verwendet werden, wenn die Fahrzeuggeschwindigkeit ca.
30 km/h oder mehr beträgt.
● Die vorderen Seitensensoren und die hinteren Seitensensoren werden verwendet,
um geparkte Fahrzeuge zu erkennen und den Platz für das Abstellen des Fahrzeugs
zu bestimmen. Wenn die Erkennung nicht möglich ist ( S. 434), wird daher auch
keine Anleitung ausgegeben.
● Wenn keine geparkten Fahrzeuge vorhanden sind, kann der Platz für das Abstellen
des Fahrzeugs nicht bestimmt werden. Daher kann der Unterstützungsmodus für
paralleles Einparken nicht verwendet werden.
● Wenn die Umgebung um den Parkplatz nicht erkannt werden kann, kann der Unter-
stützungsmodus für paralleles Einparken unter Umständen nicht verwendet werden.
10
11710

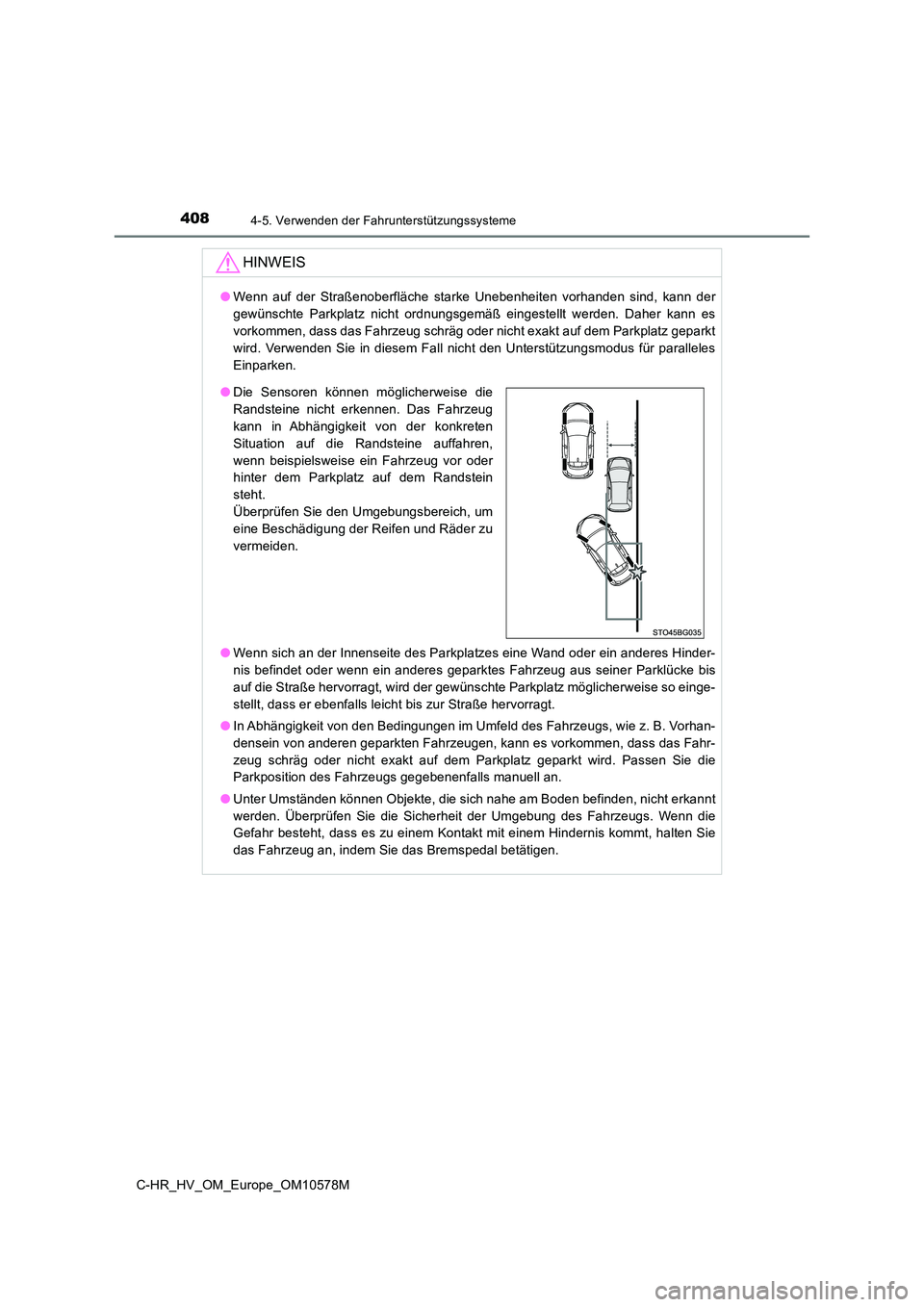

4084-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M
HINWEIS
●Wenn auf der Straßenoberfläche starke Unebenheiten vorhanden sind, kann der
gewünschte Parkplatz nicht ordnungsgemäß eingestellt werden. Daher kann es
vorkommen, dass das Fahrzeug schräg oder nicht exakt auf dem Parkplatz geparkt
wird. Verwenden Sie in diesem Fall nicht den Unterstützungsmodus für paralleles
Einparken.
● Wenn sich an der Innenseite des Parkplatzes eine Wand oder ein anderes Hinder-
nis befindet oder wenn ein anderes geparktes Fahrzeug aus seiner Parklücke bis
auf die Straße hervorragt, wird der gewünschte Parkplatz möglicherweise so einge-
stellt, dass er ebenfalls leicht bis zur Straße hervorragt.
● In Abhängigkeit von den Bedingungen im Umfeld des Fahrzeugs, wie z. B. Vorhan-
densein von anderen geparkten Fahrzeugen, kann es vorkommen, dass das Fahr-
zeug schräg oder nicht exakt auf dem Parkplatz geparkt wird. Passen Sie die
Parkposition des Fahrzeugs gegebenenfalls manuell an.
● Unter Umständen können Objekte, die sich nahe am Boden befinden, nicht erkannt
werden. Überprüfen Sie die Sicherheit der Umgebung des Fahrzeugs. Wenn die
Gefahr besteht, dass es zu einem Kontakt mit einem Hindernis kommt, halten Sie
das Fahrzeug an, indem Sie das Bremspedal betätigen.
● Die Sensoren können möglicherweise die
Randsteine nicht erkennen. Das Fahrzeug
kann in Abhängigkeit von der konkreten
Situation auf die Randsteine auffahren,
wenn beispielsweise ein Fahrzeug vor oder
hinter dem Parkplatz auf dem Randstein
steht.
Überprüfen Sie den Umgebungsbereich, um
eine Beschädigung der Reifen und Räder zu
vermeiden.

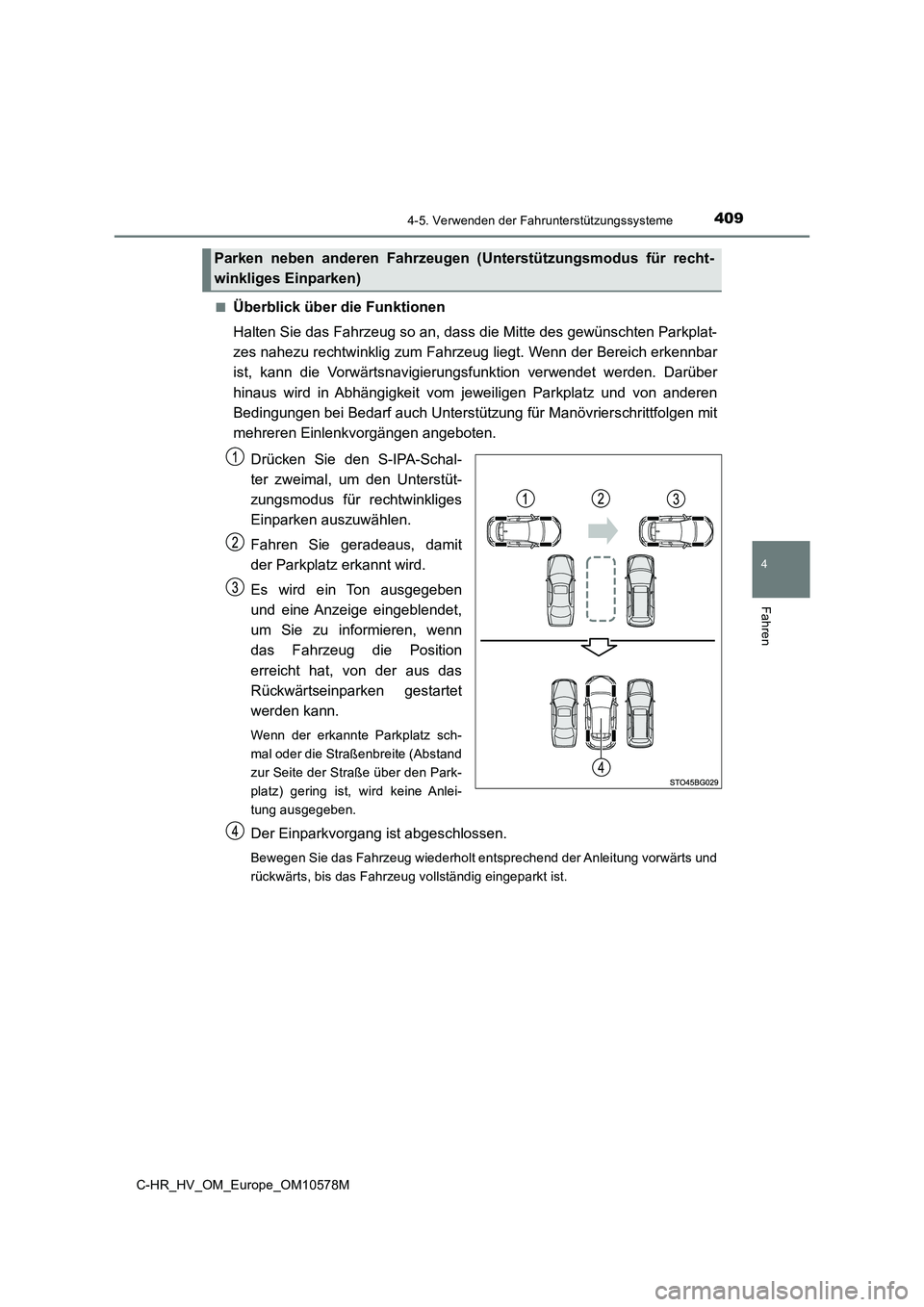

4094-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10578M
■Überblick über die Funktionen
Halten Sie das Fahrzeug so an, dass die Mitte des gewünschten Parkplat-
zes nahezu rechtwinklig zum Fahrzeug liegt. Wenn der Bereich erkennbar
ist, kann die Vorwärtsnavigierungsfunktion verwendet werden. Darüber
hinaus wird in Abhängigkeit vom jeweiligen Parkplatz und von anderen
Bedingungen bei Bedarf auch Unterstützung für Manövrierschrittfolgen mit
mehreren Einlenkvorgängen angeboten.
Drücken Sie den S-IPA-Schal-
ter zweimal, um den Unterstüt-
zungsmodus für rechtwinkliges
Einparken auszuwählen.
Fahren Sie geradeaus, damit
der Parkplatz erkannt wird.
Es wird ein Ton ausgegeben
und eine Anzeige eingeblendet,
um Sie zu informieren, wenn
das Fahrzeug die Position
erreicht hat, von der aus das
Rückwärtseinparken gestartet
werden kann.
Wenn der erkannte Parkplatz sch-
mal oder die Straßenbreite (Abstand
zur Seite der Straße über den Park-
platz) gering ist, wird keine Anlei-
tung ausgegeben.
Der Einparkvorgang ist abgeschlossen.
Bewegen Sie das Fahrzeug wiederholt entsprechend der Anleitung vorwärts und
rückwärts, bis das Fahrzeug vollständig eingeparkt ist.
Parken neben anderen Fahrzeugen (Unterstützungsmodus für recht-
winkliges Einparken)

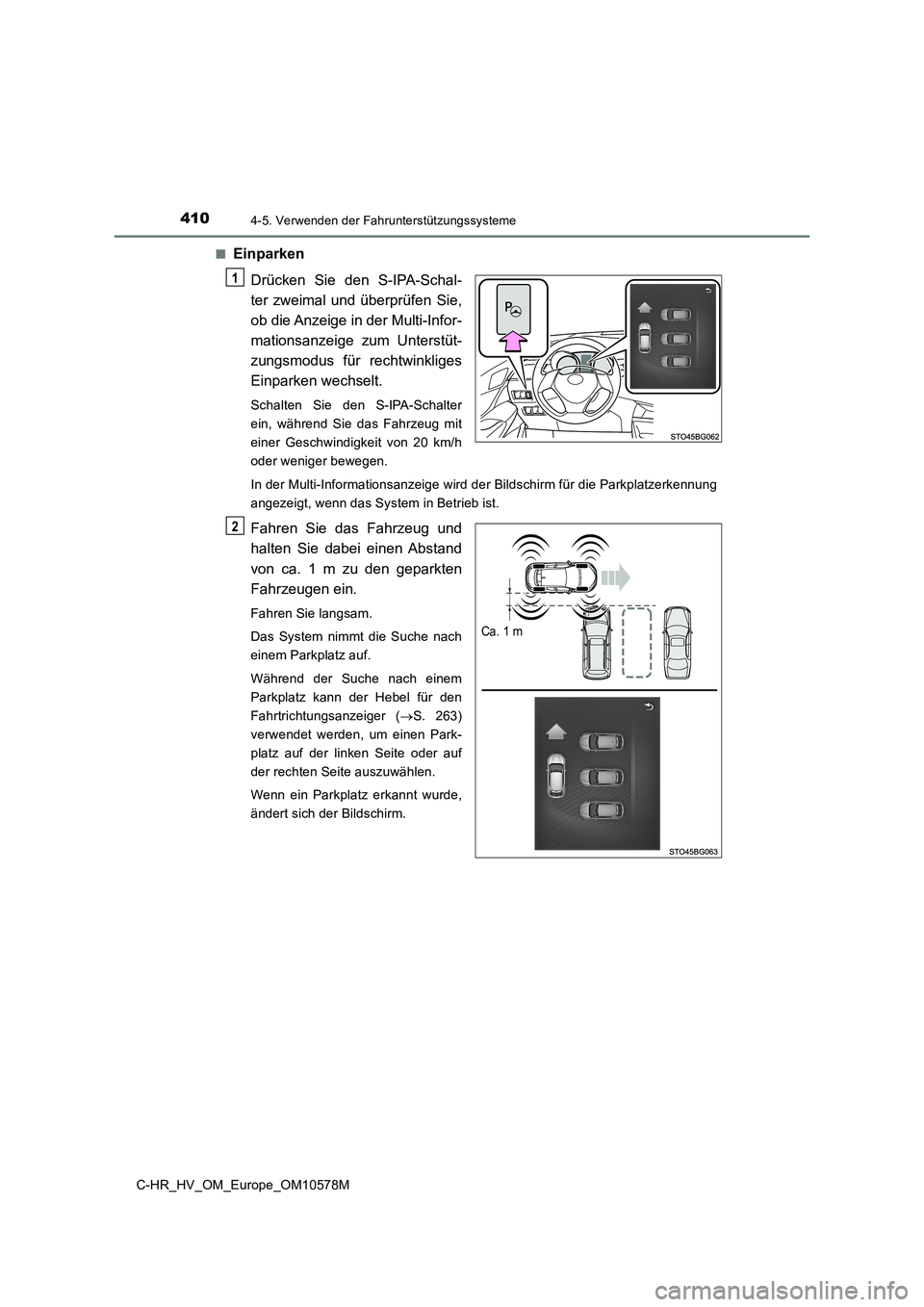

4104-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10578M
■Einparken
Drücken Sie den S-IPA-Schal-
ter zweimal und überprüfen Sie,
ob die Anzeige in der Multi-Infor-
mationsanzeige zum Unterstüt-
zungsmodus für rechtwinkliges
Einparken wechselt.
Schalten Sie den S-IPA-Schalter
ein, während Sie das Fahrzeug mit
einer Geschwindigkeit von 20 km/h
oder weniger bewegen.
In der Multi-Informationsanzeige wird der Bildschirm für die Parkplatzerkennung
angezeigt, wenn das System in Betrieb ist.
Fahren Sie das Fahrzeug und
halten Sie dabei einen Abstand
von ca. 1 m zu den geparkten
Fahrzeugen ein.
Fahren Sie langsam.
Das System nimmt die Suche nach
einem Parkplatz auf.
Während der Suche nach einem
Parkplatz kann der Hebel für den
Fahrtrichtungsanzeiger ( S. 263)
verwendet werden, um einen Park-
platz auf der linken Seite oder auf
der rechten Seite auszuwählen.
Wenn ein Parkplatz erkannt wurde,
ändert sich der Bildschirm.
1
Ca. 1 m
2
