TOYOTA C-HR 2018 Bruksanvisningar (in Swedish)

5417-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

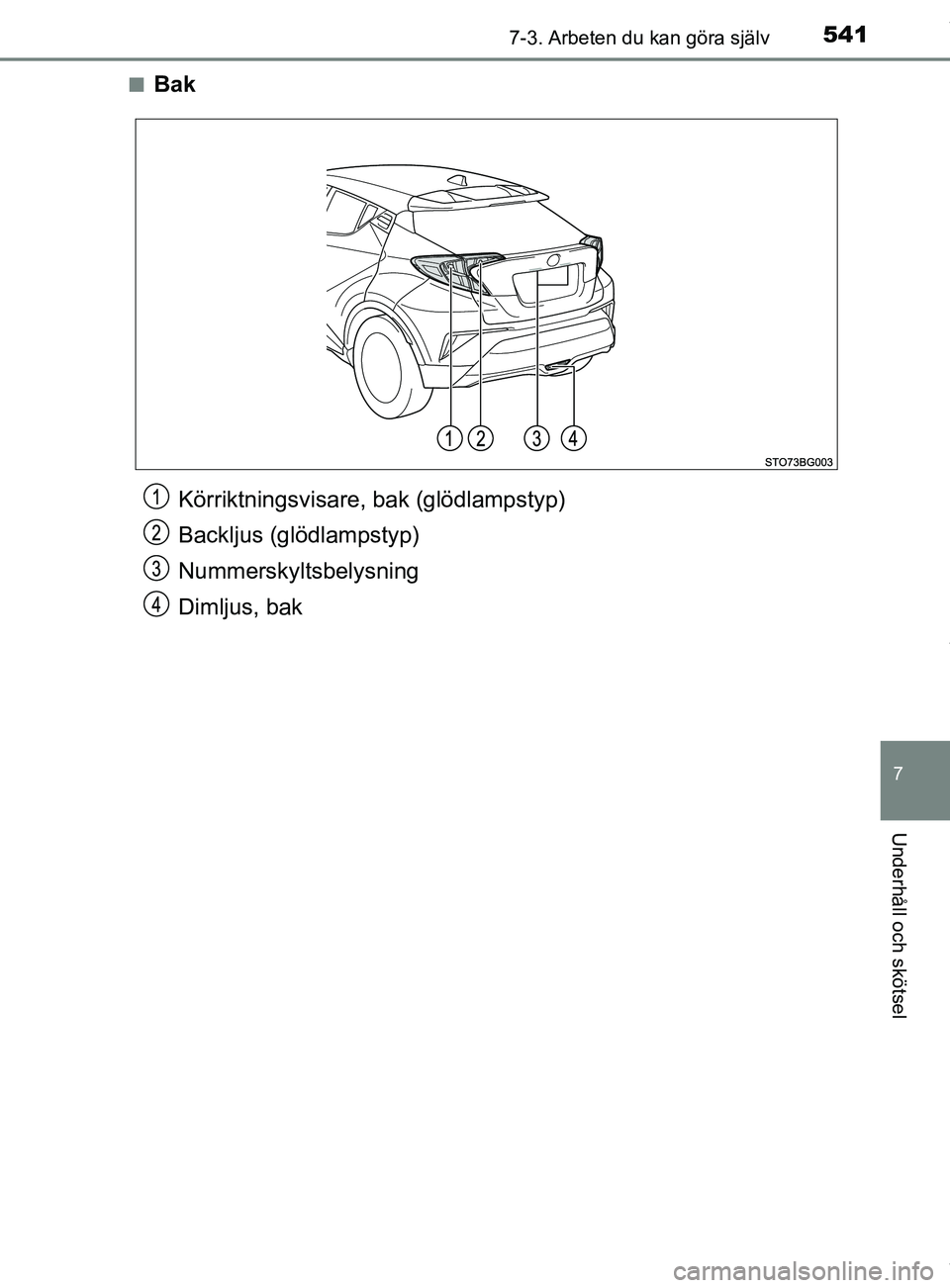

nBak
Körriktningsvisare, bak (glödlampstyp)
Backljus (glödlampstyp)
Nummerskyltsbelysning
Dimljus, bak
OM10576SE.book Page 541 Tuesday, April 3, 2018 11:12 AM

5427-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SEn

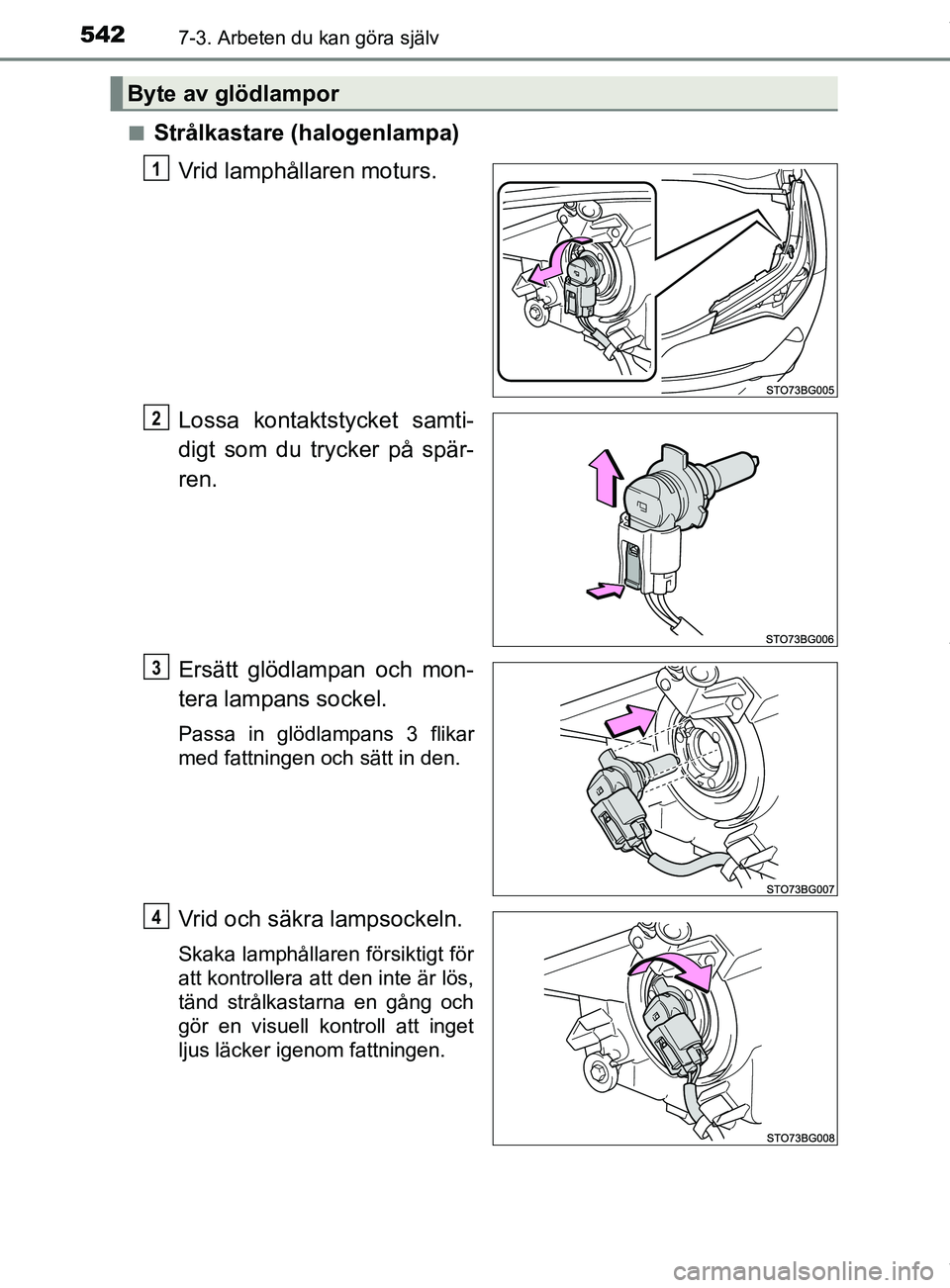

Strålkastare (halogenlampa)
Vrid lamphållaren moturs.
Lossa kontaktstycket samti-
digt som du trycker på spär-
ren.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Byte av glödlampor
1
2
3
4
OM10576SE.book Page 542 Tuesday, April 3, 2018 11:12 AM

5437-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

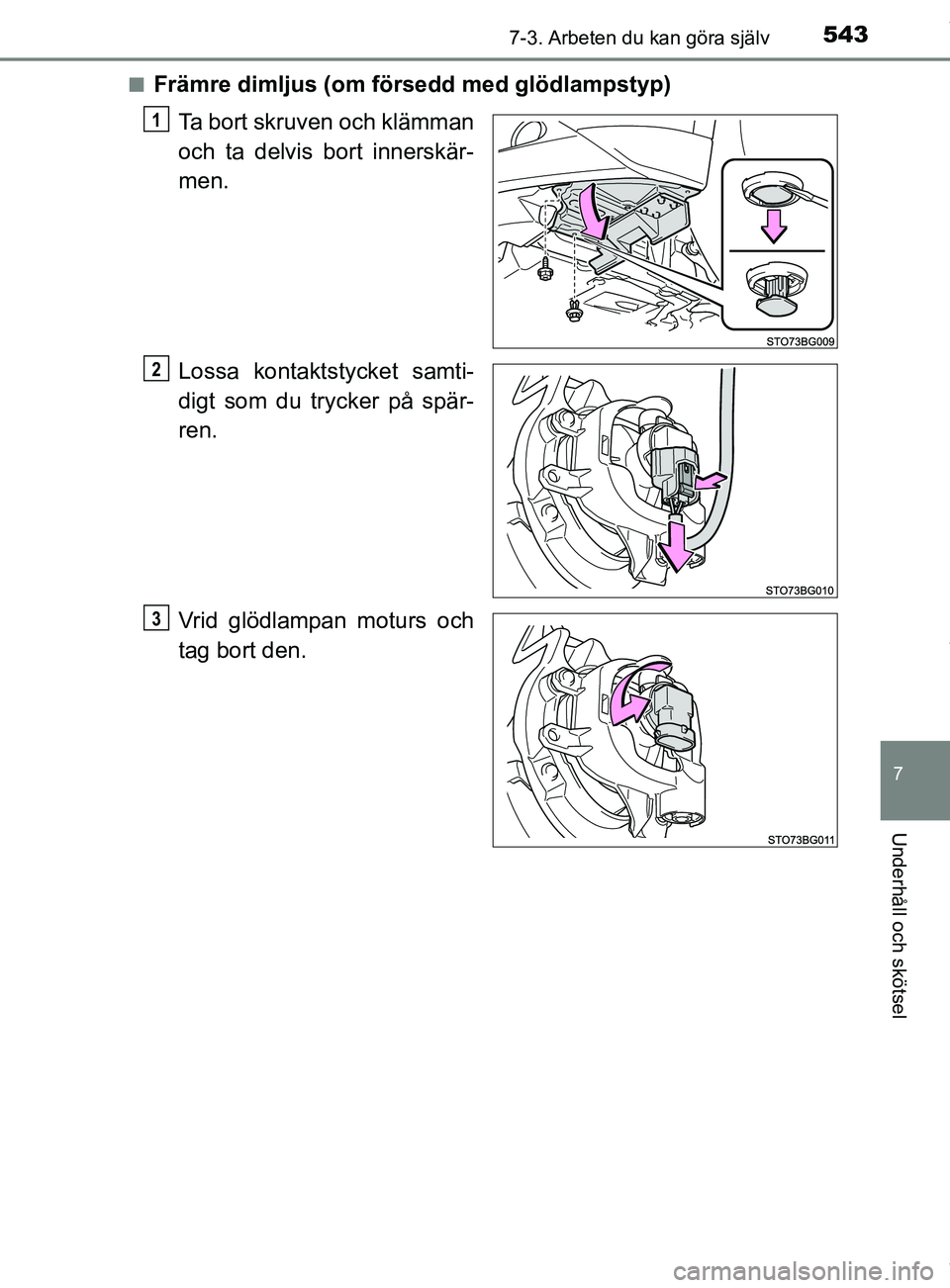

nFrämre dimljus (om försedd med glödlampstyp)Ta bort skruven och klämman
och ta delvis bort innerskär-
men.
Lossa kontakts tycket samti-
digt som du trycker på spär-
ren.
Vrid glödlampan moturs och
tag bort den.
1
2
3
OM10576SE.book Page 543 Tuesday, April 3, 2018 11:12 AM

5447-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

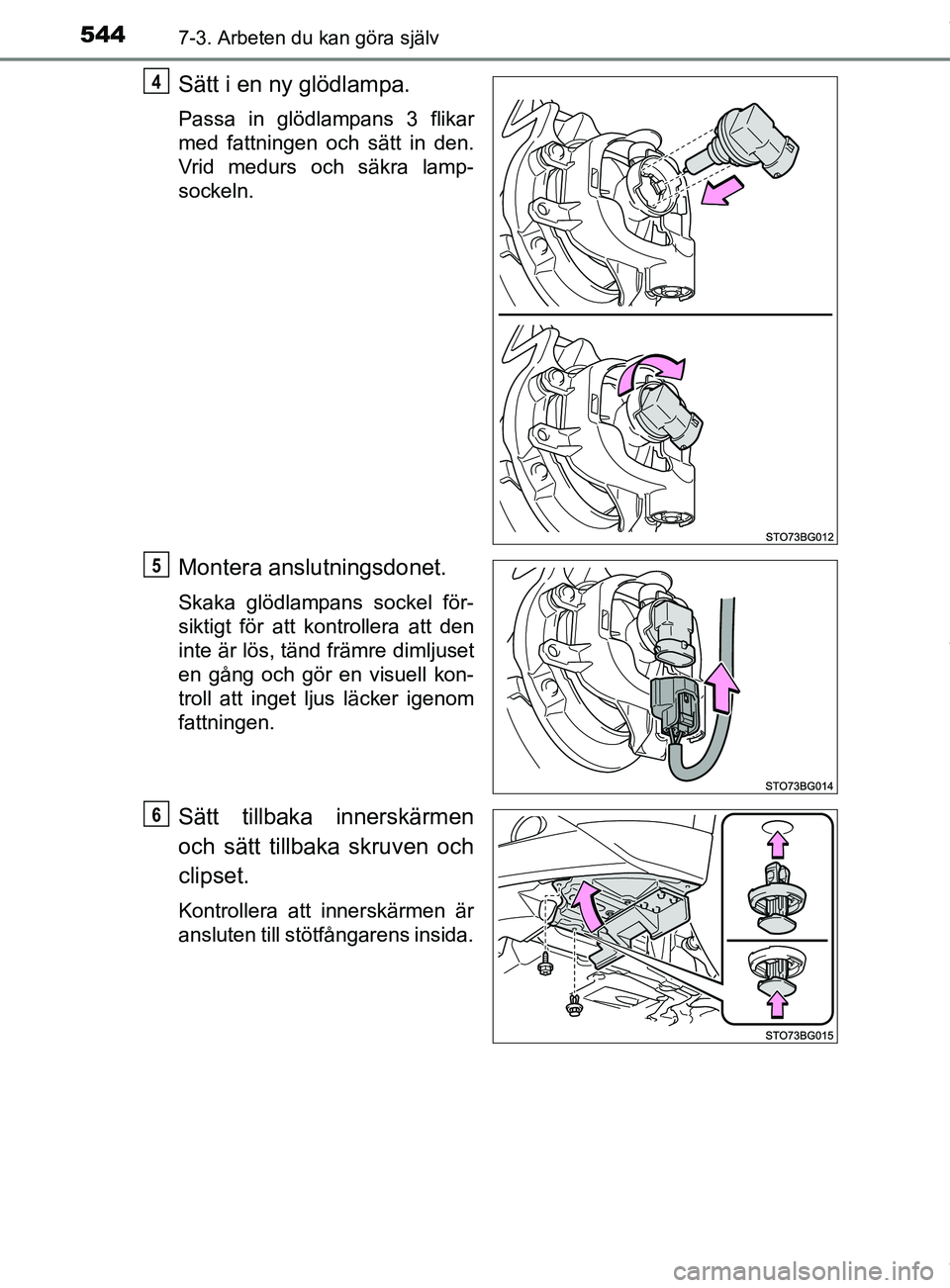

Sätt i en ny glödlampa.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid medurs och säkra lamp-
sockeln.
Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Sätt tillbaka innerskärmen
och sätt tillbaka skruven och
clipset.
Kontrollera att innerskärmen är
ansluten till stötfångarens insida.
4
5
6
OM10576SE.book Page 544 Tuesday, April 3, 2018 11:12 AM

5457-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

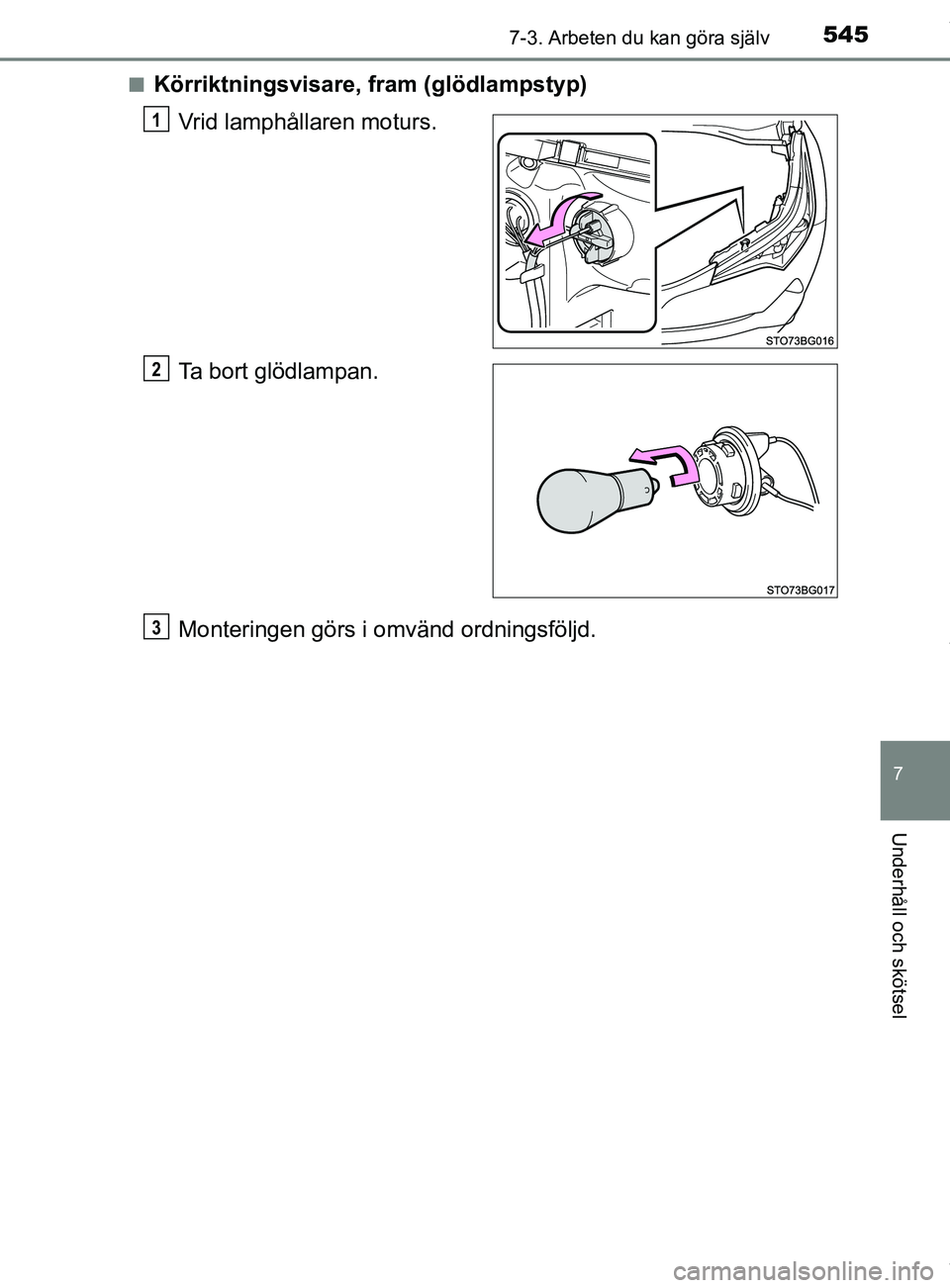

nKörriktningsvisare, fram (glödlampstyp)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
OM10576SE.book Page 545 Tuesday, April 3, 2018 11:12 AM

5467-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SEn

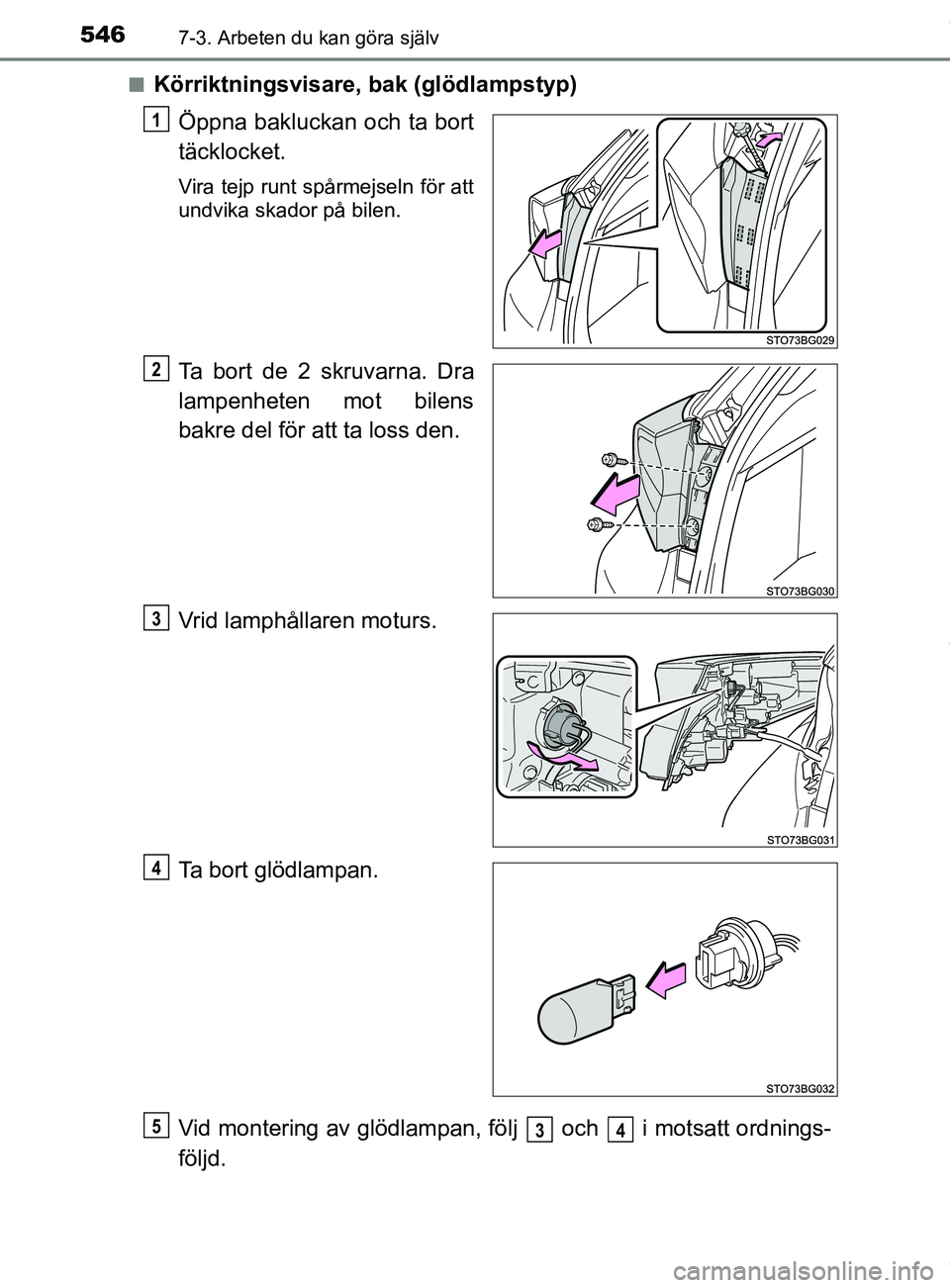

Körriktningsvisare, bak (glödlampstyp)
Öppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Ta bort de 2 skruvarna. Dra
lampenheten mot bilens
bakre del för att ta loss den.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Vid montering av glödlampan, fö lj och i motsatt ordnings-
följd.
1
2
3
4
534
OM10576SE.book Page 546 Tuesday, April 3, 2018 11:12 AM

5477-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

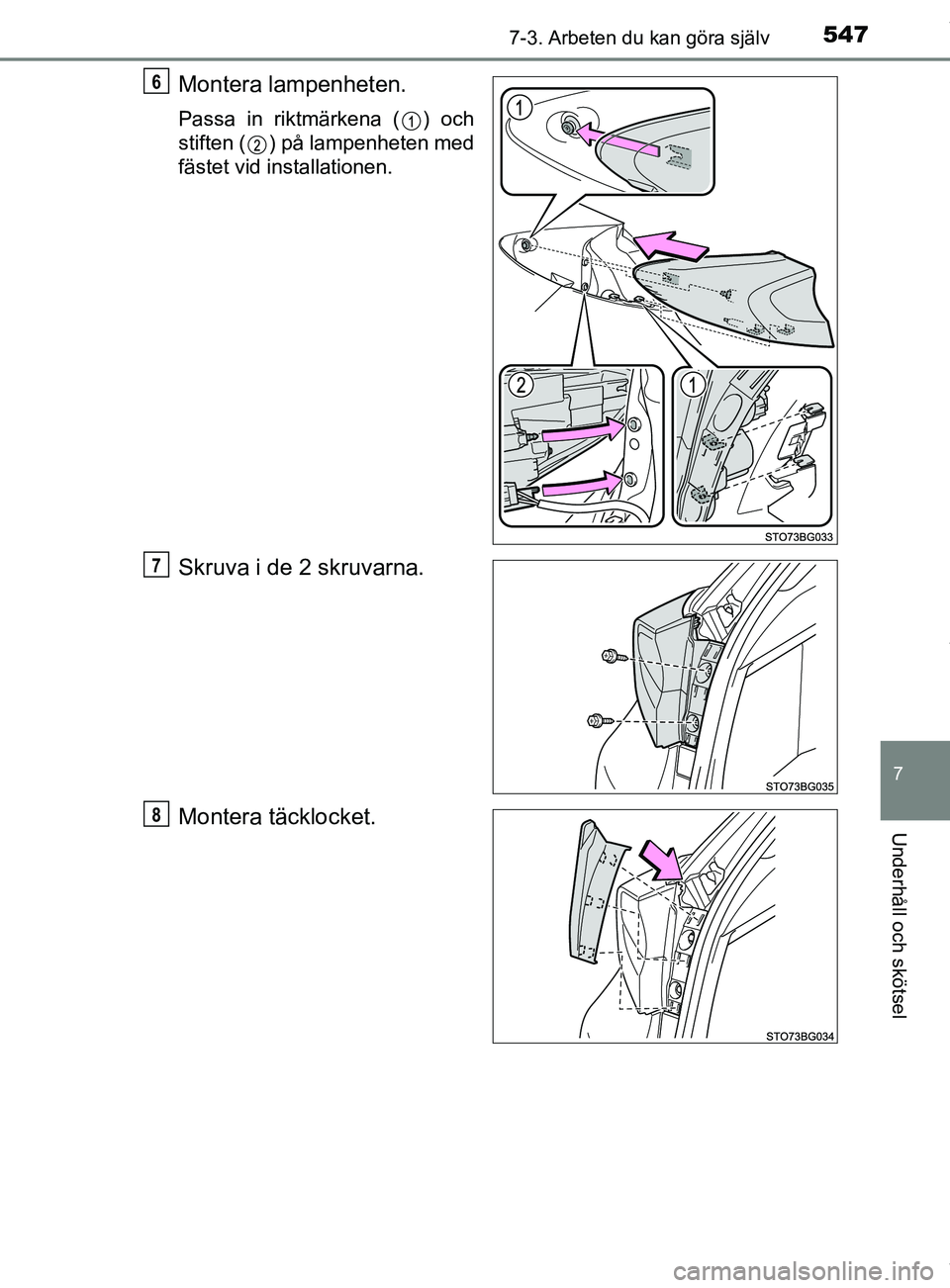

Montera lampenheten.
Passa in riktmärkena ( ) och
stiften ( ) på lampenheten med
fästet vid installationen.
Skruva i de 2 skruvarna.
Montera täcklocket.
6
7
8
OM10576SE.book Page 547 Tuesday, April 3, 2018 11:12 AM

5487-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SEn

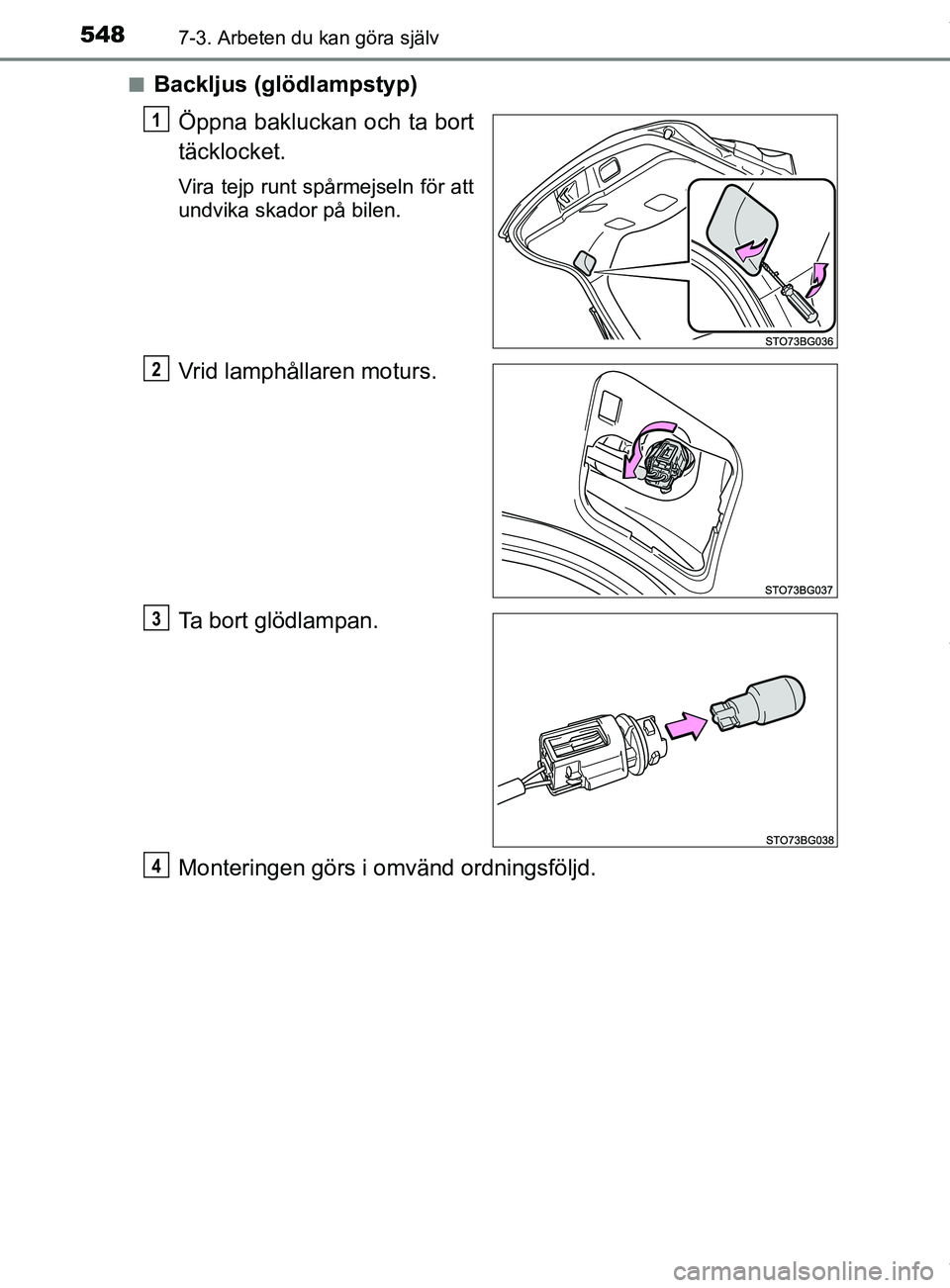

Backljus (glödlampstyp)
Öppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
4
OM10576SE.book Page 548 Tuesday, April 3, 2018 11:12 AM

5497-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

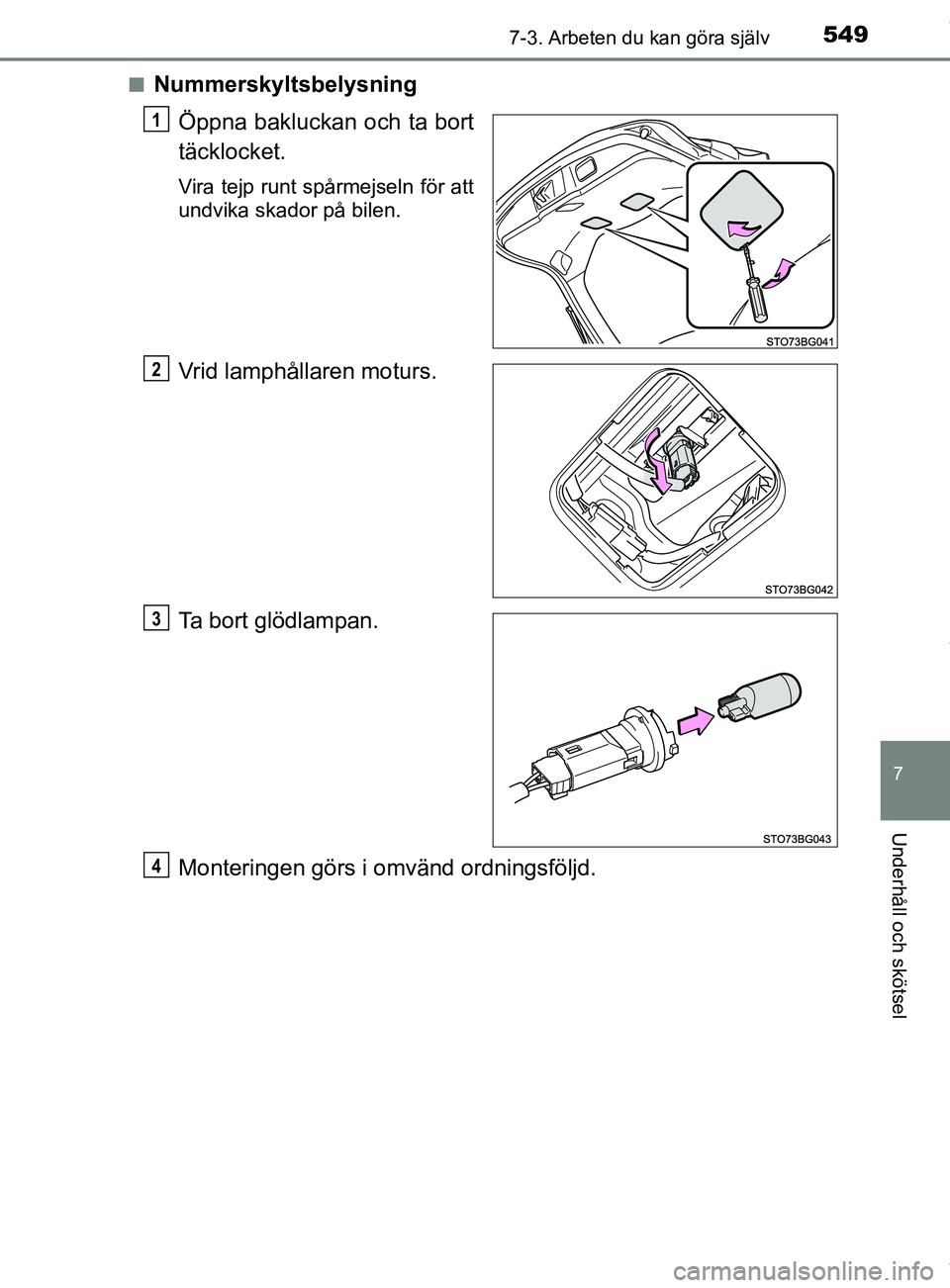

nNummerskyltsbelysningÖppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
4
OM10576SE.book Page 549 Tuesday, April 3, 2018 11:12 AM

5507-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SEn

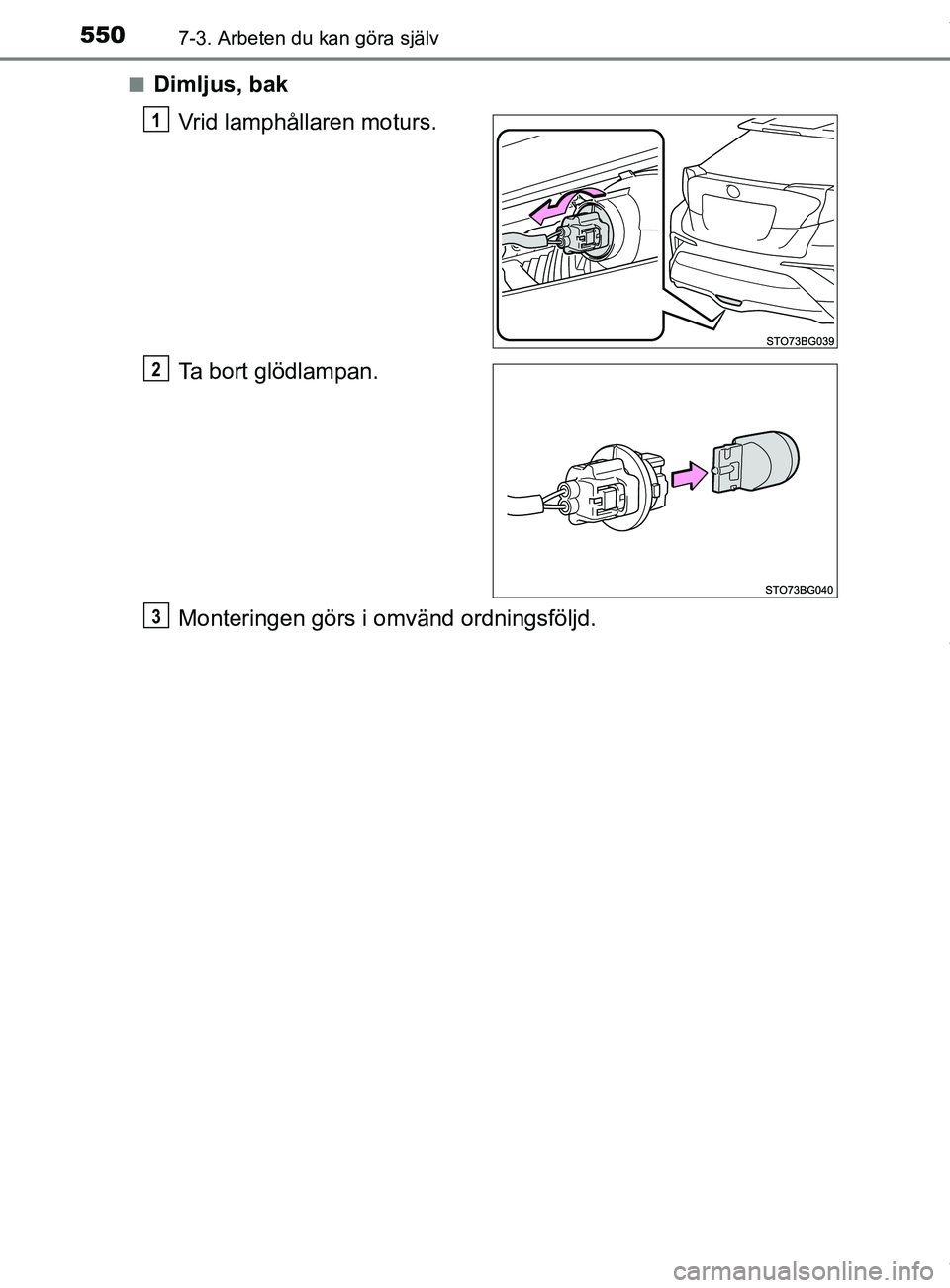

Dimljus, bak
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
