TOYOTA C-HR 2018 Bruksanvisningar (in Swedish)

5317-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

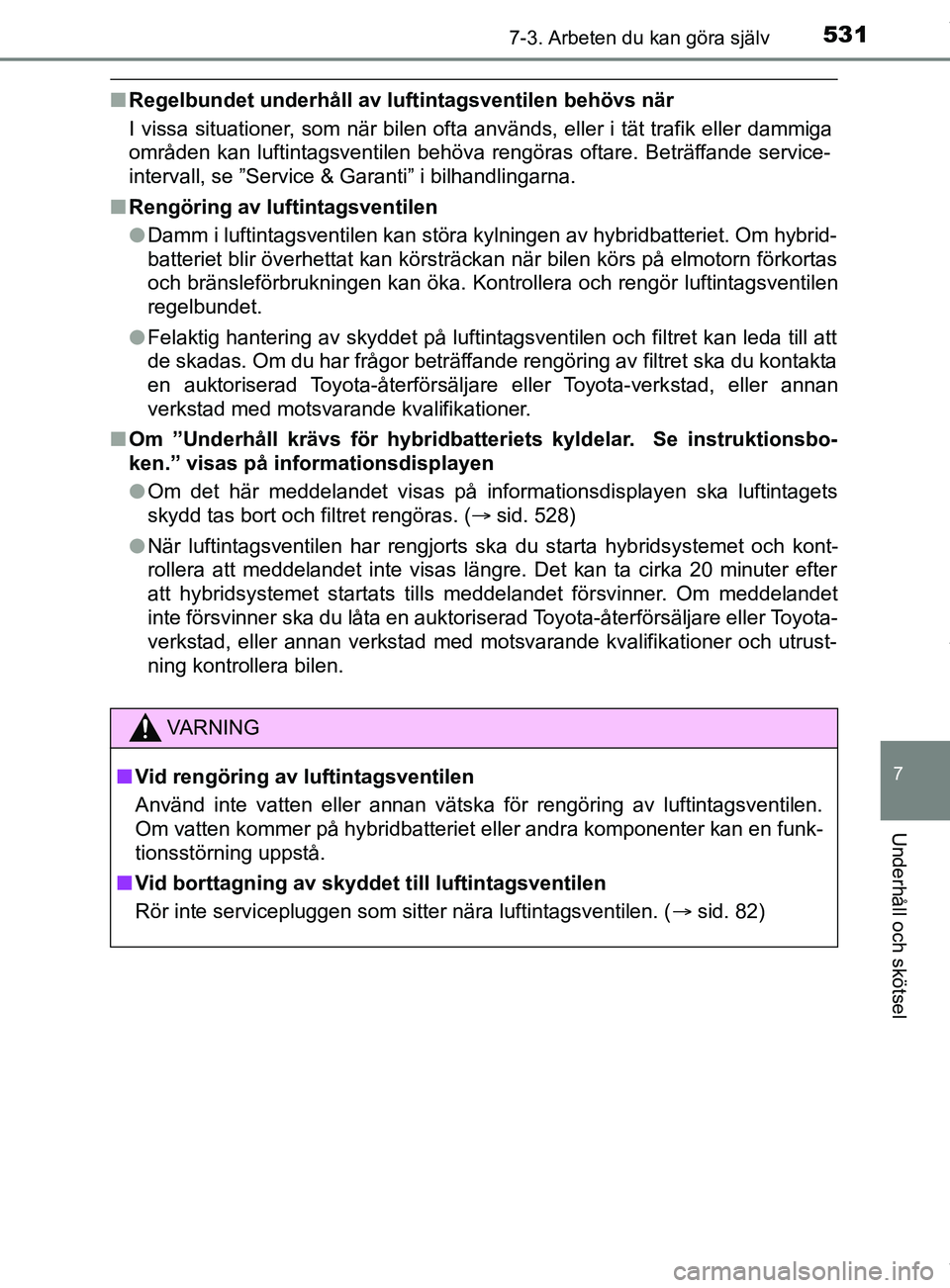

nRegelbundet underhåll av luftintagsventilen behövs när
I vissa situationer, som när bilen ofta används, eller i tät trafik eller dammiga
områden kan luftintagsventilen behöva rengöras oftare. Beträffande service-
intervall, se ”Service & Garanti” i bilhandlingarna.
n Rengöring av luftintagsventilen
lDamm i luftintagsventilen kan störa kylningen av hybridbatteriet. Om hybrid-
batteriet blir överhettat kan körsträckan när bilen körs på elmotorn förkortas
och bränsleförbrukningen kan öka. Kontrollera och rengör luftintagsventilen
regelbundet.
l Felaktig hantering av skyddet på luftintagsventilen och filtret kan leda till att
de skadas. Om du har frågor beträffande rengöring av filtret ska du kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer.
n Om ”Underhåll krävs för hybridbatteriets kyldelar. Se instruktionsbo-
ken.” visas på informationsdisplayen
lOm det här meddelandet visas på informationsdisplayen ska luftintagets
skydd tas bort och filtret rengöras. ( sid. 528)
l När luftintagsventilen har rengjorts ska du starta hybridsystemet och kont-
rollera att meddelandet inte visas längre. Det kan ta cirka 20 minuter efter
att hybridsystemet startats tills meddelandet försvinner. Om meddelandet
inte försvinner ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning kontrollera bilen.
VARNING
n Vid rengöring av luftintagsventilen
Använd inte vatten eller annan vätska för rengöring av luftintagsventilen.
Om vatten kommer på hybridbatteriet eller andra komponenter kan en funk-
tionsstörning uppstå.
n Vid borttagning av skyddet till luftintagsventilen
Rör inte servicepluggen som sitter nära luftintagsventilen. ( sid. 82)
OM10576SE.book Page 531 Tuesday, April 3, 2018 11:12 AM

5327-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SEOBSERVERA
n

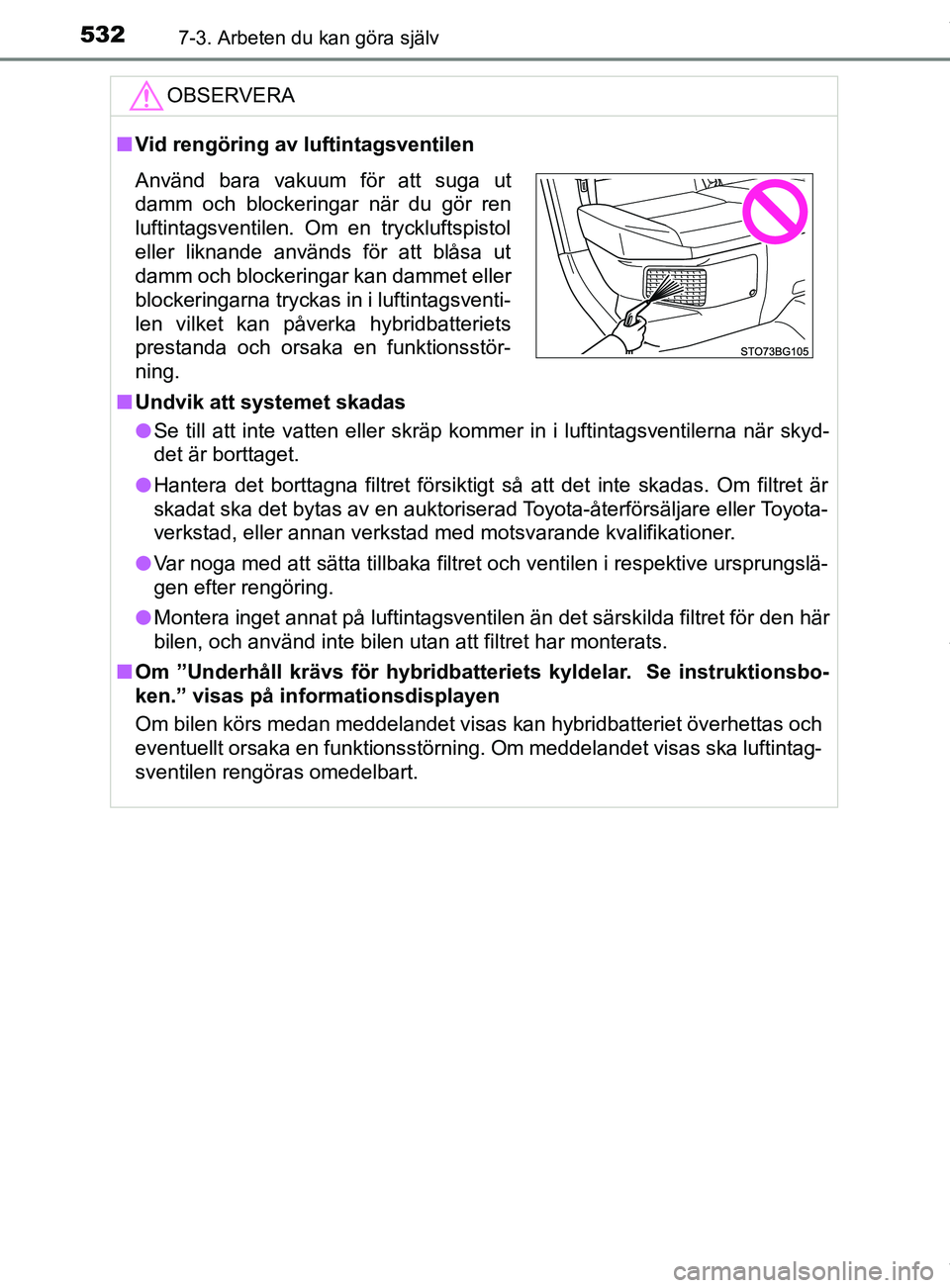

Vid rengöring av luftintagsventilen
n Undvik att systemet skadas
l Se till att inte vatten eller skräp kommer in i luftintagsventilerna när skyd-
det är borttaget.
l Hantera det borttagna filtret försiktigt så att det inte skadas. Om filtret är
skadat ska det bytas av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer.
l Var noga med att sätta tillbaka filtret och ventilen i respektive ursprungslä-
gen efter rengöring.
l Montera inget annat på luftintagsventilen än det särskilda filtret för den här
bilen, och använd inte bilen utan att filtret har monterats.
n Om ”Underhåll krävs för hybridbatteriets kyldelar. Se instruktionsbo-
ken.” visas på informationsdisplayen
Om bilen körs medan meddelandet visas kan hybridbatteriet överhettas och
eventuellt orsaka en funktionsstörning. Om meddelandet visas ska luftintag-
sventilen rengöras omedelbart.
Använd bara vakuum för att suga ut
damm och blockeringar när du gör ren
luftintagsventilen. Om en tryckluftspistol
eller liknande används för att blåsa ut
damm och blockeringar kan dammet eller
blockeringarna tryckas in i luftintagsventi-
len vilket kan påverka hybridbatteriets
prestanda och orsaka en funktionsstör-
ning.
OM10576SE.book Page 532 Tuesday, April 3, 2018 11:12 AM

5337-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

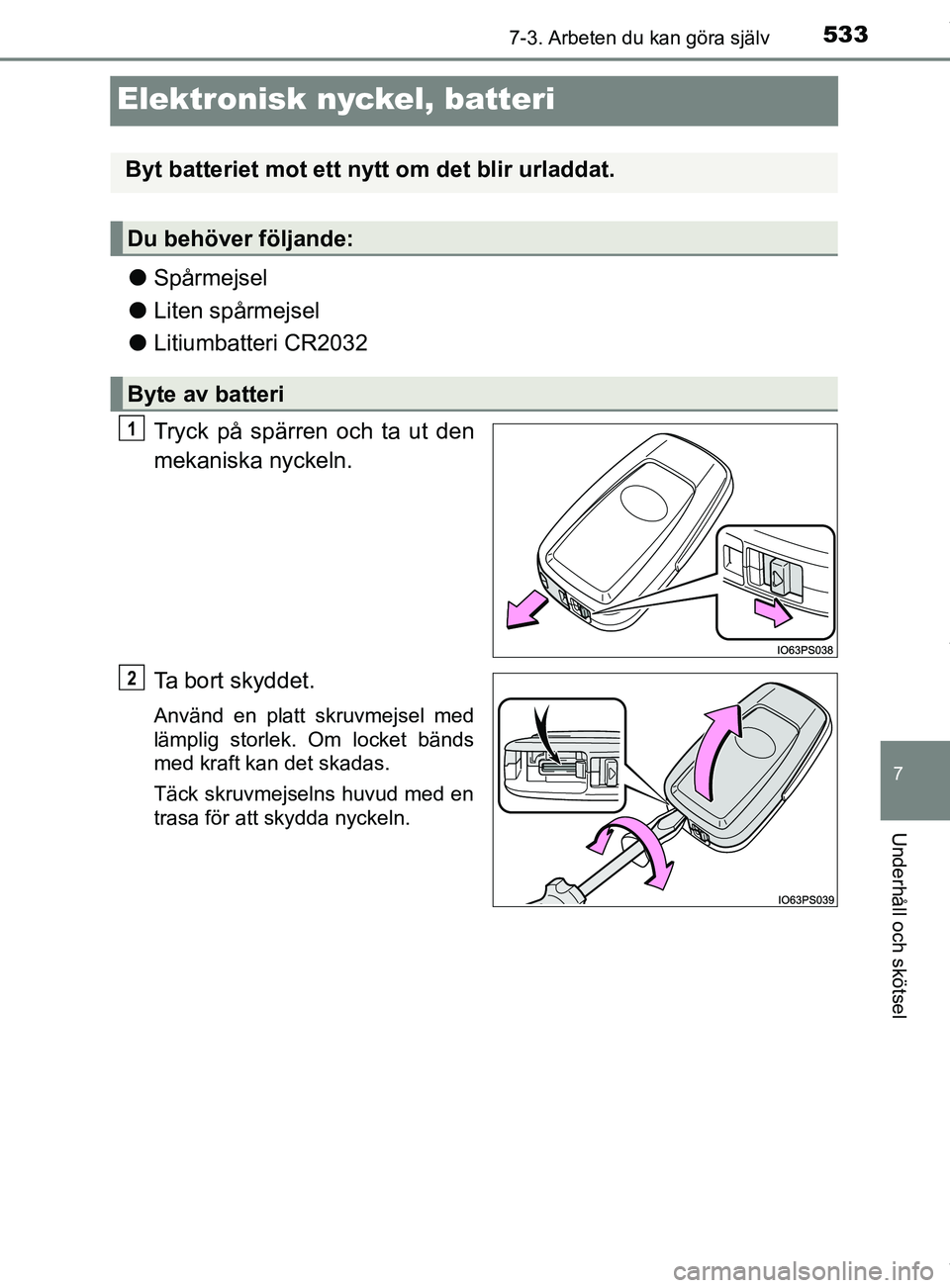

Elektronisk nyckel, batteri
lSpårmejsel
l Liten spårmejsel
l Litiumbatteri CR2032
Tryck på spärren och ta ut den
mekaniska nyckeln.
Ta bort skyddet.
Använd en platt skruvmejsel med
lämplig storlek. Om locket bänds
med kraft kan det skadas.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Byt batteriet mot ett nytt om det blir urladdat.
Du behöver följande:
Byte av batteri
1
2
OM10576SE.book Page 533 Tuesday, April 3, 2018 11:12 AM

5347-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

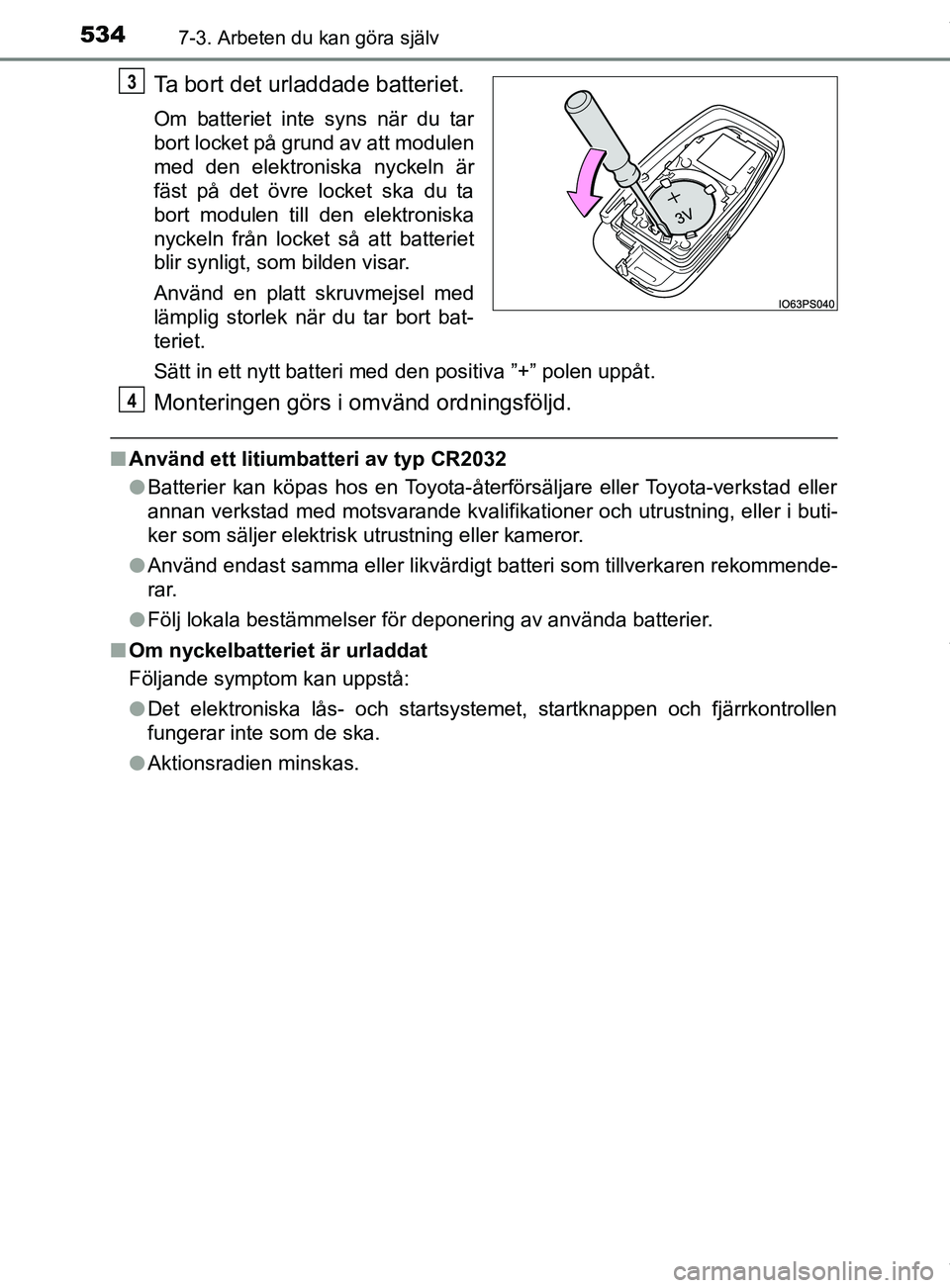

Ta bort det urladdade batteriet.
Om batteriet inte syns när du tar
bort locket på grund av att modulen
med den elektroniska nyckeln är
fäst på det övre locket ska du ta
bort modulen till den elektroniska
nyckeln från locket så att batteriet
blir synligt, som bilden visar.
Använd en platt skruvmejsel med
lämplig storlek när du tar bort bat-
teriet.
Sätt in ett nytt batteri med den positiva ”+” polen uppåt.
Monteringen görs i omvänd ordningsföljd.
nAnvänd ett litiumbatteri av typ CR2032
lBatterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i buti-
ker som säljer elektrisk utrustning eller kameror.
l Använd endast samma eller likvärdigt batteri som tillverkaren rekommende-
rar.
l Följ lokala bestämmelser för deponering av använda batterier.
n Om nyckelbatteriet är urladdat
Följande symptom kan uppstå:
lDet elektroniska lås- och startsystemet, startknappen och fjärrkontrollen
fungerar inte som de ska.
l Aktionsradien minskas.
3
4
OM10576SE.book Page 534 Tuesday, April 3, 2018 11:12 AM

5357-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

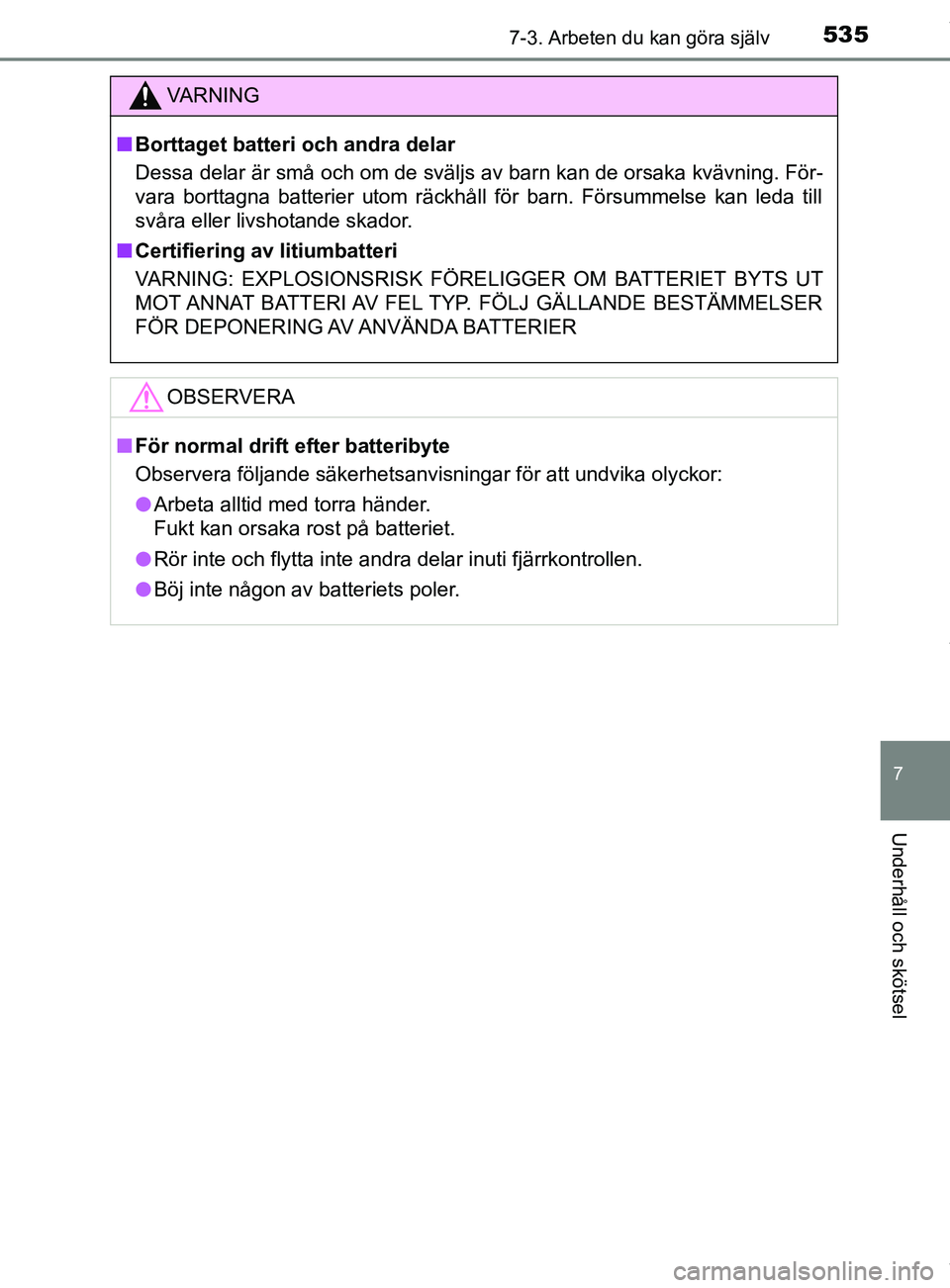

VARNING
n Borttaget batteri och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Försummelse kan leda till
svåra eller livshotande skador.
n Certifiering av litiumbatteri
VARNING: EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT
MOT ANNAT BATTERI AV FEL TYP. FÖLJ GÄLLANDE BESTÄMMELSER
FÖR DEPONERING AV ANVÄNDA BATTERIER
OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte och flytta inte andra delar inuti fjärrkontrollen.
l Böj inte någon av batteriets poler.
OM10576SE.book Page 535 Tuesday, April 3, 2018 11:12 AM

5367-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

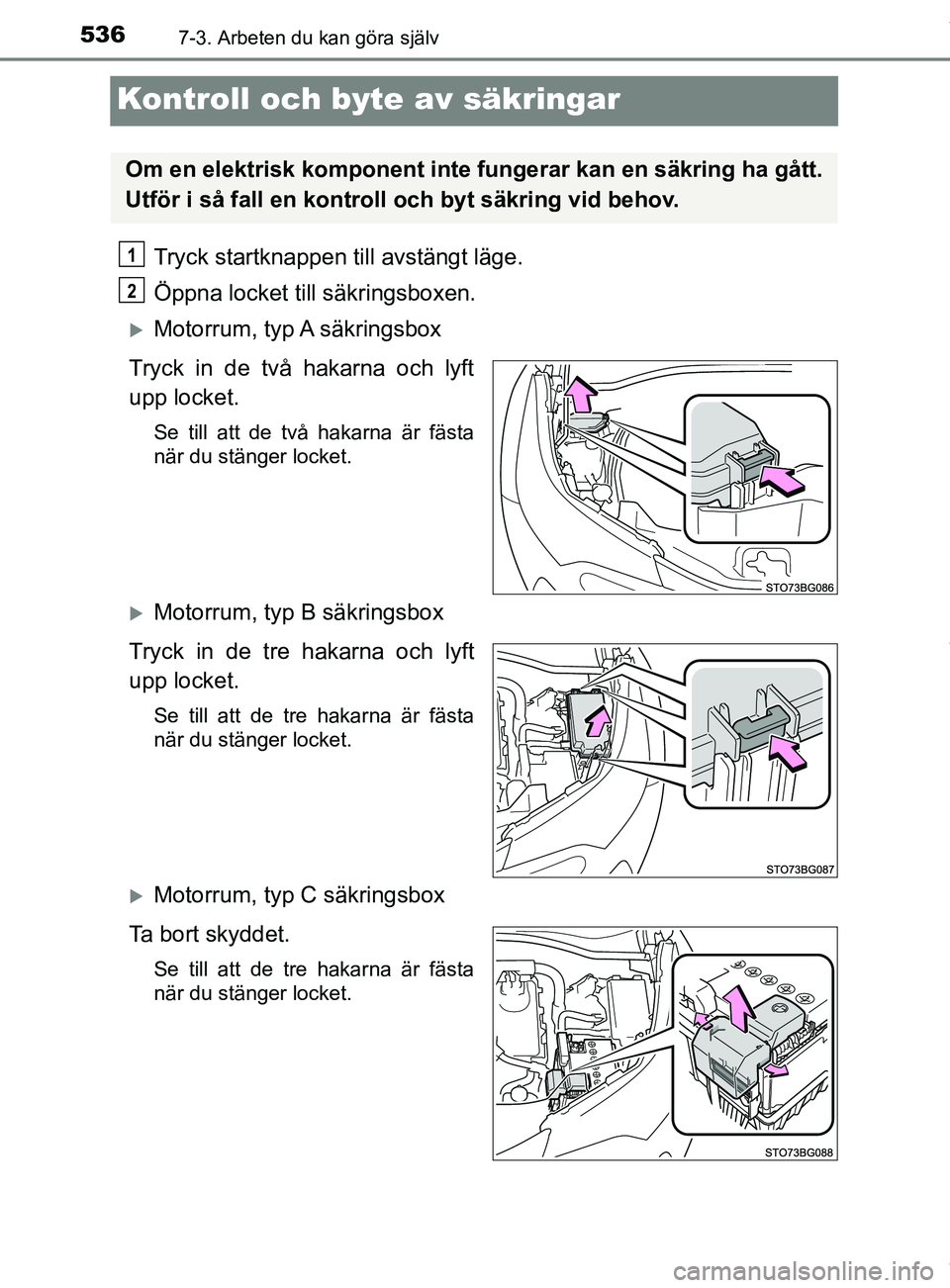

Kontroll och byte av säkringar
Tryck startknappen till avstängt läge.
Öppna locket till säkringsboxen.
Motorrum, typ A säkringsbox
Tryck in de två hakarna och lyft
upp locket.
Se till att de två hakarna är fästa
när du stänger locket.
Motorrum, typ B säkringsbox
Tryck in de tre hakarna och lyft
upp locket.
Se till att de tre hakarna är fästa
när du stänger locket.
Motorrum, typ C säkringsbox
Ta bort skyddet.
Se till att de tre hakarna är fästa
när du stänger locket.
Om en elektrisk komponent inte fungerar kan en säkring ha gått.
Utför i så fall en kontroll och byt säkring vid behov.
1
2
OM10576SE.book Page 536 Tuesday, April 3, 2018 11:12 AM

5377-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel
Instrumentpanel, vänster sida
Ta bort locket.
Var noga med att trycka på haken
vid borttagning eller montering.
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkring av typ A kan tas
bort med hjälp av utdragningsverk-
tyget.
3
OM10576SE.book Page 537 Tuesday, April 3, 2018 11:12 AM

5387-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

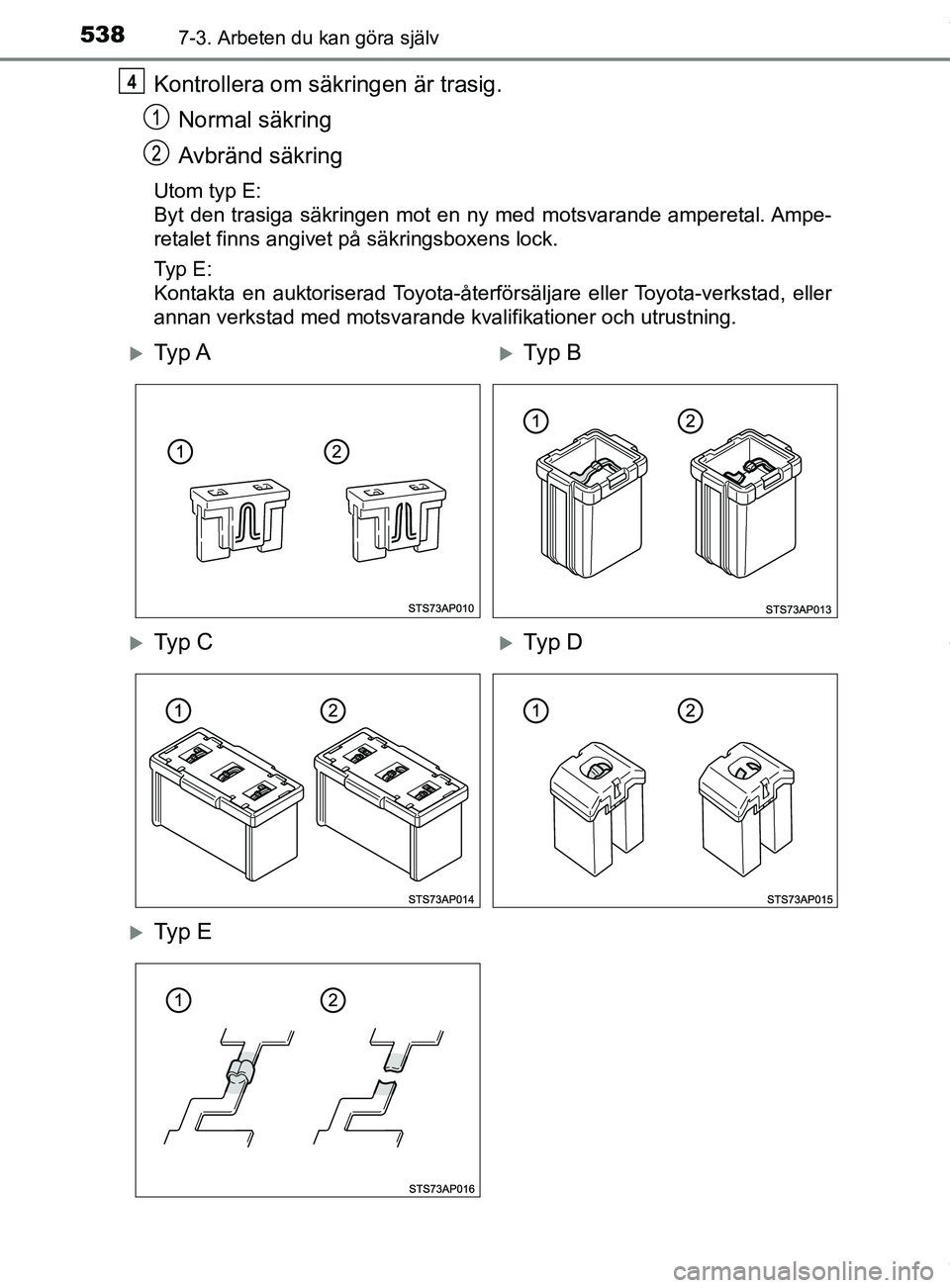

Kontrollera om säkringen är trasig.Normal säkring
Avbränd säkring
Utom typ E:
Byt den trasiga säkringen mot en ny med motsvarande amperetal. Ampe-
retalet finns angivet på säkringsboxens lock.
Ty p E :
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
4
Ty p ATy p B
Ty p CTy p D
Ty p E
OM10576SE.book Page 538 Tuesday, April 3, 2018 11:12 AM

5397-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

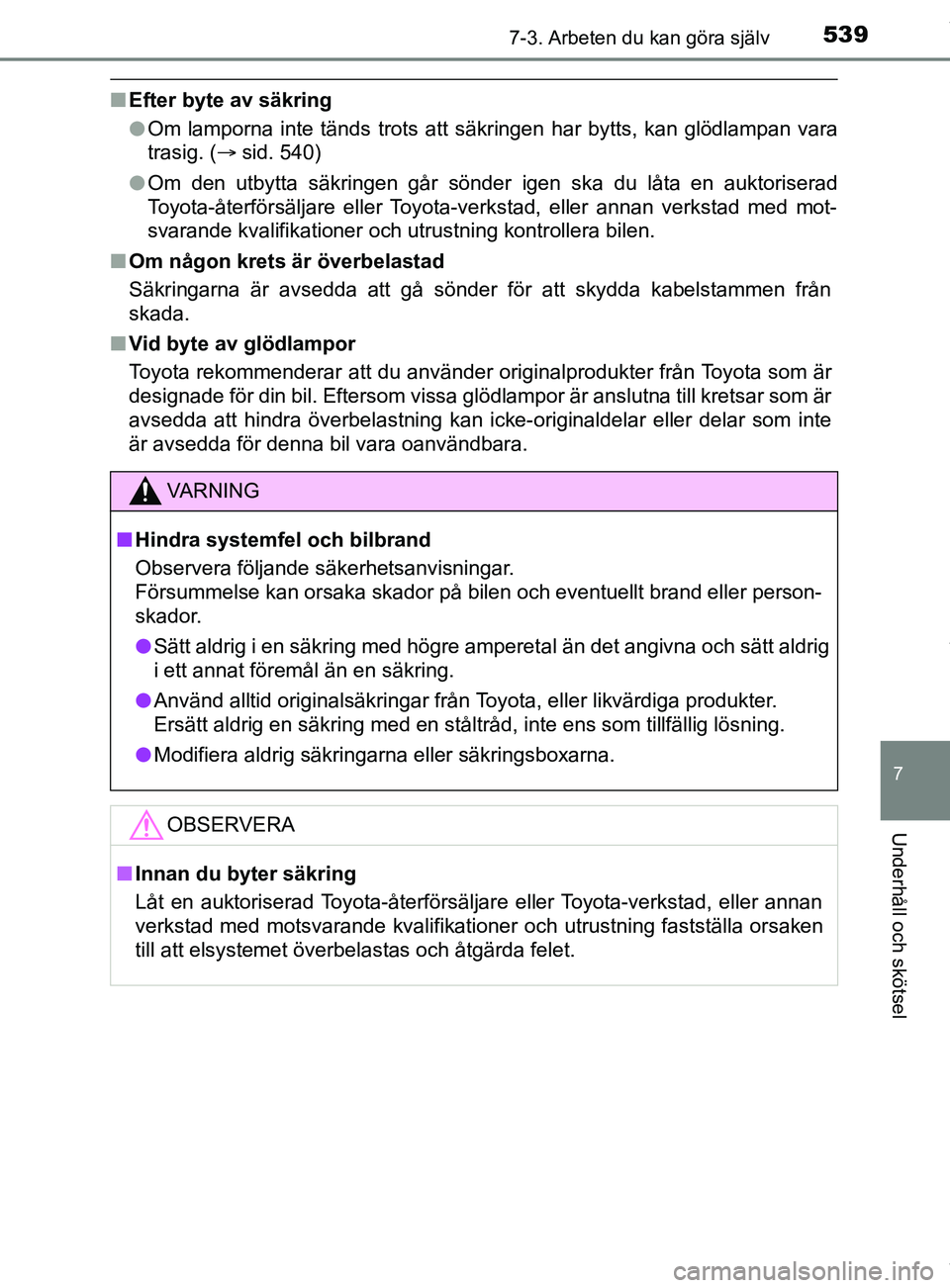

nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( sid. 540)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VARNING
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkringar från Toyota, eller likvärdiga produkter.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
n Innan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
OM10576SE.book Page 539 Tuesday, April 3, 2018 11:12 AM

5407-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

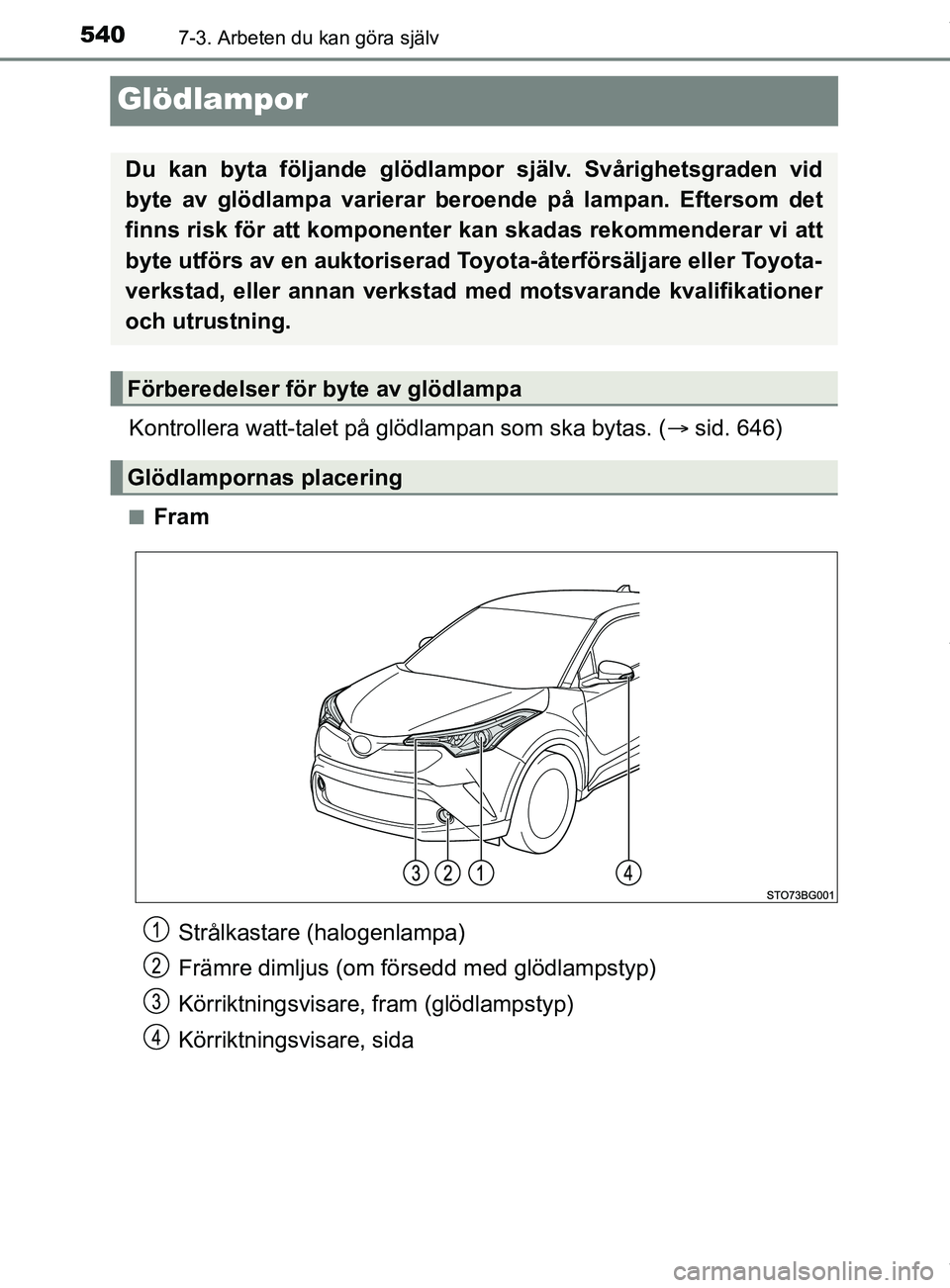

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (sid. 646)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar beroende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare (halogenlampa)
Främre dimljus (om försedd med glödlampstyp)
Körriktningsvisare, fram (glödlampstyp)
Körriktningsvisare, sida
