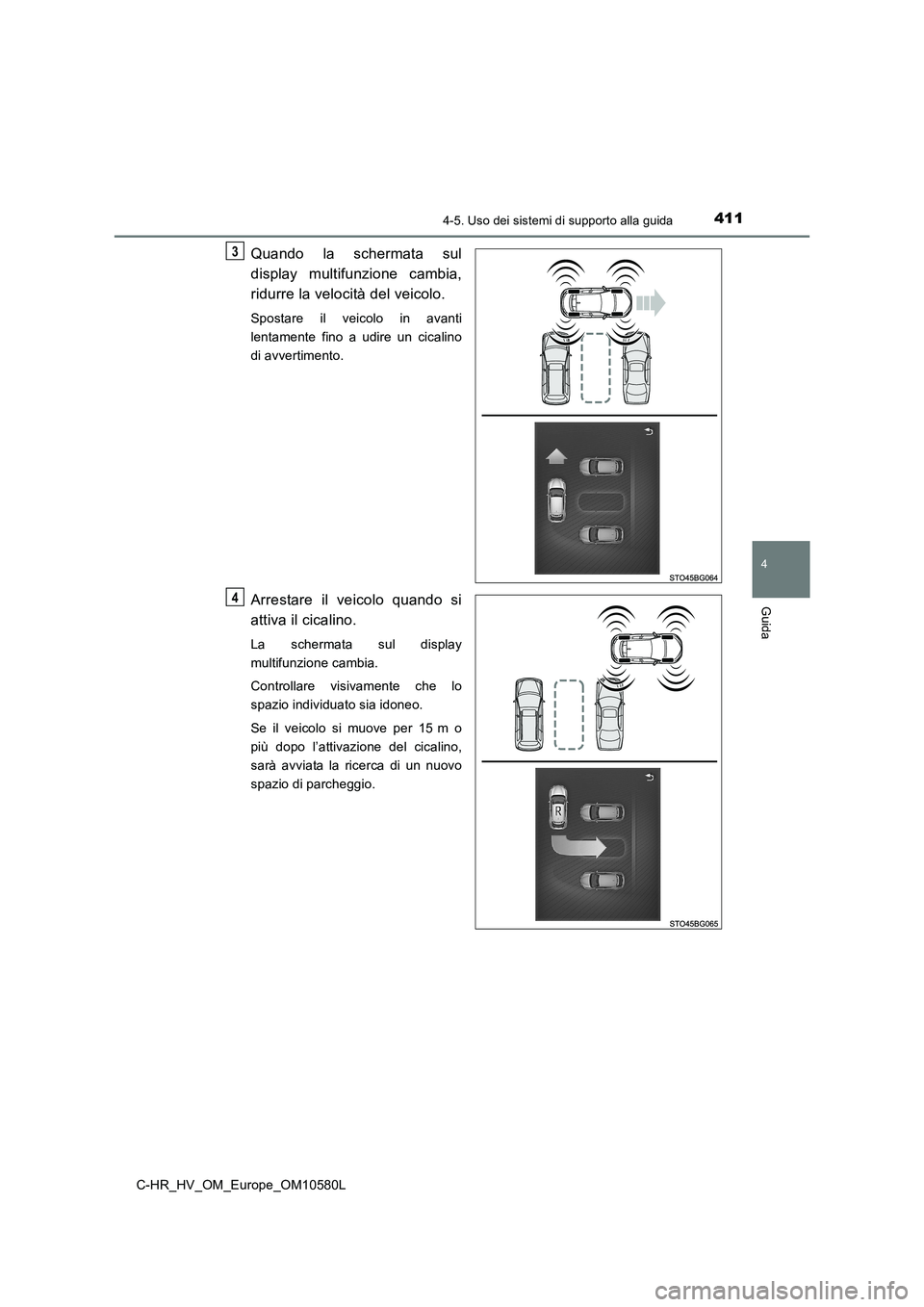

4114-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10580L
Quando la schermata sul
display multifunzione cambia,
ridurre la velocità del veicolo.
Spostare il veicolo in avanti
lentamente fino a udire un cicalino
di avvertimento.
Arrestare il veicolo quando si
attiva il cicalino.
La schermata sul display
multifunzione cambia.
Controllare visivamente che lo
spazio individuato sia idoneo.
Se il veicolo si muove per 15 m o
più dopo l’attivazione del cicalino,
sarà avviata la ricerca di un nuovo
spazio di parcheggio.
3
4

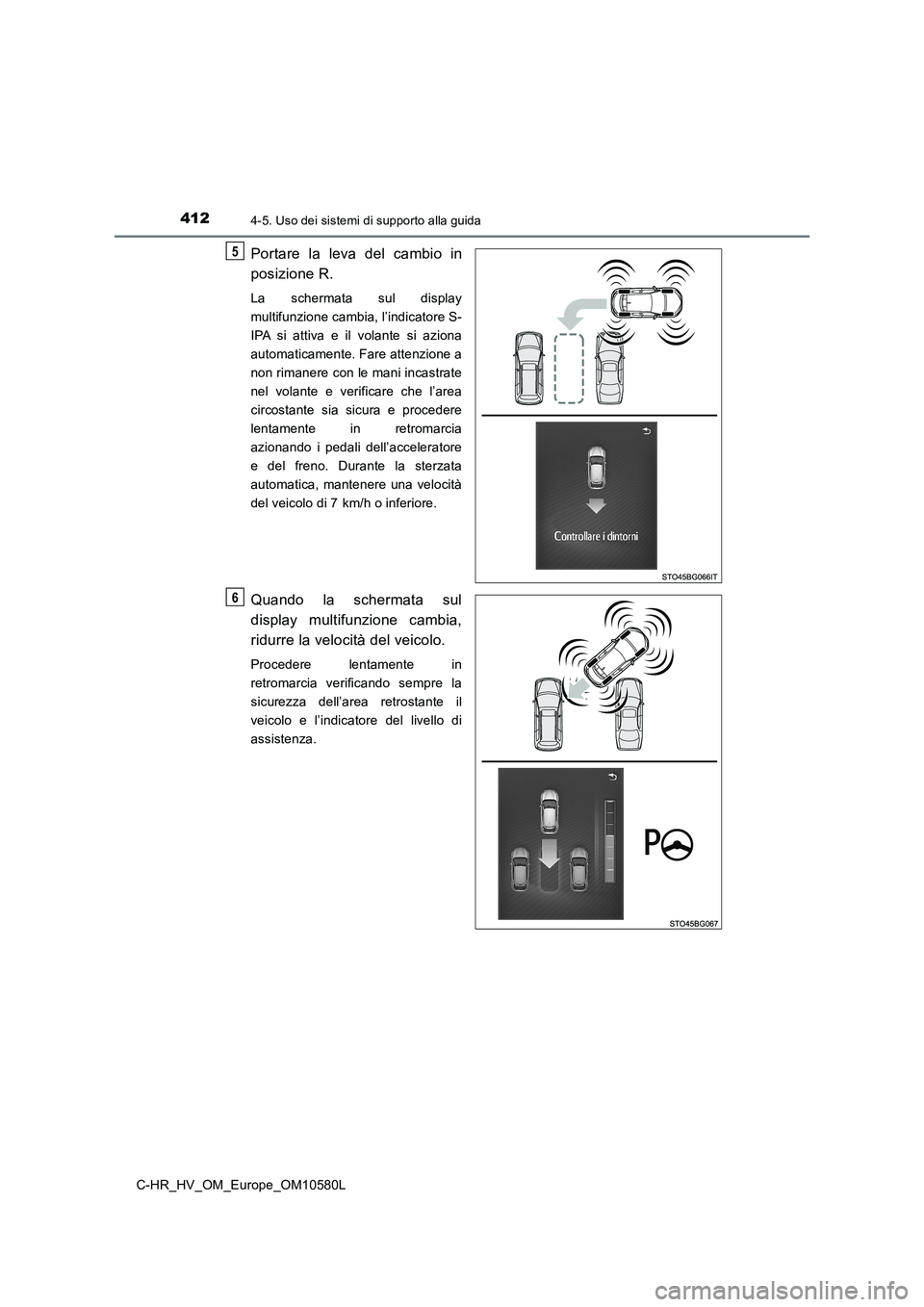

4124-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10580L
Portare la leva del cambio in
posizione R.
La schermata sul display
multifunzione cambia, l’indicatore S-
IPA si attiva e il volante si aziona
automaticamente. Fare attenzione a
non rimanere con le mani incastrate
nel volante e verificare che l’area
circostante sia sicura e procedere
lentamente in retromarcia
azionando i pedali dell’acceleratore
e del freno. Durante la sterzata
automatica, mantenere una velocità
del veicolo di 7 km/h o inferiore.
Quando la schermata sul
display multifunzione cambia,
ridurre la velocità del veicolo.
Procedere lentamente in
retromarcia verificando sempre la
sicurezza dell’area retrostante il
veicolo e l’indicatore del livello di
assistenza.
5
6

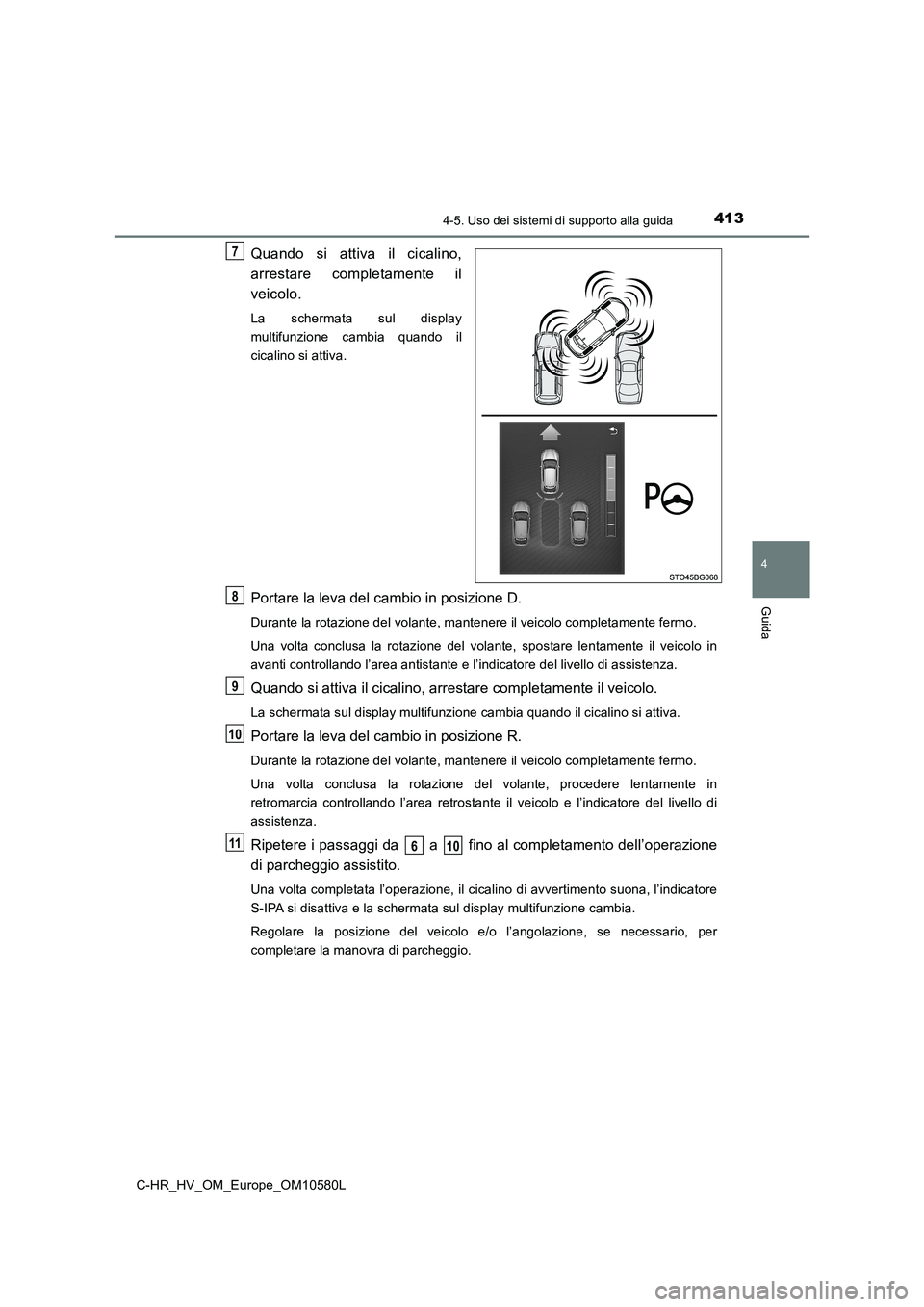

4134-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10580L
Quando si attiva il cicalino,
arrestare completamente il
veicolo.
La schermata sul display
multifunzione cambia quando il
cicalino si attiva.
Portare la leva del cambio in posizione D.
Durante la rotazione del volante, mantenere il veicolo completamente fermo.
Una volta conclusa la rotazione del volante, spostare lentamente il veicolo in
avanti controllando l’area antistante e l’indicatore del livello di assistenza.
Quando si attiva il cicalino, arrestare completamente il veicolo.
La schermata sul display multifunzione cambia quando il cicalino si attiva.
Portare la leva del cambio in posizione R.
Durante la rotazione del volante, mantenere il veicolo completamente fermo.
Una volta conclusa la rotazione del volante, procedere lentamente in
retromarcia controllando l’area retrostante il veicolo e l’indicatore del livello di
assistenza.
Ripetere i passaggi da a fino al completamento dell’operazione
di parcheggio assistito.
Una volta completata l’operazione, il cicalino di avvertimento suona, l’indicatore
S-IPA si disattiva e la schermata sul display multifunzione cambia.
Regolare la posizione del veicolo e/o l’angolazione, se necessario, per
completare la manovra di parcheggio.
7
8
9
10
11610

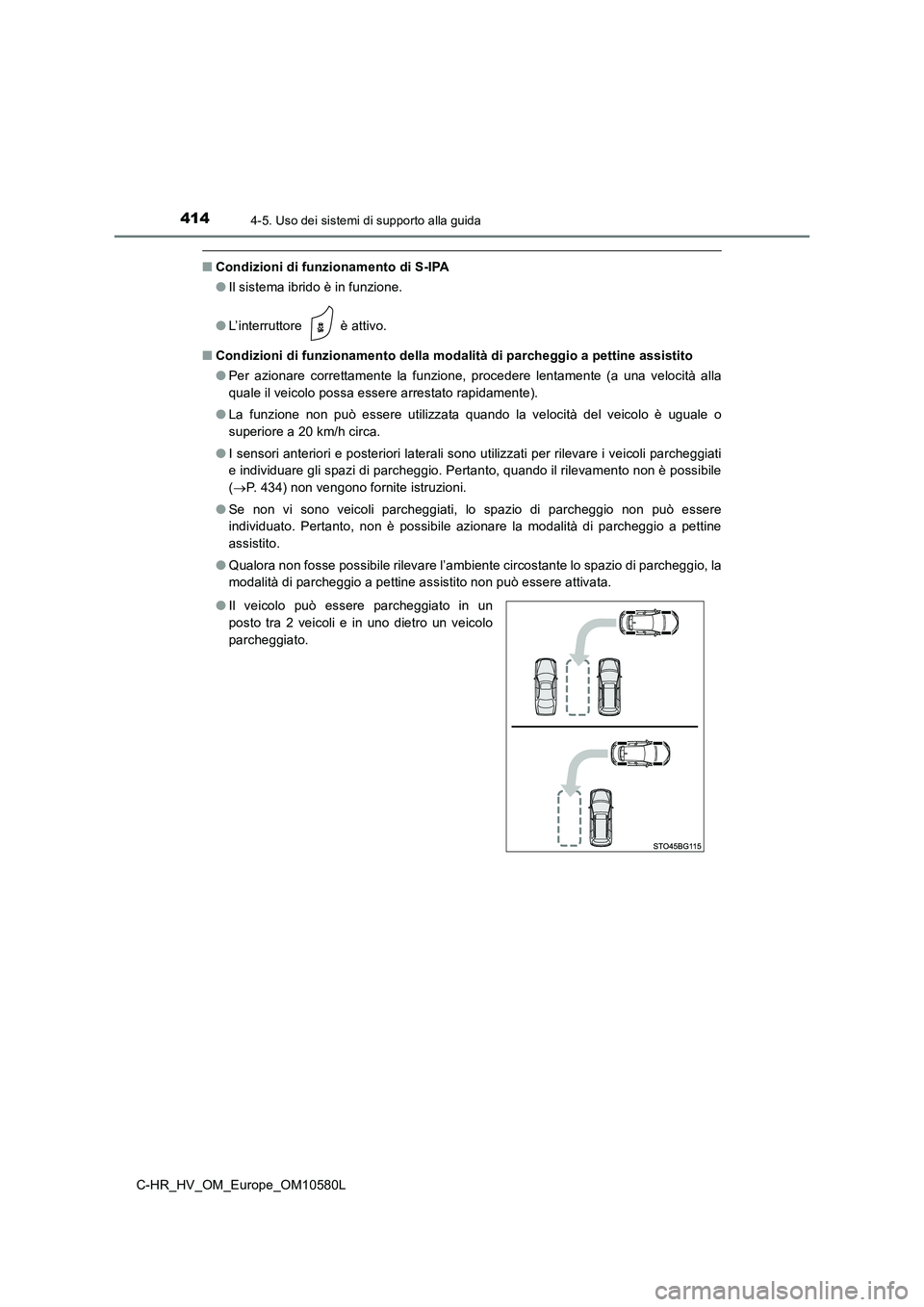

4144-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10580L
■Condizioni di funzionamento di S-IPA
● Il sistema ibrido è in funzione.
● L’interruttore è attivo.
■ Condizioni di funzionamento della modalità di parcheggio a pettine assistito
● Per azionare correttamente la funzione, procedere lentamente (a una velocità alla
quale il veicolo possa essere arrestato rapidamente).
● La funzione non può essere utilizzata quando la velocità del veicolo è uguale o
superiore a 20 km/h circa.
● I sensori anteriori e posteriori laterali sono utilizzati per rilevare i veicoli parcheggiati
e individuare gli spazi di parcheggio. Pertanto, quando il rilevamento non è possibile
( P. 434) non vengono fornite istruzioni.
● Se non vi sono veicoli parcheggiati, lo spazio di parcheggio non può essere
individuato. Pertanto, non è possibile azionare la modalità di parcheggio a pettine
assistito.
● Qualora non fosse possibile rilevare l’ambiente circostante lo spazio di parcheggio, la
modalità di parcheggio a pettine assistito non può essere attivata.
● Il veicolo può essere parcheggiato in un
posto tra 2 veicoli e in uno dietro un veicolo
parcheggiato.

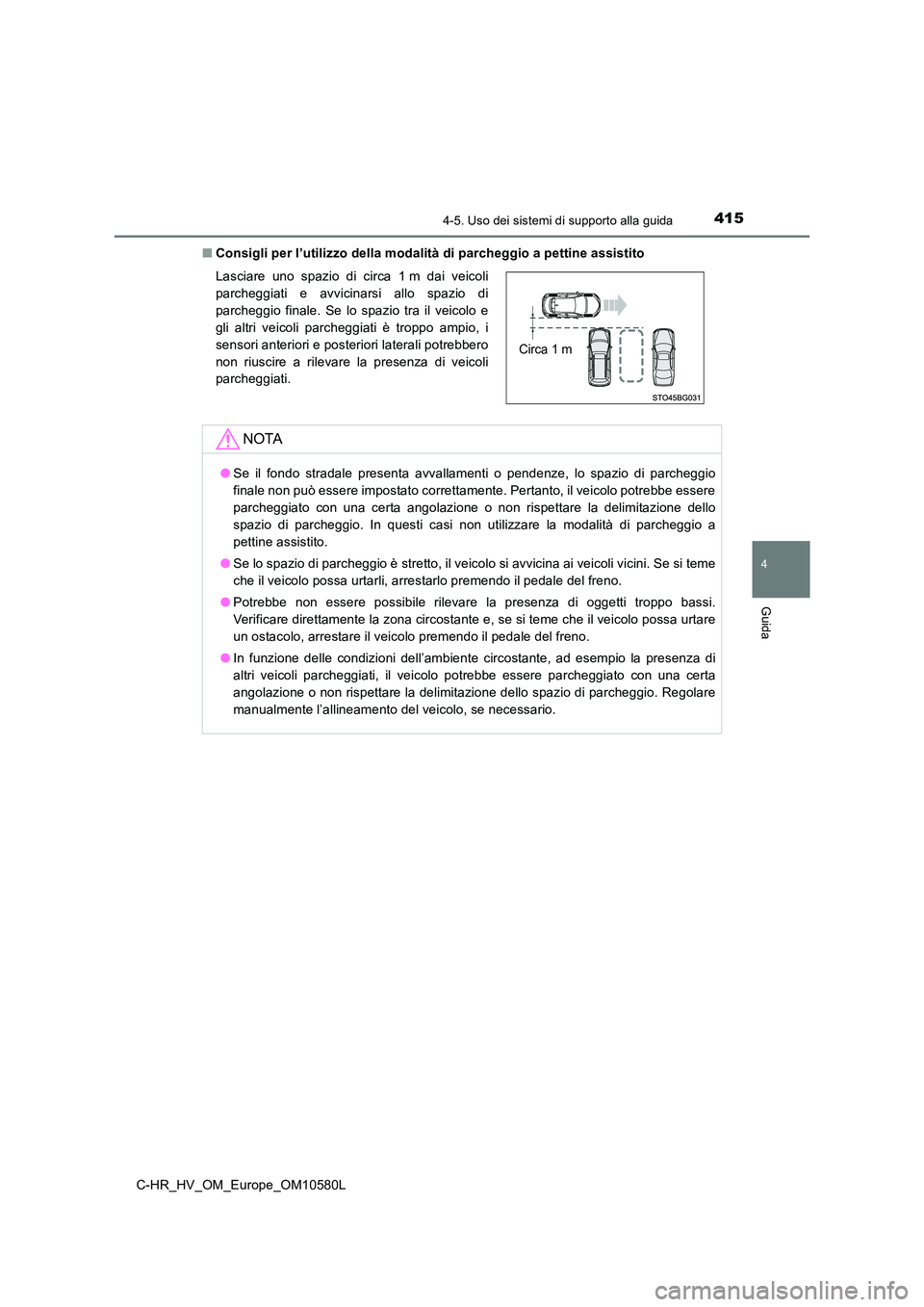

4154-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10580L
■ Consigli per l’utilizzo della modalità di parcheggio a pettine assistito
Lasciare uno spazio di circa 1 m dai veicoli
parcheggiati e avvicinarsi allo spazio di
parcheggio finale. Se lo spazio tra il veicolo e
gli altri veicoli parcheggiati è troppo ampio, i
sensori anteriori e posteriori laterali potrebbero
non riuscire a rilevare la presenza di veicoli
parcheggiati.
NOTA
● Se il fondo stradale presenta avvallamenti o pendenze, lo spazio di parcheggio
finale non può essere impostato correttamente. Pertanto, il veicolo potrebbe essere
parcheggiato con una certa angolazione o non rispettare la delimitazione dello
spazio di parcheggio. In questi casi non utilizzare la modalità di parcheggio a
pettine assistito.
● Se lo spazio di parcheggio è stretto, il veicolo si avvicina ai veicoli vicini. Se si teme
che il veicolo possa urtarli, arrestarlo premendo il pedale del freno.
● Potrebbe non essere possibile rilevare la presenza di oggetti troppo bassi.
Verificare direttamente la zona circostante e, se si teme che il veicolo possa urtare
un ostacolo, arrestare il veicolo premendo il pedale del freno.
● In funzione delle condizioni dell’ambiente circostante, ad esempio la presenza di
altri veicoli parcheggiati, il veicolo potrebbe essere parcheggiato con una certa
angolazione o non rispettare la delimitazione dello spazio di parcheggio. Regolare
manualmente l’allineamento del veicolo, se necessario.
Circa 1 m

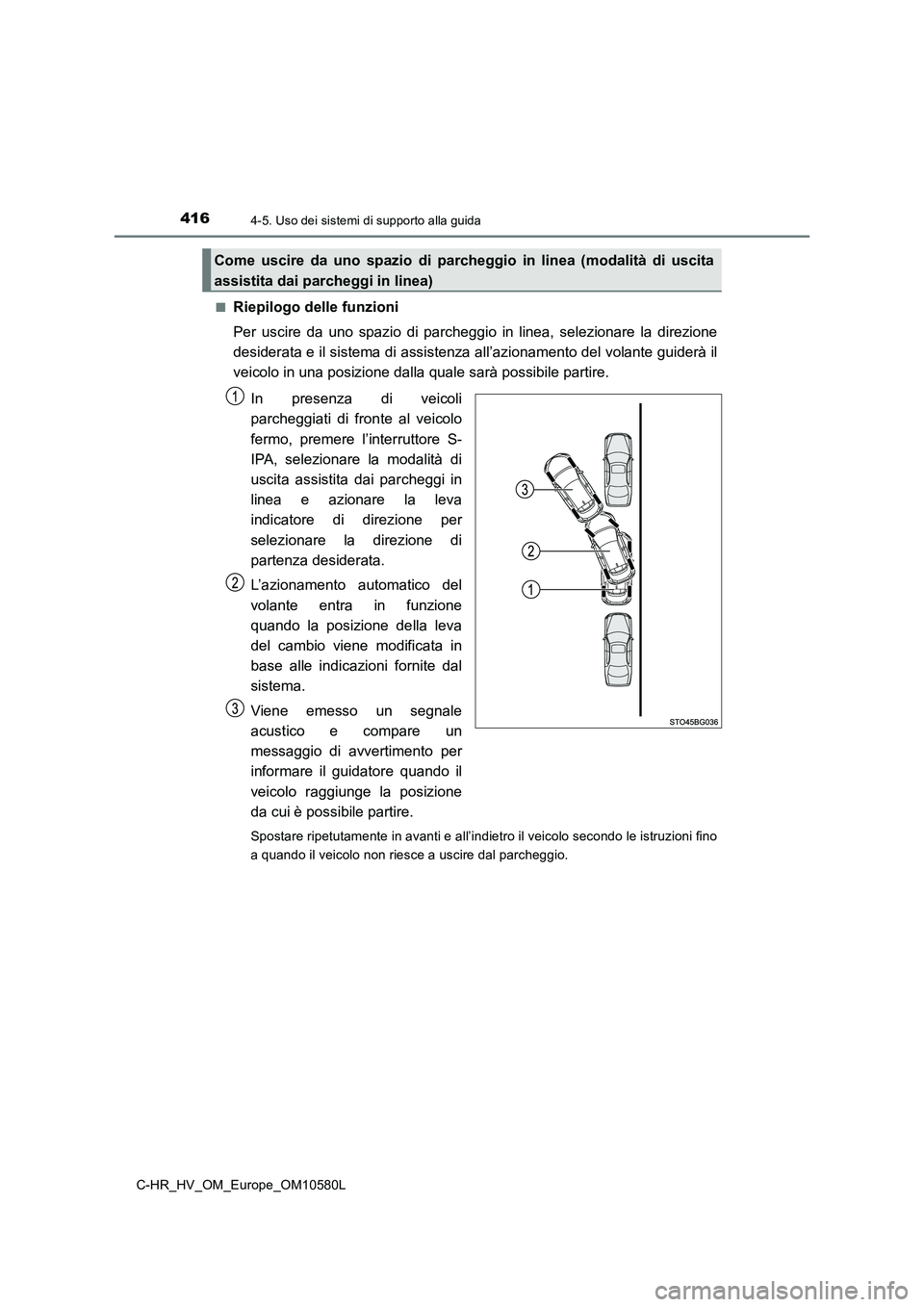

4164-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10580L
■Riepilogo delle funzioni
Per uscire da uno spazio di parcheggio in linea, selezionare la direzione
desiderata e il sistema di assistenza all’azionamento del volante guiderà il
veicolo in una posizione dalla quale sarà possibile partire.
In presenza di veicoli
parcheggiati di fronte al veicolo
fermo, premere l’interruttore S-
IPA, selezionare la modalità di
uscita assistita dai parcheggi in
linea e azionare la leva
indicatore di direzione per
selezionare la direzione di
partenza desiderata.
L’azionamento automatico del
volante entra in funzione
quando la posizione della leva
del cambio viene modificata in
base alle indicazioni fornite dal
sistema.
Viene emesso un segnale
acustico e compare un
messaggio di avvertimento per
informare il guidatore quando il
veicolo raggiunge la posizione
da cui è possibile partire.
Spostare ripetutamente in avanti e all’indietro il veicolo secondo le istruzioni fino
a quando il veicolo non riesce a uscire dal parcheggio.
Come uscire da uno spazio di parcheggio in linea (modalità di uscita
assistita dai parcheggi in linea)

4174-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10580L
■Utilizzo della modalità di uscita assistita dai parcheggi in linea alla
partenza
Premere l’interruttore S-IPA e
verificare che la schermata sul
display multifunzione passi alla
modalità uscita assistita dai
parcheggi in linea.
Azionare la leva indicatore di
direzione per selezionare la
direzione di partenza.
In presenza di eventuali ostacoli
nella direzione di partenza del
veicolo, il sistema determina che è
impossibile partire e il sistema di
assistenza viene disattivato.
1
2

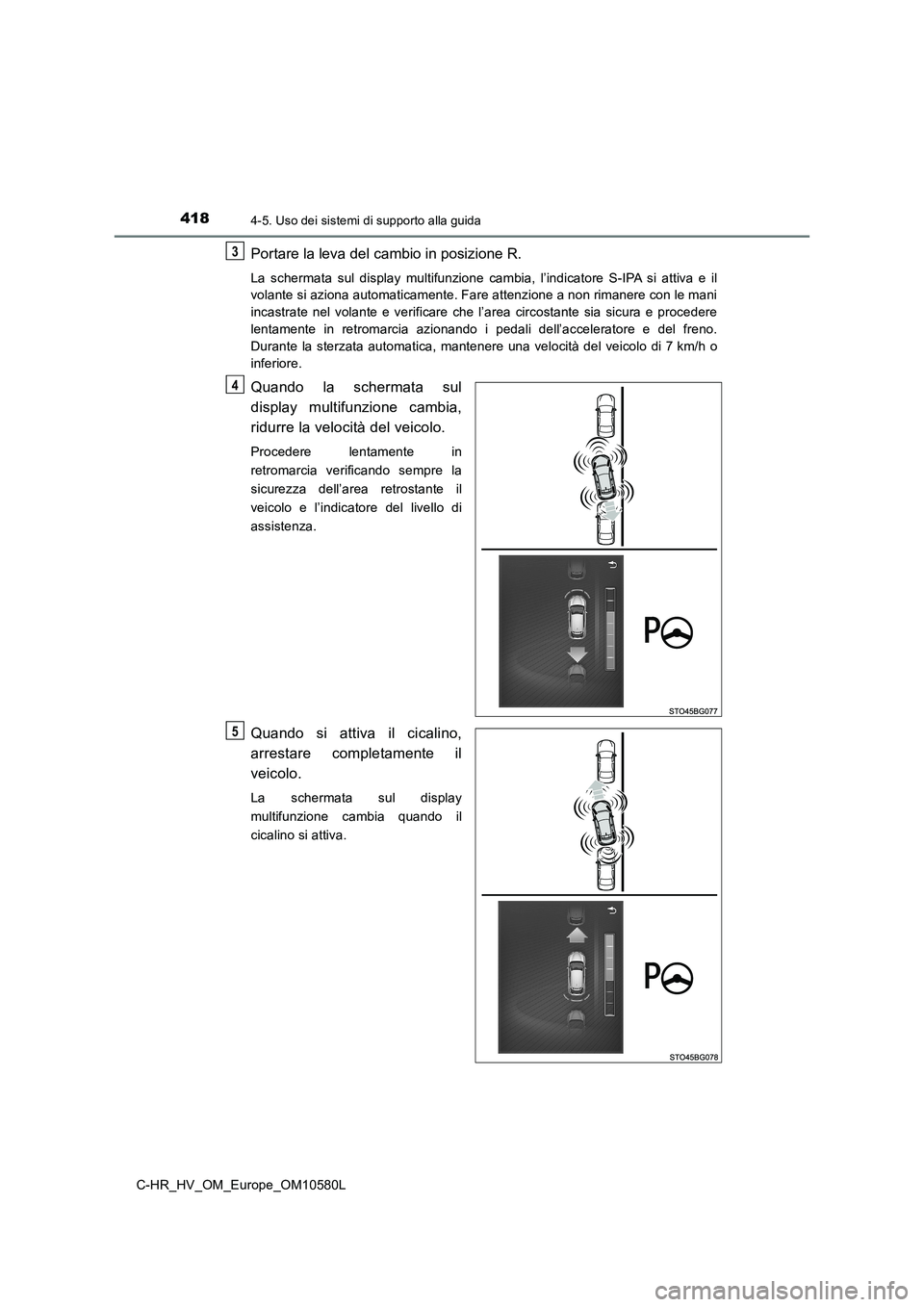

4184-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10580L
Portare la leva del cambio in posizione R.
La schermata sul display multifunzione cambia, l’indicatore S-IPA si attiva e il
volante si aziona automaticamente. Fare attenzione a non rimanere con le mani
incastrate nel volante e verificare che l’area circostante sia sicura e procedere
lentamente in retromarcia azionando i pedali dell’acceleratore e del freno.
Durante la sterzata automatica, mantenere una velocità del veicolo di 7 km/h o
inferiore.
Quando la schermata sul
display multifunzione cambia,
ridurre la velocità del veicolo.
Procedere lentamente in
retromarcia verificando sempre la
sicurezza dell’area retrostante il
veicolo e l’indicatore del livello di
assistenza.
Quando si attiva il cicalino,
arrestare completamente il
veicolo.
La schermata sul display
multifunzione cambia quando il
cicalino si attiva.
3
4
5

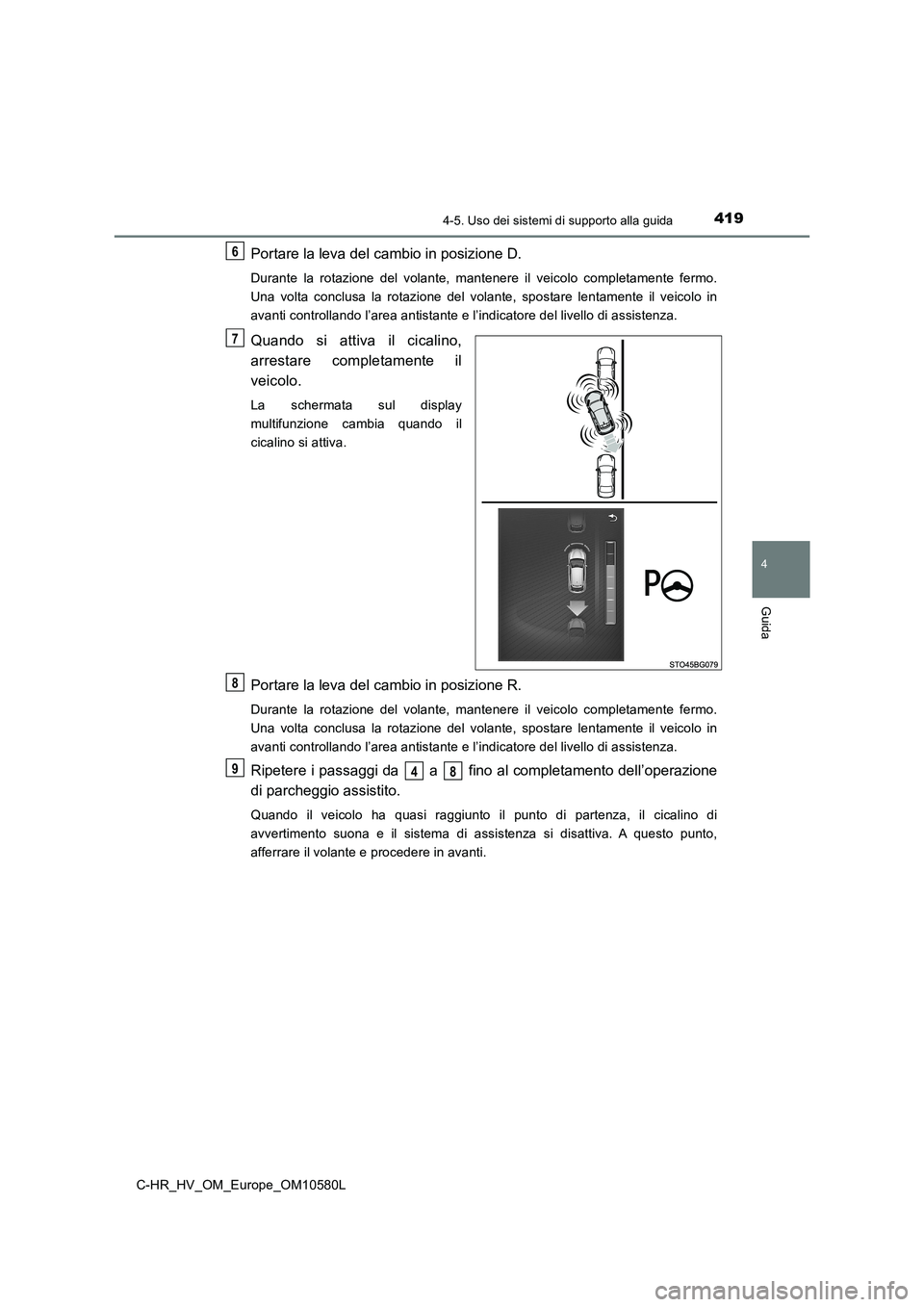

4194-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10580L
Portare la leva del cambio in posizione D.
Durante la rotazione del volante, mantenere il veicolo completamente fermo.
Una volta conclusa la rotazione del volante, spostare lentamente il veicolo in
avanti controllando l’area antistante e l’indicatore del livello di assistenza.
Quando si attiva il cicalino,
arrestare completamente il
veicolo.
La schermata sul display
multifunzione cambia quando il
cicalino si attiva.
Portare la leva del cambio in posizione R.
Durante la rotazione del volante, mantenere il veicolo completamente fermo.
Una volta conclusa la rotazione del volante, spostare lentamente il veicolo in
avanti controllando l’area antistante e l’indicatore del livello di assistenza.
Ripetere i passaggi da a fino al completamento dell’operazione
di parcheggio assistito.
Quando il veicolo ha quasi raggiunto il punto di partenza, il cicalino di
avvertimento suona e il sistema di assistenza si disattiva. A questo punto,
afferrare il volante e procedere in avanti.
6
7
8
948

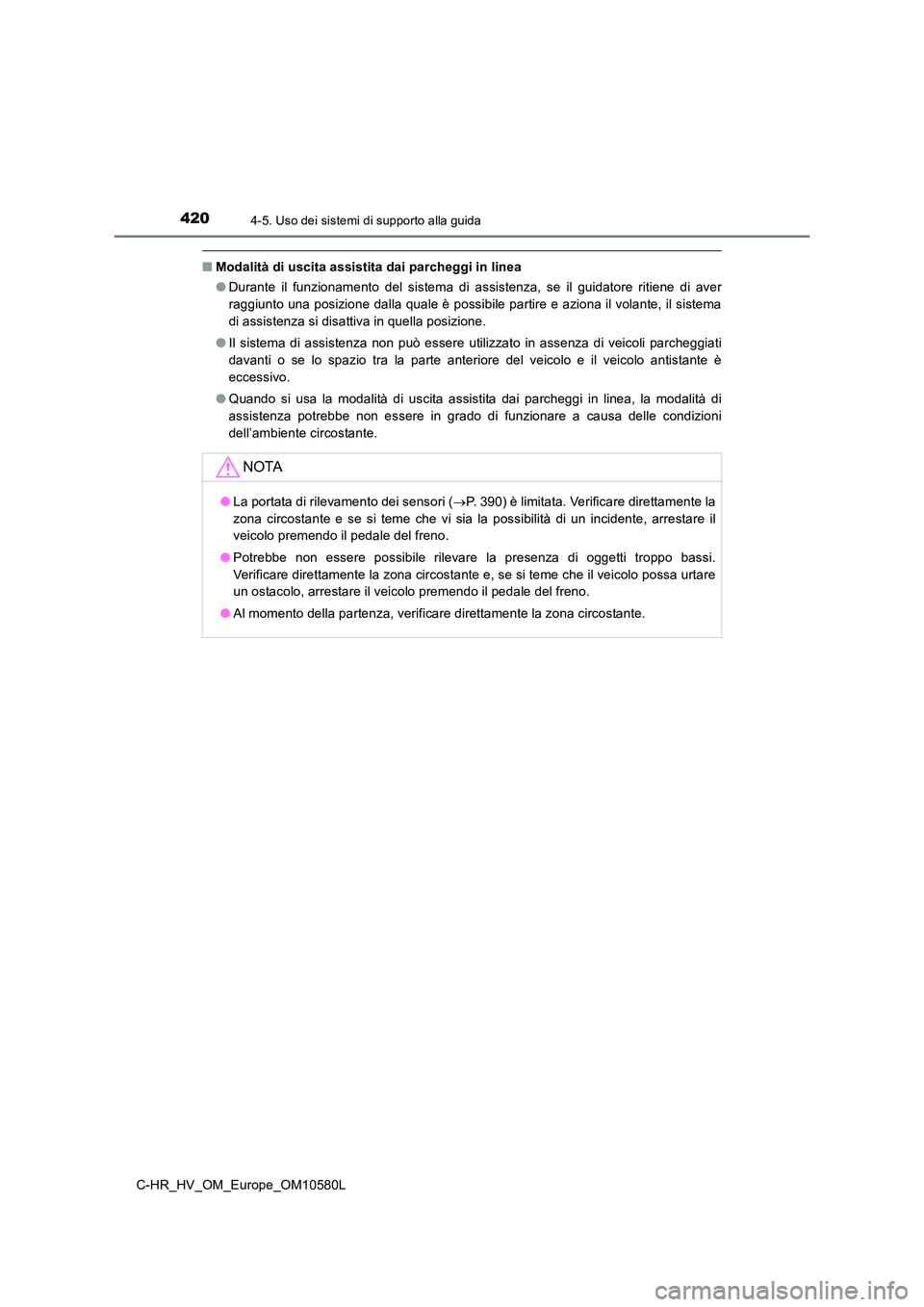

4204-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10580L
■Modalità di uscita assistita dai parcheggi in linea
● Durante il funzionamento del sistema di assistenza, se il guidatore ritiene di aver
raggiunto una posizione dalla quale è possibile partire e aziona il volante, il sistema
di assistenza si disattiva in quella posizione.
● Il sistema di assistenza non può essere utilizzato in assenza di veicoli parcheggiati
davanti o se lo spazio tra la parte anteriore del veicolo e il veicolo antistante è
eccessivo.
● Quando si usa la modalità di uscita assistita dai parcheggi in linea, la modalità di
assistenza potrebbe non essere in grado di funzionare a causa delle condizioni
dell’ambiente circostante.
NOTA
● La portata di rilevamento dei sensori (P. 390) è limitata. Verificare direttamente la
zona circostante e se si teme che vi sia la possibilità di un incidente, arrestare il
veicolo premendo il pedale del freno.
● Potrebbe non essere possibile rilevare la presenza di oggetti troppo bassi.
Verificare direttamente la zona circostante e, se si teme che il veicolo possa urtare
un ostacolo, arrestare il veicolo premendo il pedale del freno.
● Al momento della partenza, verificare direttamente la zona circostante.
