TOYOTA C-HR 2018 Manuale duso (in Italian)
Manufacturer: TOYOTA, Model Year: 2018, Model line: C-HR, Model: TOYOTA C-HR 2018Pages: 760, PDF Dimensioni: 85.84 MB
Page 601 of 760

6017-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo
Filtro aria condizionata
Spegnere l’interruttore POWER.
Aprire il vano portaoggetti. Far
uscire lo smorzatore.
Premere entrambi i lati del vano
portaoggetti per scollegare i fermi
quindi aprire completamente e
lentamente il vano portaoggetti,
sostenendolo.
Per poter mantenere la sua efficienza , il filtro aria condizionata deve
essere sostituito regolarmente.
Sostituzione del filtro dell’aria condizionata
1
2
3
Page 602 of 760

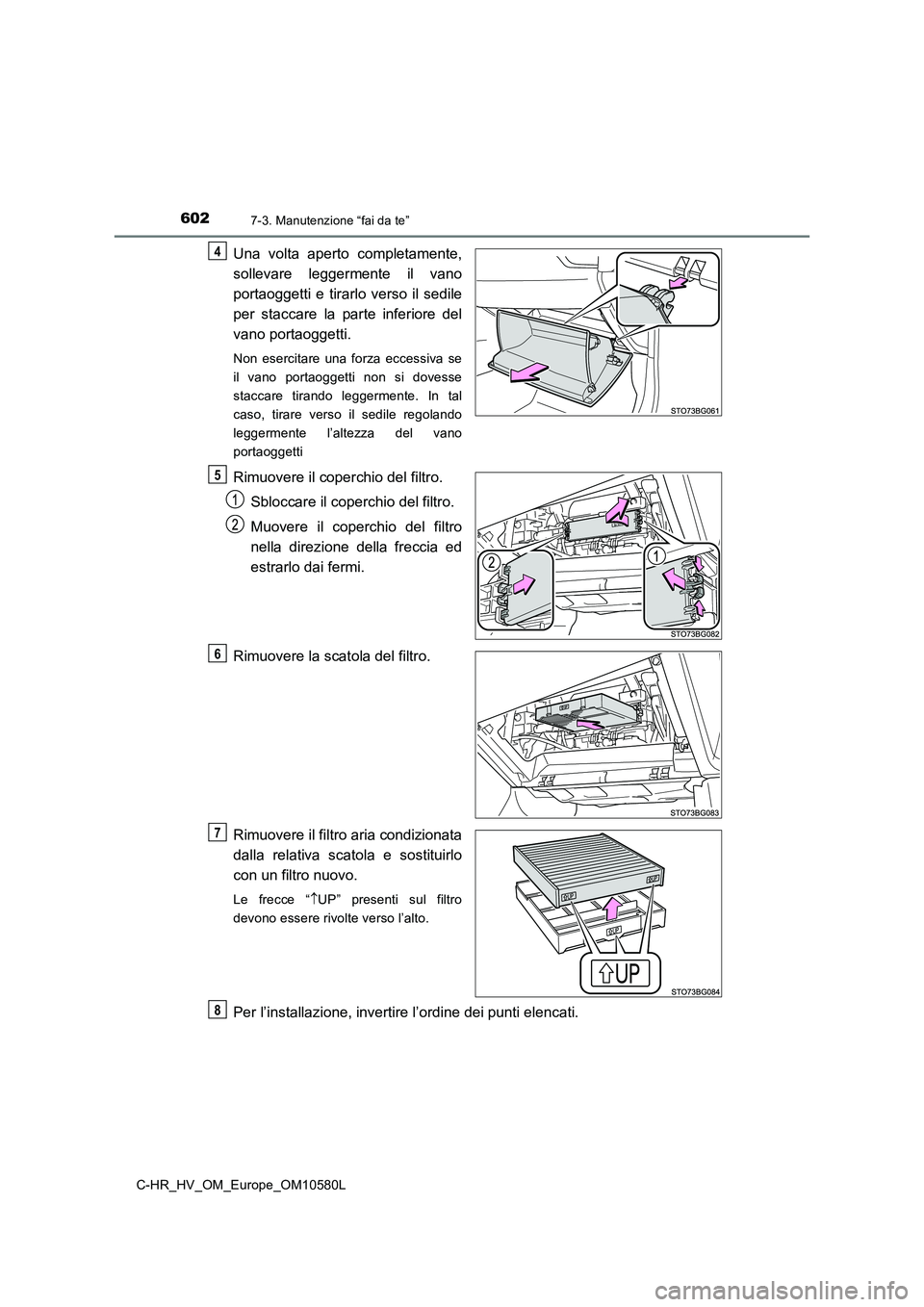

6027-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
Una volta aperto completamente,
sollevare leggermente il vano
portaoggetti e tirarlo verso il sedile
per staccare la parte inferiore del
vano portaoggetti.
Non esercitare una forza eccessiva se
il vano portaoggetti non si dovesse
staccare tirando leggermente. In tal
caso, tirare verso il sedile regolando
leggermente l’altezza del vano
portaoggetti
Rimuovere il coperchio del filtro.
Sbloccare il coperchio del filtro.
Muovere il coperchio del filtro
nella direzione della freccia ed
estrarlo dai fermi.
Rimuovere la scatola del filtro.
Rimuovere il filtro aria condizionata
dalla relativa scatola e sostituirlo
con un filtro nuovo.
Le frecce “ UP” presenti sul filtro
devono essere rivolte verso l’alto.
Per l’installazione, invertire l’ordine dei punti elencati.
4
5
6
7
8
Page 603 of 760

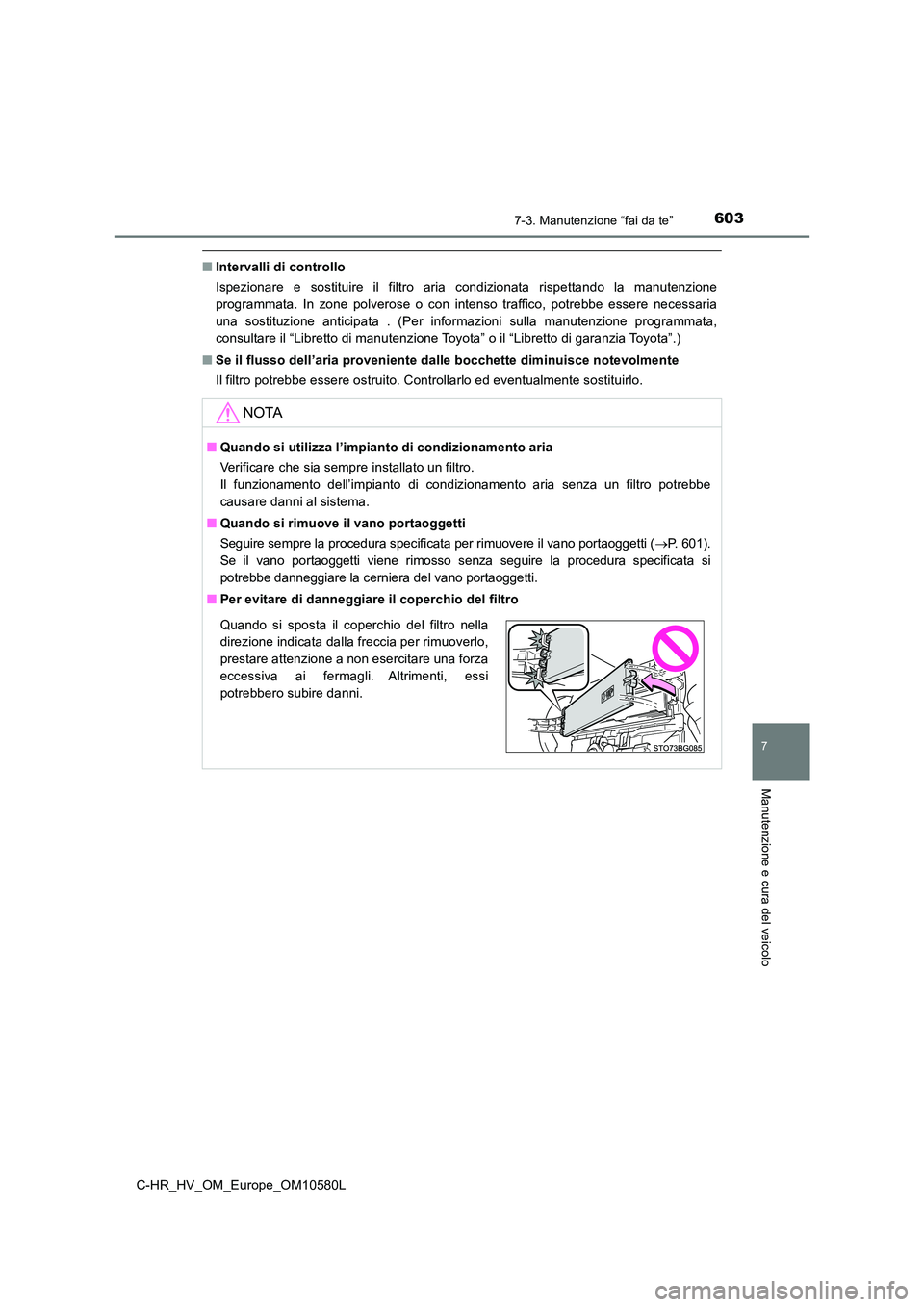

6037-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo
■Intervalli di controllo
Ispezionare e sostituire il filtro aria condizionata rispettando la manutenzione
programmata. In zone polverose o con intenso traffico, potrebbe essere necessaria
una sostituzione anticipata . (Per informazioni sulla manutenzione programmata,
consultare il “Libretto di manutenzione Toyota” o il “Libretto di garanzia Toyota”.)
■ Se il flusso dell’aria proveniente dalle bocchette diminuisce notevolmente
Il filtro potrebbe essere ostruito. Controllarlo ed eventualmente sostituirlo.
NOTA
■ Quando si utilizza l’impianto di condizionamento aria
Verificare che sia sempre installato un filtro.
Il funzionamento dell’impianto di condizionamento aria senza un filtro potrebbe
causare danni al sistema.
■ Quando si rimuove il vano portaoggetti
Seguire sempre la procedura specificata per rimuovere il vano portaoggetti (P. 6 0 1 ) .
Se il vano portaoggetti viene rimosso senza seguire la procedura specificata si
potrebbe danneggiare la cerniera del vano portaoggetti.
■ Per evitare di danneggiare il coperchio del filtro
Quando si sposta il coperchio del filtro nella
direzione indicata dalla freccia per rimuoverlo,
prestare attenzione a non esercitare una forza
eccessiva ai fermagli. Altrimenti, essi
potrebbero subire danni.
Page 604 of 760

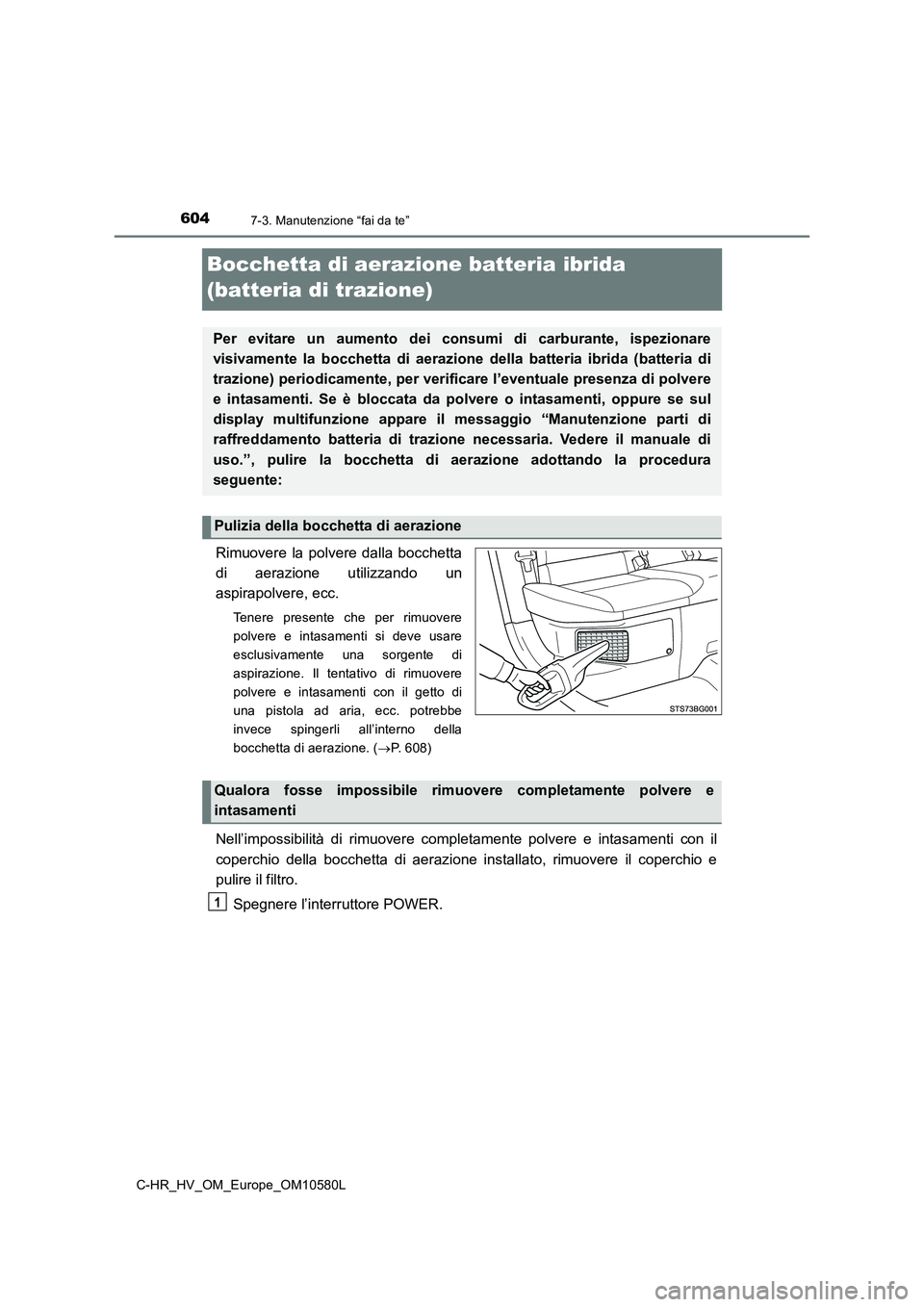

6047-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
Bocchetta di aerazione batteria ibrida
(batteria di trazione)
Rimuovere la polvere dalla bocchetta
di aerazione utilizzando un
aspirapolvere, ecc.
Tenere presente che per rimuovere
polvere e intasamenti si deve usare
esclusivamente una sorgente di
aspirazione. Il tentativo di rimuovere
polvere e intasamenti con il getto di
una pistola ad aria, ecc. potrebbe
invece spingerli all’interno della
bocchetta di aerazione. ( P. 608)
Nell’impossibilità di rimuovere completamente polvere e intasamenti con il
coperchio della bocchetta di aerazione installato, rimuovere il coperchio e
pulire il filtro.
Spegnere l’interruttore POWER.
Per evitare un aumento dei consumi di carburante, ispezionare
visivamente la bocchetta di aerazione della batteria ibrida (batteria di
trazione) periodicamente, per verificare l’eventuale presenza di polvere
e intasamenti. Se è bloccata da pol vere o intasamenti, oppure se sul
display multifunzione appare il messaggio “Manutenzione parti di
raffreddamento batteria di trazi one necessaria. Vedere il manuale di
uso.”, pulire la bocchetta di aer azione adottando la procedura
seguente:
Pulizia della bocchetta di aerazione
Qualora fosse impossibile rimuovere completamente polvere e
intasamenti
1
Page 605 of 760

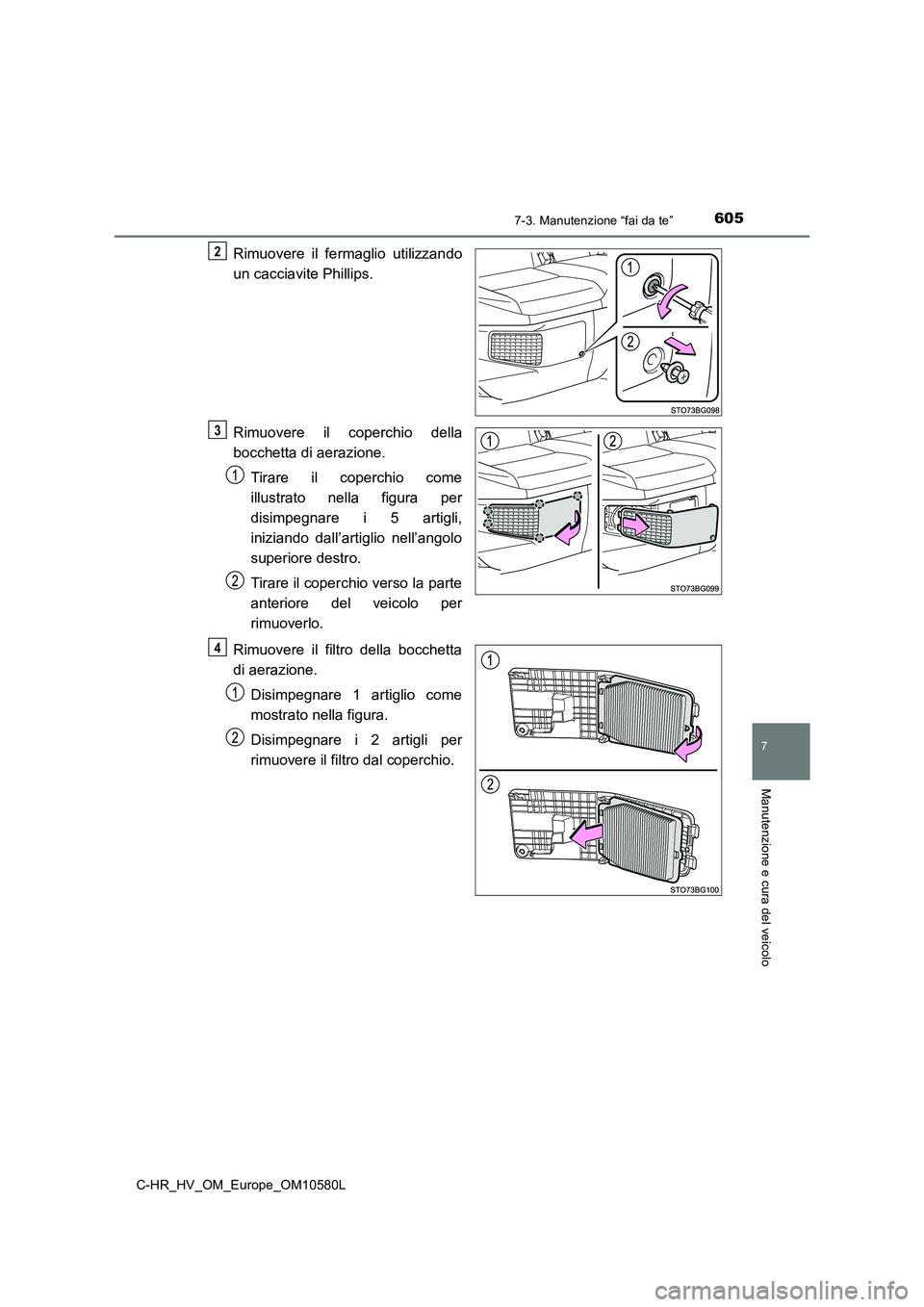

6057-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo
Rimuovere il fermaglio utilizzando
un cacciavite Phillips.
Rimuovere il coperchio della
bocchetta di aerazione.
Tirare il coperchio come
illustrato nella figura per
disimpegnare i 5 artigli,
iniziando dall’artiglio nell’angolo
superiore destro.
Tirare il coperchio verso la parte
anteriore del veicolo per
rimuoverlo.
Rimuovere il filtro della bocchetta
di aerazione.
Disimpegnare 1 artiglio come
mostrato nella figura.
Disimpegnare i 2 artigli per
rimuovere il filtro dal coperchio.
2
3
4

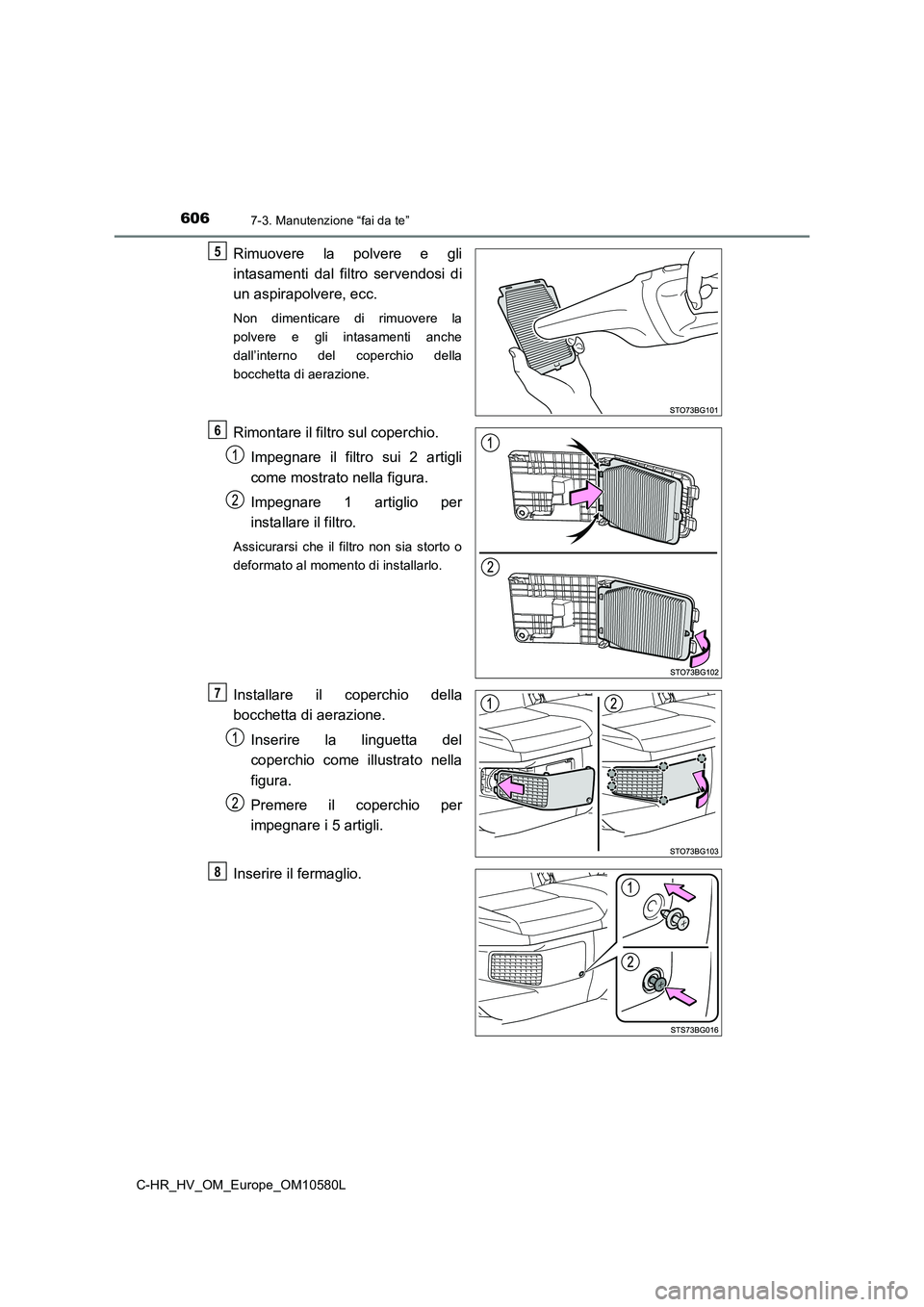

Page 606 of 760

6067-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
Rimuovere la polvere e gli
intasamenti dal filtro servendosi di
un aspirapolvere, ecc.
Non dimenticare di rimuovere la
polvere e gli intasamenti anche
dall’interno del coperchio della
bocchetta di aerazione.
Rimontare il filtro sul coperchio.
Impegnare il filtro sui 2 artigli
come mostrato nella figura.
Impegnare 1 artiglio per
installare il filtro.
Assicurarsi che il filtro non sia storto o
deformato al momento di installarlo.
Installare il coperchio della
bocchetta di aerazione.
Inserire la linguetta del
coperchio come illustrato nella
figura.
Premere il coperchio per
impegnare i 5 artigli.
Inserire il fermaglio.
5
6
7
8
Page 607 of 760

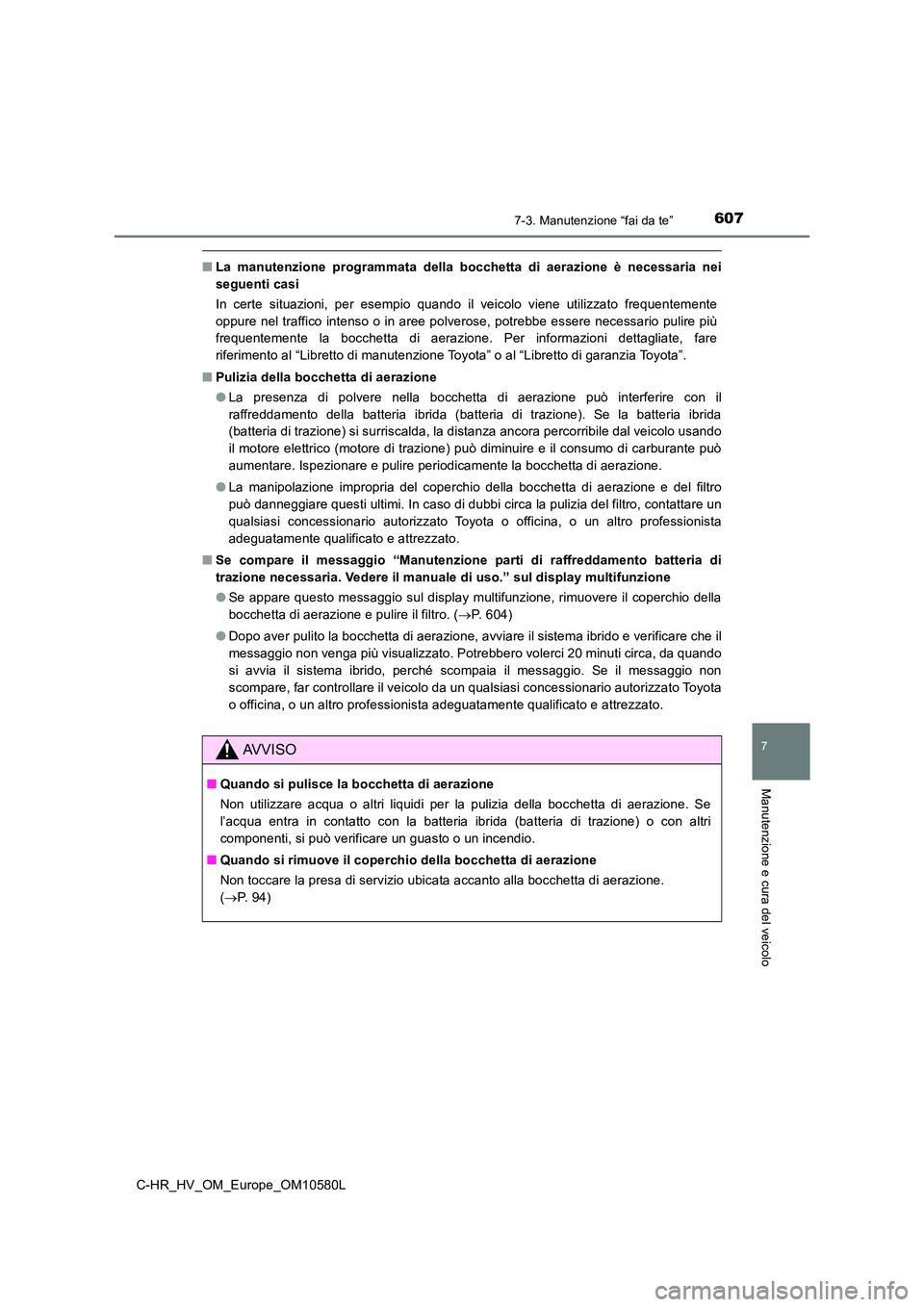

6077-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo
■La manutenzione programmata della bocchetta di aerazione è necessaria nei
seguenti casi
In certe situazioni, per esempio quando il veicolo viene utilizzato frequentemente
oppure nel traffico intenso o in aree polverose, potrebbe essere necessario pulire più
frequentemente la bocchetta di aerazione. Per informazioni dettagliate, fare
riferimento al “Libretto di manutenzione Toyota” o al “Libretto di garanzia Toyota”.
■ Pulizia della bocchetta di aerazione
● La presenza di polvere nella bocchetta di aerazione può interferire con il
raffreddamento della batteria ibrida (batteria di trazione). Se la batteria ibrida
(batteria di trazione) si surriscalda, la distanza ancora percorribile dal veicolo usando
il motore elettrico (motore di trazione) può diminuire e il consumo di carburante può
aumentare. Ispezionare e pulire periodicamente la bocchetta di aerazione.
● La manipolazione impropria del coperchio della bocchetta di aerazione e del filtro
può danneggiare questi ultimi. In caso di dubbi circa la pulizia del filtro, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Se compare il messaggio “Manutenzione parti di raffreddamento batteria di
trazione necessaria. Vedere il manu ale di uso.” sul display multifunzione
● Se appare questo messaggio sul display multifunzione, rimuovere il coperchio della
bocchetta di aerazione e pulire il filtro. ( P. 604)
● Dopo aver pulito la bocchetta di aerazione, avviare il sistema ibrido e verificare che il
messaggio non venga più visualizzato. Potrebbero volerci 20 minuti circa, da quando
si avvia il sistema ibrido, perché scompaia il messaggio. Se il messaggio non
scompare, far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
AVVISO
■ Quando si pulisce la bocchetta di aerazione
Non utilizzare acqua o altri liquidi per la pulizia della bocchetta di aerazione. Se
l’acqua entra in contatto con la batteria ibrida (batteria di trazione) o con altri
componenti, si può verificare un guasto o un incendio.
■ Quando si rimuove il coperchio della bocchetta di aerazione
Non toccare la presa di servizio ubicata accanto alla bocchetta di aerazione.
( P. 94)
Page 608 of 760

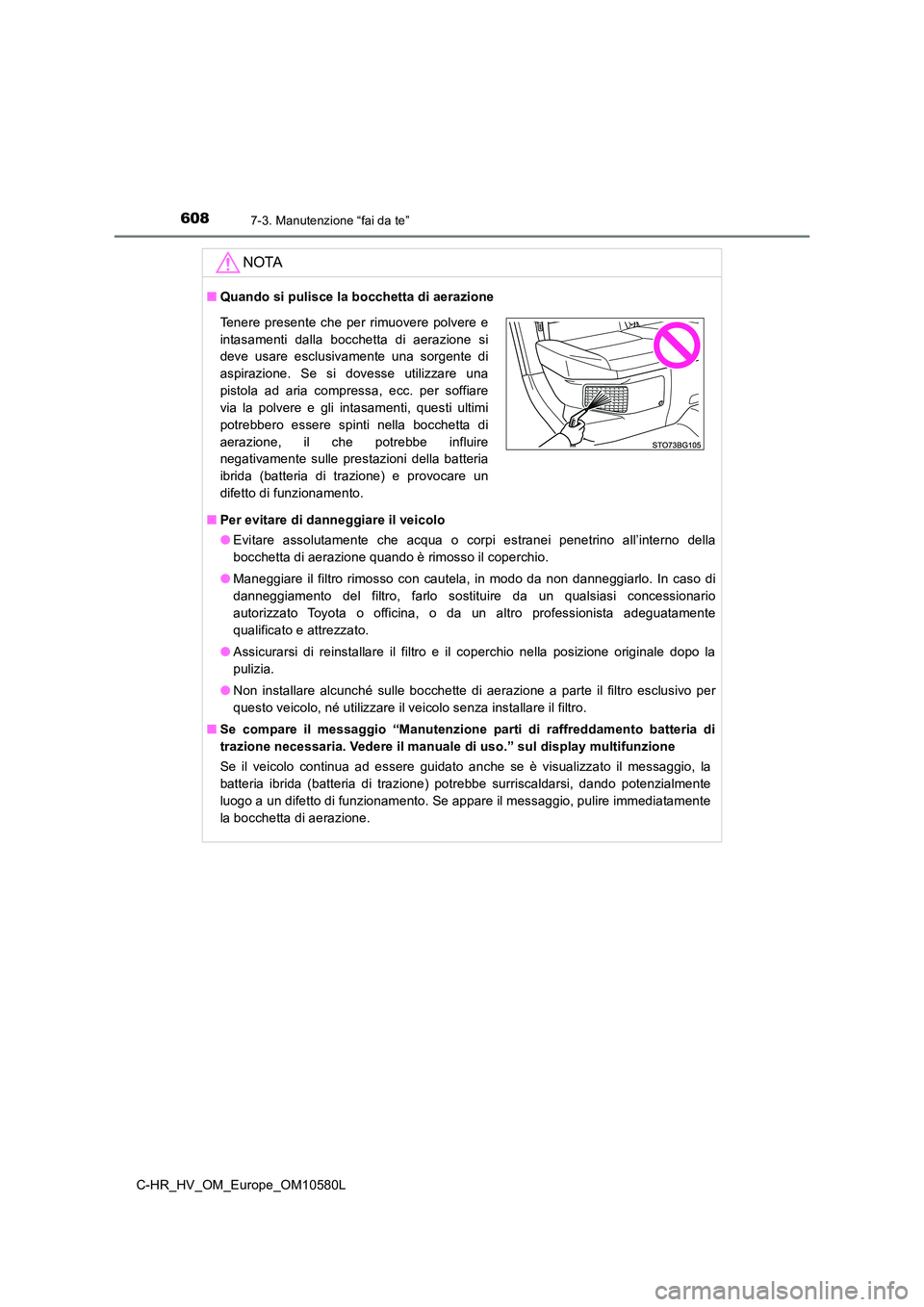

6087-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
NOTA
■Quando si pulisce la bocchetta di aerazione
■ Per evitare di danneggiare il veicolo
● Evitare assolutamente che acqua o corpi estranei penetrino all’interno della
bocchetta di aerazione quando è rimosso il coperchio.
● Maneggiare il filtro rimosso con cautela, in modo da non danneggiarlo. In caso di
danneggiamento del filtro, farlo sostituire da un qualsiasi concessionario
autorizzato Toyota o officina, o da un altro professionista adeguatamente
qualificato e attrezzato.
● Assicurarsi di reinstallare il filtro e il coperchio nella posizione originale dopo la
pulizia.
● Non installare alcunché sulle bocchette di aerazione a parte il filtro esclusivo per
questo veicolo, né utilizzare il veicolo senza installare il filtro.
■ Se compare il messaggio “Manutenzione parti di raffreddamento batteria di
trazione necessaria. Vedere il manuale di uso.” sul display multifunzione
Se il veicolo continua ad essere guidato anche se è visualizzato il messaggio, la
batteria ibrida (batteria di trazione) potrebbe surriscaldarsi, dando potenzialmente
luogo a un difetto di funzionamento. Se appare il messaggio, pulire immediatamente
la bocchetta di aerazione.
Tenere presente che per rimuovere polvere e
intasamenti dalla bocchetta di aerazione si
deve usare esclusivamente una sorgente di
aspirazione. Se si dovesse utilizzare una
pistola ad aria compressa, ecc. per soffiare
via la polvere e gli intasamenti, questi ultimi
potrebbero essere spinti nella bocchetta di
aerazione, il che potrebbe influire
negativamente sulle prestazioni della batteria
ibrida (batteria di trazione) e provocare un
difetto di funzionamento.
Page 609 of 760

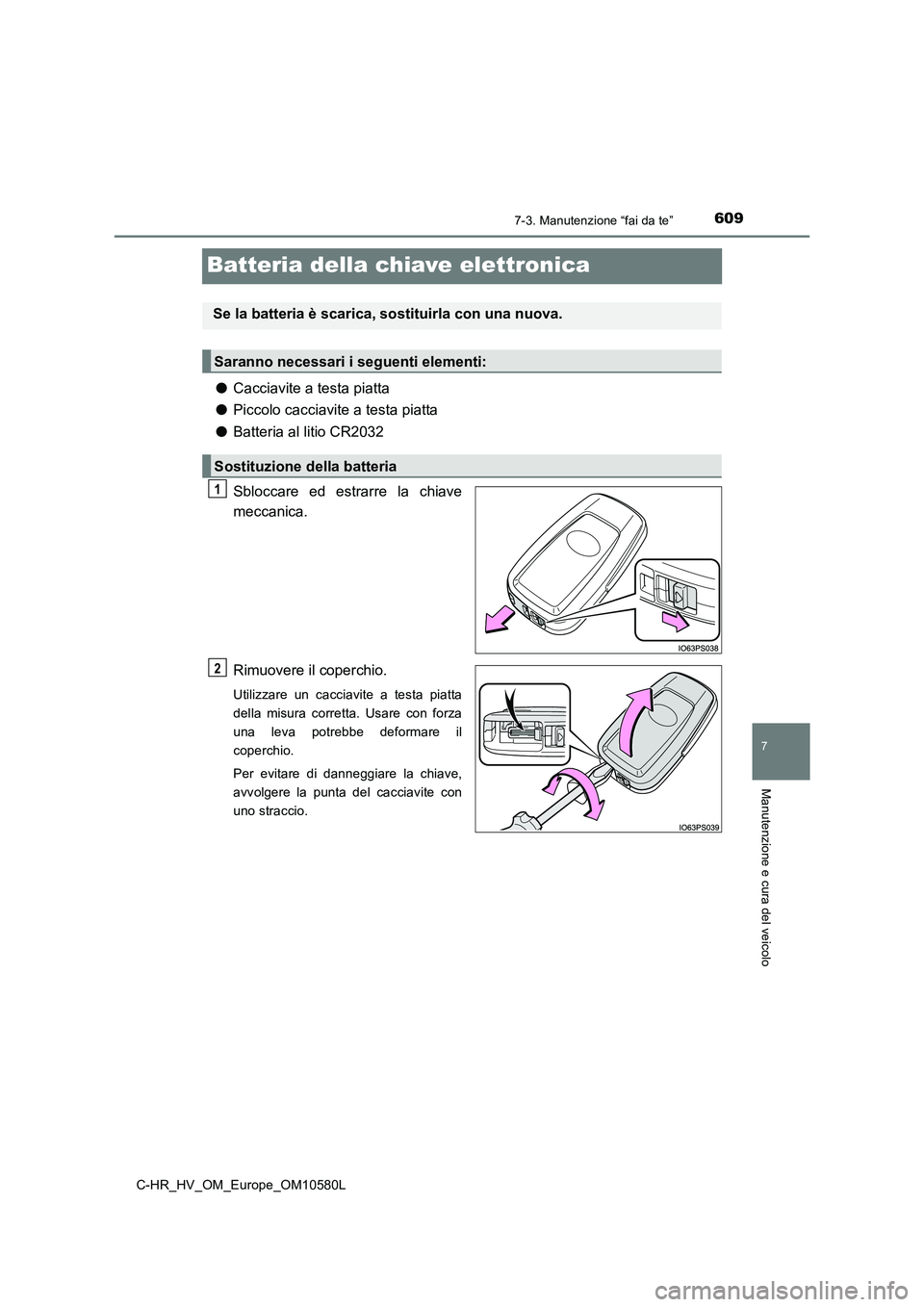

6097-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo
Batteria della chiave elettronica
●Cacciavite a testa piatta
● Piccolo cacciavite a testa piatta
● Batteria al litio CR2032
Sbloccare ed estrarre la chiave
meccanica.
Rimuovere il coperchio.
Utilizzare un cacciavite a testa piatta
della misura corretta. Usare con forza
una leva potrebbe deformare il
coperchio.
Per evitare di danneggiare la chiave,
avvolgere la punta del cacciavite con
uno straccio.
Se la batteria è scarica, sostituirla con una nuova.
Saranno necessari i seguenti elementi:
Sostituzione della batteria
1
2
Page 610 of 760

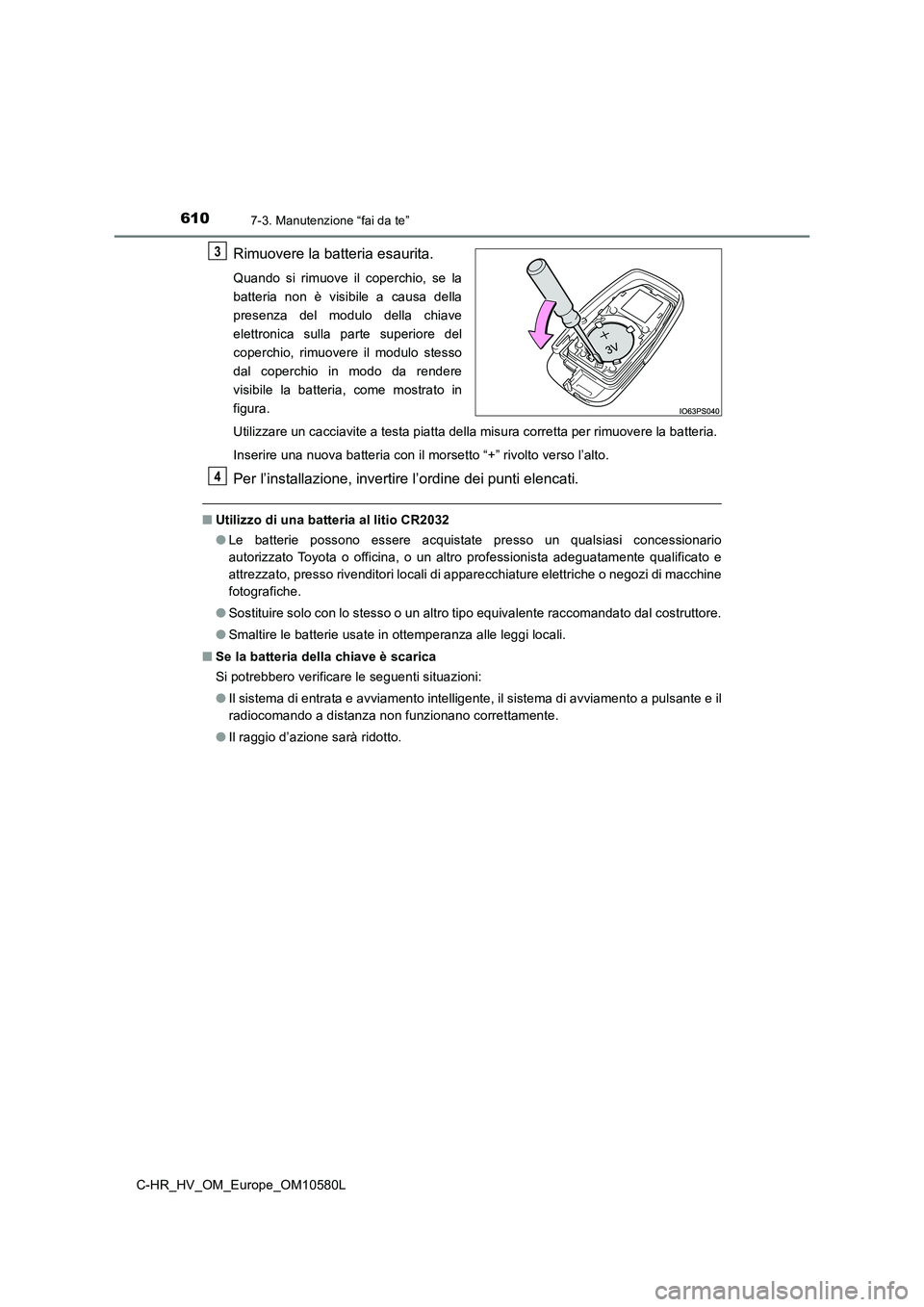

6107-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
Rimuovere la batteria esaurita.
Quando si rimuove il coperchio, se la
batteria non è visibile a causa della
presenza del modulo della chiave
elettronica sulla parte superiore del
coperchio, rimuovere il modulo stesso
dal coperchio in modo da rendere
visibile la batteria, come mostrato in
figura.
Utilizzare un cacciavite a testa piatta della misura corretta per rimuovere la batteria.
Inserire una nuova batteria con il morsetto “+” rivolto verso l’alto.
Per l’installazione, invertire l’ordine dei punti elencati.
■ Utilizzo di una batteria al litio CR2032
● Le batterie possono essere acquistate presso un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato, presso rivenditori locali di apparecchiature elettriche o negozi di macchine
fotografiche.
● Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal costruttore.
● Smaltire le batterie usate in ottemperanza alle leggi locali.
■ Se la batteria della chiave è scarica
Si potrebbero verificare le seguenti situazioni:
● Il sistema di entrata e avviamento intelligente, il sistema di avviamento a pulsante e il
radiocomando a distanza non funzionano correttamente.
● Il raggio d’azione sarà ridotto.
3
4
