6217-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

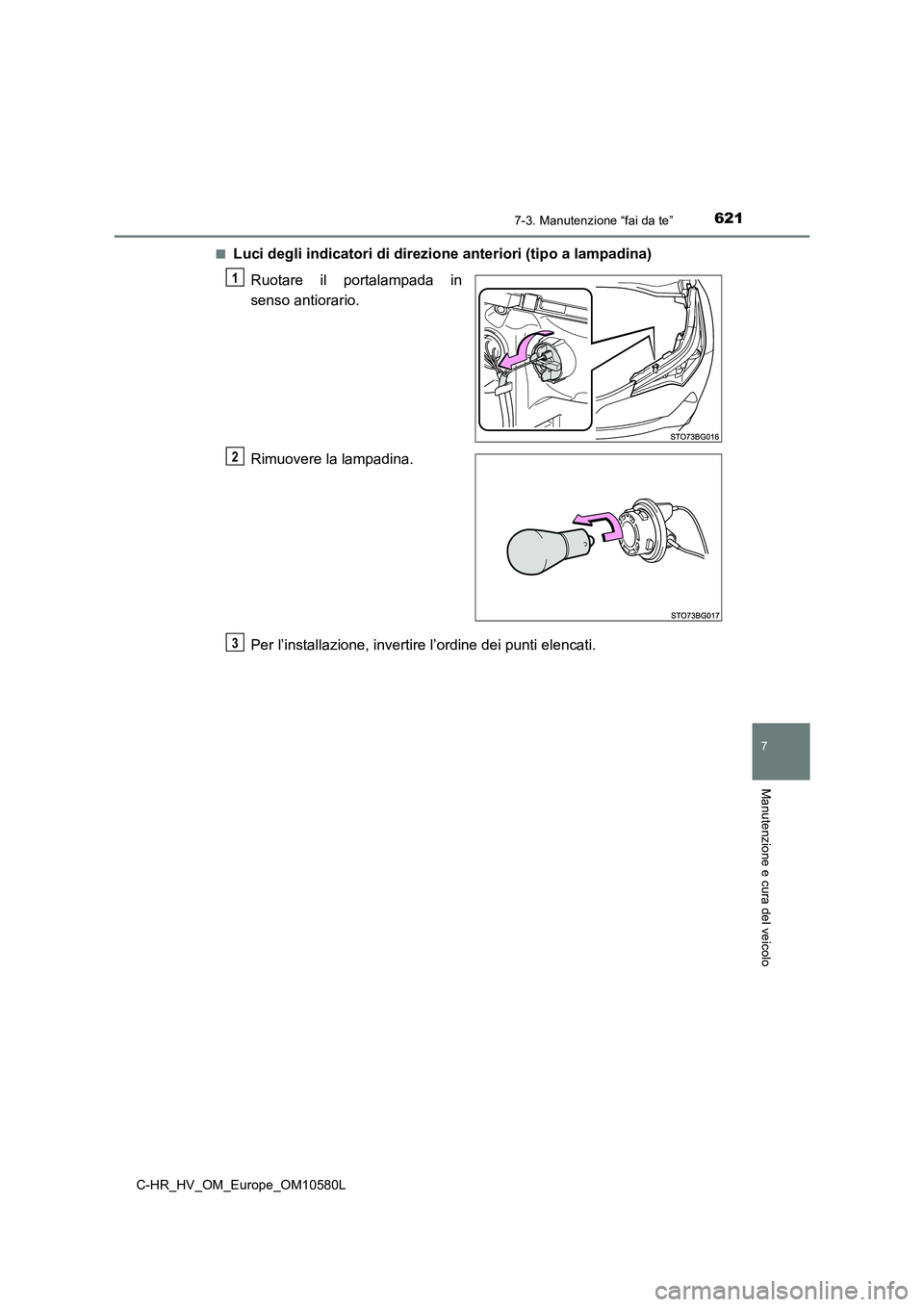

■Luci degli indicatori di direzione anteriori (tipo a lampadina)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
Page 622 of 760
6227-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

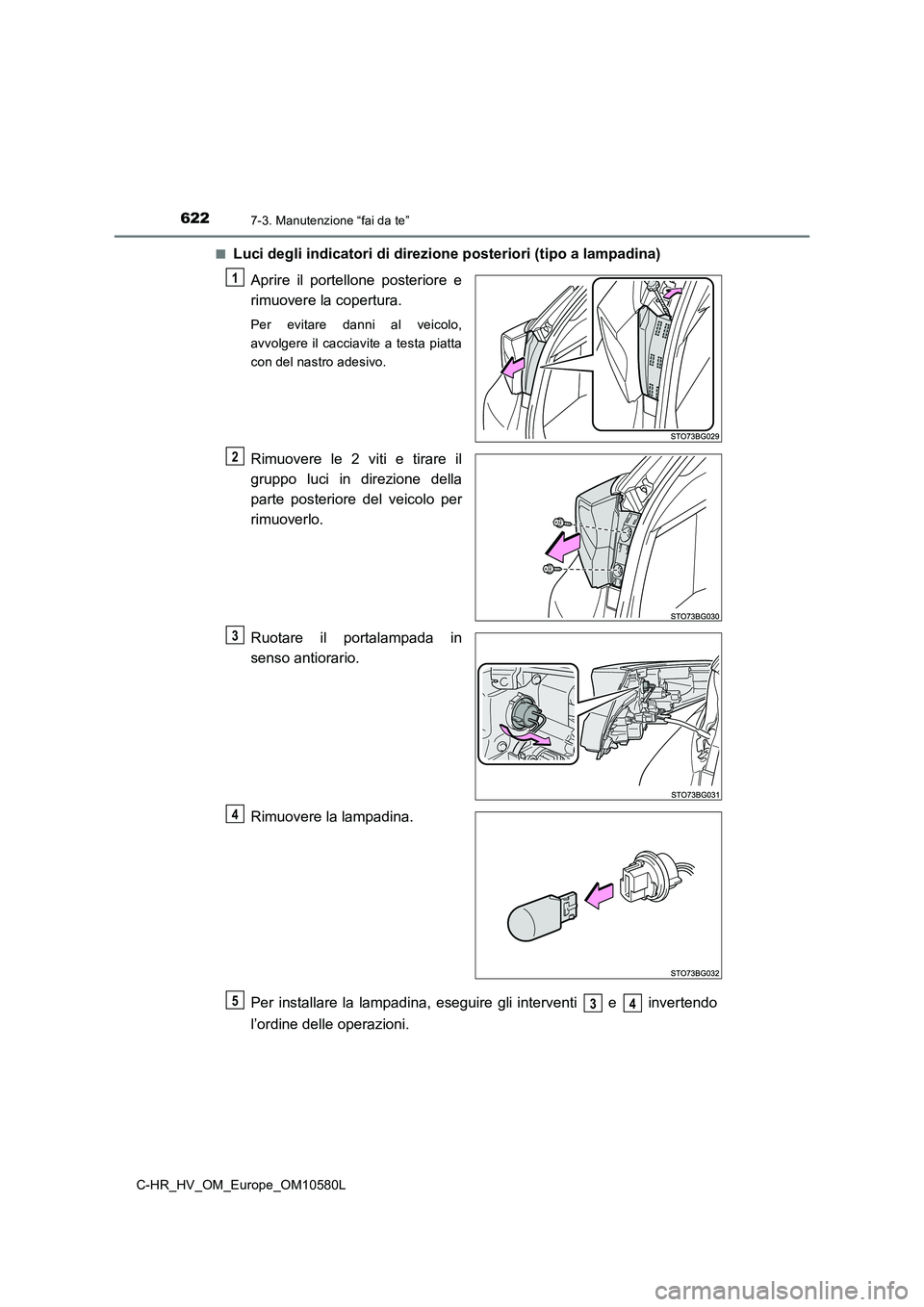

■Luci degli indicatori di direzione posteriori (tipo a lampadina)
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Rimuovere le 2 viti e tirare il
gruppo luci in direzione della
parte posteriore del veicolo per
rimuoverlo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per installare la lampadina, eseguire gli interventi e invertendo
l’ordine delle operazioni.
1
2
3
4
534
Page 623 of 760
6237-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

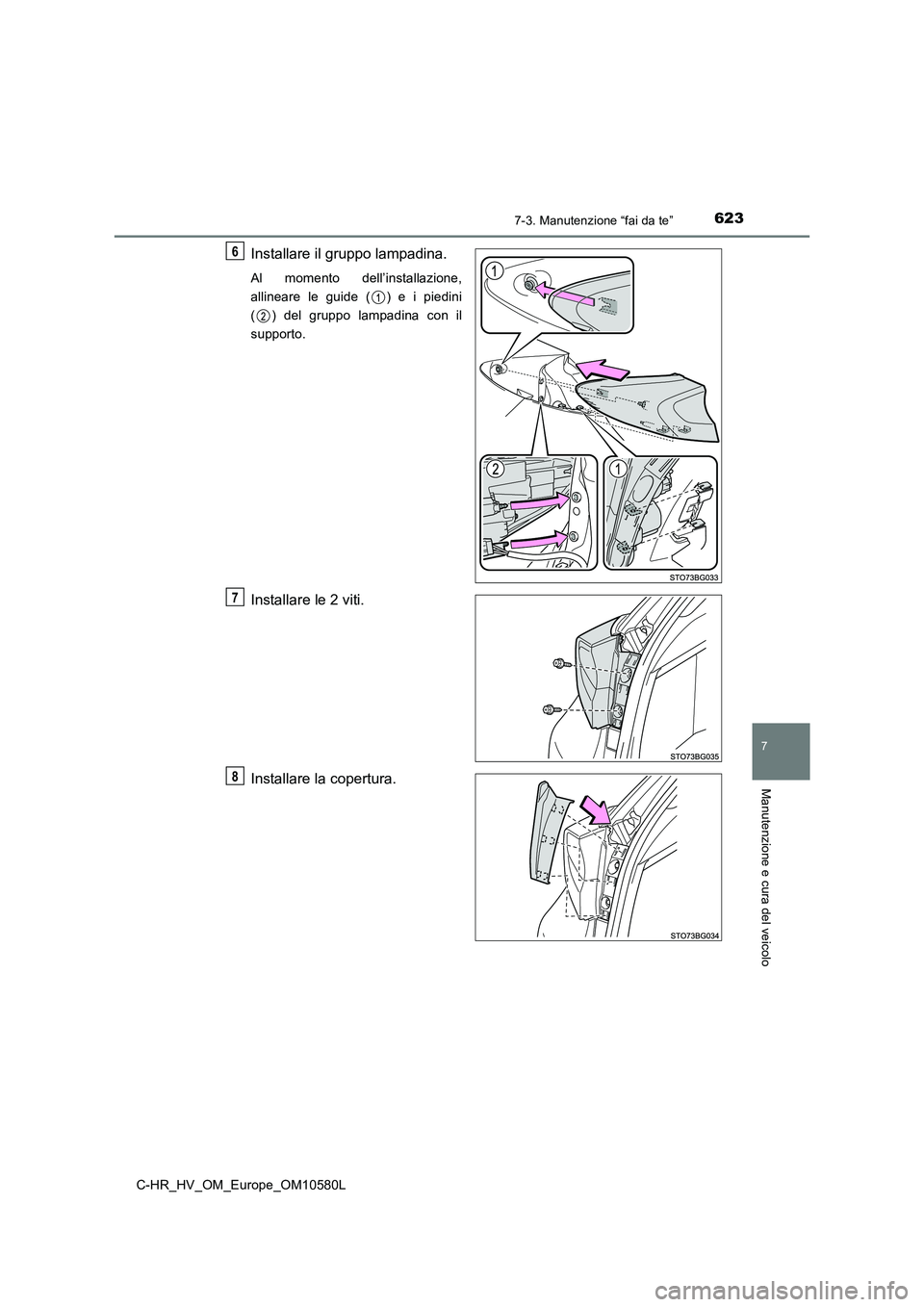

Installare il gruppo lampadina.
Al momento dell’installazione,
allineare le guide ( ) e i piedini
( ) del gruppo lampadina con il
supporto.
Installare le 2 viti.
Installare la copertura.
6
7
8
Page 624 of 760
6247-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

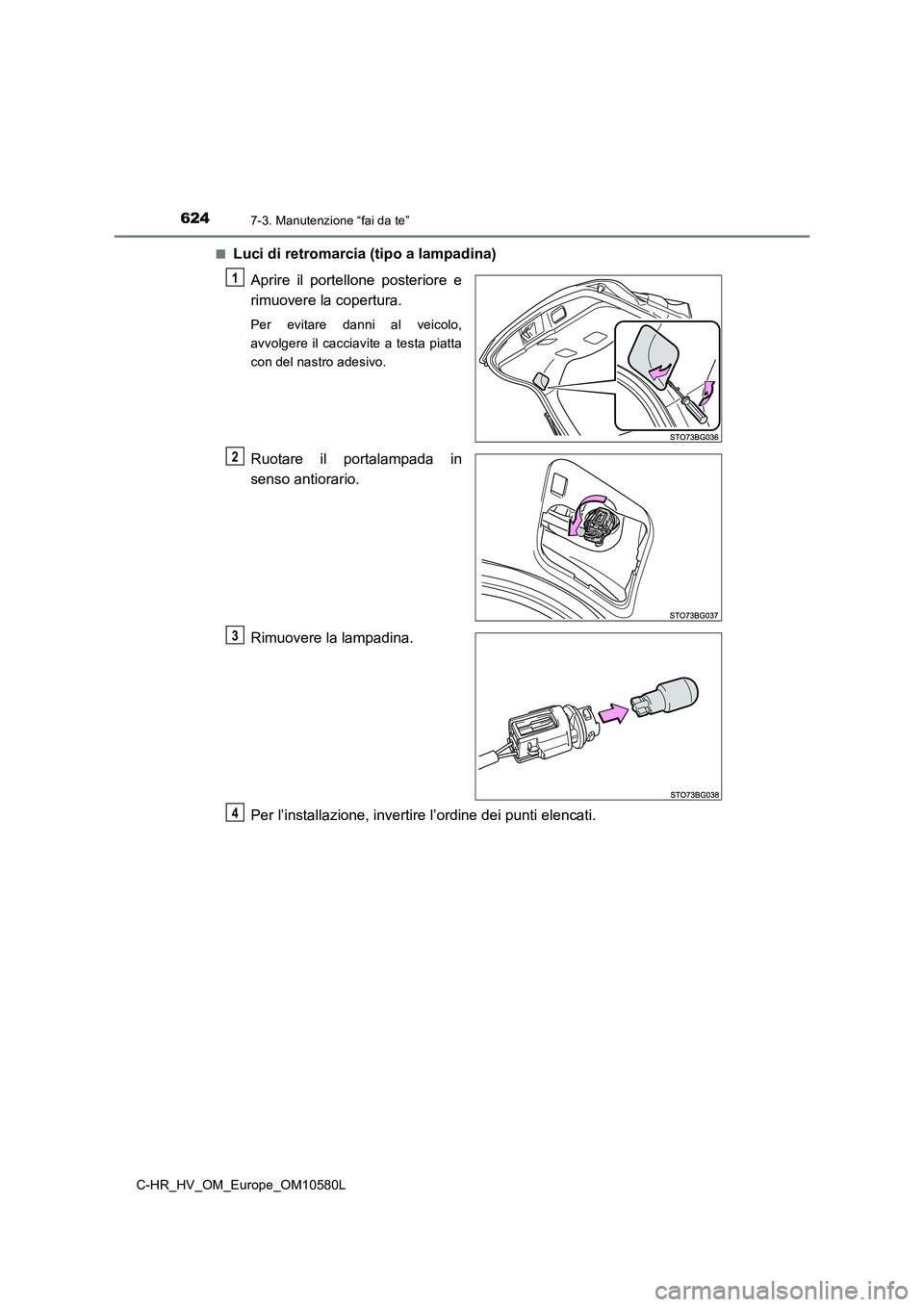

■Luci di retromarcia (tipo a lampadina)
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
4
Page 625 of 760
6257-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

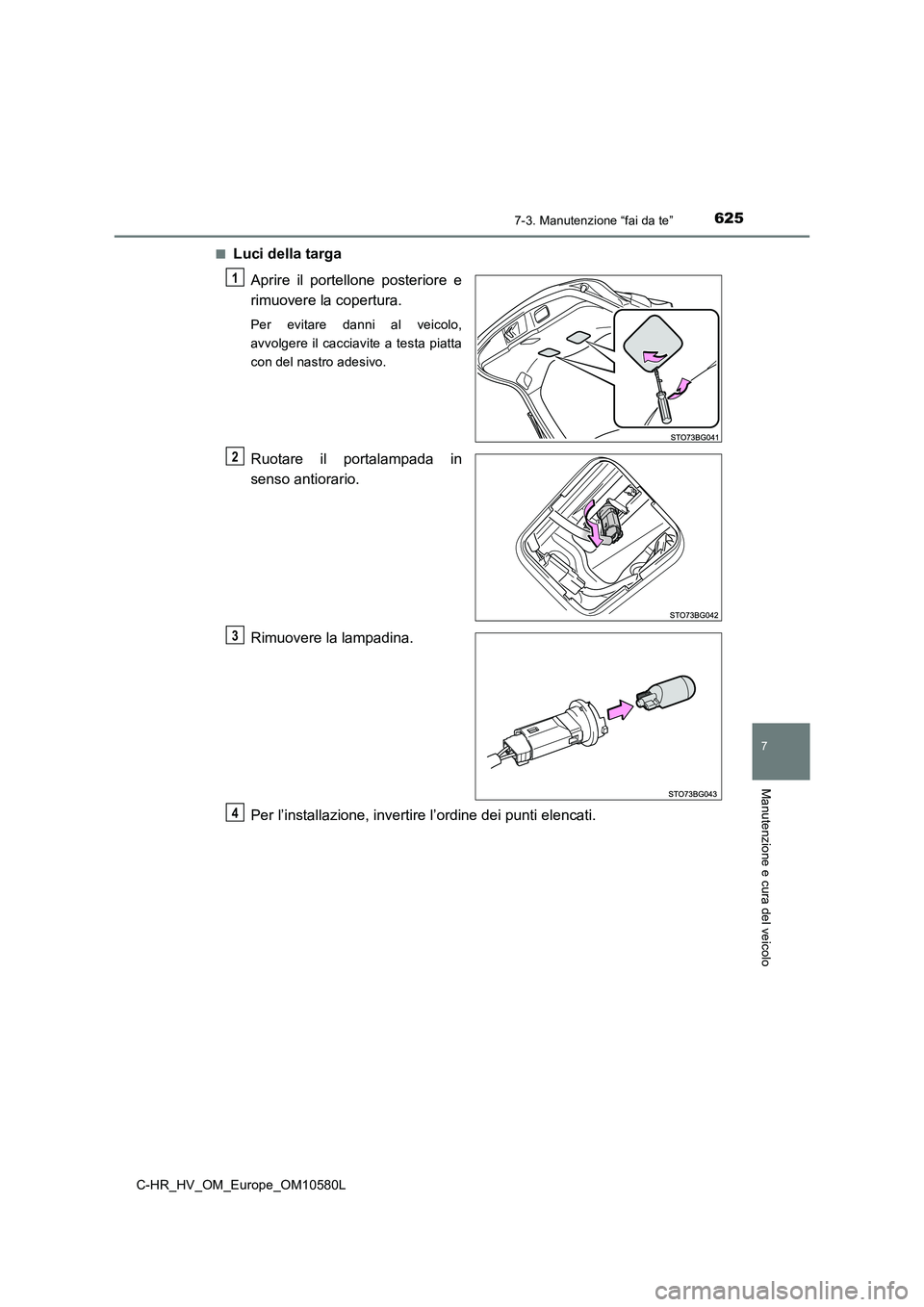

■Luci della targa
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
4
Page 626 of 760
6267-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

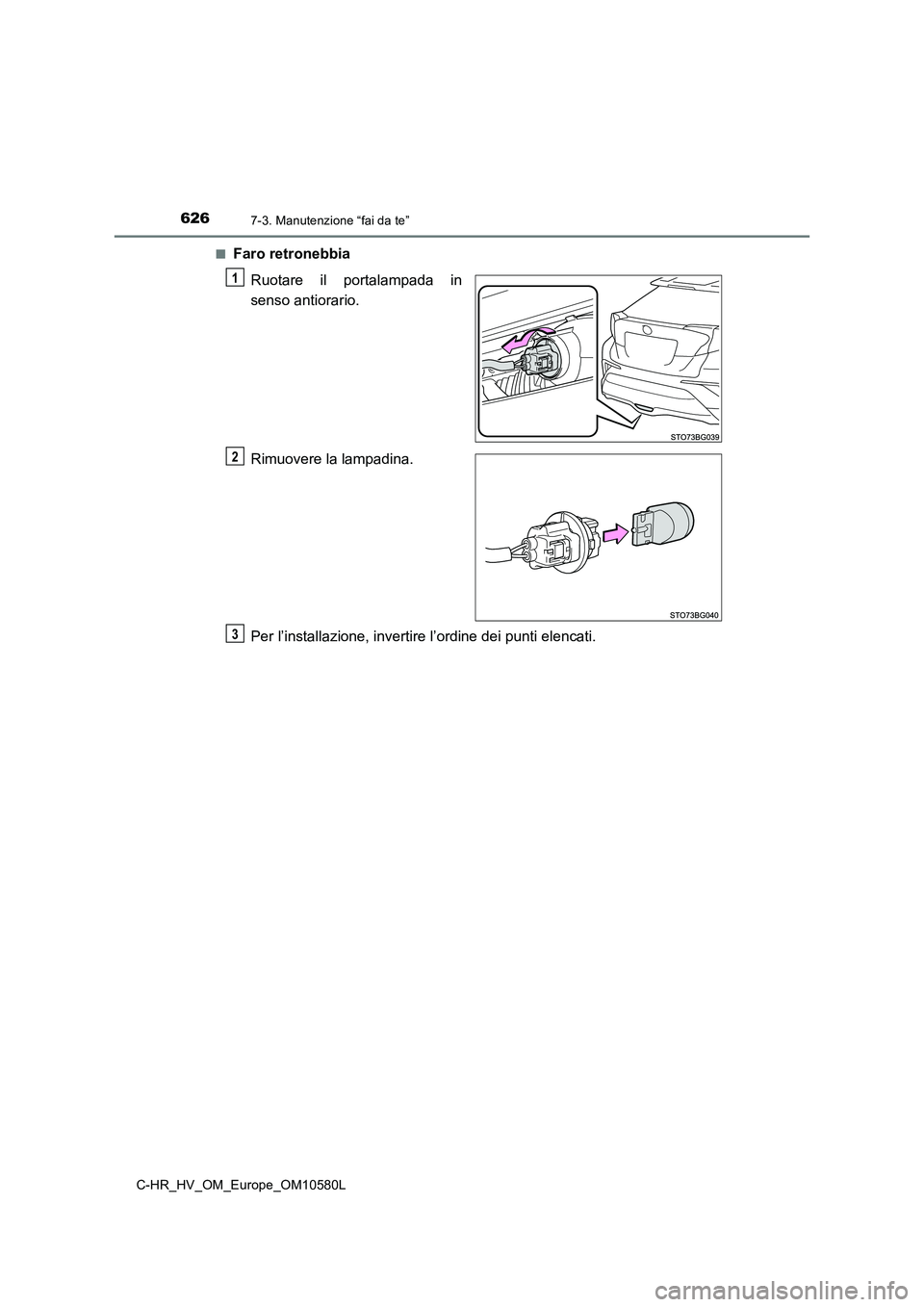

■Faro retronebbia
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
Page 627 of 760
6277-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

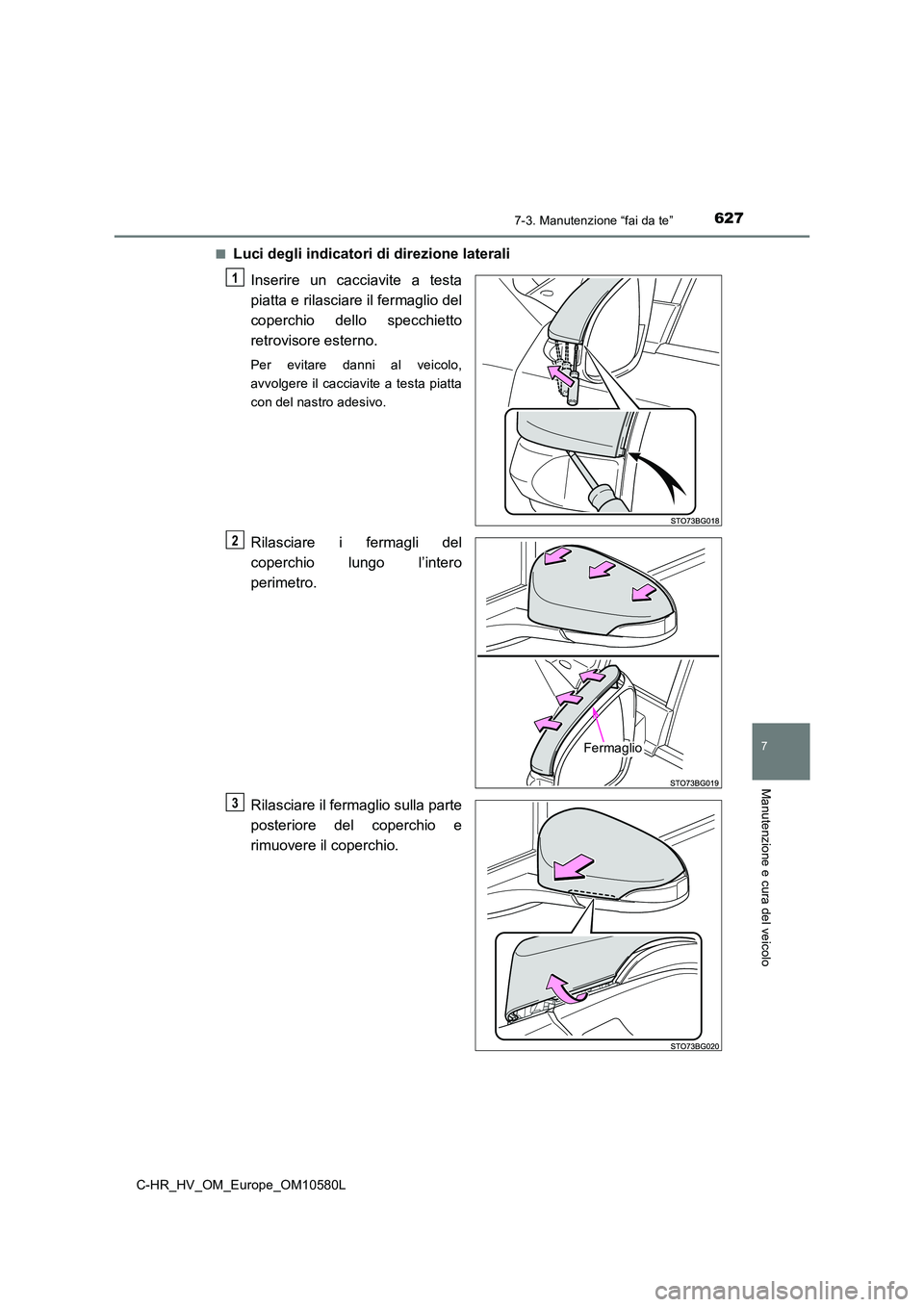

■Luci degli indicatori di direzione laterali
Inserire un cacciavite a testa
piatta e rilasciare il fermaglio del
coperchio dello specchietto
retrovisore esterno.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Rilasciare i fermagli del
coperchio lungo l’intero
perimetro.
Rilasciare il fermaglio sulla parte
posteriore del coperchio e
rimuovere il coperchio.
1
Fermaglio
2
3
Page 628 of 760
6287-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

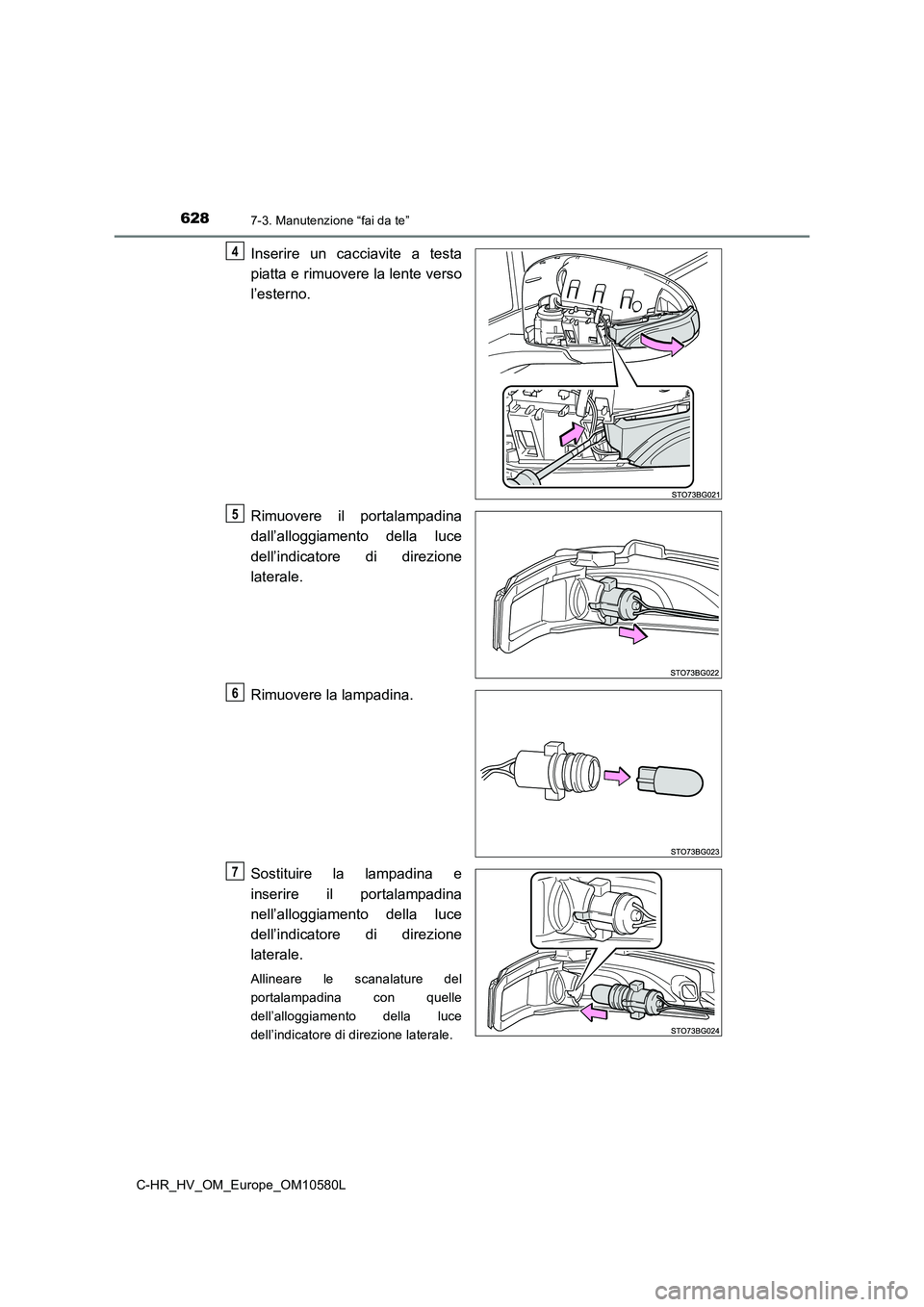

Inserire un cacciavite a testa
piatta e rimuovere la lente verso
l’esterno.
Rimuovere il portalampadina
dall’alloggiamento della luce
dell’indicatore di direzione
laterale.
Rimuovere la lampadina.
Sostituire la lampadina e
inserire il portalampadina
nell’alloggiamento della luce
dell’indicatore di direzione
laterale.
Allineare le scanalature del
portalampadina con quelle
dell’alloggiamento della luce
dell’indicatore di direzione laterale.
4
5
6
7
Page 629 of 760
6297-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

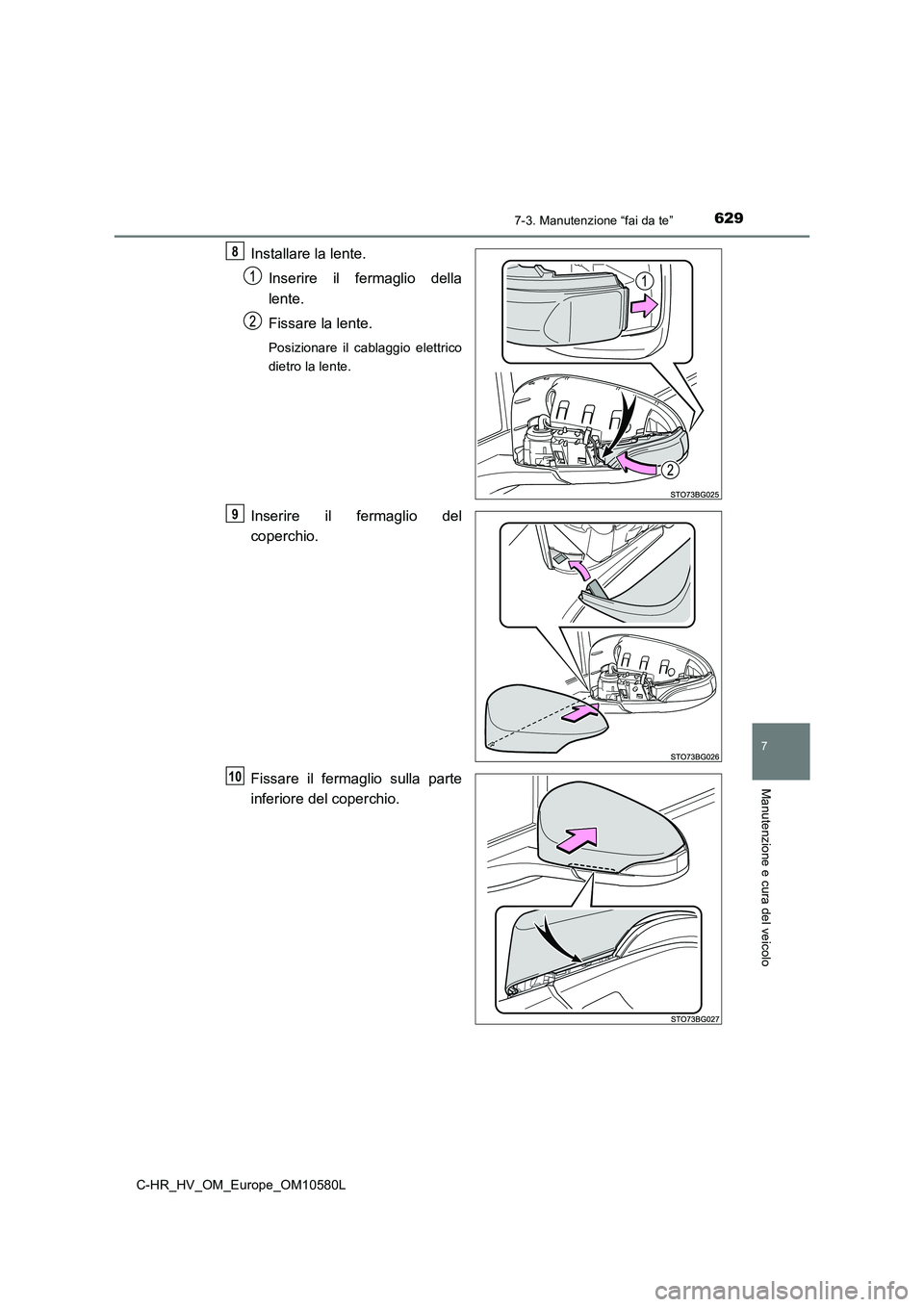

Installare la lente.
Inserire il fermaglio della
lente.
Fissare la lente.
Posizionare il cablaggio elettrico
dietro la lente.
Inserire il fermaglio del
coperchio.
Fissare il fermaglio sulla parte
inferiore del coperchio.
8
9
10
Page 630 of 760
6307-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

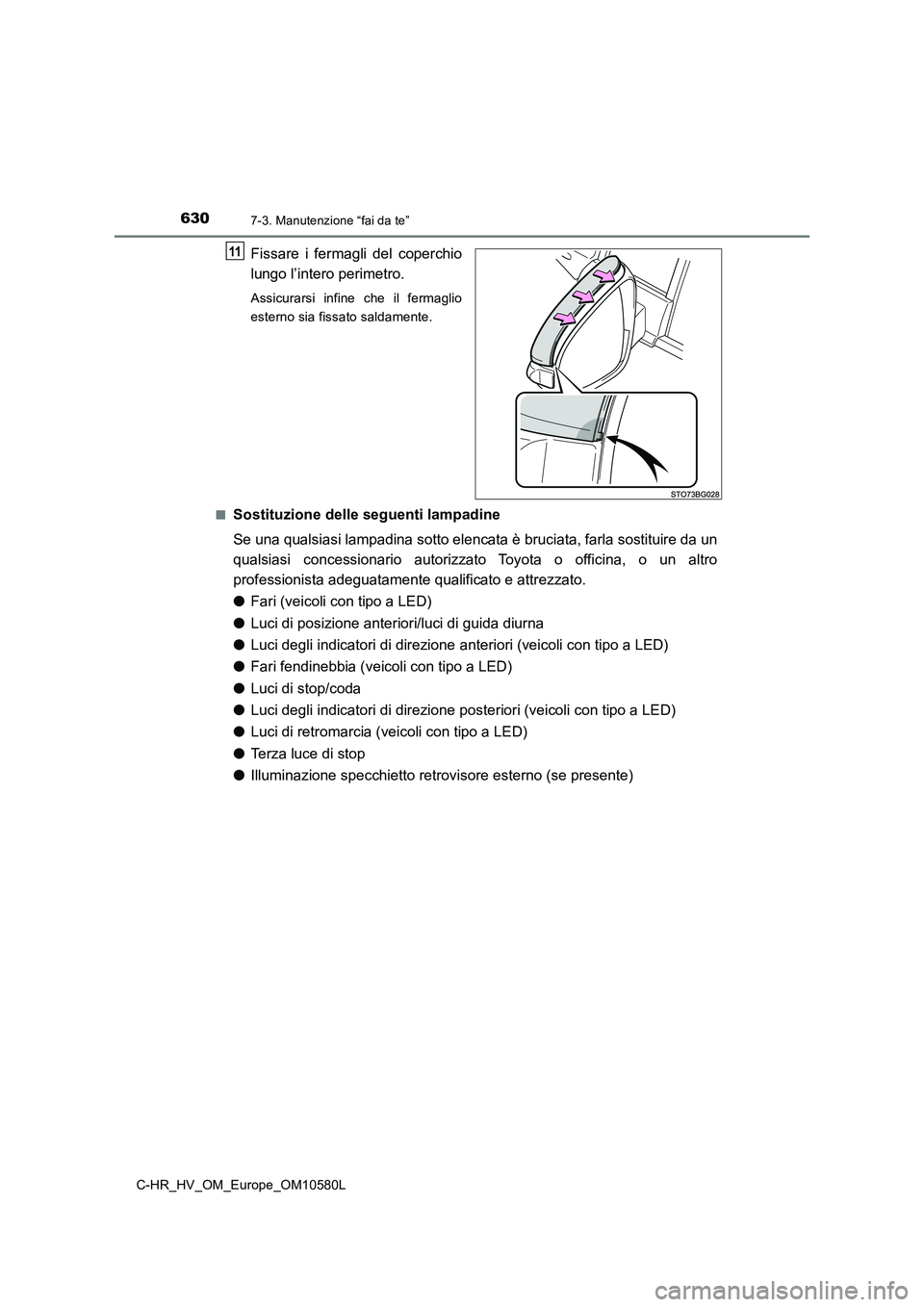

Fissare i fermagli del coperchio
lungo l’intero perimetro.
Assicurarsi infine che il fermaglio
esterno sia fissato saldamente.
■Sostituzione delle seguenti lampadine
Se una qualsiasi lampadina sotto elencata è bruciata, farla sostituire da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
● Fari (veicoli con tipo a LED)
● Luci di posizione anteriori/luci di guida diurna
● Luci degli indicatori di direzione anteriori (veicoli con tipo a LED)
● Fari fendinebbia (veicoli con tipo a LED)
● Luci di stop/coda
● Luci degli indicatori di direzione posteriori (veicoli con tipo a LED)
● Luci di retromarcia (veicoli con tipo a LED)
● Terza luce di stop
● Illuminazione specchietto retrovisore esterno (se presente)
