Page 611 of 760

6117-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

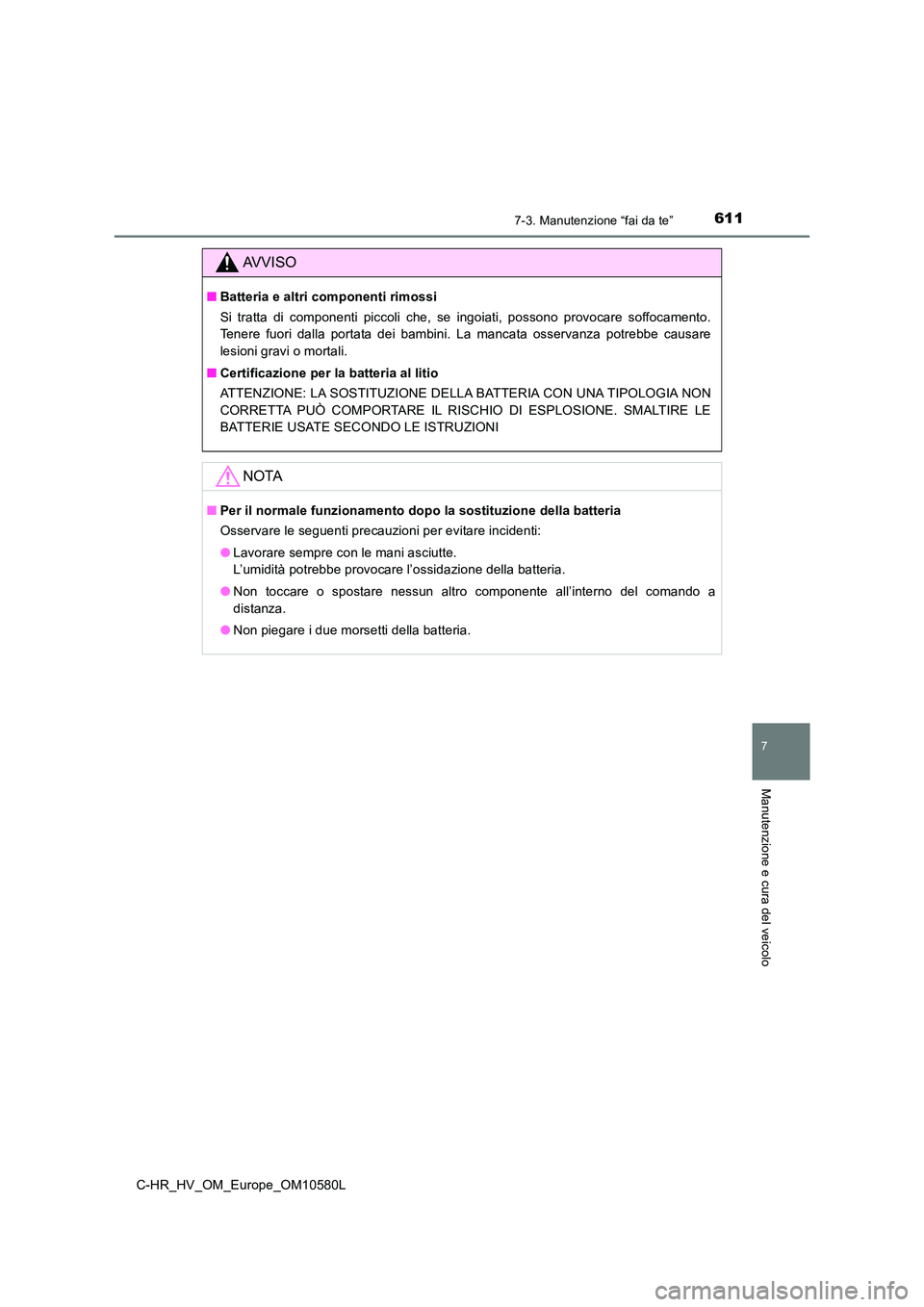

AVVISO
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati, possono provocare soffocamento.
Tenere fuori dalla portata dei bambini. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
■ Certificazione per la batteria al litio
ATTENZIONE: LA SOSTITUZIONE DELLA BATTERIA CON UNA TIPOLOGIA NON
CORRETTA PUÒ COMPORTARE IL RISCHIO DI ESPLOSIONE. SMALTIRE LE
BATTERIE USATE SECONDO LE ISTRUZIONI
NOTA
■ Per il normale funzionamento dopo la sostituzione della batteria
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità potrebbe provocare l’ossidazione della batteria.
● Non toccare o spostare nessun altro componente all’interno del comando a
distanza.
● Non piegare i due morsetti della batteria.
Page 612 of 760

6127-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

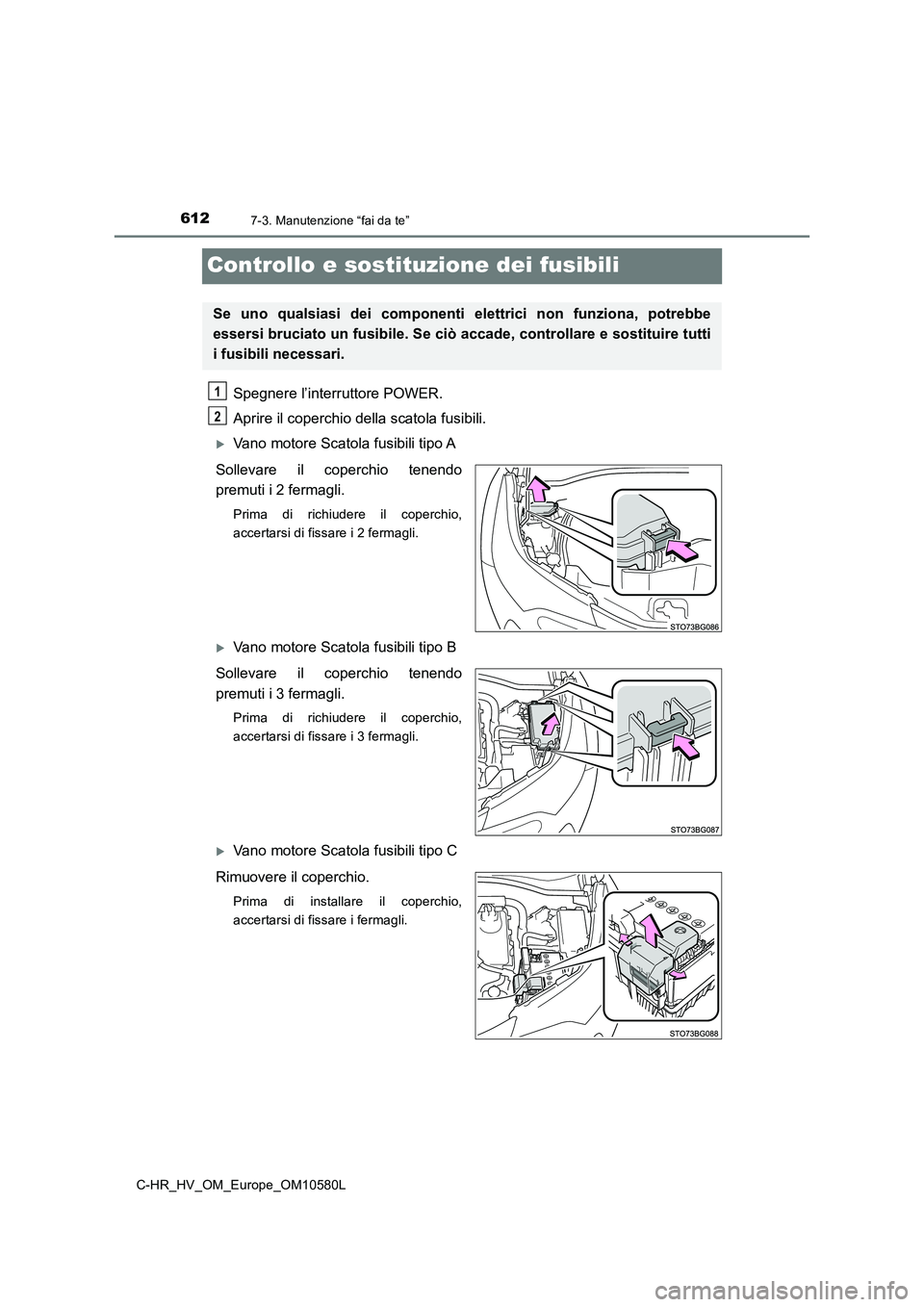

Controllo e sostituzione dei fusibili
Spegnere l’interruttore POWER.
Aprire il coperchio della scatola fusibili.
Vano motore Scatola fusibili tipo A
Sollevare il coperchio tenendo
premuti i 2 fermagli.
Prima di richiudere il coperchio,
accertarsi di fissare i 2 fermagli.
Vano motore Scatola fusibili tipo B
Sollevare il coperchio tenendo
premuti i 3 fermagli.
Prima di richiudere il coperchio,
accertarsi di fissare i 3 fermagli.
Vano motore Scatola fusibili tipo C
Rimuovere il coperchio.
Prima di installare il coperchio,
accertarsi di fissare i fermagli.
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò accade, controllare e sostituire tutti
i fusibili necessari.
1
2
Page 613 of 760

6137-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

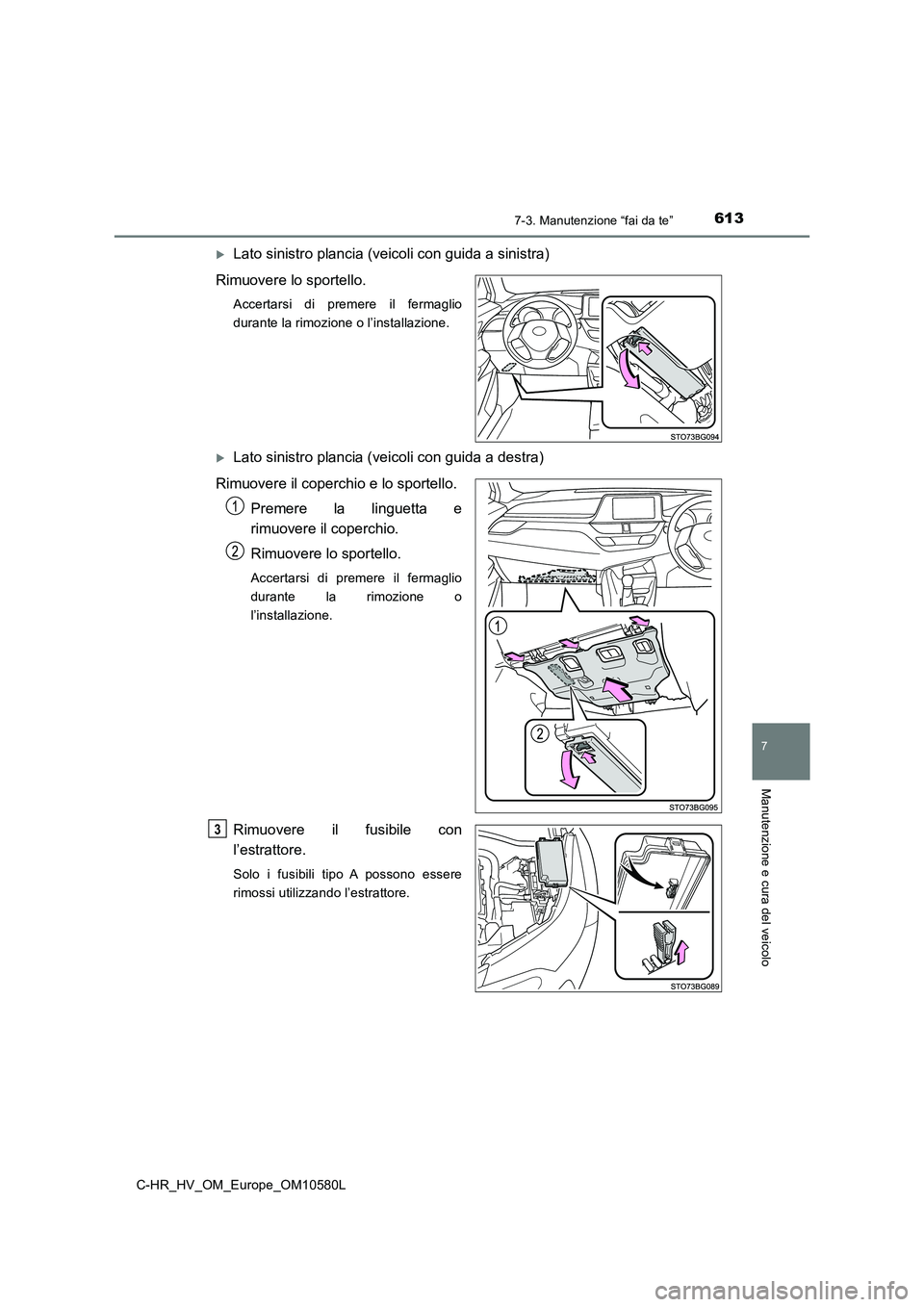

Lato sinistro plancia (veicoli con guida a sinistra)
Rimuovere lo sportello.
Accertarsi di premere il fermaglio
durante la rimozione o l’installazione.
Lato sinistro plancia (veicoli con guida a destra)
Rimuovere il coperchio e lo sportello.
Premere la linguetta e
rimuovere il coperchio.
Rimuovere lo sportello.
Accertarsi di premere il fermaglio
durante la rimozione o
l’installazione.
Rimuovere il fusibile con
l’estrattore.
Solo i fusibili tipo A possono essere
rimossi utilizzando l’estrattore.
3
Page 614 of 760

6147-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

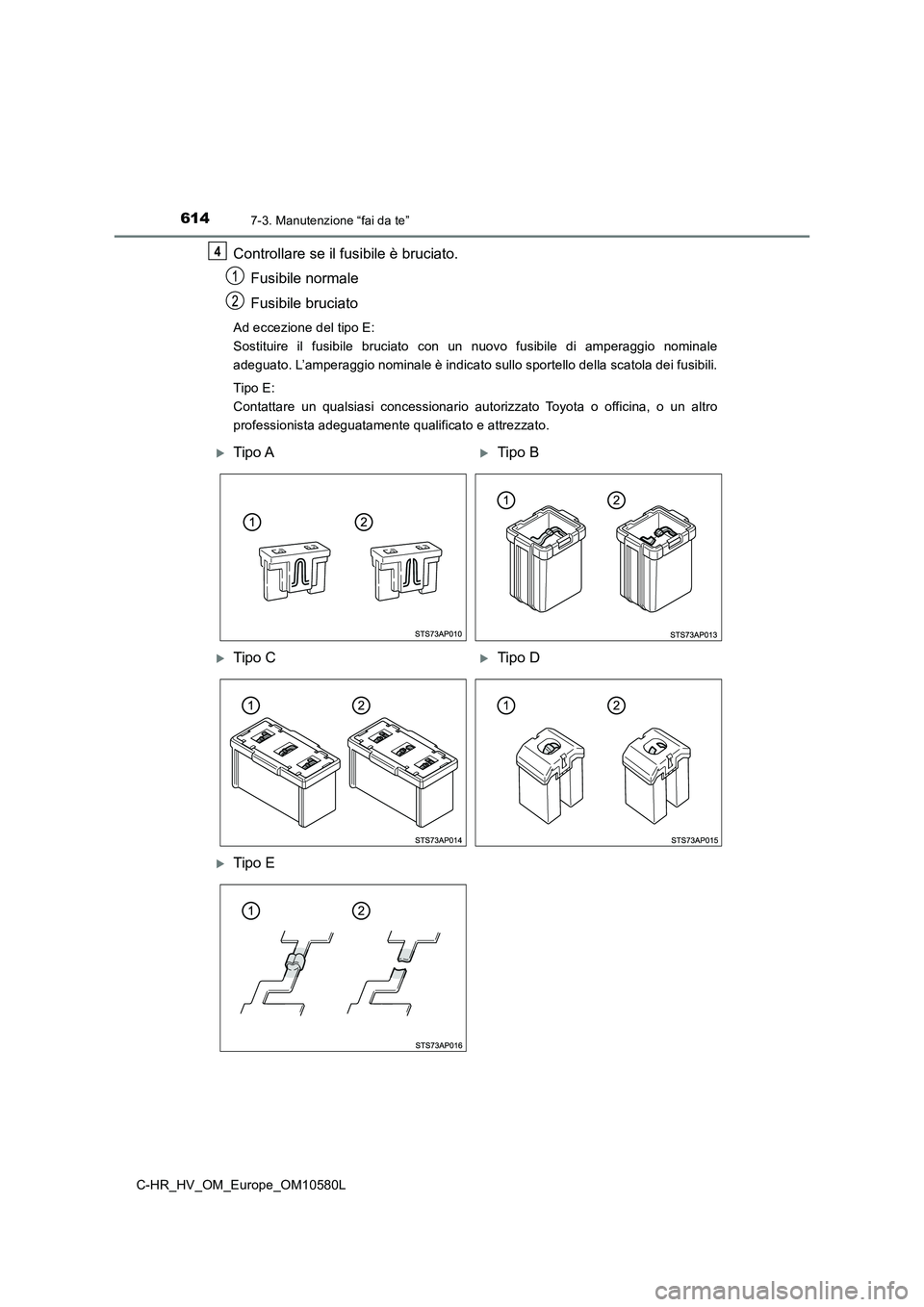

Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Ad eccezione del tipo E:
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale
adeguato. L’amperaggio nominale è indicato sullo sportello della scatola dei fusibili.
Tipo E:
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
4
Tipo ATipo B
Tipo CTipo D
Tipo E
Page 615 of 760

6157-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

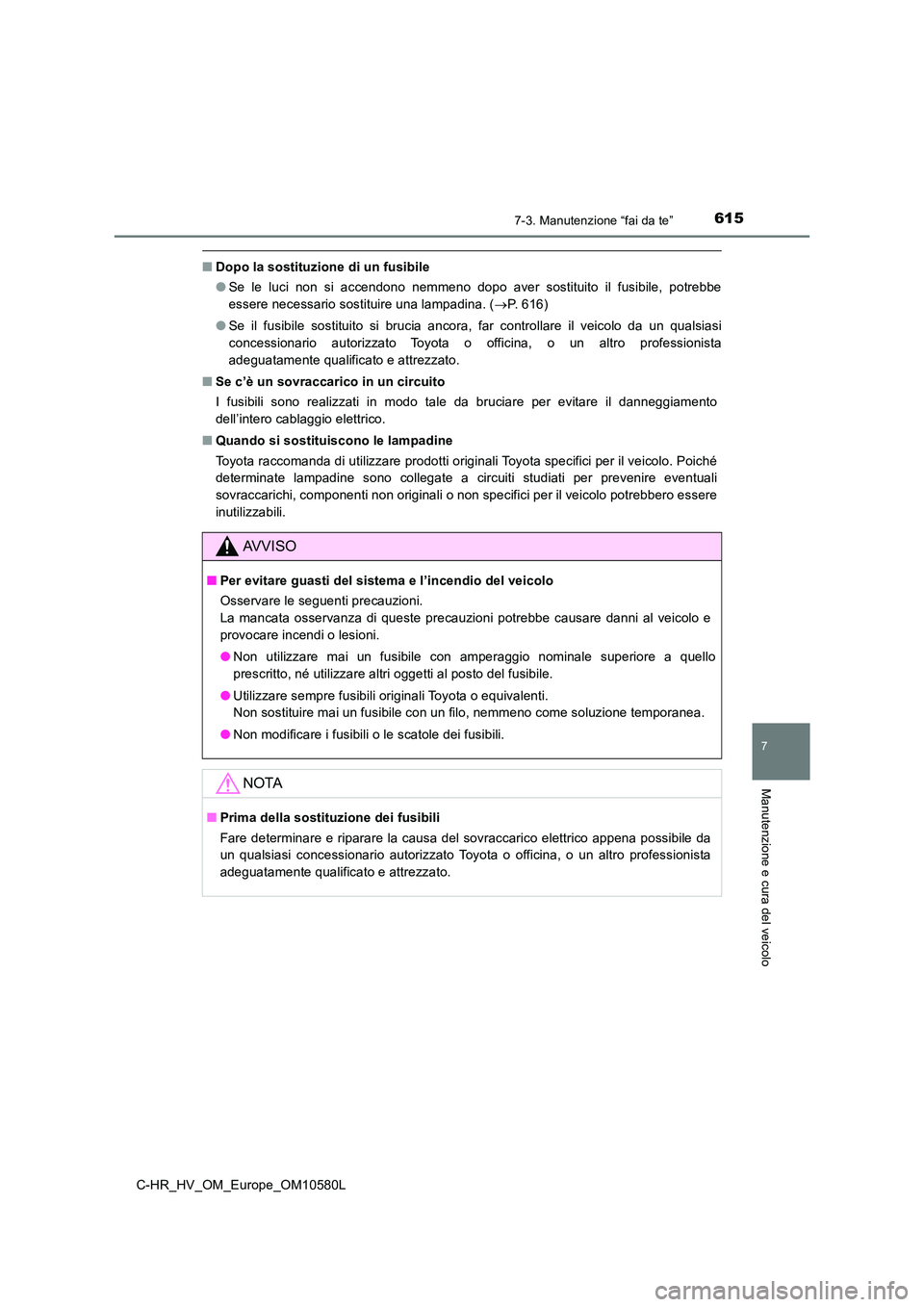

■Dopo la sostituzione di un fusibile
● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe
essere necessario sostituire una lampadina. ( P. 616)
● Se il fusibile sostituito si brucia ancora, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bruciare per evitare il danneggiamento
dell’intero cablaggio elettrico.
■ Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti originali Toyota specifici per il veicolo. Poiché
determinate lampadine sono collegate a circuiti studiati per prevenire eventuali
sovraccarichi, componenti non originali o non specifici per il veicolo potrebbero essere
inutilizzabili.
AVVISO
■ Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe causare danni al veicolo e
provocare incendi o lesioni.
● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzione temporanea.
● Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico appena possibile da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Page 616 of 760

6167-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

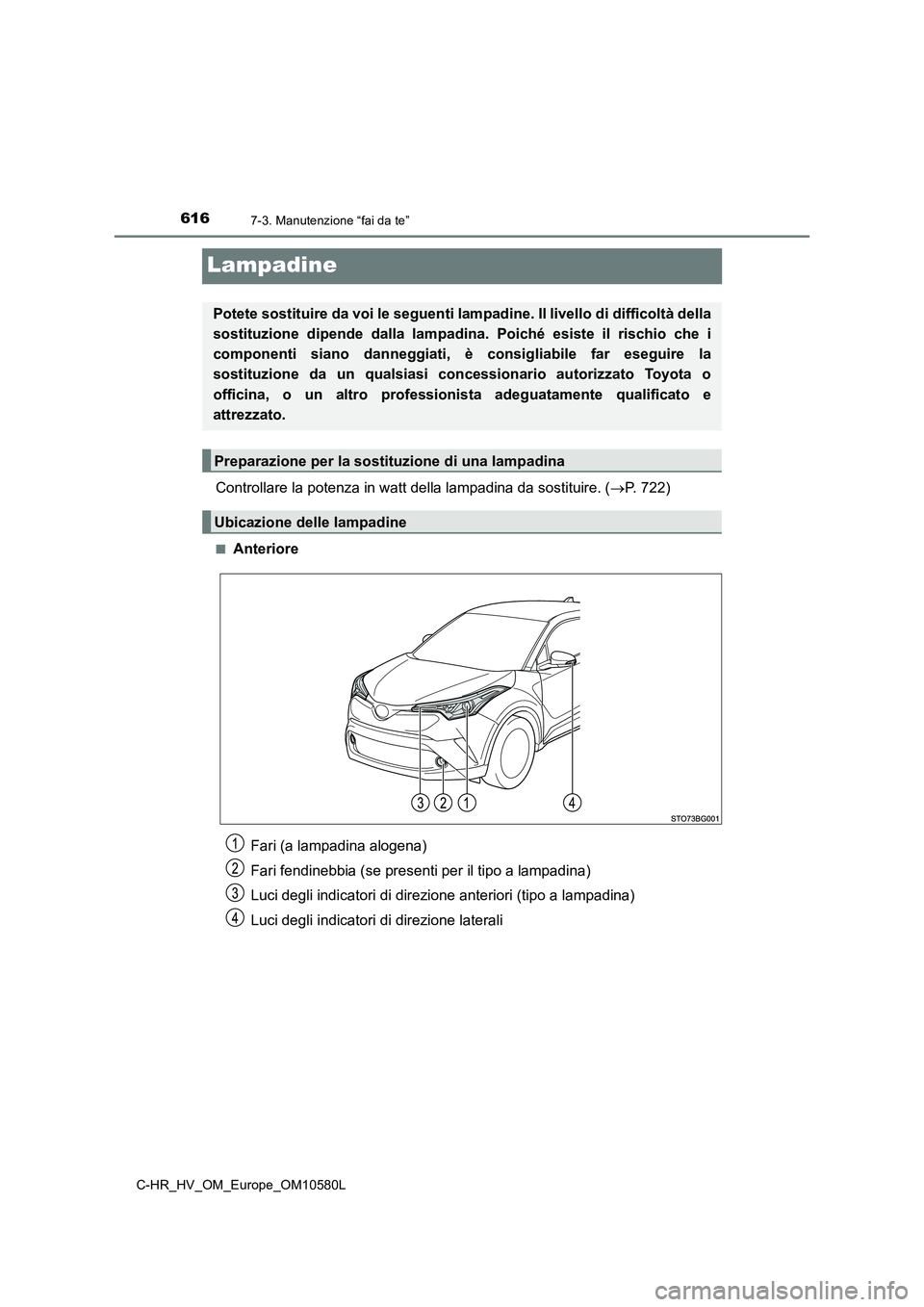

Lampadine
Controllare la potenza in watt della lampadina da sostituire. (P. 722)
■Anteriore
Potete sostituire da voi le seguenti lampadine. Il livello di difficoltà della
sostituzione dipende dalla lampadina. Poiché esiste il rischio che i
componenti siano danneggiati, è consigliabile far eseguire la
sostituzione da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionis ta adeguatamente qualificato e
attrezzato.
Preparazione per la sostituzione di una lampadina
Ubicazione delle lampadine
Fari (a lampadina alogena)
Fari fendinebbia (se presenti per il tipo a lampadina)
Luci degli indicatori di direzione anteriori (tipo a lampadina)
Luci degli indicatori di direzione laterali
Page 617 of 760

6177-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

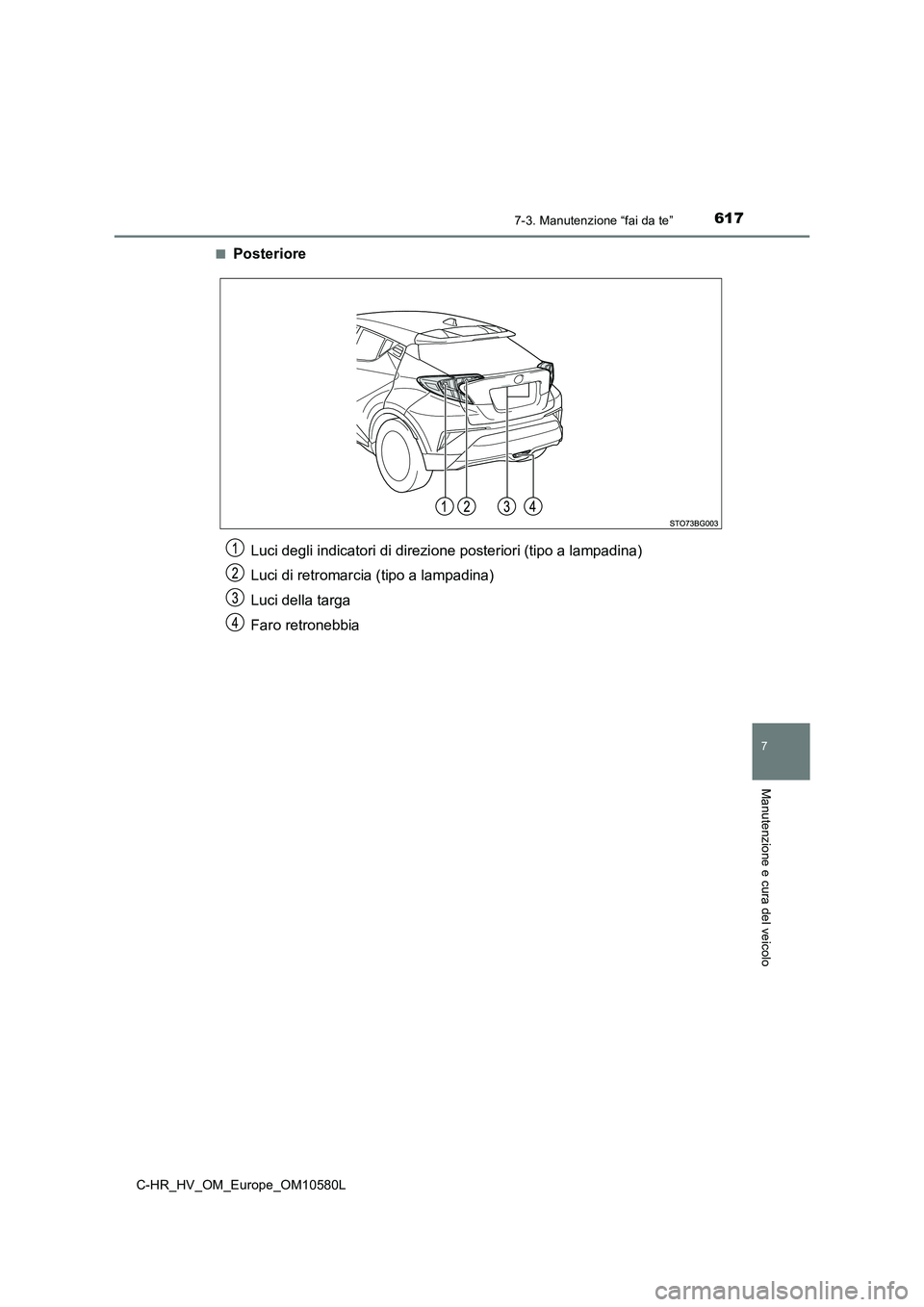

■Posteriore
Luci degli indicatori di direzione posteriori (tipo a lampadina)
Luci di retromarcia (tipo a lampadina)
Luci della targa
Faro retronebbia
Page 618 of 760

6187-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

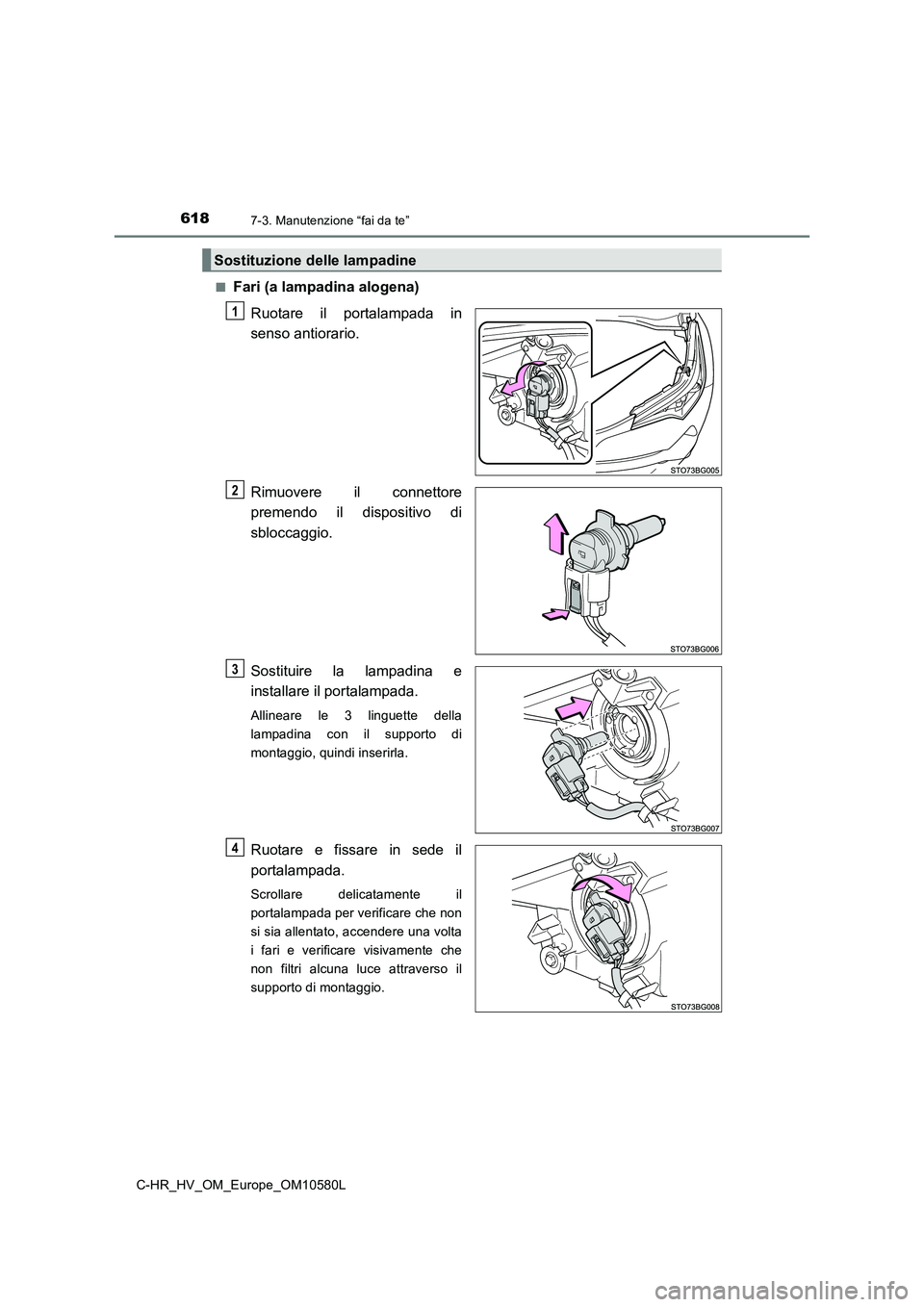

■Fari (a lampadina alogena)
Ruotare il portalampada in
senso antiorario.
Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
Sostituire la lampadina e
installare il portalampada.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede il
portalampada.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
i fari e verificare visivamente che
non filtri alcuna luce attraverso il
supporto di montaggio.
Sostituzione delle lampadine
1
2
3
4
Page 619 of 760

6197-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

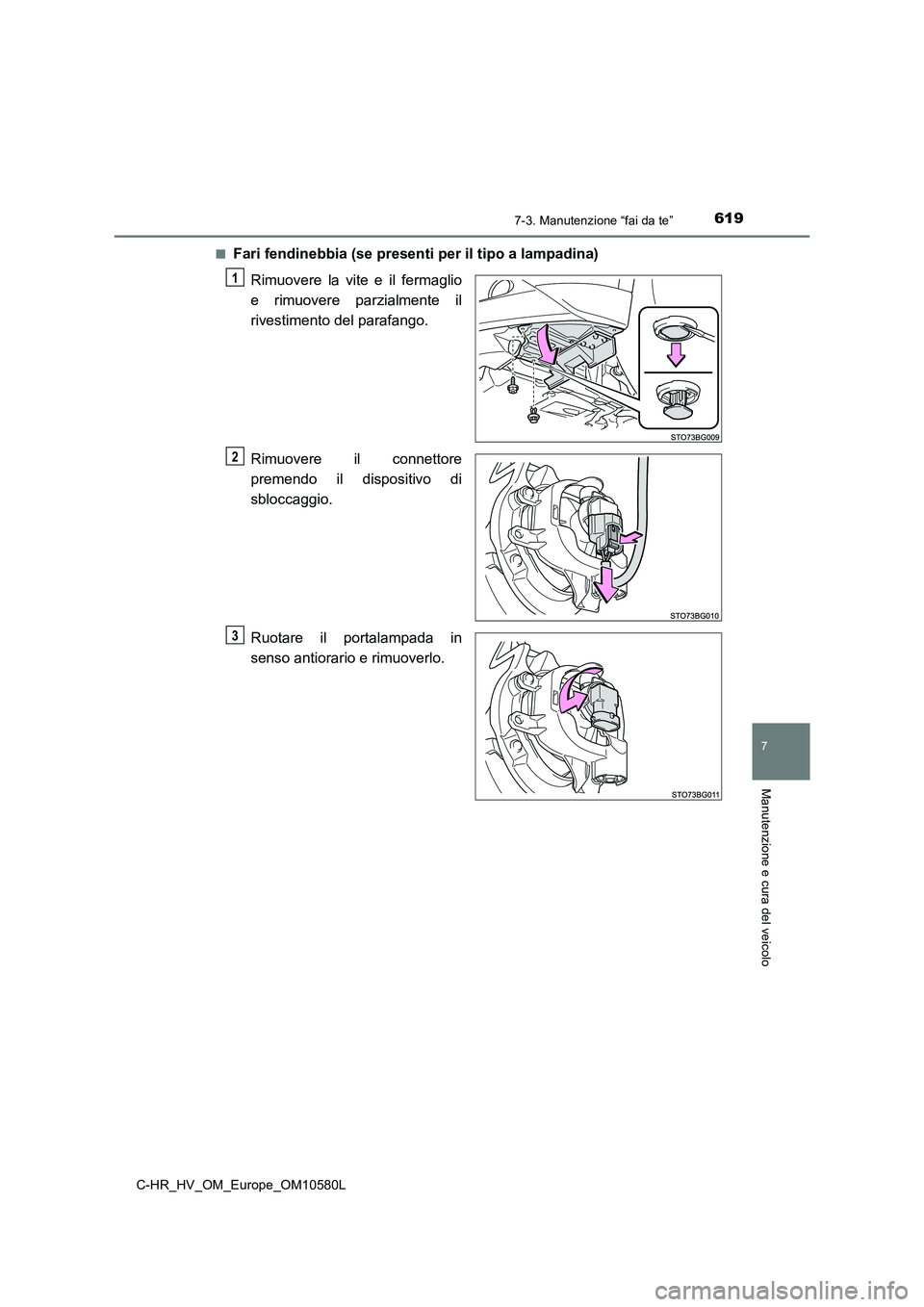

■Fari fendinebbia (se presenti per il tipo a lampadina)
Rimuovere la vite e il fermaglio
e rimuovere parzialmente il
rivestimento del parafango.
Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
Ruotare il portalampada in
senso antiorario e rimuoverlo.
1
2
3
Page 620 of 760

6207-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

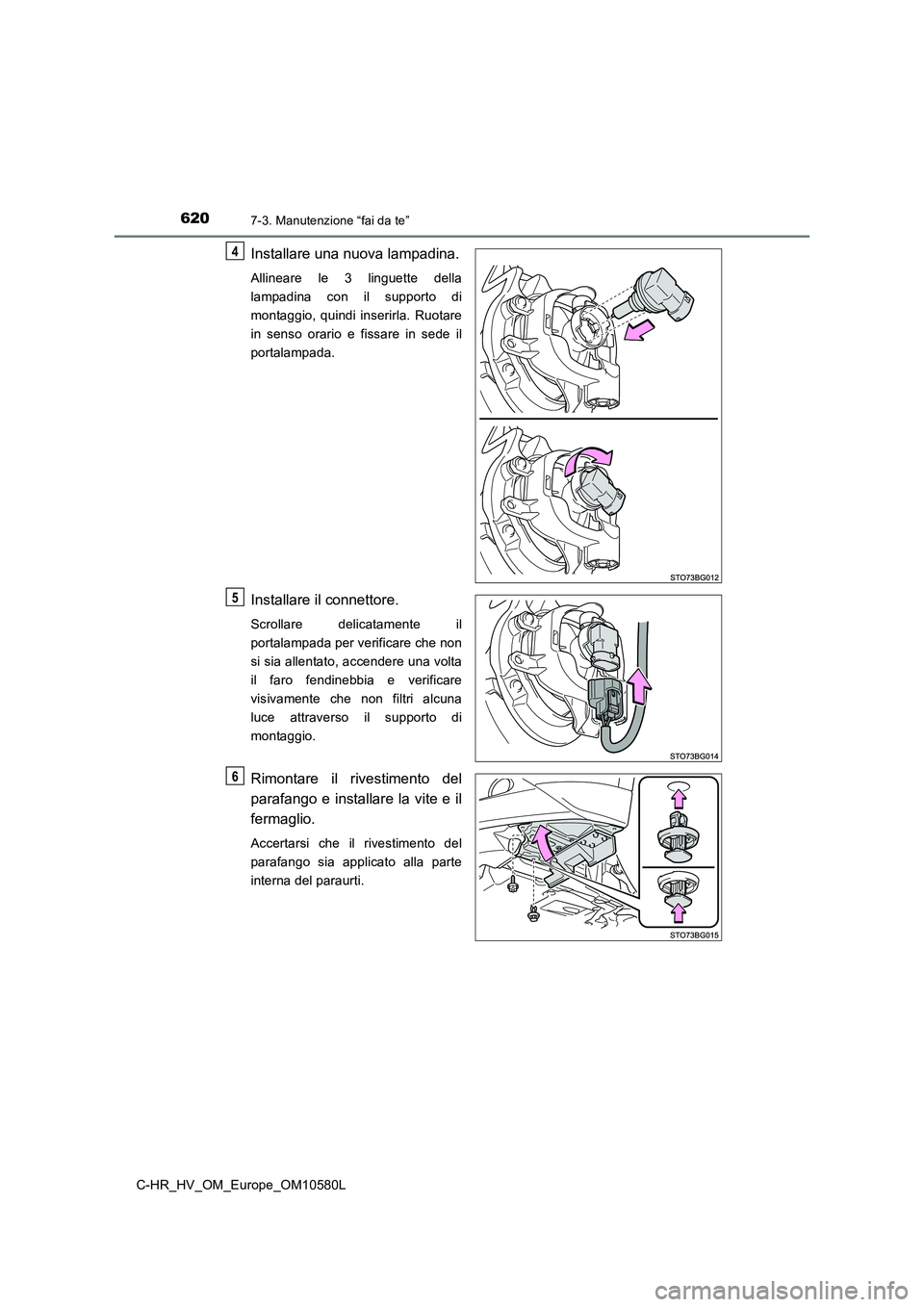

Installare una nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla. Ruotare
in senso orario e fissare in sede il
portalampada.
Installare il connettore.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
il faro fendinebbia e verificare
visivamente che non filtri alcuna
luce attraverso il supporto di
montaggio.
Rimontare il rivestimento del
parafango e installare la vite e il
fermaglio.
Accertarsi che il rivestimento del
parafango sia applicato alla parte
interna del paraurti.
4
5
6
