6518-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10580L
8
Se sono presenti anomalie

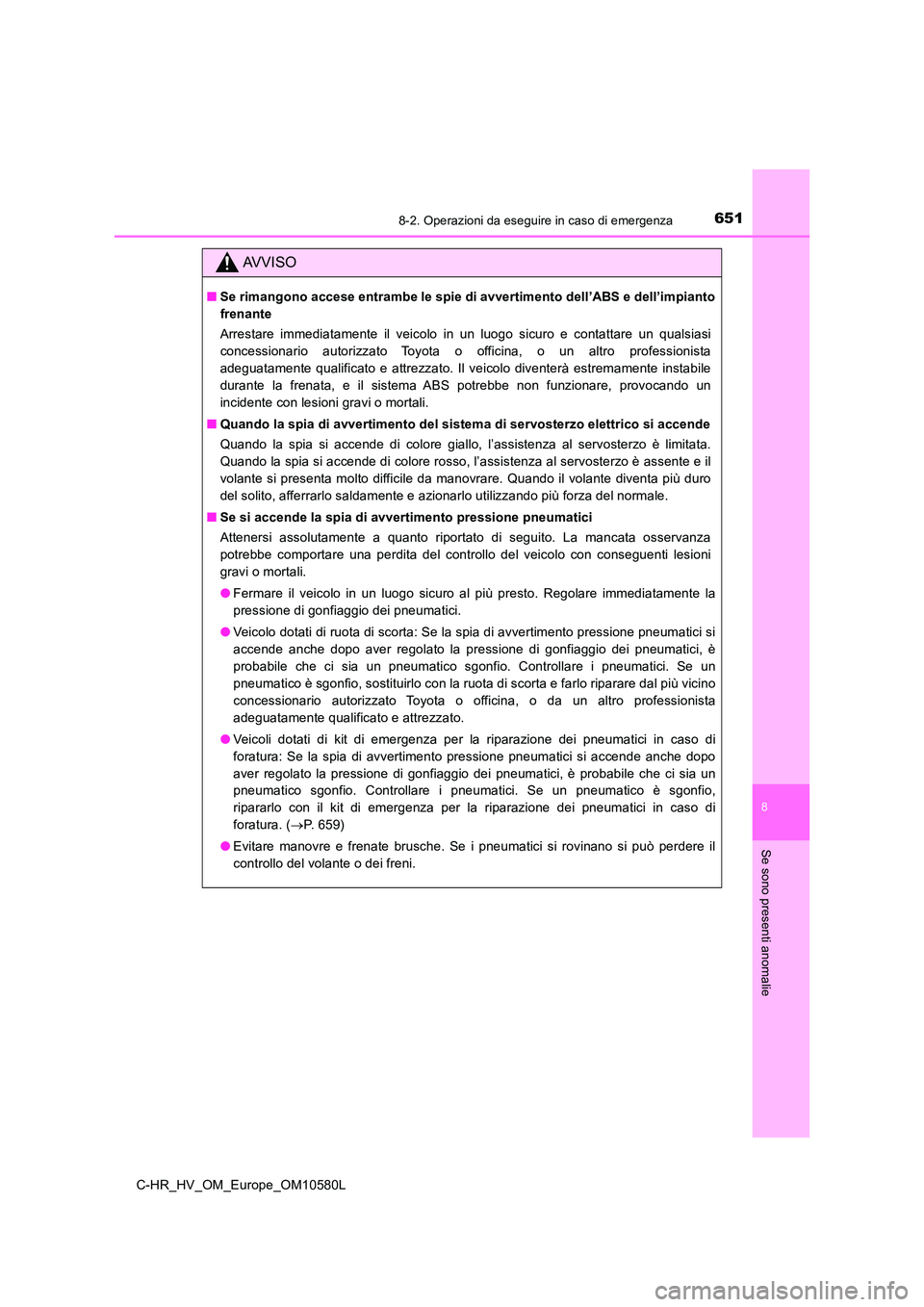

AVVISO
■Se rimangono accese entrambe le spie di avvertimento dell’ABS e dell’impianto
frenante
Arrestare immediatamente il veicolo in un luogo sicuro e contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato. Il veicolo diventerà estremamente instabile
durante la frenata, e il sistema ABS potrebbe non funzionare, provocando un
incidente con lesioni gravi o mortali.
■ Quando la spia di avvertimento del sistema di servosterzo elettrico si accende
Quando la spia si accende di colore giallo, l’assistenza al servosterzo è limitata.
Quando la spia si accende di colore rosso, l’assistenza al servosterzo è assente e il
volante si presenta molto difficile da manovrare. Quando il volante diventa più duro
del solito, afferrarlo saldamente e azionarlo utilizzando più forza del normale.
■ Se si accende la spia di avvertimento pressione pneumatici
Attenersi assolutamente a quanto riportato di seguito. La mancata osservanza
potrebbe comportare una perdita del controllo del veicolo con conseguenti lesioni
gravi o mortali.
● Fermare il veicolo in un luogo sicuro al più presto. Regolare immediatamente la
pressione di gonfiaggio dei pneumatici.
● Veicolo dotati di ruota di scorta: Se la spia di avvertimento pressione pneumatici si
accende anche dopo aver regolato la pressione di gonfiaggio dei pneumatici, è
probabile che ci sia un pneumatico sgonfio. Controllare i pneumatici. Se un
pneumatico è sgonfio, sostituirlo con la ruota di scorta e farlo riparare dal più vicino
concessionario autorizzato Toyota o officina, o da un altro professionista
adeguatamente qualificato e attrezzato.
● Veicoli dotati di kit di emergenza per la riparazione dei pneumatici in caso di
foratura: Se la spia di avvertimento pressione pneumatici si accende anche dopo
aver regolato la pressione di gonfiaggio dei pneumatici, è probabile che ci sia un
pneumatico sgonfio. Controllare i pneumatici. Se un pneumatico è sgonfio,
ripararlo con il kit di emergenza per la riparazione dei pneumatici in caso di
foratura. ( P. 6 5 9 )
● Evitare manovre e frenate brusche. Se i pneumatici si rovinano si può perdere il
controllo del volante o dei freni.

6528-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10580L

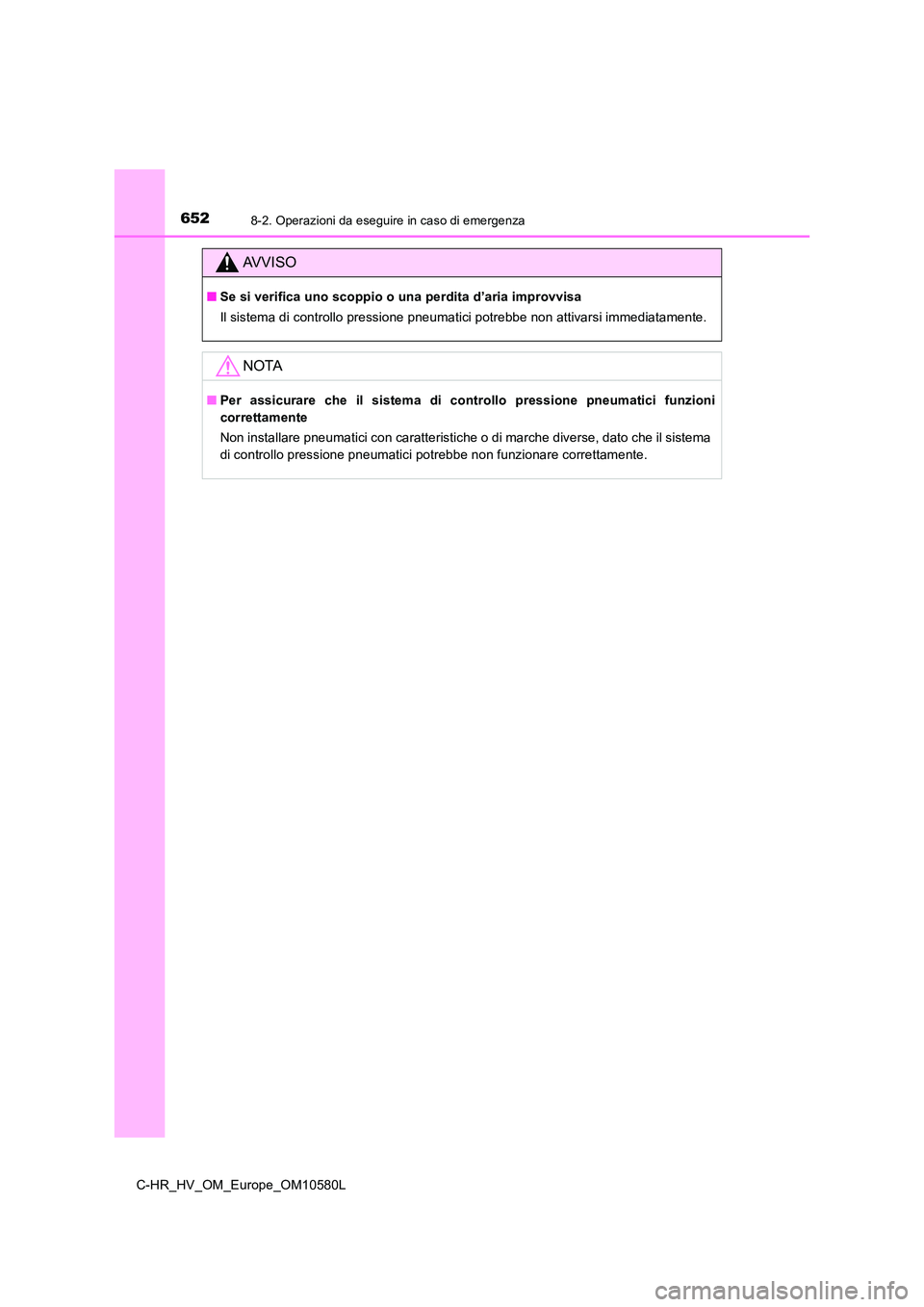

AVVISO
■Se si verifica uno scoppio o una perdita d’aria improvvisa
Il sistema di controllo pressione pneumatici potrebbe non attivarsi immediatamente.
NOTA
■ Per assicurare che il sistema di controllo pressione pneumatici funzioni
correttamente
Non installare pneumatici con caratteristiche o di marche diverse, dato che il sistema
di controllo pressione pneumatici potrebbe non funzionare correttamente.

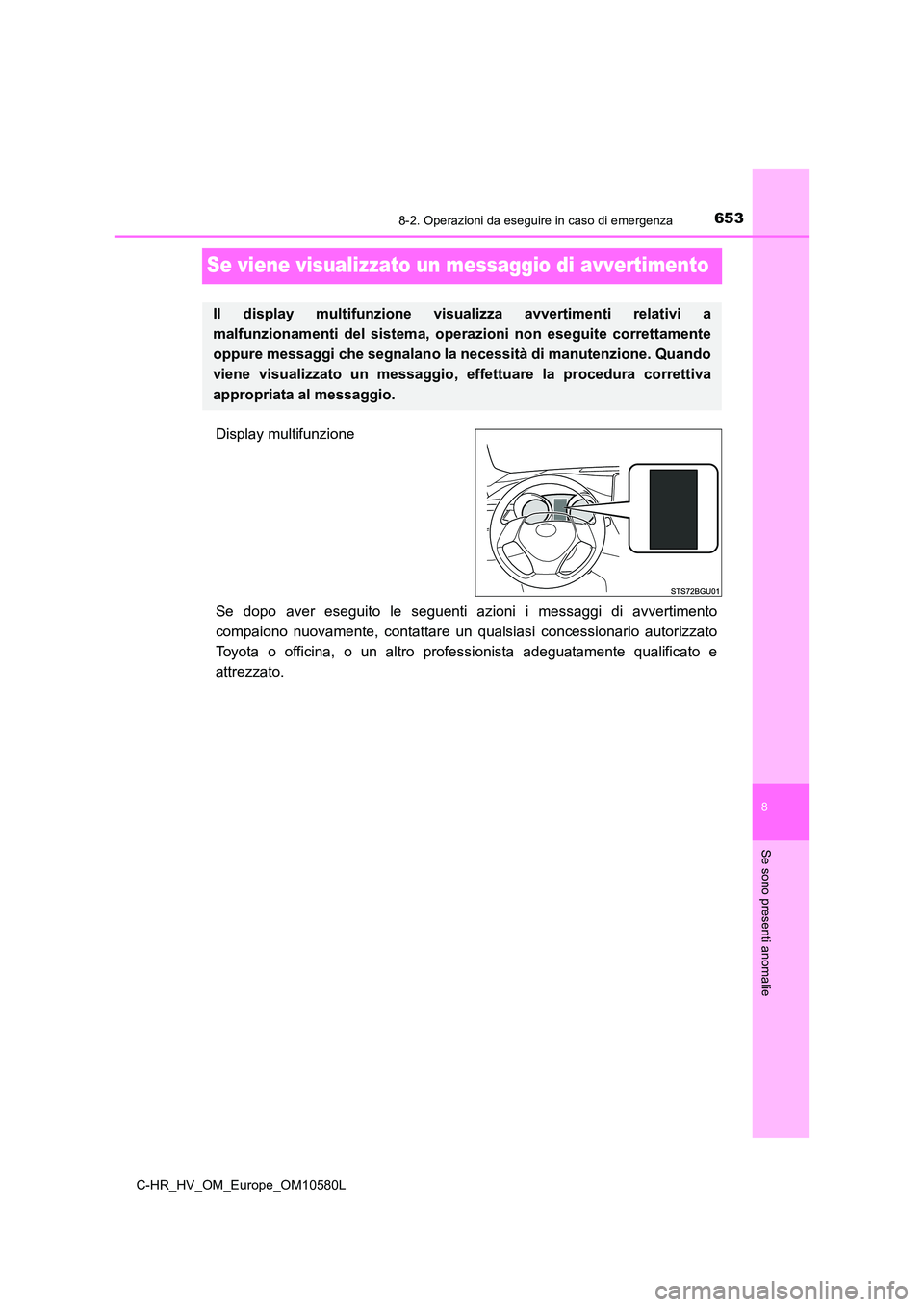

6538-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10580L
8
Se sono presenti anomalie
Se viene visualizzato un messaggio di avvertimento
Display multifunzione
Se dopo aver eseguito le seguenti azioni i messaggi di avvertimento
compaiono nuovamente, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
Il display multifunzione visualizza avvertimenti relativi a
malfunzionamenti del sistema, operazioni non eseguite correttamente
oppure messaggi che segnalano la necessità di manutenzione. Quando
viene visualizzato un messaggio, effettuare la procedura correttiva
appropriata al messaggio.

6548-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10580L

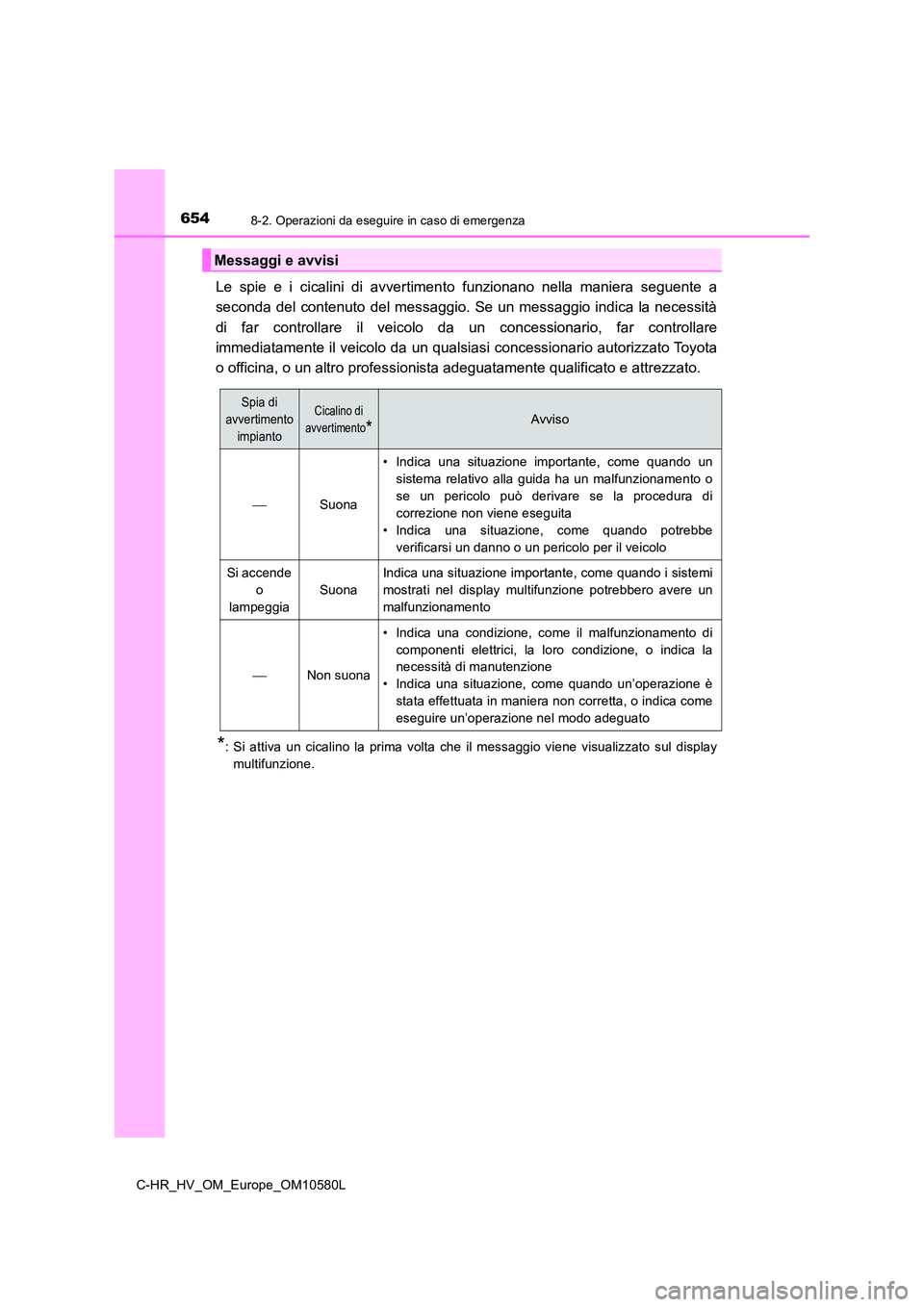

Le spie e i cicalini di avvertimento funzionano nella maniera seguente a
seconda del contenuto del messaggio. Se un messaggio indica la necessità
di far controllare il veicolo da un concessionario, far controllare
immediatamente il veicolo da un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
*: Si attiva un cicalino la prima volta che il messaggio viene visualizzato sul display
multifunzione.
Messaggi e avvisi
Spia di
avvertimento
impianto
Cicalino di
avvertimento*Avviso
Suona
• Indica una situazione importante, come quando un
sistema relativo alla guida ha un malfunzionamento o
se un pericolo può derivare se la procedura di
correzione non viene eseguita
• Indica una situazione, come quando potrebbe
verificarsi un danno o un pericolo per il veicolo
Si accende
o
lampeggia
Suona
Indica una situazione importante, come quando i sistemi
mostrati nel display multifunzione potrebbero avere un
malfunzionamento
Non suona
• Indica una condizione, come il malfunzionamento di
componenti elettrici, la loro condizione, o indica la
necessità di manutenzione
• Indica una situazione, come quando un’operazione è
stata effettuata in maniera non corretta, o indica come
eseguire un’operazione nel modo adeguato

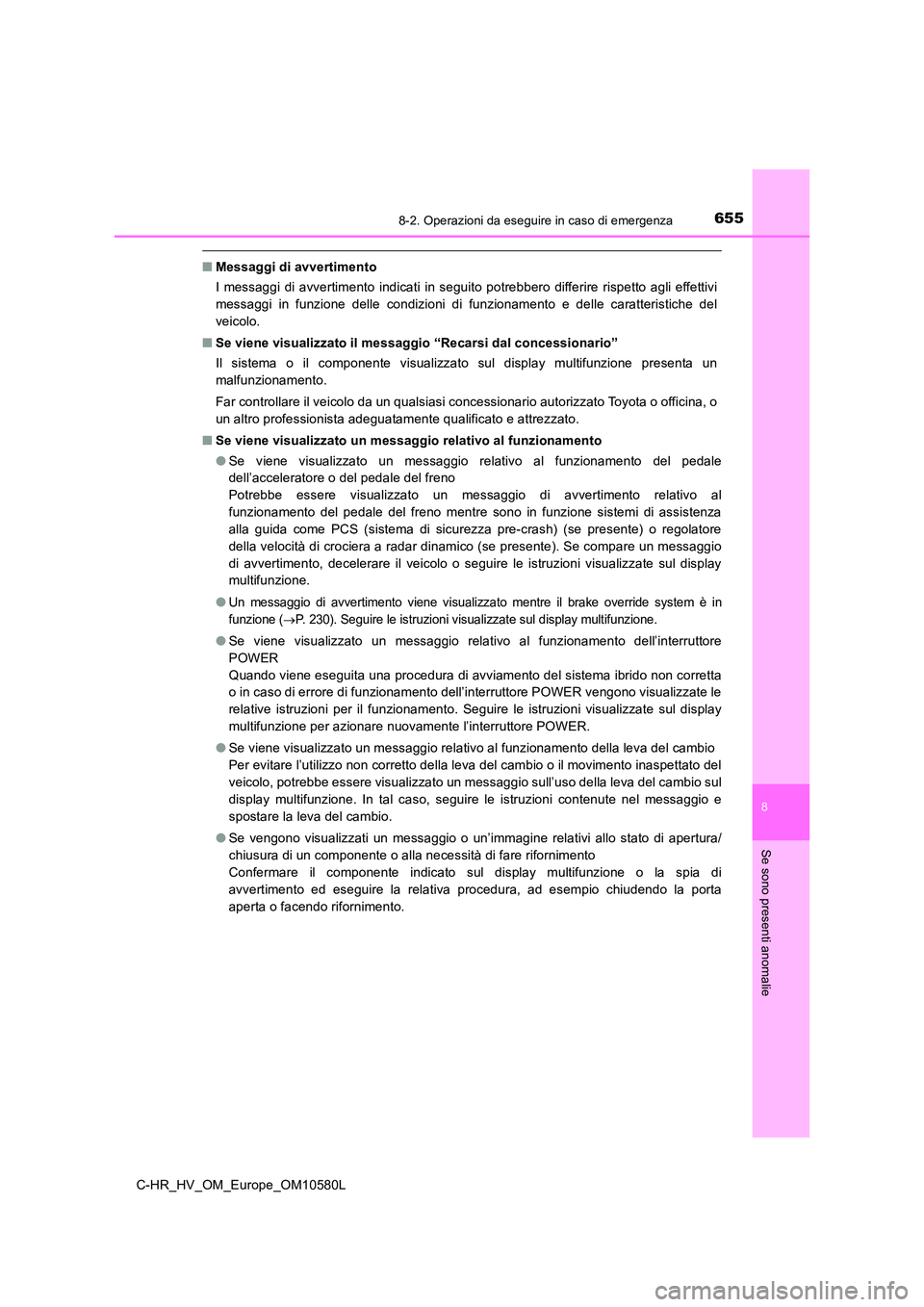

6558-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10580L
8
Se sono presenti anomalie
■Messaggi di avvertimento
I messaggi di avvertimento indicati in seguito potrebbero differire rispetto agli effettivi
messaggi in funzione delle condizioni di funzionamento e delle caratteristiche del
veicolo.
■ Se viene visualizzato il messaggio “Recarsi dal concessionario”
Il sistema o il componente visualizzato sul display multifunzione presenta un
malfunzionamento.
Far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
■ Se viene visualizzato un messaggio relativo al funzionamento
● Se viene visualizzato un messaggio relativo al funzionamento del pedale
dell’acceleratore o del pedale del freno
Potrebbe essere visualizzato un messaggio di avvertimento relativo al
funzionamento del pedale del freno mentre sono in funzione sistemi di assistenza
alla guida come PCS (sistema di sicurezza pre-crash) (se presente) o regolatore
della velocità di crociera a radar dinamico (se presente). Se compare un messaggio
di avvertimento, decelerare il veicolo o seguire le istruzioni visualizzate sul display
multifunzione.
●Un messaggio di avvertimento viene visualizzato mentre il brake override system è in
funzione (P. 230). Seguire le istruzioni visualizzate sul display multifunzione.
● Se viene visualizzato un messaggio relativo al funzionamento dell’interruttore
POWER
Quando viene eseguita una procedura di avviamento del sistema ibrido non corretta
o in caso di errore di funzionamento dell’interruttore POWER vengono visualizzate le
relative istruzioni per il funzionamento. Seguire le istruzioni visualizzate sul display
multifunzione per azionare nuovamente l’interruttore POWER.
● Se viene visualizzato un messaggio relativo al funzionamento della leva del cambio
Per evitare l’utilizzo non corretto della leva del cambio o il movimento inaspettato del
veicolo, potrebbe essere visualizzato un messaggio sull’uso della leva del cambio sul
display multifunzione. In tal caso, seguire le istruzioni contenute nel messaggio e
spostare la leva del cambio.
● Se vengono visualizzati un messaggio o un’immagine relativi allo stato di apertura/
chiusura di un componente o alla necessità di fare rifornimento
Confermare il componente indicato sul display multifunzione o la spia di
avvertimento ed eseguire la relativa procedura, ad esempio chiudendo la porta
aperta o facendo rifornimento.

6568-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10580L

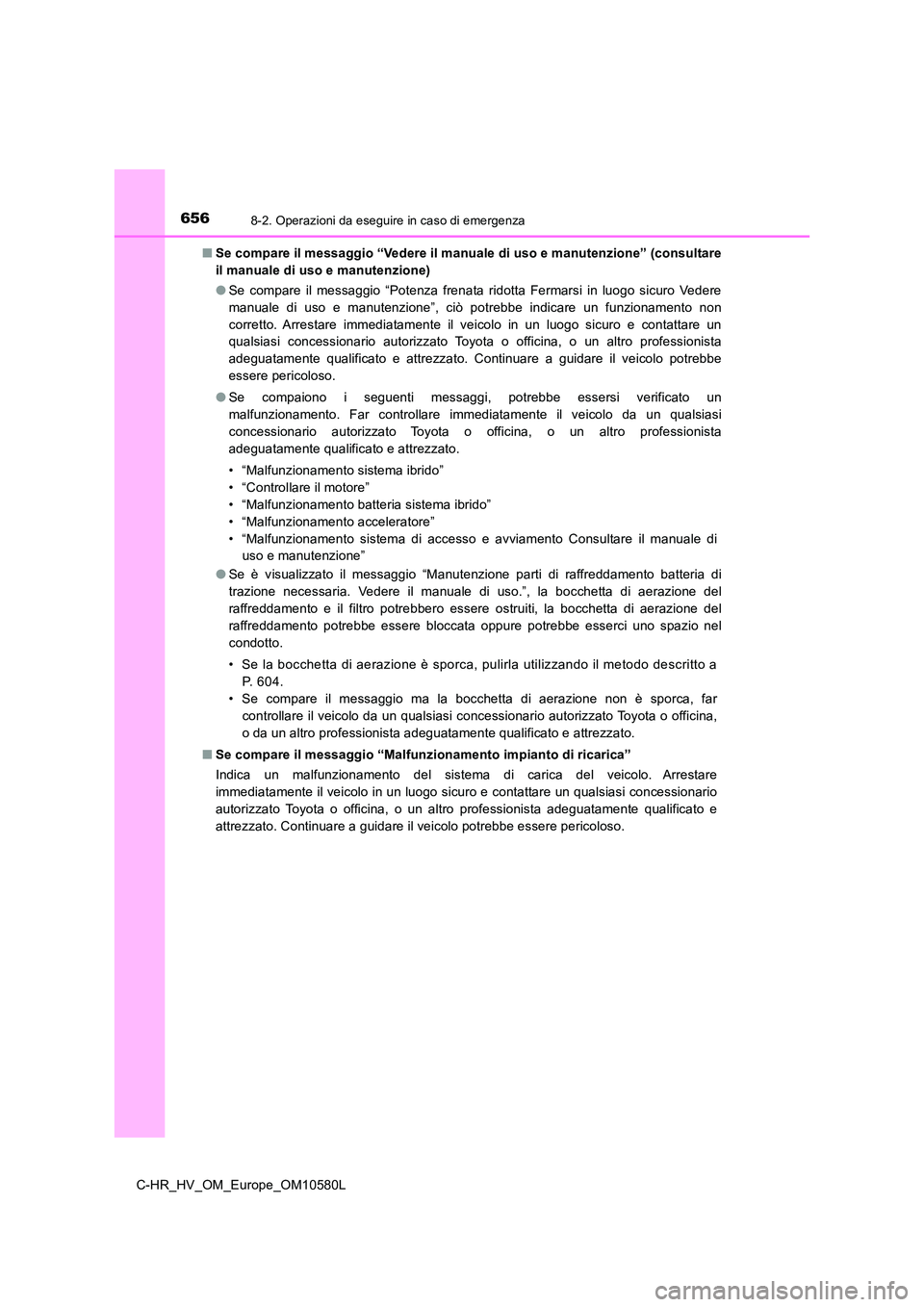

■ Se compare il messaggio “Vedere il manuale di uso e manutenzione” (consultare
il manuale di uso e manutenzione)
● Se compare il messaggio “Potenza frenata ridotta Fermarsi in luogo sicuro Vedere
manuale di uso e manutenzione”, ciò potrebbe indicare un funzionamento non
corretto. Arrestare immediatamente il veicolo in un luogo sicuro e contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato. Continuare a guidare il veicolo potrebbe
essere pericoloso.
● Se compaiono i seguenti messaggi, potrebbe essersi verificato un
malfunzionamento. Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
• “Malfunzionamento sistema ibrido”
• “Controllare il motore”
• “Malfunzionamento batteria sistema ibrido”
• “Malfunzionamento acceleratore”
• “Malfunzionamento sistema di accesso e avviamento Consultare il manuale di
uso e manutenzione”
● Se è visualizzato il messaggio “Manutenzione parti di raffreddamento batteria di
trazione necessaria. Vedere il manuale di uso.”, la bocchetta di aerazione del
raffreddamento e il filtro potrebbero essere ostruiti, la bocchetta di aerazione del
raffreddamento potrebbe essere bloccata oppure potrebbe esserci uno spazio nel
condotto.
• Se la bocchetta di aerazione è sporca, pulirla utilizzando il metodo descritto a
P. 604.
• Se compare il messaggio ma la bocchetta di aerazione non è sporca, far
controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina,
o da un altro professionista adeguatamente qualificato e attrezzato.
■ Se compare il messaggio “Malfunzionamento impianto di ricarica”
Indica un malfunzionamento del sistema di carica del veicolo. Arrestare
immediatamente il veicolo in un luogo sicuro e contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato. Continuare a guidare il veicolo potrebbe essere pericoloso.

6578-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10580L
8
Se sono presenti anomalie

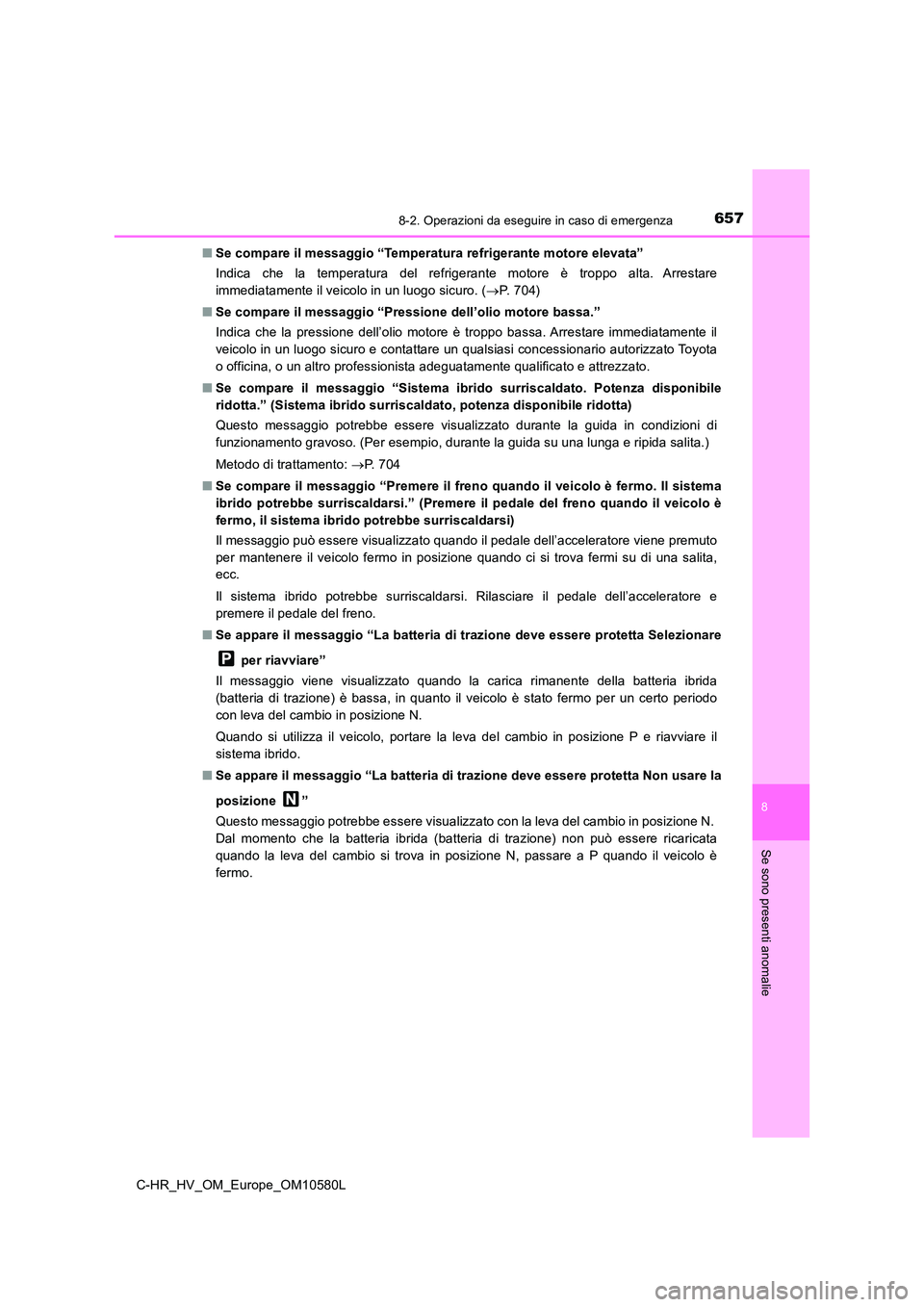

■Se compare il messaggio “Temperatura refrigerante motore elevata”
Indica che la temperatura del refrigerante motore è troppo alta. Arrestare
immediatamente il veicolo in un luogo sicuro. ( P. 7 0 4 )
■ Se compare il messaggio “Pressione dell’olio motore bassa.”
Indica che la pressione dell’olio motore è troppo bassa. Arrestare immediatamente il
veicolo in un luogo sicuro e contattare un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
■ Se compare il messaggio “Sistema ibrido surriscaldato. Potenza disponibile
ridotta.” (Sistema ibrido surriscaldato, potenza disponibile ridotta)
Questo messaggio potrebbe essere visualizzato durante la guida in condizioni di
funzionamento gravoso. (Per esempio, durante la guida su una lunga e ripida salita.)
Metodo di trattamento: P. 704
■ Se compare il messaggio “Premere il freno quando il veicolo è fermo. Il sistema
ibrido potrebbe surriscaldarsi.” (Premere il pedale del freno quando il veicolo è
fermo, il sistema ibrido potrebbe surriscaldarsi)
Il messaggio può essere visualizzato quando il pedale dell’acceleratore viene premuto
per mantenere il veicolo fermo in posizione quando ci si trova fermi su di una salita,
ecc.
Il sistema ibrido potrebbe surriscaldarsi. Rilasciare il pedale dell’acceleratore e
premere il pedale del freno.
■ Se appare il messaggio “La batteria di trazione deve essere protetta Selezionare
per riavviare”
Il messaggio viene visualizzato quando la carica rimanente della batteria ibrida
(batteria di trazione) è bassa, in quanto il veicolo è stato fermo per un certo periodo
con leva del cambio in posizione N.
Quando si utilizza il veicolo, portare la leva del cambio in posizione P e riavviare il
sistema ibrido.
■ Se appare il messaggio “La batteria di trazione deve essere protetta Non usare la
posizione ”
Questo messaggio potrebbe essere visualizzato con la leva del cambio in posizione N.
Dal momento che la batteria ibrida (batteria di trazione) non può essere ricaricata
quando la leva del cambio si trova in posizione N, passare a P quando il veicolo è
fermo.

6588-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10580L

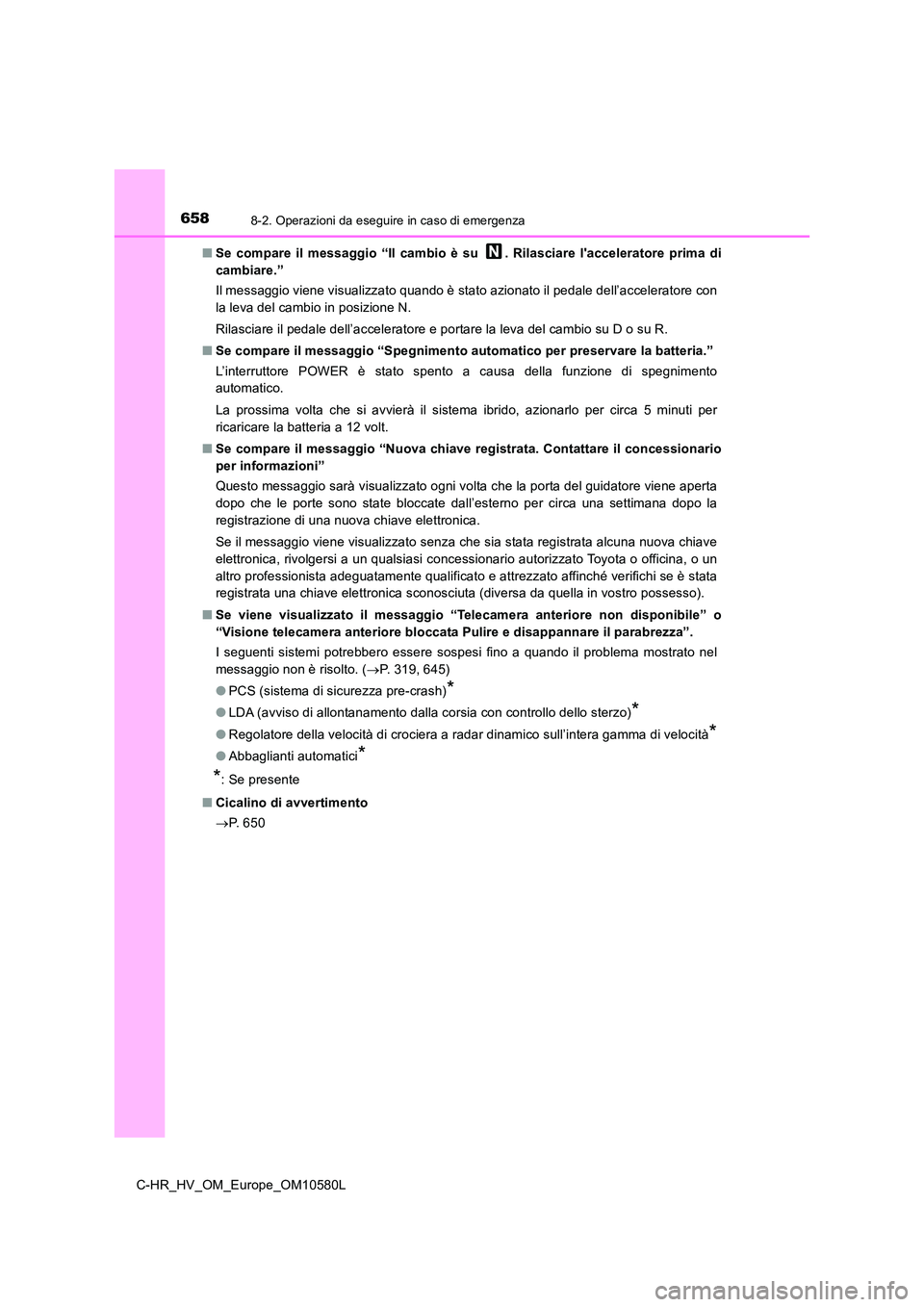

■ Se compare il messaggio “Il cambio è su . Rilasciare l'acceleratore prima di
cambiare.”
Il messaggio viene visualizzato quando è stato azionato il pedale dell’acceleratore con
la leva del cambio in posizione N.
Rilasciare il pedale dell’acceleratore e portare la leva del cambio su D o su R.
■ Se compare il messaggio “Spegnimento automatico per preservare la batteria.”
L’interruttore POWER è stato spento a causa della funzione di spegnimento
automatico.
La prossima volta che si avvierà il sistema ibrido, azionarlo per circa 5 minuti per
ricaricare la batteria a 12 volt.
■ Se compare il messaggio “Nuova chiave registrata. Contattare il concessionario
per informazioni”
Questo messaggio sarà visualizzato ogni volta che la porta del guidatore viene aperta
dopo che le porte sono state bloccate dall’esterno per circa una settimana dopo la
registrazione di una nuova chiave elettronica.
Se il messaggio viene visualizzato senza che sia stata registrata alcuna nuova chiave
elettronica, rivolgersi a un qualsiasi concessionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato affinché verifichi se è stata
registrata una chiave elettronica sconosciuta (diversa da quella in vostro possesso).
■ Se viene visualizzato il messaggio “Telecamera anteriore non disponibile” o
“Visione telecamera anteriore bloccata Pulire e disappannare il parabrezza”.
I seguenti sistemi potrebbero essere sospesi fino a quando il problema mostrato nel
messaggio non è risolto. ( P. 319, 645)
● PCS (sistema di sicurezza pre-crash)*
●LDA (avviso di allontanamento dalla corsia con controllo dello sterzo)*
●Regolatore della velocità di crociera a radar dinamico sull’intera gamma di velocità*
●Abbaglianti automatici*
*: Se presente
■ Cicalino di avvertimento
 P. 6 5 0

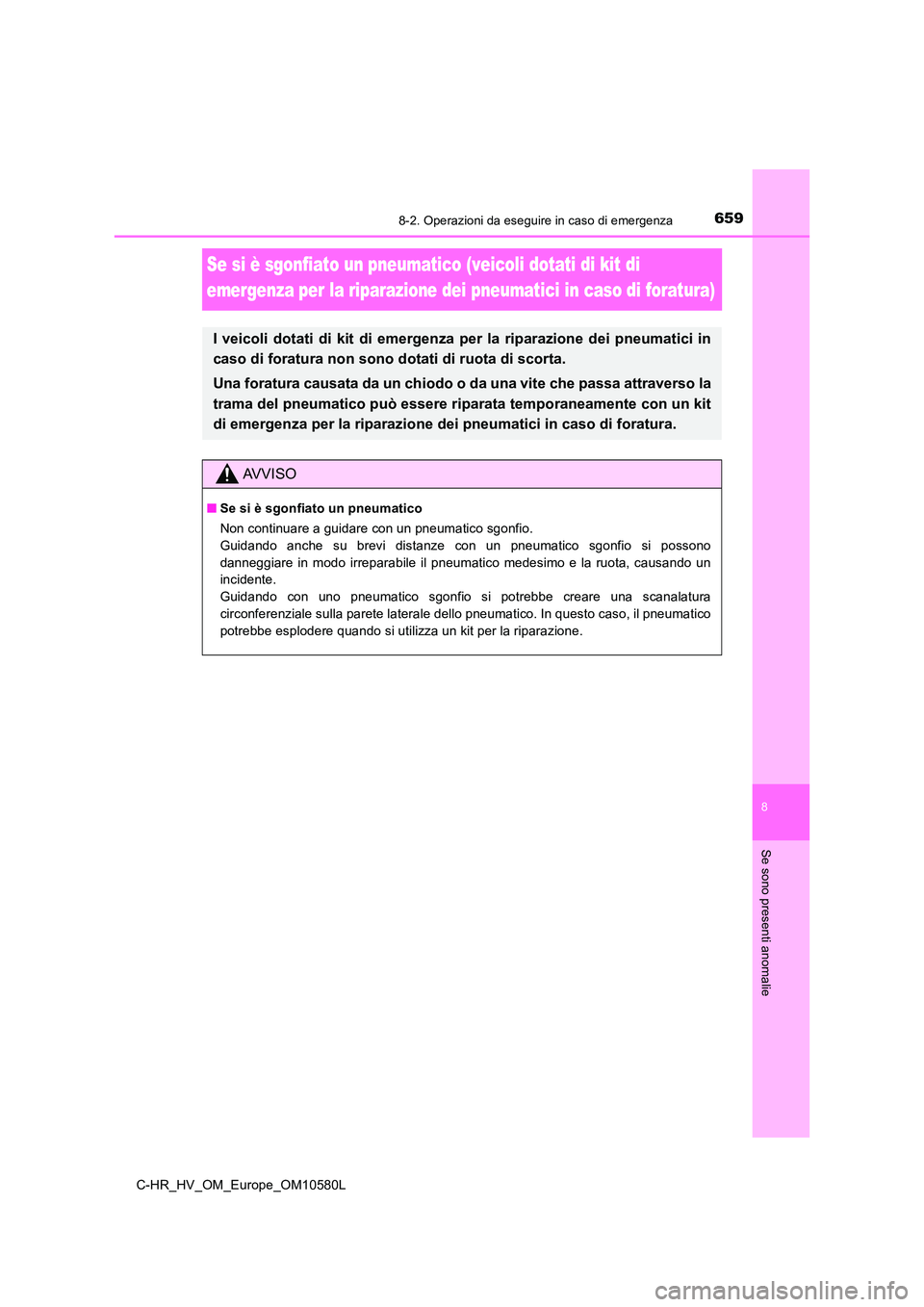

6598-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10580L
8
Se sono presenti anomalie
Se si è sgonfiato un pneumatico (veicoli dotati di kit di
emergenza per la riparazione dei pneumatici in caso di foratura)
I veicoli dotati di kit di emergenza per la riparazione dei pneumatici in
caso di foratura non sono dotati di ruota di scorta.
Una foratura causata da un chiodo o da una vite che passa attraverso la
trama del pneumatico può essere ripa rata temporaneamente con un kit
di emergenza per la riparazione dei pneumatici in caso di foratura.
AVVISO
■ Se si è sgonfiato un pneumatico
Non continuare a guidare con un pneumatico sgonfio.
Guidando anche su brevi distanze con un pneumatico sgonfio si possono
danneggiare in modo irreparabile il pneumatico medesimo e la ruota, causando un
incidente.
Guidando con uno pneumatico sgonfio si potrebbe creare una scanalatura
circonferenziale sulla parete laterale dello pneumatico. In questo caso, il pneumatico
potrebbe esplodere quando si utilizza un kit per la riparazione.

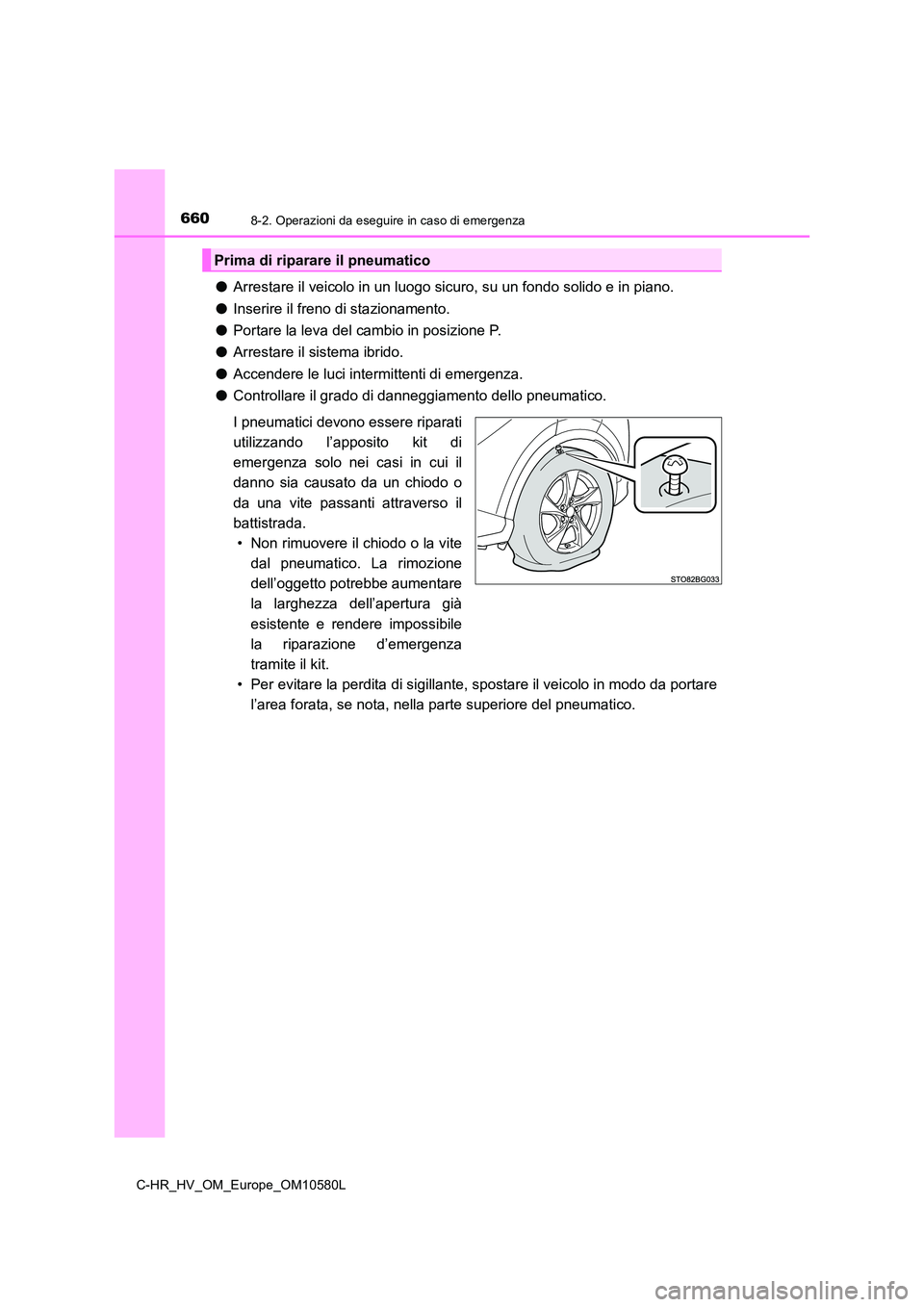

6608-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10580L
●Arrestare il veicolo in un luogo sicuro, su un fondo solido e in piano.
● Inserire il freno di stazionamento.
● Portare la leva del cambio in posizione P.
● Arrestare il sistema ibrido.
● Accendere le luci intermittenti di emergenza.
● Controllare il grado di danneggiamento dello pneumatico.
I pneumatici devono essere riparati
utilizzando l’apposito kit di
emergenza solo nei casi in cui il
danno sia causato da un chiodo o
da una vite passanti attraverso il
battistrada.
• Non rimuovere il chiodo o la vite
dal pneumatico. La rimozione
dell’oggetto potrebbe aumentare
la larghezza dell’apertura già
esistente e rendere impossibile
la riparazione d’emergenza
tramite il kit.
• Per evitare la perdita di sigillante, spostare il veicolo in modo da portare
l’area forata, se nota, nella parte superiore del pneumatico.
Prima di riparare il pneumatico
