TOYOTA C-HR 2019 Bruksanvisningar (in Swedish)

5416 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel

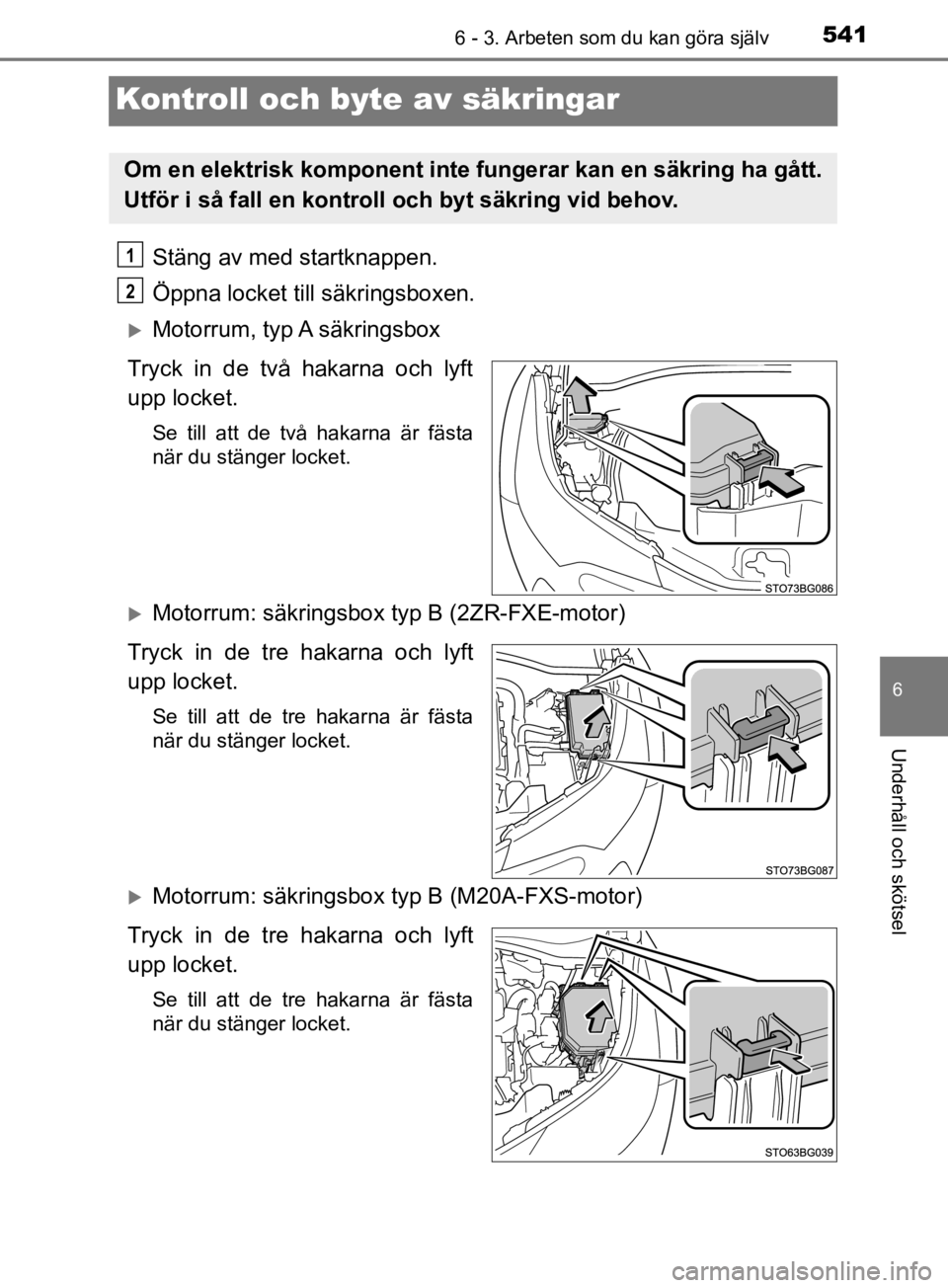

Kontroll och byte av säkringar
Stäng av med startknappen.
Öppna locket till säkringsboxen.
Motorrum, typ A säkringsbox
Tryck in de två hakarna och lyft
upp locket.
Se till att de två hakarna är fästa
när du stänger locket.
Motorrum: säkringsbox typ B (2ZR-FXE-motor)
Tryck in de tre hakarna och lyft
upp locket.
Se till att de tre hakarna är fästa
när du stänger locket.
Motorrum: säkringsbox typ B (M20A-FXS-motor)
Tryck in de tre hakarna och lyft
upp locket.
Se till att de tre hakarna är fästa
när du stänger locket.
Om en elektrisk komponent inte fungerar kan en säkring ha gått.
Utför i så fall en kontroll och byt säkring vid behov.
1
2
OM10647SE.book Page 541 Monday, November 18, 2019 9:19 AM

5426 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE

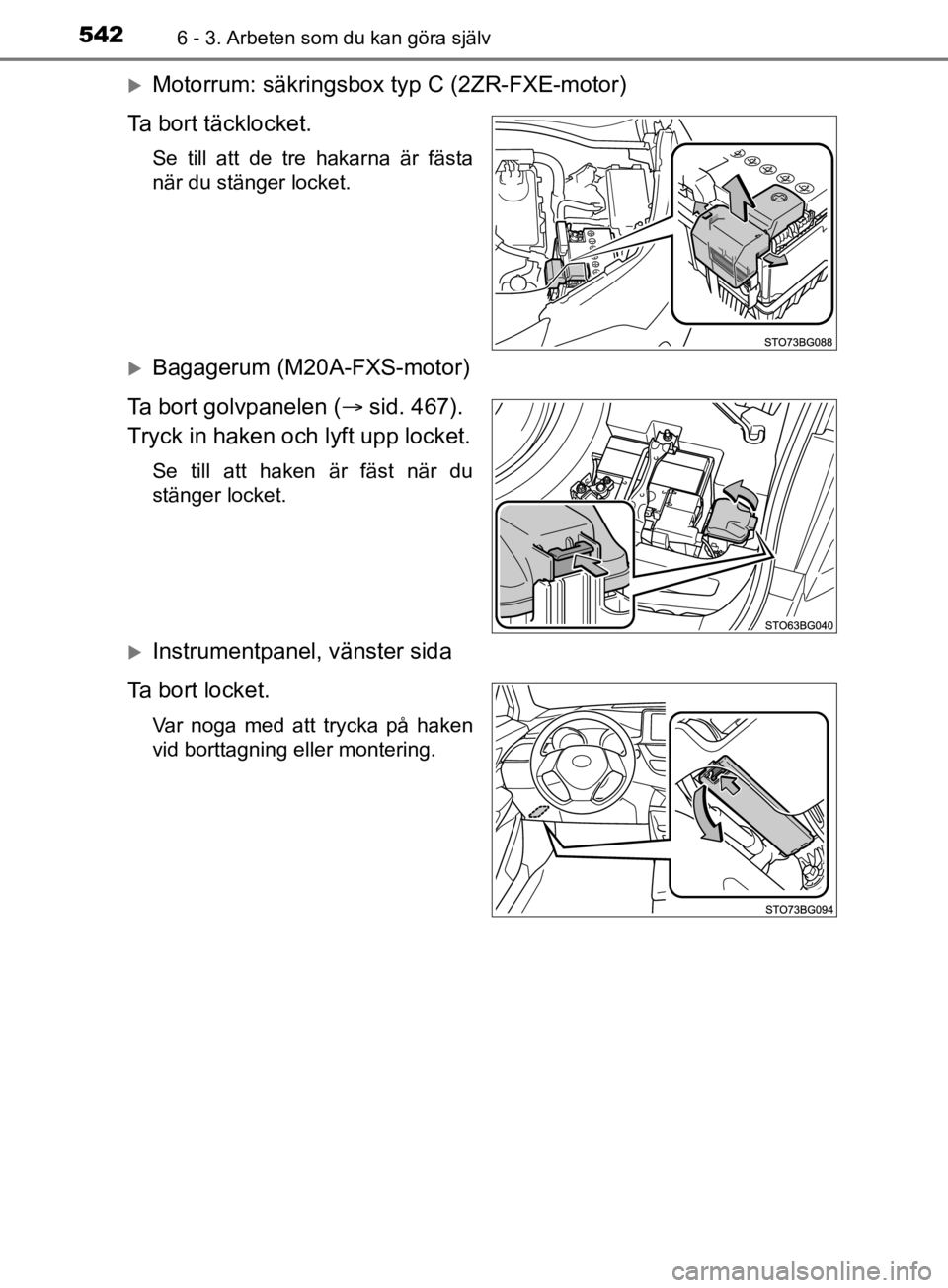

Motorrum: säkringsbox typ C (2ZR-FXE-motor)
Ta bort täcklocket.
Se till att de tre hakarna är fästa
när du stänger locket.
Bagagerum (M20A-FXS-motor)
Ta bort golvpanelen ( sid. 467).
Tryck in haken och lyft upp locket.
Se till att haken är fäst när du
stänger locket.
Instrumentpanel, vänster sida
Ta bort locket.
Var noga med att trycka på haken
vid borttagning eller montering.
OM10647SE.book Page 542 Monday, November 18, 2019 9:19 AM

5436 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel

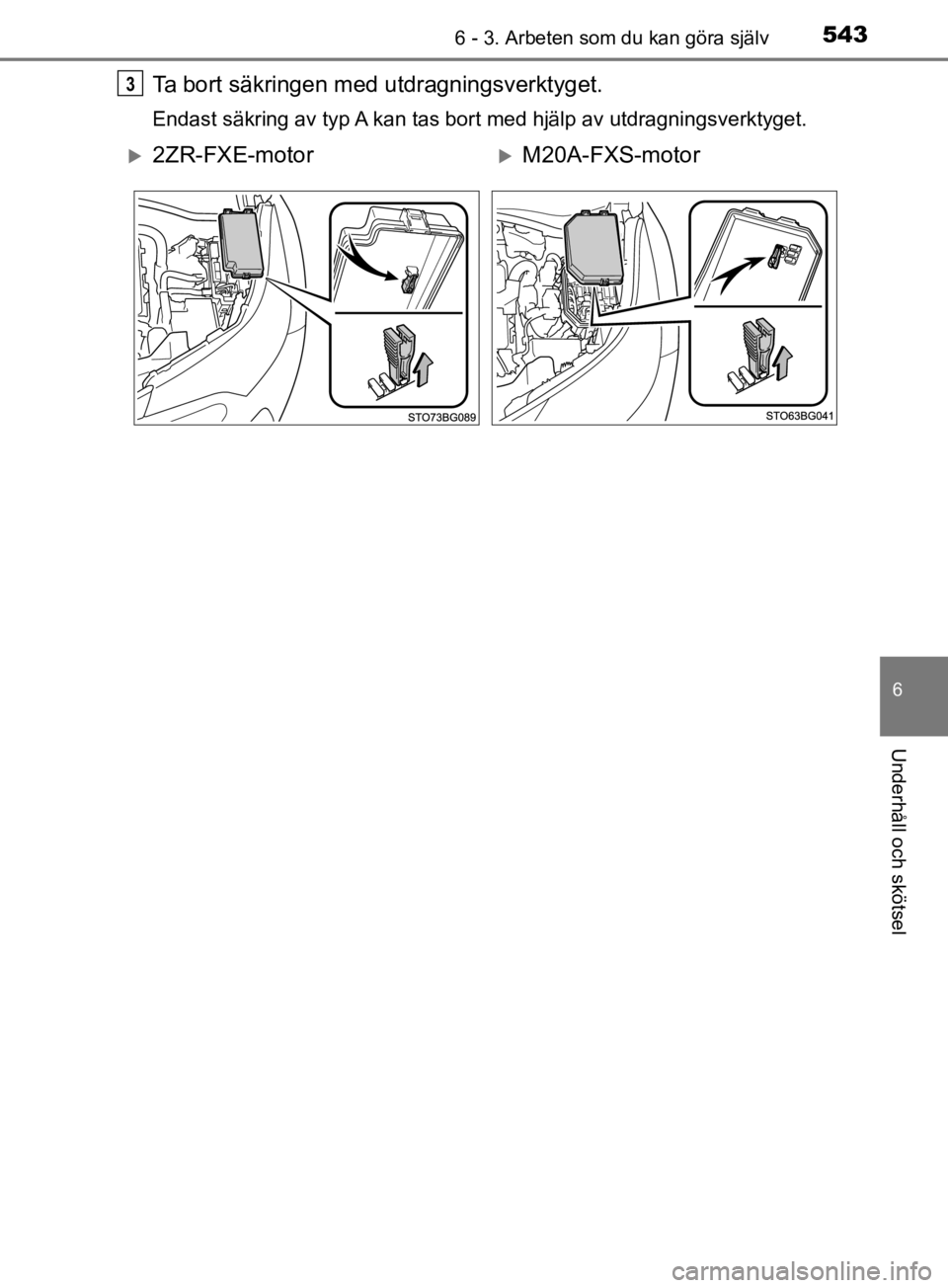

Ta bort säkringen med utdragningsverktyget.
Endast säkring av typ A kan tas bort med hjälp av utdragningsverktyget.
3
2ZR-FXE-motorM20A-FXS-motor
OM10647SE.book Page 543 Monday, November 18, 2019 9:19 AM

5446 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE

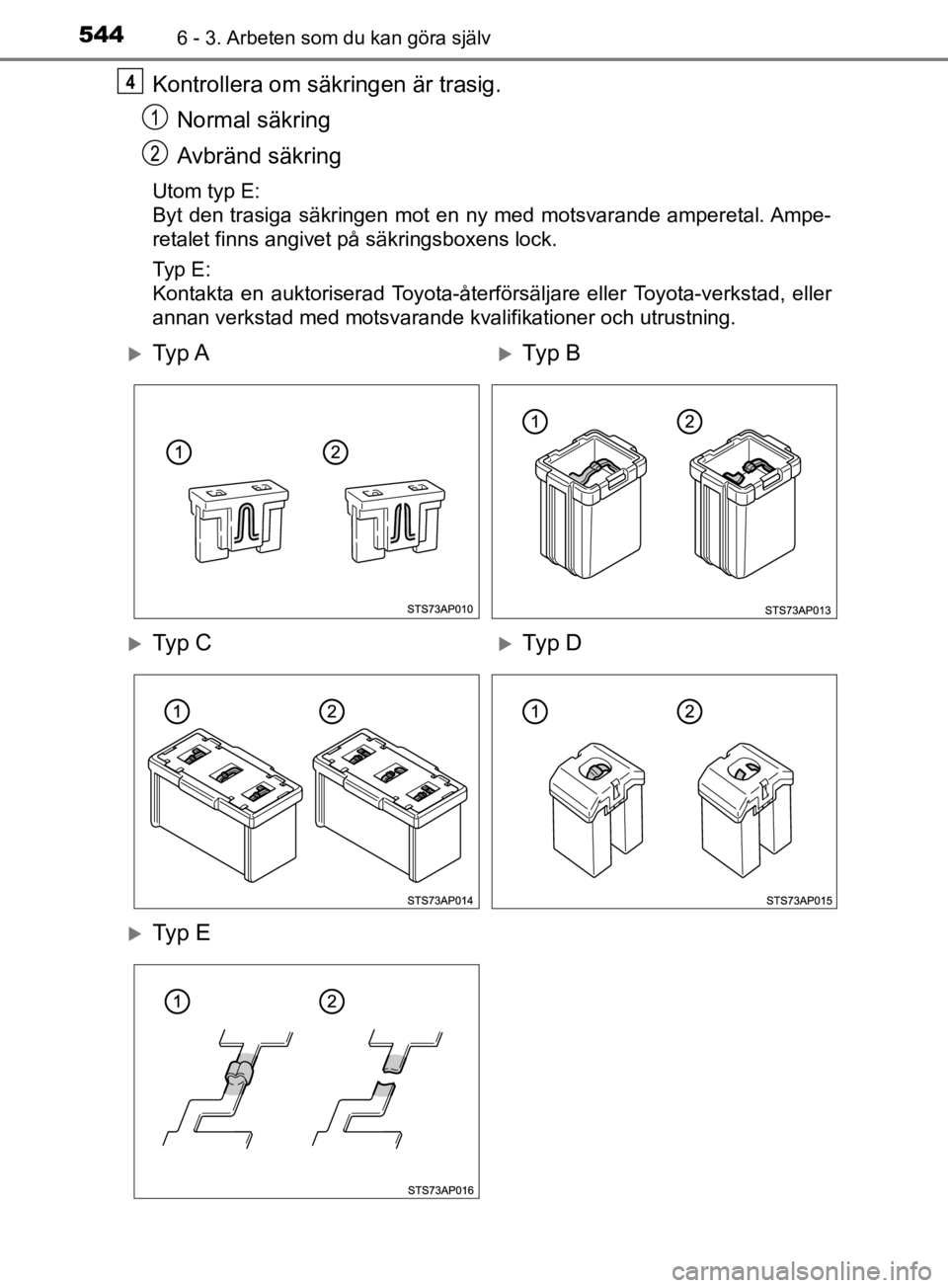

Kontrollera om säkringen är trasig.Normal säkring
Avbränd säkring
Utom typ E:
Byt den trasiga säkringen mot en ny med motsvarande amperetal. Ampe-
retalet finns angivet på säkringsboxens lock.
Ty p E :
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
4
Ty p ATy p B
Ty p CTy p D
Ty p E
OM10647SE.book Page 544 Monday, November 18, 2019 9:19 AM

5456 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( sid. 546)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från ska-
da.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VARNING
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkringar från Toyota, eller likvärdiga produkter.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
n Innan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
OM10647SE.book Page 545 Monday, November 18, 2019 9:19 AM

5466 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE

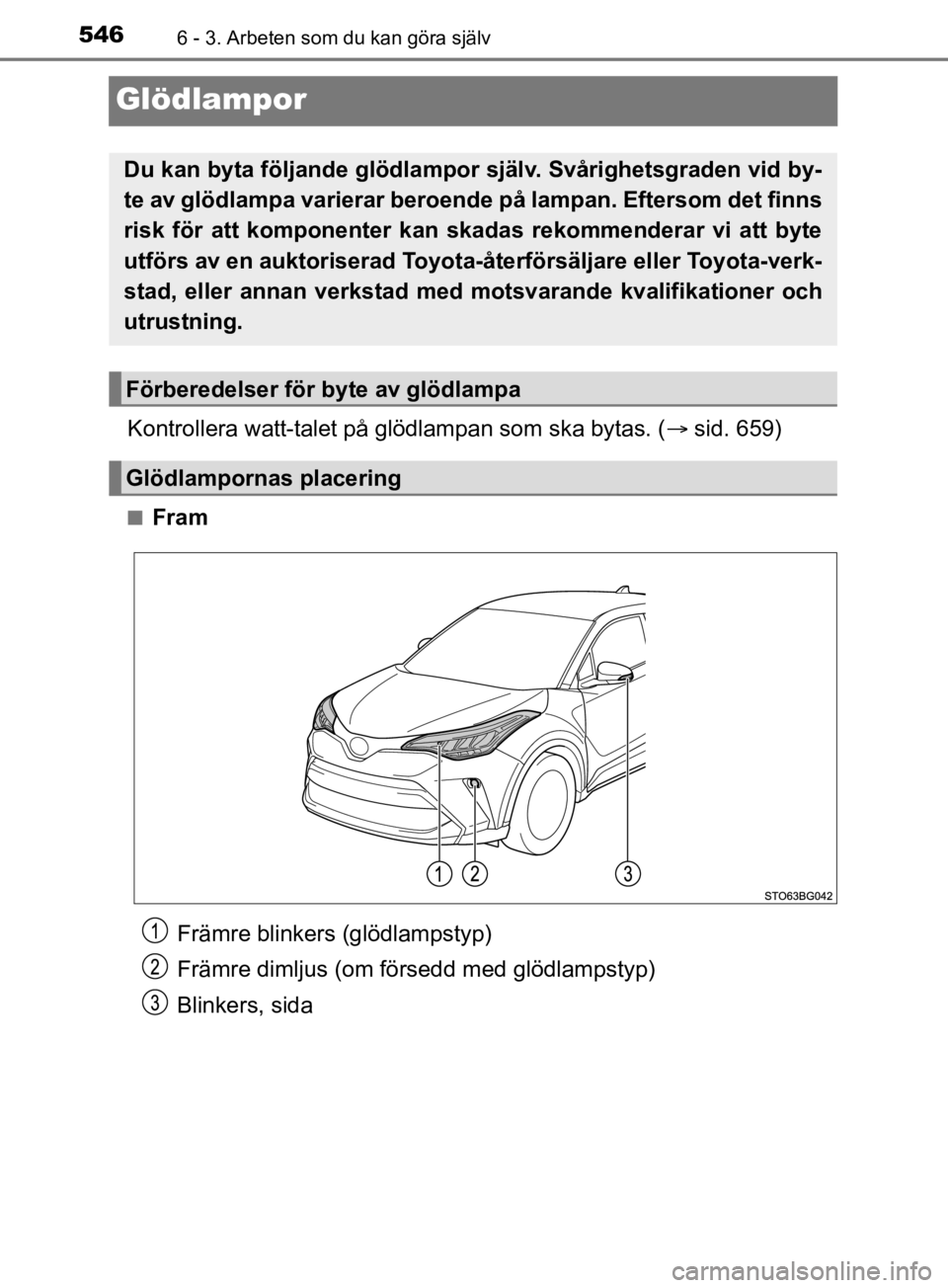

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (sid. 659)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid by-
te av glödlampa varierar beroende på lampan. Eftersom det finns
risk för att komponenter kan skadas rekommenderar vi att byte
utförs av en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Främre blinkers (glödlampstyp)
Främre dimljus (om försedd med glödlampstyp)
Blinkers, sida
OM10647SE.book Page 546 Monday, November 18, 2019 9:19 AM

5476 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel

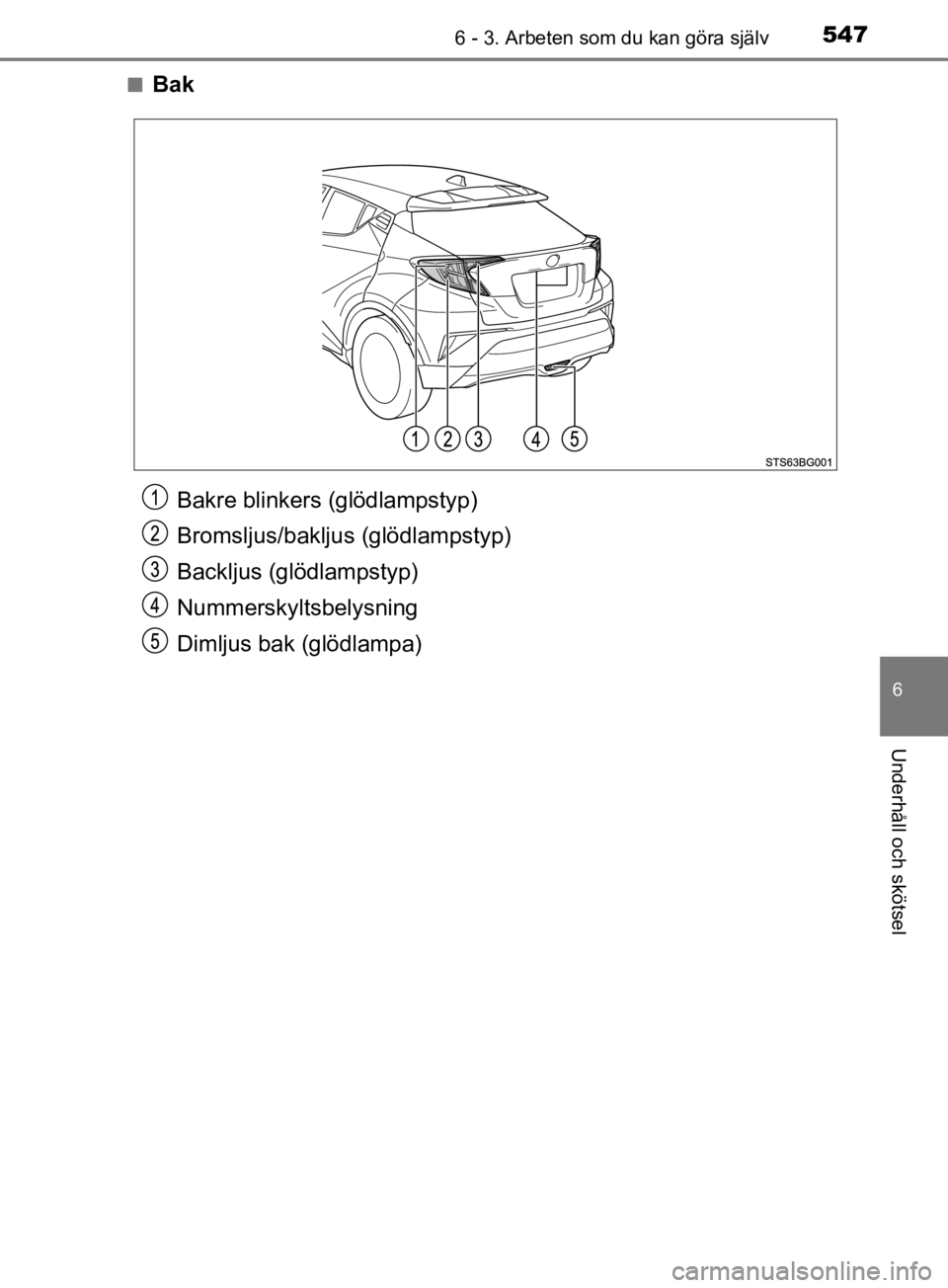

nBak
Bakre blinkers (glödlampstyp)
Bromsljus/bakljus (glödlampstyp)
Backljus (glödlampstyp)
Nummerskyltsbelysning
Dimljus bak (glödlampa)
OM10647SE.book Page 547 Monday, November 18, 2019 9:19 AM

5486 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SEn

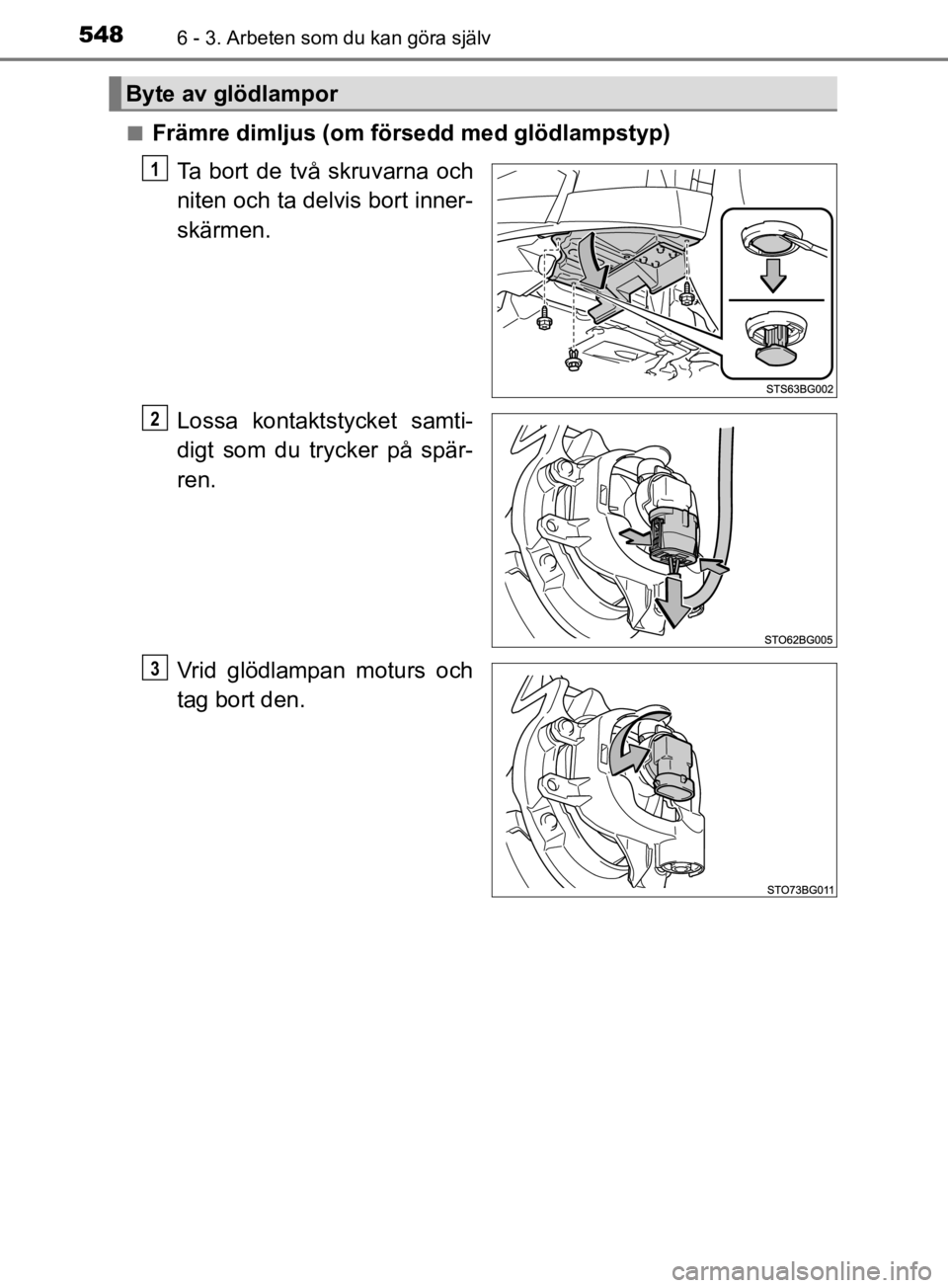

Främre dimljus (om försedd med glödlampstyp)
Ta bort de två skruvarna och
niten och ta delvis bort inner-
skärmen.
Lossa kontaktstycket samti-
digt som du trycker på spär-
ren.
Vrid glödlampan moturs och
tag bort den.
Byte av glödlampor
1
2
3
OM10647SE.book Page 548 Monday, November 18, 2019 9:19 AM

5496 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel

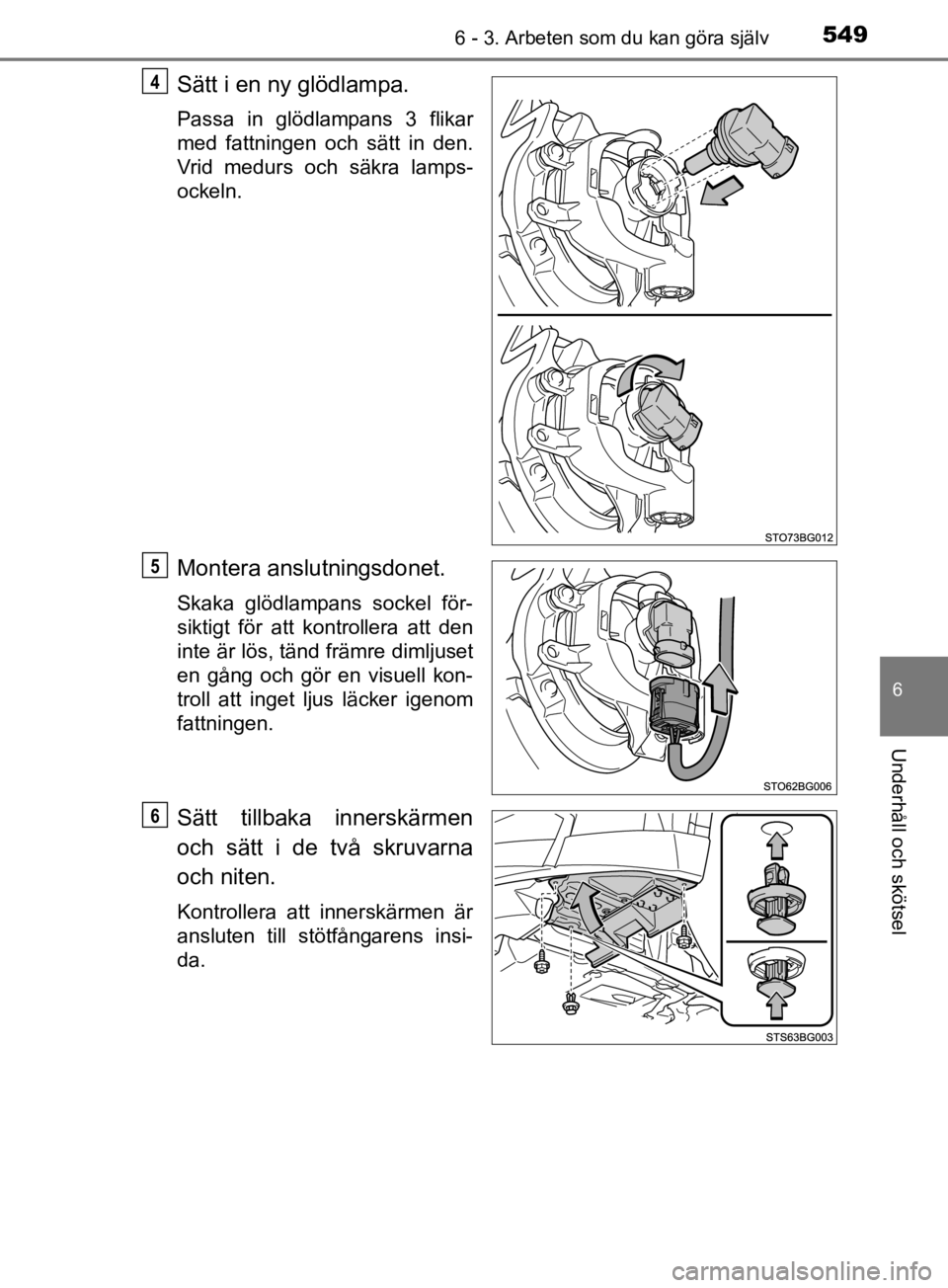

Sätt i en ny glödlampa.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid medurs och säkra lamps-
ockeln.
Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Sätt tillbaka innerskärmen
och sätt i de två skruvarna
och niten.
Kontrollera att innerskärmen är
ansluten till stötfångarens insi-
da.
4
5
6
OM10647SE.book Page 549 Monday, November 18, 2019 9:19 AM

5506 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SEn

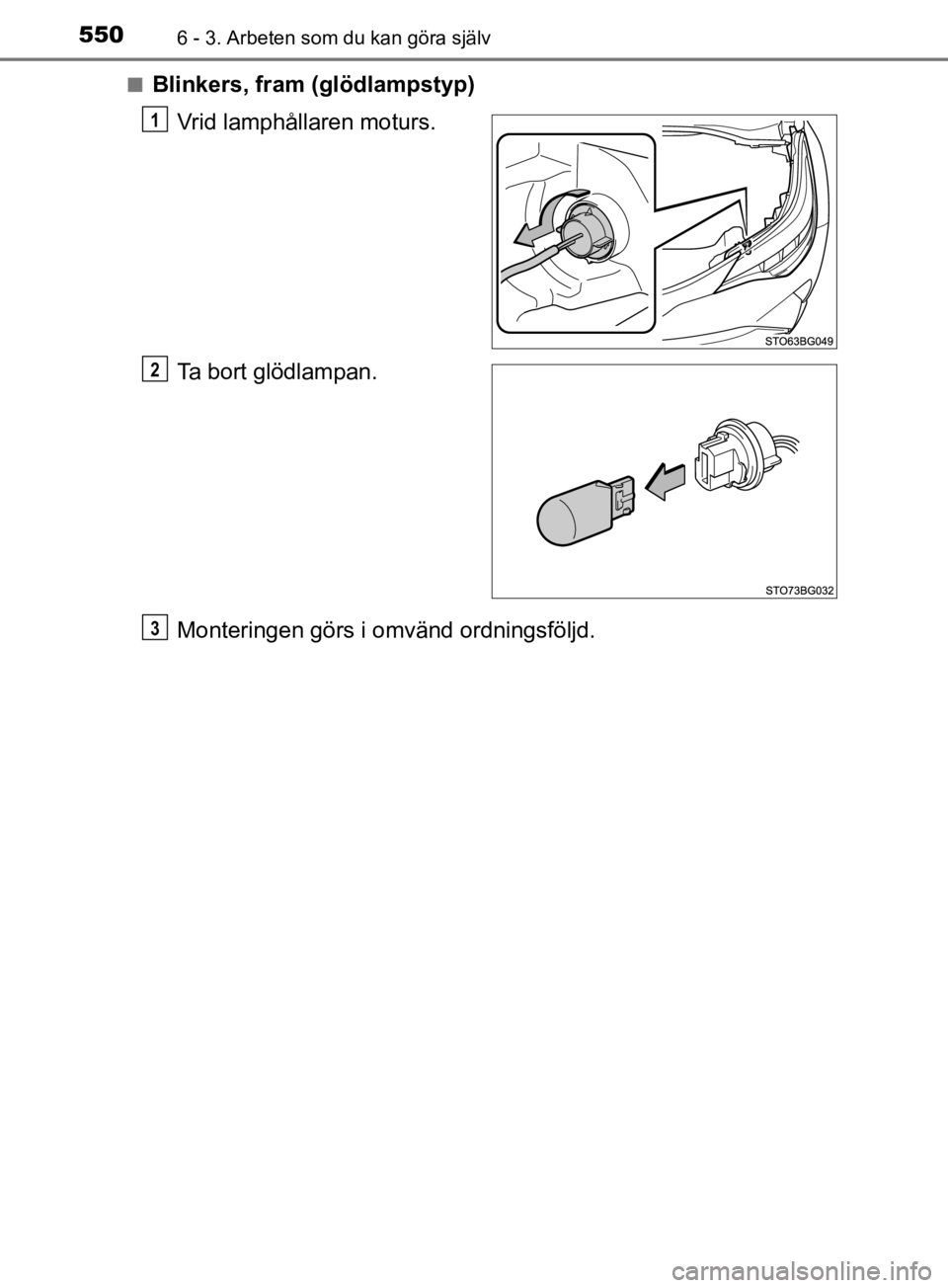

Blinkers, fram (glödlampstyp)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
OM10647SE.book Page 550 Monday, November 18, 2019 9:19 AM
