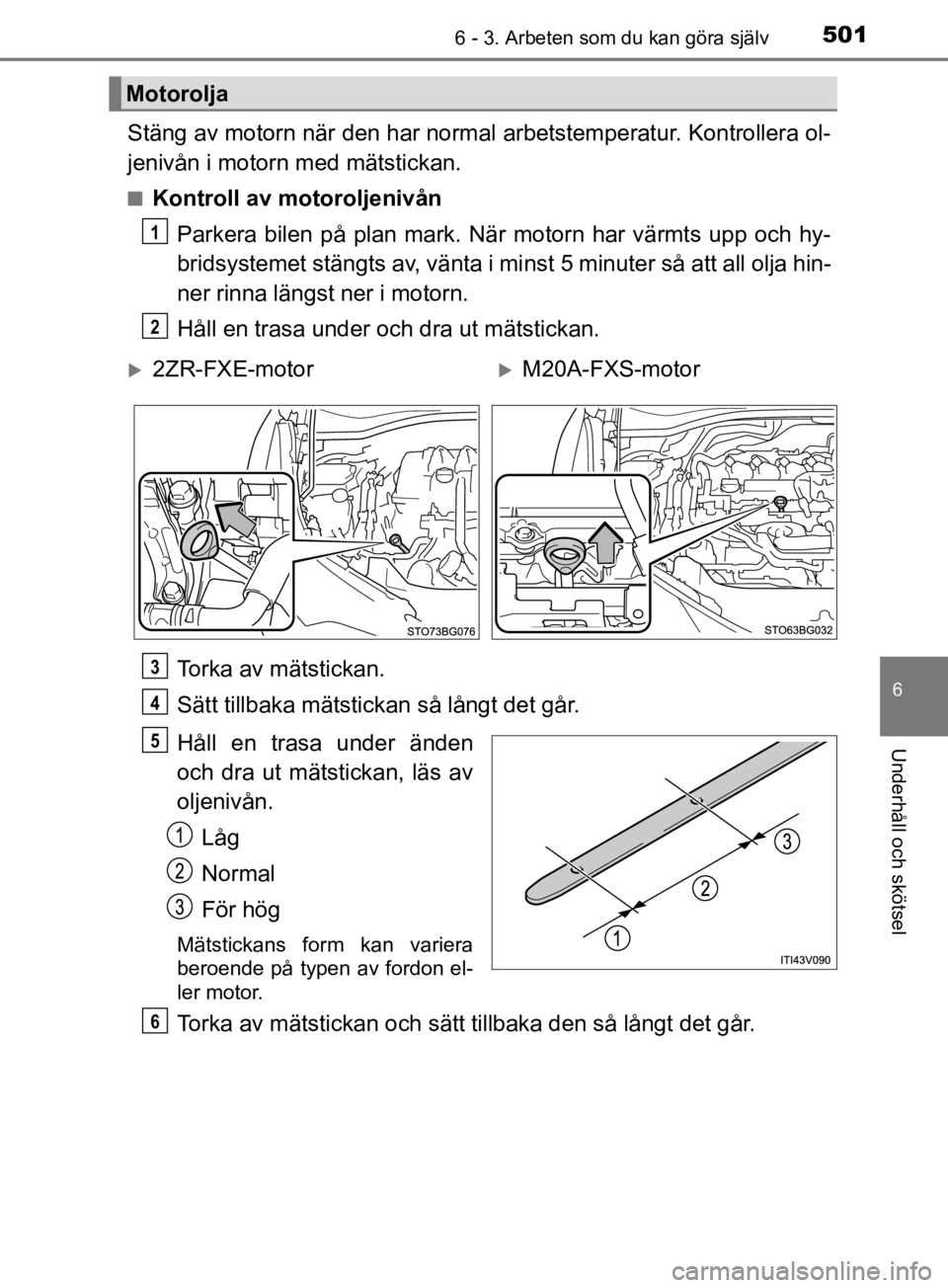

Underhåll och skötsel
Stäng av motorn när den har normal arbetstemperatur. Kontrollera ol-
jenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och hy-
bridsystemet stängts av, vänta i minst 5 minuter så att all olja hin-
ner rinna längst ner i motorn.
Håll en trasa under och dra ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden
och dra ut mätstickan, läs av
oljenivån.Låg
Normal
För hög
Mätstickans form kan variera
beroende på typen av fordon el-
ler motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
2ZR-FXE-motorM20A-FXS-motor
3
4
5
6
OM10647SE.book Page 501 Monday, November 18, 2019 9:19 AM

5026 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SEn

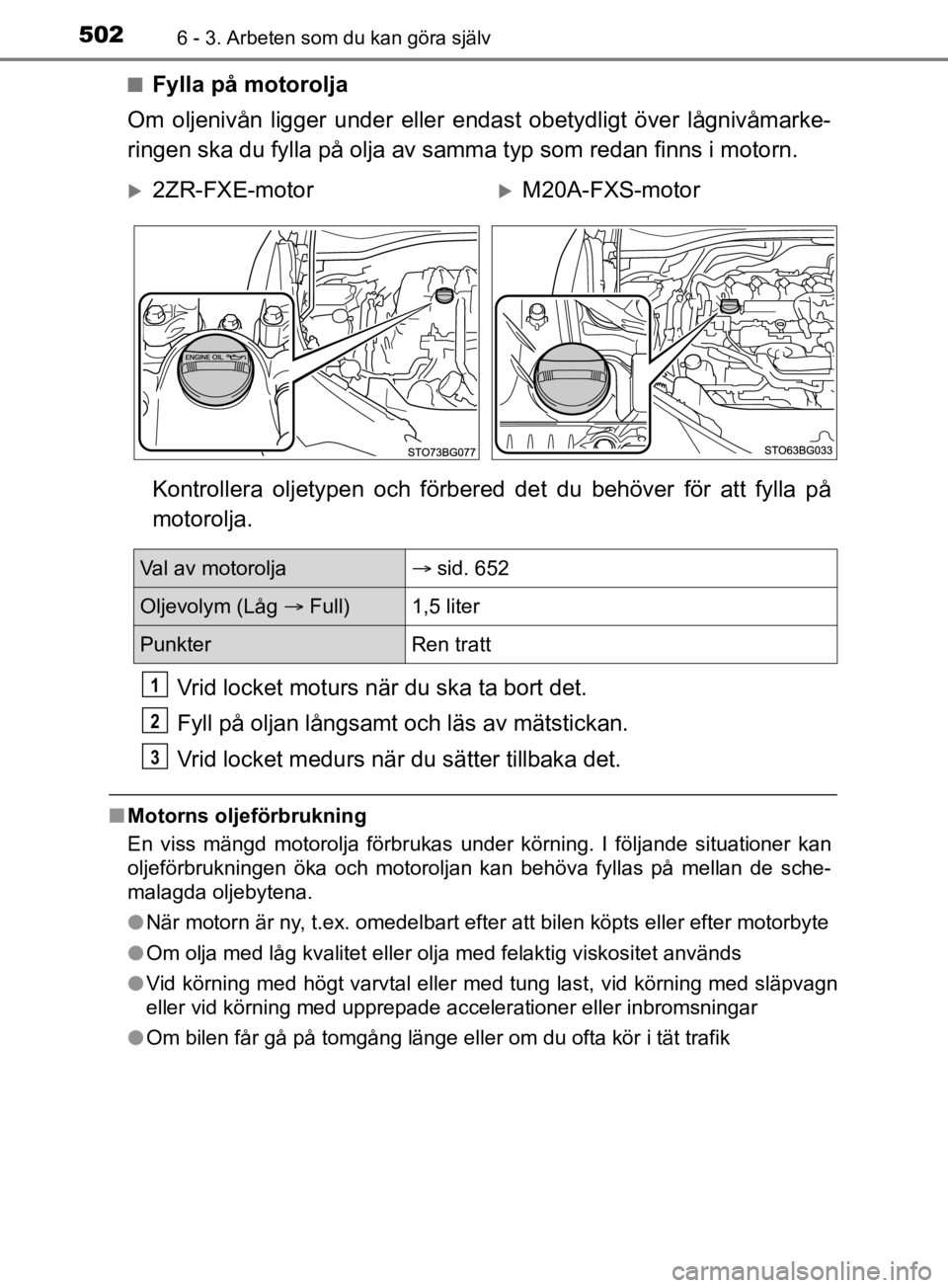

Fylla på motorolja
Om oljenivån ligger under eller endast obetydligt över lågnivåmarke-
ringen ska du fylla på olja av samma typ som redan finns i motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.Vrid locket moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket medurs när du sätter tillbaka det.
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid körning med släpvagn
eller vid körning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
2ZR-FXE-motorM20A-FXS-motor
Val av motorolja sid. 652
Oljevolym (Låg  Full)1,5 liter
PunkterRen tratt
1
2
3
OM10647SE.book Page 502 Monday, November 18, 2019 9:19 AM

5036 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
VARNING
n Hantering av gammal motorolja
l Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla filter på sätt som föreskrivs
av myndigheterna, vanligen kommunens miljökontor eller motsvarande.
Häll aldrig ut motorolja och oljefilter i handfat, vask, avloppsbrunn eller di-
rekt på marken. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning eller en bensinstation och hör efter var du kan lämna oljan för
återvinning eller destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
n Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt tillslutet.
OM10647SE.book Page 503 Monday, November 18, 2019 9:19 AM

5046 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE

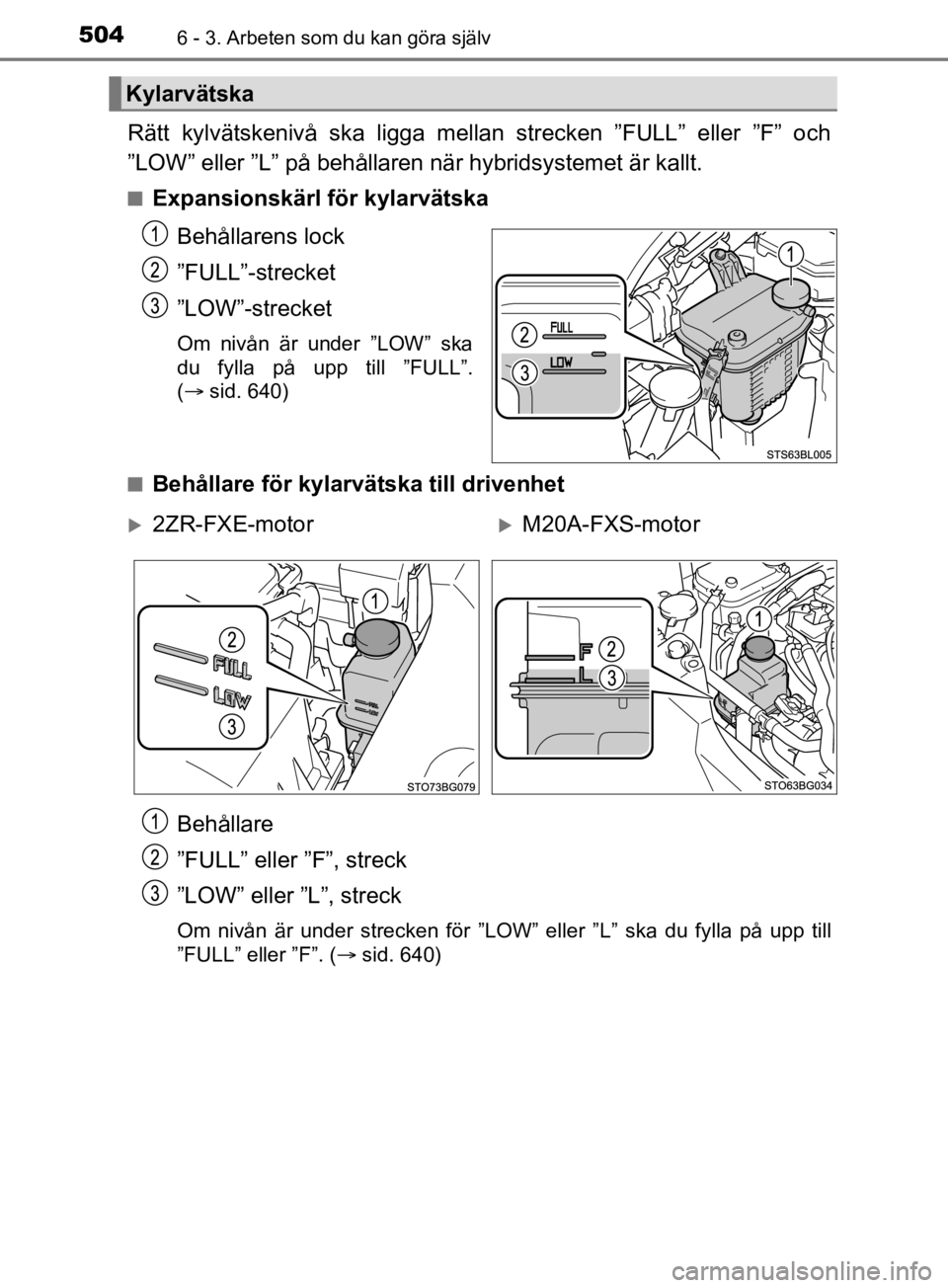

Rätt kylvätskenivå ska ligga mellan strecken ”FULL” eller ”F” och
”LOW” eller ”L” på behållaren när hybridsystemet är kallt.
nExpansionskärl för kylarvätskaBehållarens lock
”FULL”-strecket
”LOW”-strecket
Om nivån är under ”LOW” ska
du fylla på upp till ”FULL”.
( sid. 640)
n
Behållare för kylarvätska till drivenhet
Behållare
”FULL” eller ”F”, streck
”LOW” eller ”L”, streck
Om nivån är under strecken för ”LOW” eller ”L” ska du fylla på upp till
”FULL” eller ”F”. ( sid. 640)
Kylarvätska
2ZR-FXE-motorM20A-FXS-motor
OM10647SE.book Page 504 Monday, November 18, 2019 9:19 AM

5056 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
nVal av kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller likvärdig etylenglykol-
baserad kylarvätska som inte innehåller silikat, amin, nitrit, eller borat med
Hybrid Organic Acid-teknik med lång livslängd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och
50 % dejoniserat vatten. (Minimitemperatur: -35 C)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller an-
nan verkstad med motsvarande kvalifikationer och utrustning för information
om kylarvätska.
n Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning provtrycka kylarlocket och kontrollera om det
finns läckor i kylsystemet.
VARNING
n Om hybridsystemet är varmt
Ta inte bort locken till motor/drivenhetens behållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka brännskador eller andra skador.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
OM10647SE.book Page 505 Monday, November 18, 2019 9:19 AM

5066 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE

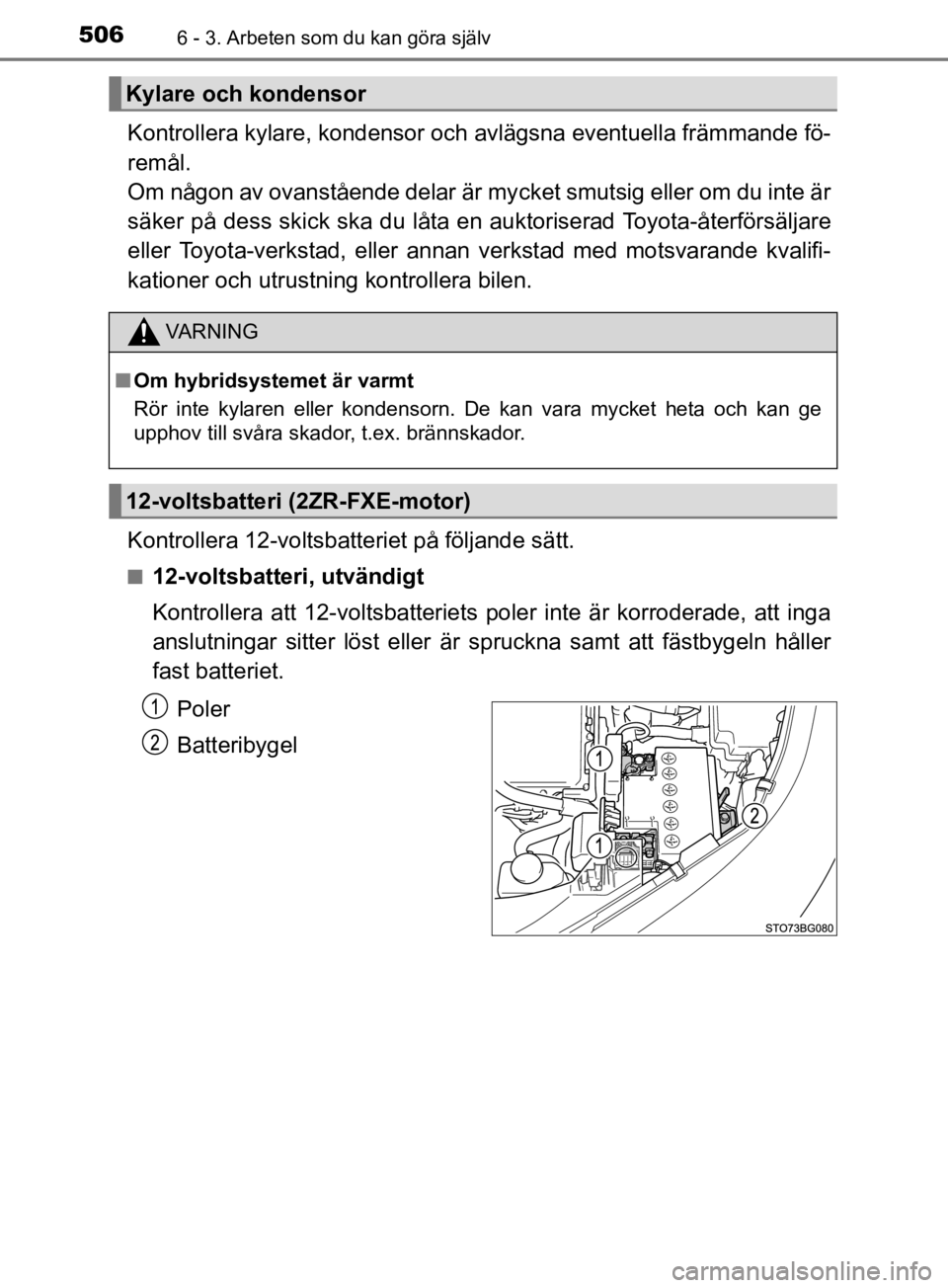

Kontrollera kylare, kondensor och avlägsna eventuella främmande fö-
remål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
Kontrollera 12-voltsbatte riet på följande sätt.
n12-voltsbatteri, utvändigt
Kontrollera att 12-voltsbatteriets po ler inte är korroderade, att inga
anslutningar sitter löst eller är spruckna samt att fästbygeln håller
fast batteriet.
Poler
Batteribygel
Kylare och kondensor
VARNING
n Om hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.
12-voltsbatteri (2ZR-FXE-motor)
OM10647SE.book Page 506 Monday, November 18, 2019 9:19 AM

5076 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
nKontroll av 12-voltsbatteriets vätska
Om det finns streck på 12-voltsbatteriets sida:
Kontrollera att vätskenivån är mellan det övre och undre strecket.
Övre streck
Nedre streck
Fyll på med destillerat vatten om
vätskenivån är vid eller under
det nedre strecket.
Om det inte finns streck på 12-voltsbatteriets sida:
Kontrollera vätskenivån på följande sätt. Ta bort cellproppen.
Kontrollera vätskenivån ge-
nom att titta direkt i cellen.
Fyll på destillerat vatten om
vätskenivån är låg.
Sätt tillbaka cellproppen och tillslut den ordentligt.
nPåfyllning av destillerat vattenTa bort cellproppen.
Fyll på destillerat vatten.
Sätt tillbaka cellproppen och tillslut den ordentligt.
1
Låg OK2
3
1
2
3
OM10647SE.book Page 507 Monday, November 18, 2019 9:19 AM

5086 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
nFöre laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
lLossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddningen.
l Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
n Efter uppladdning/anslut ning av 12-voltsbatteriet
l Hybridsystemet startar eventuellt inte. Följ nedanstående metod för att noll-
ställa systemet.
För växelspaken till P.
Öppna och stäng någon av dörrarna.
Starta om hybridsystemet.
l Modeller med elektronisk låsfunktion: Det går eventuellt inte alltid att låsa
upp dörrarna med det elektroniska lås- och startsystemet omedelbart efter
att 12-voltsbatteriet har kopplats tillbaka. Lås upp/lås i så fall dö\
rrarna med
fjärrkontrollfunktionen eller den mekaniska nyckeln.
l Starta hybridsystemet med startknappen i radioläge. Hybridsystemet startar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emel-
lertid fungera normalt från det andra försöket.
l Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till samma läge som den var i innan 12-volts-
batteriet kopplades bort. Se till att startknappen är i avstängt läge innan 12-
voltsbatteriet kopplas bort. Var extra försiktig när 12-voltsbatteriet ansluts
om läget för startknappen, före bortkopplingen, inte är känt.
Om systemet inte startar efter flera försök med samtliga ovanstående meto-
der ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
1
2
3
OM10647SE.book Page 508 Monday, November 18, 2019 9:19 AM

5096 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
VARNING
n Kemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra som är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för dödsfall eller allvarliga skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
l Se till att du inte orsakar gnistor vid 12-voltsbatteriet genom att vidröra bat-
teriets poler med något verktyg.
l Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
l Undvik kontakt med ögon, hud och kläder.
l Andas aldrig in elektrolyt och svälj den inte.
l Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
l Håll barn borta från 12-voltsbatteriet.
n Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska stå fritt vid laddning. Ladda inte 12-voltsbatteriet i ett
stängt garage eller annat utrymme utan god ventilation.
n Nödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp \
om du får ont el-
ler om huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
OM10647SE.book Page 509 Monday, November 18, 2019 9:19 AM

5106 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
VARNING
n Om batterivätskan i 12-voltsbatteriet är otillräcklig
Använd ej om batterivätskan i 12-voltsbat teriet är otillräcklig. Det finns risk
för att 12-voltsbatteriet kan explodera.
n Vid bortkoppling av 12-voltsbatteriet
Koppla inte bort den negativa polen (–) på karossidan. Den bortkopplade
negativa (–) polen kan vidröra den positiva (+) polen vilket k\
an orsaka kort-
slutning och leda till svåra eller livshotande skador.
OBSERVERA
nVid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är avstängd.
n Vid påfyllning av destillerat vatten
Undvik att fylla på för mycket. Om vatten spills när batteriet laddas upp kan
det orsaka korrosion.
OM10647SE.book Page 510 Monday, November 18, 2019 9:19 AM
