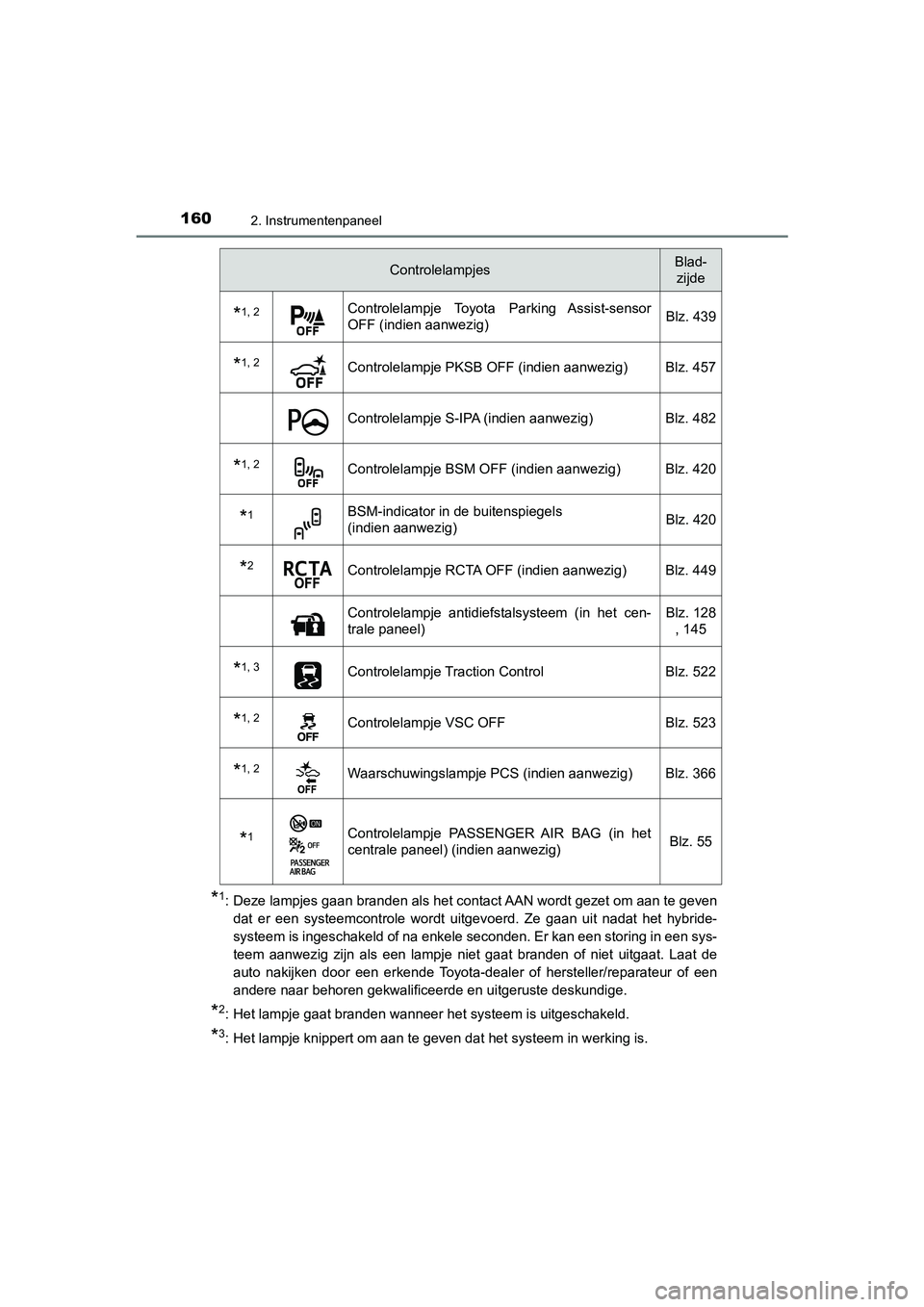

sensor TOYOTA C-HR 2019 Instructieboekje (in Dutch)

1602. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om a an te geven
dat er een systeemcontrole word t uitgevoerd. Ze gaan uit nadat het hybride-
systeem is ingeschakeld of na enkele seconden. Er kan een stori ng in een sys-
teem aanwezig zijn als een lampje niet gaat branden of niet uitgaat. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
*2: Het lampje gaat branden wanneer het systeem is uitgeschakeld.
*3: Het lampje knippert om aan te geven dat het systeem in werking is.
*1, 2Controlelampje Toyota Parking Assist-sensor
OFF (indien aanwezig) Blz. 439
*1, 2Controlelampje PKSB OFF (i
ndien aanwezig) Blz. 457
Controlelampje S-IPA (indien aanwezig) Blz. 482
*1, 2Controlelampje BSM OFF (indien aanwezig) Blz. 420
*1BSM-indicator in de buitenspiegels
(indien aanwezig) Blz. 420
*2Controlelampje RCTA OFF (indien aanwezig) Blz. 449
Controlelampje antidiefs
talsysteem (in het cen-
trale paneel) Blz. 128
, 145
*1, 3Controlelampje Traction Control Blz. 522
*1, 2Controlelampje VSC OFFBlz. 523
*1, 2Waarschuwingslampje PCS (indien aanwezig) Blz. 366
*1Controlelampje PASSENGER AIR BAG (in het
centrale paneel) (indien aanwezig) Blz. 55
ControlelampjesBlad-
zijde
C-HR_HV_OM_Europe_OM10647E.b ook Page 160 Tuesday, July 30, 2019 9:59 AM

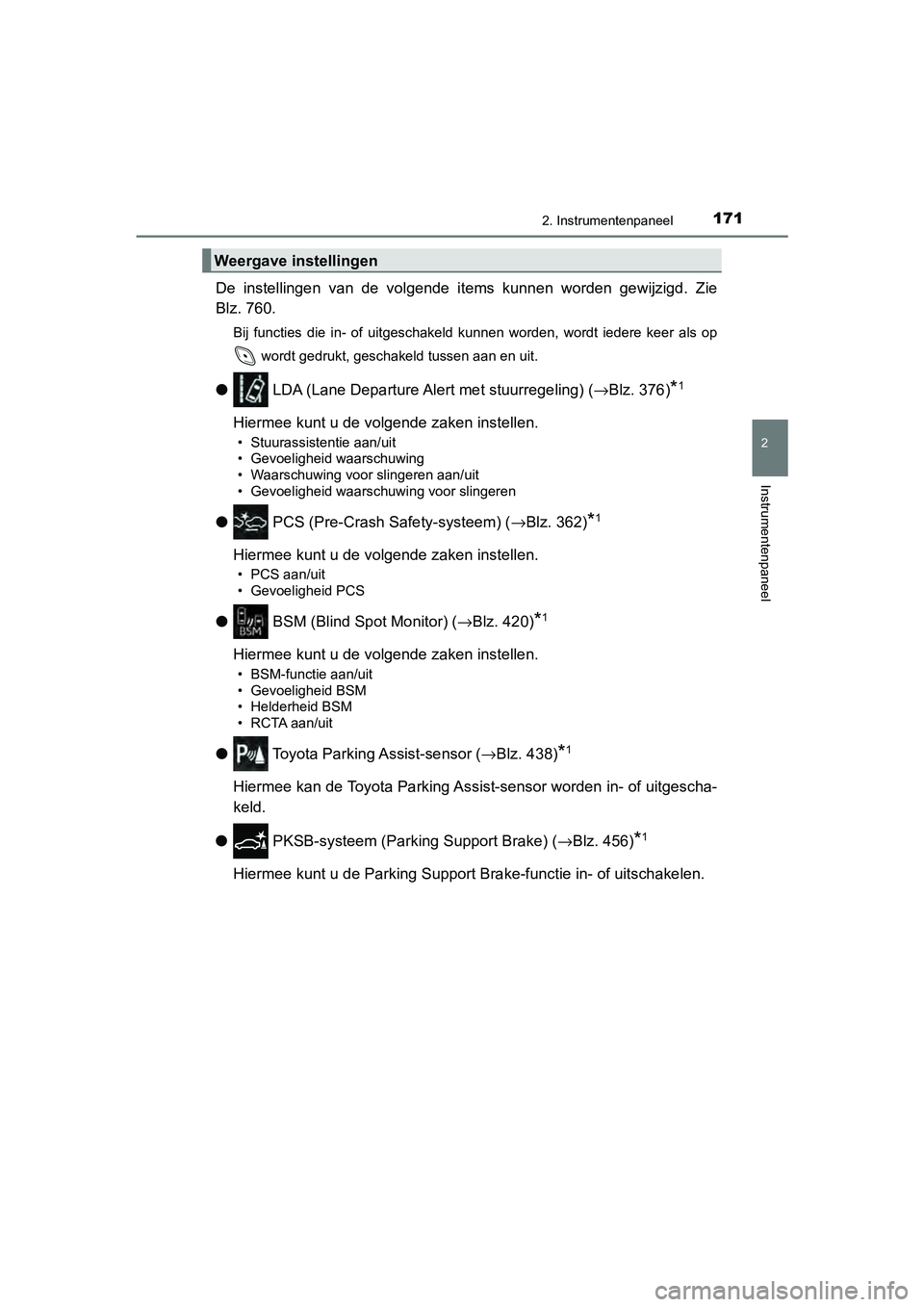

1712. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 760.
Bij functies die in- of uitgesc hakeld kunnen worden, wordt iede re keer als op
wordt gedrukt, geschakeld tussen aan en uit.
● LDA (Lane Departure Alert met stuurregeling) ( →Blz. 376)*1
Hiermee kunt u de volgende zaken instellen.
• Stuurassistentie aan/uit
• Gevoeligheid waarschuwing
• Waarschuwing voor slingeren aan/uit
• Gevoeligheid waarschuwing voor slingeren
● PCS (Pre-Crash Safety-systeem) ( →Blz. 362)*1
Hiermee kunt u de volgende zaken instellen.
• PCS aan/uit
• Gevoeligheid PCS
● BSM (Blind Spot Monitor) (→ Blz. 420)*1
Hiermee kunt u de volgende zaken instellen.
• BSM-functie aan/uit
• Gevoeligheid BSM
• Helderheid BSM
• RCTA aan/uit
● Toyota Parking Assist-sensor ( →Blz. 438)*1
Hiermee kan de Toyota Parking Assist-sensor worden in- of uitge scha-
keld.
● PKSB-systeem (Parki ng Support Brake) (→Blz. 456)
*1
Hiermee kunt u de Parking Suppor t Brake-functie in- of uitschakelen.
Weergave instellingen
C-HR_HV_OM_Europe_OM10647E.b ook Page 171 Tuesday, July 30, 2019 9:59 AM

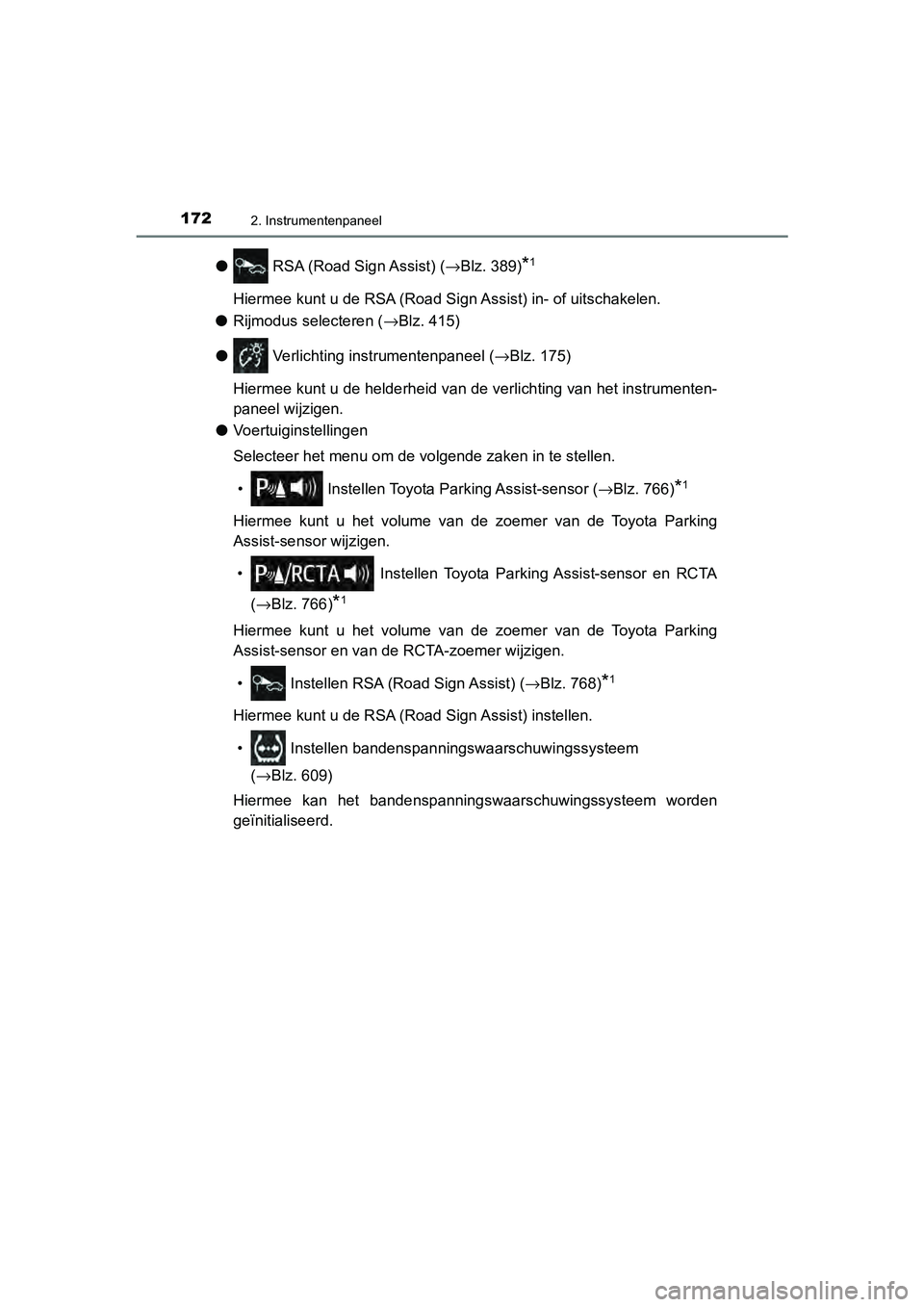

1722. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
● RSA (Road Sign Assist) ( →Blz. 389)*1
Hiermee kunt u de RSA (Road Sign Assist) in- of uitschakelen.
● Rijmodus selecteren ( →Blz. 415)
● Verlichting instrumentenpaneel ( →Blz. 175)
Hiermee kunt u de helderheid van de verlichting van het instrum enten-
paneel wijzigen.
● Voertuiginstellingen
Selecteer het menu om de volgende zaken in te stellen.
• Instellen Toyota Parking Assist-sensor ( →Blz. 766)
*1
Hiermee kunt u het volume van de zoemer van de Toyota Parking
Assist-sensor wijzigen.
• Instellen Toyota Parki ng Assist-sensor en RCTA
( → Blz. 766)
*1
Hiermee kunt u het volume van de zoemer van de Toyota Parking
Assist-sensor en van d e RCTA-zoemer wijzigen.
• Instellen RSA (Road Sign Assist) (→ Blz. 768)
*1
Hiermee kunt u de RSA (Road Sign Assist) instellen.
• Instellen bandenspanningswaarschuwingssysteem (→ Blz. 609)
Hiermee kan het bandenspanning swaarschuwingssysteem worden
geïnitialiseerd.
C-HR_HV_OM_Europe_OM10647E.b ook Page 172 Tuesday, July 30, 2019 9:59 AM

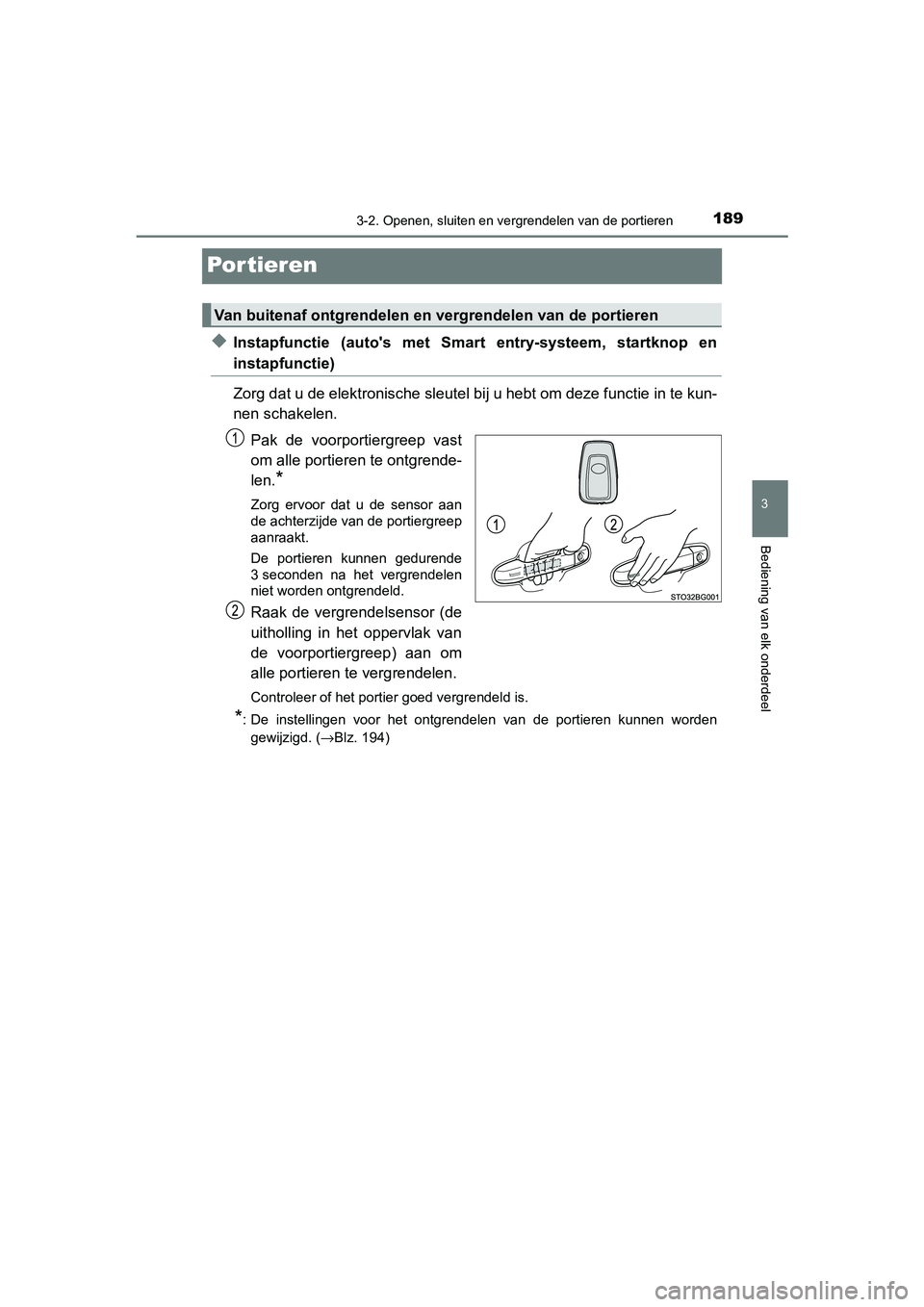

189
3
3-2. Openen, sluiten en vergrendelen van de portieren
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10647E
Por tieren
◆Instapfunctie (auto's met Smart entry-systeem, startknop en
instapfunctie)
Zorg dat u de elektronische sleutel bij u hebt om deze functie in te kun-
nen schakelen.
Pak de voorportiergreep vast
om alle portieren te ontgrende-
len.
*
Zorg ervoor dat u de sensor aan
de achterzijde van de portiergreep
aanraakt.
De portieren kunnen gedurende
3 seconden na het vergrendelen
niet worden ontgrendeld.
Raak de vergrendelsensor (de
uitholling in het oppervlak van
de voorportiergreep) aan om
alle portieren te vergrendelen.
Controleer of het porti er goed vergrendeld is.
*: De instellingen voor het ontgr endelen van de portieren kunnen worden
gewijzigd. ( →Blz. 194)
Van buitenaf ontgrendelen en vergrendelen van de portieren
C-HR_HV_OM_Europe_OM10647E.b ook Page 189 Tuesday, July 30, 2019 9:59 AM

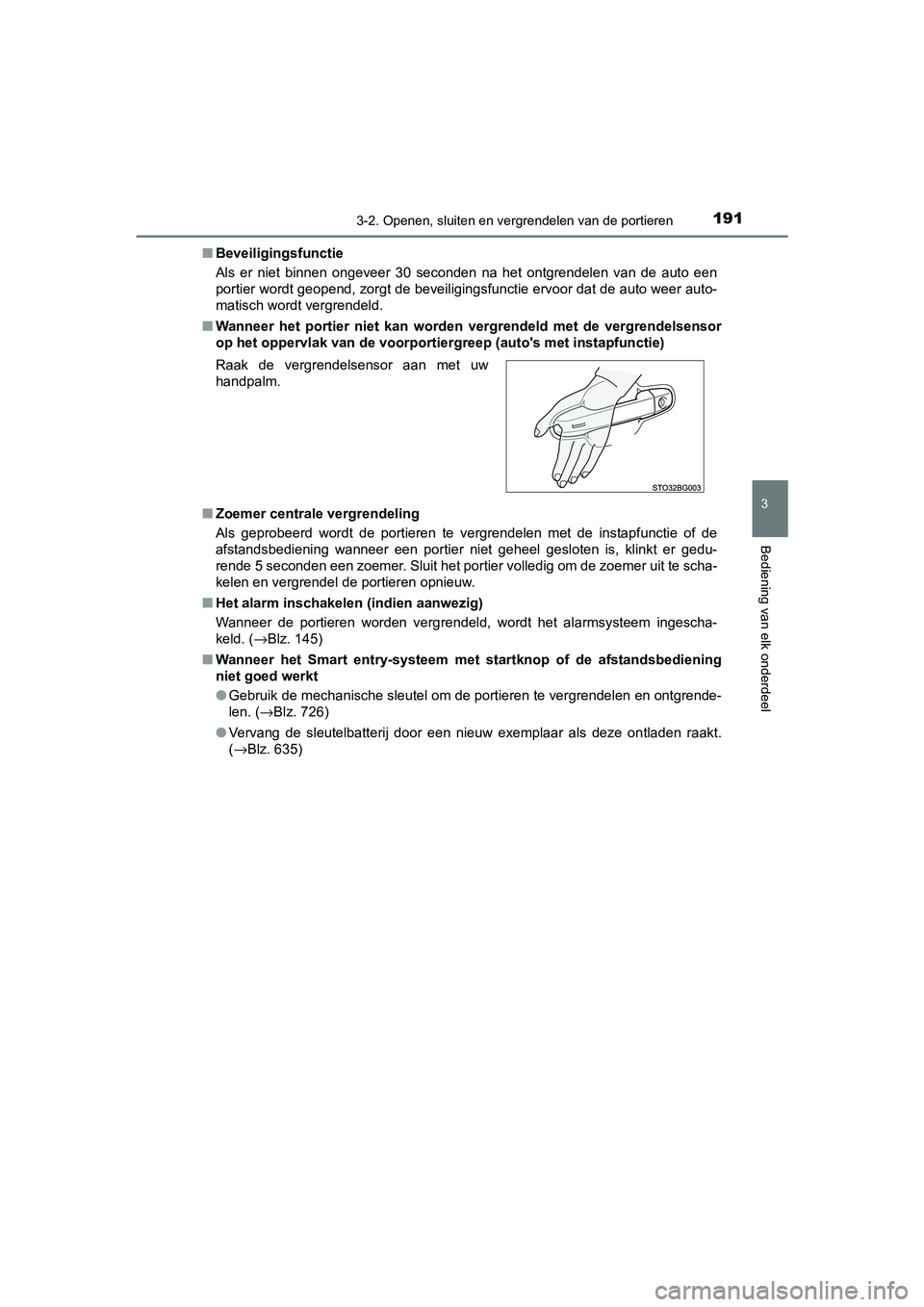

1913-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10647E■
Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto een
portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto weer auto-
matisch wordt vergrendeld.
■ Wanneer het portier niet kan worden vergrendeld met de vergrend elsensor
op het oppervlak van de voorportiergreep (auto's met instapfunc tie)
■ Zoemer centrale vergrendeling
Als geprobeerd wordt de portieren te vergrendelen met de instap functie of de
afstandsbediening wanneer een por tier niet geheel gesloten is, klinkt er gedu-
rende 5 seconden een zoemer. Sluit het portier volledig om de z oemer uit te scha-
kelen en vergrendel de portieren opnieuw.
■ Het alarm inschakelen (indien aanwezig)
Wanneer de portieren worden verg rendeld, wordt het alarmsysteem ingescha-
keld. ( →Blz. 145)
■ Wanneer het Smart entry-systeem met startknop of de afstandsbediening
niet goed werkt
●Gebruik de mechanische sleutel om de portieren te vergrendelen en ontgrende-
len. ( →Blz. 726)
● Vervang de sleutelbatterij door een nieuw exemplaar als deze on tladen raakt.
(→Blz. 635)
Raak de vergrendelsensor aan met uw
handpalm.
C-HR_HV_OM_Europe_OM10647E.b
ook Page 191 Tuesday, July 30, 2019 9:59 AM

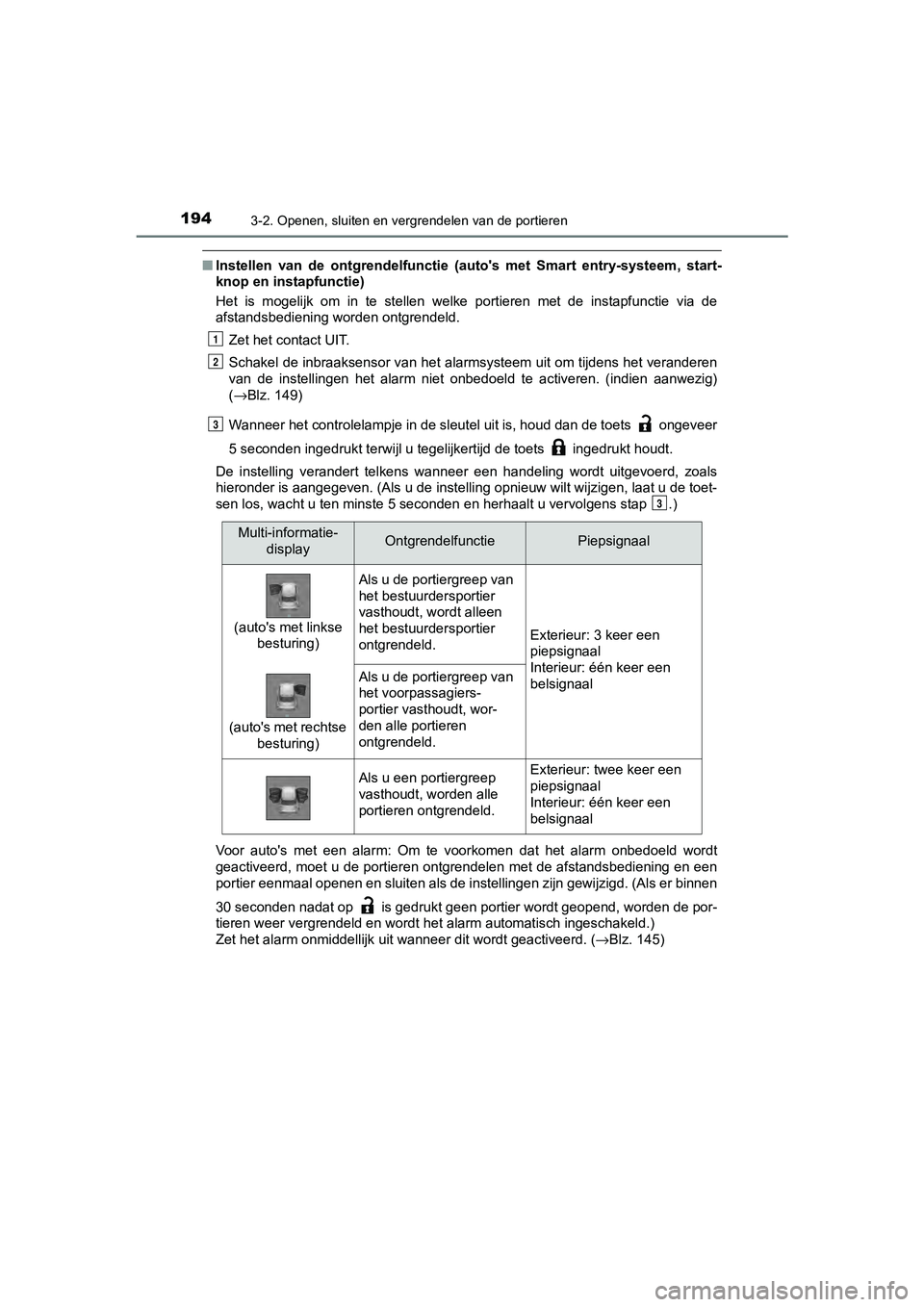

1943-2. Openen, sluiten en vergrendelen van de portieren
C-HR_HV_OM_Europe_OM10647E
■Instellen van de ontgrendelfunctie (auto's met Smart entry-syst eem, start-
knop en instapfunctie)
Het is mogelijk om in te stellen welke portieren met de instapf unctie via de
afstandsbediening worden ontgrendeld.
Zet het contact UIT.
Schakel de inbraaksensor van het alarmsysteem uit om tijdens he t veranderen
van de instellingen het alarm niet onbedoeld te activeren. (ind ien aanwezig)
(→Blz. 149)
Wanneer het controlelampje in de sleutel uit is, houd dan de to ets ongeveer
5 seconden ingedrukt terwijl u tege lijkertijd de toets ingedrukt houdt.
De instelling verandert telkens wanneer een handeling wordt uit gevoerd, zoals
hieronder is aangegeven. (Als u de instelling opnieuw wilt wijzigen, laat u de toet-
sen los, wacht u ten minste 5 seconden en herhaalt u vervolgens stap .)
Voor auto's met een alarm: Om te voorkomen dat het alarm onbedo eld wordt
geactiveerd, moet u de portier en ontgrendelen met de afstandsbe diening en een
portier eenmaal openen en sluiten als de instellingen zijn gewi jzigd. (Als er binnen
30 seconden nadat op is gedrukt geen portier wordt geopend, wo rden de por-
tieren weer vergrendeld en wordt het alarm automatisch ingescha keld.)
Zet het alarm onmiddellijk uit w anneer dit wordt geactiveerd. (→Blz. 145)
1
2
3
3
Multi-informatie-
displayOntgrendelfunctiePiepsignaal
(auto's met linkse besturing)
Als u de portiergreep van
het bestuurdersportier
vasthoudt, wordt alleen
het bestuurdersportier
ontgrendeld.
Exterieur: 3 keer een
piepsignaal
Interieur: één keer een
belsignaal
(auto's met rechtse besturing)
Als u de portiergreep van
het voorpassagiers-
portier vasthoudt, wor-
den alle portieren
ontgrendeld.
Als u een portiergreep
vasthoudt, worden alle
portieren ontgrendeld.Exterieur: twee keer een
piepsignaal
Interieur: één keer een
belsignaal
C-HR_HV_OM_Europe_OM10647E.b ook Page 194 Tuesday, July 30, 2019 9:59 AM

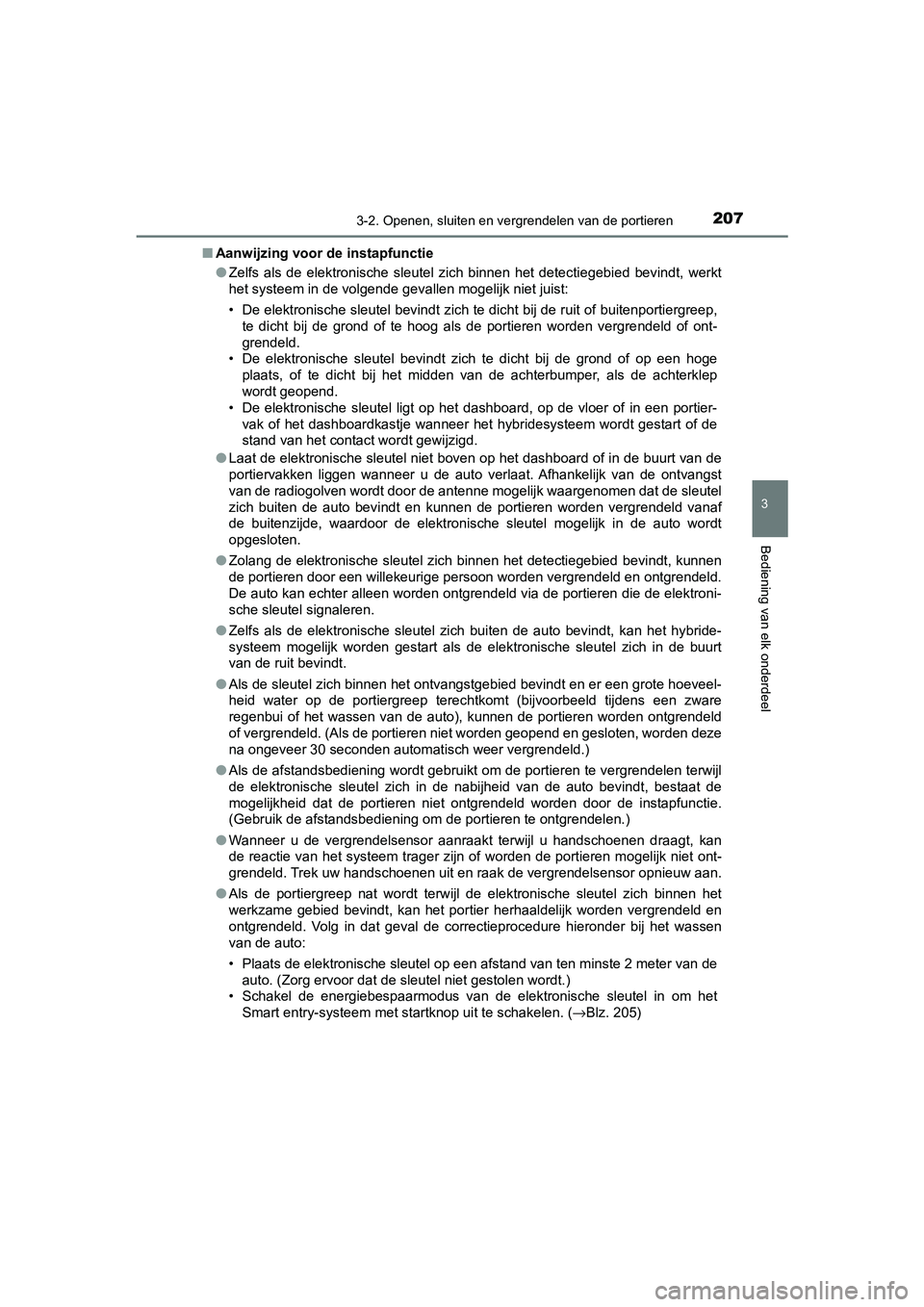

2073-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10647E■
Aanwijzing voor de instapfunctie
●Zelfs als de elektronische sleutel zich binnen het detectiegebi ed bevindt, werkt
het systeem in de volgende ge vallen mogelijk niet juist:
• De elektronische sleutel bevindt zich te dicht bij de ruit of buitenportiergreep,
te dicht bij de grond of te hoog als de portieren worden vergre ndeld of ont-
grendeld.
• De elektronische sleutel bevindt zich te dicht bij de grond of op een hoge
plaats, of te dicht bij het midden van de achterbumper, als de achterklep
wordt geopend.
• De elektronische sleutel ligt op het dashboard, op de vloer of in een portier-
vak of het dashboardkastje wan neer het hybridesysteem wordt ges tart of de
stand van het contact wordt gewijzigd.
● Laat de elektronische sleutel niet boven op het dashboard of in de buurt van de
portiervakken liggen wanneer u de auto verlaat. Afhankelijk van de ontvangst
van de radiogolven wordt door de antenne mogelijk waargenomen d at de sleutel
zich buiten de auto bevindt en kunnen de portieren worden vergr endeld vanaf
de buitenzijde, waardoor de elektronische sleutel mogelijk in d e auto wordt
opgesloten.
● Zolang de elektronische sleutel zich binnen het detectiegebied bevindt, kunnen
de portieren door een willekeurige persoon worden vergrendeld e n ontgrendeld.
De auto kan echter alleen worden ontgrendeld via de portieren d ie de elektroni-
sche sleutel signaleren.
● Zelfs als de elektronische sleutel zich buiten de auto bevindt, kan het hybride-
systeem mogelijk worden gestart al s de elektronische sleutel zich in de buurt
van de ruit bevindt.
● Als de sleutel zich binnen het ontvangstgebied bevindt en er ee n grote hoeveel-
heid water op de portiergreep terechtkomt (bijvoorbeeld tijdens een zware
regenbui of het wassen van de auto), kunnen de portieren worden ontgrendeld
of vergrendeld. (Als de portieren niet worden geopend en gesloten, worden deze
na ongeveer 30 seconden autom atisch weer vergrendeld.)
● Als de afstandsbediening wordt gebruikt om de portieren te verg rendelen terwijl
de elektronische sleutel zich in de nabijheid van de auto bevin dt, bestaat de
mogelijkheid dat de portieren ni et ontgrendeld worden door de i nstapfunctie.
(Gebruik de afstandsbediening om de portieren te ontgrendelen.)
● Wanneer u de vergrendelsensor aanraakt terwijl u handschoenen d raagt, kan
de reactie van het systeem trager zijn of worden de portieren m ogelijk niet ont-
grendeld. Trek uw handschoenen uit en raak de vergrendelsensor opnieuw aan.
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden v ergrendeld en
ontgrendeld. Volg in dat geval d e correctieprocedure hieronder bij het wassen
van de auto:
• Plaats de elektronische sleutel o p een afstand van ten minste 2 meter van de
auto. (Zorg ervoor dat de s leutel niet gestolen wordt.)
• Schakel de energiebespaarmodus van de elektronische sleutel in om het
Smart entry-systeem met sta rtknop uit te schakelen. (→Blz. 205)
C-HR_HV_OM_Europe_OM10647E.b ook Page 207 Tuesday, July 30, 2019 9:59 AM

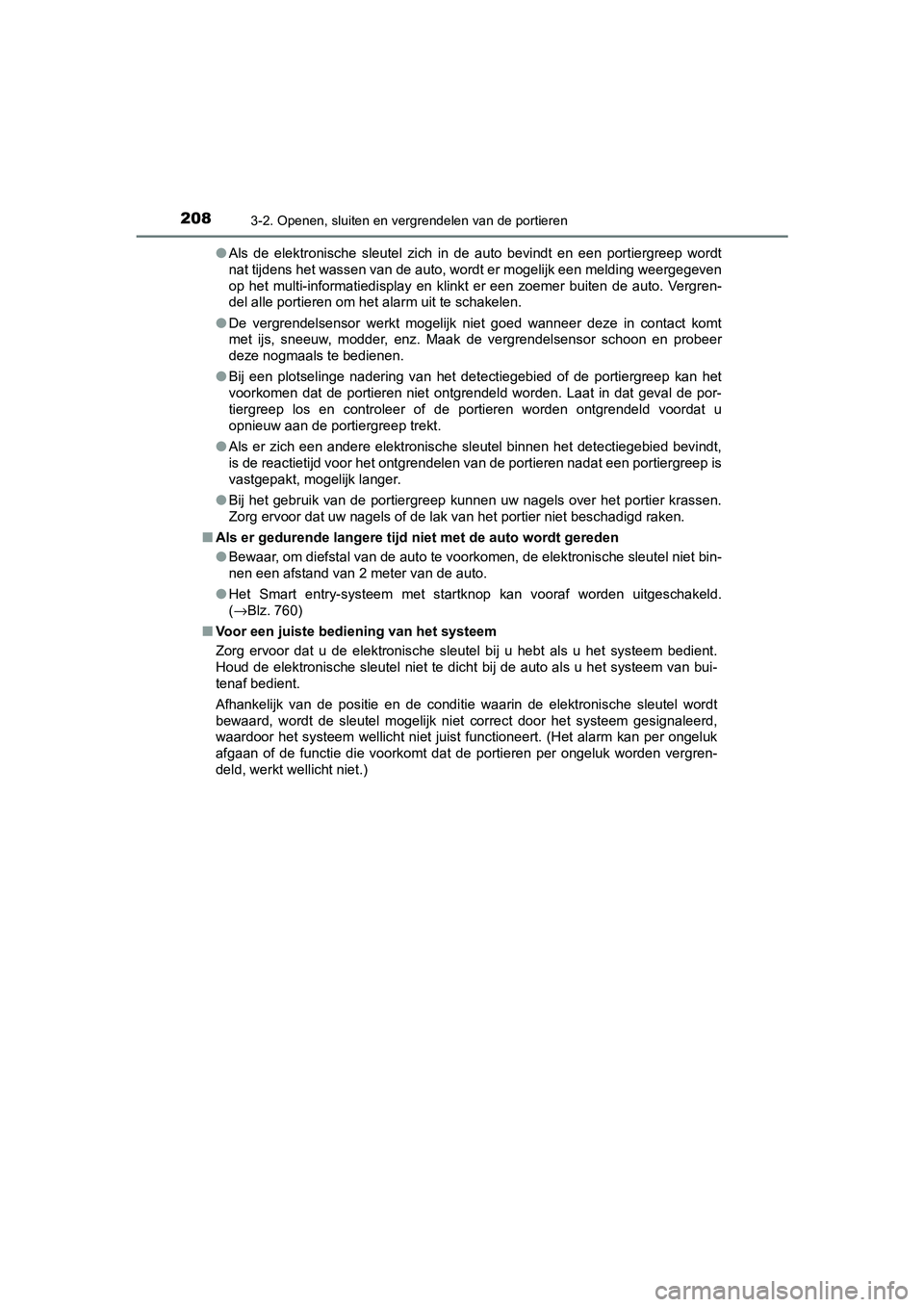

2083-2. Openen, sluiten en vergrendelen van de portieren
C-HR_HV_OM_Europe_OM10647E●
Als de elektronische sleutel zich in de auto bevindt en een por tiergreep wordt
nat tijdens het wassen van de aut o, wordt er mogelijk een melding weergegeven
op het multi-informatiedisplay en klinkt er een zoemer buiten d e auto. Vergren-
del alle portieren om het alarm uit te schakelen.
● De vergrendelsensor werkt mogelijk niet goed wanneer deze in co ntact komt
met ijs, sneeuw, modder, enz. Maak de vergrendelsensor schoon e n probeer
deze nogmaals te bedienen.
● Bij een plotselinge nadering van het detectiegebied of de porti ergreep kan het
voorkomen dat de portieren niet ontgrendeld worden. Laat in dat geval de por-
tiergreep los en controleer of de portieren worden ontgrendeld voordat u
opnieuw aan de portiergreep trekt.
● Als er zich een andere elektronische sleutel binnen het detecti egebied bevindt,
is de reactietijd voor het ont grendelen van de portieren nadat een portiergreep is
vastgepakt, mogelijk langer.
● Bij het gebruik van de portiergreep kunnen uw nagels over het p ortier krassen.
Zorg ervoor dat uw nagels of de lak van het portier niet beschadigd raken.
■ Als er gedurende langere tijd niet met de auto wordt gereden
●Bewaar, om diefstal van de auto t e voorkomen, de elektronische sleutel niet bin-
nen een afstand van 2 meter van de auto.
● Het Smart entry-systeem met star tknop kan vooraf worden uitgeschakeld.
(→Blz. 760)
■ Voor een juiste bediening van het systeem
Zorg ervoor dat u de elektronische sleutel bij u hebt als u het systeem bedient.
Houd de elektronische sleutel niet te dicht bij de auto als u h et systeem van bui-
tenaf bedient.
Afhankelijk van de positie en de conditie waarin de elektronisc he sleutel wordt
bewaard, wordt de sleutel moge lijk niet correct door het systeem gesignaleerd,
waardoor het systeem wellicht niet juist functioneert. (Het alarm kan per ongeluk
afgaan of de functie die voorkomt dat de portieren per ongeluk worden vergren-
deld, werkt wellicht niet.)
C-HR_HV_OM_Europe_OM10647E.b ook Page 208 Tuesday, July 30, 2019 9:59 AM

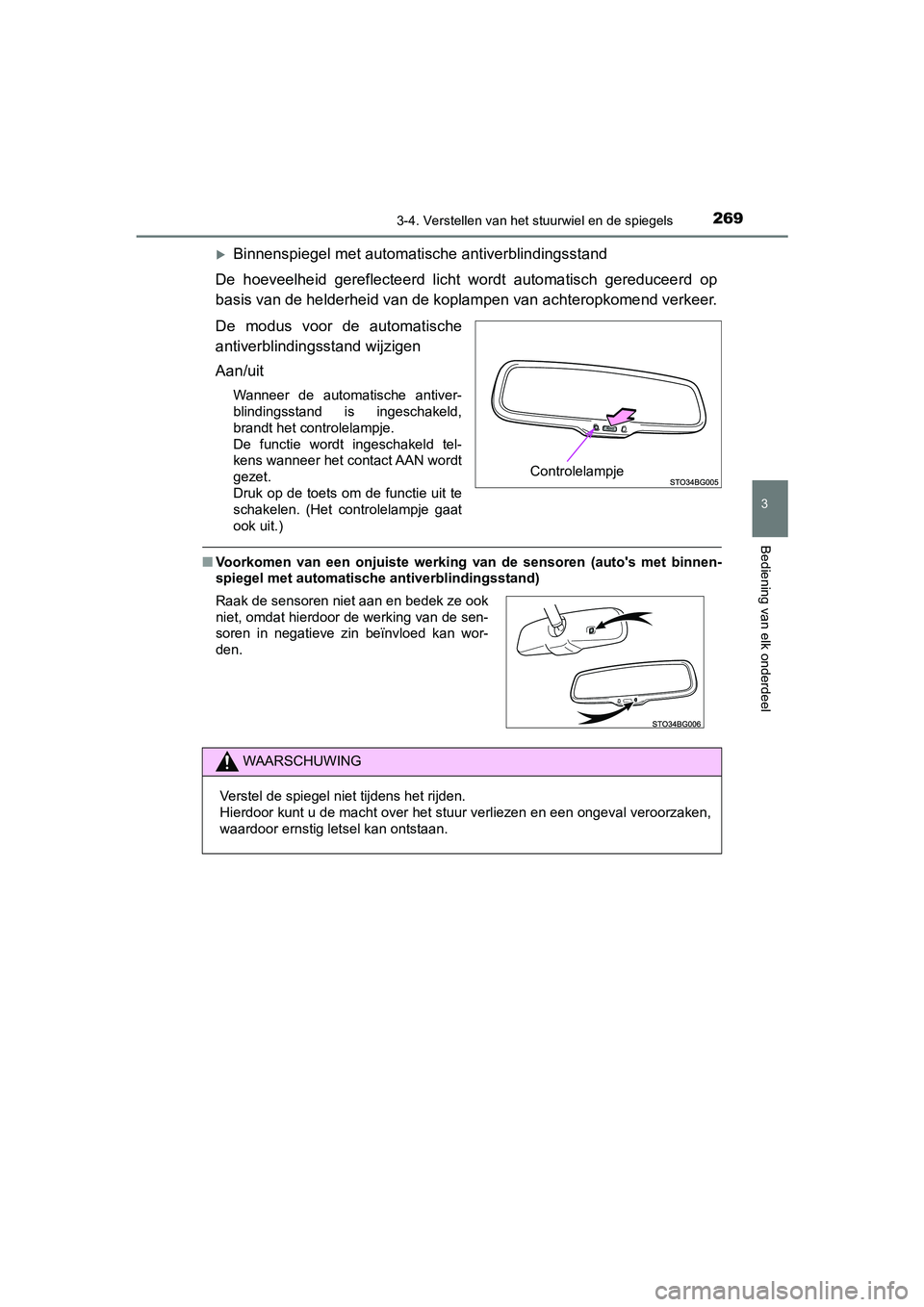

2693-4. Verstellen van het stuurwiel en de spiegels
3
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10647E
Binnenspiegel met automatische antiverblindingsstand
De hoeveelheid gereflecteerd licht wordt automatisch gereduceer d op
basis van de helderheid van de koplampen van achteropkomend ver keer.
De modus voor de automatische
antiverblindingsstand wijzigen
Aan/uit
Wanneer de automatische antiver-
blindingsstand is ingeschakeld,
brandt het controlelampje.
De functie wordt ingeschakeld tel-
kens wanneer het contact AAN wordt
gezet.
Druk op de toets om de functie uit te
schakelen. (Het controlelampje gaat
ook uit.)
■ Voorkomen van een onjuiste werking van de sensoren (auto's met binnen-
spiegel met automatische antiverblindingsstand)
Controlelampje
Raak de sensoren niet aan en bedek ze ook
niet, omdat hierdoor de werking van de sen-
soren in negatieve zin beïnvloed kan wor-
den.
WAARSCHUWING
Verstel de spiegel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeva l veroorzaken,
waardoor ernstig let sel kan ontstaan.
C-HR_HV_OM_Europe_OM10647E.b ook Page 269 Tuesday, July 30, 2019 9:59 AM

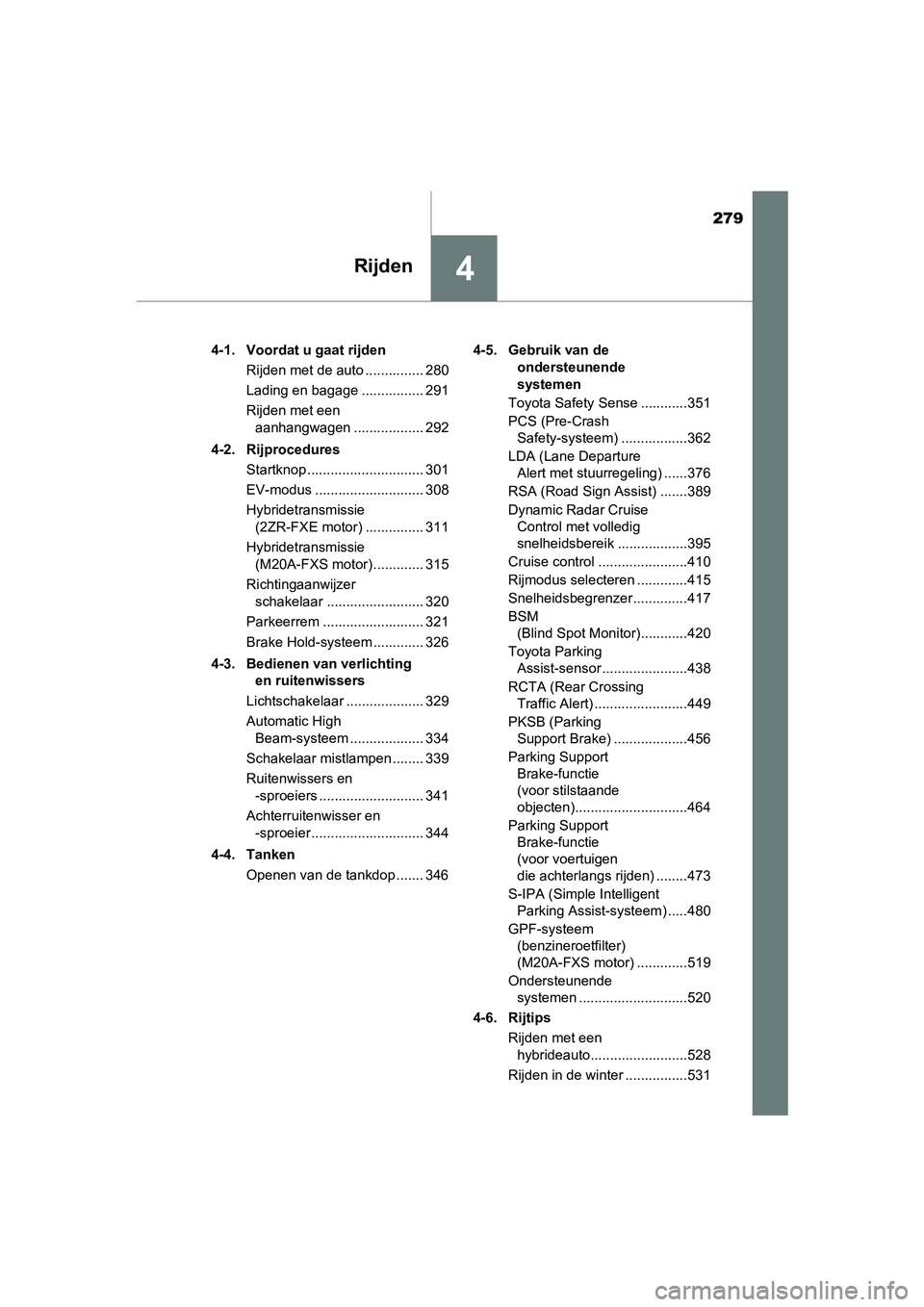

279
4Rijden
C-HR_HV_OM_Europe_OM10647E4-1. Voordat u gaat rijden
Rijden met de auto . .............. 280
Lading en bagage ................ 291
Rijden met een aanhangwagen ....... ........... 292
4-2. Rijprocedures Startknop .............................. 301
EV-modus ............................ 308
Hybridetransmissie (2ZR-FXE motor) ............... 311
Hybridetransmissie (M20A-FXS motor) ............. 315
Richtingaanwijzer schakelaar ......................... 320
Parkeerrem .......................... 321
Brake Hold-systeem ............. 326
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar .................... 329
Automatic High Beam-systeem ................... 334
Schakelaar mistlampen ........ 339
Ruitenwissers en -sproeiers ........................... 341
Achterruitenwisser en -sproeier ............................. 344
4-4. Tanken Openen van de tankdop ....... 346 4-5. Gebruik van de
ondersteunende
systemen
Toyota Safety Sense ............351
PCS (Pre-Crash Safety-systeem) .. ...............362
LDA (Lane Departure Alert met stuurregeling) ......376
RSA (Road Sign Assist) .......389
Dynamic Radar Cruise Control met volledig
snelheidsbereik ..................395
Cruise control .......................410
Rijmodus selecteren .............415
Snelheidsbegrenzer..............417
BSM (Blind Spot Monitor)............420
Toyota Parking Assist-sensor ......................438
RCTA (Rear Crossing Traffic Alert) ........................449
PKSB (Parking Support Brake) ...................456
Parking Support Brake-functie
(voor stilstaande
objecten).............................464
Parking Support Brake-functie
(voor voertuigen
die achterlangs rijden) ........473
S-IPA (Simple Intelligent Parking Assist-systeem) .....480
GPF-systeem (benzineroetfilter)
(M20A-FXS motor) .............519
Ondersteunende systemen ............................520
4-6. Rijtips
Rijden met een hybrideauto.........................528
Rijden in de winter ................531
C-HR_HV_OM_Europe_OM10647E.b ook Page 279 Tuesday, July 30, 2019 9:59 AM
