TOYOTA C-HR 2019 Instructieboekje (in Dutch)

6516-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
■KentekenplaatverlichtingOpen de achterklep en verwij-
der de afdekkap.
Omwikkel de schroevendraaier
met tape om te voorkomen dat de
auto wordt beschadigd.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
C-HR_HV_OM_Europe_OM10647E.b ook Page 651 Tuesday, July 30, 2019 9:59 AM

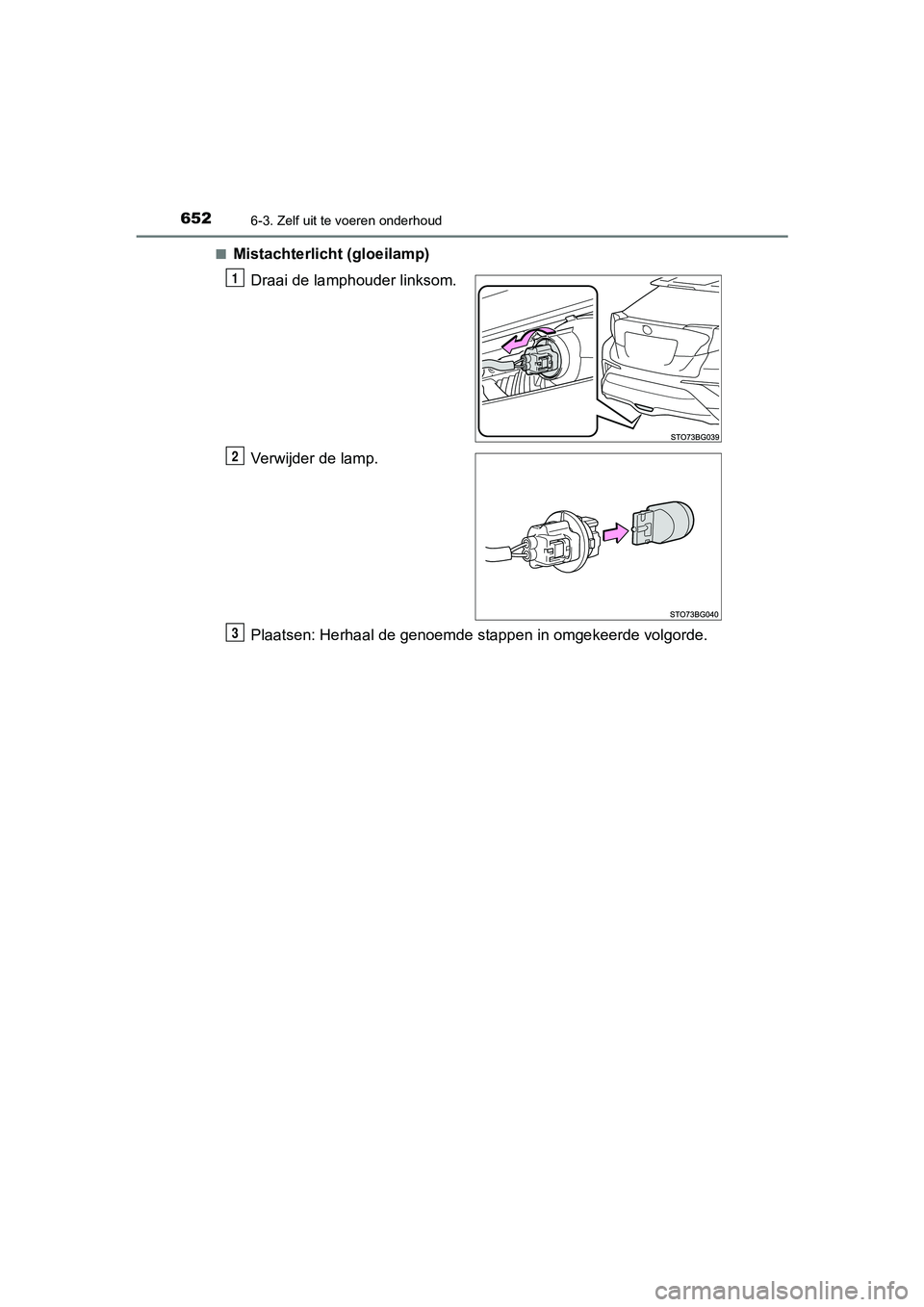

6526-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E■
Mistachterlicht (gloeilamp)
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
C-HR_HV_OM_Europe_OM10647E.b ook Page 652 Tuesday, July 30, 2019 9:59 AM

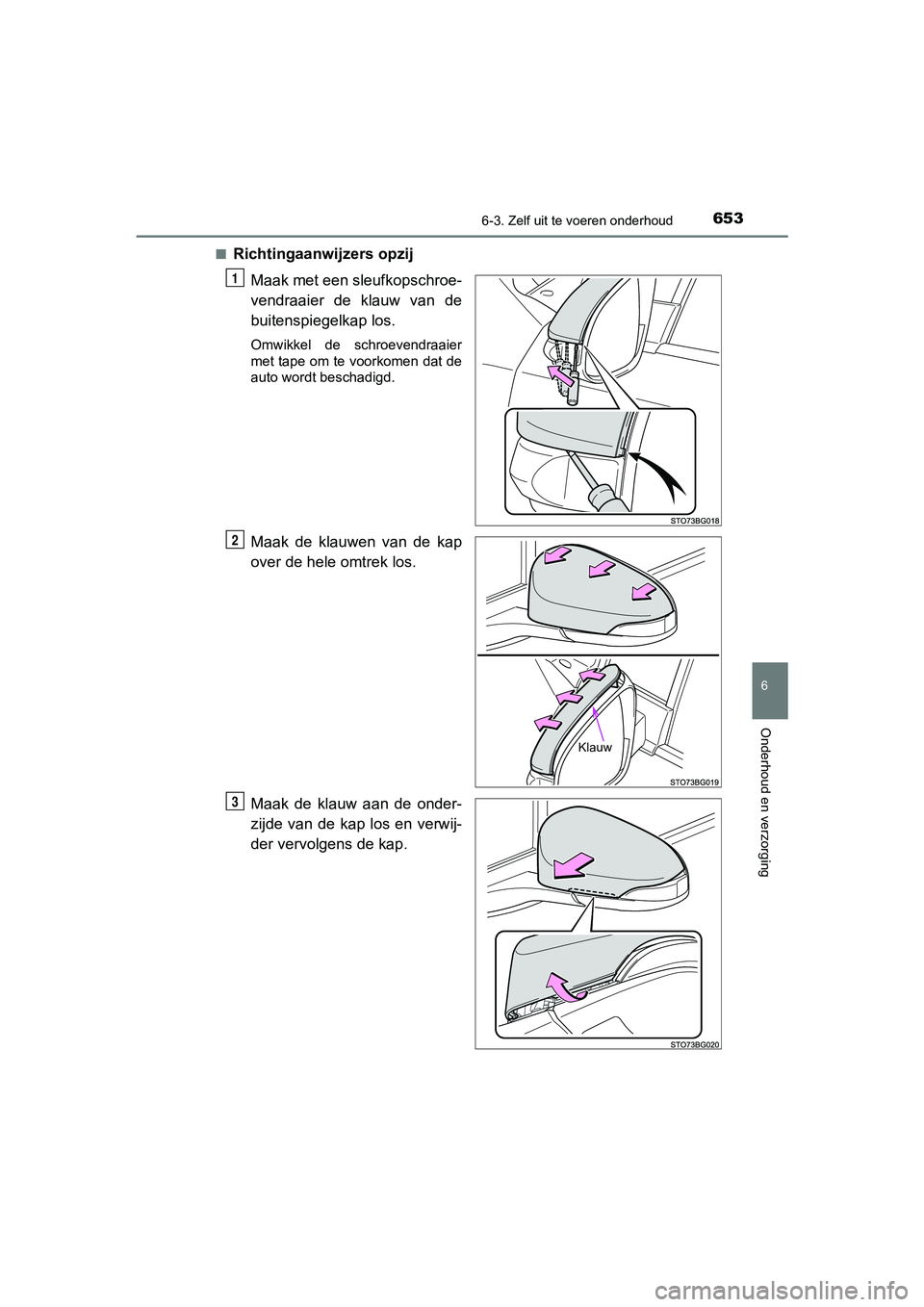

6536-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
■Richtingaanwijzers opzijMaak met een sleufkopschroe-
vendraaier de klauw van de
buitenspiegelkap los.
Omwikkel de schroevendraaier
met tape om te voorkomen dat de
auto wordt beschadigd.
Maak de klauwen van de kap
over de hele omtrek los.
Maak de klauw aan de onder-
zijde van de kap los en verwij-
der vervolgens de kap.
1
Klauw
O
P
C-HR_HV_OM_Europe_OM10647E.b ook Page 653 Tuesday, July 30, 2019 9:59 AM

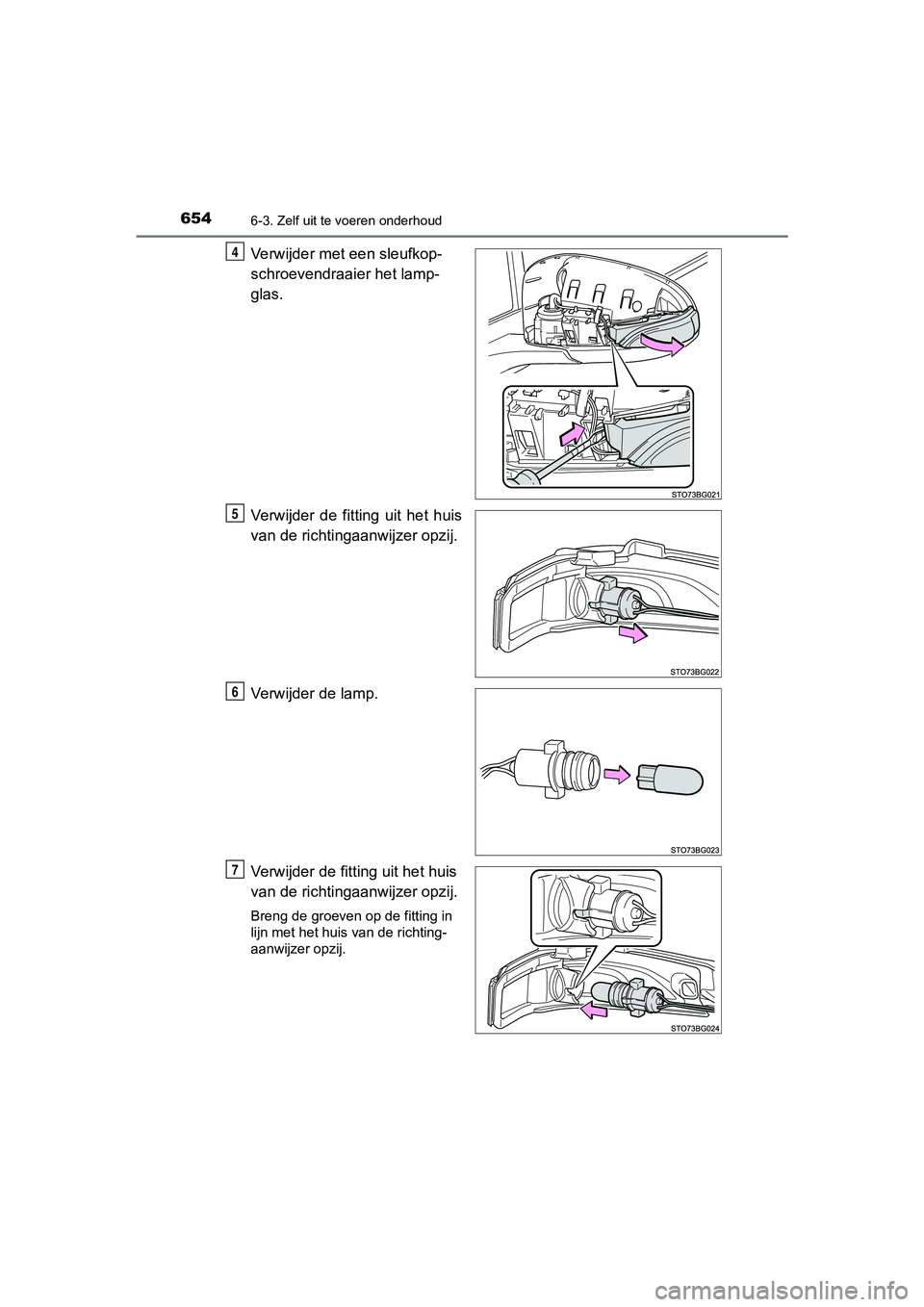

6546-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
Verwijder met een sleufkop-
schroevendraaier het lamp-
glas.
Verwijder de fitting uit het huis
van de richtingaanwijzer opzij.
Verwijder de lamp.
Verwijder de fitting uit het huis
van de richtingaanwijzer opzij.
Breng de groeven op de fitting in
lijn met het huis van de richting-
aanwijzer opzij.
4
5
6
7
C-HR_HV_OM_Europe_OM10647E.book Page 654 Tuesday, July 30, 2019 9:59 AM

6556-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging

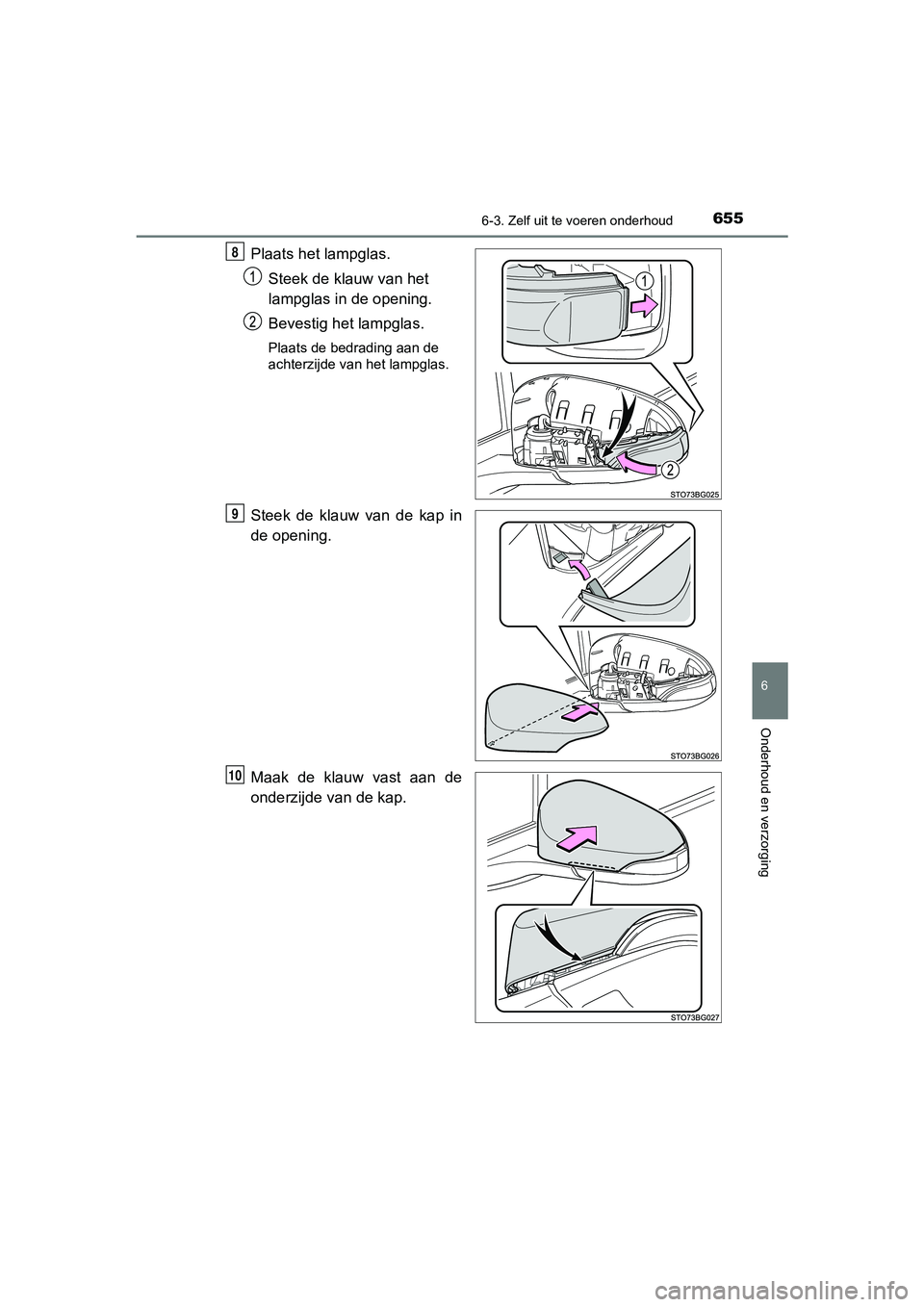

Plaats het lampglas.Steek de klauw van het
lampglas in de opening.
Bevestig het lampglas.
Plaats de bedrading aan de
achterzijde van het lampglas.
Steek de klauw van de kap in
de opening.
Maak de klauw vast aan de
onderzijde van de kap.
8
9
10
C-HR_HV_OM_Europe_OM10647E.b ook Page 655 Tuesday, July 30, 2019 9:59 AM

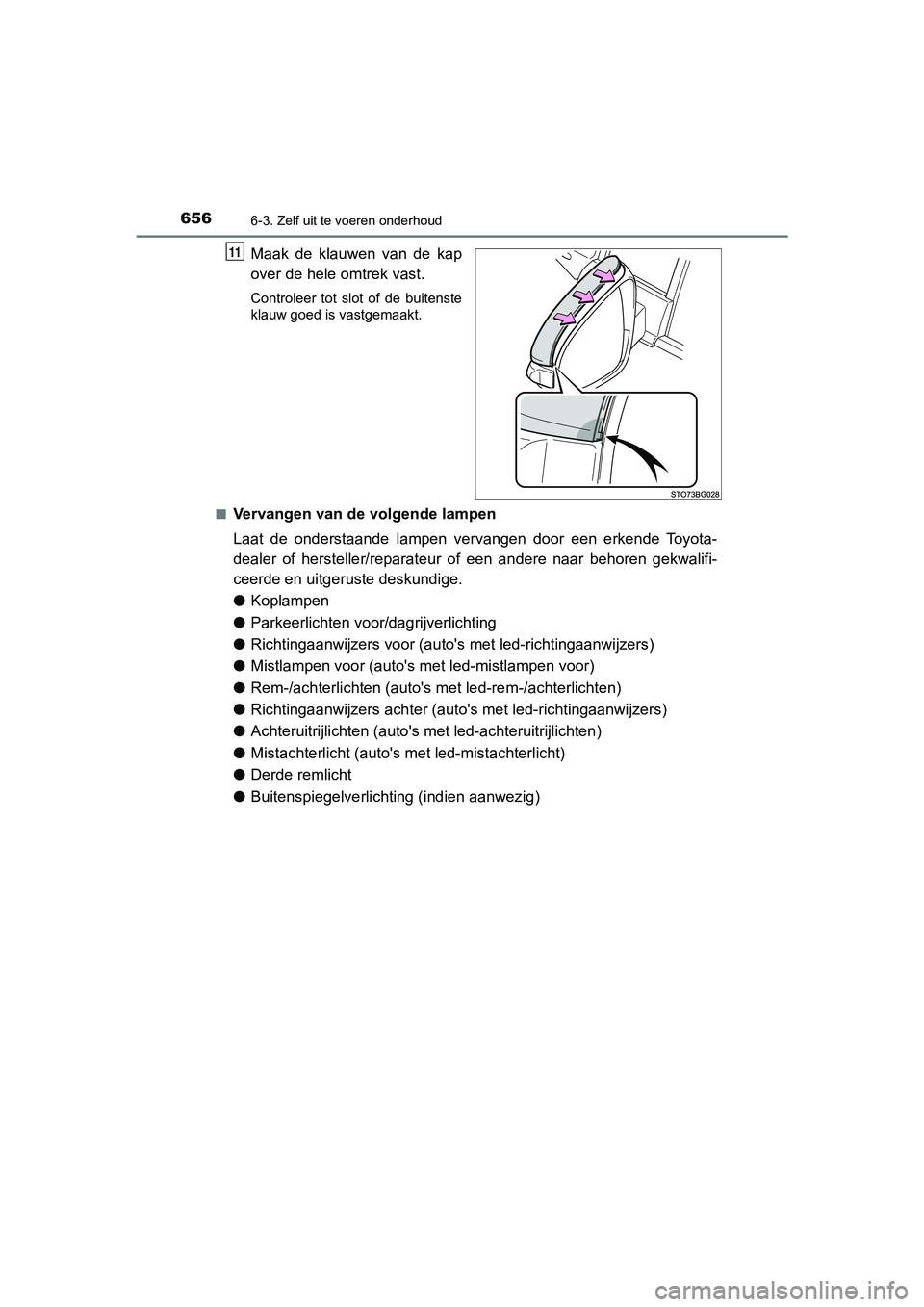

6566-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
Maak de klauwen van de kap
over de hele omtrek vast.
Controleer tot slot of de buitenste
klauw goed is vastgemaakt.
■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alifi-
ceerde en uitgeruste deskundige.
● Koplampen
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers vo or (auto's met led-richtingaanwijzers)
● Mistlampen voor (auto's met led-mistlampen voor)
● Rem-/achterlichten (auto's met led-rem-/achterlichten)
● Richtingaanwijzers acht er (auto's met led-richtingaanwijzers)
● Achteruitrijlichten ( auto's met led-achteruitrijlichten)
● Mistachterlicht (auto's me t led-mistachterlicht)
● Derde remlicht
● Buitenspiegelverlichti ng (indien aanwezig)
11
C-HR_HV_OM_Europe_OM10647E.b ook Page 656 Tuesday, July 30, 2019 9:59 AM

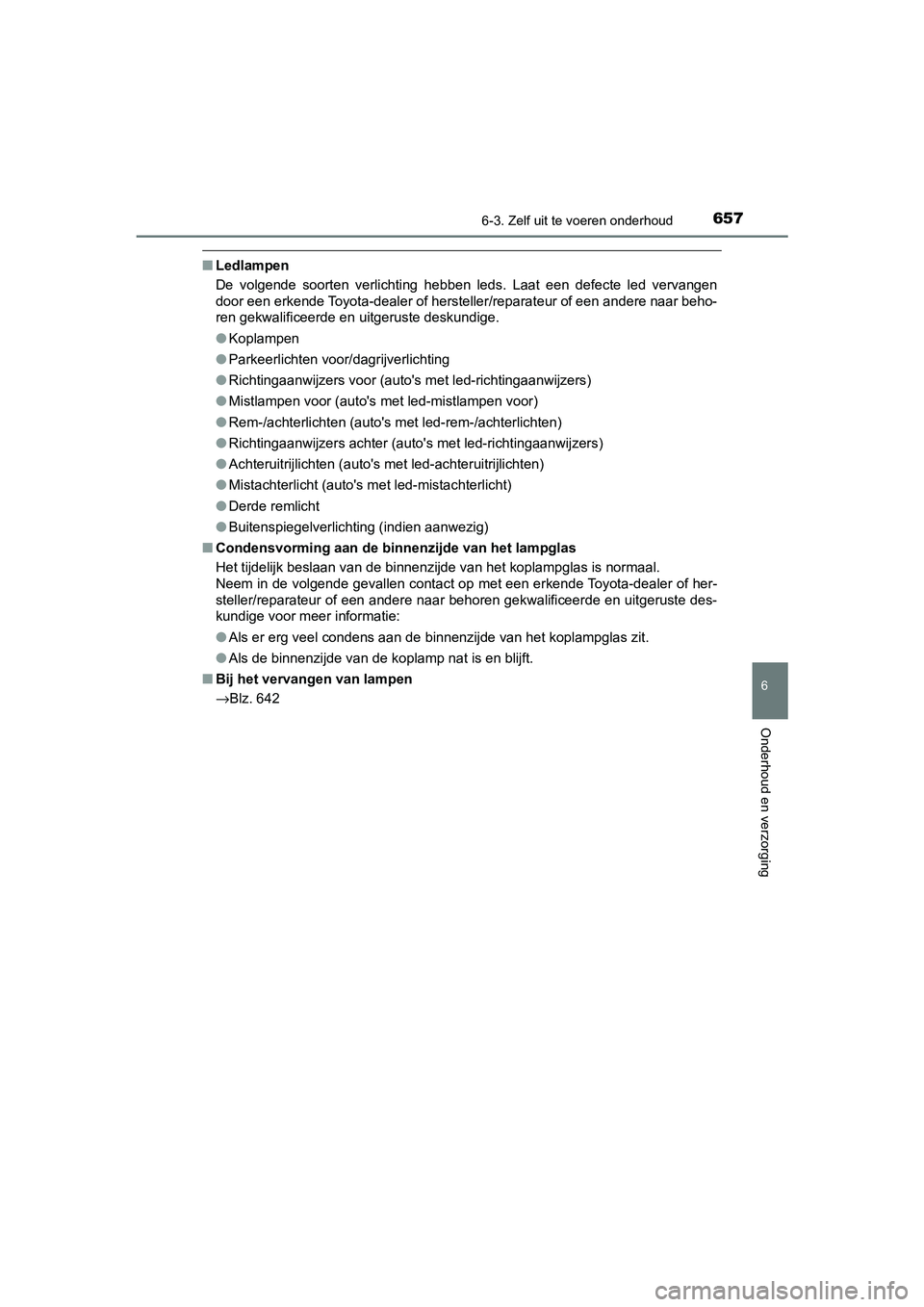

6576-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
■Ledlampen
De volgende soorten verlichting hebben leds. Laat een defecte led vervangen
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
● Koplampen
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers voor (auto' s met led-richtingaanwijzers)
● Mistlampen voor (auto's met led-mistlampen voor)
● Rem-/achterlichten (auto's m et led-rem-/achterlichten)
● Richtingaanwijzers achter (auto' s met led-richtingaanwijzers)
● Achteruitrijlichten (auto's met led-achteruitrijlichten)
● Mistachterlicht (auto's met led-mistachterlicht)
● Derde remlicht
● Buitenspiegelverlichting (indien aanwezig)
■ Condensvorming aan de binn enzijde van het lampglas
Het tijdelijk beslaan van de bi nnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota- dealer of her-
steller/reparateur of een andere n aar behoren gekwalificeerde en uitgeruste des-
kundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van he t koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 642
C-HR_HV_OM_Europe_OM10647E.b ook Page 657 Tuesday, July 30, 2019 9:59 AM

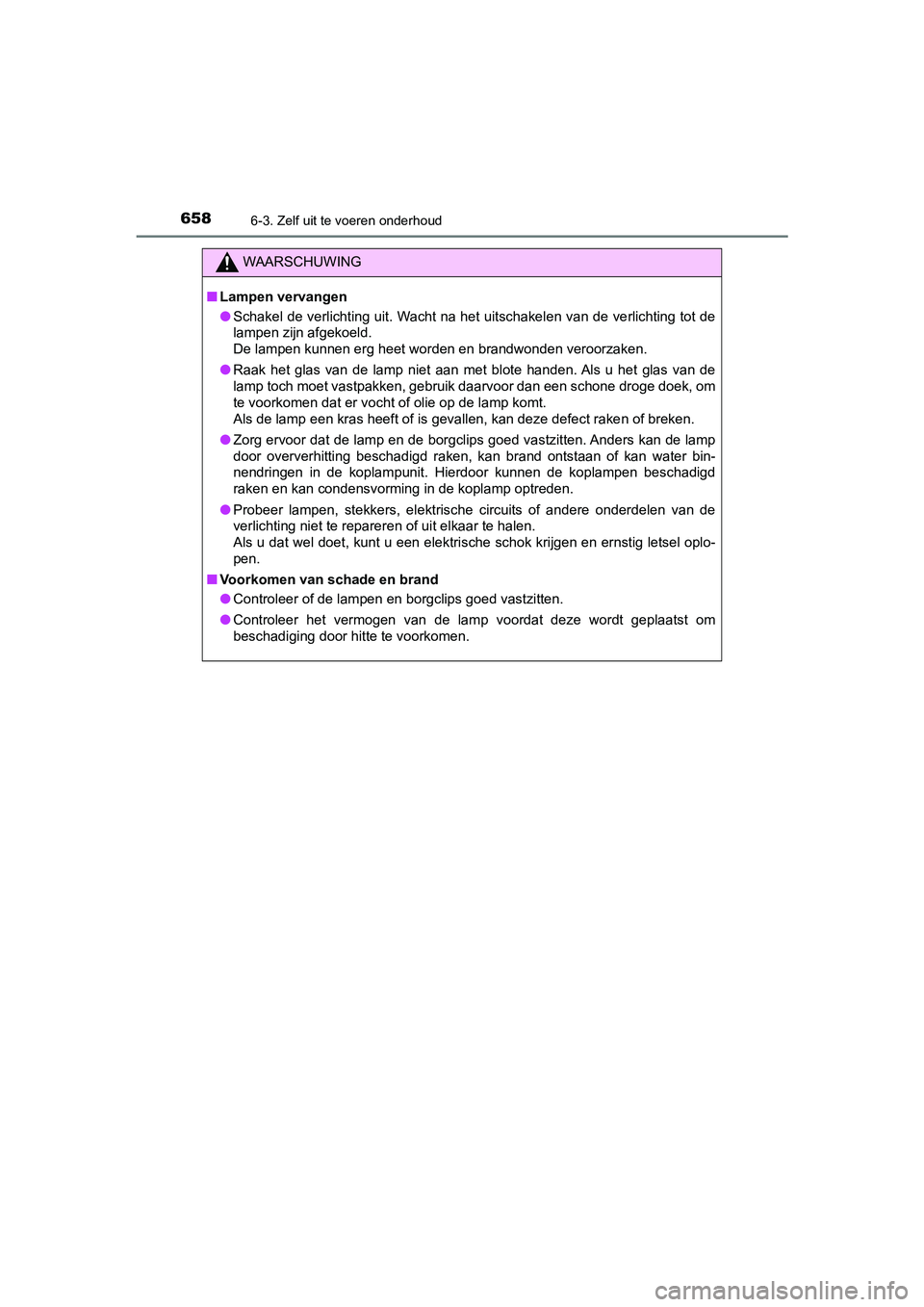

6586-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de ve rlichting tot de
lampen zijn afgekoeld.
De lampen kunnen erg heet wor den en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van de
lamp toch moet vastpakken, gebruik daarvoor dan een schone drog e doek, om
te voorkomen dat er vocht o f olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de bor gclips goed vastzitten. Anders kan de lamp
door oververhitting beschadigd raken, kan brand ontstaan of kan water bin-
nendringen in de koplampunit. Hierdoor kunnen de koplampen besc hadigd
raken en kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektr ische circuits of andere onderdelen van de
verlichting niet te reparer en of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel oplo-
pen.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaats t om
beschadiging door hitte te voorkomen.
C-HR_HV_OM_Europe_OM10647E.b ook Page 658 Tuesday, July 30, 2019 9:59 AM

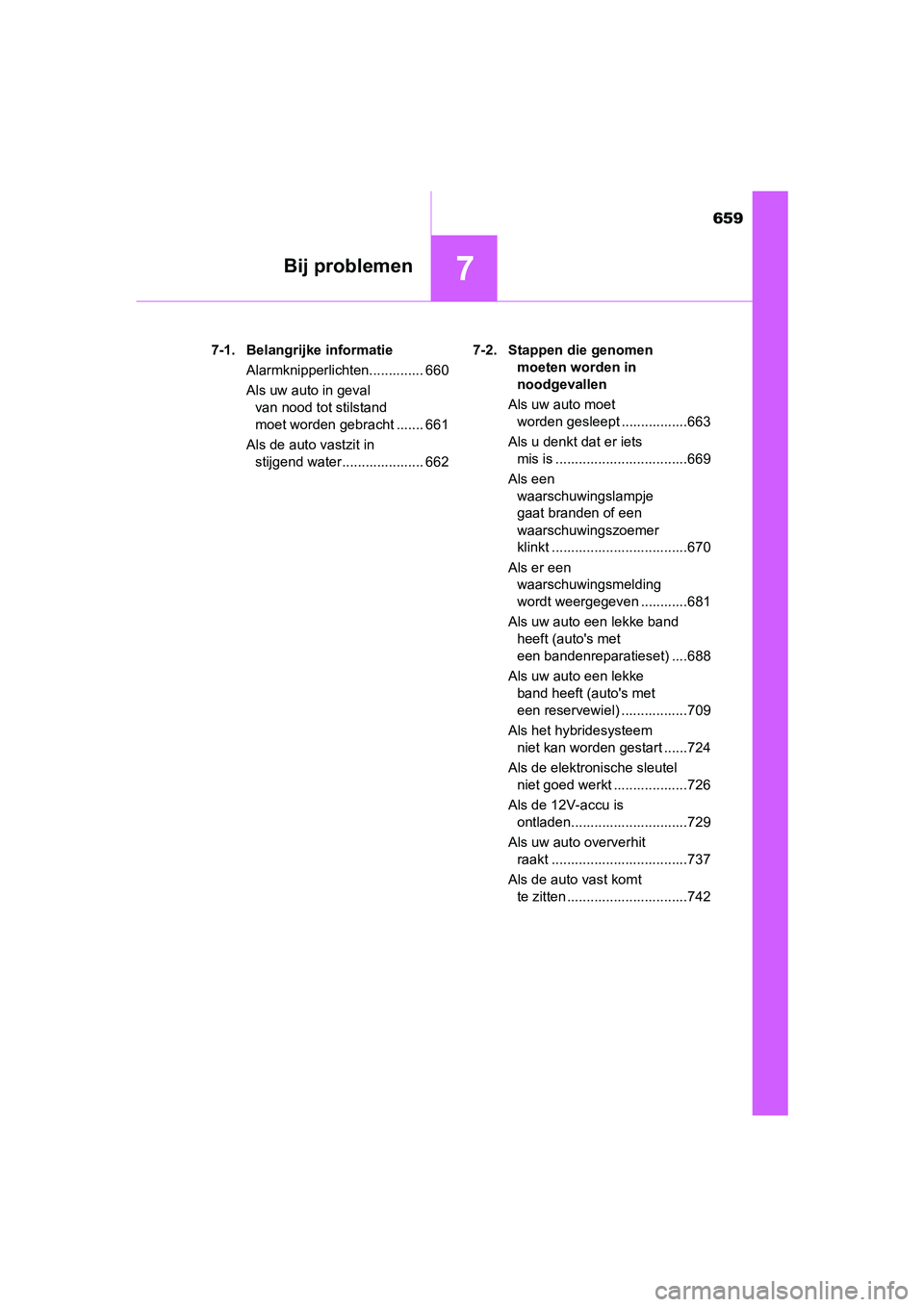

659
7Bij problemen
C-HR_HV_OM_Europe_OM10647E7-1. Belangrijke informatie
Alarmknipperlichte n.............. 660
Als uw auto in geval van nood tot stilstand
moet worden gebracht ....... 661
Als de auto va stzit in
stijgend water..................... 662 7-2. Stappen die genomen
moeten worden in
noodgevallen
Als uw auto moet worden gesleept .................663
Als u denkt dat er iets mis is ..................................669
Als een waarschuwingslampje
gaat branden of een
waarschuwingszoemer
klinkt ...................................670
Als er een waarschuwingsmelding
wordt weergegeven ............681
Als uw auto een lekke band heeft (auto's met
een bandenreparatieset) ....688
Als uw auto een lekke band heeft (auto's met
een reservewiel) .. ...............709
Als het hybridesysteem niet kan worden gestart ......724
Als de elektronische sleutel niet goed werkt .. .................726
Als de 12V-accu is ontladen..............................729
Als uw auto oververhit raakt ...................................737
Als de auto vast komt te zitten ...............................742
C-HR_HV_OM_Europe_OM10647E.b ook Page 659 Tuesday, July 30, 2019 9:59 AM

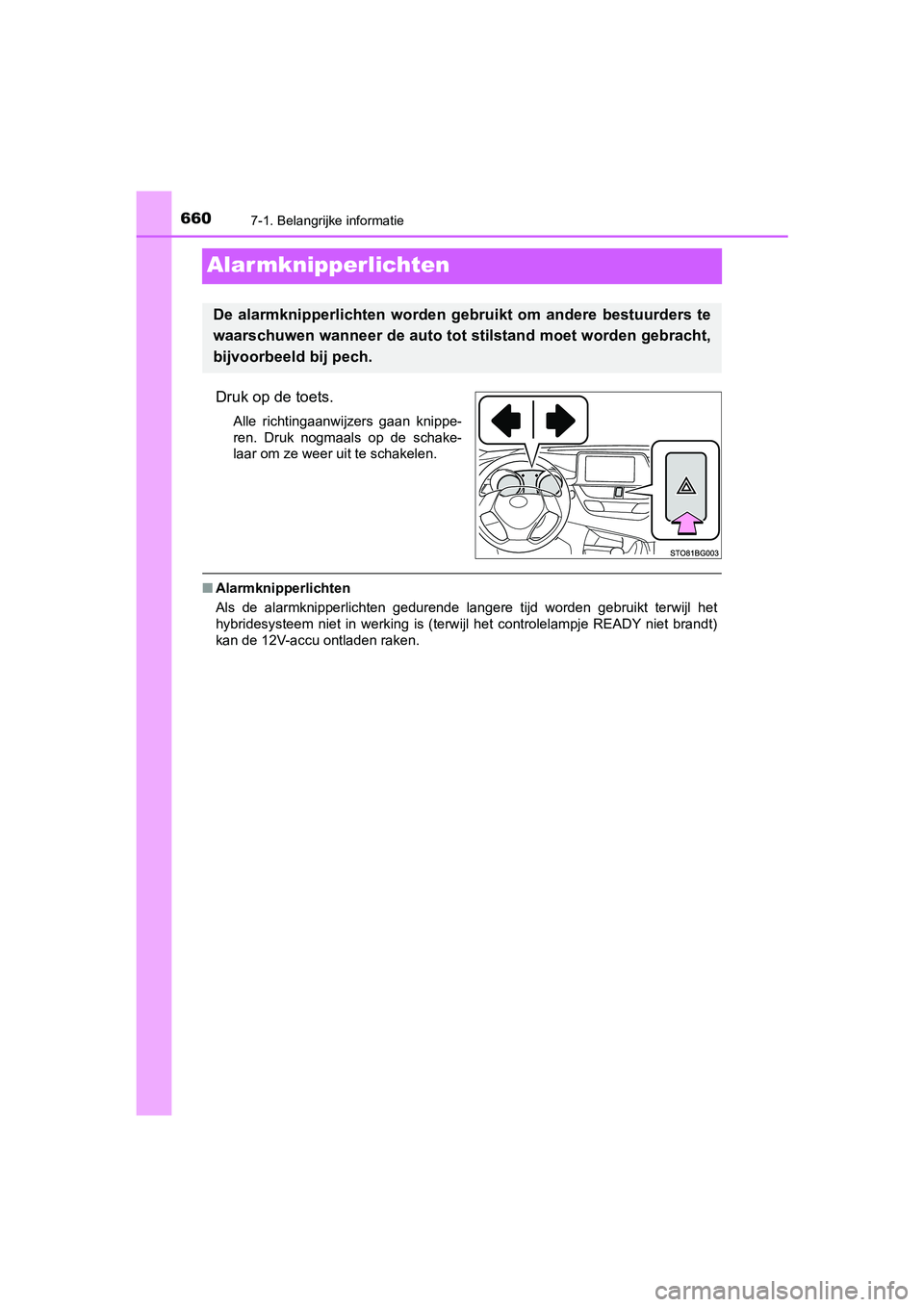

6607-1. Belangrijke informatie
C-HR_HV_OM_Europe_OM10647E
Alar mknipperlichten
Druk op de toets.
Alle richtingaanwijzers gaan knippe-
ren. Druk nogmaals op de schake-
laar om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten gedurende langere tijd worden gebrui kt terwijl het
hybridesysteem niet in werking is (terwijl het controlelampje READY niet brandt)
kan de 12V-accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders te
waarschuwen wanneer de auto tot stilstand moet worden gebracht,
bijvoorbeeld bij pech.
