TOYOTA C-HR 2019 Instructieboekje (in Dutch)

6617-1. Belangrijke informatie
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

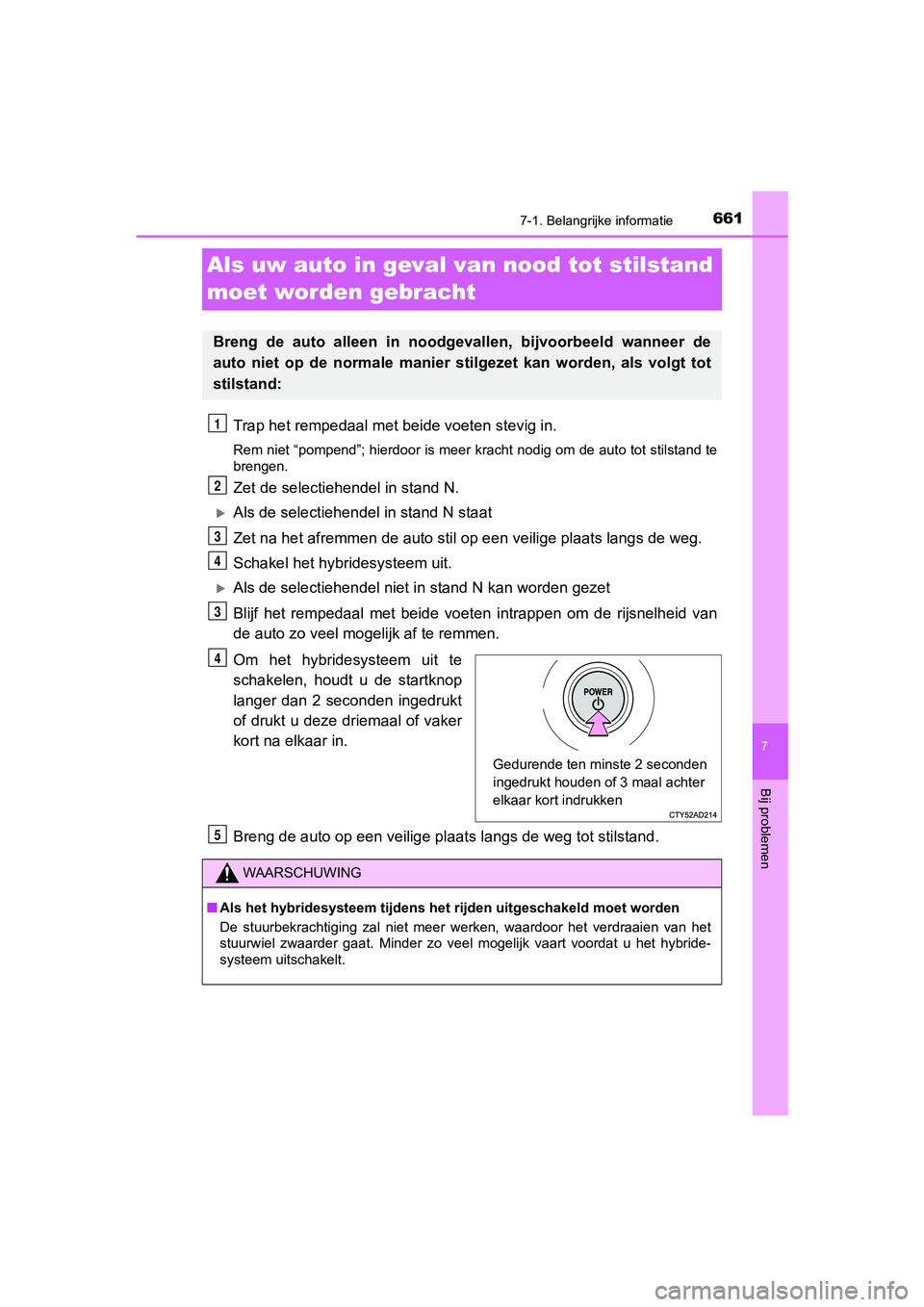

Als uw auto in geval van nood tot stilstand
moet worden gebracht
Trap het rempedaal met beide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto to t stilstand te
brengen.
Zet de selectiehendel in stand N.
Als de selectiehendel in stand N staat
Zet na het afremmen de auto stil op een veilige plaats langs de weg.
Schakel het hybridesysteem uit.
Als de selectiehendel niet i n stand N kan worden gezet
Blijf het rempedaal met beide vo eten intrappen om de rijsnelheid van
de auto zo veel mo gelijk af te remmen.
Om het hybridesysteem uit te
schakelen, houdt u de startknop
langer dan 2 seconden ingedrukt
of drukt u deze driemaal of vaker
kort na elkaar in.
Breng de auto op een veilige plaats langs de weg tot stilstand.
Breng de auto alleen in noodgevallen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt tot
stilstand:
1
2
3
4
3
Gedurende ten min ste 2 seconden
ingedrukt houden of 3 maal achter
elkaar kort indrukken
Q
WAARSCHUWING
■ Als het hybridesysteem tijdens he t rijden uitgeschakeld moet worden
De stuurbekrachtiging zal niet meer werken, waardoor het verdra aien van het
stuurwiel zwaarder gaat. Minder z o veel mogelijk vaart voordat u het hybride-
systeem uitschakelt.
5
C-HR_HV_OM_Europe_OM10647E.b ook Page 661 Tuesday, July 30, 2019 9:59 AM

6627-1. Belangrijke informatie
C-HR_HV_OM_Europe_OM10647E

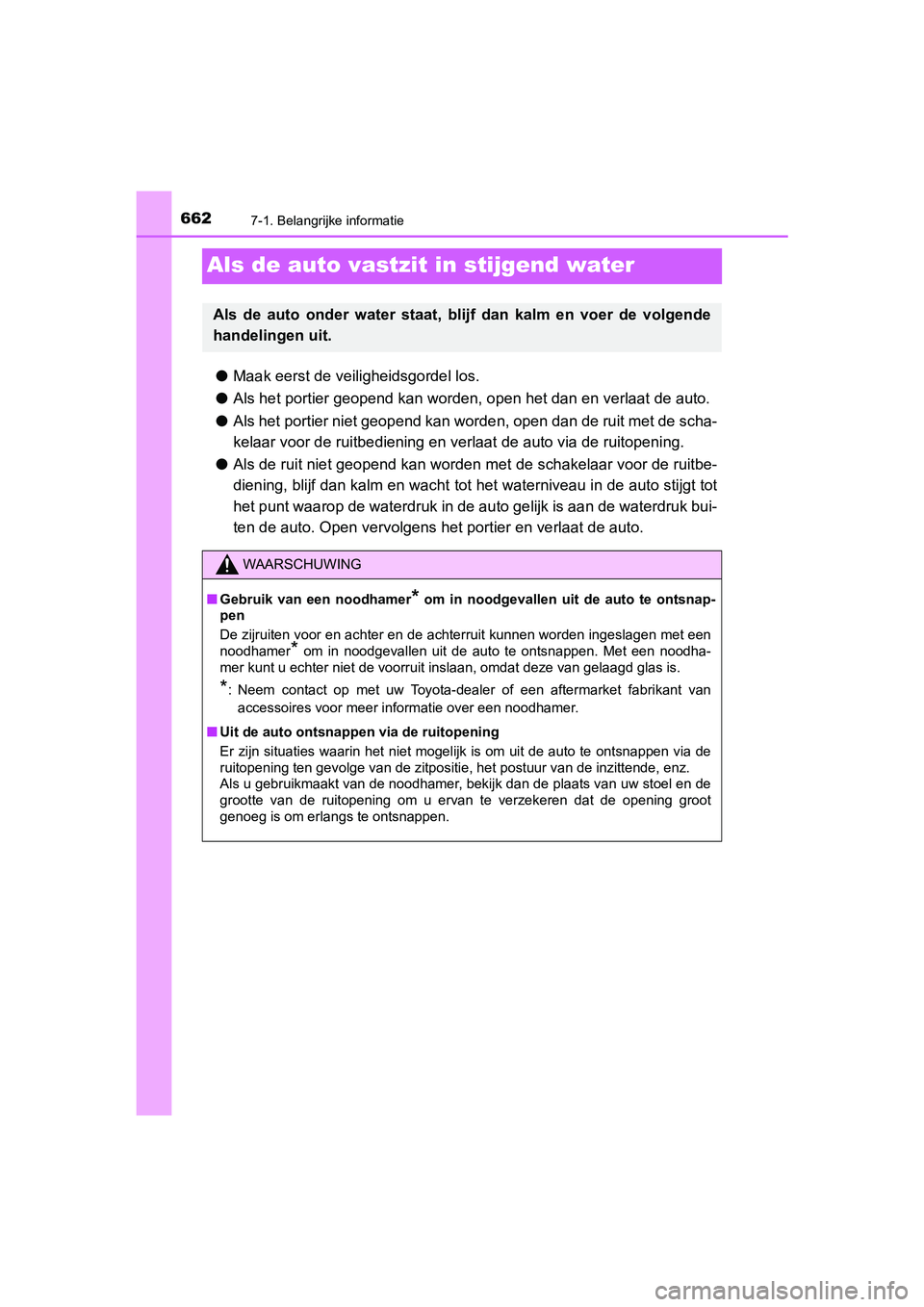

Als de auto vastzit in stijgend water
●Maak eerst de veiligheidsgordel los.
● Als het portier geopend kan worde n, open het dan en verlaat de auto.
● Als het portier niet geopend kan worden, open dan de ruit met de scha-
kelaar voor de ruitbediening en v erlaat de auto via de ruitopening.
● Als de ruit niet geopend kan worden met de schakelaar voor de r uitbe-
diening, blijf dan kalm en wacht tot het waterniveau in de auto stijgt tot
het punt waarop de waterdruk in de auto gelijk is aan de waterdruk bui-
ten de auto. Open ve rvolgens het portier en verlaat de auto.
Als de auto onder water staat, blijf dan kalm en voer de volgen de
handelingen uit.
WAARSCHUWING
■ Gebruik van een noodhamer* om in noodgevallen uit de auto te ontsnap-
pen
De zijruiten voor en achter en de achterruit kunnen worden inge slagen met een
noodhamer
* om in noodgevallen uit de auto te ontsnappen. Met een noodha-
mer kunt u echter nie t de voorruit inslaan, omdat deze van gela agd glas is.
*: Neem contact op met uw Toyota-dealer of een aftermarket fabrikant van
accessoires voor meer info rmatie over een noodhamer.
■ Uit de auto ontsnappen via de ruitopening
Er zijn situaties waarin het niet mogelijk is om uit de auto te ontsnappen via de
ruitopening ten gevolge van de z itpositie, het postuur van de inzittende, enz.
Als u gebruikmaakt van de noodhamer, bekijk dan de plaats van u w stoel en de
grootte van de ruitopening om u ervan te verzekeren dat de open ing groot
genoeg is om erlangs te ontsnappen.
C-HR_HV_OM_Europe_OM10647E.b ook Page 662 Tuesday, July 30, 2019 9:59 AM

6637-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

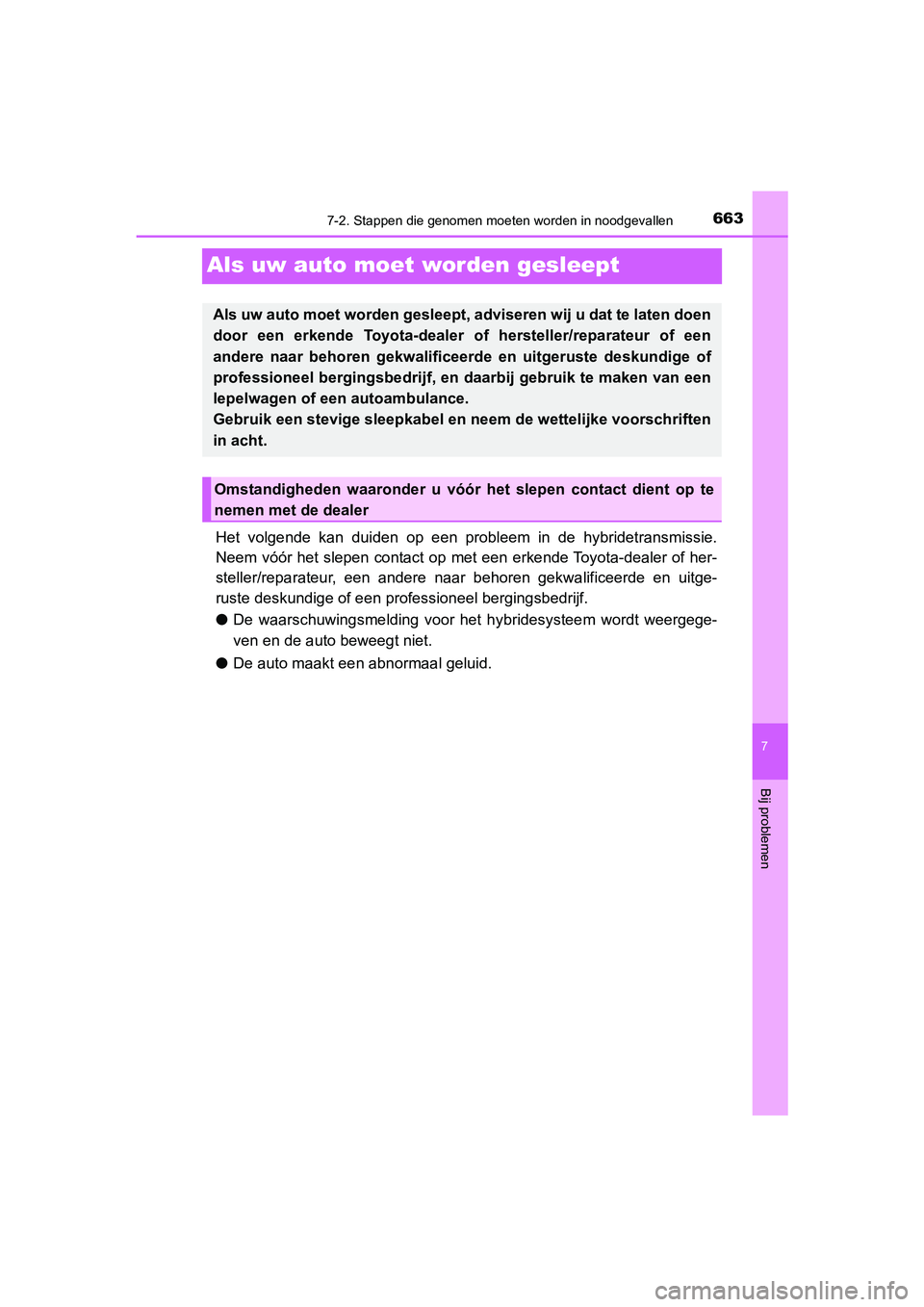

Als uw auto moet worden gesleept
Het volgende kan duiden op een probleem in de hybridetransmissi e.
Neem vóór het slepen contact op met een erkende Toyota-dealer o f her-
steller/reparateur, een andere naar behoren gekwalificeerde en uitge-
ruste deskundige of een professioneel bergingsbedrijf.
● De waarschuwingsmelding voor het hybridesysteem wordt weergege-
ven en de auto beweegt niet.
● De auto maakt een abnormaal geluid.
Als uw auto moet worden gesleept, adviseren wij u dat te laten doen
door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige of
professioneel bergingsbedrijf, en daarbij gebruik te maken van een
lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voorschrif ten
in acht.
Omstandigheden waaronder u vóór het slepen contact dient op te
nemen met de dealer
C-HR_HV_OM_Europe_OM10647E.b ook Page 663 Tuesday, July 30, 2019 9:59 AM

6647-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

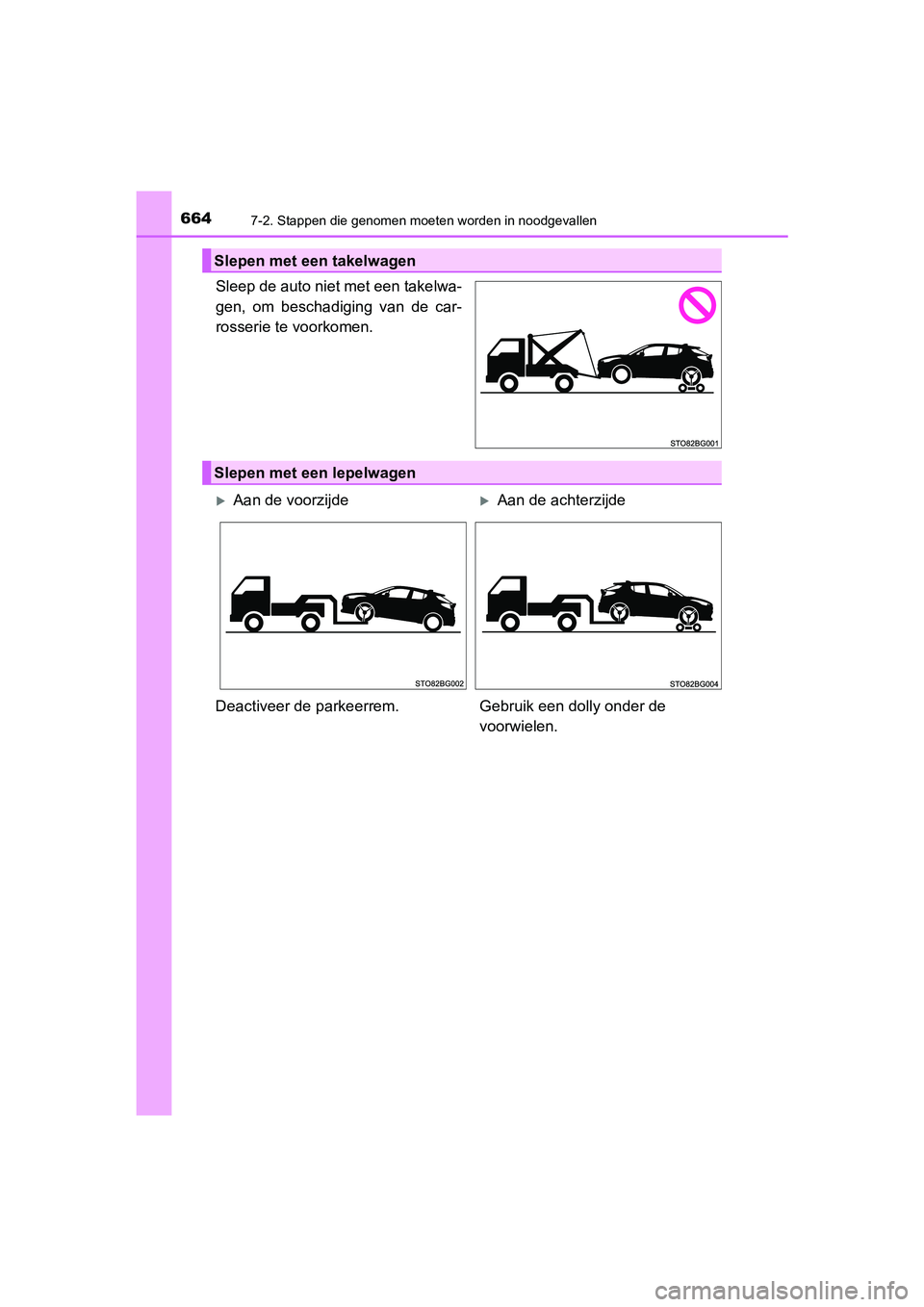

Sleep de auto niet met een takelwa-
gen, om beschadiging van de car-
rosserie te voorkomen.
Slepen met een takelwagen
Slepen met een lepelwagen
Aan de voorzijdeAan de achterzijde
Deactiveer de parkeerrem. G ebruik een dolly onder de
voorwielen.
C-HR_HV_OM_Europe_OM10647E.b ook Page 664 Tuesday, July 30, 2019 9:59 AM

6657-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

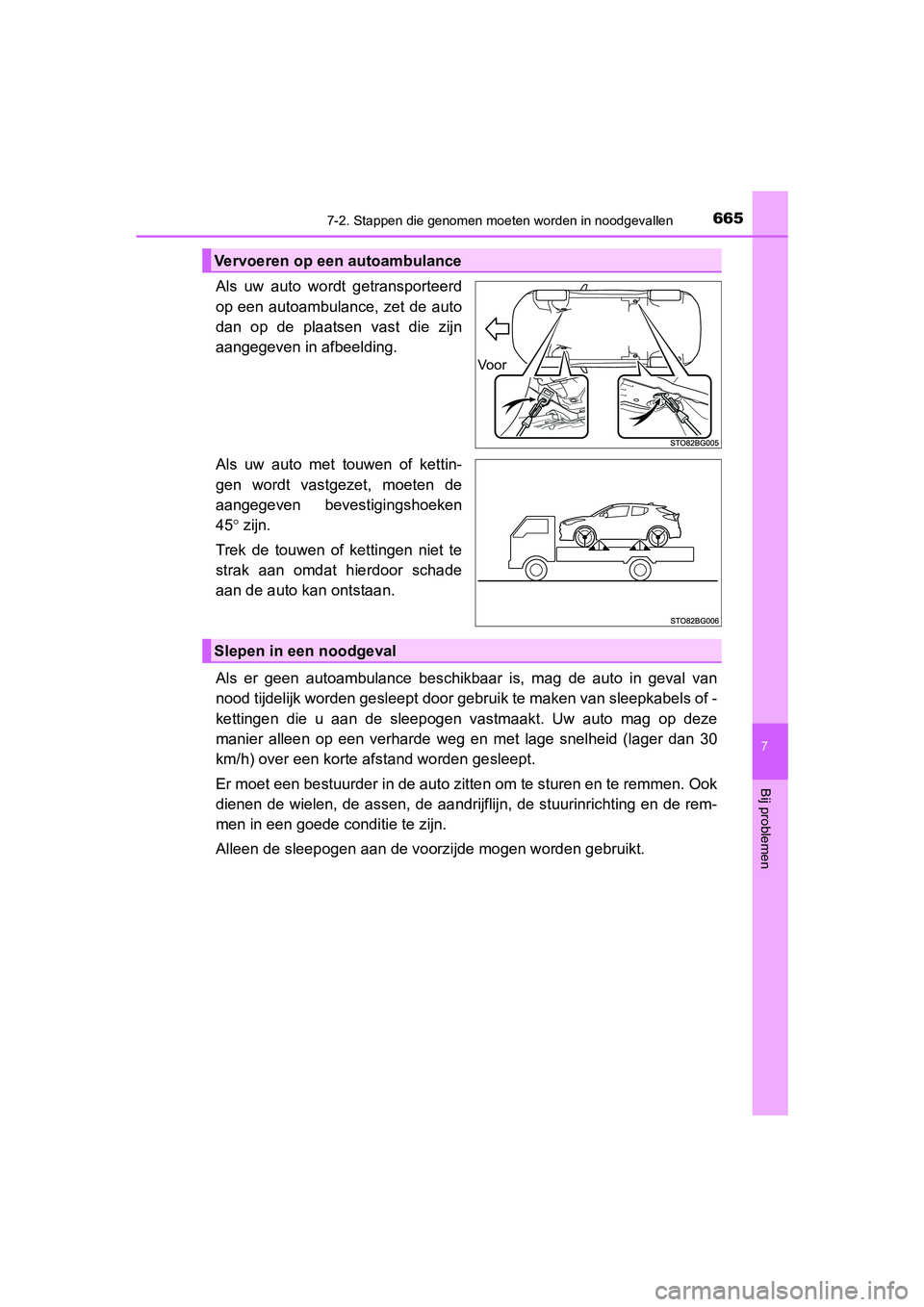

Als uw auto wordt getransporteerd
op een autoambulance, zet de auto
dan op de plaatsen vast die zijn
aangegeven in afbeelding.
Als uw auto met touwen of kettin-
gen wordt vastgezet, moeten de
aangegeven bevestigingshoeken
45° zijn.
Trek de touwen of kettingen niet te
strak aan omdat hierdoor schade
aan de auto kan ontstaan.
Als er geen autoambulance beschi kbaar is, mag de auto in geval van
nood tijdelijk worden gesleept door gebruik te maken van sleepkabels of -
kettingen die u aan de sleepogen vastmaakt. Uw auto mag op deze
manier alleen op een verharde weg en met lage snelheid (lager d an 30
km/h) over een korte afstand worden gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te rem men. Ook
dienen de wielen, de assen, de aandrijflijn, de stuurinrichting en de rem-
men in een goede conditie te zijn.
Alleen de sleepogen aan de voo rzijde mogen worden gebruikt.
Vervoeren op een autoambulance
Vo o r
Slepen in een noodgeval
C-HR_HV_OM_Europe_OM10647E.b ook Page 665 Tuesday, July 30, 2019 9:59 AM

6667-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

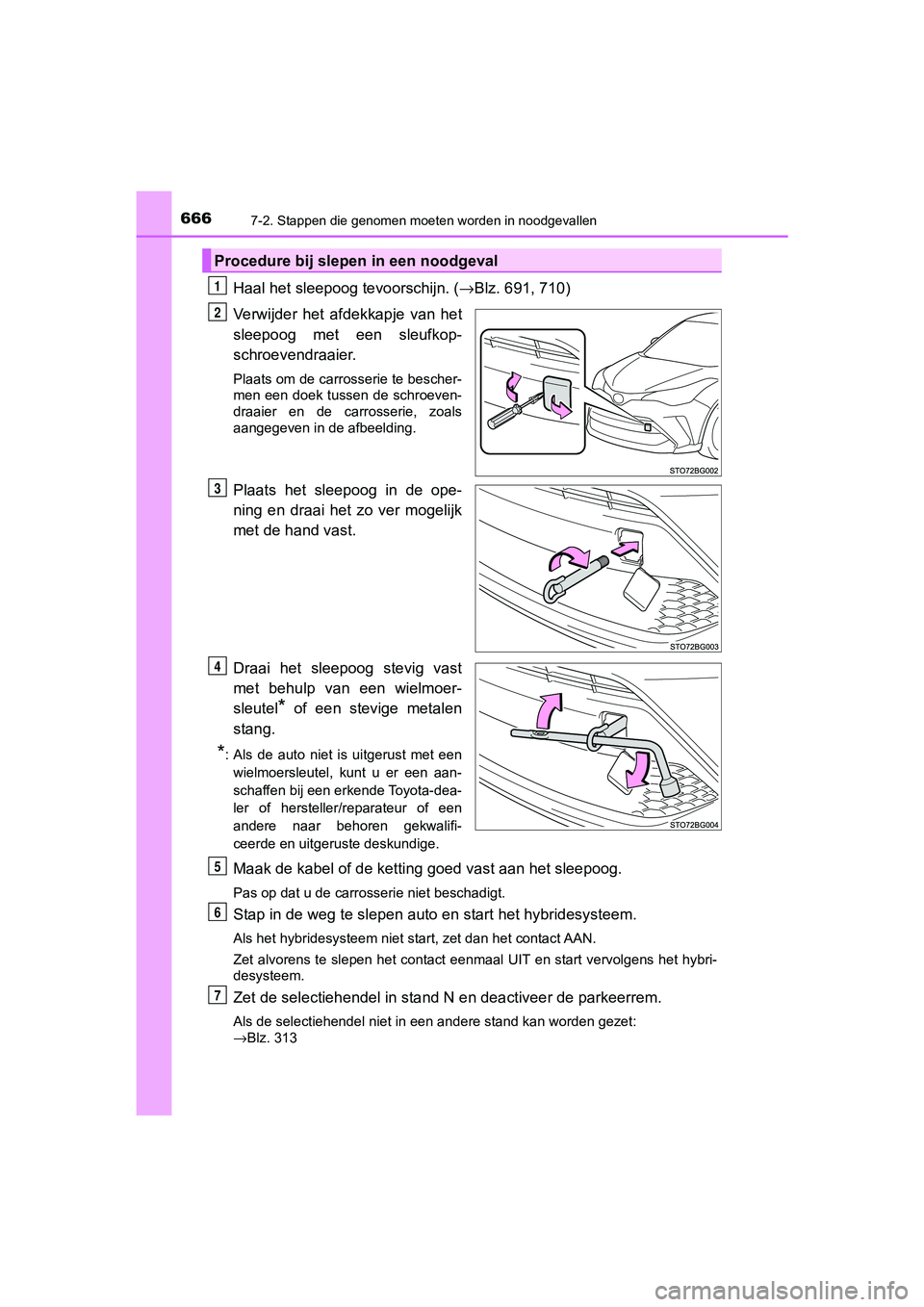

Haal het sleepoog tevoorschijn. (→Blz. 691, 710)
Verwijder het afdekkapje van het
sleepoog met een sleufkop-
schroevendraaier.
Plaats om de carrosserie te bescher-
men een doek tussen de schroeven-
draaier en de carrosserie, zoals
aangegeven in de afbeelding.
Plaats het sleepoog in de ope-
ning en draai het zo ver mogelijk
met de hand vast.
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel
* of een stevige metalen
stang.
*: Als de auto niet is uitgerust met een wielmoersleutel, kunt u er een aan-
schaffen bij een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Stap in de weg te slepen auto en start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Zet alvorens te slepen het contact eenmaal UIT en start vervolgens het hybri-
desysteem.
Zet de selectiehendel in stand N e n deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand kan worden gezet:
→Blz. 313
Procedure bij slepen in een noodgeval
1
2
3
4
5
6
7
C-HR_HV_OM_Europe_OM10647E.b ook Page 666 Tuesday, July 30, 2019 9:59 AM

6677-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

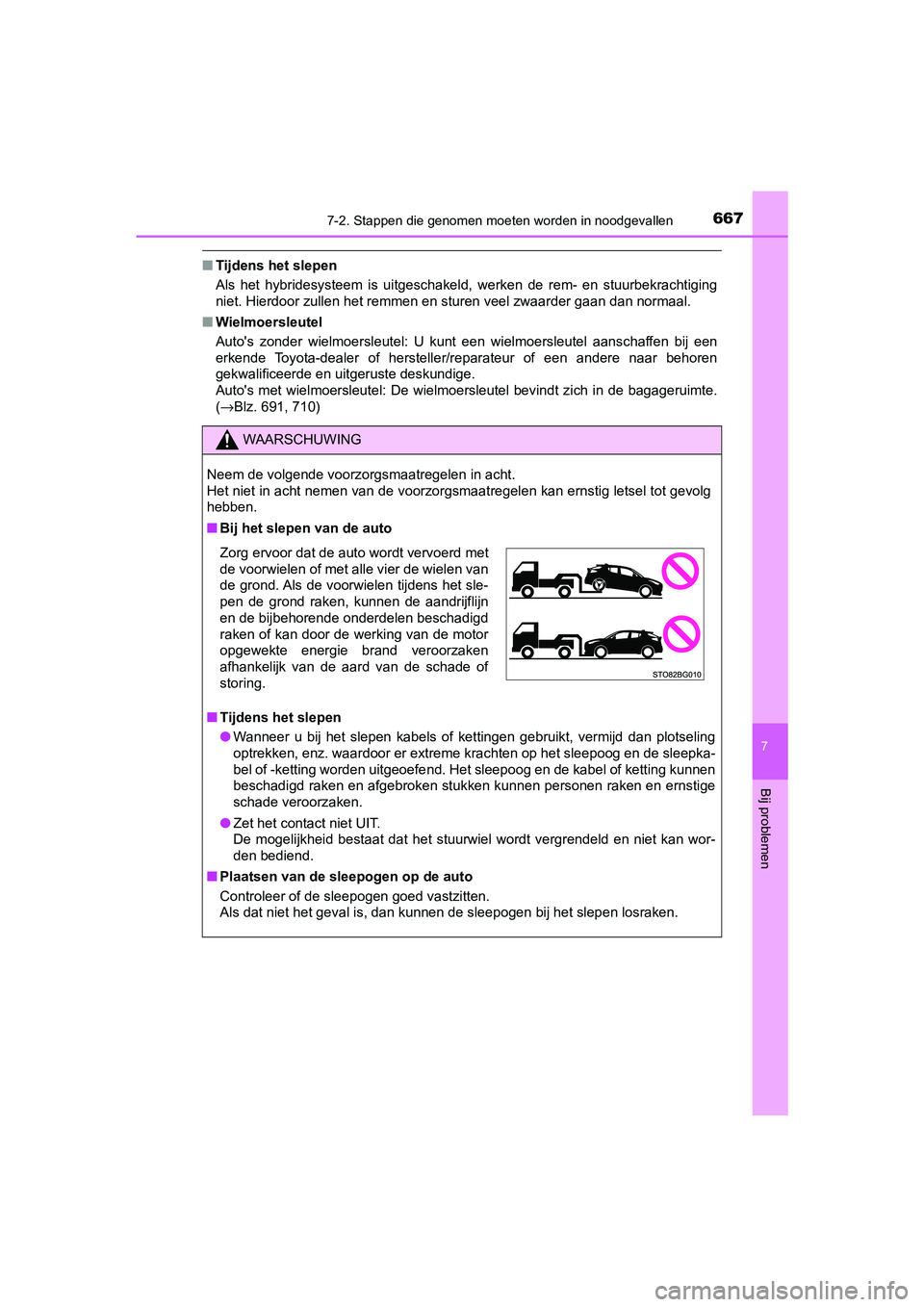

■Tijdens het slepen
Als het hybridesysteem is uitgeschakeld, werken de rem- en stuurbekrachtiging
niet. Hierdoor zullen het remmen en sturen veel zwaarder gaan d an normaal.
■ Wielmoersleutel
Auto's zonder wielmoersleutel: U kunt een wielmoersleutel aansc haffen bij een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
Auto's met wielmoersleutel: De wielmoersleutel bevindt zich in de bagageruimte.
(→Blz. 691, 710)
WAARSCHUWING
Neem de volgende voorzorg smaatregelen in acht.
Het niet in acht nemen van de v oorzorgsmaatregelen kan ernstig letsel tot gevolg
hebben.
■ Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotseling
optrekken, enz. waardoor er extreme krachten op het sleepoog en de sleepka-
bel of -ketting worden uitgeoefe nd. Het sleepoog en de kabel of ketting kunnen
beschadigd raken en afgebroken st ukken kunnen personen raken en ernstige
schade veroorzaken.
● Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan wor-
den bediend.
■ Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slep en losraken.
Zorg ervoor dat de auto wordt vervoerd met
de voorwielen of met alle vier de wielen van
de grond. Als de voorwielen tijdens het sle-
pen de grond raken, kunnen de aandrijflijn
en de bijbehorende onderdelen beschadigd
raken of kan door de werking van de motor
opgewekte energie brand veroorzaken
afhankelijk van de aard van de schade of
storing.
C-HR_HV_OM_Europe_OM10647E.b ook Page 667 Tuesday, July 30, 2019 9:59 AM

6687-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

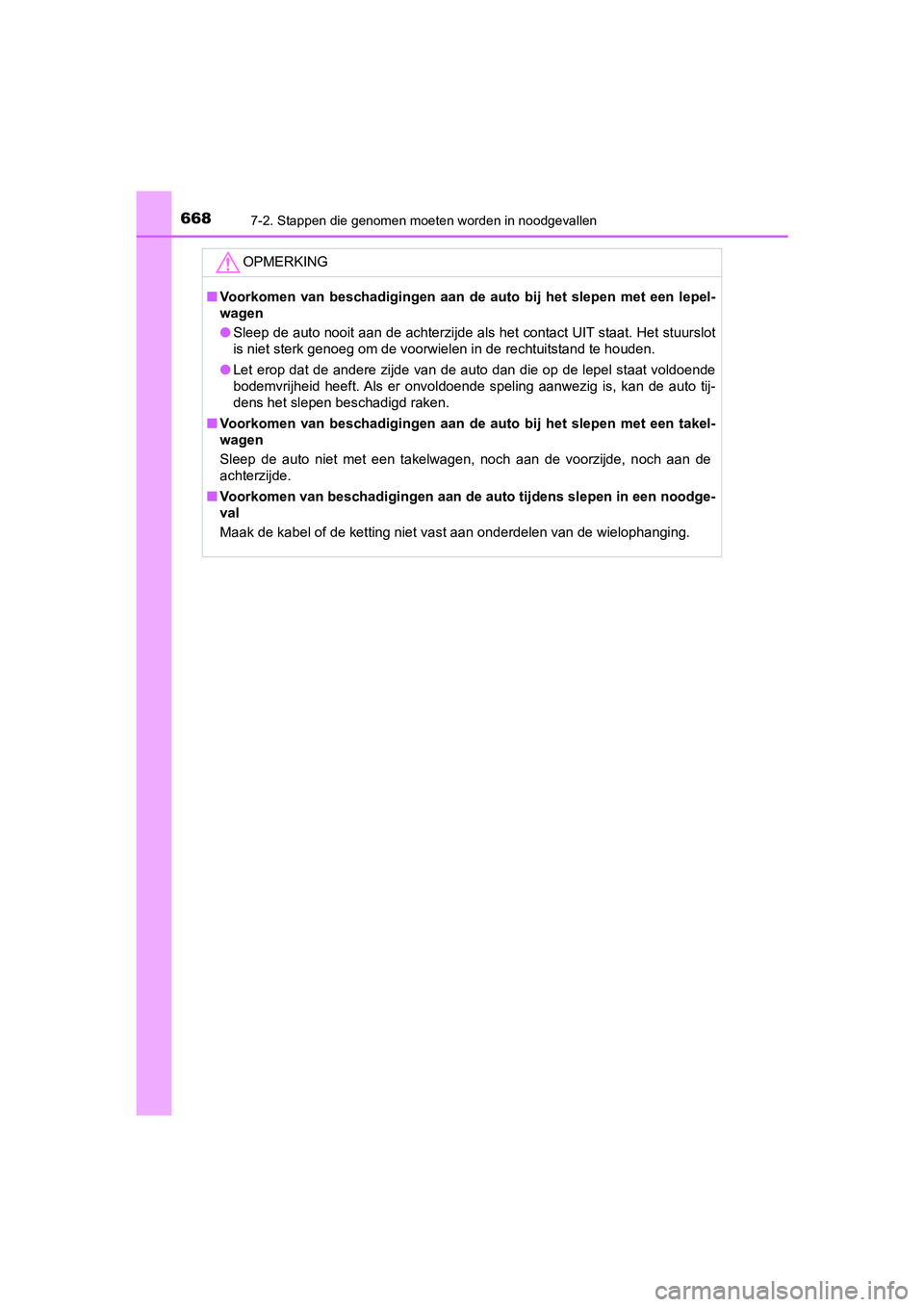

OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een lepel-
wagen
● Sleep de auto nooit aan de achterzijde als het contact UIT staa t. Het stuurslot
is niet sterk genoeg om de voorwielen in de rechtuitstand te houden.
● Let erop dat de andere zijde van de auto dan die op de lepel st aat voldoende
bodemvrijheid heeft. Als er onv oldoende speling aanwezig is, ka n de auto tij-
dens het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de auto bij het slepen met een takel-
wagen
Sleep de auto niet met een takelwagen, noch aan de voorzijde, n och aan de
achterzijde.
■ Voorkomen van beschadigingen aan de auto tijdens slepen in een noodge-
val
Maak de kabel of de ketting niet vast aan onderdelen van de wie lophanging.
C-HR_HV_OM_Europe_OM10647E.b ook Page 668 Tuesday, July 30, 2019 9:59 AM

6697-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

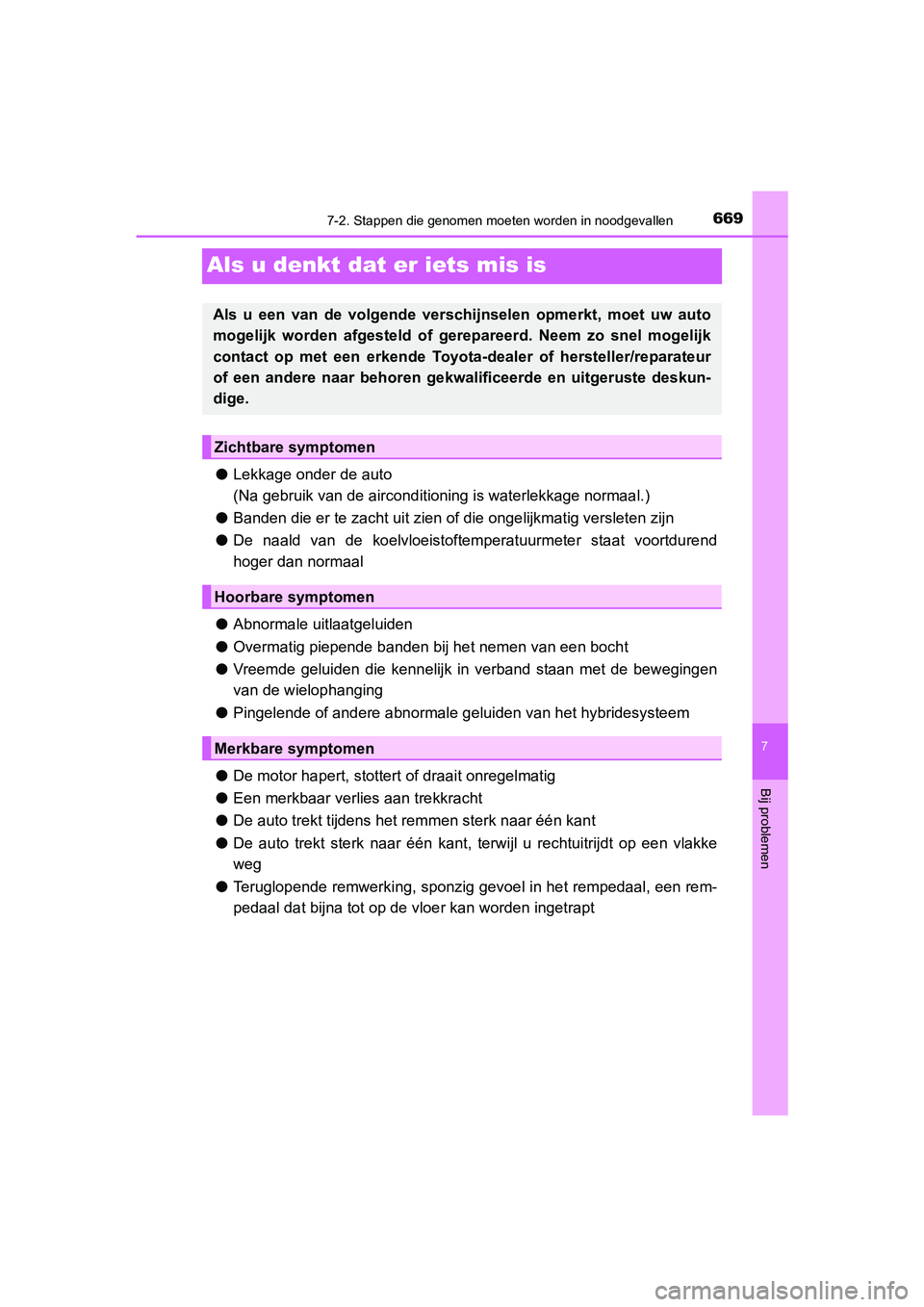

Als u denkt dat er iets mis is
●Lekkage onder de auto
(Na gebruik van de airconditio ning is waterlekkage normaal.)
● Banden die er te zach t uit zien of die ongelijkmatig versleten zijn
● De naald van de koelvloeistoftemperatuurmeter staat voortdurend
hoger dan normaal
● Abnormale uitlaatgeluiden
● Overmatig piepende banden bij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegingen
van de wielophanging
● Pingelende of andere abnormale g eluiden van het hybridesysteem
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlies aan trekkracht
● De auto trekt tijdens het remmen sterk naar één kant
● De auto trekt sterk naar één kan t, terwijl u rechtuitrijdt op een vlakke
weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een r em-
pedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, moet uw auto
mogelijk worden afgeste ld of gerepareerd. Neem zo snel mogelijk
contact op met een erkende Toyota-dealer of hersteller/reparate ur
of een andere naar behoren gekwalificeerde en uitgeruste deskun -
dige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
C-HR_HV_OM_Europe_OM10647E.b ook Page 669 Tuesday, July 30, 2019 9:59 AM

6707-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

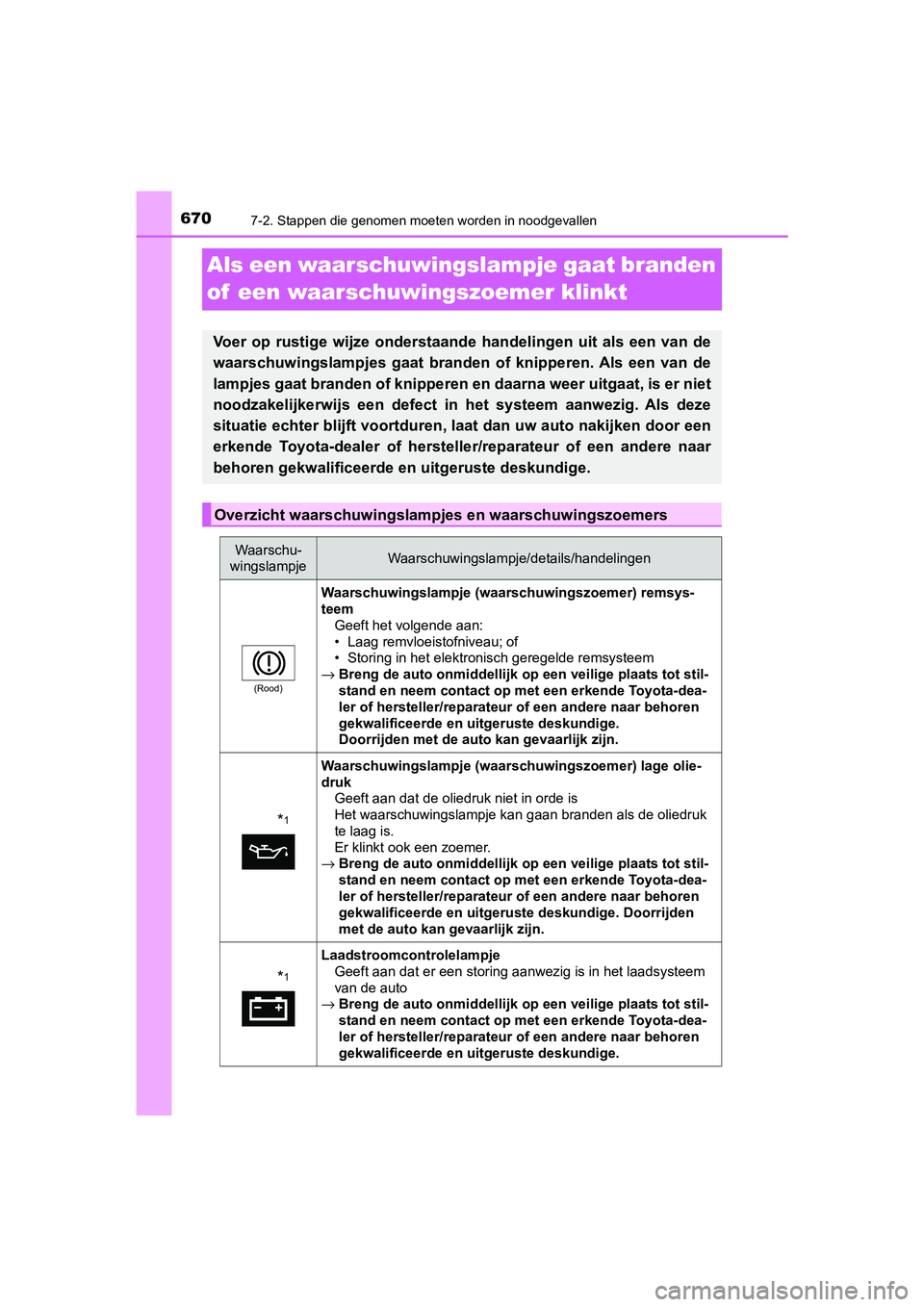

Als een waarschuwingslampje gaat branden
of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van de
waarschuwingslampjes gaat branden of knipperen. Als een van de
lampjes gaat branden of knipperen en daarna weer uitgaat, is er niet
noodzakelijkerwijs een defect in het systeem aanwezig. Als deze
situatie echter blijft voortduren, laat dan uw auto nakijken do or een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
Overzicht waarschuwingslampj es en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
(Rood)
Waarschuwingslampje (waar schuwingszoemer) remsys-
teem Geeft het volgende aan:
• Laag remvloeistofniveau; of
• Storing in het elektronisch geregelde remsysteem
→ Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Doorrijden met de auto kan gevaarlijk zijn.
*1
Waarschuwingslampje (waarsc huwingszoemer) lage olie-
druk Geeft aan dat de olie druk niet in orde is
Het waarschuwingslampje kan g aan branden als de oliedruk
te laag is.
Er klinkt ook een zoemer.
→ Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgerust e deskundige. Doorrijden
met de auto kan gevaarlijk zijn.
*1
Laadstroomcontrolelampje Geeft aan d at er een storing aanwezig is in het laadsysteem
van de auto
→ Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uit geruste deskundige.
C-HR_HV_OM_Europe_OM10647E.b ook Page 670 Tuesday, July 30, 2019 9:59 AM
