TOYOTA C-HR 2019 Instructieboekje (in Dutch)

6216-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssensoren, -
zenders en ventieldopjes
● Neem voor het verwijderen en pl aatsen van wielen, banden of ban denspan-
ningssensoren en -zenders contact op met een erkende Toyota-dea ler of her-
steller/reparateur of een an dere naar behoren gekwalificeerde e n uitgeruste
deskundige omdat de bandenspanningssensoren en -zenders beschad igd
kunnen raken als er niet voor zichtig mee wordt omgegaan.
● Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ventiel-
dopjes niet geplaatst worden, dan kan er water in de bandenspanningssenso-
ren terechtkomen en kunne n ze vast gaan zitten.
● Vervang ventieldopjes alleen door het voorgeschreven type ventieldopje.
Het dopje kan anders vast gaan zitten.
■ Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met kui-
len.
Dergelijke omstandigheden hebben mogelijk een verlaging van de bandenspan-
ning tot gevolg, waardoor de verende werking van de banden verm indert.
Bovendien kunnen de banden zelf en de velgen en carrosserie bes chadigd
raken bij het rijden over onverharde wegen.
■ Voorkomen van schade aan de banden spanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de banden-
spanningssensor en -zender mogelijk niet goed. Neem wanneer ban denrepara-
tievloeistof is gebruikt zo snel mogelijk contact op met een er kende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en
uitgeruste deskundige. Vervang na het gebruik van bandenreparat ievloeistof de
bandenspanningssensor en -zender wanneer de band wordt gerepare erd of
vervangen. ( →Blz. 608)
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunne n de banden en/
of velgen ernstig beschadigd raken.
C-HR_HV_OM_Europe_OM10647E.b ook Page 621 Tuesday, July 30, 2019 9:59 AM

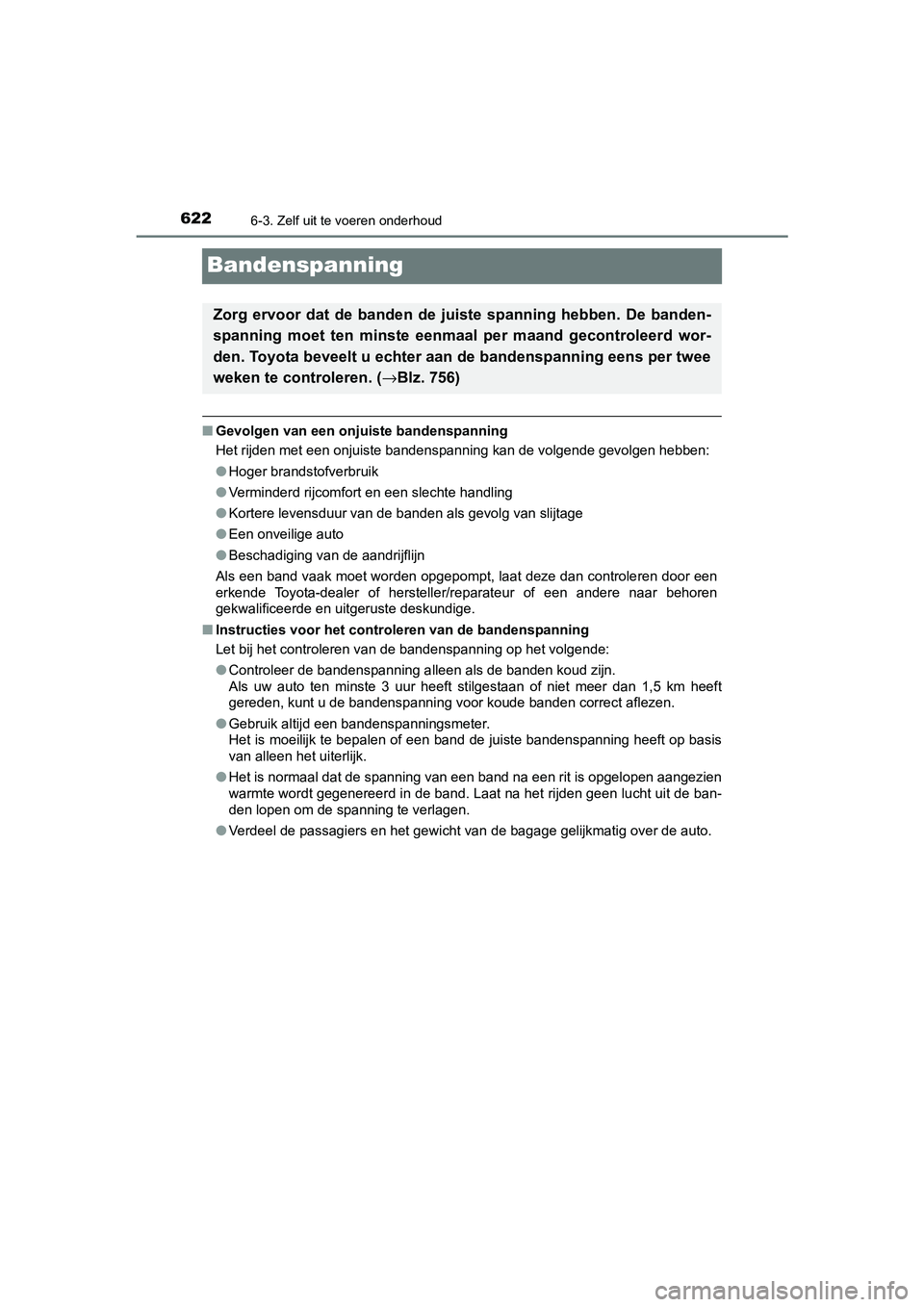

6226-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
Bandenspanning
■Gevolgen van een onjuiste bandenspanning
Het rijden met een onjuiste bandenspanning kan de volgende gevolgen hebben:
● Hoger brandstofverbruik
● Verminderd rijcomfort en een slechte handling
● Kortere levensduur van de b anden als gevolg van slijtage
● Een onveilige auto
● Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt, laat deze dan controle ren door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
■ Instructies voor het controleren van de bandenspanning
Let bij het controleren van de bandenspanning op het volgende:
● Controleer de bandenspanning a lleen als de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilgestaan of niet meer dan 1,5 km heeft
gereden, kunt u de bandenspanni ng voor koude banden correct aflezen.
● Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de juiste bandenspanning heeft op basis
van alleen het uiterlijk.
● Het is normaal dat de spanning van een band na een rit is opgel open aangezien
warmte wordt gegenereerd in de band. Laat na het rijden geen lu cht uit de ban-
den lopen om de spanning te verlagen.
● Verdeel de passagiers en het gew icht van de bagage gelijkmatig over de auto.
Zorg ervoor dat de banden de juiste spanning hebben. De banden-
spanning moet ten minste eenmaal per maand gecontroleerd wor-
den. Toyota beveelt u echter aan de bandenspanning eens per twee
weken te controleren. (→Blz. 756)
C-HR_HV_OM_Europe_OM10647E.b ook Page 622 Tuesday, July 30, 2019 9:59 AM

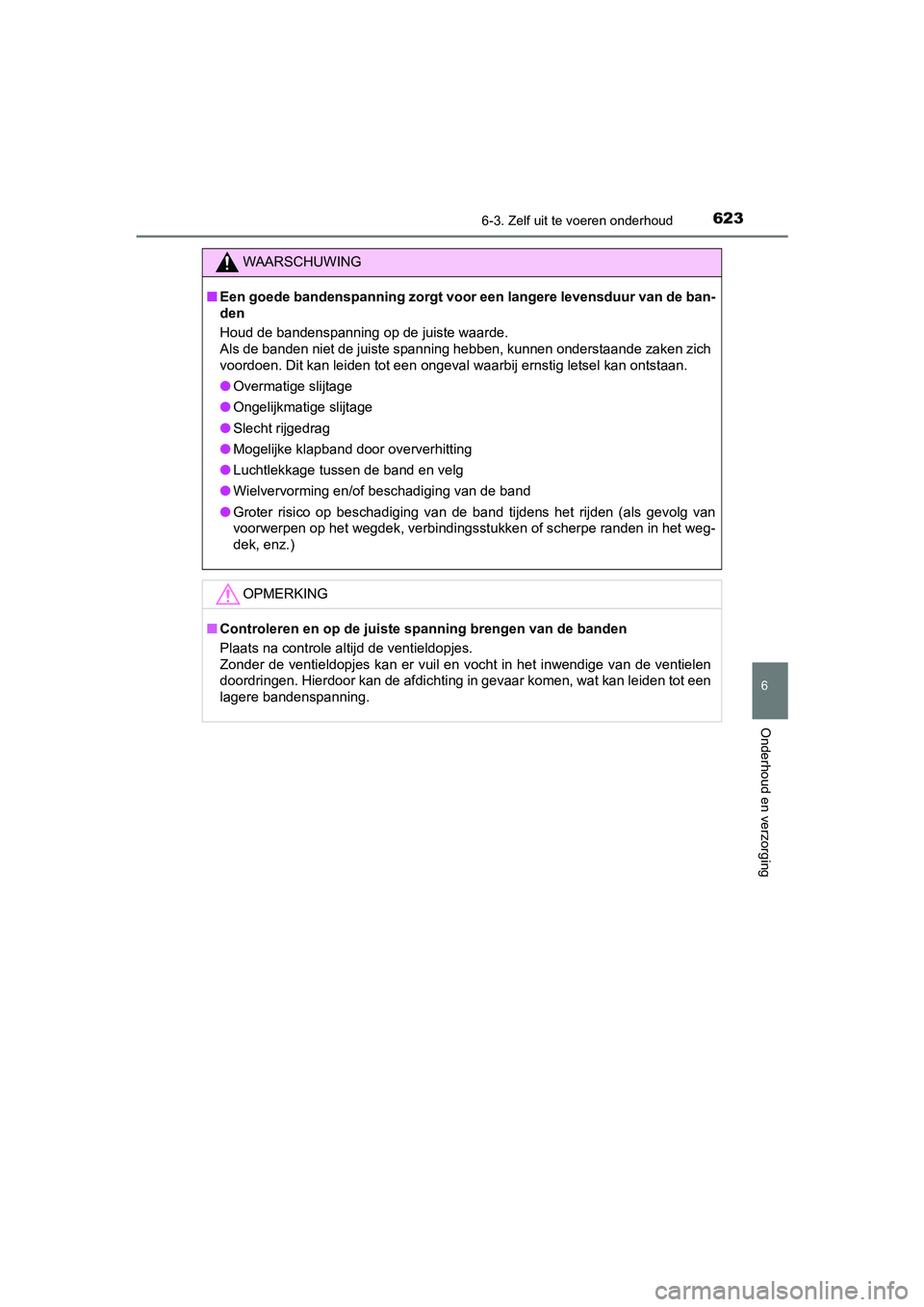

6236-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
WAARSCHUWING
■Een goede bandenspanning zorgt voor een langere levensduur van de ban-
den
Houd de bandenspanning op de juiste waarde.
Als de banden niet de juiste spanning hebben, kunnen onderstaan de zaken zich
voordoen. Dit kan leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
● Overmatige slijtage
● Ongelijkmatige slijtage
● Slecht rijgedrag
● Mogelijke klapband door oververhitting
● Luchtlekkage tussen de band en velg
● Wielvervorming en/of beschadiging van de band
● Groter risico op beschadiging van de band tijdens het rijden (a ls gevolg van
voorwerpen op het wegdek, verbi ndingsstukken of scherpe randen in het weg-
dek, enz.)
OPMERKING
■ Controleren en op de juiste spanning brengen van de banden
Plaats na controle alti jd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en vocht in het inwendige v an de ventielen
doordringen. Hierdoor kan de afdic hting in gevaar komen, wat kan leiden tot een
lagere bandenspanning.
C-HR_HV_OM_Europe_OM10647E.b ook Page 623 Tuesday, July 30, 2019 9:59 AM

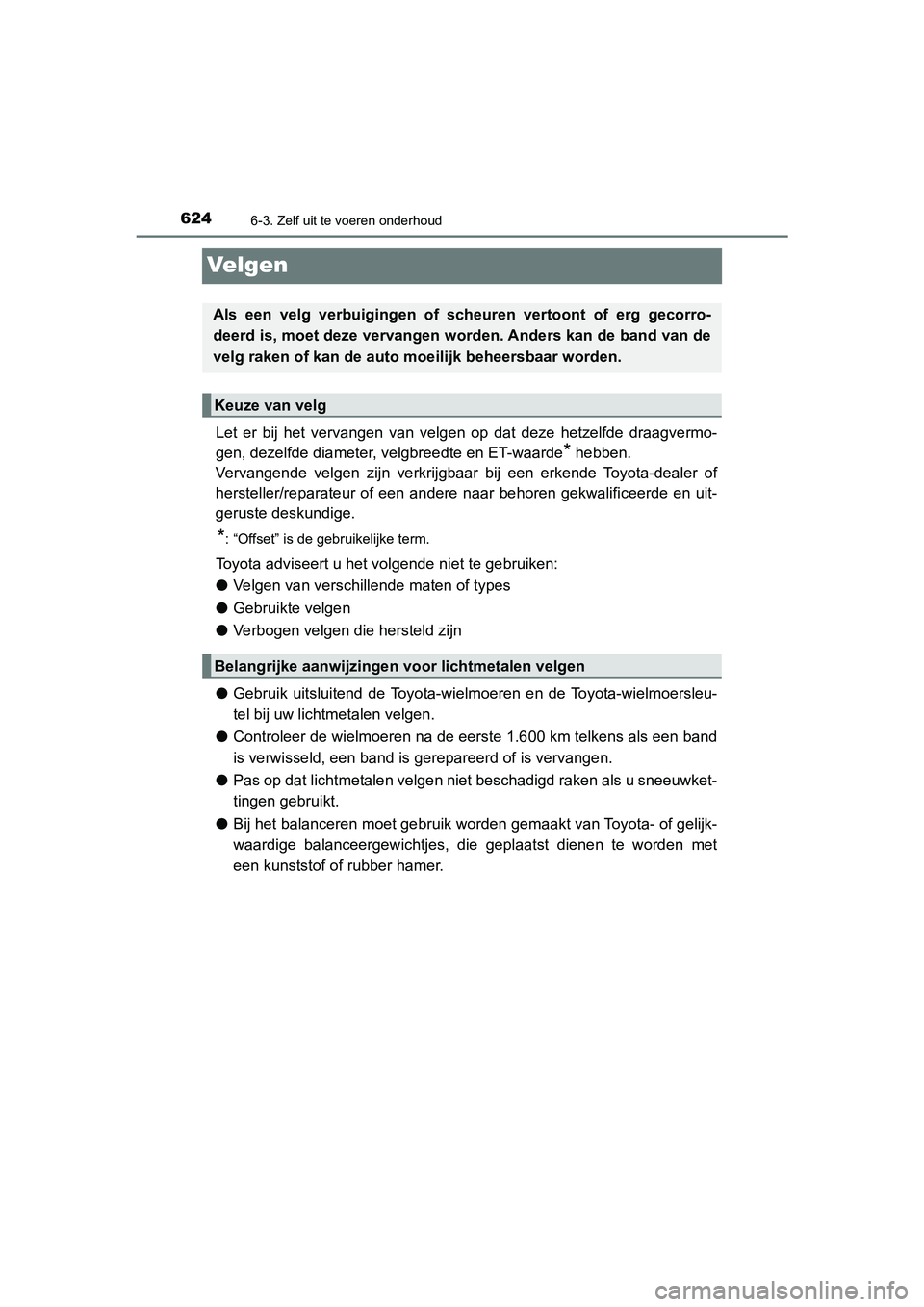

6246-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
Velgen
Let er bij het vervangen van velgen op dat deze hetzelfde draagvermo-
gen, dezelfde diameter, velgbreedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uit-
geruste deskundige.
*: “Offset” is de gebr uikelijke term.
Toyota adviseert u het v olgende niet te gebruiken:
● Velgen van verschille nde maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en de Toyota-wielmoers leu-
tel bij uw lichtmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een band
is verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u sneeuwket-
tingen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of g elijk-
waardige balanceergewichtjes, die geplaatst dienen te worden met
een kunststof of rubber hamer.
Als een velg verbuigingen of scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen worden. Anders kan de band van de
velg raken of kan de auto moeilijk beheersbaar worden.
Keuze van velg
Belangrijke aanwijzingen voor lichtmetalen velgen
C-HR_HV_OM_Europe_OM10647E.b ook Page 624 Tuesday, July 30, 2019 9:59 AM

6256-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met bandenspanningssensoren en -zenders
(behalve het compacte reservewiel) voor het bandenspanningswaar schuwings-
systeem, dat in een vroegtijdig s tadium waarschuwt als de bande nspanning te
laag wordt. Bij het vervangen van velgen moeten er bandenspanni ngssensoren
en -zenders worden geplaatst. ( →Blz. 608)
WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een slechtere controle over d e auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor een
tubeless band. Als u dat wel doet, kan dat leiden tot een ongev al waarbij ern-
stig letsel ka n ontstaan.
■ Plaatsen van wielmoeren
● Breng nooit olie of vet aan o p de wielbouten of -moeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast aange-
draaid waardoor de bouten of de velg beschadigd kunnen raken. D aarnaast
kunnen de wielmoeren loslopen en de wielen losraken, wat kan le iden tot een
ongeval met ernstig letsel als gevolg. Verwijder olie of vet va n de wielbouten of
wielmoeren.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen, waar-
door een ongeval zou kunnen ontstaan.
● Plaats de wielmoeren met de schuine kant
naar het wiel toe. Als de wielmoeren wor-
den geplaatst met de schuine kant van het
wiel af, kan de velg scheuren waardoor
het wiel tijdens het rijden kan losraken. Dit
kan leiden tot een ongeval, met ernstig
letsel als gevolg.Ta p s
gedeelte
C-HR_HV_OM_Europe_OM10647E.b ook Page 625 Tuesday, July 30, 2019 9:59 AM

6266-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
OPMERKING
■Vervangen van bandenspanningssensoren en -zenders
● Omdat het repareren of vervangen van een band invloed kan hebbe n op de
bandenspanningssensoren en -zender s, adviseren we u deze werkzaamhe-
den uit te laten voeren door een erkende Toyota-dealer of herst eller/reparateur
of een andere naar behoren gekwalif iceerde en uitgeruste deskundige. Ga ook
voor de aanschaf van bandenspanningssensoren en -zenders naar e en
erkende Toyota-dealer of herstel ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de b andenspan-
ningssensoren en -zenders goed werken.
C-HR_HV_OM_Europe_OM10647E.b ook Page 626 Tuesday, July 30, 2019 9:59 AM

6276-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
Interieurfilter
Zet het contact UIT.
Open het dashboardkastje. Maak
de demper los.
Druk de nokken aan beide zijden
van het dashboardkastje in en
open het dashboardkastje lang-
zaam helemaal terwijl u het
ondersteunt.
Het interieurfilter moet regelmatig worden vervangen om de opti -
male werking van de air conditioning te behouden.
Vervangen van het interieurfilter
1
2
3
C-HR_HV_OM_Europe_OM10647E.b ook Page 627 Tuesday, July 30, 2019 9:59 AM

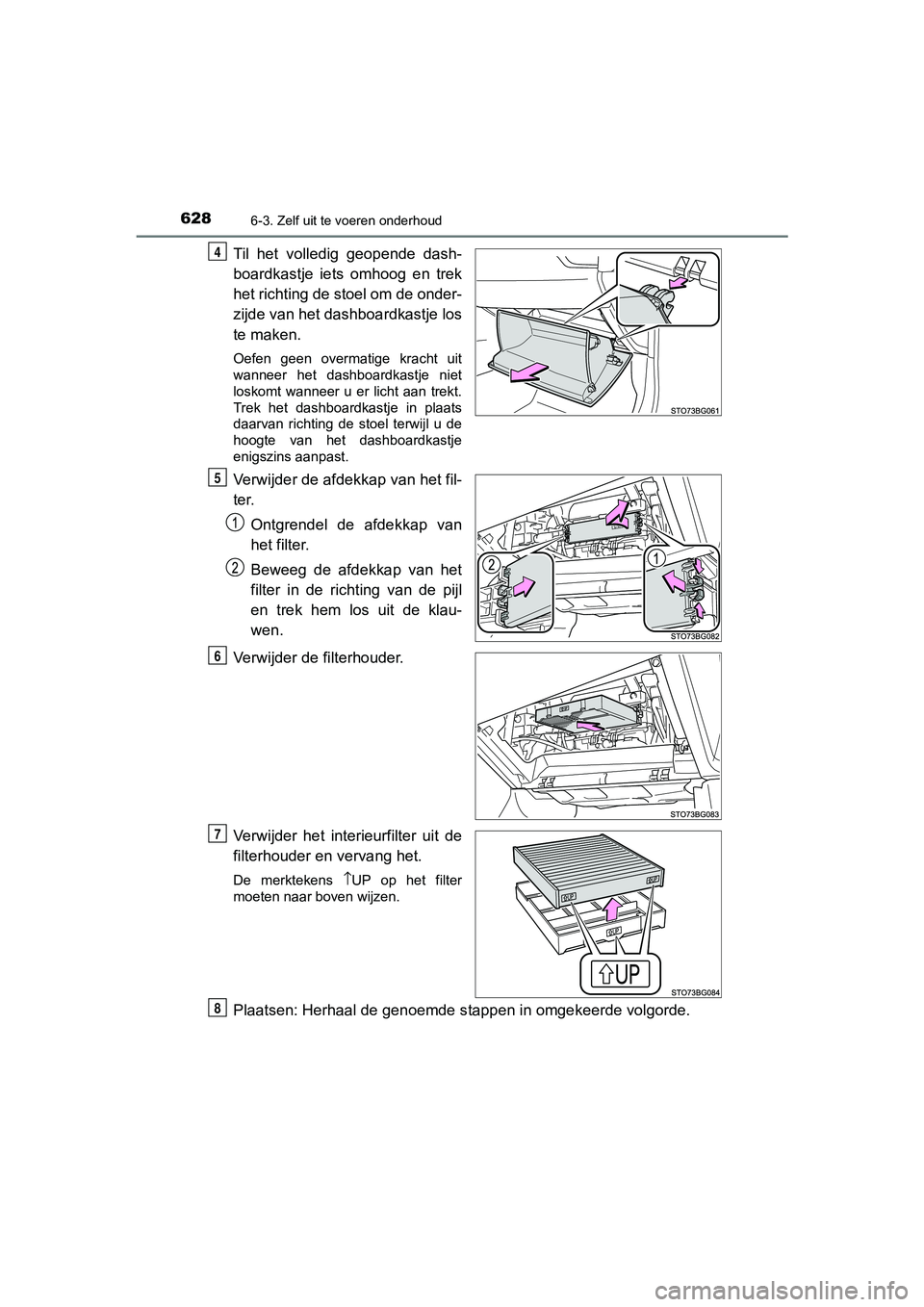

6286-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de onder-
zijde van het dashboardkastje los
te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan trekt.
Trek het dashboardkastje in plaats
daarvan richting de stoel terwijl u de
hoogte van het dashboardkastje
enigszins aanpast.
Verwijder de afdekkap van het fil-
ter.Ontgrendel de afdekkap van
het filter.
Beweeg de afdekkap van het
filter in de richting van de pijl
en trek hem los uit de klau-
wen.
Verwijder de filterhouder.
Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens \bUP op het filter
moeten naar boven wijzen.
Plaatsen: Herhaal de genoemde s tappen in omgekeerde volgorde.
4
5
6
7
8
C-HR_HV_OM_Europe_OM10647E.b ook Page 628 Tuesday, July 30, 2019 9:59 AM

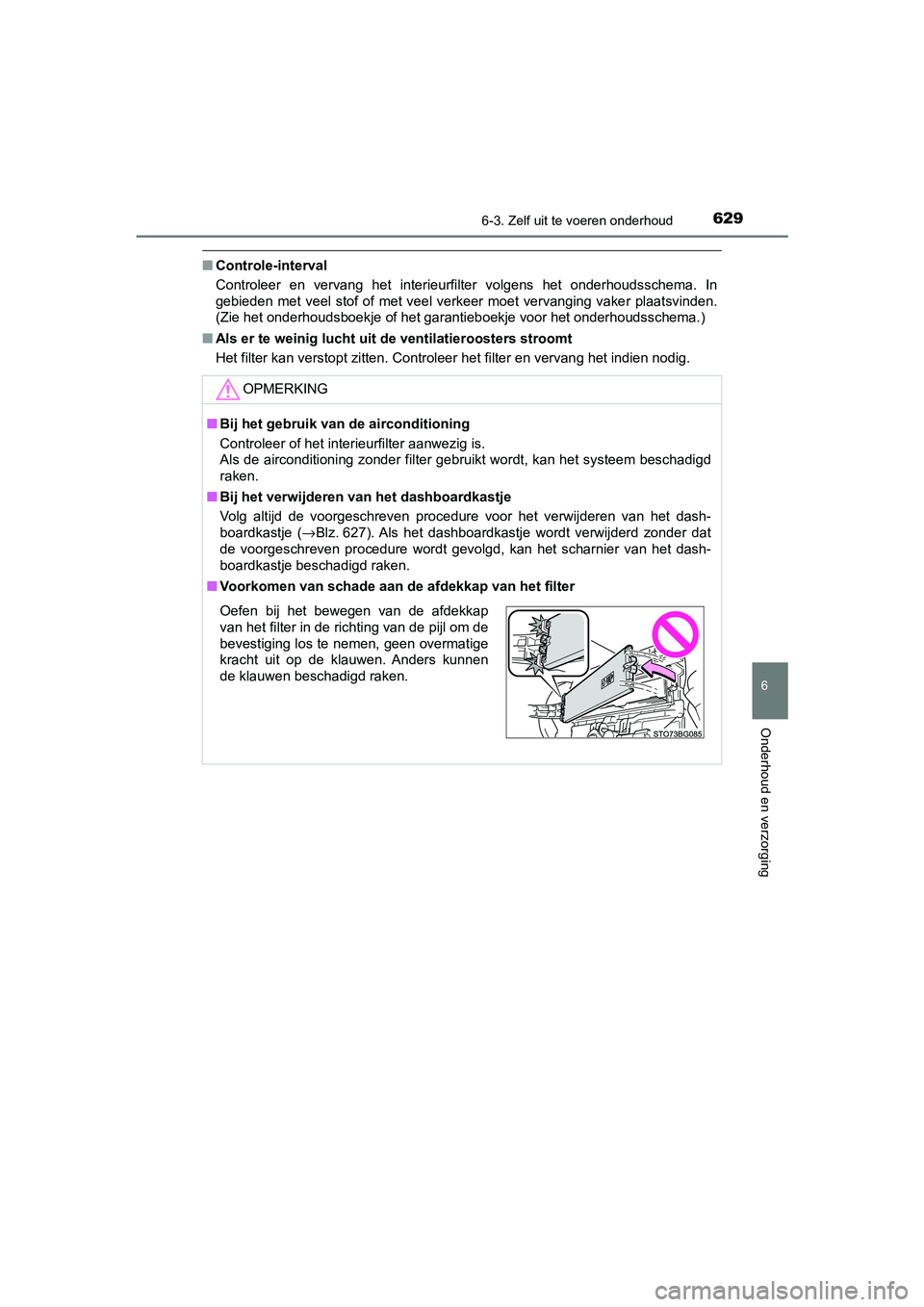

6296-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvinden.
(Zie het onderhoudsboe kje of het garantieboekje voor het onderh oudsschema.)
■ Als er te weinig lucht uit d e ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het inter ieurfilter aanwezig is.
Als de airconditioning zonder fil ter gebruikt wordt, kan het systeem beschadigd
raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven pr ocedure voor het verwijderen van het dash-
boardkastje ( →Blz. 627). Als het dashboardkastje wordt verwijderd zonder dat
de voorgeschreven procedure wordt gevolgd, kan het scharnier va n het dash-
boardkastje beschadigd raken.
■ Voorkomen van schade aan d e afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om de
bevestiging los te nemen, geen overmatige
kracht uit op de klauwen. Anders kunnen
de klauwen beschadigd raken.
C-HR_HV_OM_Europe_OM10647E.b ook Page 629 Tuesday, July 30, 2019 9:59 AM

6306-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E

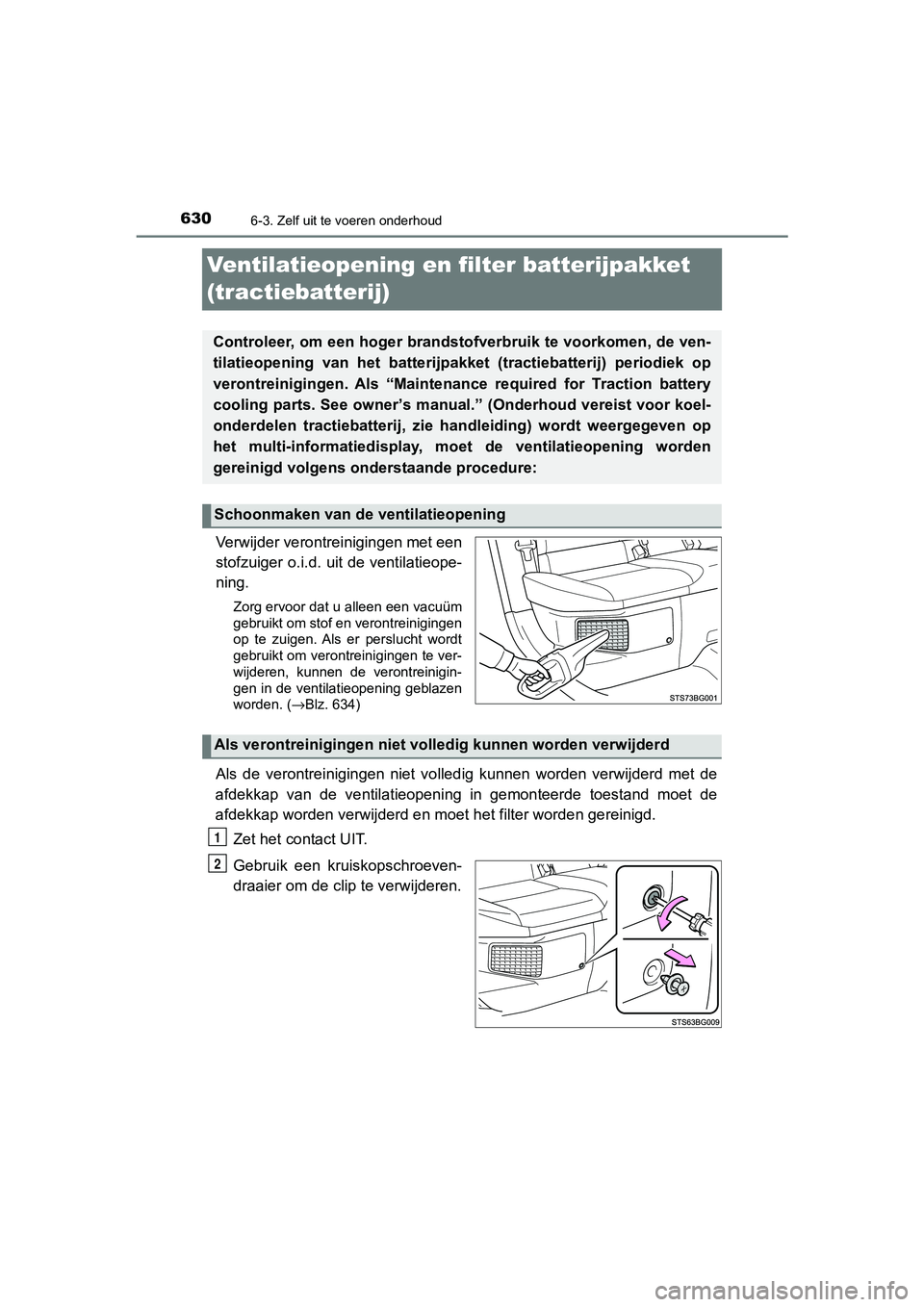

Ventilatieopening en filter batterijpakket
(tractiebatterij)
Verwijder verontreinigingen met een
stofzuiger o.i.d. uit de ventilatieope-
ning.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen
op te zuigen. Als er perslucht wordt
gebruikt om verontreinigingen te ver-
wijderen, kunnen de verontreinigin-
gen in de ventilatieopening geblazen
worden. (→Blz. 634)
Als de verontreinigingen niet vo lledig kunnen worden verwijderd met de
afdekkap van de ventilatieopeni ng in gemonteerde toestand moet de
afdekkap worden verwijderd en mo et het filter worden gereinigd.
Zet het contact UIT.
Gebruik een kruiskopschroeven-
draaier om de clip te verwijderen.
Controleer, om een hoger brandstofverbruik te voorkomen, de ven -
tilatieopening van het batterijpakket (tractiebatterij) periodi ek op
verontreinigingen. Als “Maintenance required for Traction batte ry
cooling parts. See owner’s manual.” (Onderhoud vereist voor koe l-
onderdelen tractiebatterij, zie handleiding) wordt weergegeven op
het multi-informatiedisplay, moet de ventilatieopening worden
gereinigd volgens onderstaande procedure:
Schoonmaken van de ventilatieopening
Als verontreinigingen niet vol ledig kunnen worden verwijderd
1
2
C-HR_HV_OM_Europe_OM10647E.b ook Page 630 Tuesday, July 30, 2019 9:59 AM
