TOYOTA C-HR 2019 Instruksjoner for bruk (in Norwegian)

5707-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10647NO
Ta ut slepekroken. (S. 595, 614)
Ta av slepekrokdekselet ved
hjelp av en flat skrutrekker.
Plasser en fille mellom skrutrekke-
ren og bilens karosseri, som vist på
illustrasjonen, for å beskytte karos-
seriet.
Plasser slepekroken i hullet, og
skru den inn for hånd så langt
det går.
Trekk til slepekroken skikkelig
med en hjulmutternøkkel
* eller
en hard metallstang.
*: Hvis bilen ikke er utstyrt med en hjulnøkkel, kan du kjøpe en hjul-
nøkkel hos en autorisert Toyota-
forhandler, et verksted autorisert
av Toyota eller et annet pålitelig
verksted.
Fest kabler eller kjettinger i slepekroken.
Pass på så ikke karosseriet blir skadet.
Sett deg inn i bilen som skal taues og start hybridsystemet.
Sett tenningsbryteren i ON-modus hvis hybridsystemet ikke starter.
Slå av tenningsbryteren én gang og start hybridsystemet før bilen taues.
Sett giret i N-stilling og frigjør parkeringsbremsen.
Hvis girspaken ikke kan flyttes: S. 239
Fremgangsmåte ved nødtauing
1
2
3
4
5
6
7
OM10647NO.book Page 570 Monday, November 18, 2019 1:35 PM

5717-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10647NO
7
Hvis det oppstår problemer
nUnder tauing
Hvis hybridsystemet er av, virker ikke bremseforsterkeren og servostyringen,
slik at styring og bremsing vil være mye tyngre enn vanlig.
n Hjulnøkkel
Biler uten hjulnøkkel: Hjulnøkkel kan kjøpes hos en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
Biler med hjulnøkkel: Det er montert en hjulnøkkel i bagasjerommet.
(S. 595, 614)
ADVARSEL
Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader.
n Ved tauing av bilen
n Under tauing
l Unngå plutselig start når du tauer med kabler eller kjettinger osv. Det kan
overbelaste slepekrokene, kablene eller kjettingene. Slepekrokene, kable-
ne eller kjettingene kan bli skadet og deler av disse kan treffe personer og
føre til alvorlige skader.
l Ikke slå av tenningsbryteren.
Det er en mulighet for at rattet kan være låst og ikke kan brukes.
n Montere slepekrokene på bilen
Pass på at slepekrokene er skikkelig montert og festet.
Hvis de ikke sitter skikkelig, kan de løsne under tauing.
Sørg for å transportere bilen med forhju-
lene løftet eller med alle fire hjulene løftet
opp fra bakken. Hvis bilen taues mens
forhjulene er i kontakt med bakken, kan
drivverket og relaterte bildeler bli skadet
eller motoren kan generere elektrisitet
som kan forårsake brann avhengig av
skade eller feilfunksjon.
OM10647NO.book Page 571 Monday, November 18, 2019 1:35 PM

5727-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10647NOBEMÆRK
n
Slik unngår du skader på bilen ved bruk av en slepebrille
l Ikke tau bilen bakfra når tenningsbryteren er slått av. Rattlåsmekanismen
er ikke sterk nok til å holde forhjulene rett.
l Når du løfter opp bilen, må du passe på at det er nok bakkeklaring for tau-
ing på motsatt side av den løftede bilen. Hvis bakkeklaringen ikke er høy
nok, kan bilen skades under tauingen.
n Slik unngår du skader på bilen ved bruk av stropper
Ikke tau bilen med stropper, verken forfra eller bakfra.
n Forhindre skader på bilen under nødtauing
Ikke fest kabler eller kjettinger til opphengskomponentene.
OM10647NO.book Page 572 Monday, November 18, 2019 1:35 PM

5737-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10647NO
7
Hvis det oppstår problemer
Hvis du tror noe er galt
lVæskelekkasje under bilen
(Det er imidlertid normalt at det drypper vann fra klimaanlegget et-
ter bruk.)
l Dekk som ser flate ut eller ujevn dekkslitasje
l Pilen på måleren for kjølevæsketemperaturen er hele tiden høyere
enn normalt
l Endringer i eksoslyden
l Uvant lyd fra dekkene i svinger
l Fremmede lyder i forbindelse med oppheng/fjæring
l Skarpe lyder eller annen støy knyttet til hybridsystemet
l Motoren fusker eller går ujevnt
l Merkbart redusert trekkraft
l Bilen trekker mye til én side under nedbremsing
l Bilen trekker mye til én side når du kjører på flat vei
l Tap av bremseeffekt, slark i br emsepedalen, pedalen berører nes-
ten gulvet
Hvis du merker noen av symptomene nedenfor, trenger bilen tro-
lig justering eller reparasjon. Kontakt en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig
verksted så raskt som mulig.
Synlige symptomer
Hørbare symptomer
Funksjonelle symptomer
OM10647NO.book Page 573 Monday, November 18, 2019 1:35 PM

5747-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10647NO

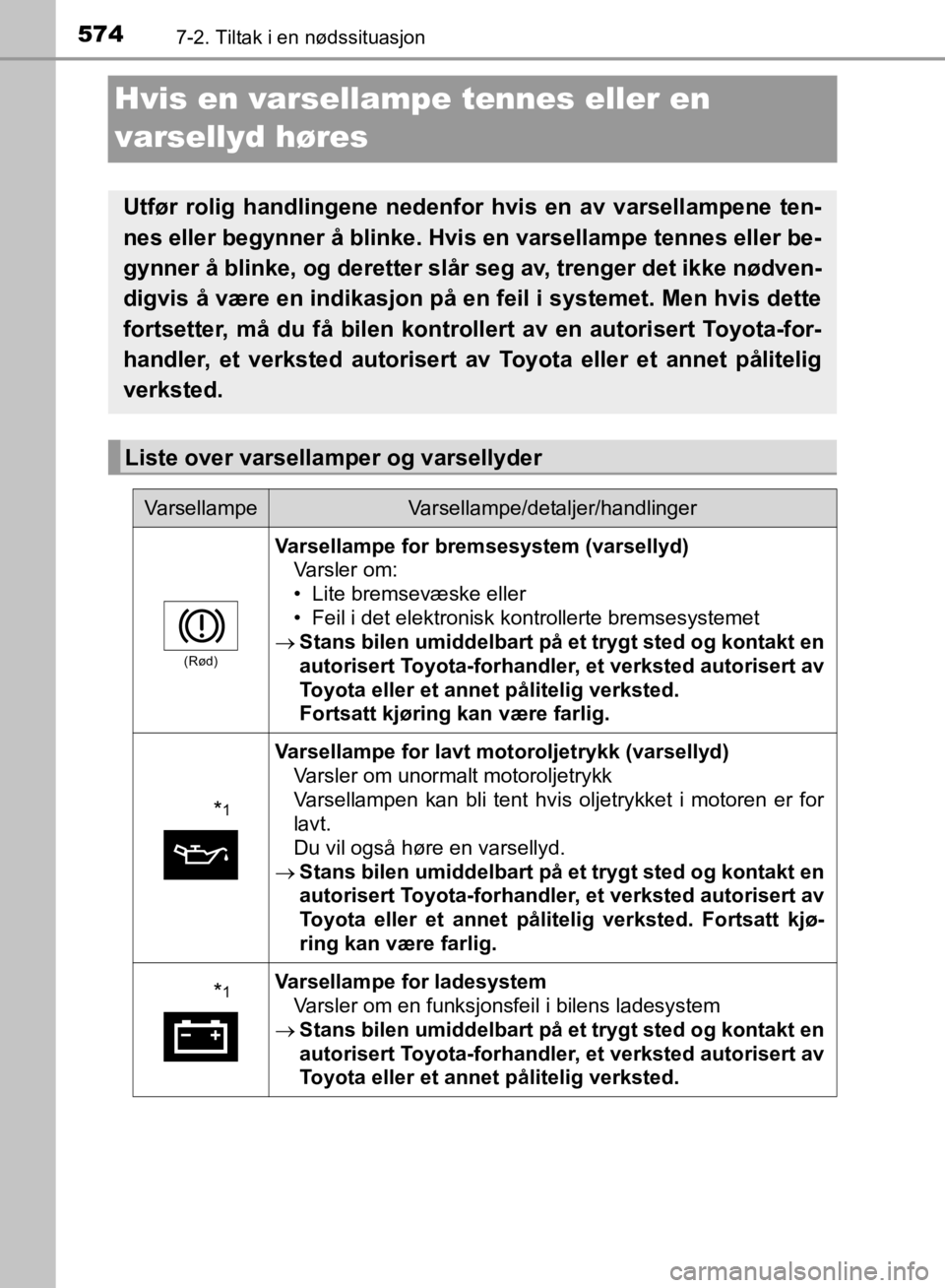

Hvis en varsellampe tennes eller en
varsellyd høres
Utfør rolig handlingene nedenfor hvis en av varsellampene ten-
nes eller begynner å blinke. Hvis en varsellampe tennes eller be-
gynner å blinke, og deretter slår seg av, trenger det ikke nødven-
digvis å være en indikasjon på en feil i systemet. Men hvis dette
fortsetter, må du få bilen kontrollert av en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
Liste over varsella mper og varsellyder
VarsellampeVarsellampe/detaljer/handlinger
(Rød)
Varsellampe for bremsesystem (varsellyd)
Varsler om:
• Lite bremsevæske eller
• Feil i det elektronisk kontrollerte bremsesystemet
 Stans bilen umiddelbart på et trygt sted og kontakt en
autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
Fortsatt kjøring kan være farlig.
*1
Varsellampe for lavt motoroljetrykk (varsellyd)
Varsler om unormalt motoroljetrykk
Varsellampen kan bli tent hvis oljetrykket i motoren er for
lavt.
Du vil også høre en varsellyd.
 Stans bilen umiddelbart på et trygt sted og kontakt en
autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted. Fortsatt kjø-
ring kan være farlig.
*1Varsellampe for ladesystem
Varsler om en funksjonsfeil i bilens ladesystem
 Stans bilen umiddelbart på et trygt sted og kontakt en
autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
OM10647NO.book Page 574 Monday, November 18, 2019 1:35 PM

5757-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10647NO
7
Hvis det oppstår problemer

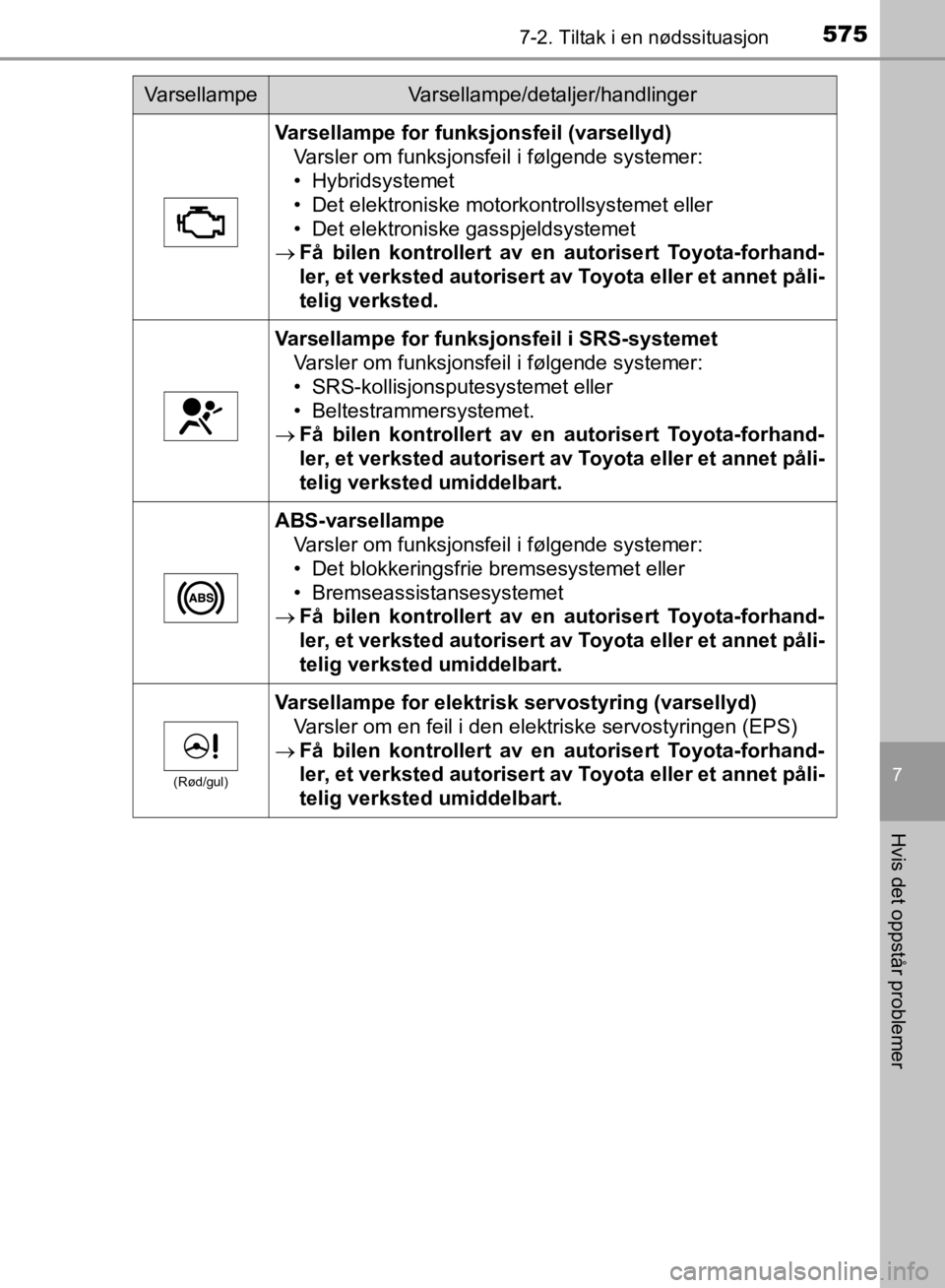

Varsellampe for funksjonsfeil (varsellyd)Varsler om funksjonsfeil i følgende systemer:
• Hybridsystemet
• Det elektroniske motorkontrollsystemet eller
• Det elektroniske gasspjeldsystemet
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted.
Varsellampe for funksjonsfeil i SRS-systemet
Varsler om funksjonsfeil i følgende systemer:
• SRS-kollisjonsputesystemet eller
• Beltestrammersystemet.
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
ABS-varsellampe
Varsler om funksjonsfeil i følgende systemer:
• Det blokkeringsfrie bremsesystemet eller
• Bremseassistansesystemet
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
(Rød/gul)
Varsellampe for elektrisk servostyring (varsellyd)
Varsler om en feil i den elektriske servostyringen (EPS)
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
VarsellampeVarsellampe/detaljer/handlinger
OM10647NO.book Page 575 Monday, November 18, 2019 1:35 PM

5767-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10647NO

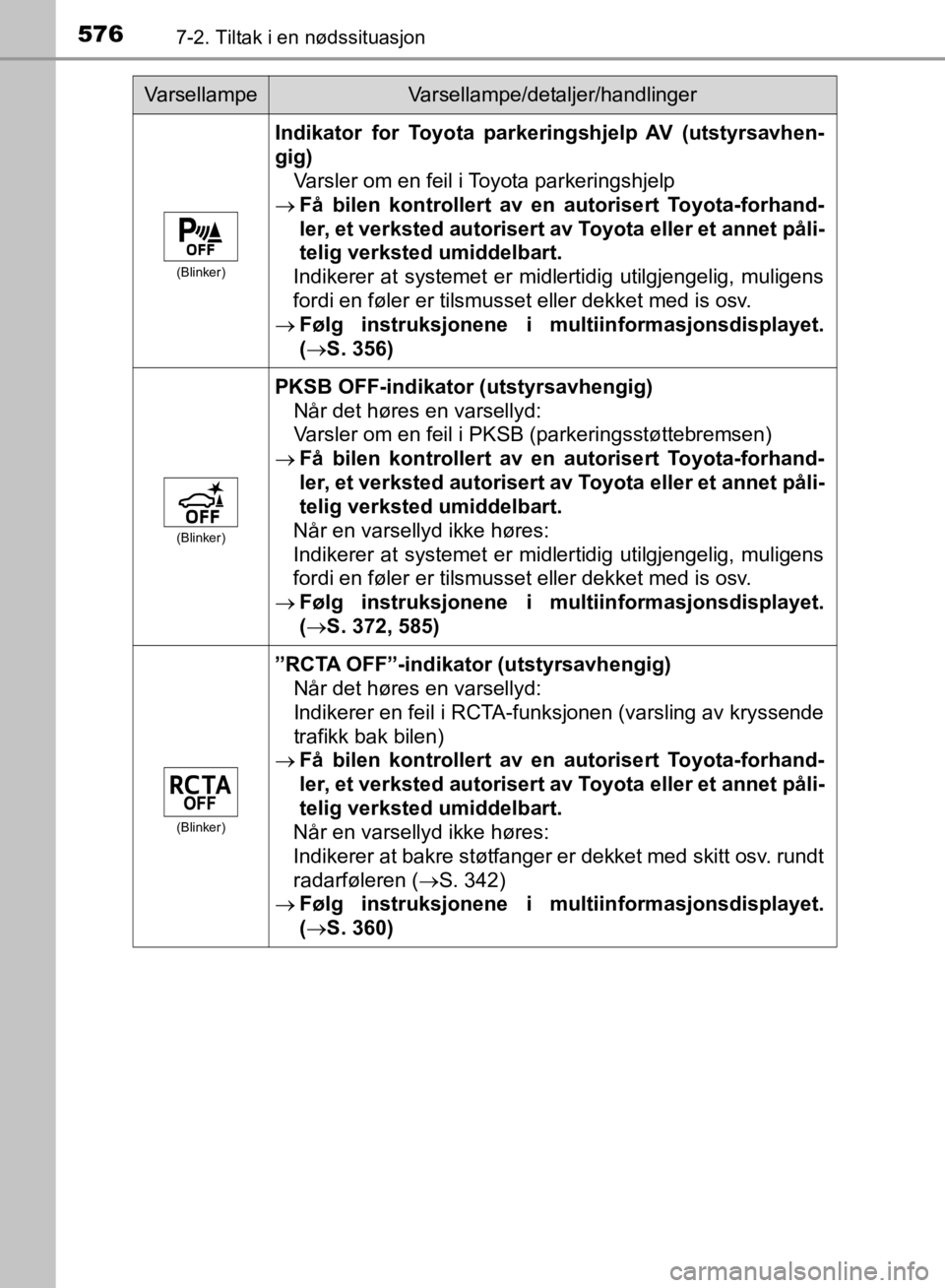

(Blinker)
Indikator for Toyota parkeringshjelp AV (utstyrsavhen-
gig) Varsler om en feil i Toyota parkeringshjelp
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
Indikerer at systemet er midlertidig utilgjengelig, muligens
fordi en føler er tilsmusset eller dekket med is osv.
 Følg instruksjonene i mu ltiinformasjonsdisplayet.
( S. 356)
(Blinker)
PKSB OFF-indikator (utstyrsavhengig)
Når det høres en varsellyd:
Varsler om en feil i PKSB (parkeringsstøttebremsen)
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
Når en varsellyd ikke høres:
Indikerer at systemet er midlertidig utilgjengelig, muligens
fordi en føler er tilsmusset eller dekket med is osv.
 Følg instruksjonene i mu ltiinformasjonsdisplayet.
( S. 372, 585)
(Blinker)
”RCTA OFF”-indikator (utstyrsavhengig)
Når det høres en varsellyd:
Indikerer en feil i RCTA-funksjonen (varsling av kryssende
trafikk bak bilen)
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
Når en varsellyd ikke høres:
Indikerer at bakre støtfanger er dekket med skitt osv. rundt
radarføleren (S. 342)
 Følg instruksjonene i mu ltiinformasjonsdisplayet.
( S. 360)
VarsellampeVarsellampe/detaljer/handlinger
OM10647NO.book Page 576 Monday, November 18, 2019 1:35 PM

5777-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10647NO
7
Hvis det oppstår problemer

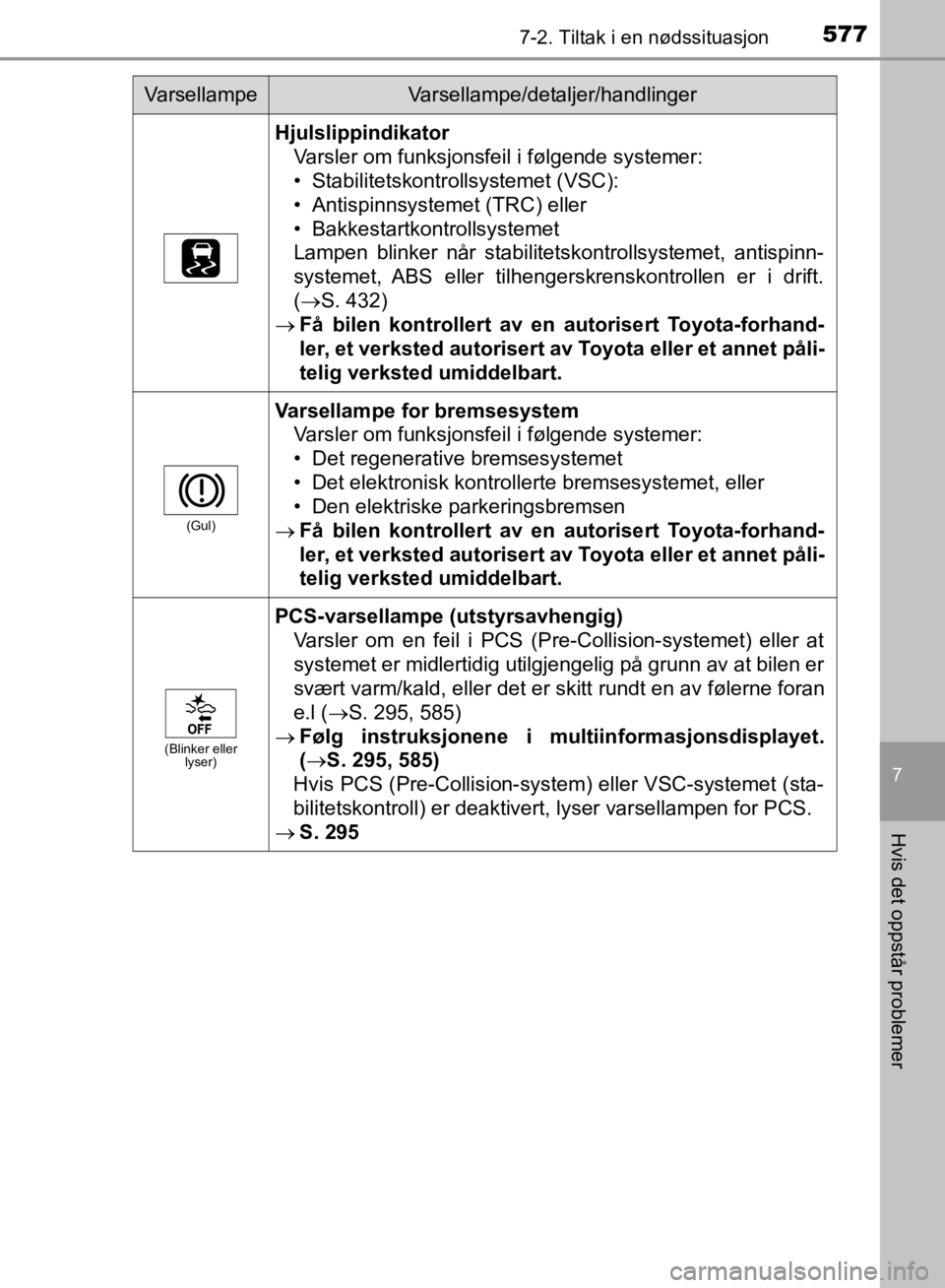

HjulslippindikatorVarsler om funksjonsfeil i følgende systemer:
• Stabilitetskontrollsystemet (VSC):
• Antispinnsystemet (TRC) eller
• Bakkestartkontrollsystemet
Lampen blinker når stabilitetskontrollsystemet, antispinn-
systemet, ABS eller tilhengerskrenskontrollen er i drift.
(S. 432)
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
(Gul)
Varsellampe for bremsesystem
Varsler om funksjonsfeil i følgende systemer:
• Det regenerative bremsesystemet
• Det elektronisk kontrollerte bremsesystemet, eller
• Den elektriske parkeringsbremsen
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
(Blinker eller
lyser)
PCS-varsellampe (utstyrsavhengig)
Varsler om en feil i PCS (Pre-Collision-systemet) eller at
systemet er midlertidig utilgjengelig på grunn av at bilen er
svært varm/kald, eller det er skitt rundt en av følerne foran
e.l ( S. 295, 585)
 Følg instruksjonene i mu ltiinformasjonsdisplayet.
( S. 295, 585)
Hvis PCS (Pre-Collision-system) eller VSC-systemet (sta-
bilitetskontroll) er deaktivert, lyser varsellampen for PCS.
 S. 295
VarsellampeVarsellampe/detaljer/handlinger
OM10647NO.book Page 577 Monday, November 18, 2019 1:35 PM

5787-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10647NO
(blinker)

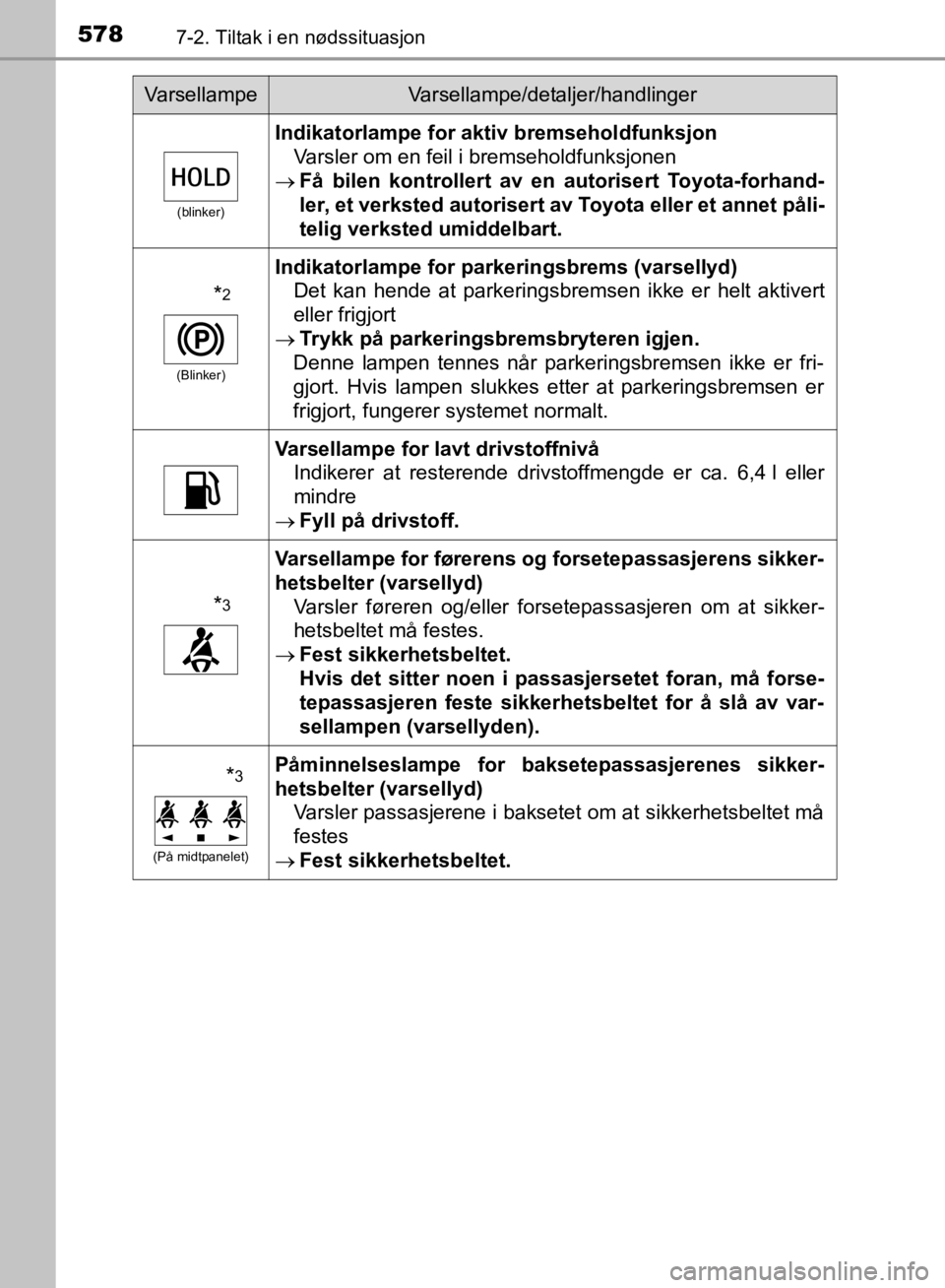

Indikatorlampe for aktiv bremseholdfunksjonVarsler om en feil i bremseholdfunksjonen
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
*2
(Blinker)
Indikatorlampe for parkeringsbrems (varsellyd)
Det kan hende at parkeringsbremsen ikke er helt aktivert
eller frigjort
 Trykk på parkeringsbremsbryteren igjen.
Denne lampen tennes når parkeringsbremsen ikke er fri-
gjort. Hvis lampen slukkes etter at parkeringsbremsen er
frigjort, fungerer systemet normalt.
Varsellampe for lavt drivstoffnivå Indikerer at resterende drivstoffmengde er ca. 6,4 l eller
mindre
 Fyll på drivstoff.
*3
Varsellampe for førerens og forsetepassasjerens sikker-
hetsbelter (varsellyd)
Varsler føreren og/eller forsetepassasjeren om at sikker-
hetsbeltet må festes.
 Fest sikkerhetsbeltet.
Hvis det sitter noen i passasjersetet foran, må forse-
tepassasjeren feste sikkerhetsbeltet for å slå av var-
sellampen (varsellyden).
*3
(På midtpanelet)
Påminnelseslampe for baksetepassasjerenes sikker-
hetsbelter (varsellyd) Varsler passasjerene i baksetet om at sikkerhetsbeltet må
festes
 Fest sikkerhetsbeltet.
VarsellampeVarsellampe/detaljer/handlinger
OM10647NO.book Page 578 Monday, November 18, 2019 1:35 PM

5797-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10647NO
7
Hvis det oppstår problemer

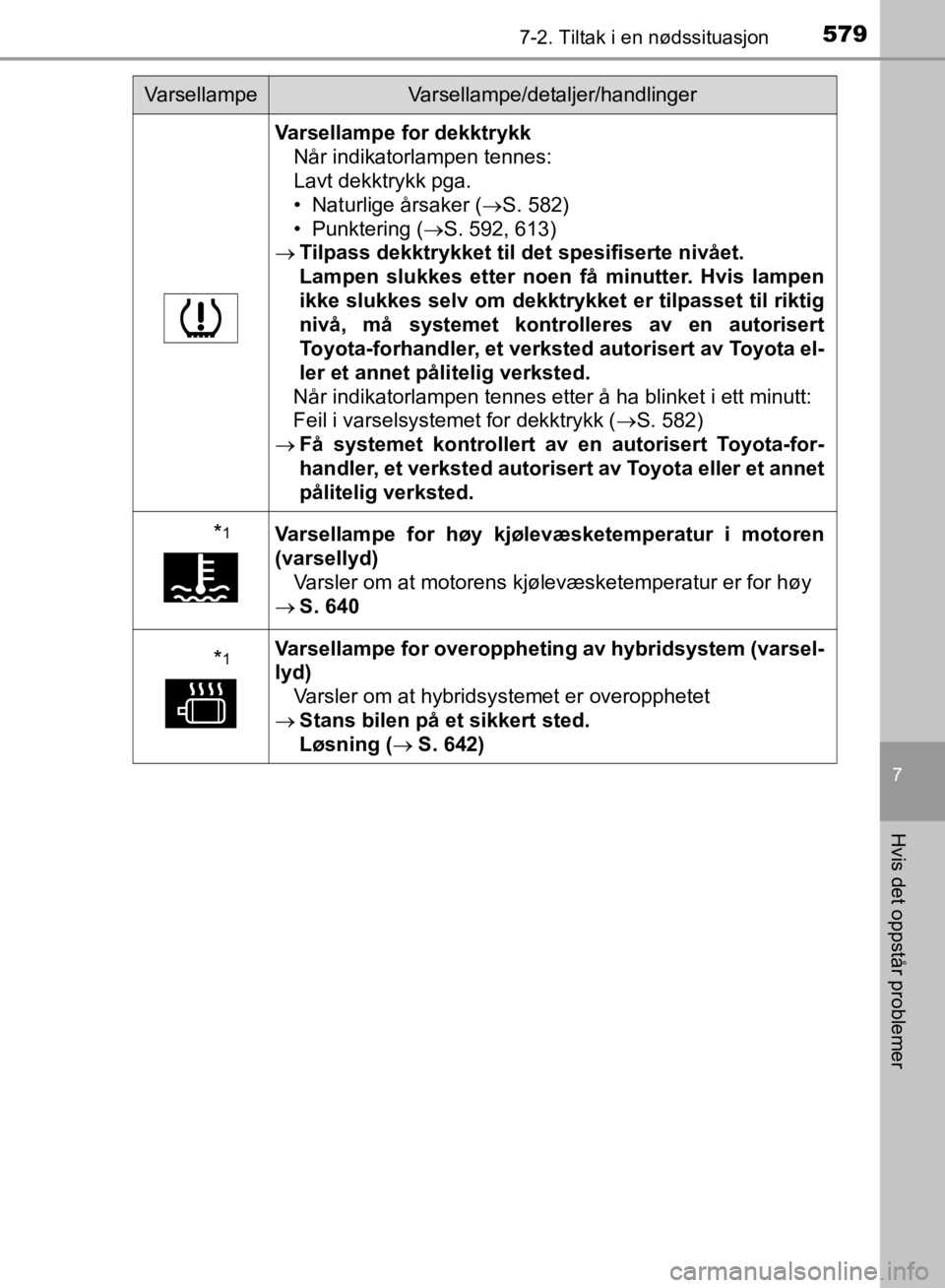

Varsellampe for dekktrykkNår indikatorlampen tennes:
Lavt dekktrykk pga.
• Naturlige årsaker ( S. 582)
• Punktering ( S. 592, 613)
 Tilpass dekktrykket til det spesifiserte nivået.
Lampen slukkes etter noen få minutter. Hvis lampen
ikke slukkes selv om dekktrykket er tilpasset til riktig
nivå, må systemet kontro lleres av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota el-
ler et annet pålitelig verksted.
Når indikatorlampen tennes etter å ha blinket i ett minutt:
Feil i varselsystemet for dekktrykk ( S. 582)
 Få systemet kontrollert av en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet
pålitelig verksted.
*1Varsellampe for høy kjøl evæsketemperatur i motoren
(varsellyd) Varsler om at motorens kjølevæsketemperatur er for høy
 S. 640
*1Varsellampe for overoppheti ng av hybridsystem (varsel-
lyd) Varsler om at hybridsystemet er overopphetet
 Stans bilen på et sikkert sted.
Løsning ( S. 642)
VarsellampeVarsellampe/detaljer/handlinger
OM10647NO.book Page 579 Monday, November 18, 2019 1:35 PM
