TOYOTA C-HR 2019 Instruksjoner for bruk (in Norwegian)

6508-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10647NOn
Motornummer
Motornummeret er preget inn i motorblokken som vist.
2ZR-FXE-motor
M20A-FXS-motor
2ZR-FXE-motorM20A-FXS-motor
Motor
Modell2ZR-FXE
Ty p e4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde80,5 
88,3 mm
Slagvolum1 798 cm3
VentilklaringAutomatisk justering
ModellM20A-FXS
Ty p e4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde80,5  97,6 mm
Slagvolum1 987 cm3
VentilklaringAutomatisk justering
OM10647NO.book Page 650 Monday, November 18, 2019 1:35 PM

6518-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10647NO
8
Kjøretøyspesifikasjoner
Drivstoff
Drivstofftype
Når du finner disse typene drivstoff på ben-
sinstasjonen, må du kun bruke drivstoff med
en av følgende etiketter.
Innenfor EU:
Kun blyfri bensin som tilfredsstiller den eu-
ropeiske standarden EN228
Utenfor EU:
Kun blyfri bensin
RON (oktantall)95 eller høyere
Kapasitet drivstofftank
(referanse)43 l
Elektrisk motor
Ty p ePermanent magnetisert synkronmotor
Maksimal effekt
2ZR-FXE-motor
53 kW
M20A-FXS-motor
80 kW
Maksimalt dreiemoment
2ZR-FXE-motor
163 Nm
M20A-FXS-motor
202 Nm
OM10647NO.book Page 651 Monday, November 18, 2019 1:35 PM

6528-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10647NO
2ZR-FXE-motor (unntatt Guadeloupe, Martinique, Fransk Guyana
og Grønland)
2ZR-FXE-motor (Guadeloupe, Martinique, Fransk Guyana og Grønland)
og M20A-FXS-motor:
nOljekapasitet (ved oljeskift – referanse*)
*: Motorens oljekapasitet er en referansemengde som skal brukes når manskifter olje. Varm opp motoren og slå av hybridsystemet, vent mer enn 5
minutter, og sjekk oljenivået på peilepinnen.
Hybridbatteri
Spenning3,7 V/cell
Kapasitet3,6 Ah (3 HR)
Antall56 celler
Nominell spenning207,2 V
Spenning7,2 V / modul
Kapasitet6,5 Ah (3 HR)
Antall
2ZR-FXE-motor
28 moduler
M20A-FXS-motor
30 moduler
Nominell spenning
2ZR-FXE-motor
201,6 V
M20A-FXS-motor
216 V
Smøresystem
Med filter
2ZR-FXE-motor
4,2 l
M20A-FXS-motor
4,3 l
Uten filter3,9 l
OM10647NO.book Page 652 Monday, November 18, 2019 1:35 PM

6538-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10647NO
8
Kjøretøyspesifikasjoner
nValg av motorolje
På din Toyota brukes ”Toyota Genuine Motor Oil”. Toyota anbefaler
bruk av godkjent ”Toyota Genuine Motor Oil”. Andre motoroljer av
tilsvarende kvalitet kan også brukes.
Oljekvalitet:
0W-16:
API SN ”Resource-Conserving” eller SN PLUS ”Resource-Conser-
ving” helårsolje
0W-20, 5W-30 og 10W-30:
API SL ”Energy-Conserving”, SM ”Energy-Conserving”, SN ”Re-
source-Conserving” eller SN PLUS ”Resource Conserving”, eller IL-
SAC helårsolje
15W-40:
API SL, SM, SN eller SN PLUS helårsolje
Anbefalt viskositet (SAE):
SAE 0W-16 fylles på Toyota på
produksjonsanlegget, og er det
beste alternativet for bilen din
for god drivstofføkonomi og go-
de startegenskaper i kulde.
Hvis SAE 0W-16-olje ikke er til-
gjengelig, kan SAE 0W-20-olje
brukes. Den bør imidlertid byt-
tes ut med SAE 0W-16 ved
neste oljeskift.
Hvis du bruker SAE 10W-30 el-
ler motorolje me d høyere visko-
sitet ved ekstremt lave tempe-
raturer, kan det bli vanskelig å
starte motoren, så da anbefaler
vi SAE 0W-16, 0W-20 eller 5W-
30 motorolje.
Antatt temperaturområde frem
til neste oljeskift Foretrukket
OM10647NO.book Page 653 Monday, November 18, 2019 1:35 PM

6548-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10647NO
Oljeviskositet (0W-16 er forklart her som et eksempel):• 0W i 0W-16 angir oljens egenskaper ved kaldstart. Oljer med la- vere verdi foran W gir lettere start av motoren i kaldt vær.
• 16 i 0W-16 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
Lese merkinger på oljeemballasje:
Enkelte oljekanner er merket med det ene eller begge merkene for
API-registrering for å hjelpe deg å velge olje.
API-vedlikeholdssymbol
Øverste del: ”API SERVICE SN”
betyr oljekvaliteten etter API-
klassifisering (fra det amerikan-
ske petroleumsinstitutt).
Midtre del: ”SAE 0W-16” betyr
SAE-viskositetsgraden.
Nederste del: ”Resource-Con-
serving” angir at oljen er miljø-
vennlig og har drivstoffbespa-
rende egenskaper.
ILSAC-sertifis eringsmerke
ILSACs (International Lubricant Specification Advisory Committee) ser-
tifiseringsmerke vises på forsiden av kannen.
OM10647NO.book Page 654 Monday, November 18, 2019 1:35 PM

6558-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10647NO
8
Kjøretøyspesifikasjoner
*: Væskekapasiteten oppgis som en referanse.Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota el-
ler et annet pålitelig verksted hvis det er nødvendig med utskiftning.
Kjølesystem
Kapasitet*
Bensinmo-
tor
2ZR-FXE-motor
5,4 l
M20A-FXS-motor
5,9 l
Strøm-
styringsen-
het
2ZR-FXE-motor
1,4 l
M20A-FXS-motor
1,6 l
Type kjølevæske
Bruk en av følgende typer: • ”Toyota Super Long Life Coolant”
• Tilsvarende kjølevæske med langvarig or- ganisk syreteknologi basert på etylenglykol
uten silikater, aminer, nitritter og borater
Du må ikke bruke bare vann.
Tenningssystem (tennplugg)
Merke
2ZR-FXE-motor
DENSO FC16HR-CY9
M20A-FXS-motor
DENSO FC16HR-Q8
Elektrodeavstand
2ZR-FXE-motor
0,9 mm
M20A-FXS-motor
0,8 mm
BEMÆRK
n Tennplugger med iridiumspiss
Bruk alltid tennplugger med iridiumspiss. Ikke juster elektrodeavstanden på
tennpluggene.
OM10647NO.book Page 655 Monday, November 18, 2019 1:35 PM

6568-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10647NO
*: Væskekapasiteten oppgis som en referanse.Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota el-
ler et annet pålitelig verksted hvis det er nødvendig med utskiftning.
Elektrisk system (12-voltsbatteri)
Batteri
Spesifikk spenning ved
20  C:
Syrevekt ved 20  C:12,0 V eller høyere
(Sett tenningsbryteren i OFF-stilling og
slå på fjernlysene i 30 sekunder.)
Hvis spenningen er lavere enn standard-
verdien, må batteriet lades.
1,25 eller høyere
Hvis egenvekten er lavere enn standard-
verdien, lades batteriet.
Ladestrømstyrke
Hurtiglading
Langsom lading
Maks. 15 A
Maks. 5 A
Girkasse
Væskekapasitet*
2ZR-FXE-motor
3,6 l
M20A-FXS-motor
3,8 l
VæsketypeToyota Genuine ATF WS
BEMÆRK
n Type girolje
Bruk av annen automatgirolje enn ”Toyota Genuine ATF Type WS” kan
medføre redusert kvalitet på giringen, låsing av giret ledsaget av vibrasjoner
og i verste fall ødelegge bilens girkasse.
OM10647NO.book Page 656 Monday, November 18, 2019 1:35 PM

6578-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10647NO
8
Kjøretøyspesifikasjoner
*: Minste pedalklaring når pedalen trykkes inn med en kraft på 300 N menshybridsystemet er i drift.
Bremser
Pedalklaring*134 mm
Dødgang pedal 1–5 mm
Væsketype SAE J1703 eller FMVSS No.116 DOT 3
eller
SAE J1704 eller FMVSS No.116 DOT 4
Styring
DødgangMindre enn 30 mm
OM10647NO.book Page 657 Monday, November 18, 2019 1:35 PM

6588-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10647NO
17-tommers dekk
18-tommers dekk
Kompakt reservehjul (utstyrsavhengig)
nVed kjøring med tilhenger
Øk det anbefalte dekktrykket med 20,0 kPa (0,2 bar / 3 psi), og kjør i hastig-
heter under 100 km/t.
Dekk og felger
Dekkdimensjon215/60R17 96H
Dekktrykk
(anbefalt dekktrykk ved
kalde dekk)
Foran
230 kPa (2,3 bar / 33 psi)Bak
Reserve
Felgdimensjon17  6 1/2J
Tiltrekkingsmoment for hjulmutre103 Nm
Dekkdimensjon225/50R18 95V
Dekktrykk
(anbefalt dekktrykk ved
kalde dekk)Foran
230 kPa (2,3 bar / 33 psi)
Bak
Felgdimensjon18  7J
Tiltrekkingsmoment for hjulmutre103 Nm
DekkdimensjonT145/90D16 106M,
T145/70D18 107M
Dekktrykk
(anbefalt dekktrykk ved kalde dekk)420 kPa (4,2 bar / 60 psi)
Felgdimensjon16  4T, 18  4T
Tiltrekkingsmoment for hjulmutre103 Nm
OM10647NO.book Page 658 Monday, November 18, 2019 1:35 PM

6598-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10647NO
8
Kjøretøyspesifikasjoner

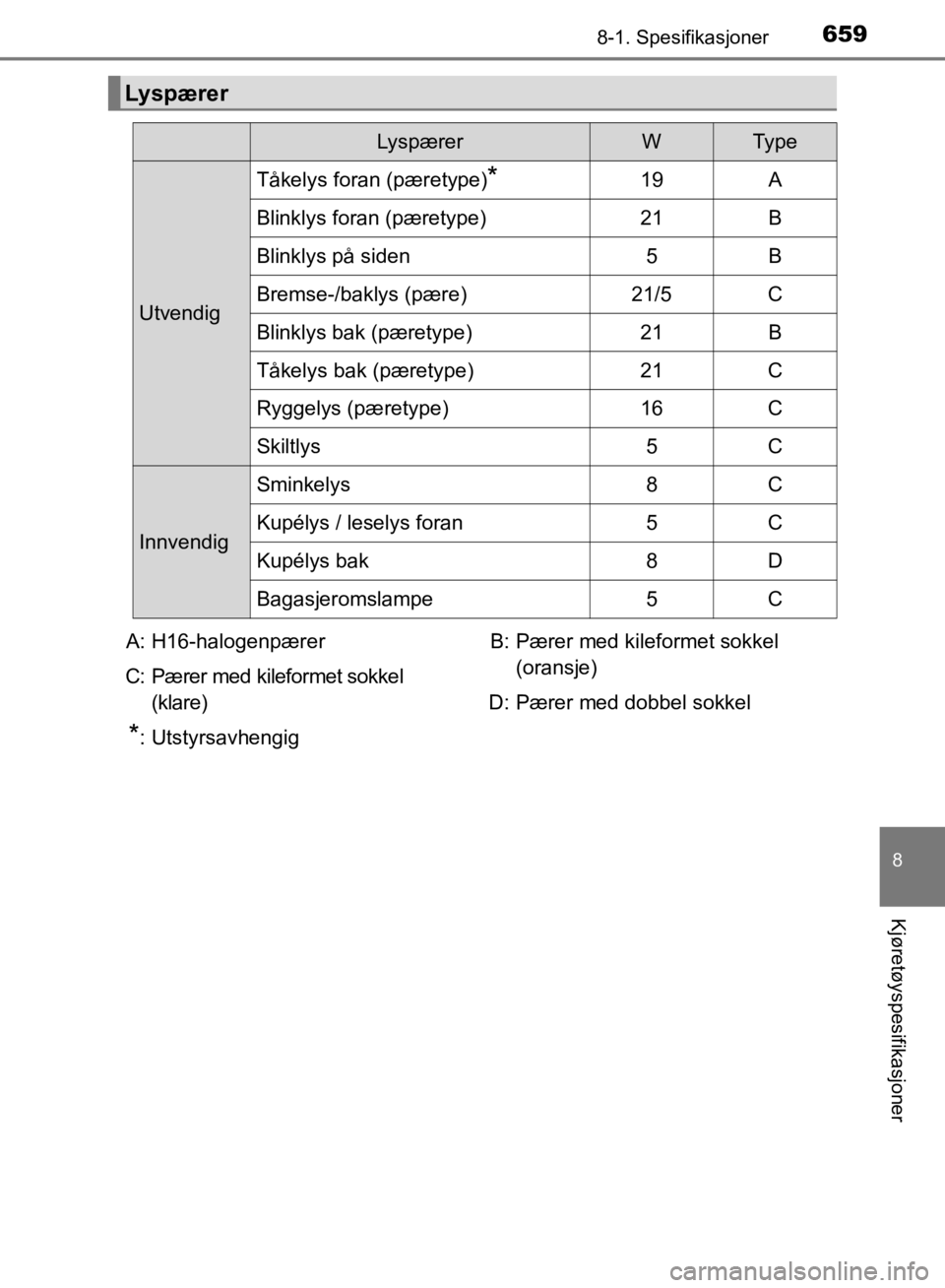

Lyspærer
LyspærerWTy p e
Utvendig
Tåkelys foran (pæretype)*19A
Blinklys foran (pæretype)21B
Blinklys på siden5B
Bremse-/baklys (pære)21/5C
Blinklys bak (pæretype)21B
Tåkelys bak (pæretype)21C
Ryggelys (pæretype)16C
Skiltlys5C
Innvendig
Sminkelys8C
Kupélys / leselys foran5C
Kupélys bak 8D
Bagasjeromslampe5C
A: H16-halogenpærer
C: Pærer med kileformet sokkel (klare)
*: Utstyrsavhengig B: Pærer med kileformet sokkel
(oransje)
D: Pærer med dobbel sokkel
OM10647NO.book Page 659 Monday, November 18, 2019 1:35 PM
