TOYOTA C-HR 2019 Manual del propietario (in Spanish)

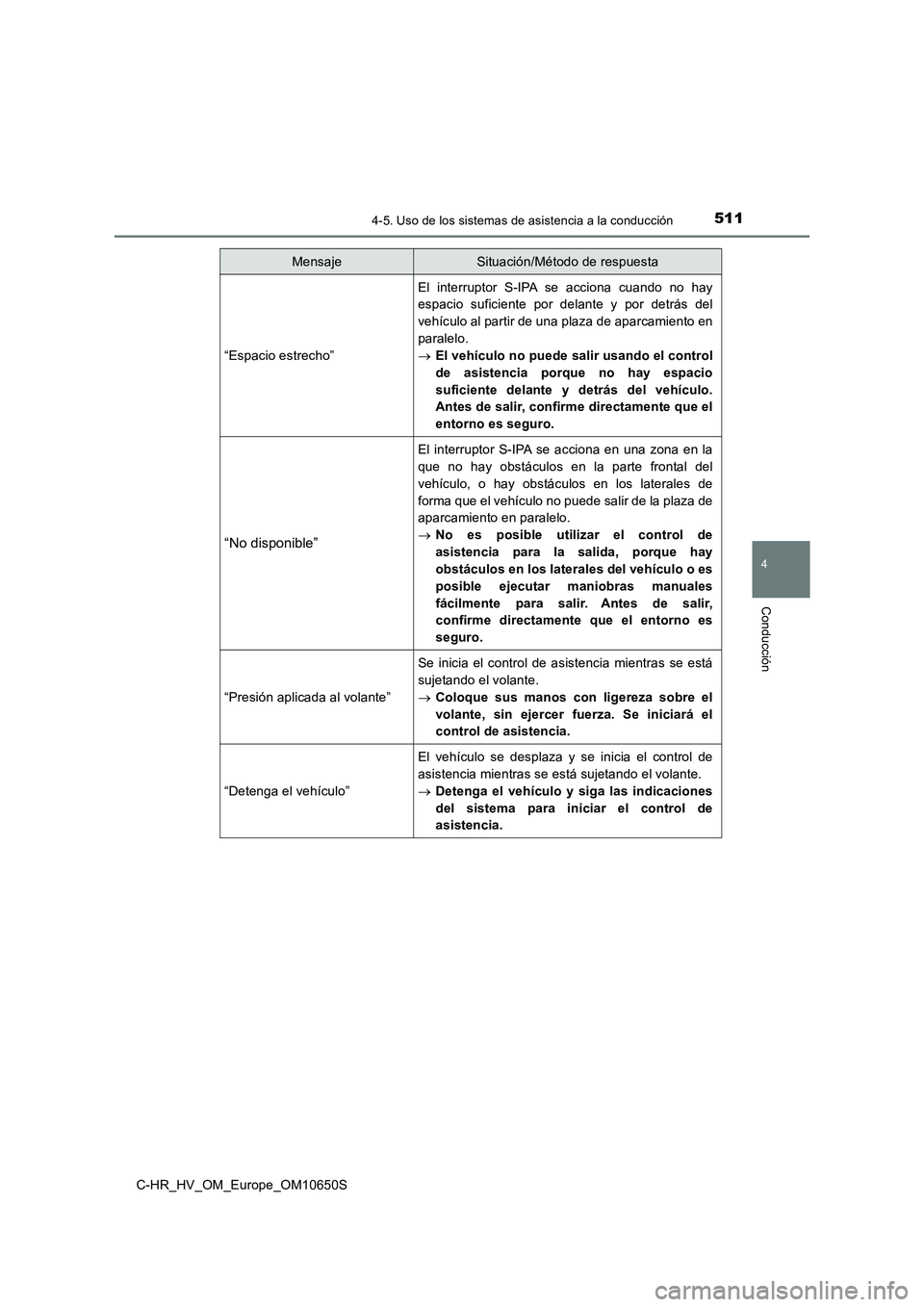

5114-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
“Espacio estrecho”
El interruptor S-IPA se acciona cuando no hay
espacio suficiente por delante y por detrás del
vehículo al partir de una plaza de aparcamiento en
paralelo.
 El vehículo no puede salir usando el control
de asistencia porque no hay espacio
suficiente delante y detrás del vehículo.
Antes de salir, confirme directamente que el
entorno es seguro.
“No disponible”
El interruptor S-IPA se acciona en una zona en la
que no hay obstáculos en la parte frontal del
vehículo, o hay obstáculos en los laterales de
forma que el vehículo no puede salir de la plaza de
aparcamiento en paralelo.
 No es posible utilizar el control de
asistencia para la salida, porque hay
obstáculos en los laterales del vehículo o es
posible ejecutar maniobras manuales
fácilmente para salir. Antes de salir,
confirme directamente que el entorno es
seguro.
“Presión aplicada al volante”
Se inicia el control de asistencia mientras se está
sujetando el volante.
 Coloque sus manos con ligereza sobre el
volante, sin ejercer fuerza. Se iniciará el
control de asistencia.
“Detenga el vehículo”
El vehículo se desplaza y se inicia el control de
asistencia mientras se está sujetando el volante.
 Detenga el vehículo y siga las indicaciones
del sistema para iniciar el control de
asistencia.
MensajeSituación/Método de respuesta

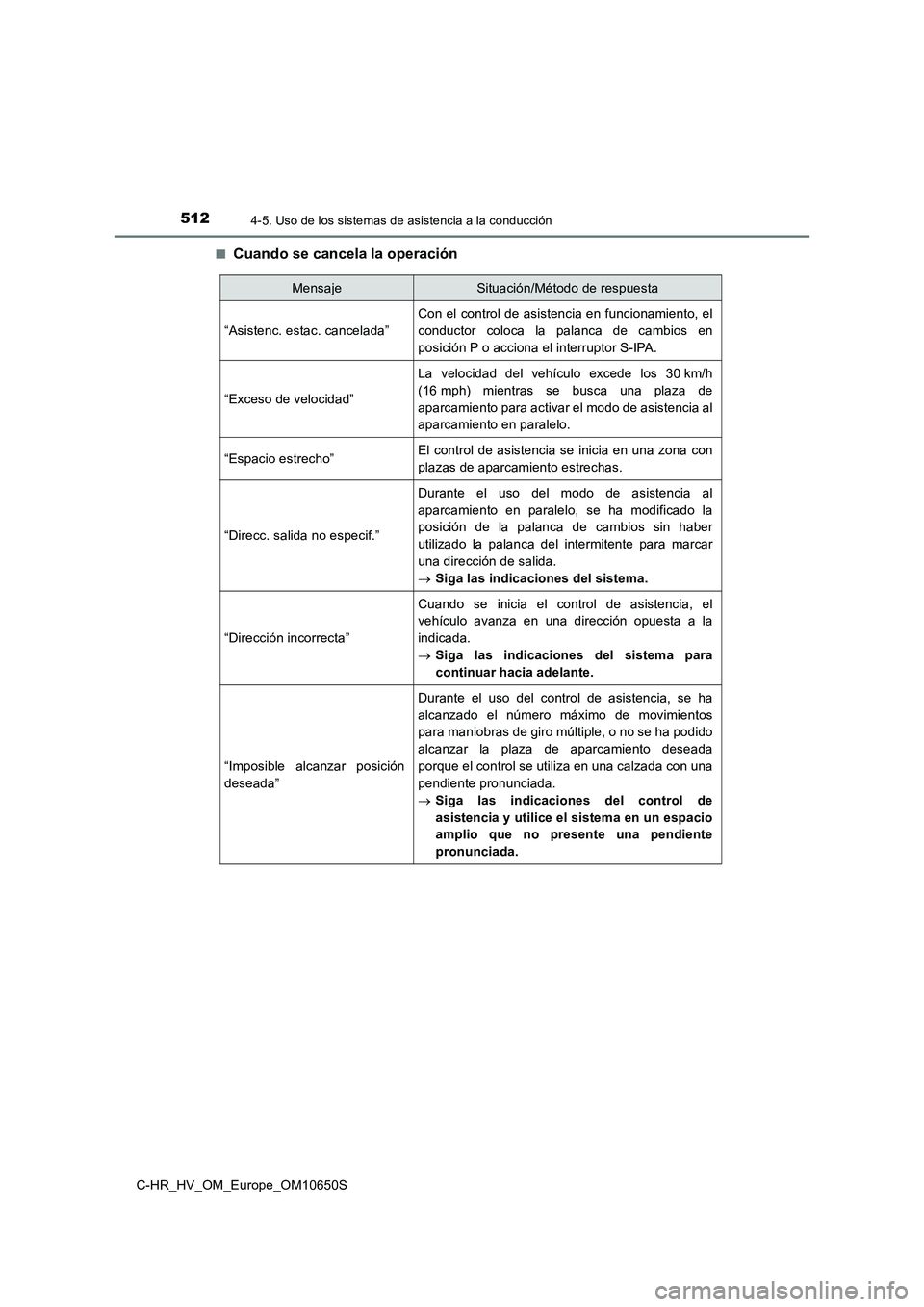

5124-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
■Cuando se cancela la operación
MensajeSituación/Método de respuesta
“Asistenc. estac. cancelada”
Con el control de asistencia en funcionamiento, el
conductor coloca la palanca de cambios en
posición P o acciona el interruptor S-IPA.
“Exceso de velocidad”
La velocidad del vehículo excede los 30 km/h
(16 mph) mientras se busca una plaza de
aparcamiento para activar el modo de asistencia al
aparcamiento en paralelo.
“Espacio estrecho”El control de asistencia se inicia en una zona con
plazas de aparcamiento estrechas.
“Direcc. salida no especif.”
Durante el uso del modo de asistencia al
aparcamiento en paralelo, se ha modificado la
posición de la palanca de cambios sin haber
utilizado la palanca del intermitente para marcar
una dirección de salida.
 Siga las indicaciones del sistema.
“Dirección incorrecta”
Cuando se inicia el control de asistencia, el
vehículo avanza en una dirección opuesta a la
indicada.
 Siga las indicaciones del sistema para
continuar hacia adelante.
“Imposible alcanzar posición
deseada”
Durante el uso del control de asistencia, se ha
alcanzado el número máximo de movimientos
para maniobras de giro múltiple, o no se ha podido
alcanzar la plaza de aparcamiento deseada
porque el control se utiliza en una calzada con una
pendiente pronunciada.
 Siga las indicaciones del control de
asistencia y utilice el sistema en un espacio
amplio que no presente una pendiente
pronunciada.

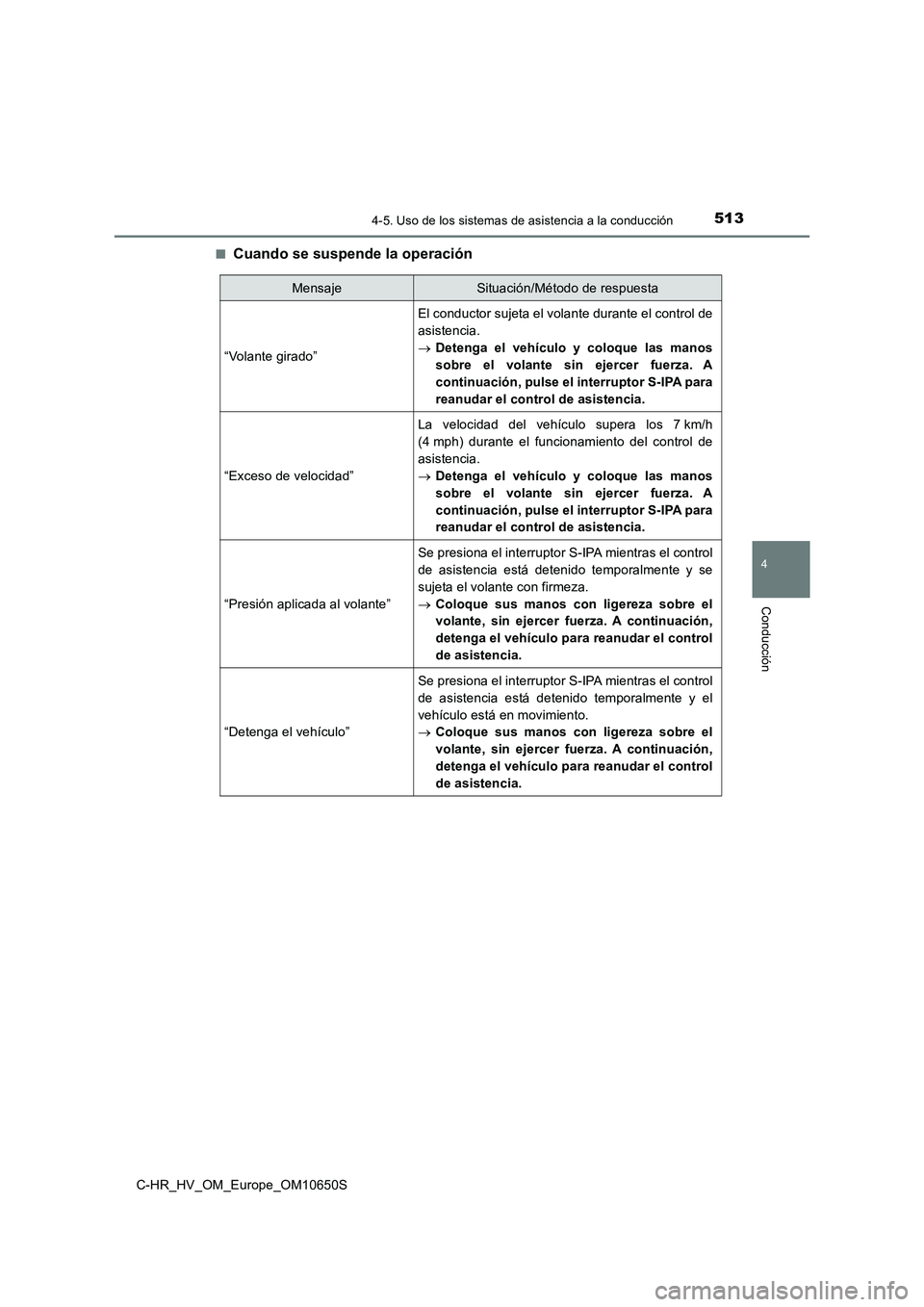

5134-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
■Cuando se suspende la operación
MensajeSituación/Método de respuesta
“Volante girado”
El conductor sujeta el volante durante el control de
asistencia.
 Detenga el vehículo y coloque las manos
sobre el volante sin ejercer fuerza. A
continuación, pulse el interruptor S-IPA para
reanudar el control de asistencia.
“Exceso de velocidad”
La velocidad del vehículo supera los 7 km/h
(4 mph) durante el funcionamiento del control de
asistencia.
 Detenga el vehículo y coloque las manos
sobre el volante sin ejercer fuerza. A
continuación, pulse el interruptor S-IPA para
reanudar el control de asistencia.
“Presión aplicada al volante”
Se presiona el interruptor S-IPA mientras el control
de asistencia está detenido temporalmente y se
sujeta el volante con firmeza.
 Coloque sus manos con ligereza sobre el
volante, sin ejercer fuerza. A continuación,
detenga el vehículo para reanudar el control
de asistencia.
“Detenga el vehículo”
Se presiona el interruptor S-IPA mientras el control
de asistencia está detenido temporalmente y el
vehículo está en movimiento.
 Coloque sus manos con ligereza sobre el
volante, sin ejercer fuerza. A continuación,
detenga el vehículo para reanudar el control
de asistencia.

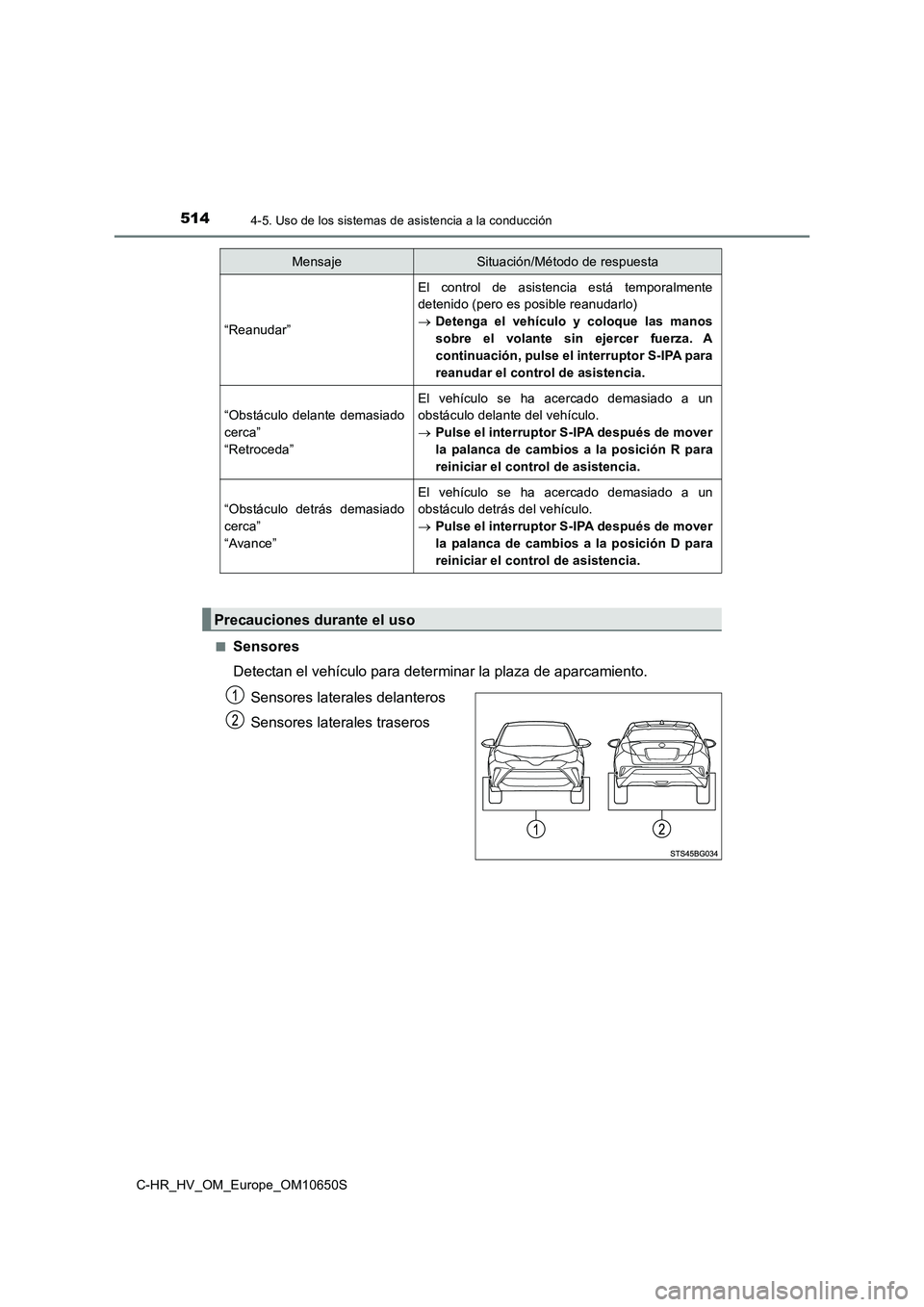

5144-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
■Sensores
Detectan el vehículo para determinar la plaza de aparcamiento.
Sensores laterales delanteros
Sensores laterales traseros
“Reanudar”
El control de asistencia está temporalmente
detenido (pero es posible reanudarlo)
 Detenga el vehículo y coloque las manos
sobre el volante sin ejercer fuerza. A
continuación, pulse el interruptor S-IPA para
reanudar el control de asistencia.
“Obstáculo delante demasiado
cerca”
“Retroceda”
El vehículo se ha acercado demasiado a un
obstáculo delante del vehículo.
 Pulse el interruptor S-IPA después de mover
la palanca de cambios a la posición R para
reiniciar el control de asistencia.
“Obstáculo detrás demasiado
cerca”
“Avance”
El vehículo se ha acercado demasiado a un
obstáculo detrás del vehículo.
 Pulse el interruptor S-IPA después de mover
la palanca de cambios a la posición D para
reiniciar el control de asistencia.
MensajeSituación/Método de respuesta
Precauciones durante el uso

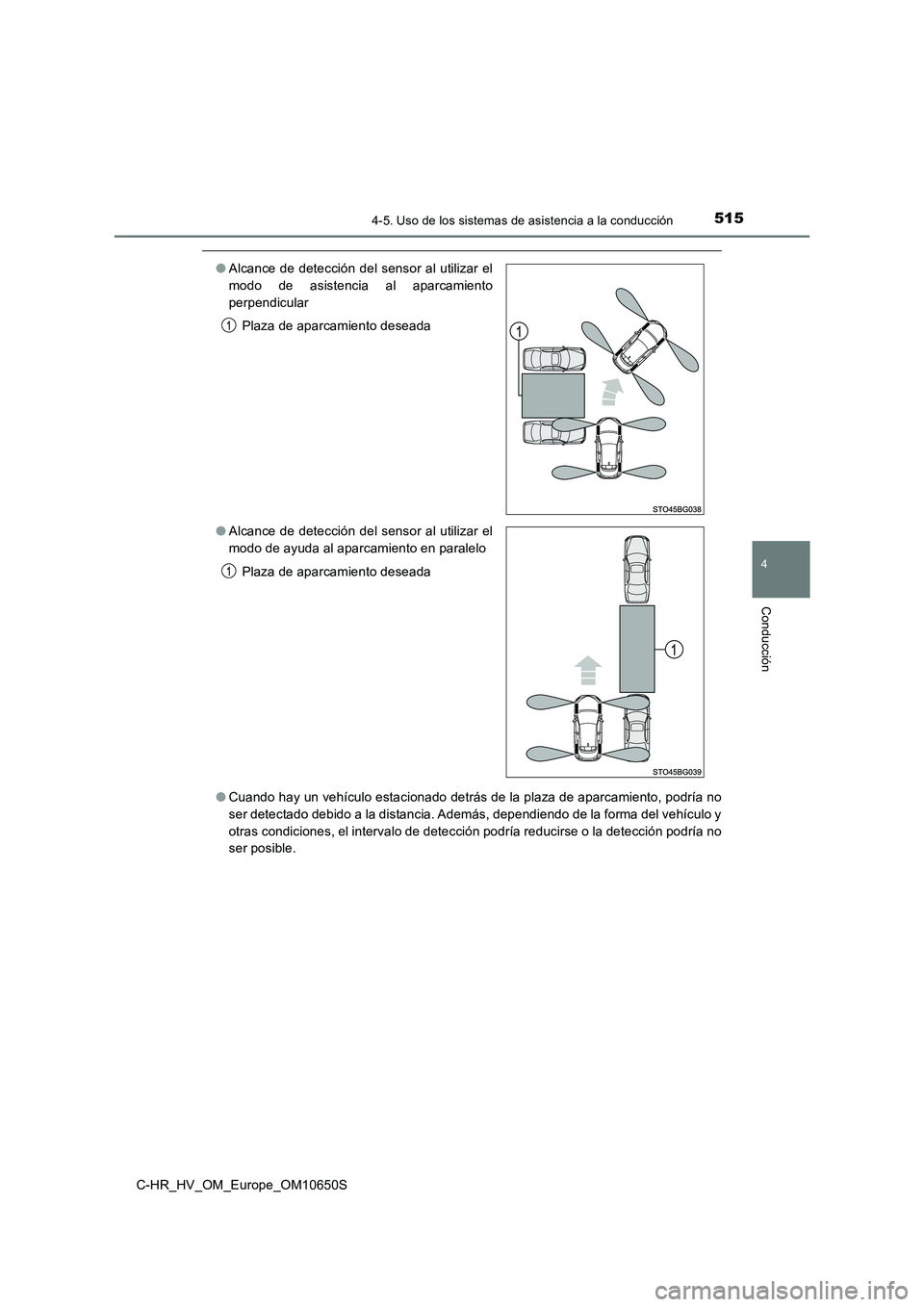

5154-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
●Cuando hay un vehículo estacionado detrás de la plaza de aparcamiento, podría no
ser detectado debido a la distancia. Además, dependiendo de la forma del vehículo y
otras condiciones, el intervalo de detección podría reducirse o la detección podría no
ser posible.
● Alcance de detección del sensor al utilizar el
modo de asistencia al aparcamiento
perpendicular
Plaza de aparcamiento deseada
● Alcance de detección del sensor al utilizar el
modo de ayuda al aparcamiento en paralelo
Plaza de aparcamiento deseada

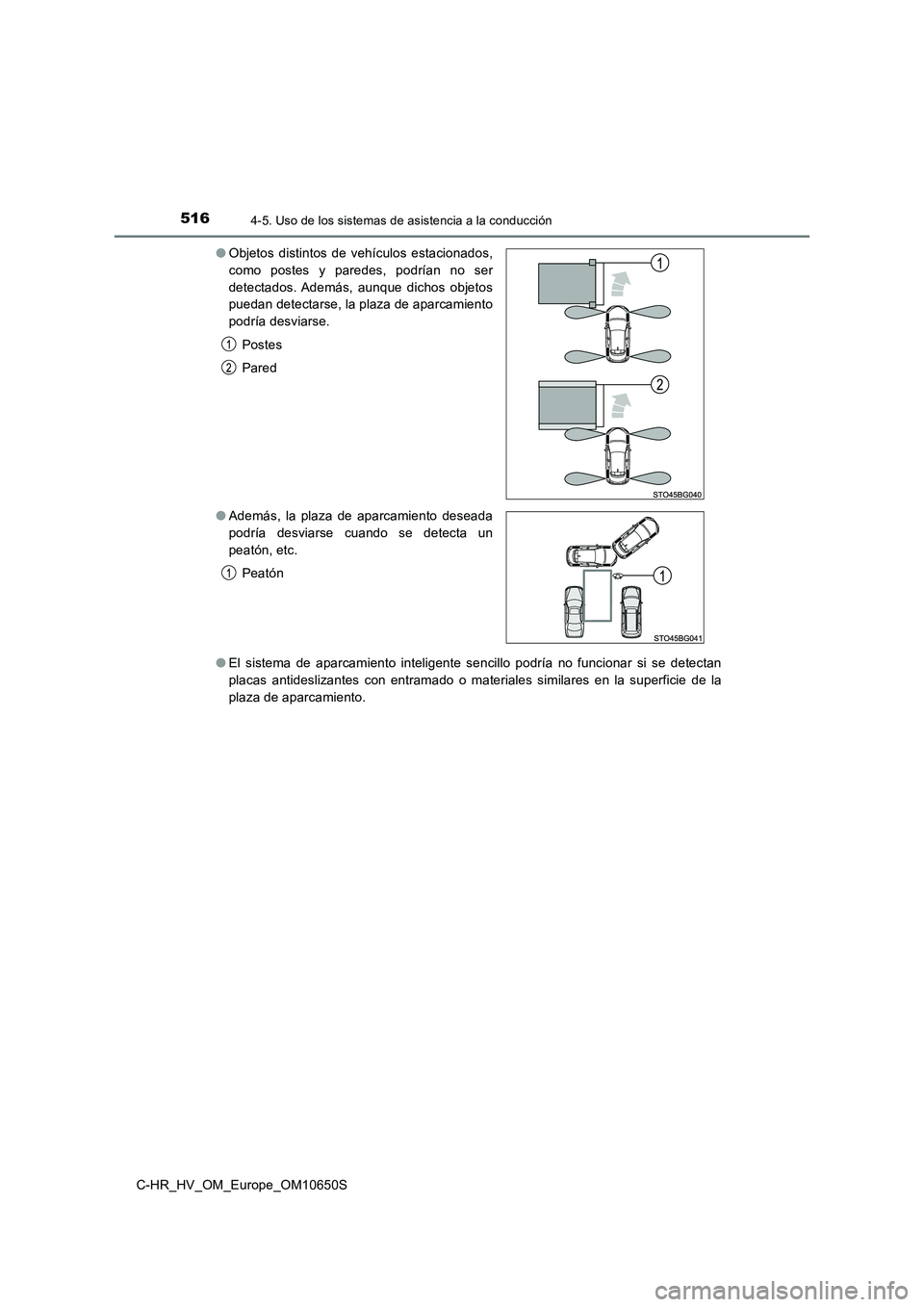

5164-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
● El sistema de aparcamiento inteligente sencillo podría no funcionar si se detectan
placas antideslizantes con entramado o materiales similares en la superficie de la
plaza de aparcamiento.
● Objetos distintos de vehículos estacionados,
como postes y paredes, podrían no ser
detectados. Además, aunque dichos objetos
puedan detectarse, la plaza de aparcamiento
podría desviarse.
Postes
Pared
● Además, la plaza de aparcamiento deseada
podría desviarse cuando se detecta un
peatón, etc.
Peatón

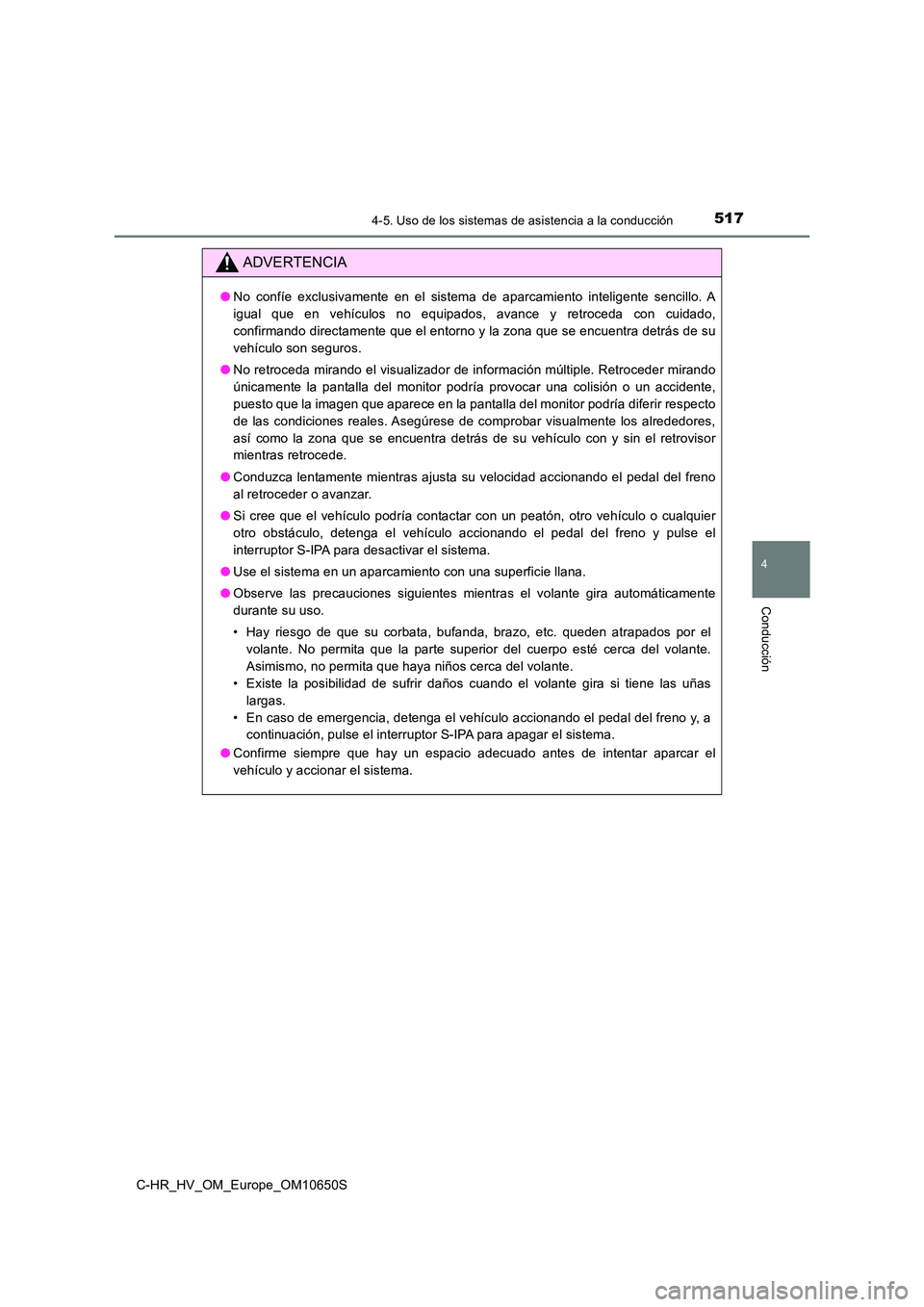

5174-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
ADVERTENCIA
●No confíe exclusivamente en el sistema de aparcamiento inteligente sencillo. A
igual que en vehículos no equipados, avance y retroceda con cuidado,
confirmando directamente que el entorno y la zona que se encuentra detrás de su
vehículo son seguros.
● No retroceda mirando el visualizador de información múltiple. Retroceder mirando
únicamente la pantalla del monitor podría provocar una colisión o un accidente,
puesto que la imagen que aparece en la pantalla del monitor podría diferir respecto
de las condiciones reales. Asegúrese de comprobar visualmente los alrededores,
así como la zona que se encuentra detrás de su vehículo con y sin el retrovisor
mientras retrocede.
● Conduzca lentamente mientras ajusta su velocidad accionando el pedal del freno
al retroceder o avanzar.
● Si cree que el vehículo podría contactar con un peatón, otro vehículo o cualquier
otro obstáculo, detenga el vehículo accionando el pedal del freno y pulse el
interruptor S-IPA para desactivar el sistema.
● Use el sistema en un aparcamiento con una superficie llana.
● Observe las precauciones siguientes mientras el volante gira automáticamente
durante su uso.
• Hay riesgo de que su corbata, bufanda, brazo, etc. queden atrapados por el
volante. No permita que la parte superior del cuerpo esté cerca del volante.
Asimismo, no permita que haya niños cerca del volante.
• Existe la posibilidad de sufrir daños cuando el volante gira si tiene las uñas
largas.
• En caso de emergencia, detenga el vehículo accionando el pedal del freno y, a
continuación, pulse el interruptor S-IPA para apagar el sistema.
● Confirme siempre que hay un espacio adecuado antes de intentar aparcar el
vehículo y accionar el sistema.

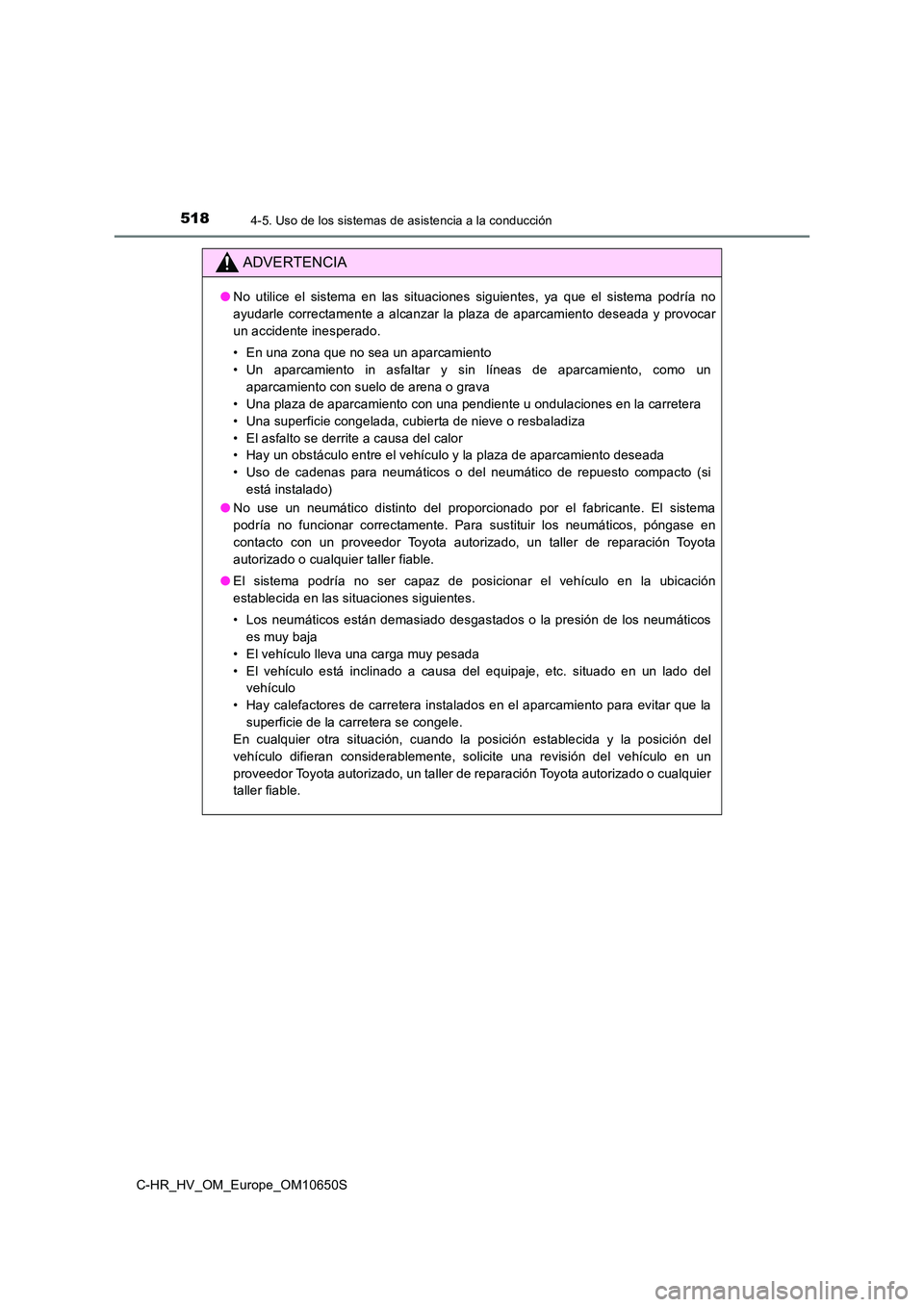

5184-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
ADVERTENCIA
●No utilice el sistema en las situaciones siguientes, ya que el sistema podría no
ayudarle correctamente a alcanzar la plaza de aparcamiento deseada y provocar
un accidente inesperado.
• En una zona que no sea un aparcamiento
• Un aparcamiento in asfaltar y sin líneas de aparcamiento, como un
aparcamiento con suelo de arena o grava
• Una plaza de aparcamiento con una pendiente u ondulaciones en la carretera
• Una superficie congelada, cubierta de nieve o resbaladiza
• El asfalto se derrite a causa del calor
• Hay un obstáculo entre el vehículo y la plaza de aparcamiento deseada
• Uso de cadenas para neumáticos o del neumático de repuesto compacto (si
está instalado)
● No use un neumático distinto del proporcionado por el fabricante. El sistema
podría no funcionar correctamente. Para sustituir los neumáticos, póngase en
contacto con un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
● El sistema podría no ser capaz de posicionar el vehículo en la ubicación
establecida en las situaciones siguientes.
• Los neumáticos están demasiado desgastados o la presión de los neumáticos
es muy baja
• El vehículo lleva una carga muy pesada
• El vehículo está inclinado a causa del equipaje, etc. situado en un lado del
vehículo
• Hay calefactores de carretera instalados en el aparcamiento para evitar que la
superficie de la carretera se congele.
En cualquier otra situación, cuando la posición establecida y la posición del
vehículo difieran considerablemente, solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.

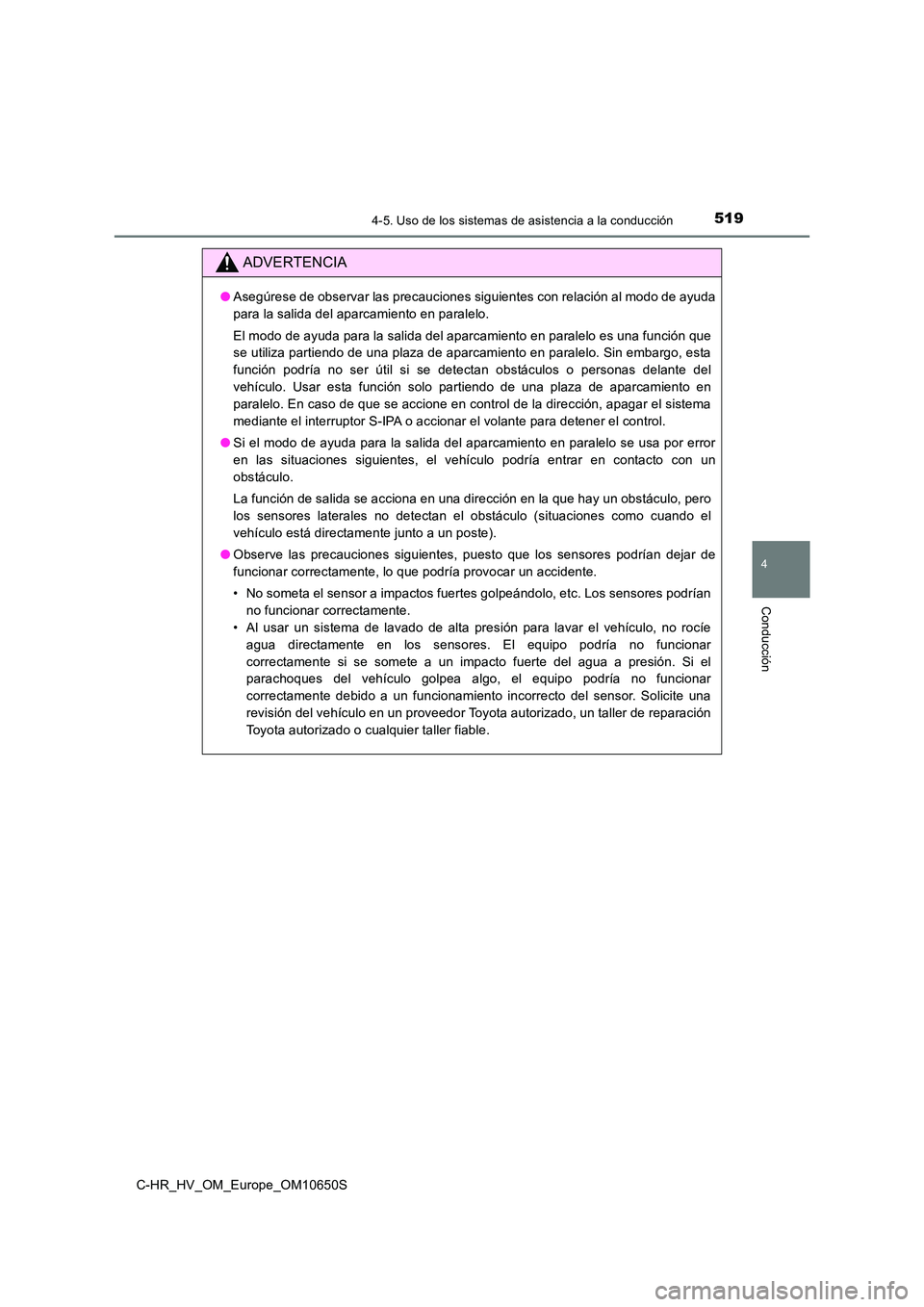

5194-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
ADVERTENCIA
●Asegúrese de observar las precauciones siguientes con relación al modo de ayuda
para la salida del aparcamiento en paralelo.
El modo de ayuda para la salida del aparcamiento en paralelo es una función que
se utiliza partiendo de una plaza de aparcamiento en paralelo. Sin embargo, esta
función podría no ser útil si se detectan obstáculos o personas delante del
vehículo. Usar esta función solo partiendo de una plaza de aparcamiento en
paralelo. En caso de que se accione en control de la dirección, apagar el sistema
mediante el interruptor S-IPA o accionar el volante para detener el control.
● Si el modo de ayuda para la salida del aparcamiento en paralelo se usa por error
en las situaciones siguientes, el vehículo podría entrar en contacto con un
obstáculo.
La función de salida se acciona en una dirección en la que hay un obstáculo, pero
los sensores laterales no detectan el obstáculo (situaciones como cuando el
vehículo está directamente junto a un poste).
● Observe las precauciones siguientes, puesto que los sensores podrían dejar de
funcionar correctamente, lo que podría provocar un accidente.
• No someta el sensor a impactos fuertes golpeándolo, etc. Los sensores podrían
no funcionar correctamente.
• Al usar un sistema de lavado de alta presión para lavar el vehículo, no rocíe
agua directamente en los sensores. El equipo podría no funcionar
correctamente si se somete a un impacto fuerte del agua a presión. Si el
parachoques del vehículo golpea algo, el equipo podría no funcionar
correctamente debido a un funcionamiento incorrecto del sensor. Solicite una
revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.

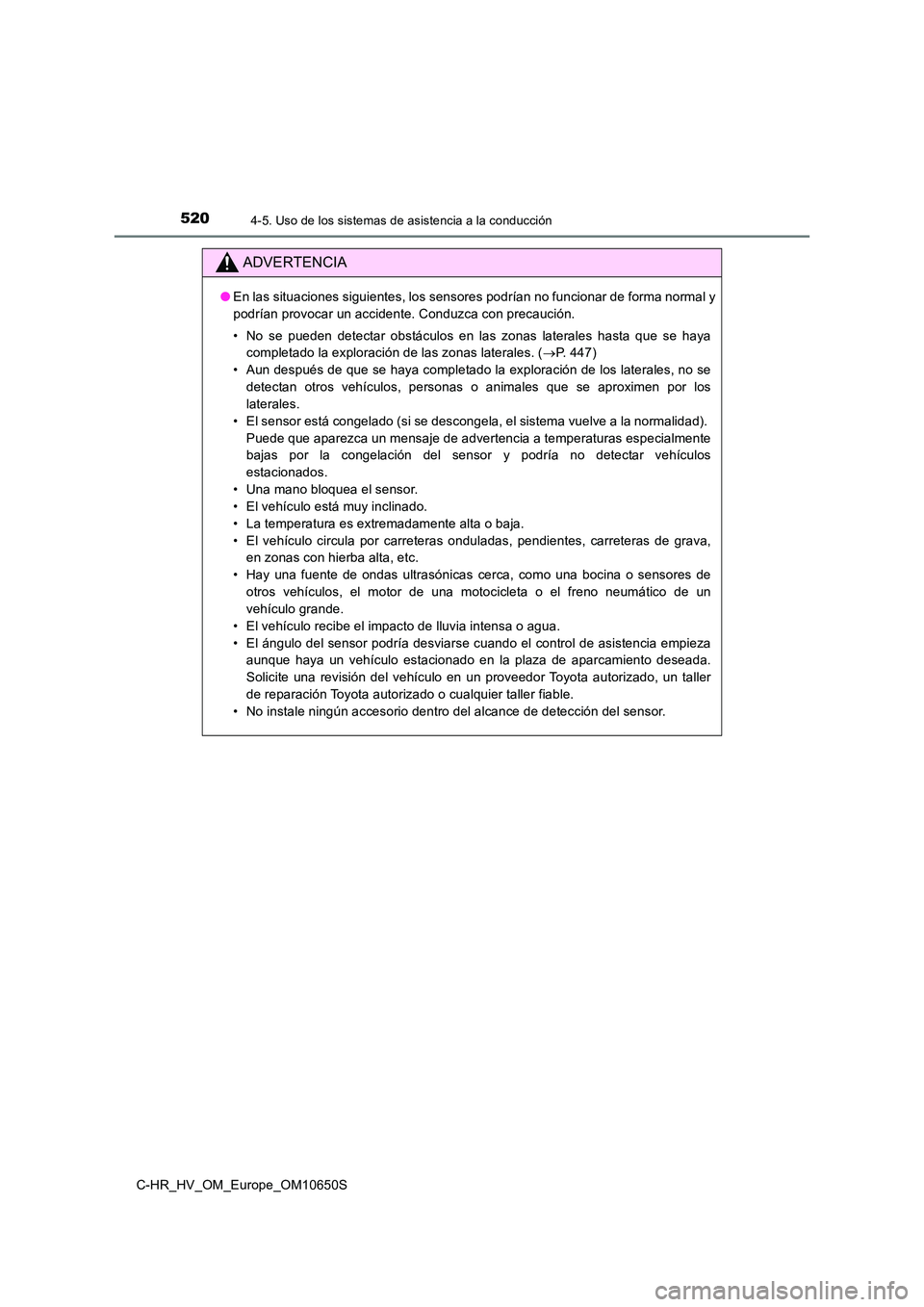

5204-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
ADVERTENCIA
●En las situaciones siguientes, los sensores podrían no funcionar de forma normal y
podrían provocar un accidente. Conduzca con precaución.
• No se pueden detectar obstáculos en las zonas laterales hasta que se haya
completado la exploración de las zonas laterales. ( P. 447)
• Aun después de que se haya completado la exploración de los laterales, no se
detectan otros vehículos, personas o animales que se aproximen por los
laterales.
• El sensor está congelado (si se descongela, el sistema vuelve a la normalidad).
Puede que aparezca un mensaje de advertencia a temperaturas especialmente
bajas por la congelación del sensor y podría no detectar vehículos
estacionados.
• Una mano bloquea el sensor.
• El vehículo está muy inclinado.
• La temperatura es extremadamente alta o baja.
• El vehículo circula por carreteras onduladas, pendientes, carreteras de grava,
en zonas con hierba alta, etc.
• Hay una fuente de ondas ultrasónicas cerca, como una bocina o sensores de
otros vehículos, el motor de una motocicleta o el freno neumático de un
vehículo grande.
• El vehículo recibe el impacto de lluvia intensa o agua.
• El ángulo del sensor podría desviarse cuando el control de asistencia empieza
aunque haya un vehículo estacionado en la plaza de aparcamiento deseada.
Solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller
de reparación Toyota autorizado o cualquier taller fiable.
• No instale ningún accesorio dentro del alcance de detección del sensor.
