6316-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados

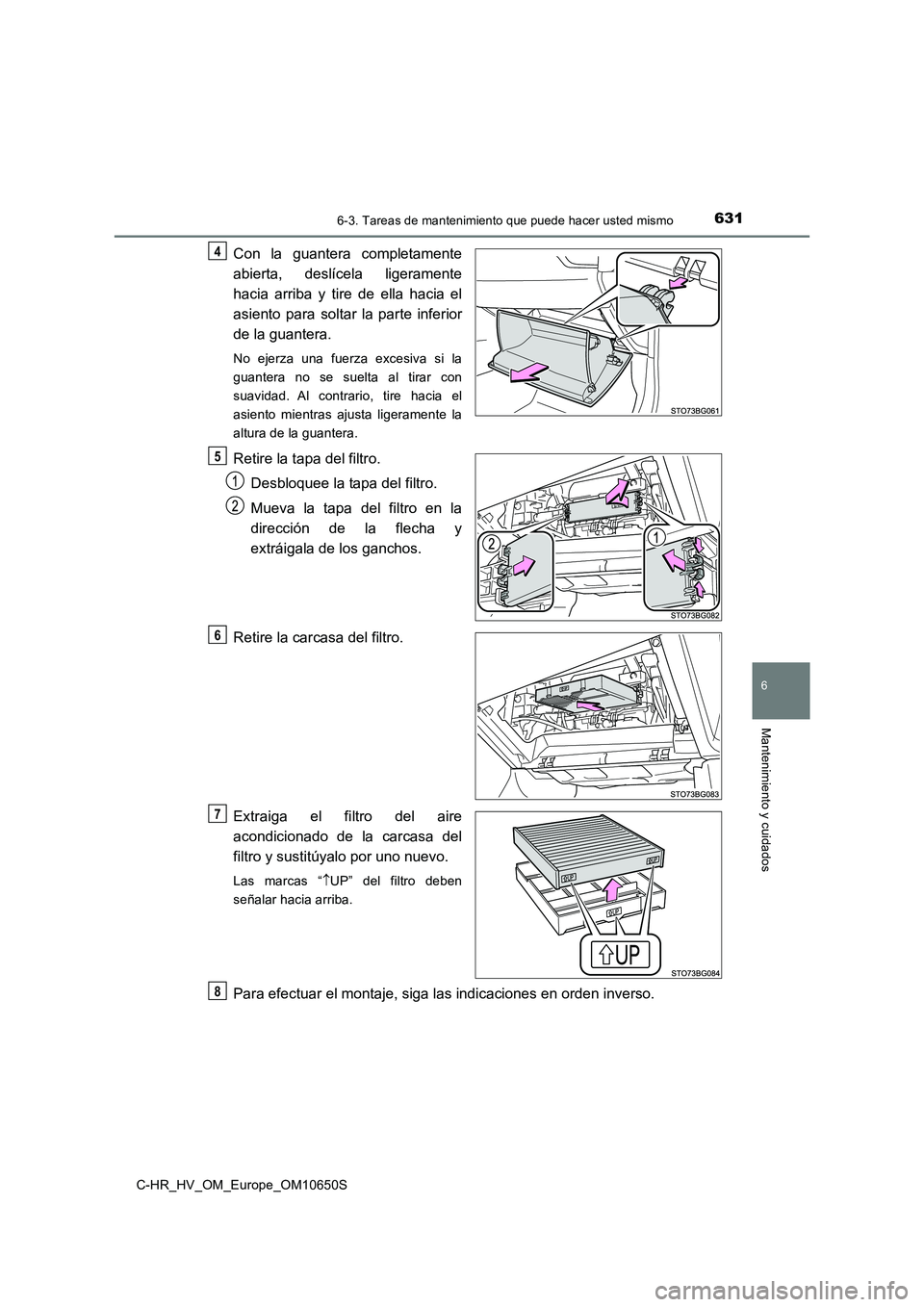

Con la guantera completamente
abierta, deslícela ligeramente
hacia arriba y tire de ella hacia el
asiento para soltar la parte inferior
de la guantera.
No ejerza una fuerza excesiva si la
guantera no se suelta al tirar con
suavidad. Al contrario, tire hacia el
asiento mientras ajusta ligeramente la
altura de la guantera.
Retire la tapa del filtro.
Desbloquee la tapa del filtro.
Mueva la tapa del filtro en la
dirección de la flecha y
extráigala de los ganchos.
Retire la carcasa del filtro.
Extraiga el fi ltro del aire
acondicionado de la carcasa del
filtro y sustitúyalo por uno nuevo.
Las marcas “ UP” del filtro deben
señalar hacia arriba.
Para efectuar el montaje, siga las indicaciones en orden inverso.
4
5
6
7
8

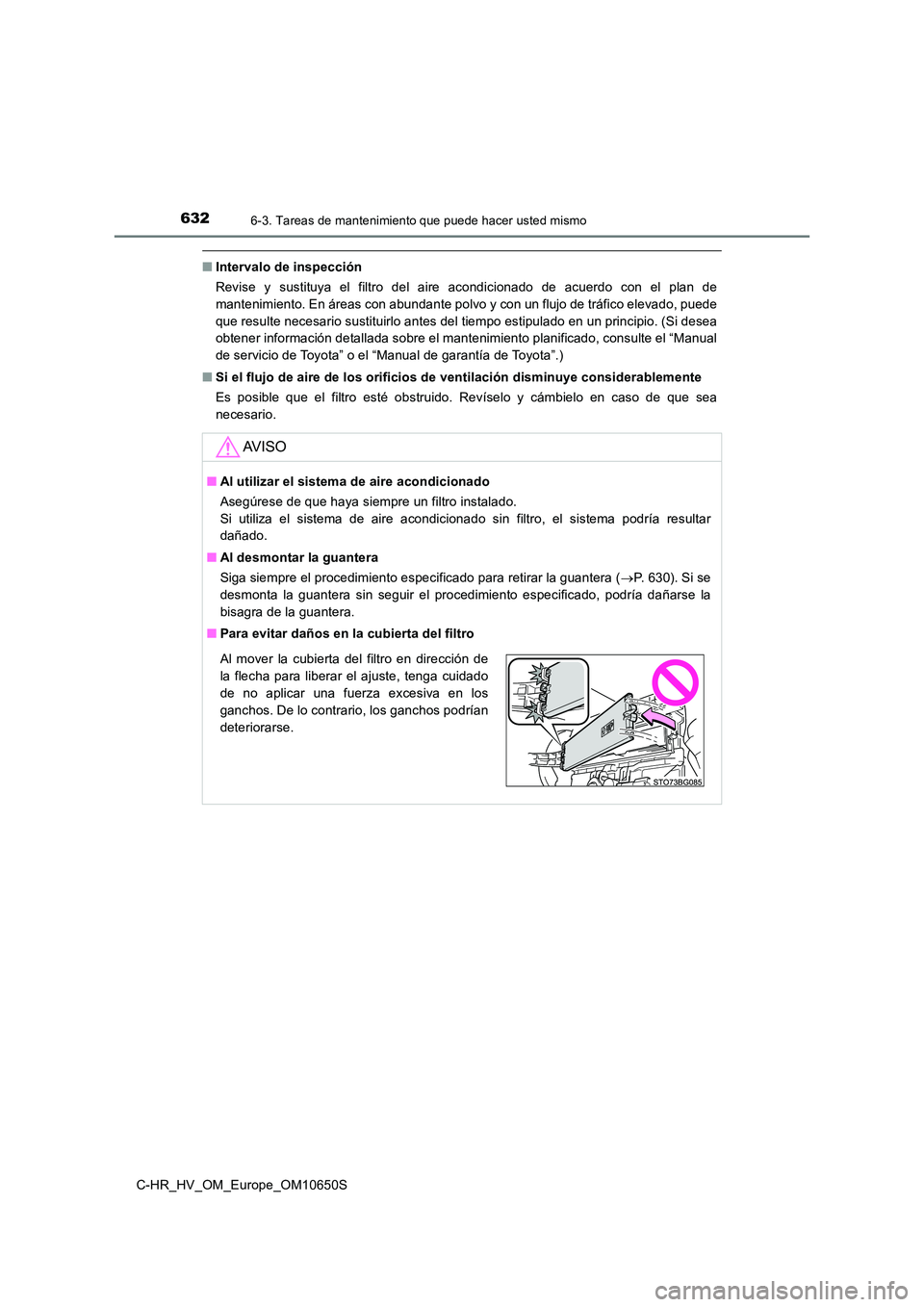

6326-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
■Intervalo de inspección
Revise y sustituya el filtro del aire acondicionado de acuerdo con el plan de
mantenimiento. En áreas con abundante polvo y con un flujo de tráfico elevado, puede
que resulte necesario sustituirlo antes del tiempo estipulado en un principio. (Si desea
obtener información detallada sobre el mantenimiento planificado, consulte el “Manual
de servicio de Toyota” o el “Manual de garantía de Toyota”.)
■ Si el flujo de aire de los orificios de ventilación disminuye considerablemente
Es posible que el filtro esté obstruido. Revíselo y cámbielo en caso de que sea
necesario.
AV I S O
■ Al utilizar el sistema de aire acondicionado
Asegúrese de que haya siempre un filtro instalado.
Si utiliza el sistema de aire acondicionado sin filtro, el sistema podría resultar
dañado.
■ Al desmontar la guantera
Siga siempre el procedimiento especificado para retirar la guantera ( P. 6 3 0 ) . S i s e
desmonta la guantera sin seguir el procedimiento especificado, podría dañarse la
bisagra de la guantera.
■ Para evitar daños en la cubierta del filtro
Al mover la cubierta del filtro en dirección de
la flecha para liberar el ajuste, tenga cuidado
de no aplicar una fuerza excesiva en los
ganchos. De lo contrario, los ganchos podrían
deteriorarse.

6336-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados

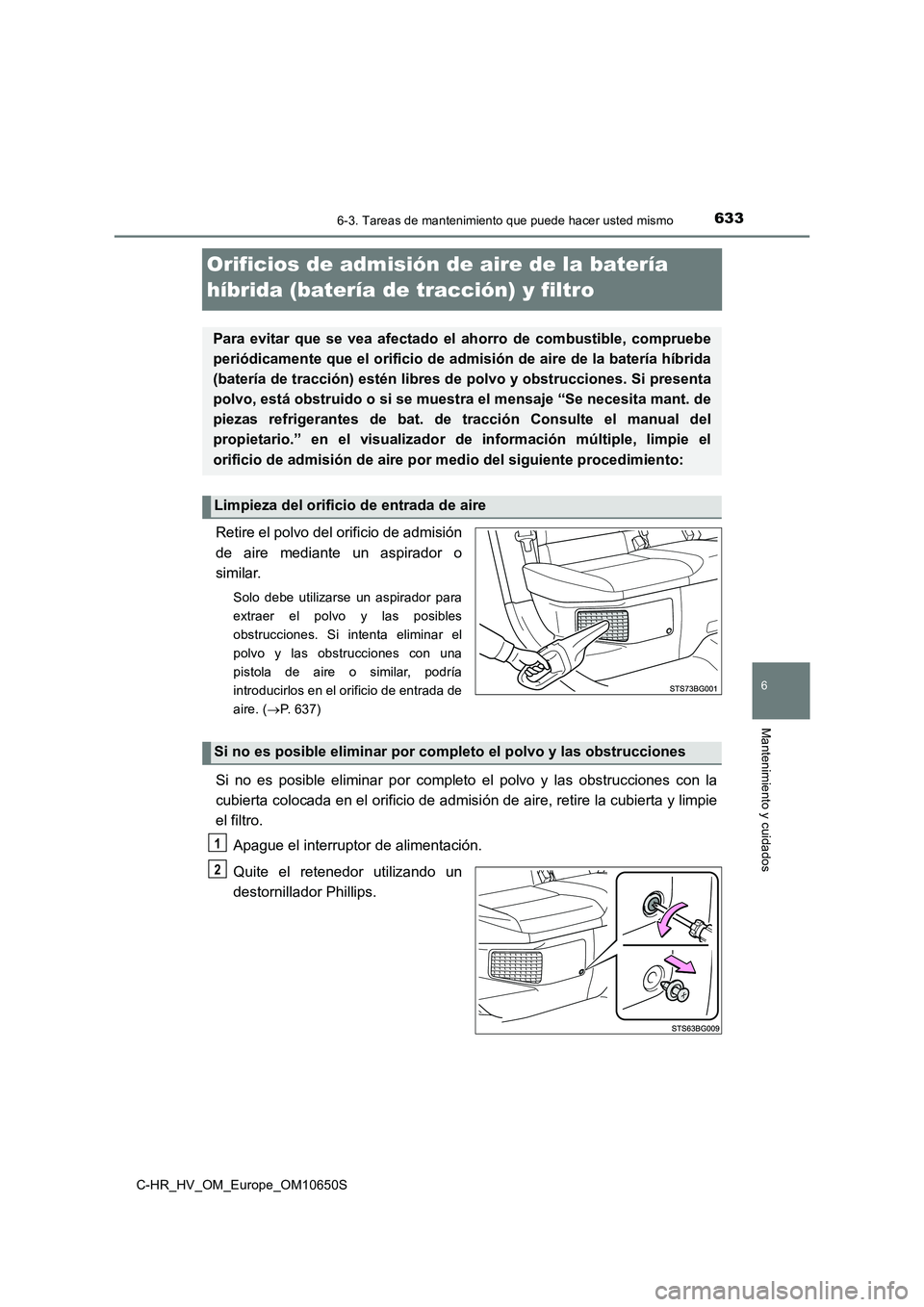

Orificios de admisión de aire de la batería
híbrida (batería de tracción) y filtro
Retire el polvo del orificio de admisión
de aire mediante un aspirador o
similar.
Solo debe utilizarse un aspirador para
extraer el polvo y las posibles
obstrucciones. Si intenta eliminar el
polvo y las obstrucciones con una
pistola de aire o similar, podría
introducirlos en el orificio de entrada de
aire. ( P. 6 3 7 )
Si no es posible eliminar por completo el polvo y las obstrucciones con la
cubierta colocada en el orificio de admisi ón de aire, retire la cubierta y limpie
el filtro.
Apague el interruptor de alimentación.
Quite el retenedor utilizando un
destornillador Phillips.
Para evitar que se vea afectado el ah orro de combustible, compruebe
periódicamente que el orificio de admisión de aire de la batería híbrida
(batería de tracción) estén libres de polvo y obstrucciones. Si presenta
polvo, está obstruido o si se muestra el mensaje “Se necesita mant. de
piezas refrigerantes de bat. de tracción Consulte el manual del
propietario.” en el visualizador de información múltiple, limpie el
orificio de admisión de aire por medio del siguiente procedimiento:
Limpieza del orificio de entrada de aire
Si no es posible eliminar por completo el polvo y las obstrucciones
1
2

6346-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S

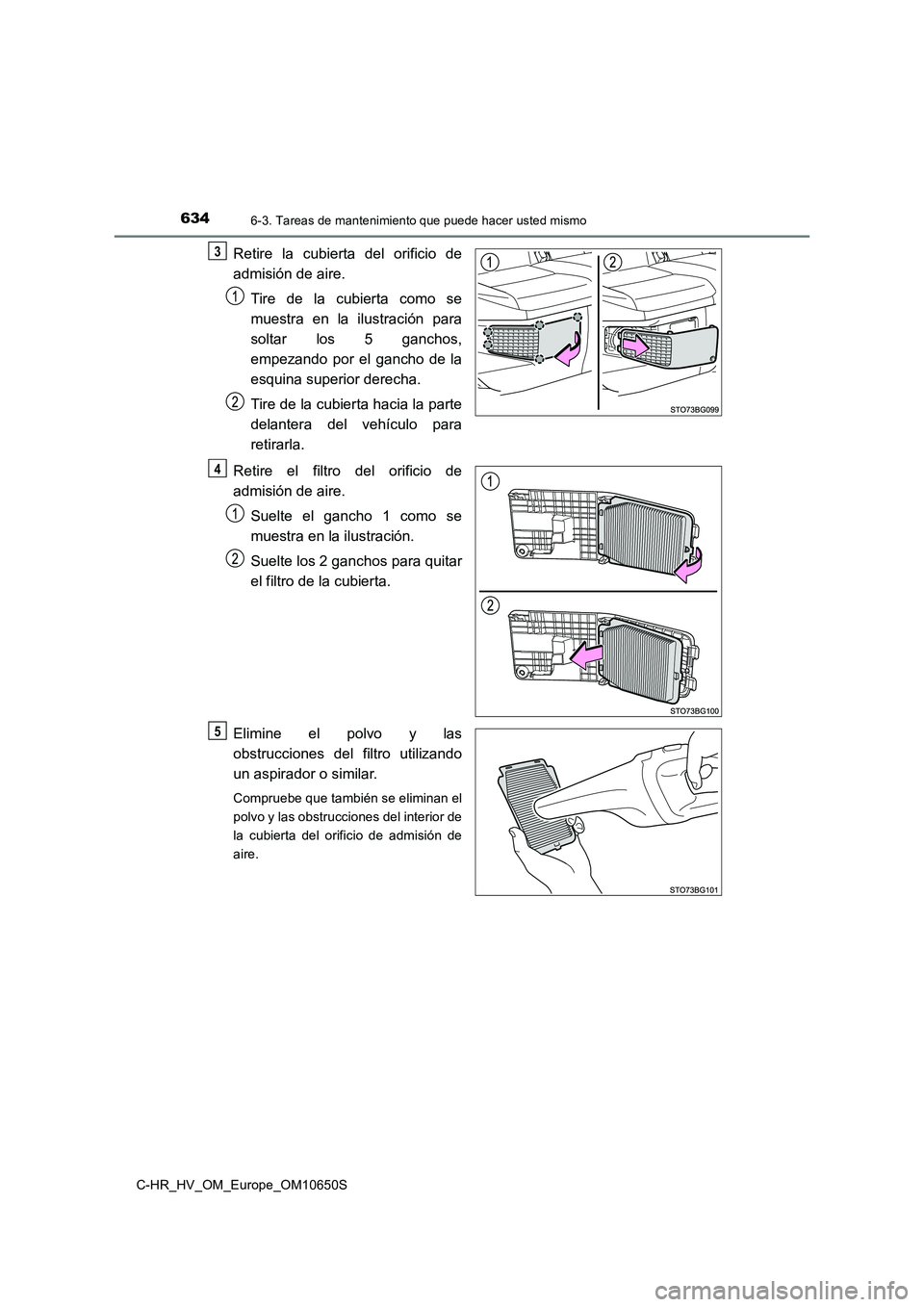

Retire la cubierta del orificio de
admisión de aire.
Tire de la cubierta como se
muestra en la ilustración para
soltar los 5 ganchos,
empezando por el gancho de la
esquina superior derecha.
Tire de la cubierta hacia la parte
delantera del vehículo para
retirarla.
Retire el filtro del orificio de
admisión de aire.
Suelte el gancho 1 como se
muestra en la ilustración.
Suelte los 2 ganchos para quitar
el filtro de la cubierta.
Elimine el polvo y las
obstrucciones del filtro utilizando
un aspirador o similar.
Compruebe que también se eliminan el
polvo y las obstrucciones del interior de
la cubierta del orificio de admisión de
aire.
3
4
5

6356-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados

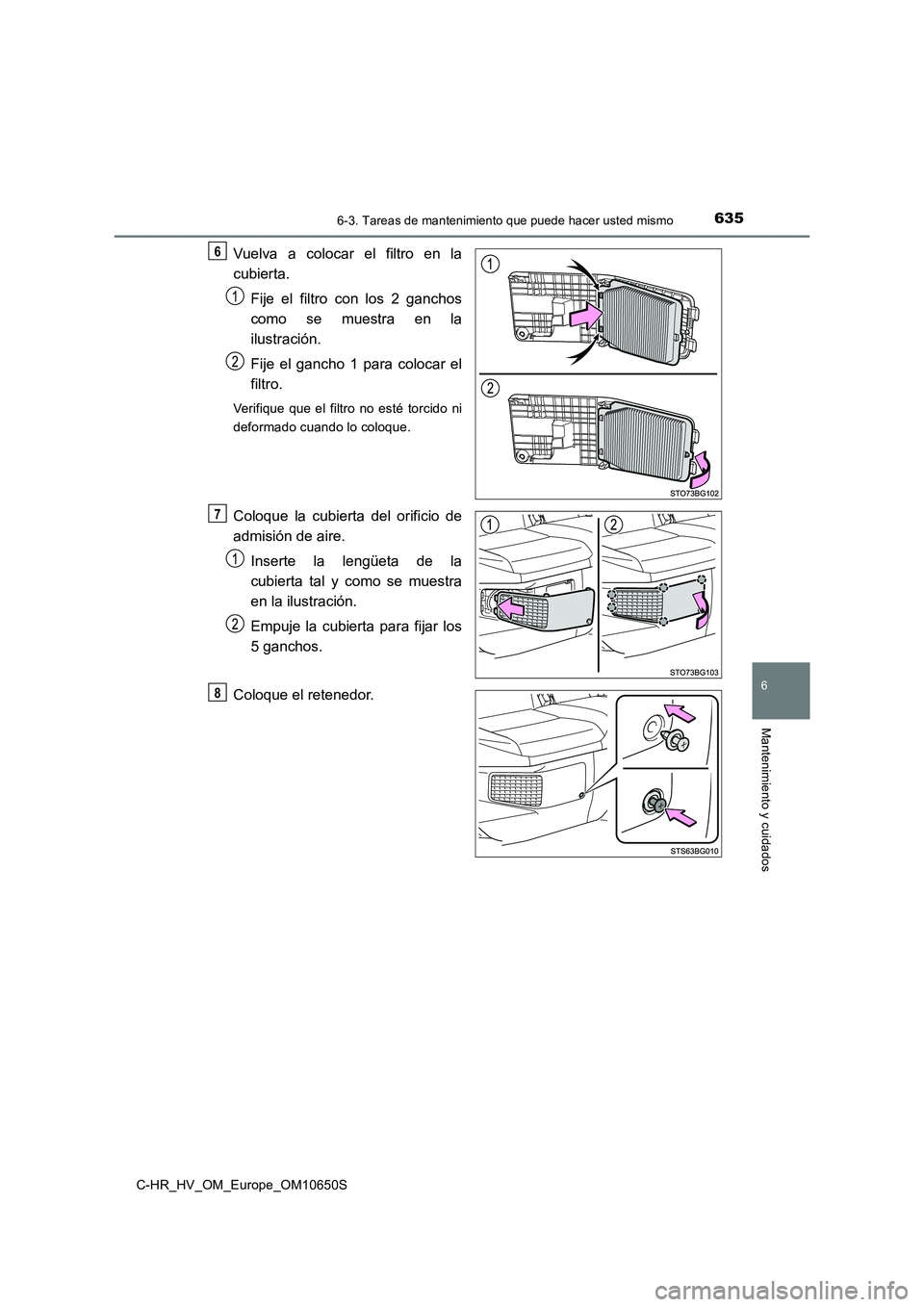

Vuelva a colocar el filtro en la
cubierta.
Fije el filtro con los 2 ganchos
como se muestra en la
ilustración.
Fije el gancho 1 para colocar el
filtro.
Verifique que el filtro no esté torcido ni
deformado cuando lo coloque.
Coloque la cubierta del orificio de
admisión de aire.
Inserte la lengüeta de la
cubierta tal y como se muestra
en la ilustración.
Empuje la cubierta para fijar los
5 ganchos.
Coloque el retenedor.
6
7
8

6366-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S

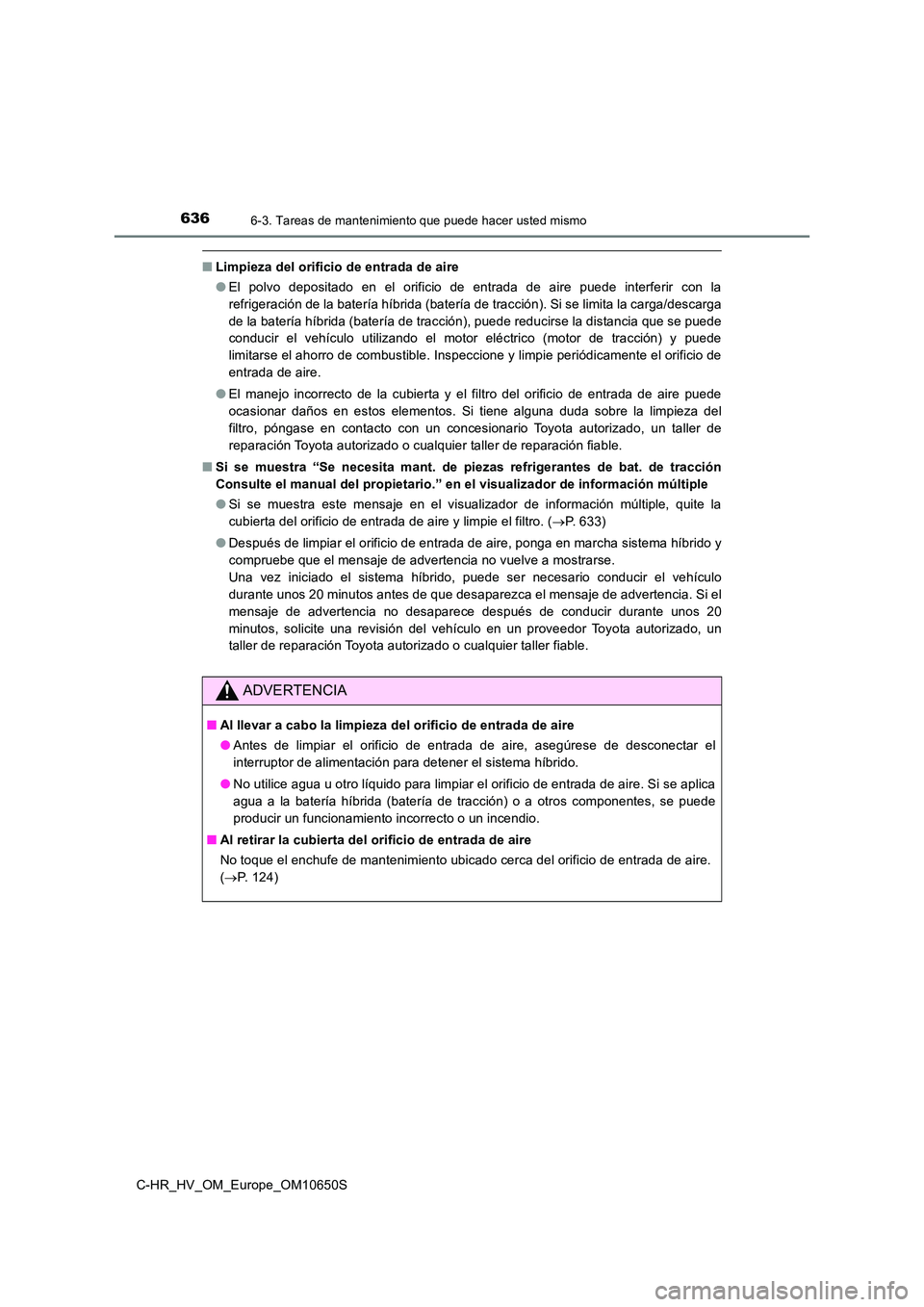

■Limpieza del orificio de entrada de aire
● El polvo depositado en el orificio de entrada de aire puede interferir con la
refrigeración de la batería híbrida (batería de tracción). Si se limita la carga/descarga
de la batería híbrida (batería de tracción), puede reducirse la distancia que se puede
conducir el vehículo utilizando el motor eléctrico (motor de tracción) y puede
limitarse el ahorro de combustible. Inspeccione y limpie periódicamente el orificio de
entrada de aire.
● El manejo incorrecto de la cubierta y el filtro del orificio de entrada de aire puede
ocasionar daños en estos elementos. Si tiene alguna duda sobre la limpieza del
filtro, póngase en contacto con un concesionario Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller de reparación fiable.
■ Si se muestra “Se necesita mant. de piezas refrigerantes de bat. de tracción
Consulte el manual del propietario.” en el visualizador de información múltiple
● Si se muestra este mensaje en el visualizador de información múltiple, quite la
cubierta del orificio de entrada de aire y limpie el filtro. ( P. 633)
● Después de limpiar el orificio de entrada de aire, ponga en marcha sistema híbrido y
compruebe que el mensaje de advertencia no vuelve a mostrarse.
Una vez iniciado el sistema híbrido, puede ser necesario conducir el vehículo
durante unos 20 minutos antes de que desaparezca el mensaje de advertencia. Si el
mensaje de advertencia no desaparece después de conducir durante unos 20
minutos, solicite una revisión del vehículo en un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.
ADVERTENCIA
■ Al llevar a cabo la limpieza del orificio de entrada de aire
● Antes de limpiar el orificio de entrada de aire, asegúrese de desconectar el
interruptor de alimentación para detener el sistema híbrido.
● No utilice agua u otro líquido para limpiar el orificio de entrada de aire. Si se aplica
agua a la batería híbrida (batería de tracción) o a otros componentes, se puede
producir un funcionamiento incorrecto o un incendio.
■ Al retirar la cubierta del orificio de entrada de aire
No toque el enchufe de mantenimiento ubicado cerca del orificio de entrada de aire.
( P. 124)

6376-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados

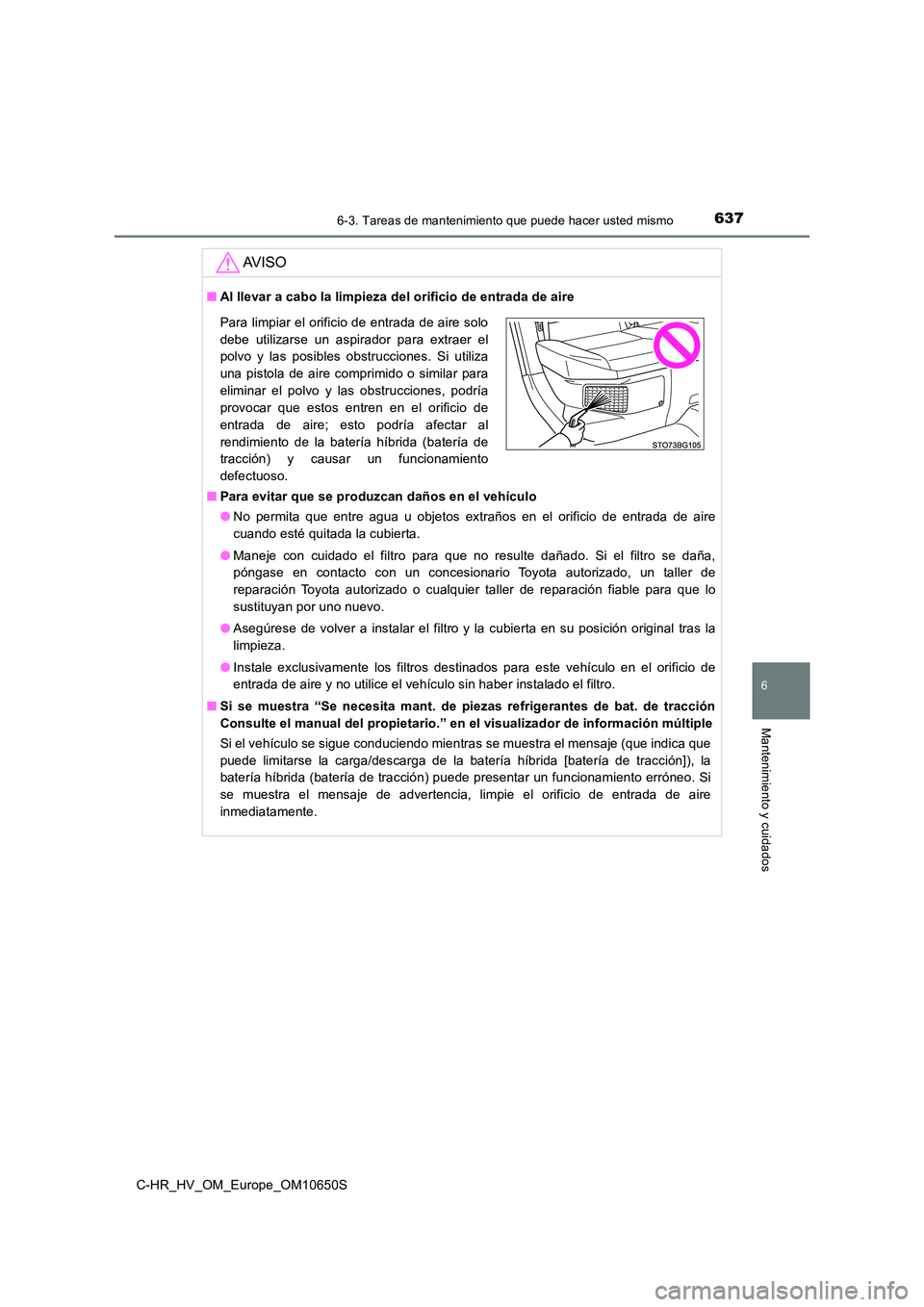

AV I S O
■Al llevar a cabo la limpieza del orificio de entrada de aire
■ Para evitar que se produzcan daños en el vehículo
● No permita que entre agua u objetos extraños en el orificio de entrada de aire
cuando esté quitada la cubierta.
● Maneje con cuidado el filtro para que no resulte dañado. Si el filtro se daña,
póngase en contacto con un concesionario Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller de reparación fiable para que lo
sustituyan por uno nuevo.
● Asegúrese de volver a instalar el filtro y la cubierta en su posición original tras la
limpieza.
● Instale exclusivamente los filtros destinados para este vehículo en el orificio de
entrada de aire y no utilice el vehículo sin haber instalado el filtro.
■ Si se muestra “Se necesita mant. de piezas refrigerantes de bat. de tracción
Consulte el manual del propietario.” en el visualizador de información múltiple
Si el vehículo se sigue conduciendo mientras se muestra el mensaje (que indica que
puede limitarse la carga/descarga de la batería híbrida [batería de tracción]), la
batería híbrida (batería de tracción) puede presentar un funcionamiento erróneo. Si
se muestra el mensaje de advertencia, limpie el orificio de entrada de aire
inmediatamente.
Para limpiar el orificio de entrada de aire solo
debe utilizarse un aspirador para extraer el
polvo y las posibles obstrucciones. Si utiliza
una pistola de aire comprimido o similar para
eliminar el polvo y las obstrucciones, podría
provocar que estos entren en el orificio de
entrada de aire; esto podría afectar al
rendimiento de la batería híbrida (batería de
tracción) y causar un funcionamiento
defectuoso.

6386-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
Pila de la llave electrónica
●Destornillador de cabeza plana
● Destornillador de cabeza plana pequeño
● Pila de litio CR2032
Libere el bloqueo y extraiga la llave
mecánica.
Retire la tapa.
Utilice un destornillador de cabeza
plana del tamaño adecuado. Hacer
palanca con fuerza podría deformar la
cubierta.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.
Cambie la pila por una nueva en caso de que se agote.
Necesitará los siguientes elementos:
Sustitución de la pila
1
2

6396-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados

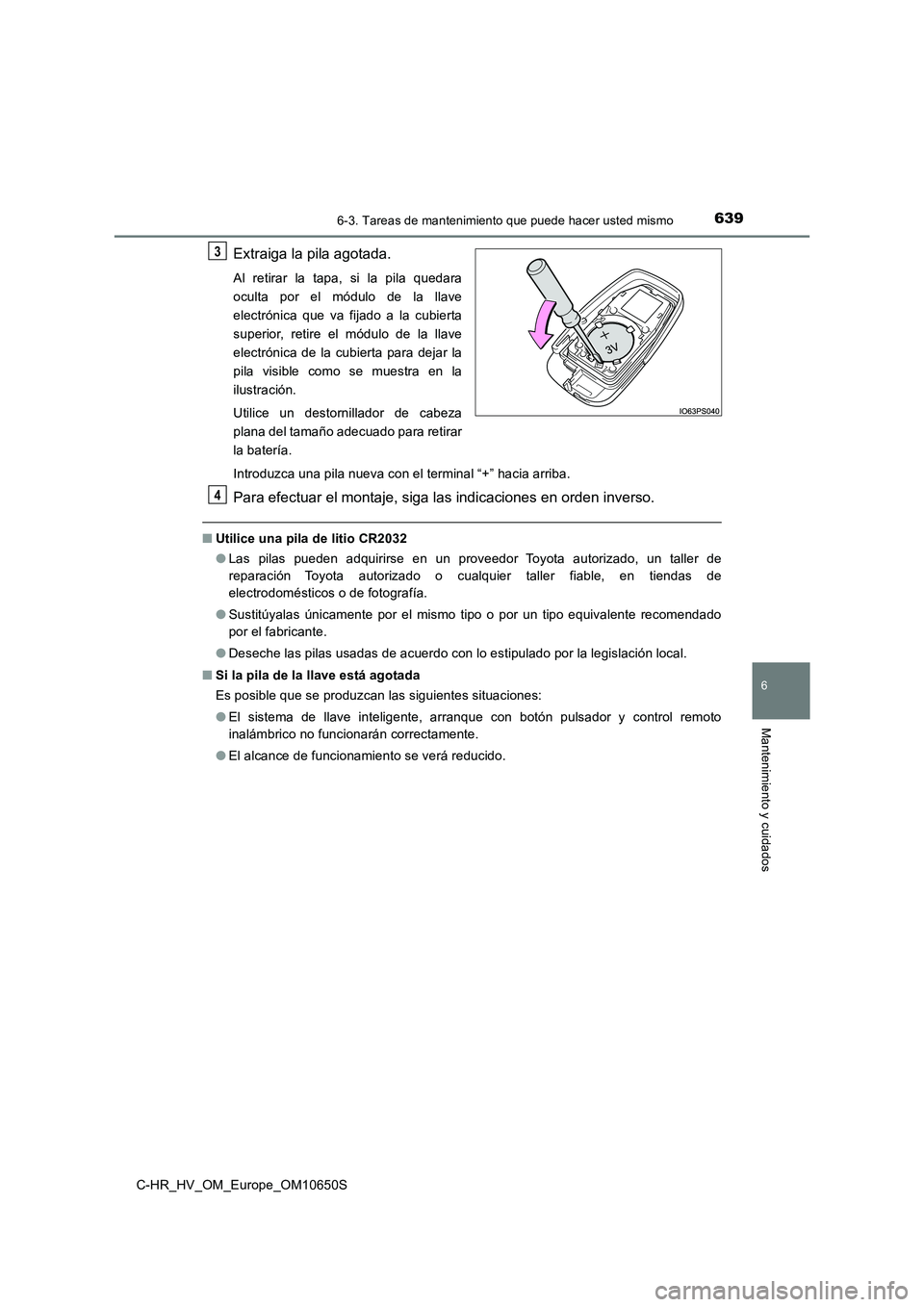

Extraiga la pila agotada.
Al retirar la tapa, si la pila quedara
oculta por el módulo de la llave
electrónica que va fijado a la cubierta
superior, retire el módulo de la llave
electrónica de la cubierta para dejar la
pila visible como se muestra en la
ilustración.
Utilice un destornillador de cabeza
plana del tamaño adecuado para retirar
la batería.
Introduzca una pila nueva con el terminal “+” hacia arriba.
Para efectuar el montaje, siga las indicaciones en orden inverso.
■ Utilice una pila de litio CR2032
● Las pilas pueden adquirirse en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable, en tiendas de
electrodomésticos o de fotografía.
● Sustitúyalas únicamente por el mismo tipo o por un tipo equivalente recomendado
por el fabricante.
● Deseche las pilas usadas de acuerdo con lo estipulado por la legislación local.
■ Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
● El sistema de llave inteligente, arranque con botón pulsador y control remoto
inalámbrico no funcionarán correctamente.
● El alcance de funcionamiento se verá reducido.
3
4

6406-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S

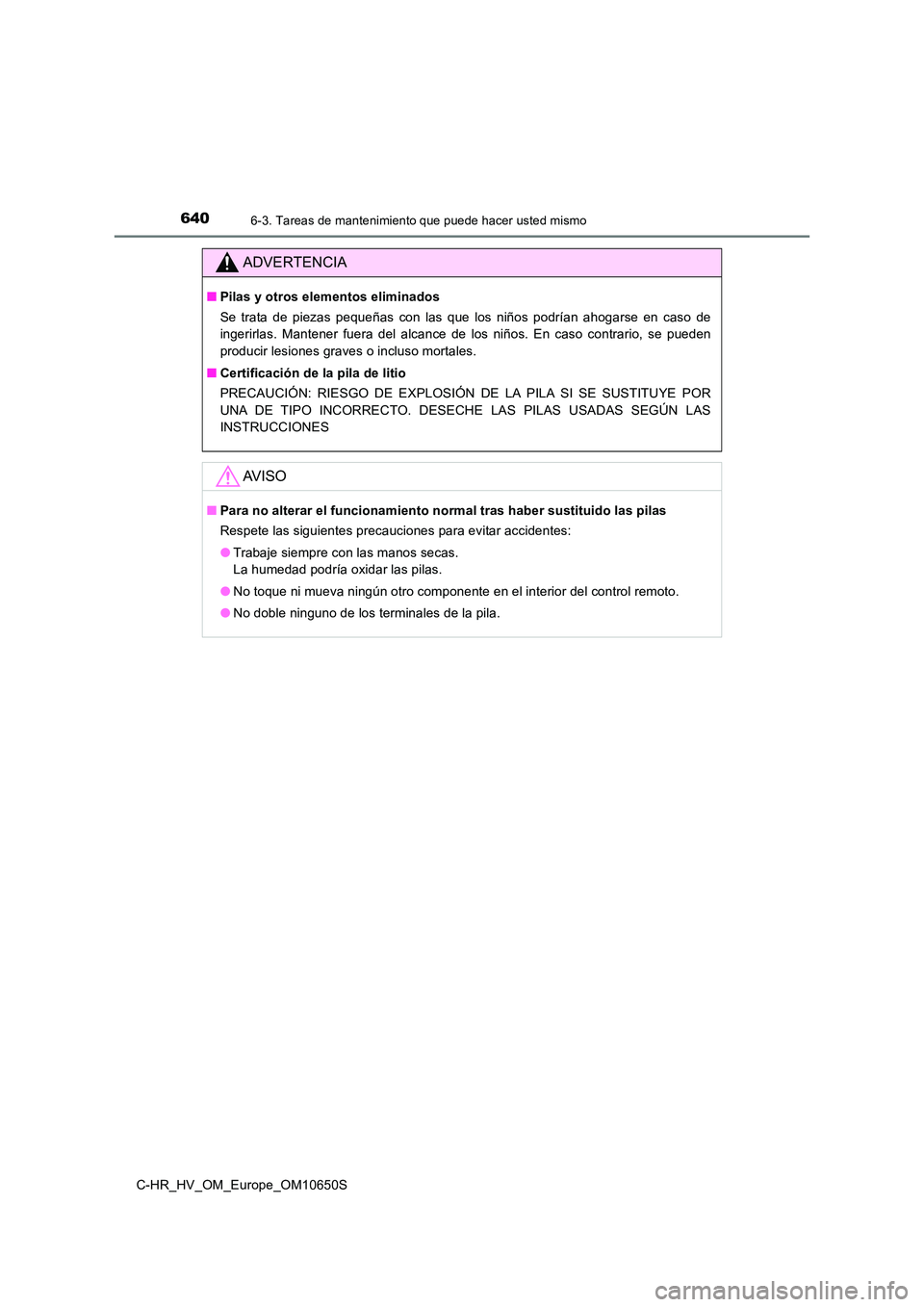

ADVERTENCIA
■Pilas y otros elementos eliminados
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantener fuera del alcance de los niños. En caso contrario, se pueden
producir lesiones graves o incluso mortales.
■ Certificación de la pila de litio
PRECAUCIÓN: RIESGO DE EXPLOSIÓN DE LA PILA SI SE SUSTITUYE POR
UNA DE TIPO INCORRECTO. DESECHE LAS PILAS USADAS SEGÚN LAS
INSTRUCCIONES
AV I S O
■ Para no alterar el funcionamiento normal tras haber sustituido las pilas
Respete las siguientes precauciones para evitar accidentes:
● Trabaje siempre con las manos secas.
La humedad podría oxidar las pilas.
● No toque ni mueva ningún otro componente en el interior del control remoto.
● No doble ninguno de los terminales de la pila.
