Mantenimiento y cuidados

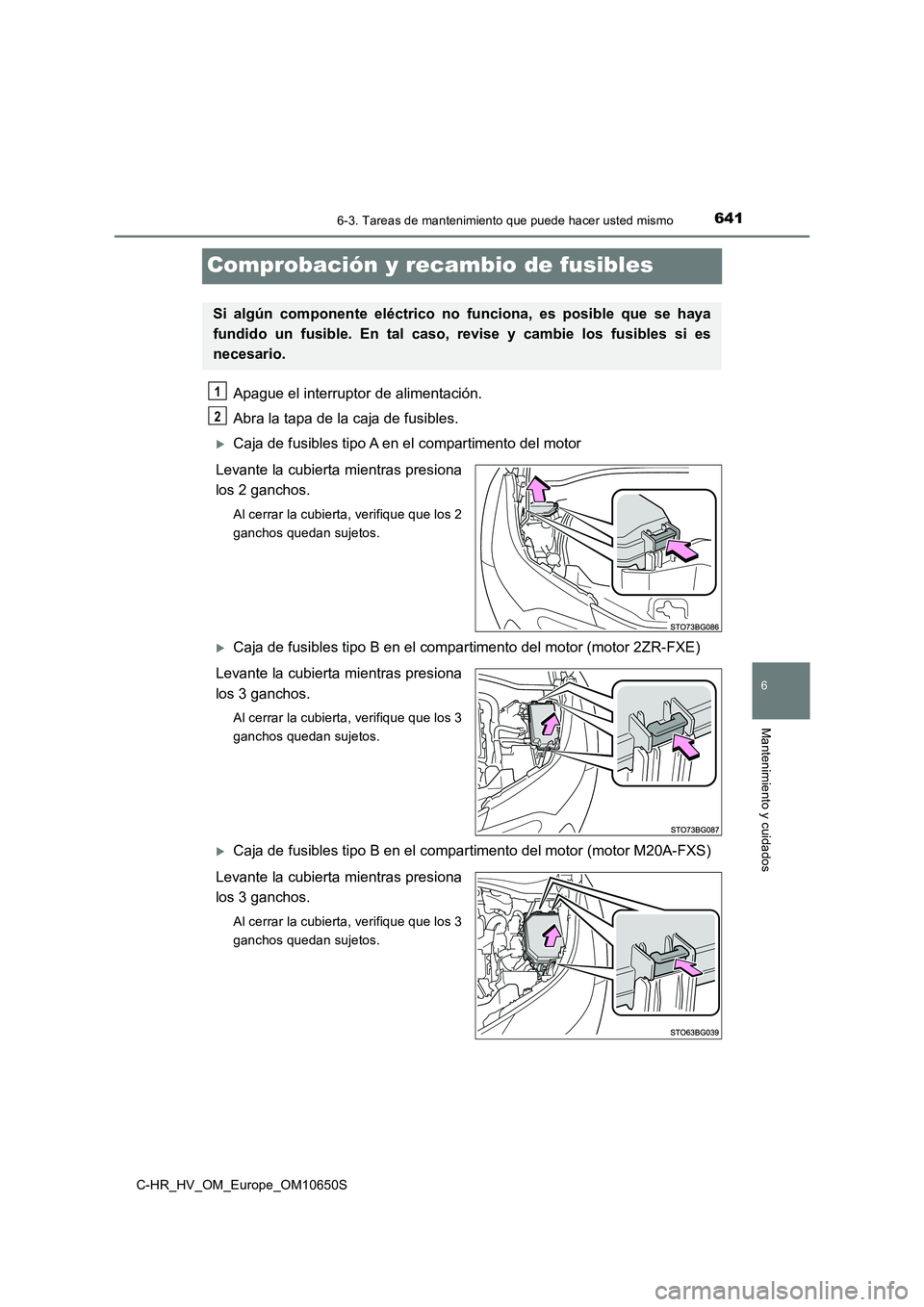

Comprobación y recambio de fusibles
Apague el interruptor de alimentación.
Abra la tapa de la caja de fusibles.
Caja de fusibles tipo A en el compartimento del motor
Levante la cubierta mientras presiona
los 2 ganchos.
Al cerrar la cubierta, verifique que los 2
ganchos quedan sujetos.
Caja de fusibles tipo B en el compartimento del motor (motor 2ZR-FXE)
Levante la cubierta mientras presiona
los 3 ganchos.
Al cerrar la cubierta, verifique que los 3
ganchos quedan sujetos.
Caja de fusibles tipo B en el compar timento del motor (motor M20A-FXS)
Levante la cubierta mientras presiona
los 3 ganchos.
Al cerrar la cubierta, verifique que los 3
ganchos quedan sujetos.
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.
1
2

6426-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S

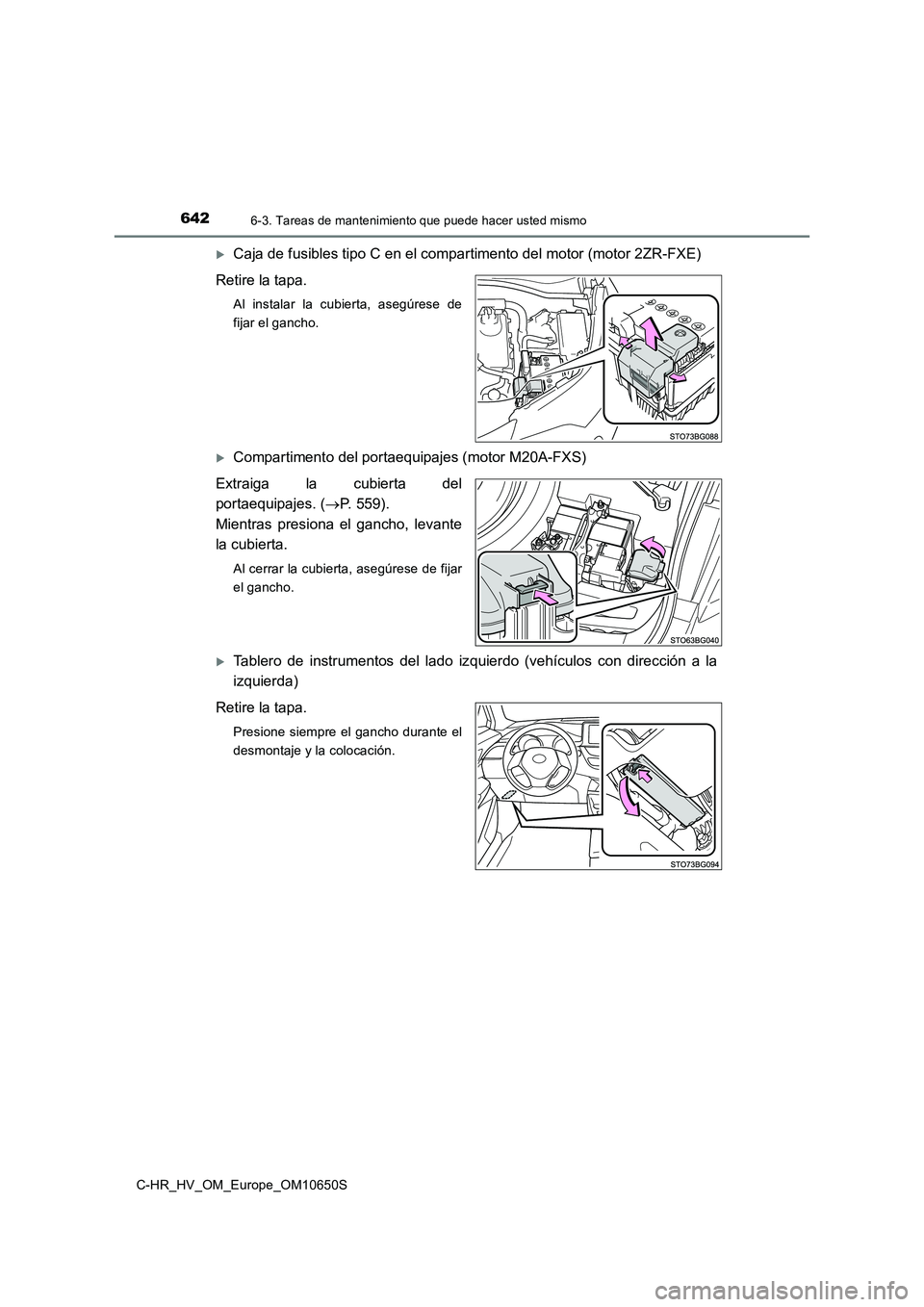

Caja de fusibles tipo C en el compartimento del motor (motor 2ZR-FXE)
Retire la tapa.
Al instalar la cubierta, asegúrese de
fijar el gancho.
Compartimento del portaequipajes (motor M20A-FXS)
Extraiga la cubierta del
portaequipajes. ( P. 559).
Mientras presiona el gancho, levante
la cubierta.
Al cerrar la cubierta, asegúrese de fijar
el gancho.
Tablero de instrumentos del lado iz quierdo (vehículos con dirección a la
izquierda)
Retire la tapa.
Presione siempre el gancho durante el
desmontaje y la colocación.

6436-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados

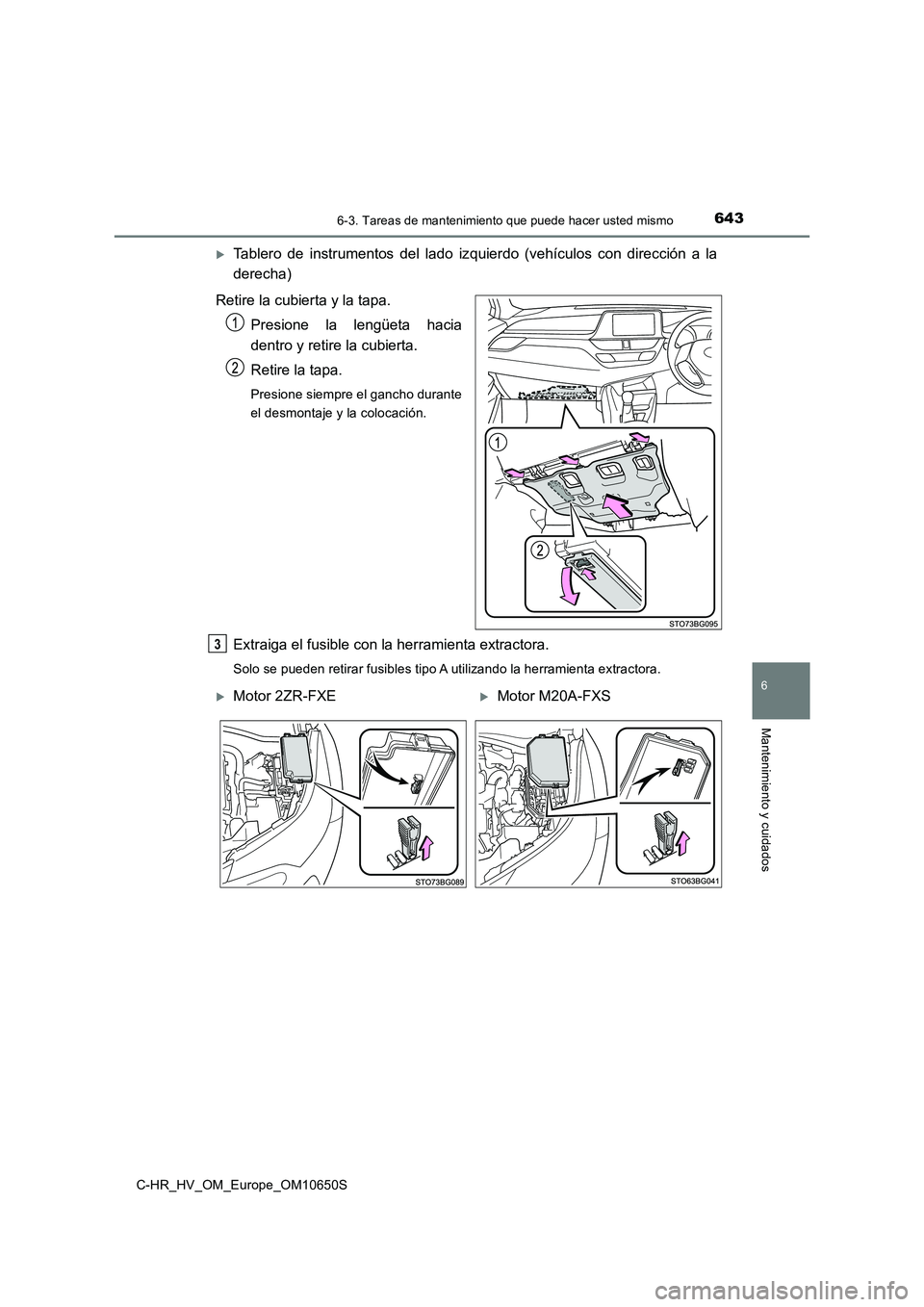

Tablero de instrumentos del lado izquierdo (vehículos con dirección a la
derecha)
Retire la cubierta y la tapa.
Presione la lengüeta hacia
dentro y retire la cubierta.
Retire la tapa.
Presione siempre el gancho durante
el desmontaje y la colocación.
Extraiga el fusible con la herramienta extractora.
Solo se pueden retirar fusibles tipo A utilizando la herramienta extractora.
3
Motor 2ZR-FXEMotor M20A-FXS

6446-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S

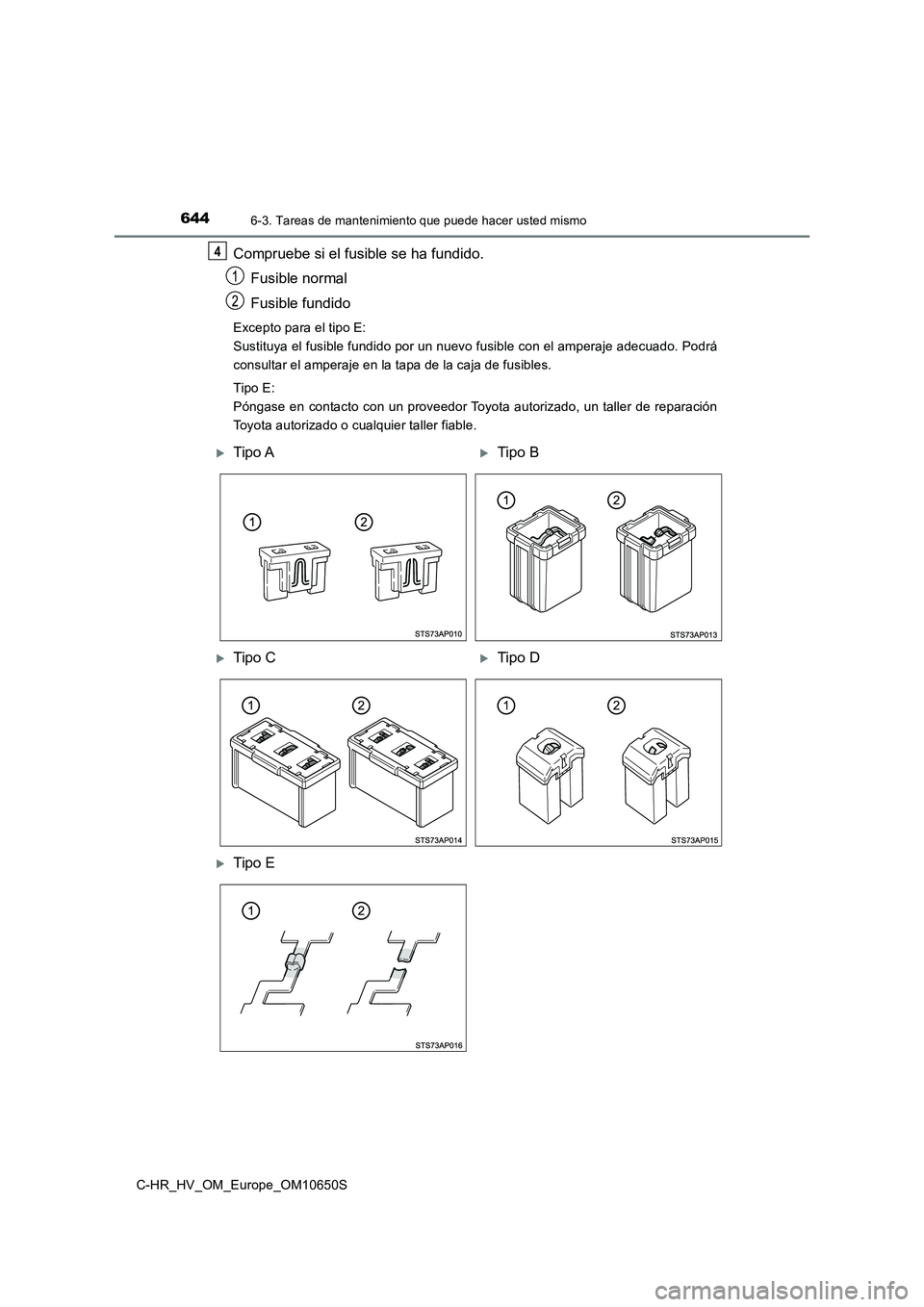

Compruebe si el fusible se ha fundido.
Fusible normal
Fusible fundido
Excepto para el tipo E:
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
Tipo E:
Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
4
Tipo ATipo B
Tipo CTipo D
Tipo E

6456-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados

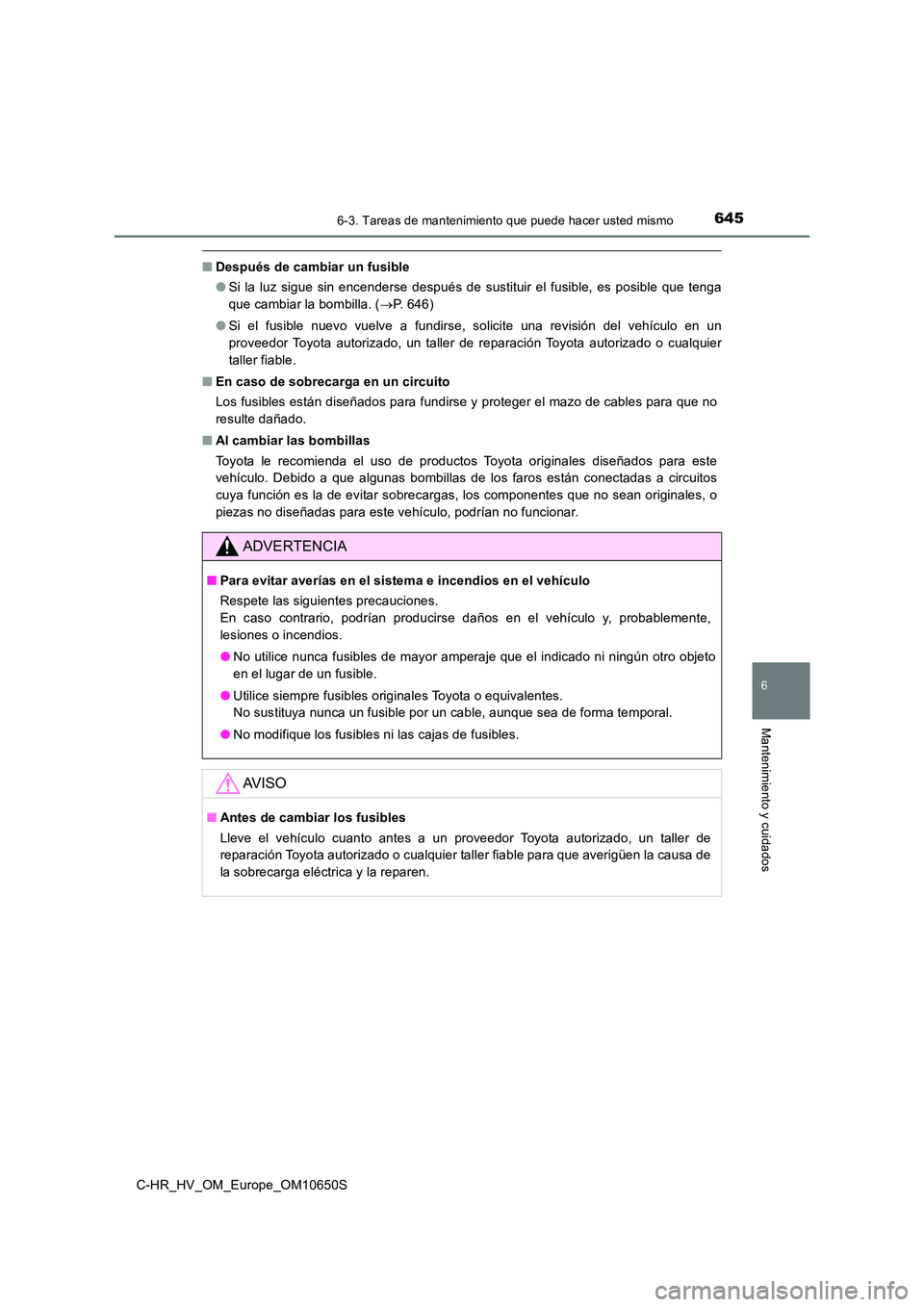

■Después de cambiar un fusible
● Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. ( P. 646)
● Si el fusible nuevo vuelve a fundirse, solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
■ En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
■ Al cambiar las bombillas
Toyota le recomienda el uso de productos Toyota originales diseñados para este
vehículo. Debido a que algunas bombillas de los faros están conectadas a circuitos
cuya función es la de evitar sobrecargas, los componentes que no sean originales, o
piezas no diseñadas para este vehículo, podrían no funcionar.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y, probablemente,
lesiones o incendios.
● No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro objeto
en el lugar de un fusible.
● Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable para que averigüen la causa de
la sobrecarga eléctrica y la reparen.

6466-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S

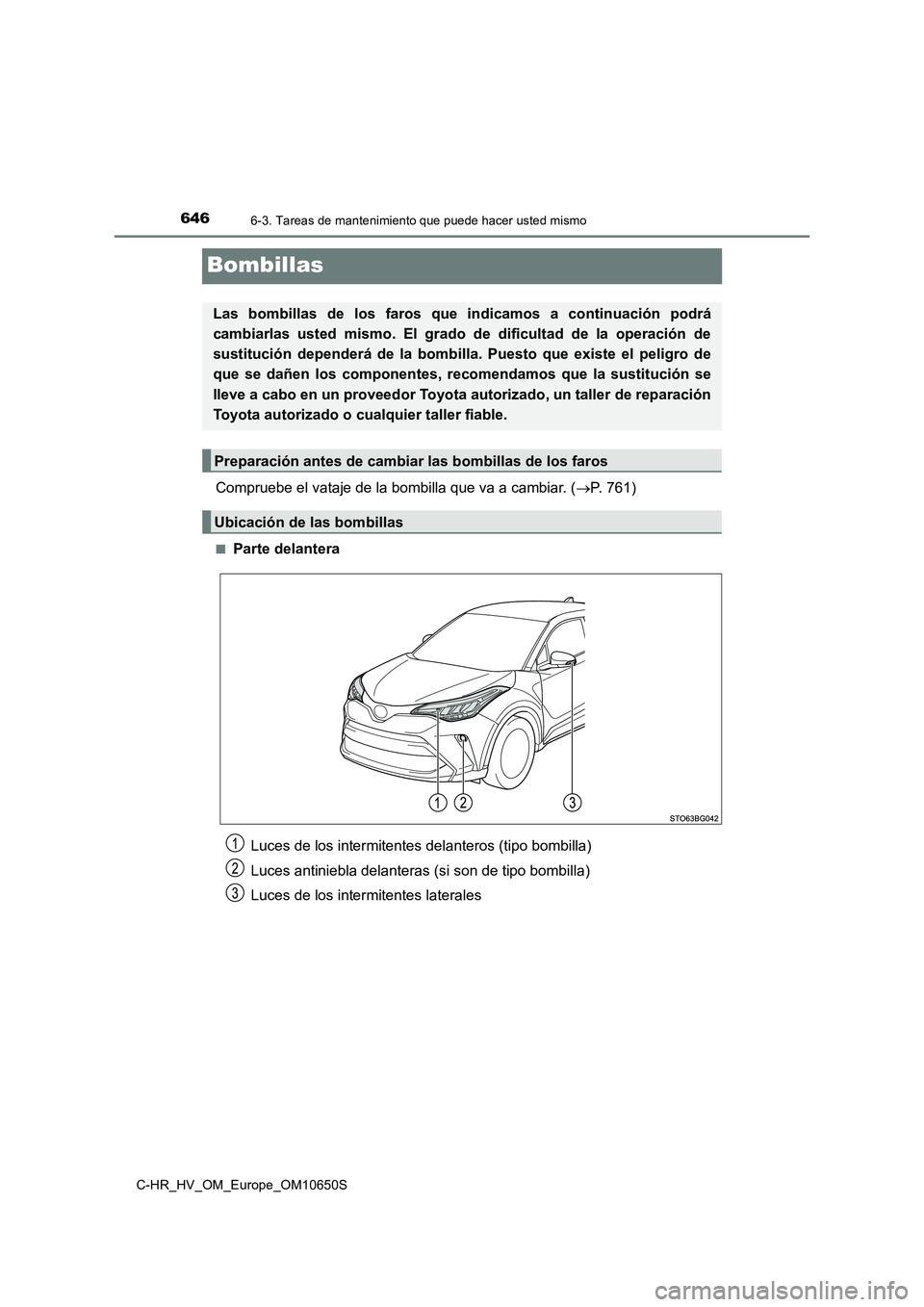

Bombillas
Compruebe el vataje de la bombilla que va a cambiar. (P. 761)
■Parte delantera
Las bombillas de los faros que indicamos a continuación podrá
cambiarlas usted mismo. El grado de dificultad de la operación de
sustitución dependerá de la bombilla. Puesto que existe el peligro de
que se dañen los componentes, recomendamos que la sustitución se
lleve a cabo en un proveedor Toyota au torizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Preparación antes de cambiar las bombillas de los faros
Ubicación de las bombillas
Luces de los intermitentes delanteros (tipo bombilla)
Luces antiniebla delanteras (si son de tipo bombilla)
Luces de los intermitentes laterales

6476-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados

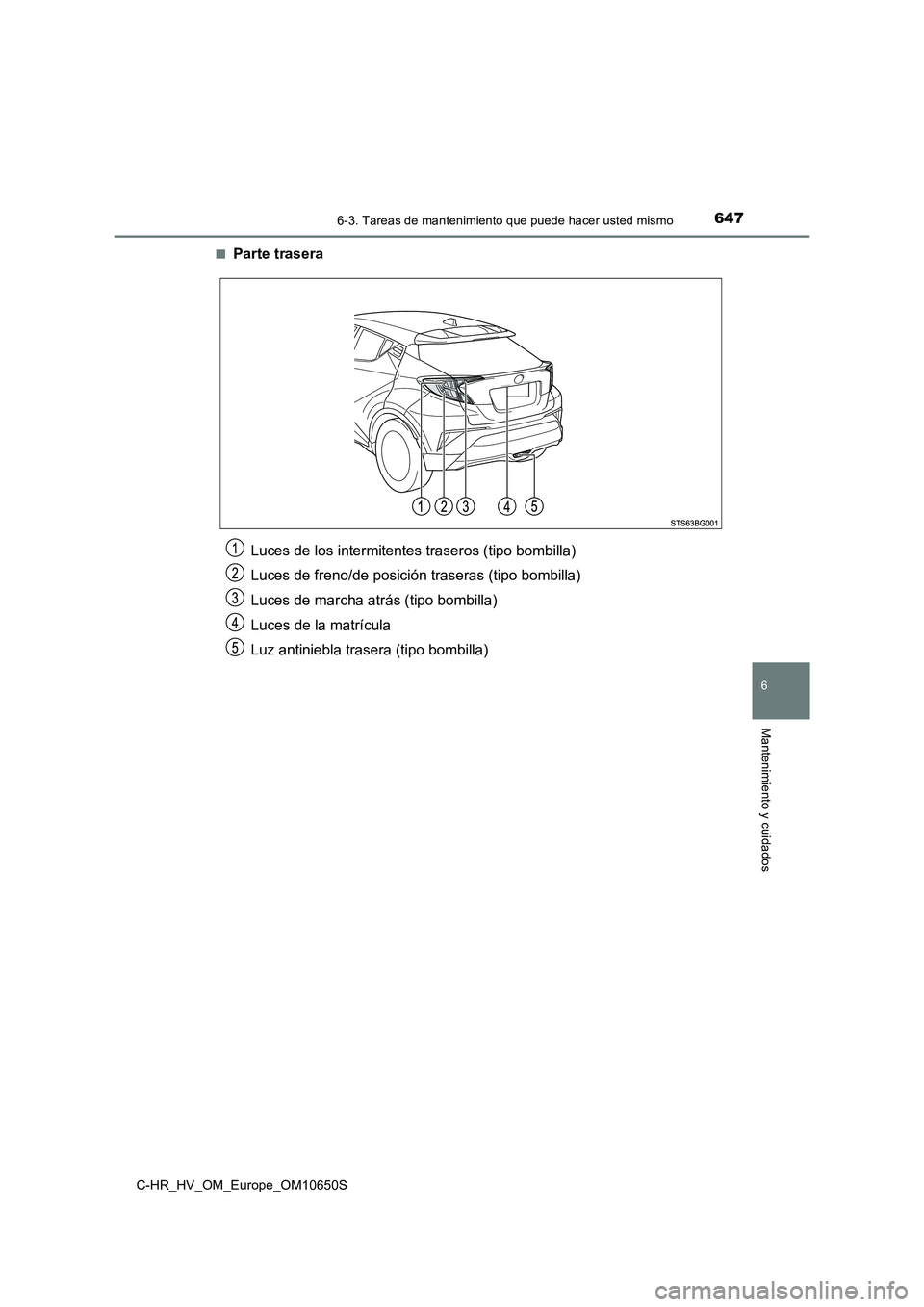

■Parte trasera
Luces de los intermitentes traseros (tipo bombilla)
Luces de freno/de posición traseras (tipo bombilla)
Luces de marcha atrás (tipo bombilla)
Luces de la matrícula
Luz antiniebla trasera (tipo bombilla)

6486-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S

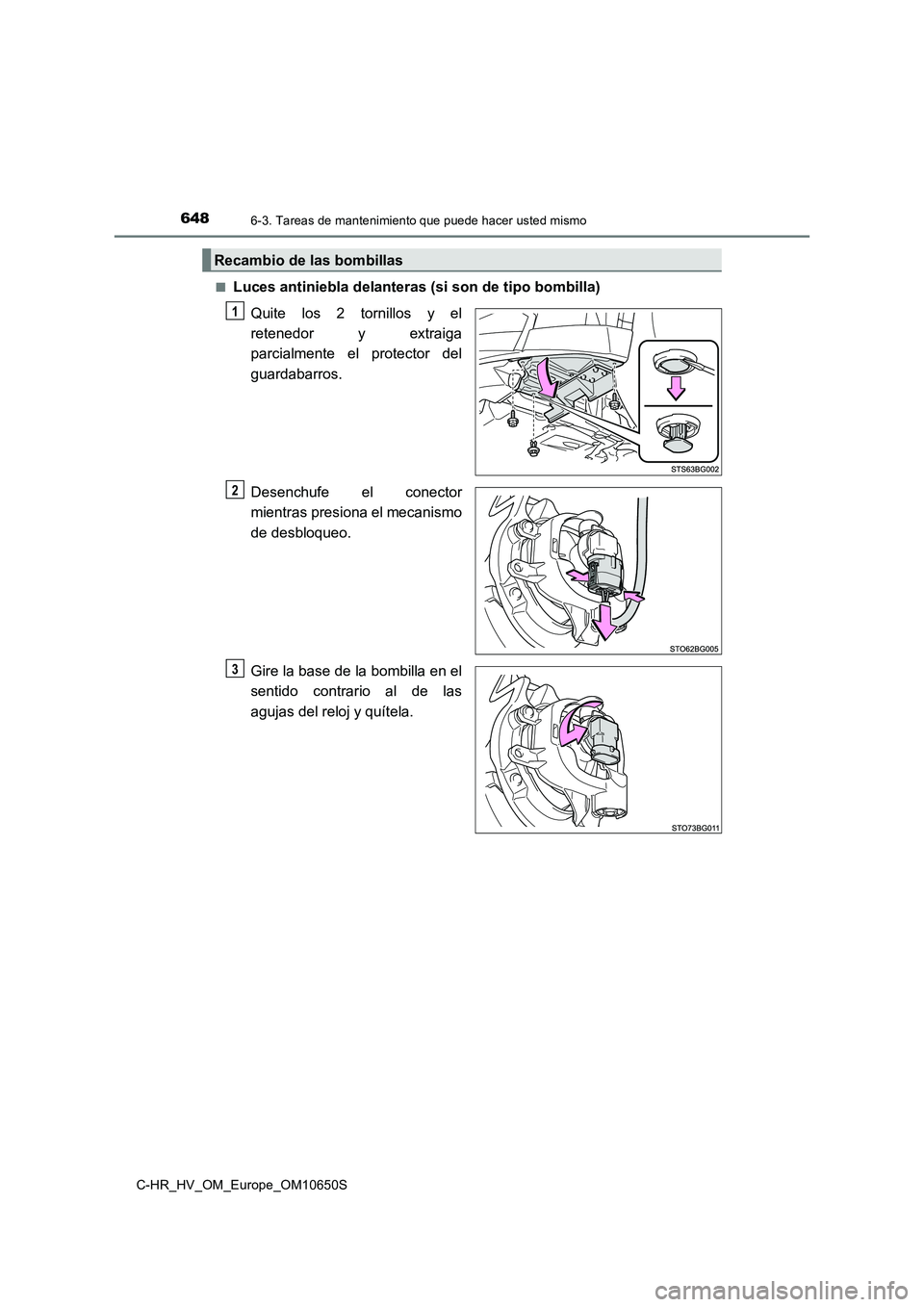

■Luces antiniebla delanteras (si son de tipo bombilla)
Quite los 2 tornillos y el
retenedor y extraiga
parcialmente el protector del
guardabarros.
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj y quítela.
Recambio de las bombillas
1
2
3

6496-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados

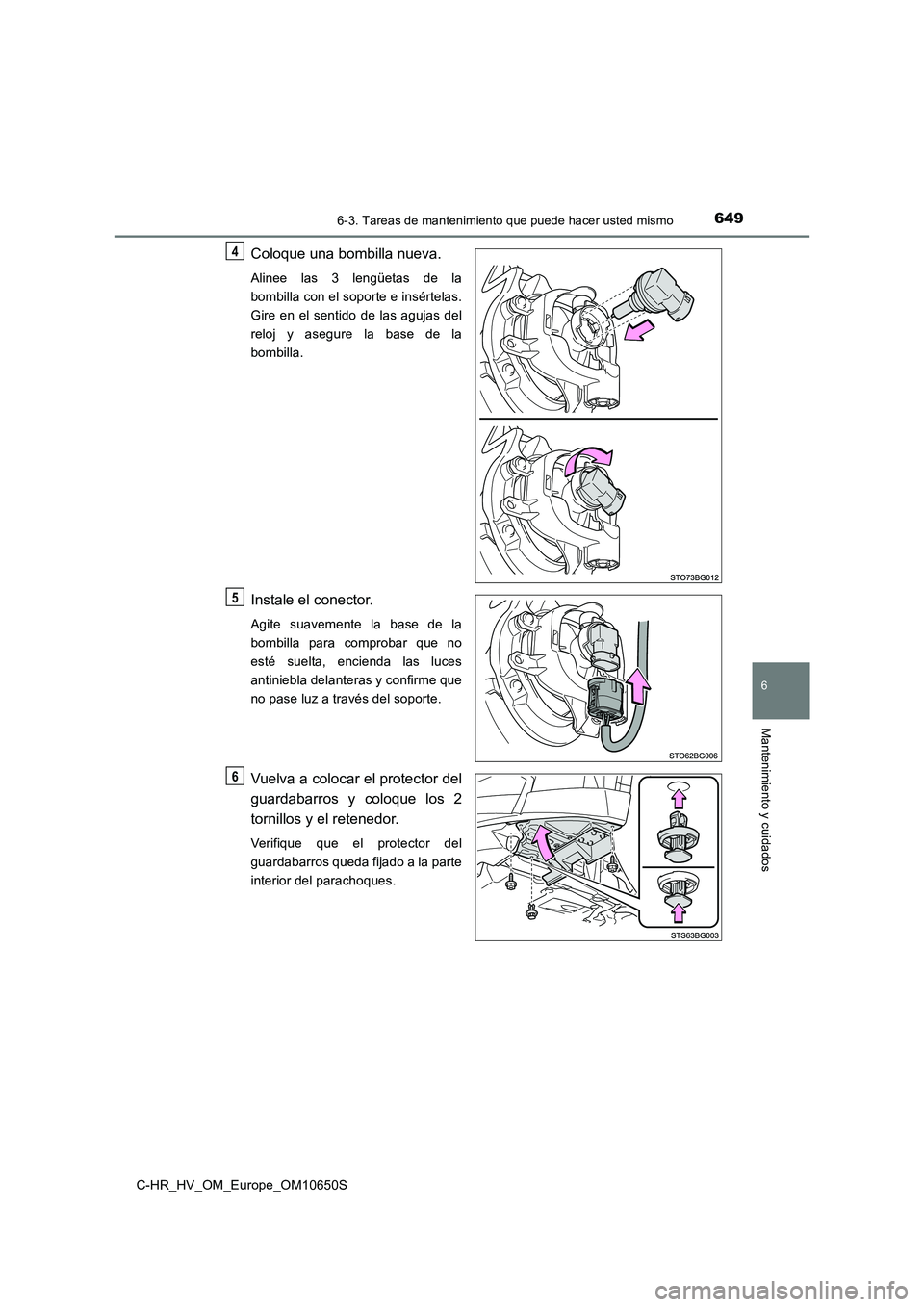

Coloque una bombilla nueva.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire en el sentido de las agujas del
reloj y asegure la base de la
bombilla.
Instale el conector.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda las luces
antiniebla delanteras y confirme que
no pase luz a través del soporte.
Vuelva a colocar el protector del
guardabarros y coloque los 2
tornillos y el retenedor.
Verifique que el protector del
guardabarros queda fijado a la parte
interior del parachoques.
4
5
6

6506-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S

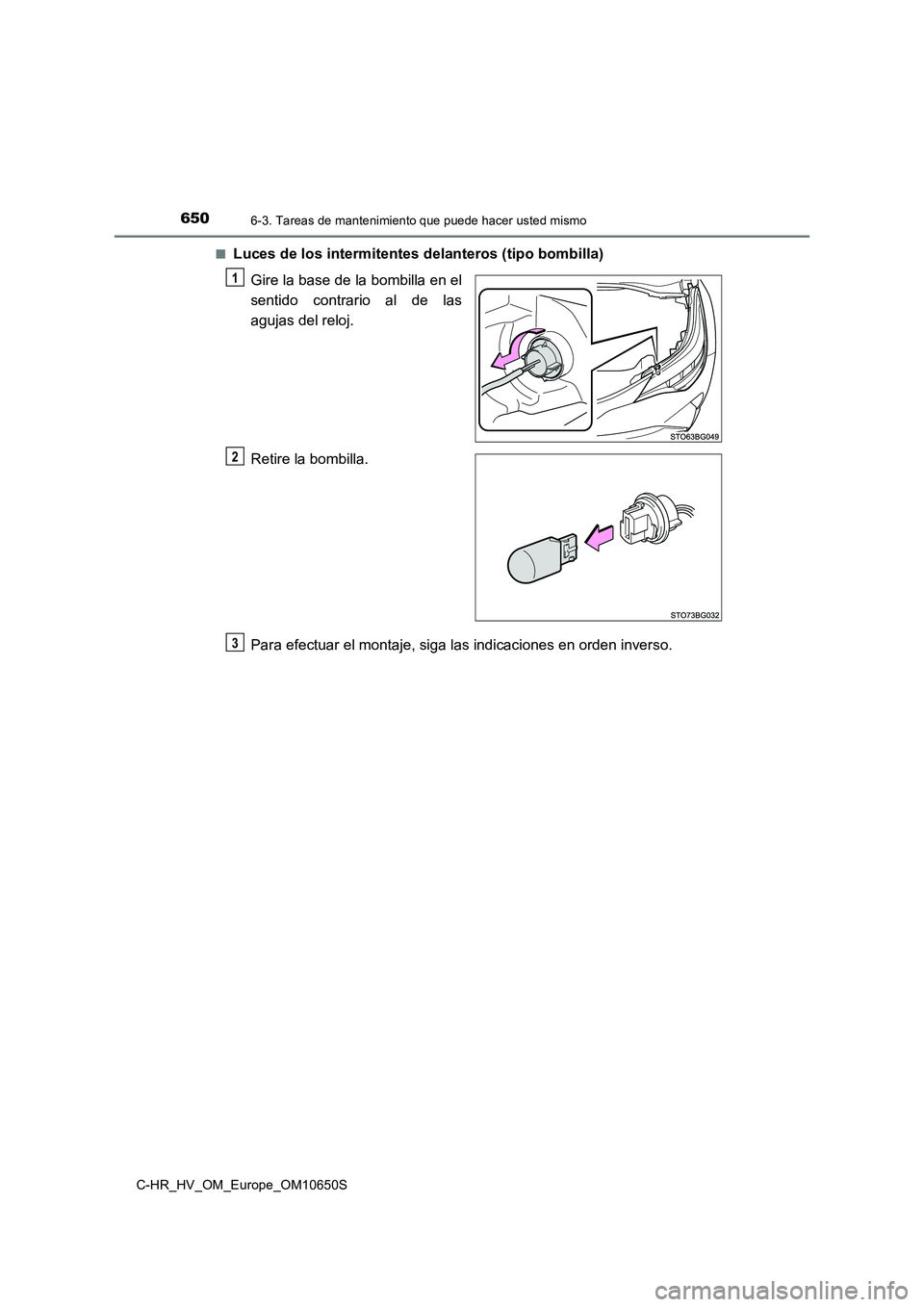

■Luces de los intermitentes delanteros (tipo bombilla)
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3
