5816-2. Manutenzione
C-HR_HV_OM_Europe_OM10651L
6
Manutenzione e cura del veicolo

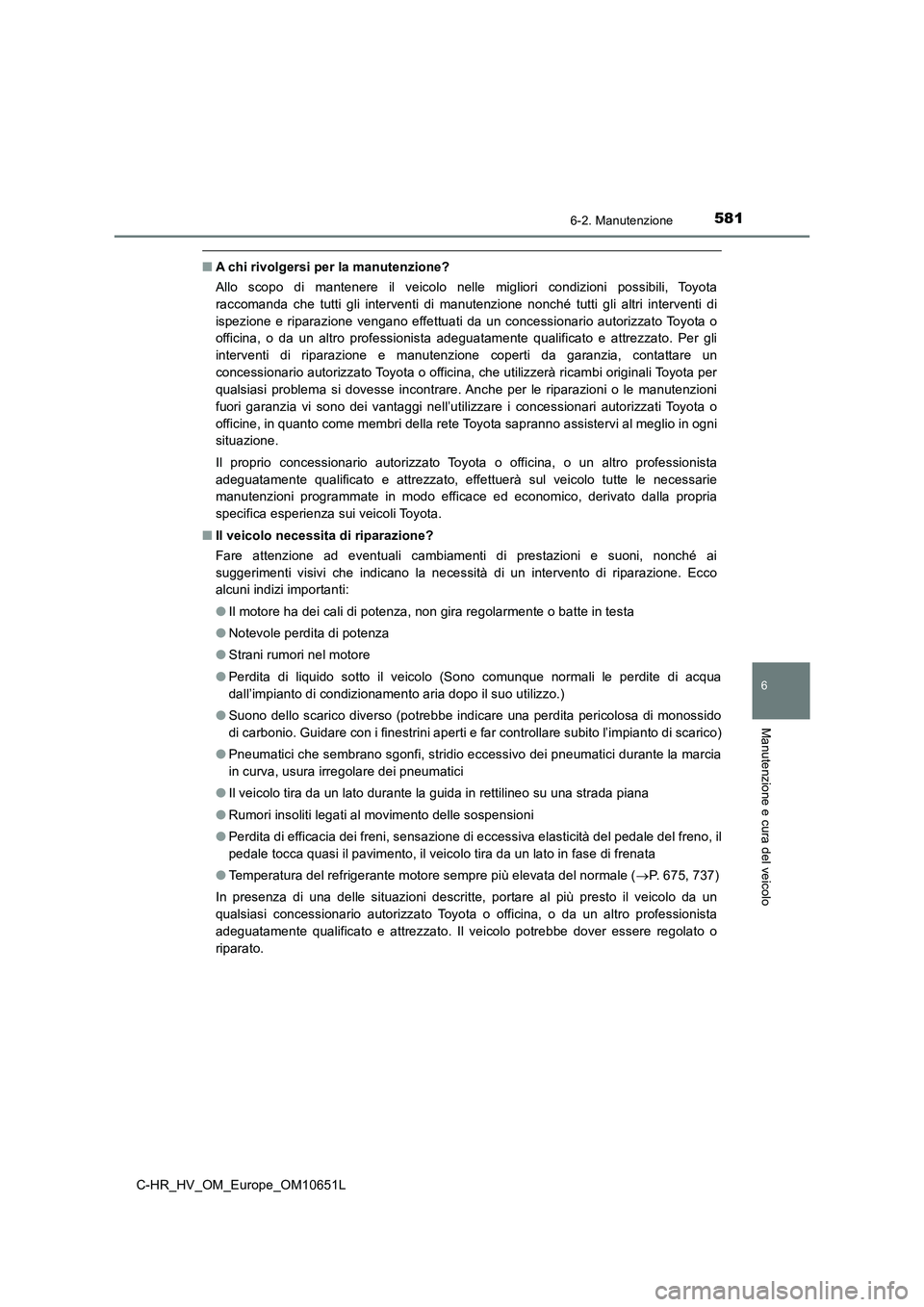

■A chi rivolgersi per la manutenzione?
Allo scopo di mantenere il veicolo nelle migliori condizioni possibili, Toyota
raccomanda che tutti gli interventi di manutenzione nonché tutti gli altri interventi di
ispezione e riparazione vengano effettuati da un concessionario autorizzato Toyota o
officina, o da un altro professionista adeguatamente qualificato e attrezzato. Per gli
interventi di riparazione e manutenzione coperti da garanzia, contattare un
concessionario autorizzato Toyota o officina, che utilizzerà ricambi originali Toyota per
qualsiasi problema si dovesse incontrare. Anche per le riparazioni o le manutenzioni
fuori garanzia vi sono dei vantaggi nell’utilizzare i concessionari autorizzati Toyota o
officine, in quanto come membri della rete Toyota sapranno assistervi al meglio in ogni
situazione.
Il proprio concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato, effettuerà sul veicolo tutte le necessarie
manutenzioni programmate in modo efficace ed economico, derivato dalla propria
specifica esperienza sui veicoli Toyota.
■ Il veicolo necessita di riparazione?
Fare attenzione ad eventuali cambiamenti di prestazioni e suoni, nonché ai
suggerimenti visivi che indicano la necessità di un intervento di riparazione. Ecco
alcuni indizi importanti:
● Il motore ha dei cali di potenza, non gira regolarmente o batte in testa
● Notevole perdita di potenza
● Strani rumori nel motore
● Perdita di liquido sotto il veicolo (Sono comunque normali le perdite di acqua
dall’impianto di condizionamento aria dopo il suo utilizzo.)
● Suono dello scarico diverso (potrebbe indicare una perdita pericolosa di monossido
di carbonio. Guidare con i finestrini aperti e far controllare subito l’impianto di scarico)
● Pneumatici che sembrano sgonfi, stridio eccessivo dei pneumatici durante la marcia
in curva, usura irregolare dei pneumatici
● Il veicolo tira da un lato durante la guida in rettilineo su una strada piana
● Rumori insoliti legati al movimento delle sospensioni
● Perdita di efficacia dei freni, sensazione di eccessiva elasticità del pedale del freno, il
pedale tocca quasi il pavimento, il veicolo tira da un lato in fase di frenata
● Temperatura del refrigerante motore sempre più elevata del normale (P. 675, 737)
In presenza di una delle situazioni descritte, portare al più presto il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o da un altro professionista
adeguatamente qualificato e attrezzato. Il veicolo potrebbe dover essere regolato o
riparato.

5826-2. Manutenzione
C-HR_HV_OM_Europe_OM10651L

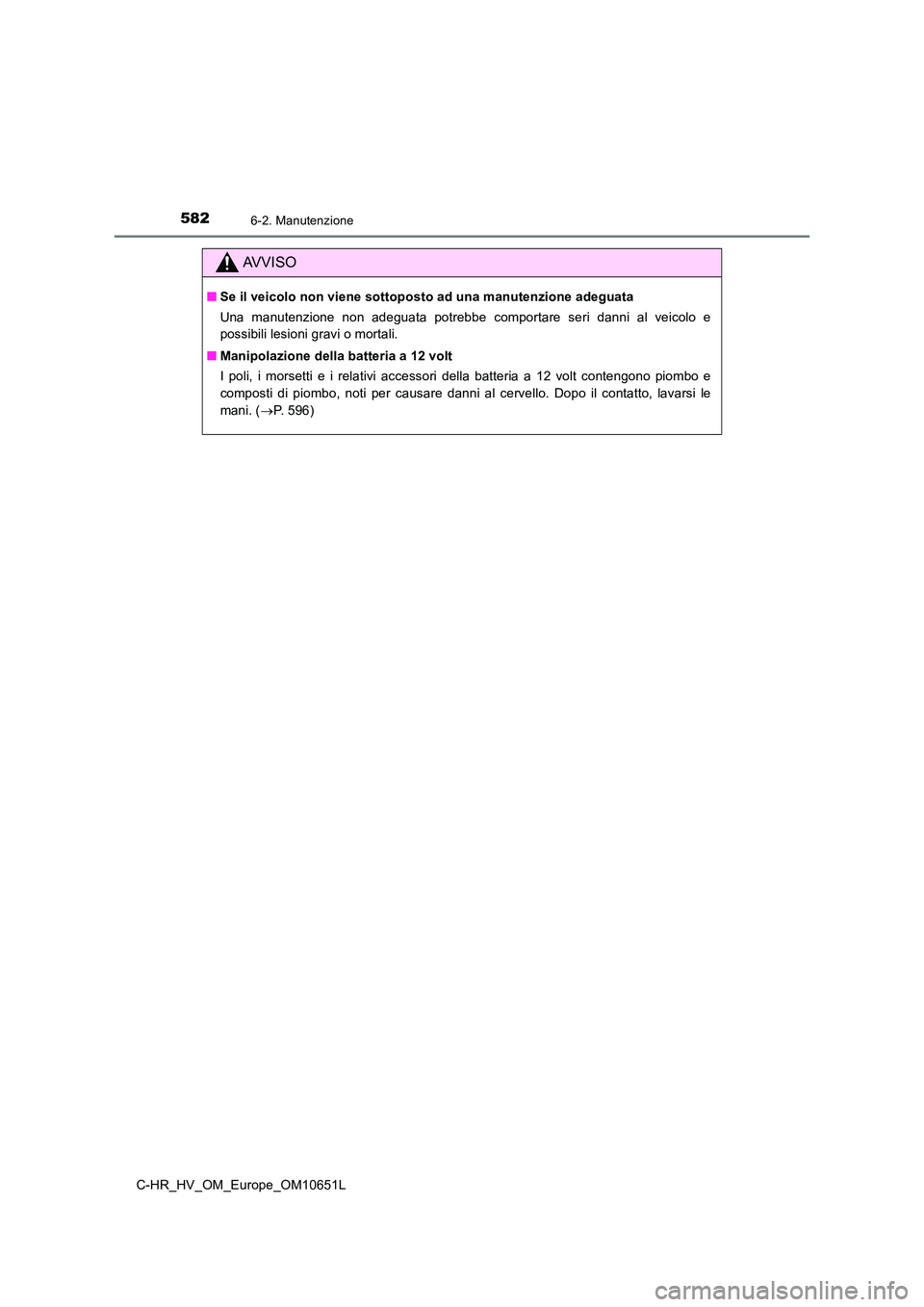

AVVISO
■Se il veicolo non viene sottoposto ad una manutenzione adeguata
Una manutenzione non adeguata potrebbe comportare seri danni al veicolo e
possibili lesioni gravi o mortali.
■ Manipolazione della batteria a 12 volt
I poli, i morsetti e i relativi accessori della batteria a 12 volt contengono piombo e
composti di piombo, noti per causare danni al cervello. Dopo il contatto, lavarsi le
mani. ( P. 596)

5836-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L
6
Manutenzione e cura del veicolo
Precauzioni per l’assistenza “fai da te”
Se si esegue personalmente la manutenzione, accertarsi di seguire in
maniera corretta le procedure descritte in queste sezioni.
ElementiParti e attrezzi
Condizione della
batteria da 12 volt
( P. 596)
Motore 2ZR-FXE
• Acqua calda • Bicarbonato di sodio • Grasso
• Chiave convenzionale (per i bulloni dei morsetti)
Motore M20A-FXS
• Grasso
• Chiave convenzionale (per i bulloni dei morsetti)
Livello refrigerante
motore/unità di
controllo
alimentazione
( P. 594)
• “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota» o un refrigerante simile di alta qualità a
base di glicole etilenico non contenente silicati, ammine,
nitriti e borati con tecnologia acida organica ibrida a lunga
durata
“Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota» è premiscelato con il 50% di
refrigerante e il 50% di acqua deionizzata.
• Imbuto (serve soltanto per rabboccare il refrigerante)
Livello dell’olio
motore ( P. 591)
• “Toyota Genuine Motor Oil” «Olio motore originale Toyota»
o un prodotto equivalente
• Straccio o salvietta di carta
• Imbuto (serve soltanto per rabboccare l’olio motore)
Fusibili ( P. 638)• Fusibile con lo stesso amperaggio nominale dell’originale
Bocchetta di
aerazione batteria
ibrida (batteria di
trazione) ( P. 630)
• Aspirapolvere, ecc.
• Cacciavite Phillips
Lampadine
( P. 643)
• Lampadina con lo stesso numero e la stessa potenza
nominale dell’originale
• Cacciavite Phillips
• Cacciavite a testa piatta•Chiave
Radiatore e
condensatore
( P. 596)


5846-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L

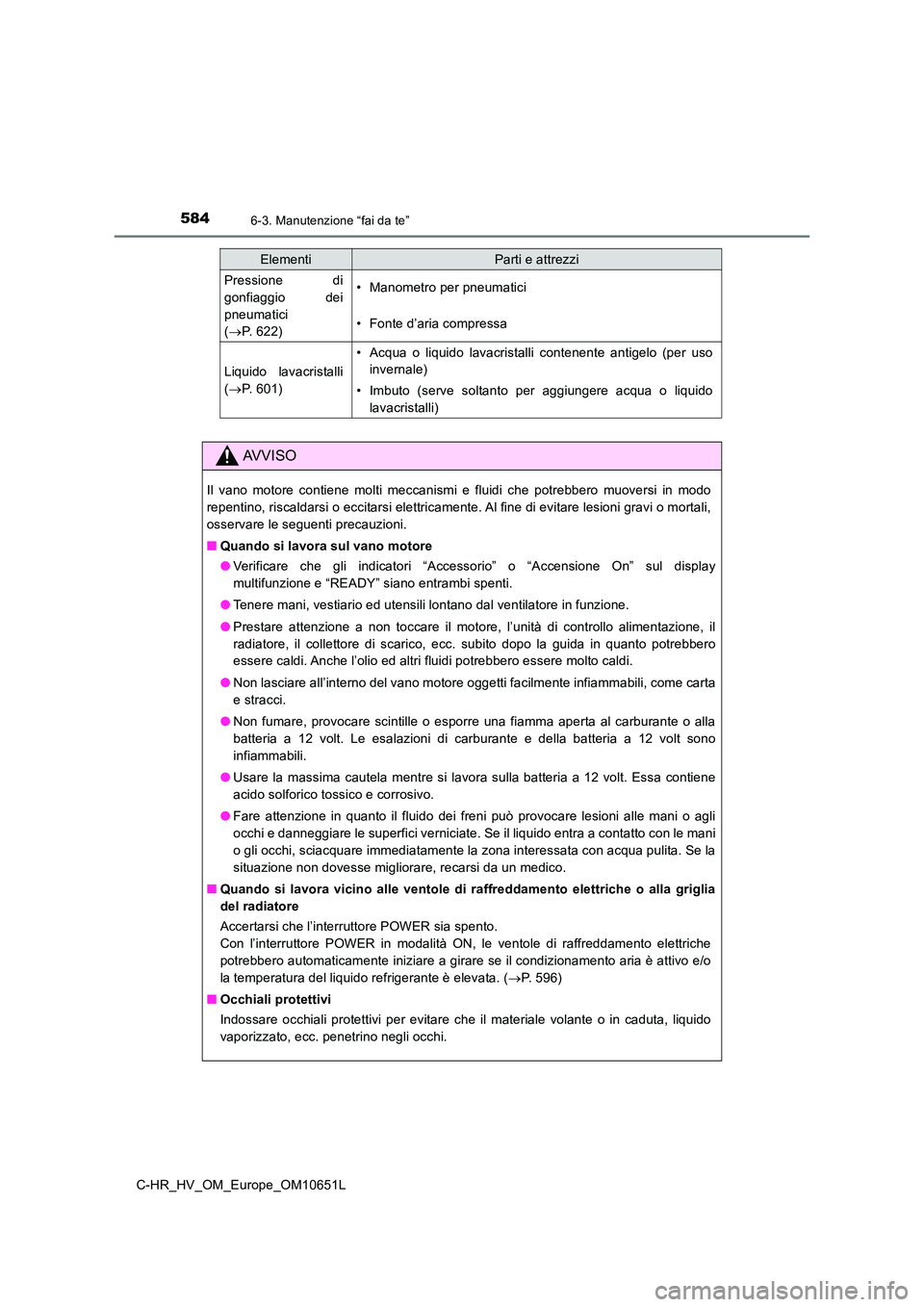

Pressione di
gonfiaggio dei
pneumatici
( P. 622)
• Manometro per pneumatici
• Fonte d’aria compressa
Liquido lavacristalli
( P. 601)
• Acqua o liquido lavacristalli contenente antigelo (per uso
invernale)
• Imbuto (serve soltanto per aggiungere acqua o liquido
lavacristalli)
AVVISO
Il vano motore contiene molti meccanismi e fluidi che potrebbero muoversi in modo
repentino, riscaldarsi o eccitarsi elettricamente. Al fine di evitare lesioni gravi o mortali,
osservare le seguenti precauzioni.
■ Quando si lavora sul vano motore
● Verificare che gli indicatori “Accessorio” o “Accensione On” sul display
multifunzione e “READY” siano entrambi spenti.
● Tenere mani, vestiario ed utensili lontano dal ventilatore in funzione.
● Prestare attenzione a non toccare il motore, l’unità di controllo alimentazione, il
radiatore, il collettore di scarico, ecc. subito dopo la guida in quanto potrebbero
essere caldi. Anche l’olio ed altri fluidi potrebbero essere molto caldi.
● Non lasciare all’interno del vano motore oggetti facilmente infiammabili, come carta
e stracci.
● Non fumare, provocare scintille o esporre una fiamma aperta al carburante o alla
batteria a 12 volt. Le esalazioni di carburante e della batteria a 12 volt sono
infiammabili.
● Usare la massima cautela mentre si lavora sulla batteria a 12 volt. Essa contiene
acido solforico tossico e corrosivo.
● Fare attenzione in quanto il fluido dei freni può provocare lesioni alle mani o agli
occhi e danneggiare le superfici verniciate. Se il liquido entra a contatto con le mani
o gli occhi, sciacquare immediatamente la zona interessata con acqua pulita. Se la
situazione non dovesse migliorare, recarsi da un medico.
■ Quando si lavora vicino alle ventole di raffreddamento elettriche o alla griglia
del radiatore
Accertarsi che l’interruttore POWER sia spento.
Con l’interruttore POWER in modalità ON, le ventole di raffreddamento elettriche
potrebbero automaticamente iniziare a girare se il condizionamento aria è attivo e/o
la temperatura del liquido refrigerante è elevata. ( P. 596)
■ Occhiali protettivi
Indossare occhiali protettivi per evitare che il materiale volante o in caduta, liquido
vaporizzato, ecc. penetrino negli occhi.
ElementiParti e attrezzi

5856-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L
6
Manutenzione e cura del veicolo

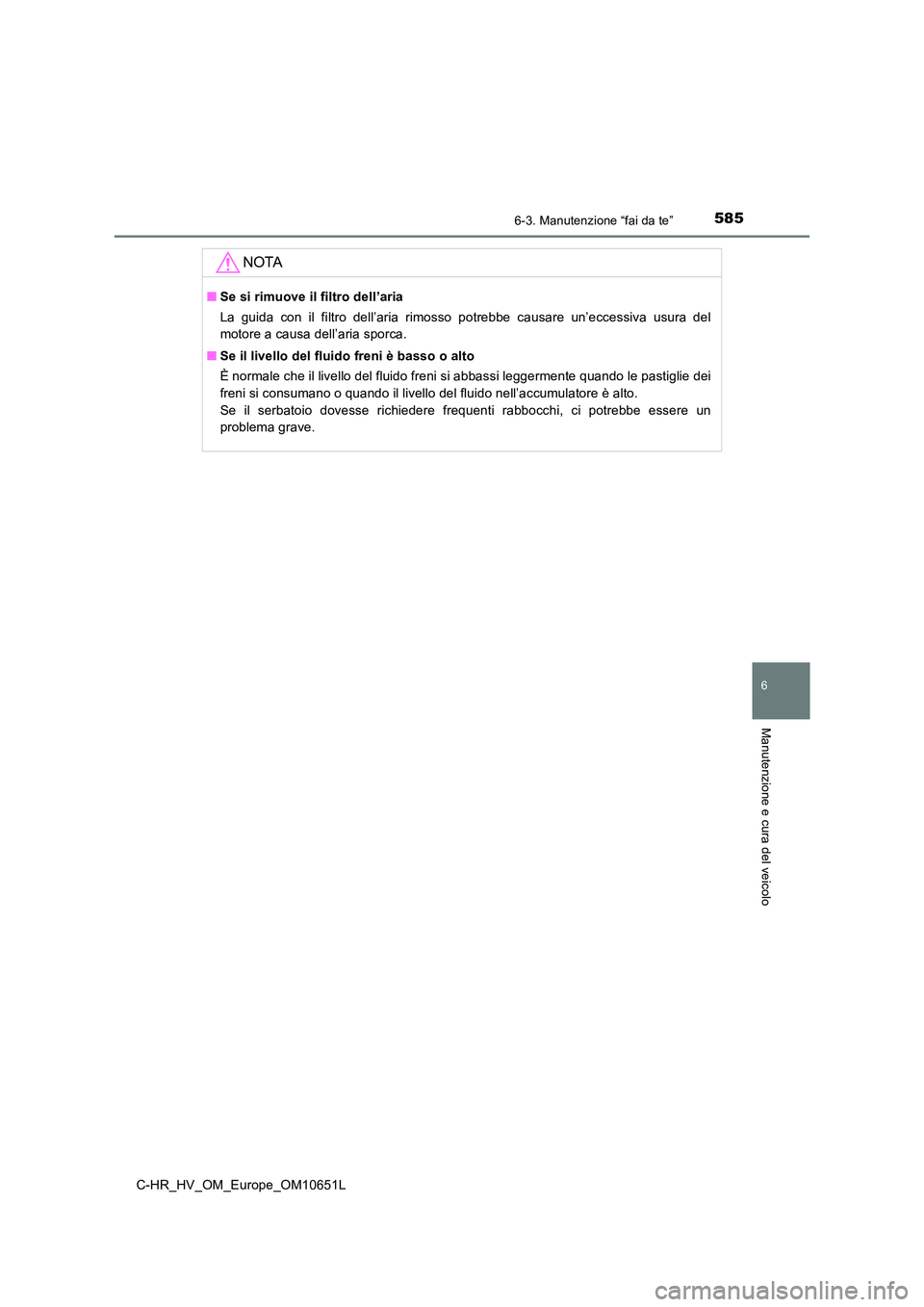

NOTA
■Se si rimuove il filtro dell’aria
La guida con il filtro dell’aria rimosso potrebbe causare un’eccessiva usura del
motore a causa dell’aria sporca.
■ Se il livello del fluido freni è basso o alto
È normale che il livello del fluido freni si abbassi leggermente quando le pastiglie dei
freni si consumano o quando il livello del fluido nell’accumulatore è alto.
Se il serbatoio dovesse richiedere frequenti rabbocchi, ci potrebbe essere un
problema grave.

5866-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L

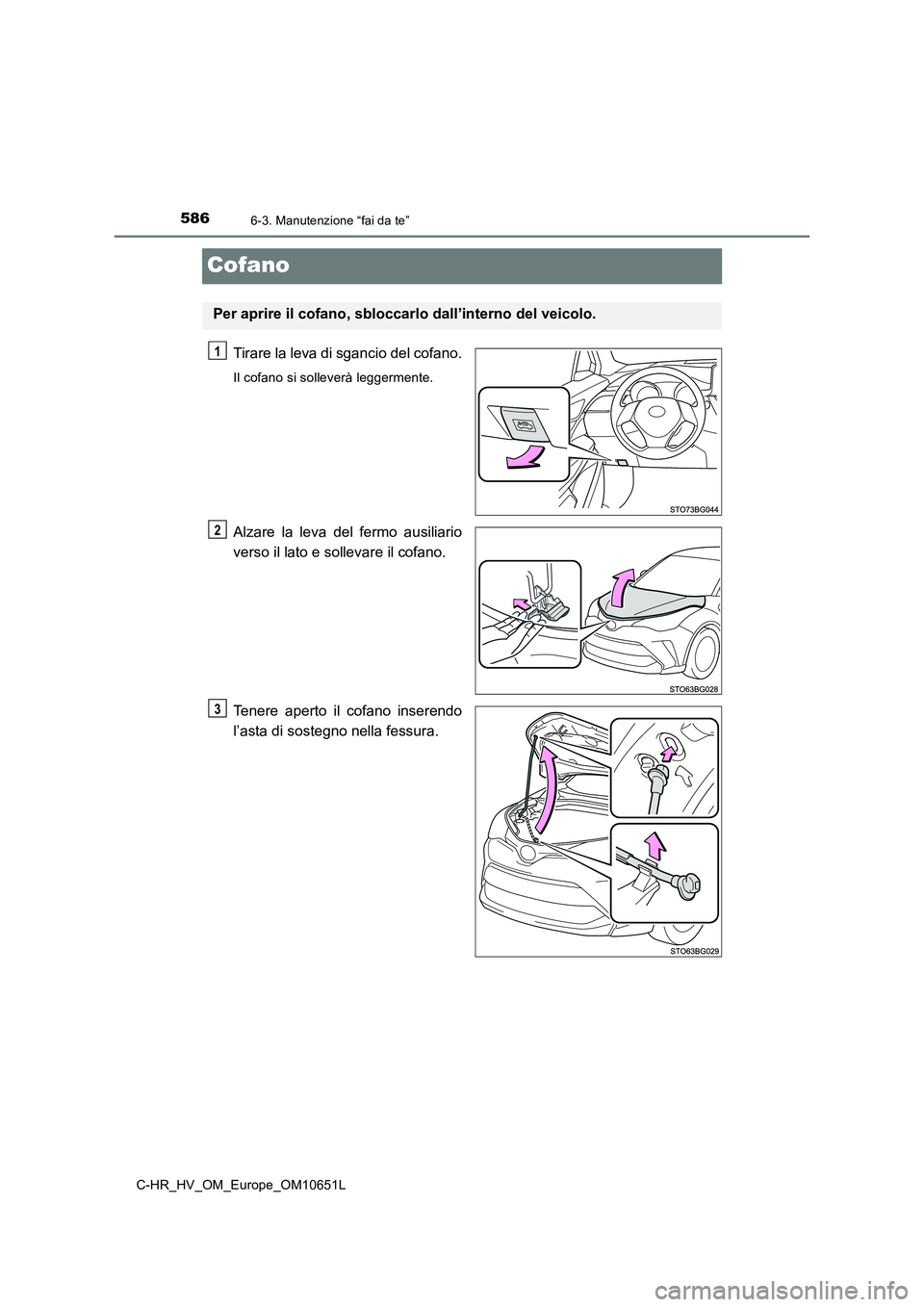

Cofano
Tirare la leva di sgancio del cofano.
Il cofano si solleverà leggermente.
Alzare la leva del fermo ausiliario
verso il lato e sollevare il cofano.
Tenere aperto il cofano inserendo
l’asta di sostegno nella fessura.
Per aprire il cofano, sbloccarlo dall’interno del veicolo.
1
2
3

5876-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L
6
Manutenzione e cura del veicolo

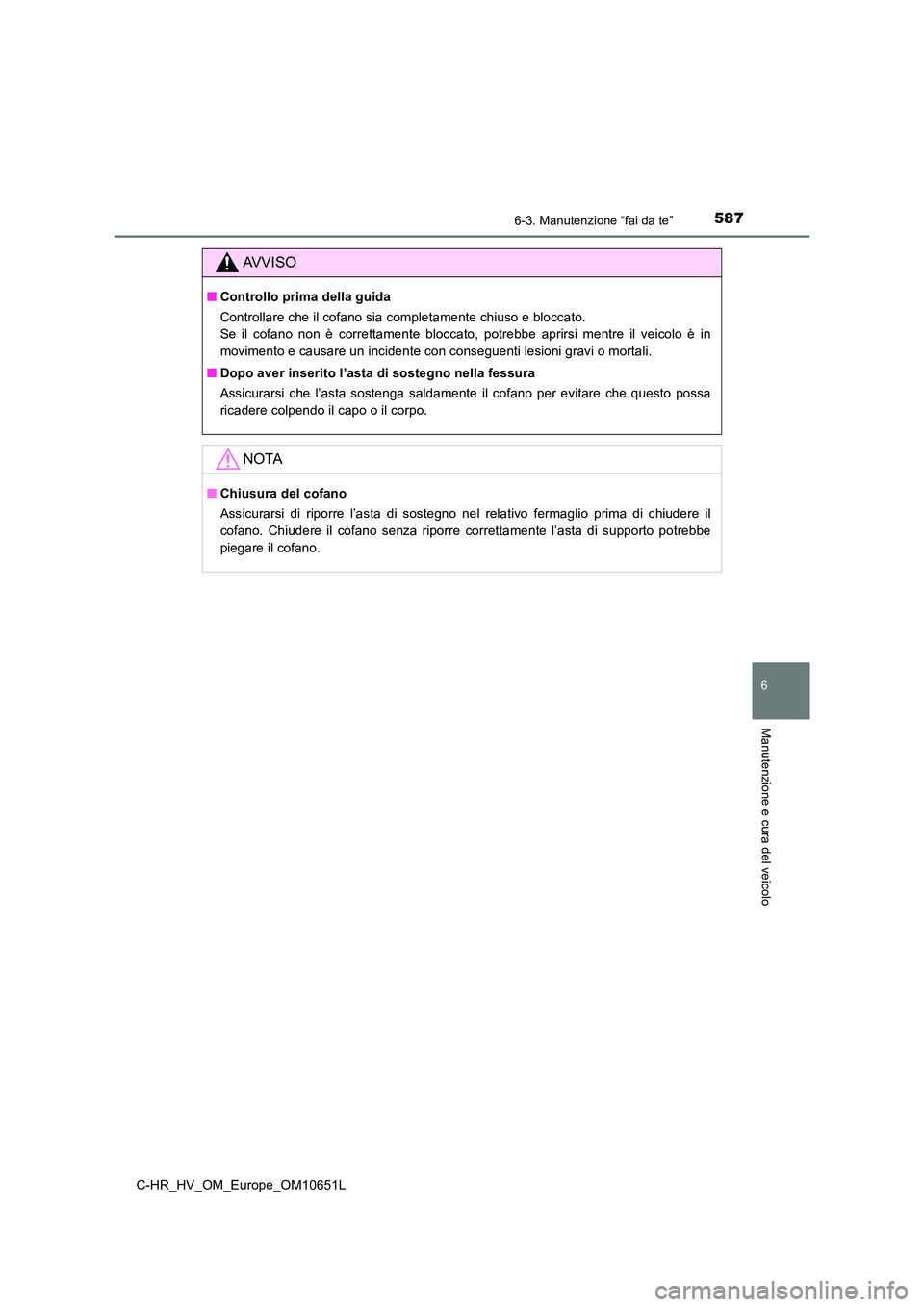

AVVISO
■Controllo prima della guida
Controllare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è correttamente bloccato, potrebbe aprirsi mentre il veicolo è in
movimento e causare un incidente con conseguenti lesioni gravi o mortali.
■ Dopo aver inserito l’asta di sostegno nella fessura
Assicurarsi che l’asta sostenga saldamente il cofano per evitare che questo possa
ricadere colpendo il capo o il corpo.
NOTA
■ Chiusura del cofano
Assicurarsi di riporre l’asta di sostegno nel relativo fermaglio prima di chiudere il
cofano. Chiudere il cofano senza riporre correttamente l’asta di supporto potrebbe
piegare il cofano.

5886-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L

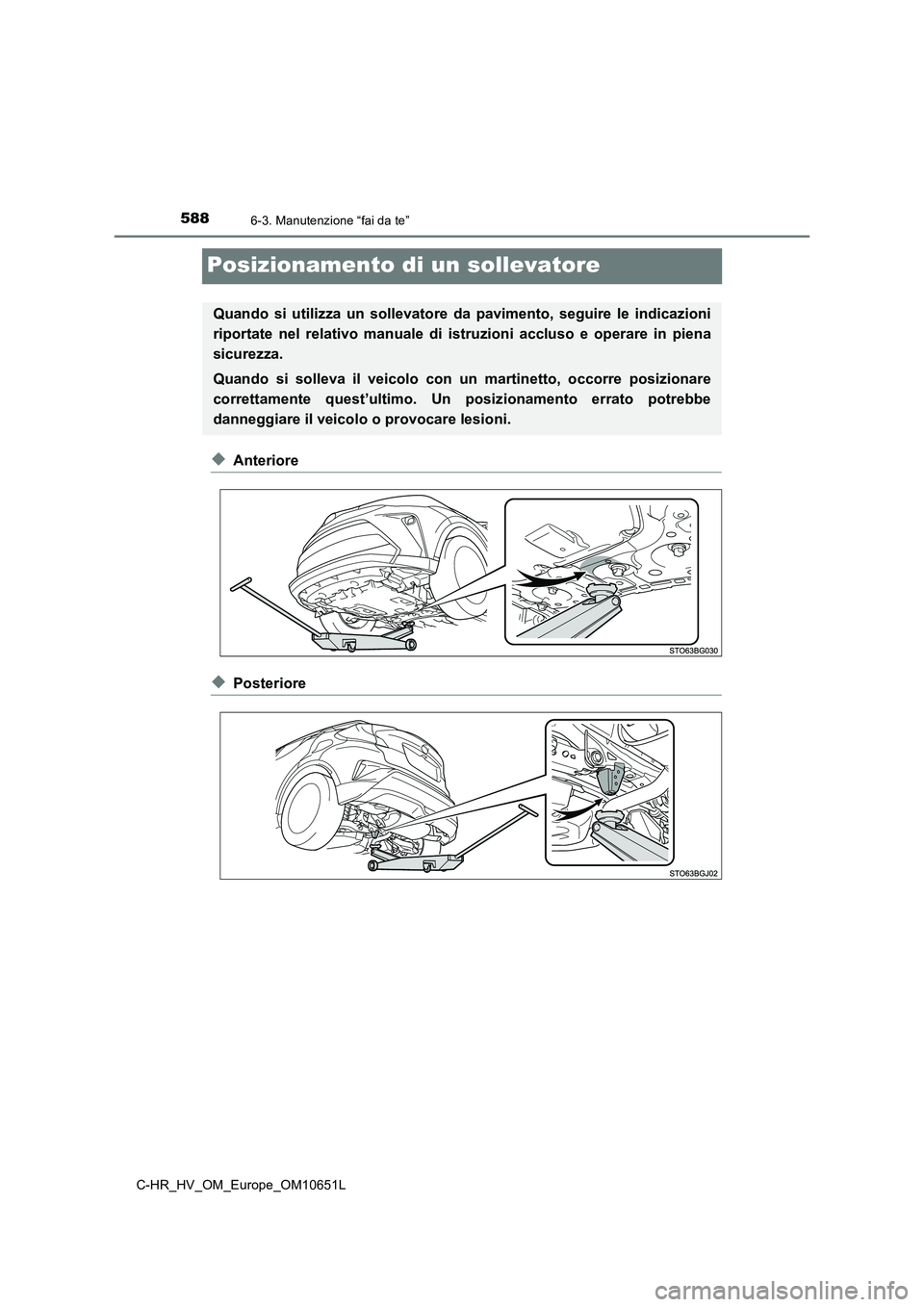

Posizionamento di un sollevatore
◆Anteriore
◆Posteriore
Quando si utilizza un sollevatore da pavimento, seguire le indicazioni
riportate nel relativo manuale di is truzioni accluso e operare in piena
sicurezza.
Quando si solleva il veicolo con un martinetto, occorre posizionare
correttamente quest’ultimo. Un posizionamento errato potrebbe
danneggiare il veicolo o provocare lesioni.

5896-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L
6
Manutenzione e cura del veicolo

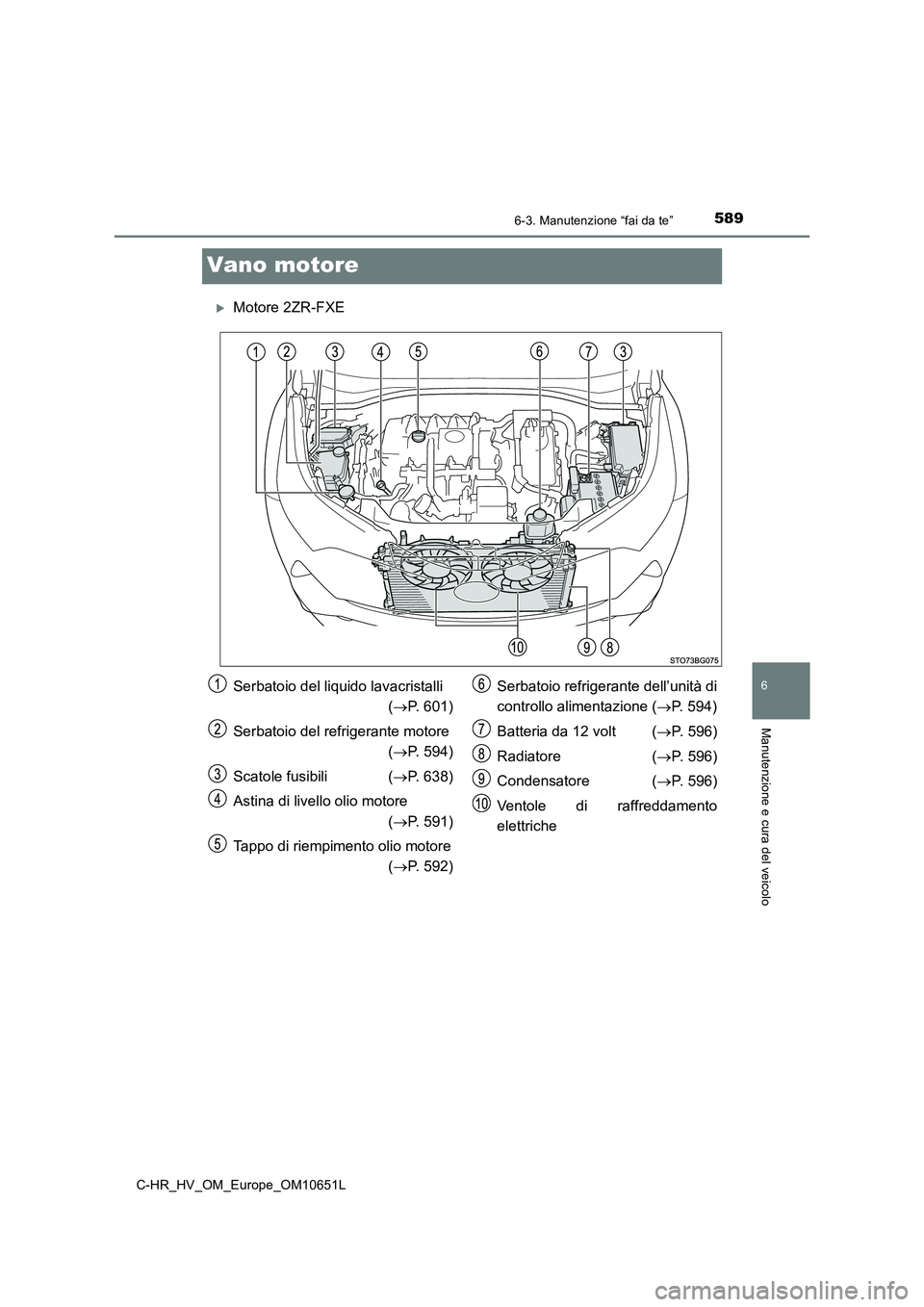

Vano motore
Motore 2ZR-FXE
Serbatoio del liquido lavacristalli
( P. 601)
Serbatoio del refrigerante motore
( P. 594)
Scatole fusibili ( P. 638)
Astina di livello olio motore
( P. 591)
Tappo di riempimento olio motore
( P. 592)
Serbatoio refrigerante dell’unità di
controllo alimentazione ( P. 594)
Batteria da 12 volt ( P. 596)
Radiatore ( P. 596)
Condensatore ( P. 596)
Ventole di raffreddamento
elettriche

5906-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L

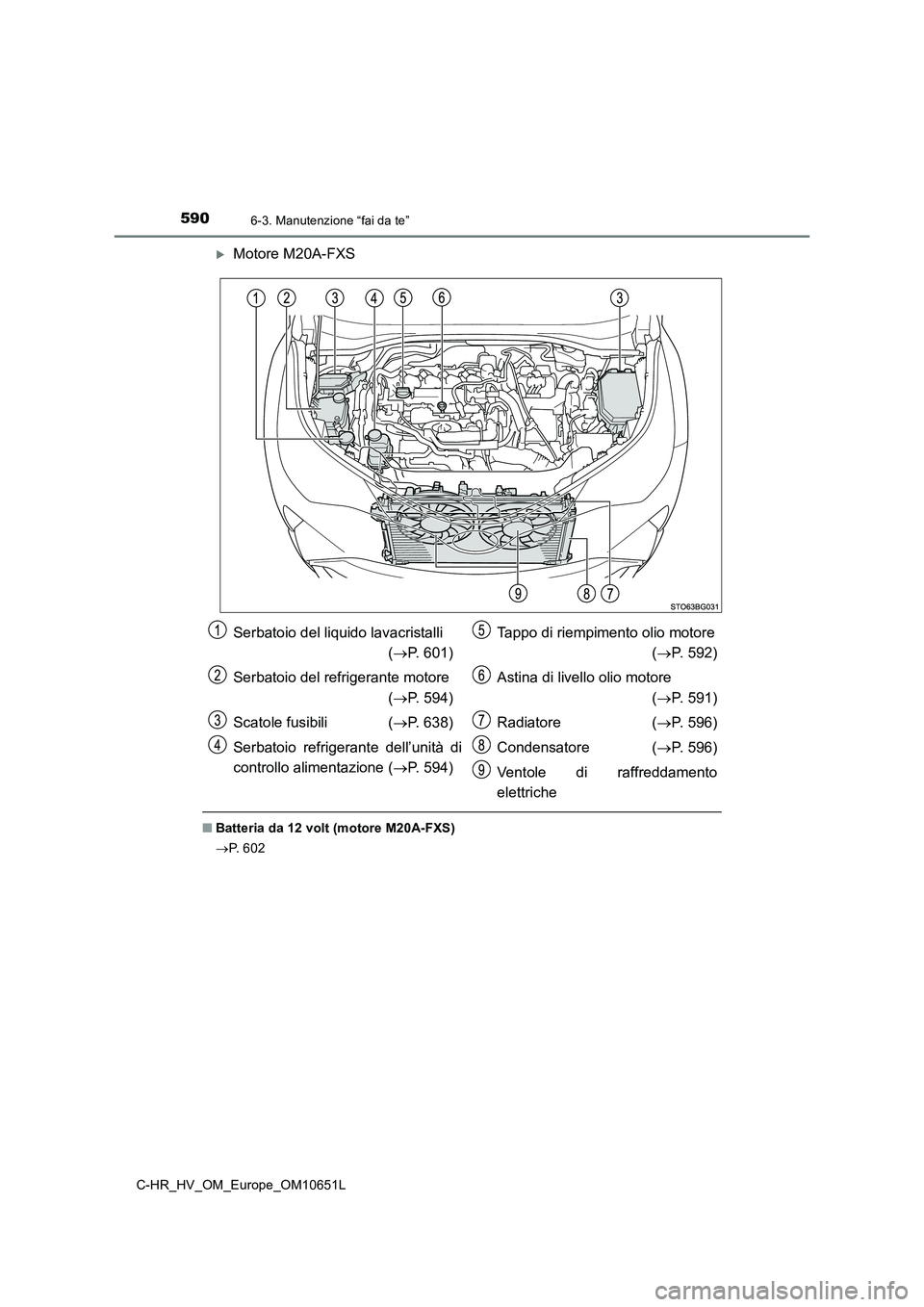

Motore M20A-FXS
■Batteria da 12 volt (motore M20A-FXS)
 P. 6 0 2
Serbatoio del liquido lavacristalli
( P. 601)
Serbatoio del refrigerante motore
( P. 594)
Scatole fusibili ( P. 638)
Serbatoio refrigerante dell’unità di
controllo alimentazione ( P. 594)
Tappo di riempimento olio motore
( P. 592)
Astina di livello olio motore
( P. 591)
Radiatore ( P. 596)
Condensatore ( P. 596)
Ventole di raffreddamento
elettriche
