TOYOTA C-HR 2019 Návod na použitie (in Slovakian)

6416-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10647SK
6
Údržba a starostlivosť
Skontrolujte, či nie je poistka prepálená.
Normálna poistka
Prepálená poistka
Okrem typu E:
Nahraďte prepálenú poistku novou poistkou príslušnej prúdovej h odnoty.
Prúdovú hodnotu nájdete na veku poistkovej skrinky.
Ty p E :
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota,
alebo ktorýkoľvek spoľahlivý servis.
4
Ty p ATy p B
Ty p CTy p D
Ty p E

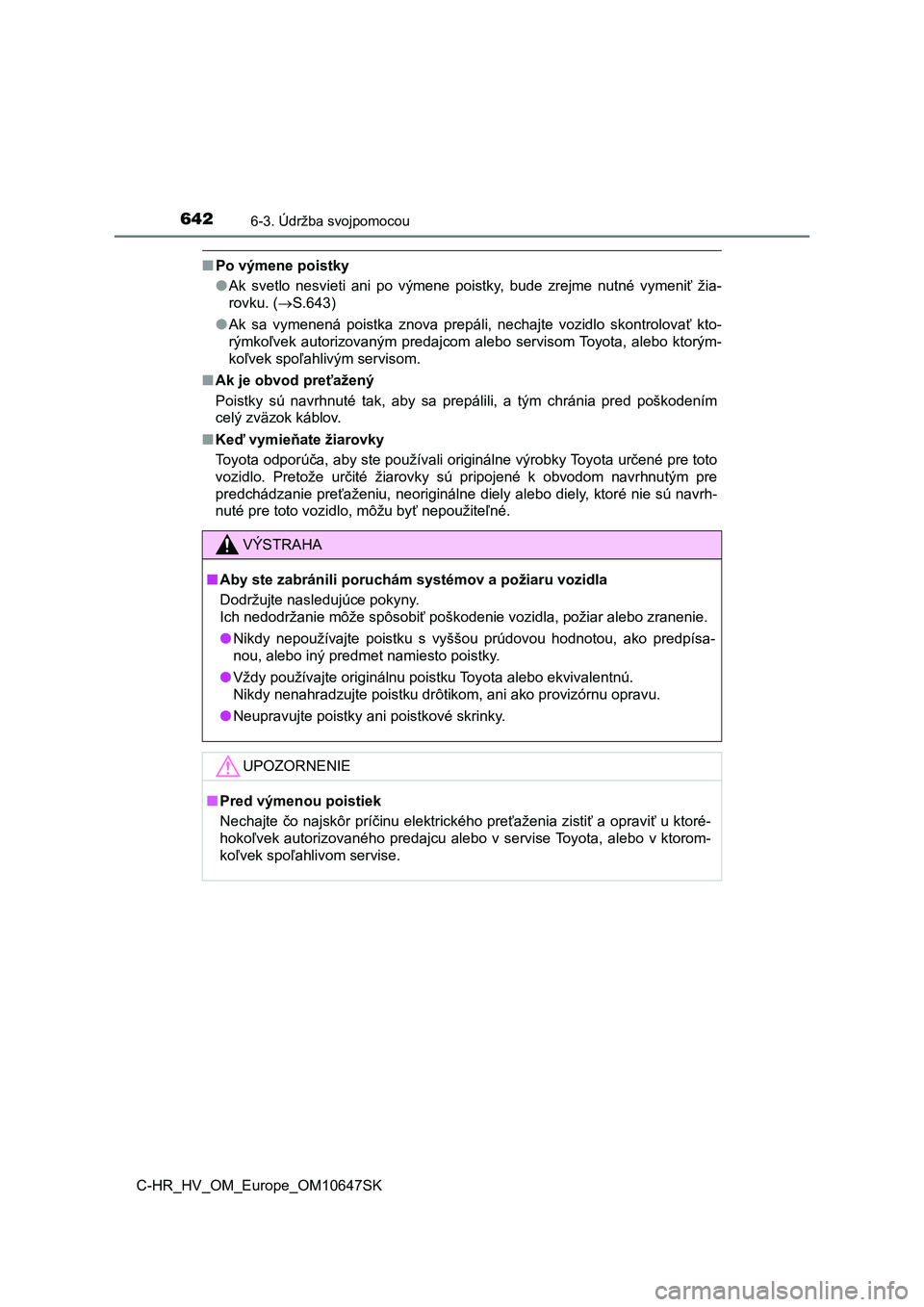

6426-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10647SK
■Po výmene poistky
● Ak svetlo nesvieti ani po výmene poistky, bude zrejme nutné vymeniť žia-
rovku. ( S.643)
● Ak sa vymenená poistka znova prepáli, nechajte vozidlo skontrolovať kto-
rýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo ktorým-
koľvek spoľahlivým servisom.
■ Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepálili, a tým chránia pred poškodením
celý zväzok káblov.
■ Keď vymieňate žiarovky
Toyota odporúča, aby ste používali originálne výrobky Toyota ur čené pre toto
vozidlo. Pretože určité žiarovky sú pripojené k obvodom navrhnu tým pre
predchádzanie preťaženiu, neorigi nálne diely alebo diely, ktoré nie sú navrh-
nuté pre toto vozidlo, môžu byť nepoužiteľné.
VÝSTRAHA
■ Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť poškodenie vozidla, požiar alebo zranenie.
● Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísa-
nou, alebo iný predmet namiesto poistky.
● Vždy používajte originálnu poistku Toyota alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu .
● Neupravujte poistky ani poistkové skrinky.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a op raviť u ktoré-
hokoľvek autorizovaného predajcu alebo v servise Toyota, alebo v ktorom-
koľvek spoľahlivom servise.

6436-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10647SK
6
Údržba a starostlivosť
Žiarovky
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S.757)
■Vpredu
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti
výmeny sa líši podľa žiaroviek. Pretože hrozí nebezpečenstvo
poškodenia súčastí, odporúčame, aby výmenu vykonal ktorý-
koľvek autorizovaný predajca ale bo servis Toyota, alebo ktorý-
koľvek spoľahlivý servis.
Príprava na výmenu žiarovky
Umiestnenie žiaroviek
Predné smerové svetlá (typ so žiarovkou)
Predné hmlové svetlá (ak sú v o výbave u typu so žiarovkou)
Bočné smerové svetlá

6446-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10647SK
■Vzadu
Zadné smerové svetlá (typ so žiarovkou)
Brzdové/koncové svetlá (typ so žiarovkou)
Cúvacie svetlá (typ so žiarovkou)
Osvetlenie evidenčného čísla
Zadné hmlové svetlo (typ so žiarovkou)

6456-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10647SK
6
Údržba a starostlivosť
■Predné hmlové svetlá (ak sú vo výbave u typu so žiarovkou)
Odstráňte 2 skrutky a prí-
chytky a čiastočne vyberte
vložku blatníka.
Pri stlačení uvoľňovacej poist-
ky odpojte konektor.
Otočte pätku žiarovky doľava,
a vyberte ju.
Výmena žiaroviek
1
2
3

6466-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10647SK
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte pätku žiarovky doprava
a zaistite ju.
Nasaďte konektor.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite predné hmlo-
vé svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
Nasaďte späť vložku blatníka
a namontujte 2 skrutky a prí-
chytku.
Uistite sa, že vložka blatníku je
upevnená k vnútrajšku blatníku.
4
5
6

6476-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10647SK
6
Údržba a starostlivosť
■Predné smerové svetlá (typ so žiarovkou)
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3

6486-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10647SK
■Zadné smerové svetlá (typ so žiarovkou) a brzdové/koncové
svetlo (typ so žiarovkou)
Otvorte zadné dvere a vyber-
te kryt.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Vyberte 2 skrutky a potiahni-
te jednotku svetla smerom
k zadnej časti vozidla, aby
ste ju vybrali.
Otočte pätku žiarovky doľava.
Zadné smerové svetlá
Brzdové/koncové svetlá
Vyberte žiarovku.
Zadné smerové svetlá
Brzdové/koncové svetlá
Keď nasadzujete žiarovku, vykonajte montáž podľa a
v opačnom poradí.
1
2
3
4
534

6496-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10647SK
6
Údržba a starostlivosť
Nasaďte jednotku svetiel.
Pri montáži zarovnajte vodidlá
( ) a čapy ( ) na jednotke
svetiel s úchytmi.
Zaskrutkujte 2 skrutky.
Nasaďte kryt.
6
7
8

6506-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10647SK
■Cúvacie svetlá (typ so žiarovkou)
Otvorte zadné dvere a vyber-
te kryt.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4
