TOYOTA C-HR 2020 Kezelési útmutató (in Hungarian)

5916-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
A motor üzemi hőmérsékletén, de álló motor mellett, az olajszintmérő
pálca segítségével ellenő rizze az olajszintet.
nA motorolajszint ellenőrzése
A gépjárművet sík terepen állítsa le. A motor felmelegítése és a
hibrid rendszer leállítása után várjon 5 percnél tovább, hogy a z
olaj visszafolyhasson az olajteknőbe.
Húzza ki az olajszintmérő pálc át, a vége alá rongyot tartva.
Törölje tisztára a nívópálcát.
Helyezze be újra teljesen az olajszintmérő pálcát.
Tartson rongyot a vége alá,
húzza ki a nívópálcát, és
nézze meg az olajszintet a
pálca végén. Alacsony
Normál
Magas
Az olajszintmérő pálca alakja a
gépjármű vagy a motor típusától
függően változó.
Törölje meg a nívópálcát és helyezze be újra.
Motorolaj
1
2
2ZR-FXE motorM20A-FXS motor
3
4
5
6

5926-3. Karbantartás saját kivitelezésben

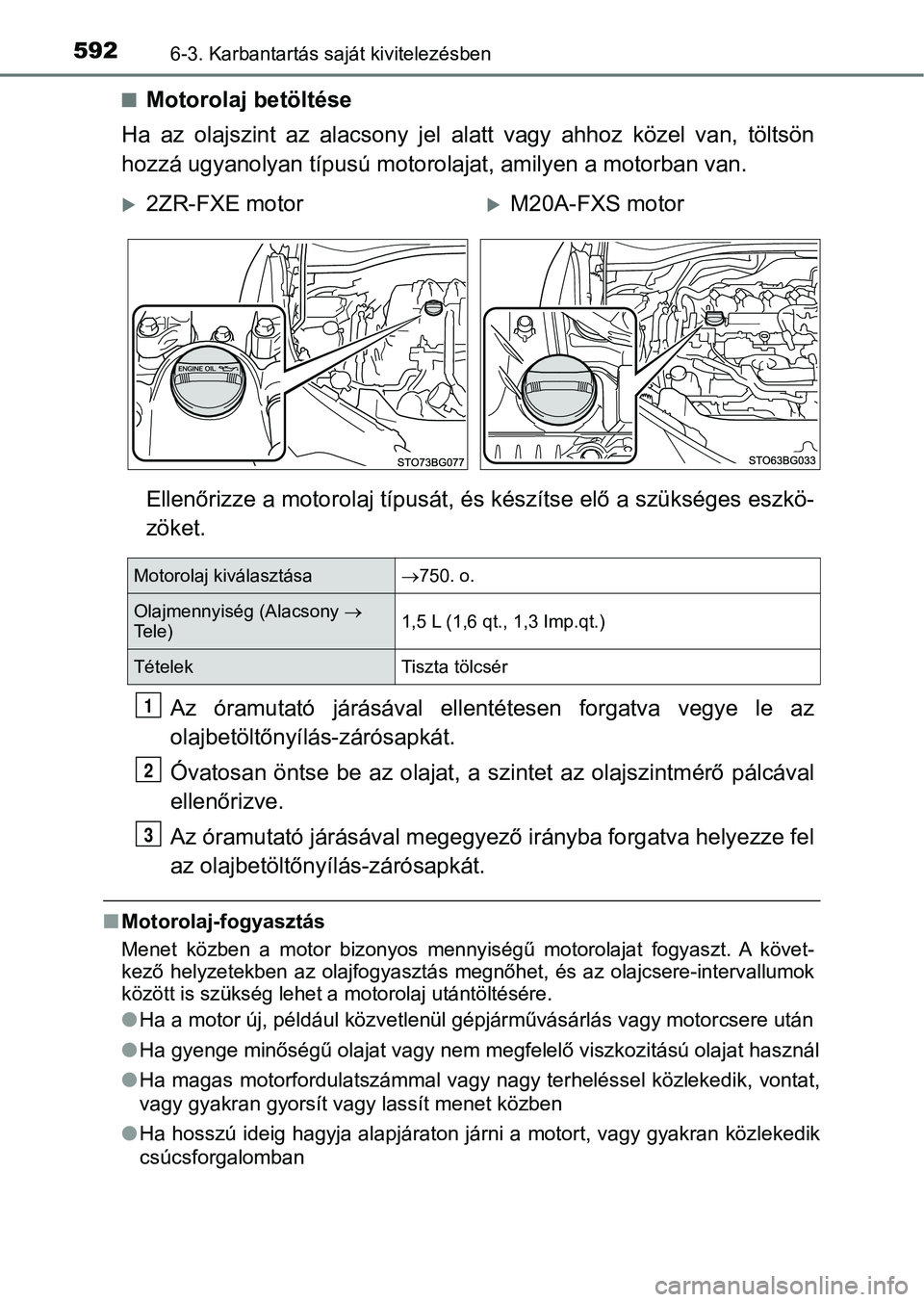

nMotorolaj betöltése
Ha az olajszint az alacsony jel alatt vagy ahhoz közel van, töl tsön
hozzá ugyanolyan típu sú motorolajat, amilyen a motorban van.
Ellenőrizze a motorolaj típusát, és készítse elő a szükséges eszkö-
zöket.
Az óramutató járásával ellentétesen forgatva vegye le az
olajbetöltőnyílás-zárósapkát.
Óvatosan öntse be az olajat, a s zintet az olajszintmérő pálcával
ellenőrizve.
Az óramutató járásával megegyező irányba forgatva helyezze fel
az olajbetöltőny ílás-zárósapkát.
nMotorolaj-fogyasztás
Menet közben a motor bizonyos mennyiségű motorolajat fogyaszt. A k ö v e t -
kező helyzetekben az olajfogyasztás megnőhet, és az olajcsere-i ntervallumok
között is szükség lehet a motorolaj utántöltésére.
l Ha a motor új, például közvetlenül gépjárművásárlás vagy motorc sere után
l Ha gyenge minőségű olajat vagy nem megfelelő viszkozitású olaja t használ
l Ha magas motorfordulatszámmal vagy nagy terheléssel közlekedik, vontat,
vagy gyakran gyorsít vagy lassít menet közben
l Ha hosszú ideig hagyja alapjáraton járni a motort, vagy gyakran közlekedik
csúcsforgalomban
2ZR-FXE motorM20A-FXS motor
Motorolaj kiválasztása 750. o.
Olajmennyiség (Alacsony 
Te l e )1,5 L (1,6 qt., 1,3 Imp.qt.)
TételekTiszta tölcsér
1
2
3

5936-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

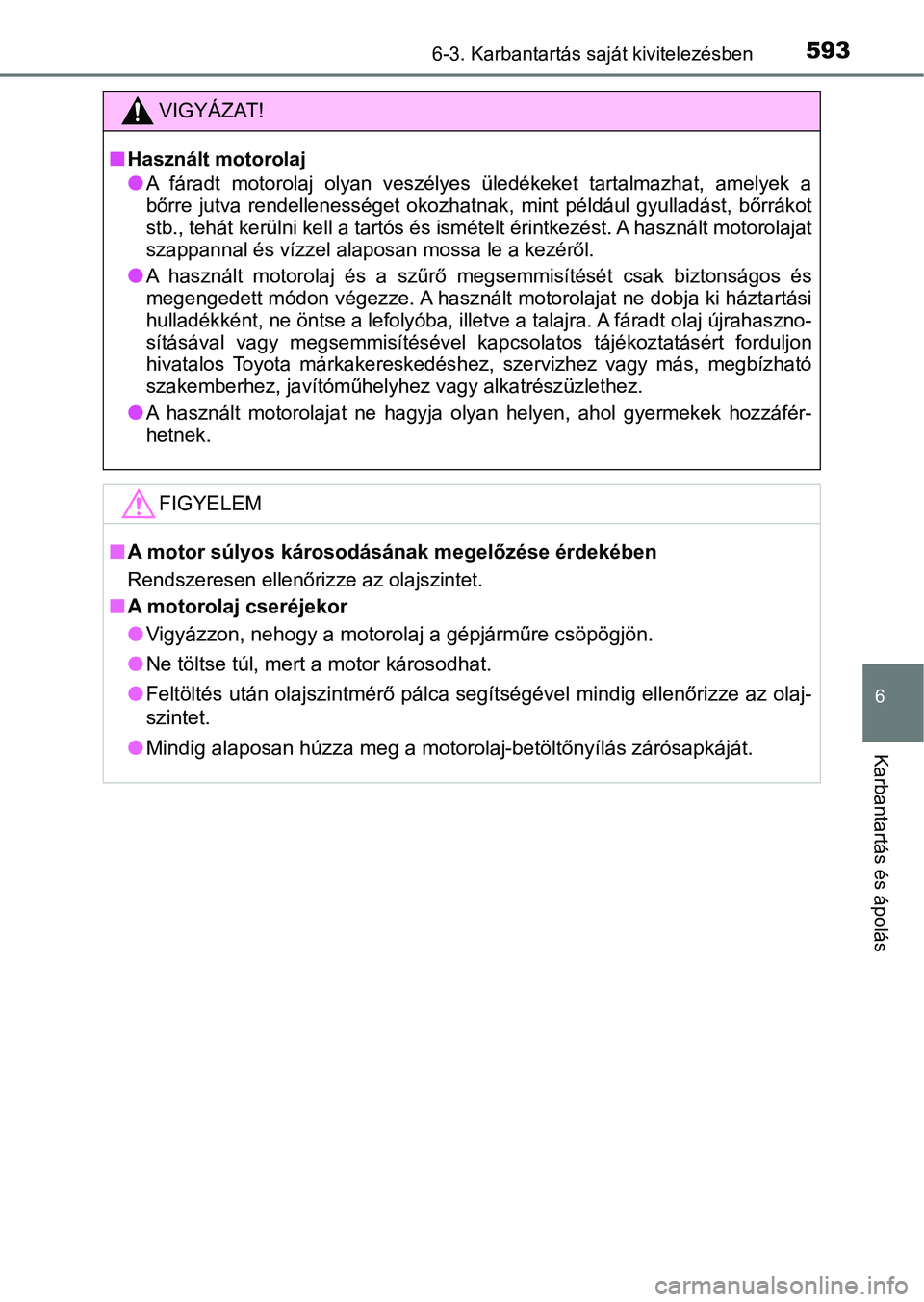

VIGYÁZAT!
nHasznált motorolaj
lA fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, amelyek a
bőrre jutva rendellenességet oko zhatnak, mint például gyulladást, bőrrákot
stb., tehát kerülni kell a tartós és ismételt érintkezést. A ha sznált motorolajat
szappannal és vízzel alaposan mossa le a kezéről.
lA használt motorolaj és a szűrő megsemmisítését csak biztonságo s és
megengedett módon végezze. A használt motorolajat ne dobja ki h áztartási
hulladékként, ne öntse a lefolyóba, illetve a talajra. A fáradt olaj újrahaszno-
sításával vagy megsemmisítésével kapcsolatos tájékoztatásért forduljon
hivatalos Toyota márkakereskedés hez, szervizhez vagy más, megbízható
szakemberhez, javítóműhelyhez vagy alkatrészüzlethez.
lA használt motorolajat ne hagyja olyan helyen, ahol gyermekek h ozzáfér-
hetnek.
FIGYELEM
n A motor súlyos károsodásának megelőzése érdekében
Rendszeresen ellenőriz ze az olajszintet.
nA motorolaj cseréjekor
lVigyázzon, nehogy a motorolaj a gépjárműre csöpögjön.
l Ne töltse túl, mert a motor károsodhat.
l Feltöltés után olajszintmérő pálca segítségével mindig ellenőri zze az olaj-
szintet.
l Mindig alaposan húzza meg a motorolaj-betöltőnyílás zárósapkájá t.

5946-3. Karbantartás saját kivitelezésben

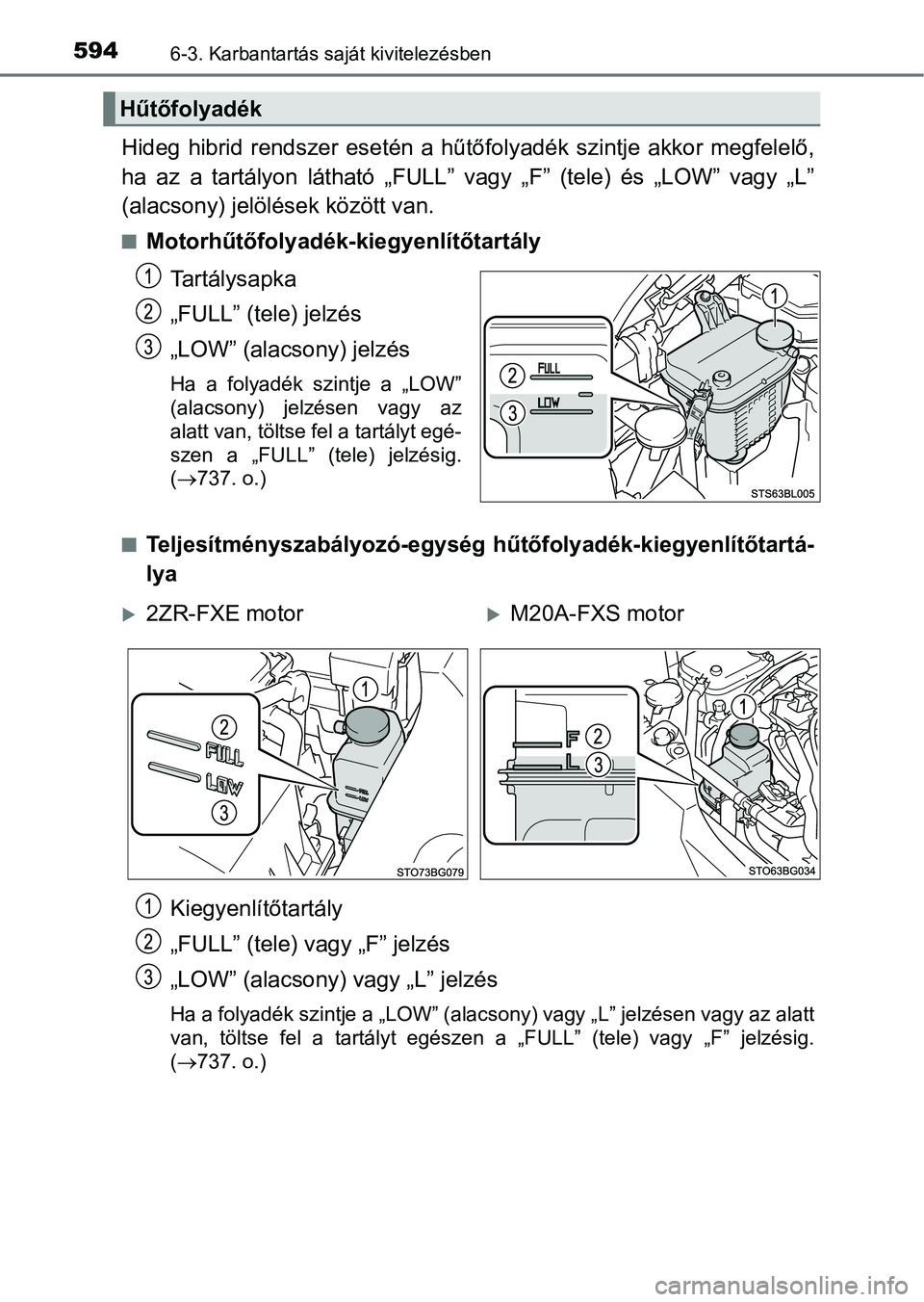

Hideg hibrid rendszer esetén a hűtőfolyadék szintje akkor megfelelő,
ha az a tartályon látható „FULL” vagy „F” (tele) és „LOW” vagy „L”
(alacsony) jelölé sek között van.
nMotorhűtőfolyadék-kiegyenlítőtartály
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az
alatt van, töltse fel a tartályt egé-
szen a „FULL” (tele) jelzésig.
( 737. o.)
n
Teljesítményszabályozó-egység hűtőfolyadék-kiegyenlítőtartá-
lya
Kiegyenlítőtartály
„FULL” (tele) vagy „F” jelzés
„LOW” (alacsony) vagy „L” jelzés
Ha a folyadék szintje a „LOW” (alacsony) vagy „L” jelzésen vagy az alatt
van, töltse fel a tartályt egészen a „FULL” (tele) vagy „F” jel zésig.
(  737. o.)
Hűtőfolyadék
2ZR-FXE motorM20A-FXS motor

5956-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

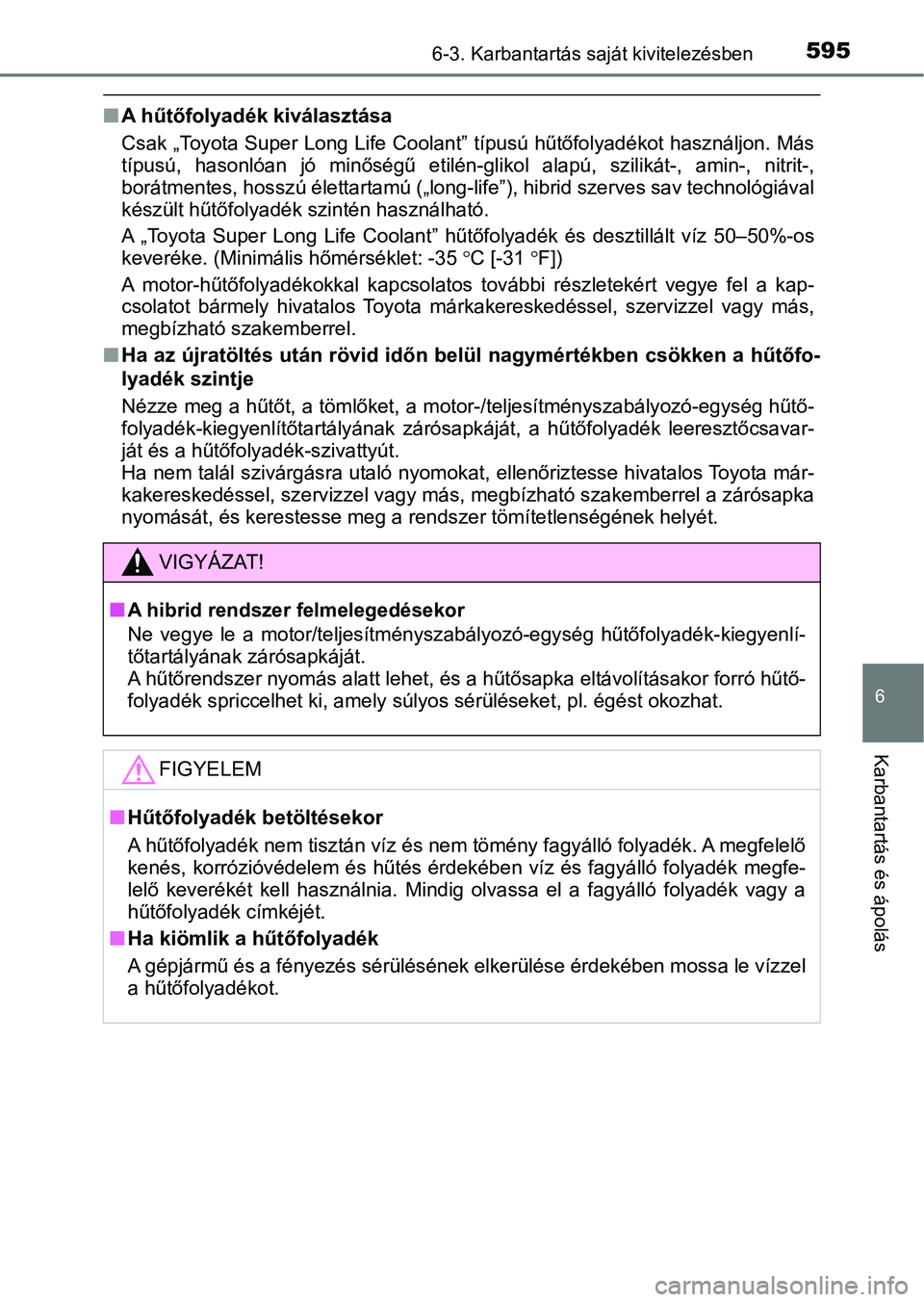

nA hűtőfolyadék kiválasztása
Csak „Toyota Super Long Life Coolant” típusú hűtőfolyadékot has ználjon. Más
típusú, hasonlóan jó minőségű etilén-glikol alapú, szilikát-, a min-, nitrit-,
borátmentes, hosszú élettartamú („long-life”), hibrid szerves sav technológiával
készült hűtőfolyadék szintén használható.
A „Toyota Super Long Life Coolant” hűtőfolyadék és desztillált víz 50–50%-os
keveréke. (Minimális hőmérséklet: -35 C [-31 F])
A motor-hűtőfolyadékokkal kapcso latos további részletekért vegye fel a kap-
csolatot bármely hivatalos Toyot a márkakereskedéssel, szervizze l vagy más,
megbízható szakemberrel.
n Ha az újratöltés után rövid id őn belül nagymértékben csökken a hűtőfo-
lyadék szintje
Nézze meg a hűtőt, a tömlőket, a motor-/teljesítményszabályozó- egység hűtő-
folyadék-kiegyenlítőtartályának z árósapkáját, a hűtőfolyadék leeresztőcsavar-
ját és a hűtőfolyadék-szivattyút.
Ha nem talál szivárgásra utaló nyomokat, ellenőriztesse hivatal os Toyota már-
kakereskedéssel, szervizzel vagy más, megbízható szakemberrel a zárósapka
nyomását, és kerestesse meg a rendszer tömítetlenségének helyét .
VIGYÁZAT!
nA hibrid rendszer felmelegedésekor
Ne vegye le a motor/teljesítményszabályozó-egység hűtőfolyadék- kiegyenlí-
tőtartályának zárósapkáját.
A hűtőrendszer nyomás alatt lehet, é s a hűtősapka eltávolításakor forró hűtő-
folyadék spriccelhet ki, amely s úlyos sérüléseket, pl. égést okozhat.
FIGYELEM
nHűtőfolyadék betöltésekor
A hűtőfolyadék nem tisztán víz és nem tömény fagyálló folyadék. A megfelelő
kenés, korrózióvédelem és hűtés é rdekében víz és fagyálló folyadék megfe-
lelő keverékét kell használnia. M indig olvassa el a fagyálló folyadék vagy a
hűtőfolyadék címkéjét.
n Ha kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülés ének elkerülése érdekében mossa le vízzel
a hűtőfolyadékot.

5966-3. Karbantartás saját kivitelezésben

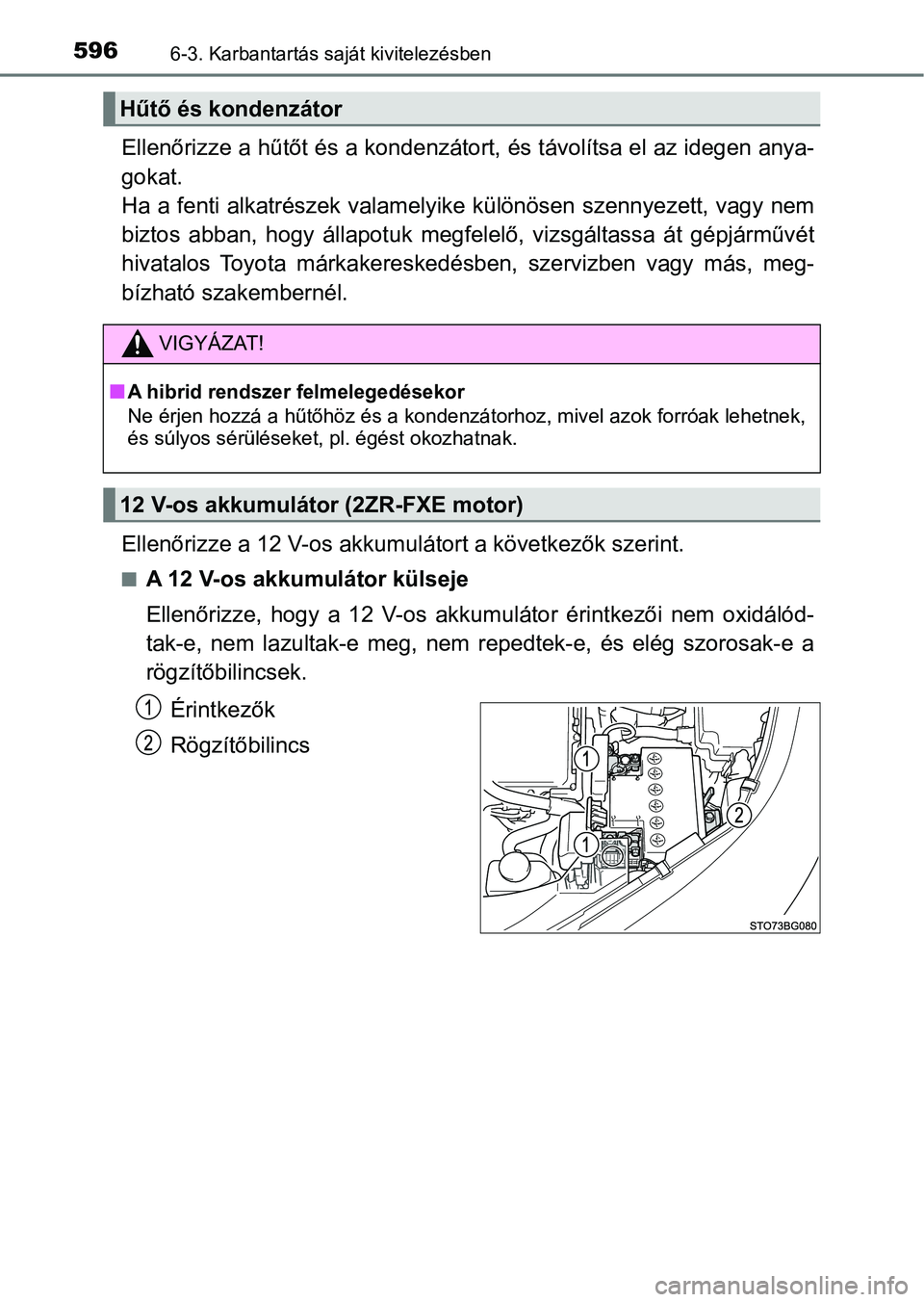

Ellenőrizze a hűtőt és a kondenzátort, és távolítsa el az idegen anya-
gokat.
Ha a fenti alkatrészek valamelyike különösen szennyezett, vagy nem
biztos abban, hogy állapotuk megfe lelő, vizsgáltassa át gépjárművét
hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
bízható szakembernél.
Ellenőrizze a 12 V-os akkumul átort a következők szerint.
nA 12 V-os akkumulátor külseje
Ellenőrizze, hogy a 12 V-os akkum ulátor érintkezői nem oxidálód-
tak-e, nem lazultak-e meg, nem repedtek-e, és elég szorosak-e a
rögzítőbilincsek.
Érintkezők
Rögzítőbilincs
Hűtő és kondenzátor
VIGYÁZAT!
nA hibrid rendszer felmelegedésekor
Ne érjen hozzá a hűtőhöz és a kondenzátorhoz, mivel azok forróa k lehetnek,
és súlyos sérüléseket, pl. égést okozhatnak.
12 V-os akkumulátor (2ZR-FXE motor)

5976-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

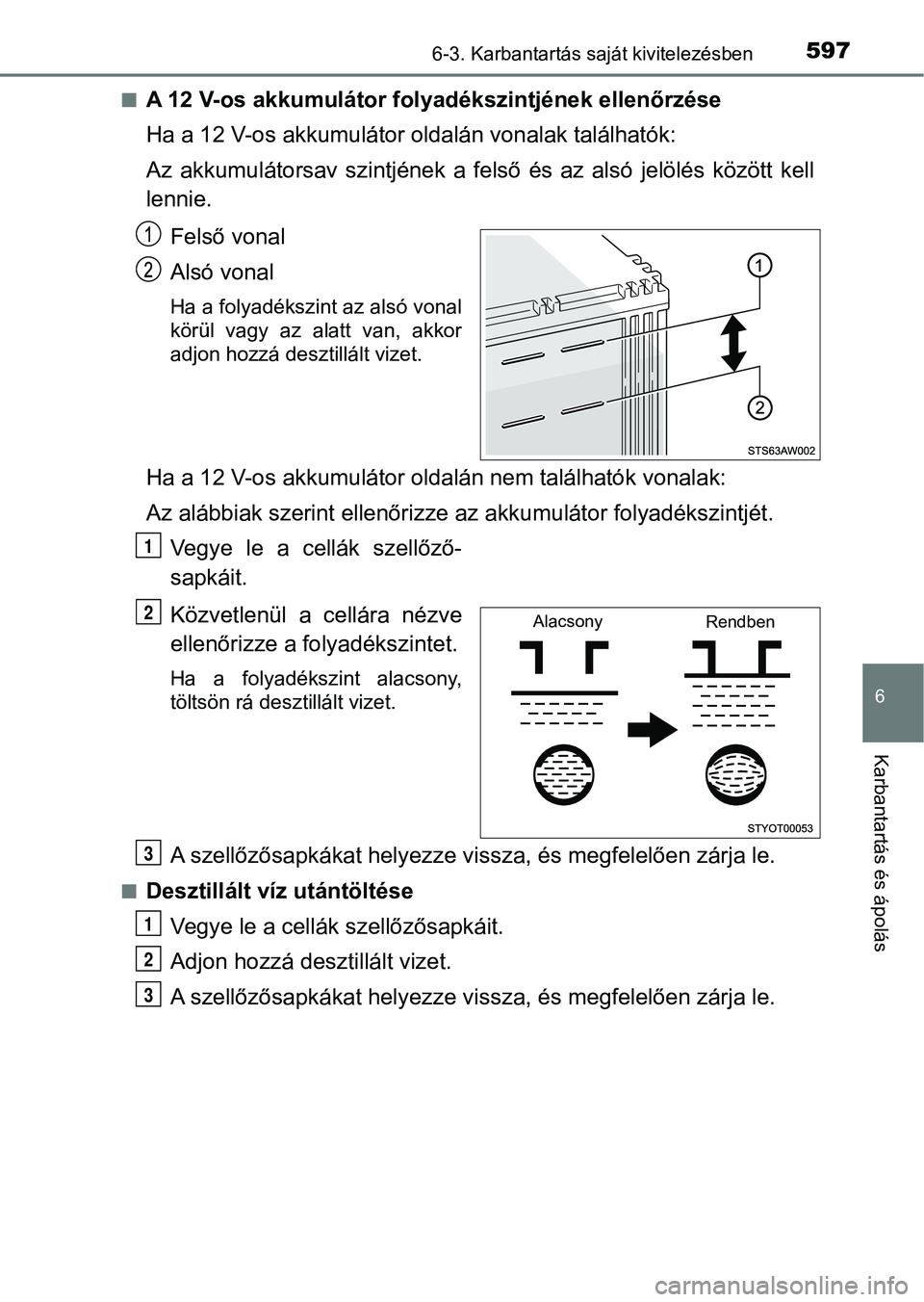

nA 12 V-os akkumulátor folyadékszintjének ellenőrzése
Ha a 12 V-os akkumulátor oldalán vonalak találhatók:
Az akkumulátorsav szintjének a felső és az alsó jelölés között kell
lennie.
Felső vonal
Alsó vonal
Ha a folyadékszint az alsó vonal
körül vagy az alatt van, akkor
adjon hozzá desztillált vizet.
Ha a 12 V-os akkumulátor old alán nem találhatók vonalak:
Az alábbiak szer int ellenőrizze az akkum ulátor folyadékszintjét.
Vegye le a cellák szellőző-
sapkáit.
Közvetlenül a cellára nézve
ellenőrizze a folyadékszintet.
Ha a folyadékszint alacsony,
töltsön rá desztillált vizet.
A szellőzősapkákat helyezze vissza, és megfelelően zárja le.
nDesztillált víz utántöltése Vegye le a cellák szellőzősapkáit.
Adjon hozzá desztillált vizet.
A szellőzősapkákat helyezze vissza, és megfelelően zárja le.
1
Alacsony RendbenO
P
N
O
P

5986-3. Karbantartás saját kivitelezésben

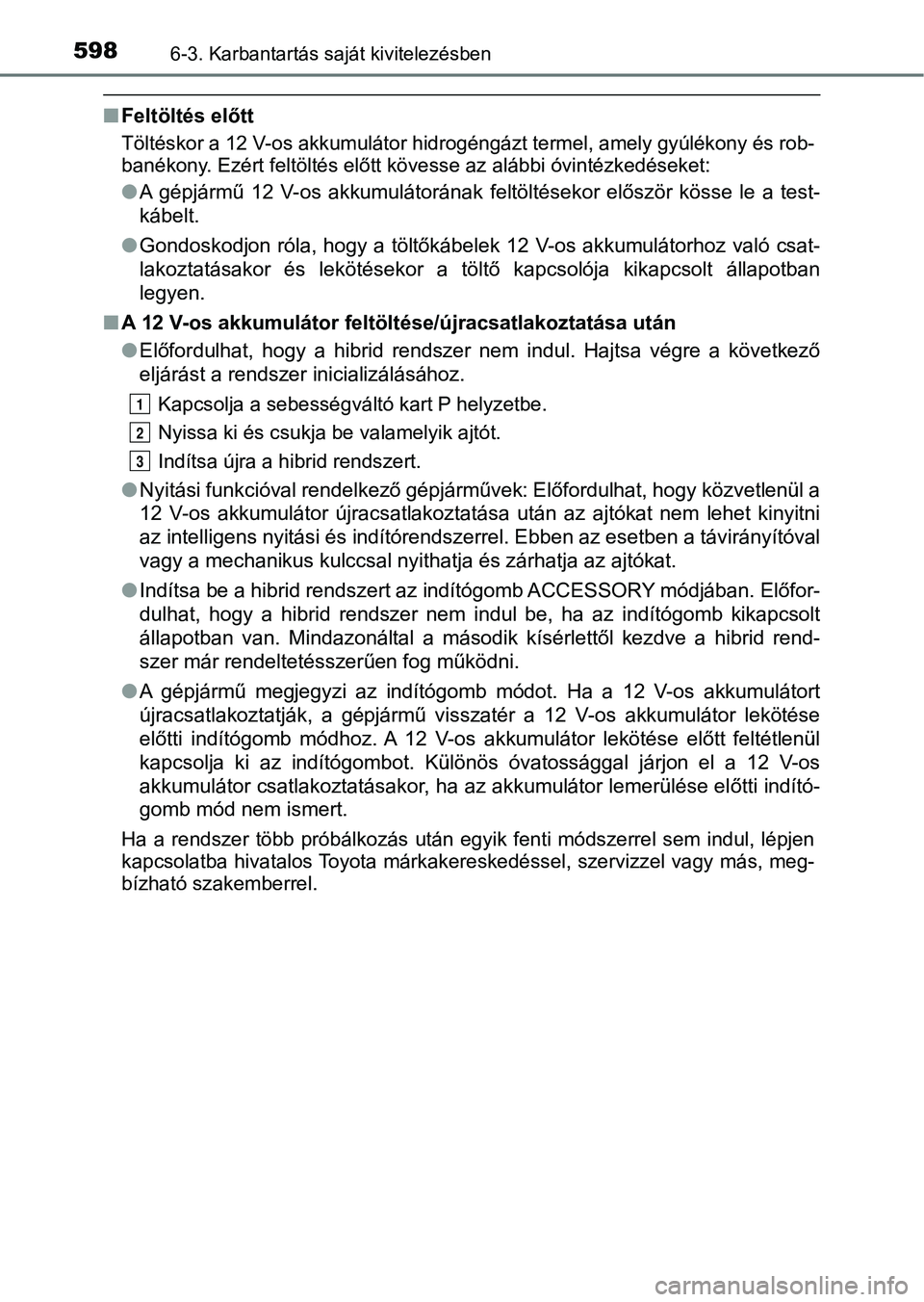

nFeltöltés előtt
Töltéskor a 12 V-os akkumulátor hidrogéngázt termel, amely gyúlékony és rob-
banékony. Ezért feltöltés előtt kö vesse az alábbi óvintézkedéseket:
lA gépjármű 12 V-os akkumulátorának feltöltésekor először kösse le a test-
kábelt.
l Gondoskodjon róla, hogy a töltőkábelek 12 V-os akkumulátorhoz való csat-
lakoztatásakor és lekötésekor a töltő kapcsolója kikapcsolt áll apotban
legyen.
n A 12 V-os akkumulátor feltöltése/újracsatlakoztatása után
lElőfordulhat, hogy a hibrid rendszer nem indul. Hajtsa végre a következő
eljárást a rendszer inicializálásához.
Kapcsolja a sebességv áltó kart P helyzetbe.
Nyissa ki és csukja be valamelyik ajtót.
Indítsa újra a hibrid rendszert.
l Nyitási funkcióval rendelkező gépjárművek: Előfordulhat, hogy közvetlenül a
12 V-os akkumulátor újracsatlakoztatása után az ajtókat nem leh et kinyitni
az intelligens nyitási és indítórendszerrel. Ebben az esetben a távirányítóval
vagy a mechanikus kulccsal nyithatja és zárhatja az ajtókat.
l Indítsa be a hibrid rendszert az indítógomb ACCESSORY módjában. Előfor-
dulhat, hogy a hibrid rendszer nem indul be, ha az indítógomb k ikapcsolt
állapotban van. Mindazonáltal a második kísérlettől kezdve a hi brid rend-
szer már rendeltetésszerűen fog működni.
l A gépjármű megjegyzi az indítógomb módot. Ha a 12 V-os akkumulá tort
újracsatlakoztatják, a gépjármű visszatér a 12 V-os akkumulátor lekötése
előtti indítógomb módhoz. A 12 V-os akkumulátor lekötése előtt feltétlenül
kapcsolja ki az indítógombot. Különös óvatossággal járjon el a 12 V-os
akkumulátor csatlakoztatásakor, ha az akkumulátor lemerülése el őtti indító-
gomb mód nem ismert.
Ha a rendszer több próbálkozás után egyik fenti módszerrel sem indul, lépjen
kapcsolatba hivatalos Toyota márkakereskedéssel, szervizzel vag y más, meg-
bízható szakemberrel.
1
2
3

5996-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

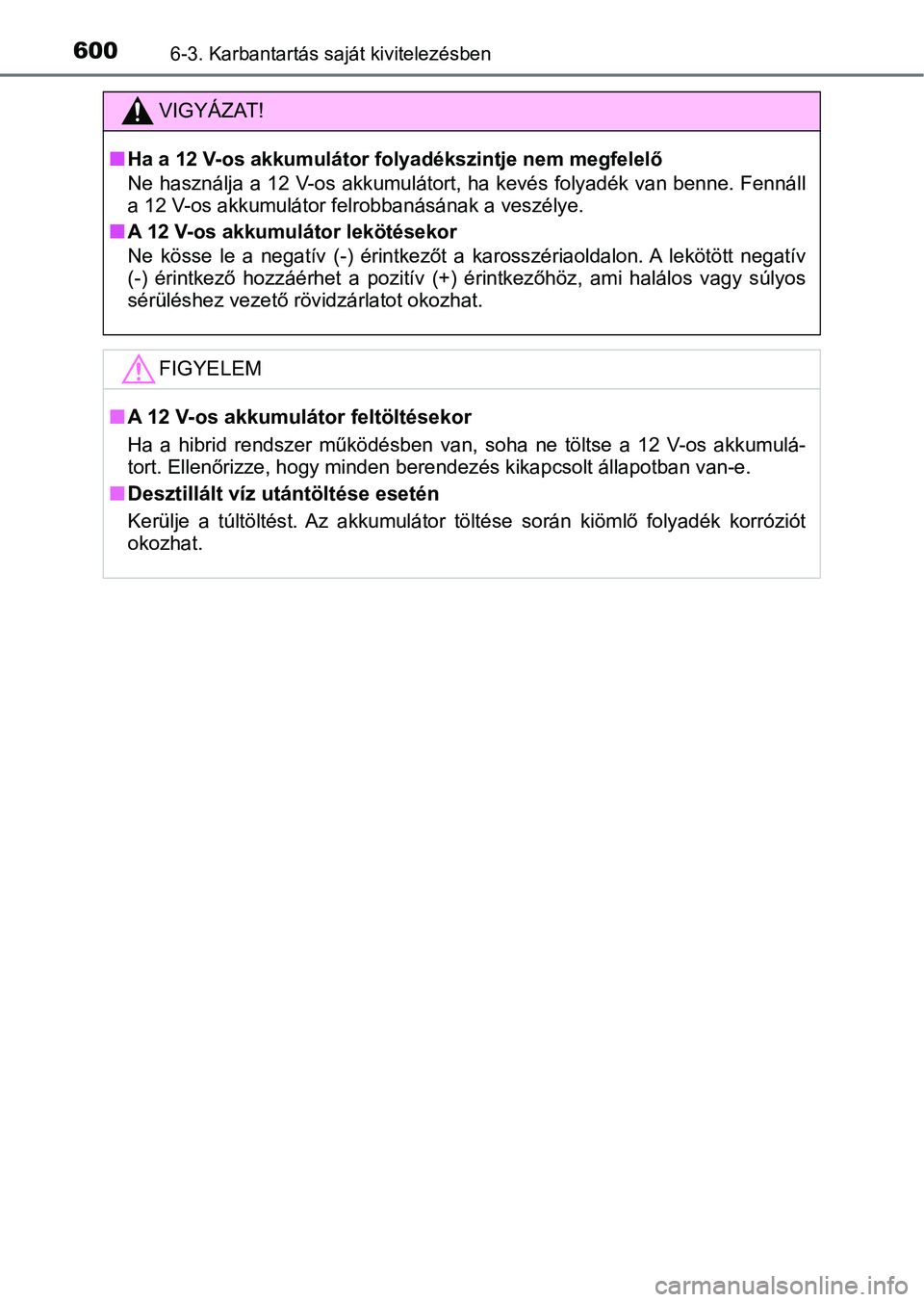

VIGYÁZAT!

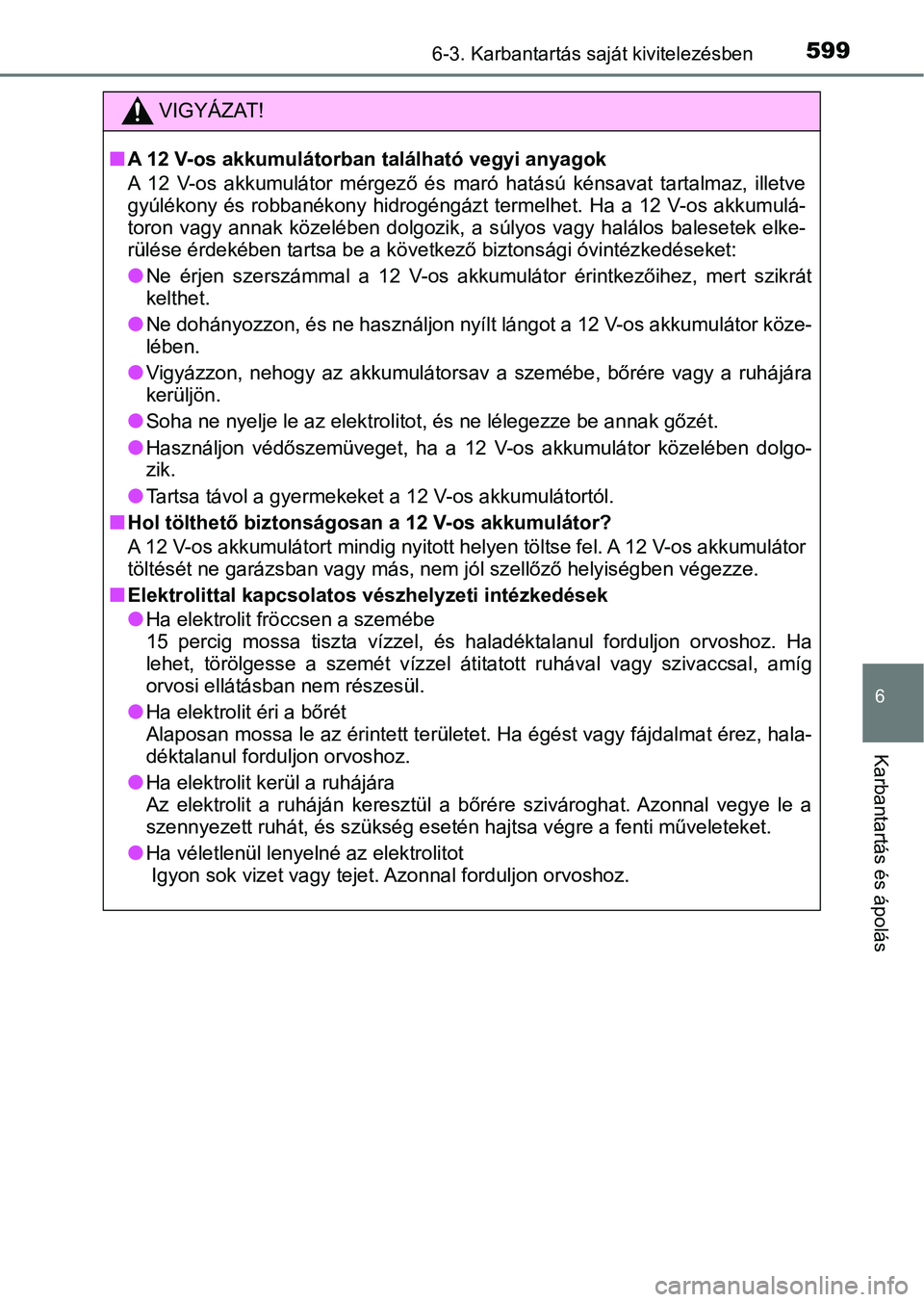

nA 12 V-os akkumulátorban található vegyi anyagok
A 12 V-os akkumulátor mérgező és maró hatású kénsavat tartalmaz, illetve
gyúlékony és robbanékony hidrogéngázt termelhet. Ha a 12 V-os a kkumulá-
toron vagy annak közelében dolgozik , a súlyos vagy halálos balesetek elke-
rülése érdekében tartsa be a köve tkező biztonsági óvintézkedéseket:
lNe érjen szerszámmal a 12 V-os akk umulátor érintkezőihez, mert szikrát
kelthet.
lNe dohányozzon, és ne használjon nyílt lángot a 12 V-os akkumulátor köze-
lében.
lVigyázzon, nehogy az akkumulátors av a szemébe, bőrére vagy a ruhájára
kerüljön.
lSoha ne nyelje le az elektroli tot, és ne lélegezze be annak gőzét.
lHasználjon védőszemüveget, ha a 12 V-os akkumulátor közelében dolgo-
zik.
lTartsa távol a gyermekeket a 12 V-os akkumulátortól.
nHol tölthető biztonságosan a 12 V-os akkumulátor?
A 12 V-os akkumulátort mindig nyitott helyen töltse fel. A 12 V -os akkumulátor
töltését ne garázsban vagy más , nem jól szellőző helyiségben vé gezze.
nElektrolittal kapcsolatos vészhelyzeti intézkedések
lHa elektrolit fröccsen a szemébe
15 percig mossa tiszta vízzel, és haladéktalanul forduljon orvo shoz. Ha
lehet, törölgesse a szemét vízz el átitatott ruhával vagy szivaccsal, amíg
orvosi ellátásban nem részesül.
lHa elektrolit éri a bőrét
Alaposan mossa le az érintett terü letet. Ha égést vagy fájdalmat érez, hala-
déktalanul fordul jon orvoshoz.
lHa elektrolit kerül a ruhájára
Az elektrolit a ruháján keresztül a bőrére szivároghat. Azonnal vegye le a
szennyezett ruhát, és szükség esetén hajtsa végre a fenti műveleteket.
lHa véletlenül lenyel né az elektrolitot
Igyon sok vizet vagy tejet. Azonnal forduljon orvoshoz.

6006-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
nHa a 12 V-os akkumulátor folyadékszintje nem megfelelő
Ne használja a 12 V-os akkumulátort, ha kevés folyadék van benne. Fennáll
a 12 V-os akkumulátor felrobbanásának a veszélye.
nA 12 V-os akkumulátor lekötésekor
Ne kösse le a negatív (-) érintke zőt a karosszériaoldalon. A lekötött negatív
(-) érintkező hozzáérhet a pozitív (+) érintkezőhöz, ami halálos vagy súlyos
sérüléshez vezető rövidzárlatot okozhat.
FIGYELEM
n A 12 V-os akkumulátor feltöltésekor
Ha a hibrid rendszer működésben van, soha ne töltse a 12 V-os a kkumulá-
tort. Ellenőrizze, hogy minden berendezés kikapcsolt állapotban van-e.
nDesztillált víz utántöltése esetén
Kerülje a túltöltést. Az akkumulátor töltése során kiömlő folya dék korróziót
okozhat.
