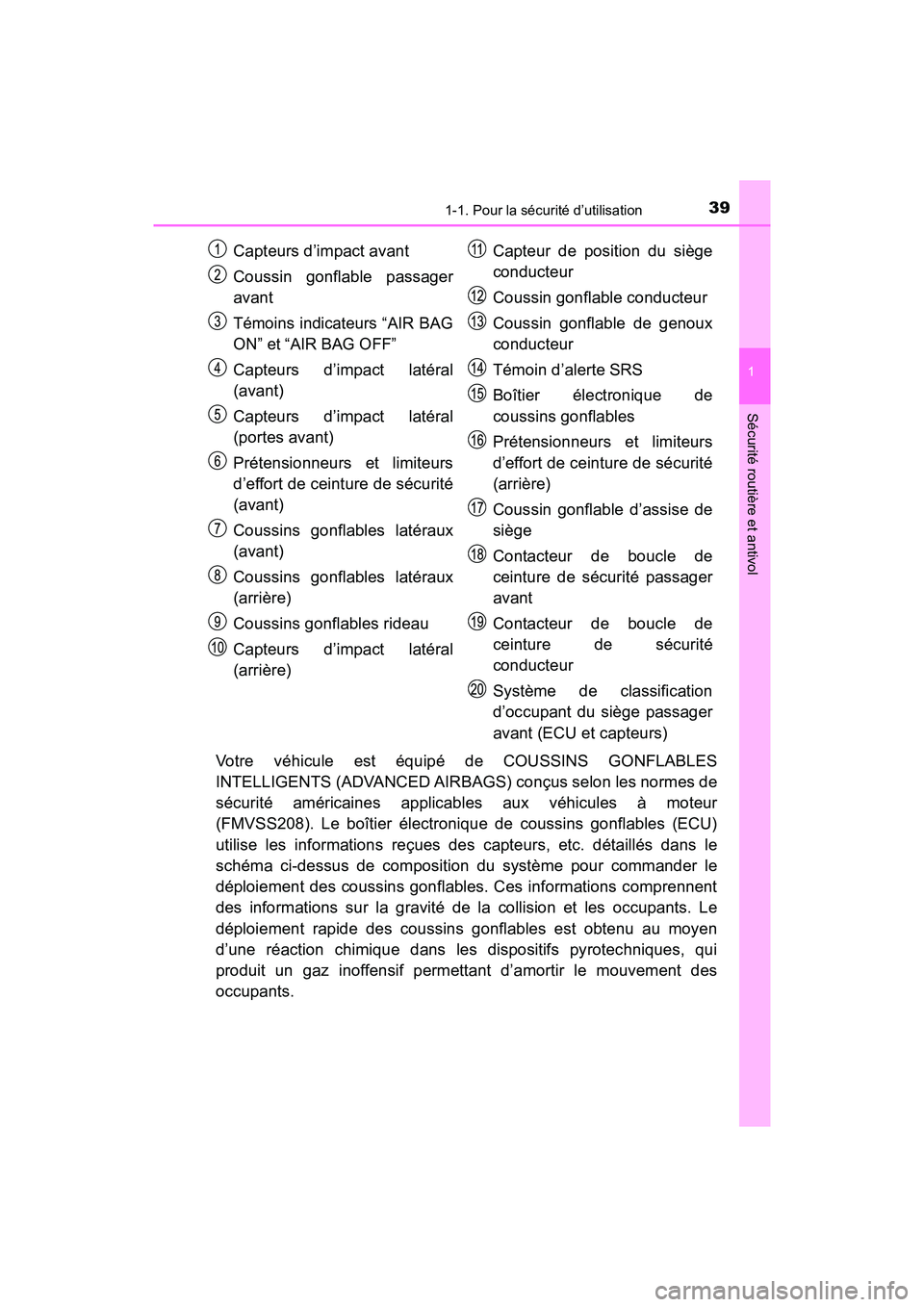

391-1. Pour la sécurité d’utilisation
1
Sécurité routière et antivol
C-HR_OM_USA_OM10634D
Votre véhicule est équipé de COUSSINS GONFLABLES
INTELLIGENTS (ADVANCED AIRBAGS) conçus selon les normes de
sécurité américaines applicables aux véhicules à moteur
(FMVSS208). Le boîtier électronique de coussins gonflables (ECU)
utilise les informations reçues des capteurs, etc. détaillés dans le
schéma ci-dessus de composition du système pour commander le
déploiement des coussins gonflables. Ces informations comprennent
des informations sur la gravité de la collision et les occupants. Le
déploiement rapide des coussins gonflables est obtenu au moyen
d’une réaction chimique dans les dispositifs pyrotechniques, qui
produit un gaz inoffensif permettant d’amortir le mouvement des
occupants.Capteurs d’impact avant
Coussin gonflable passager
avant
Témoins indicateurs “AIR BAG
ON” et “AIR BAG OFF”
Capteurs d’impact latéral
(avant)
Capteurs d’impact latéral
(portes avant)
Prétensionneurs et limiteurs
d’effort de ceinture de sécurité
(avant)
Coussins gonflables latéraux
(avant)
Coussins gonflables latéraux
(arrière)
Coussins gonflables rideau
Capteurs d’impact latéral
(arrière)
Capteur de position du siège
conducteur
Coussin gonflable conducteur
Coussin gonflable de genoux
conducteur
Témoin d’alerte SRS
Boîtier électronique de
coussins gonflables
Prétensionneurs et limiteurs
d’effort de ceinture de sécurité
(arrière)
Coussin gonflable d’assise de
siège
Contacteur de boucle de
ceinture de sécurité passager
avant
Contacteur de boucle de
ceinture de sécurité
conducteur
Système de classification
d’occupant du siège passager
avant (ECU et capteurs)

401-1. Pour la sécurité d’utilisation
C-HR_OM_USA_OM10634D
AVERTISSEMENT
■Précautions avec les coussins gonflables SRS
Respectez les précautions suivantes concernant les coussins gonflables
SRS.
À défaut, des blessures graves, voire mortelles, pourraient s’ensuivre.
●Le conducteur et tous les passagers à bord du véhicule doivent porter leur
ceinture de sécurité correctement.
Les coussins gonflables SRS sont des dispositifs de protection
complémentaires aux ceintures de sécurité.
● Le coussin gonflable SRS conducteur se déploie avec une puissance
considérable et peut occasionner des blessures graves, voire mortelles,
notamment lorsque le conducteur se trouve très près du coussin
gonflable. L’autorité fédérale chargée de la sécurité routière aux États-
Unis, la NHTSA (National Highway Traffic Safety Administration) conseille:
Sachant que la zone de danger pour le coussin gonflable conducteur se
trouve dans les premiers 2 à 3 in. (50 à 75 mm) du déploiement, placez-
vous à 10 in. (250 mm) du coussin gonflable conducteur pour garantir
une marge de sécurité suffisante. Cette distance est à mesurer entre le
moyeu du volant de direction et le sternum. Si vous êtes assis à moins de
10 in. (250 mm), vous pouvez changer votre position de conduite de
plusieurs façons:
• Reculez votre siège le plus possible, tout en continuant à pouvoir
atteindre confortablement les pédales.
• Inclinez légèrement le dossier du siège. Bien que les véhicules soient différents les uns des autres, la plupart
des conducteurs peuvent s’asseoir à une distance de 10 in. (250 mm),
même avec le siège conducteur complètement avancé, simplement en
inclinant un peu le dossier de siège. Si vous avez des difficultés à voir
la route après avoir incliné votre siège, utilisez un coussin ferme et
antidérapant pour vous rehausser ou, si votre véhicule est équipé du
réglage en hauteur du siège, remontez-le.
• Si votre volant de direction est réglable, inclinez-le vers le bas. Cela
vous permet d’orienter le coussin gonflable vers votre buste plutôt que
vers la tête et le cou.
Le siège doit être réglé selon les recommandations de la NHTSA ci-
dessus, tout en conservant le contrôle des pédales et du volant, et la vue
des commandes au tableau de bord.

411-1. Pour la sécurité d’utilisation
1
Sécurité routière et antivol
C-HR_OM_USA_OM10634D
AVERTISSEMENT
■Précautions avec les coussins gonflables SRS
●Le coussin gonflable SRS passager avant se déploie également avec une
puissance considérable et peut occasionner des blessures graves, voire
mortelles, notamment lorsque le passager avant se trouve très près du
coussin gonflable. Le siège du passager avant doit se trouver le plus loin
possible du coussin gonflable et le dossier doit être réglé de manière à ce
que le passager avant soit assis bien droit.
● Le déploiement d’un coussin gonflable peut infliger des blessures graves,
voire mortelles, aux nourrissons et aux enfants mal assis et/ou mal
attachés. Installez dans un siège de sécurité enfant les enfants trop jeunes
pour pouvoir utiliser la ceinture de sécurité. Toyota recommande vivement
que tous les nourrissons et enfants soient installés dans les sièges arrière
du véhicule et convenablement attachés. Les sièges arrière sont plus sûrs
pour les nourrissons et les enfants que le siège passager avant. ( P. 6 0 )
●Si vous attachez une rallonge de
ceinture de sécurité aux boucles des
ceintures de sièges avant, mais pas au
pêne de la ceinture de sécurité
proprement dite, les coussins
gonflables SRS frontaux déterminent
que le conducteur et le passager avant
portent leur ceinture de sécurité, alors
même qu’elle n’est pas attachée. Dans
ce cas, les coussins gonflables SRS
frontaux risquent de ne pas se déployer
correctement en cas de collision,
causant des blessures graves, voire
mortelles. Veillez à porter la ceinture de
sécurité avec la rallonge de ceinture de
sécurité.

421-1. Pour la sécurité d’utilisation
C-HR_OM_USA_OM10634D
AVERTISSEMENT
■Précautions avec les coussins gonflables SRS
●Ne pas s’asseoir sur le bord du siège et
ne pas s’appuyer contre la planche de
bord.
● Ne pas laisser un enfant rester debout
devant le coussin gonflable SRS
passager avant ni assis sur les genoux
du passager avant.
● Ne pas laisser les occupants des sièges
avant voyager avec un objet sur les
genoux.
● Ne pas s’appuyer contre la porte, contre
le rail latéral de toit ou contre les
montants avant, latéraux et arrière.
● Ne laissez personne s’agenouiller face
à la portière sur les sièges du passager
ou sortir la tête ou les mains à
l’extérieur du véhicule.

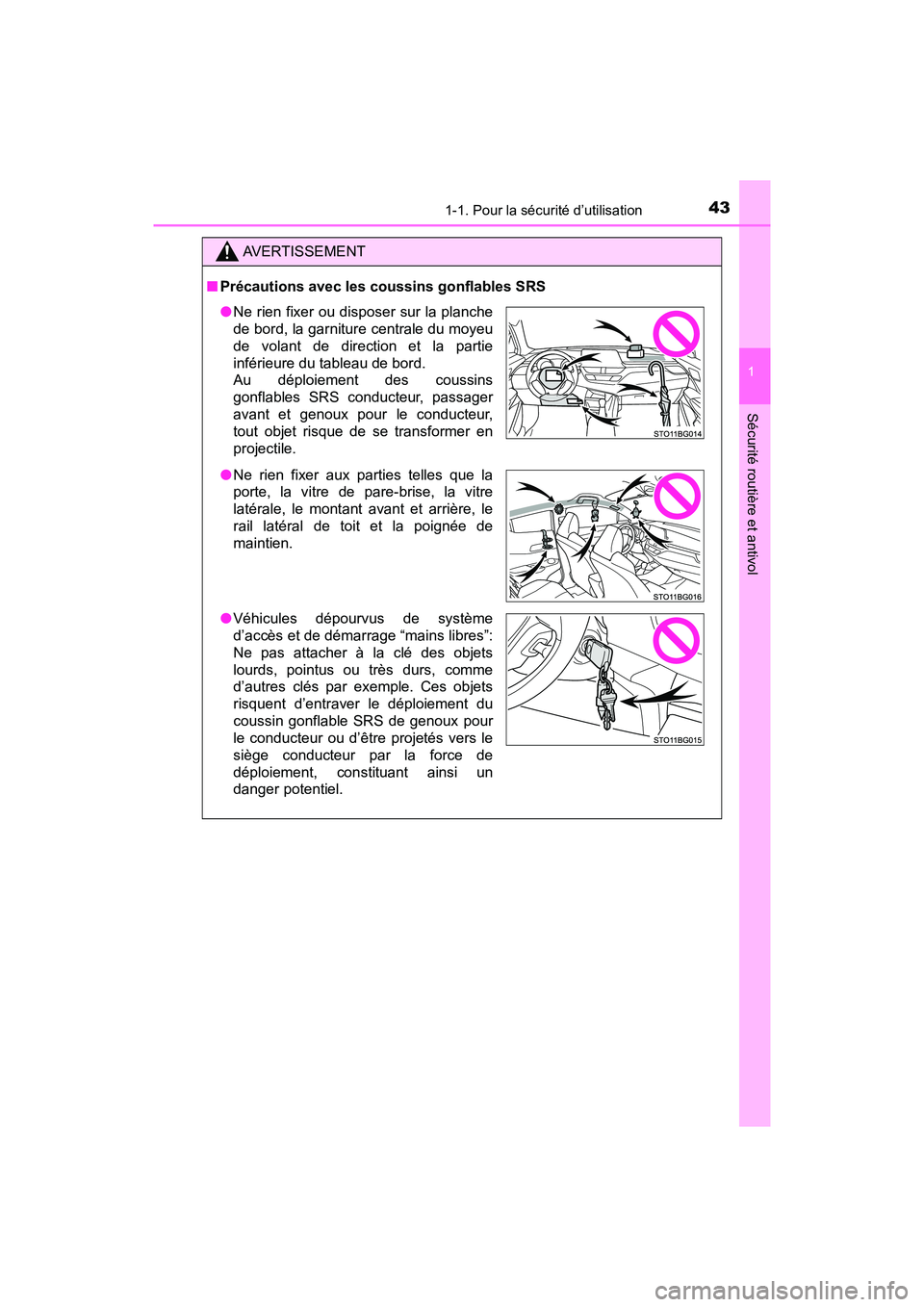

431-1. Pour la sécurité d’utilisation
1
Sécurité routière et antivol
C-HR_OM_USA_OM10634D
AVERTISSEMENT
■Précautions avec les coussins gonflables SRS
●Ne rien fixer ou disposer sur la planche
de bord, la garniture centrale du moyeu
de volant de direction et la partie
inférieure du tableau de bord.
Au déploiement des coussins
gonflables SRS conducteur, passager
avant et genoux pour le conducteur,
tout objet risque de se transformer en
projectile.
● Ne rien fixer aux parties telles que la
porte, la vitre de pare-brise, la vitre
latérale, le montant avant et arrière, le
rail latéral de toit et la poignée de
maintien.
● Véhicules dépourvus de système
d’accès et de démarrage “mains libres”:
Ne pas attacher à la clé des objets
lourds, pointus ou très durs, comme
d’autres clés par exemple. Ces objets
risquent d’entraver le déploiement du
coussin gonflable SRS de genoux pour
le conducteur ou d’être projetés vers le
siège conducteur par la force de
déploiement, constituant ainsi un
danger potentiel.

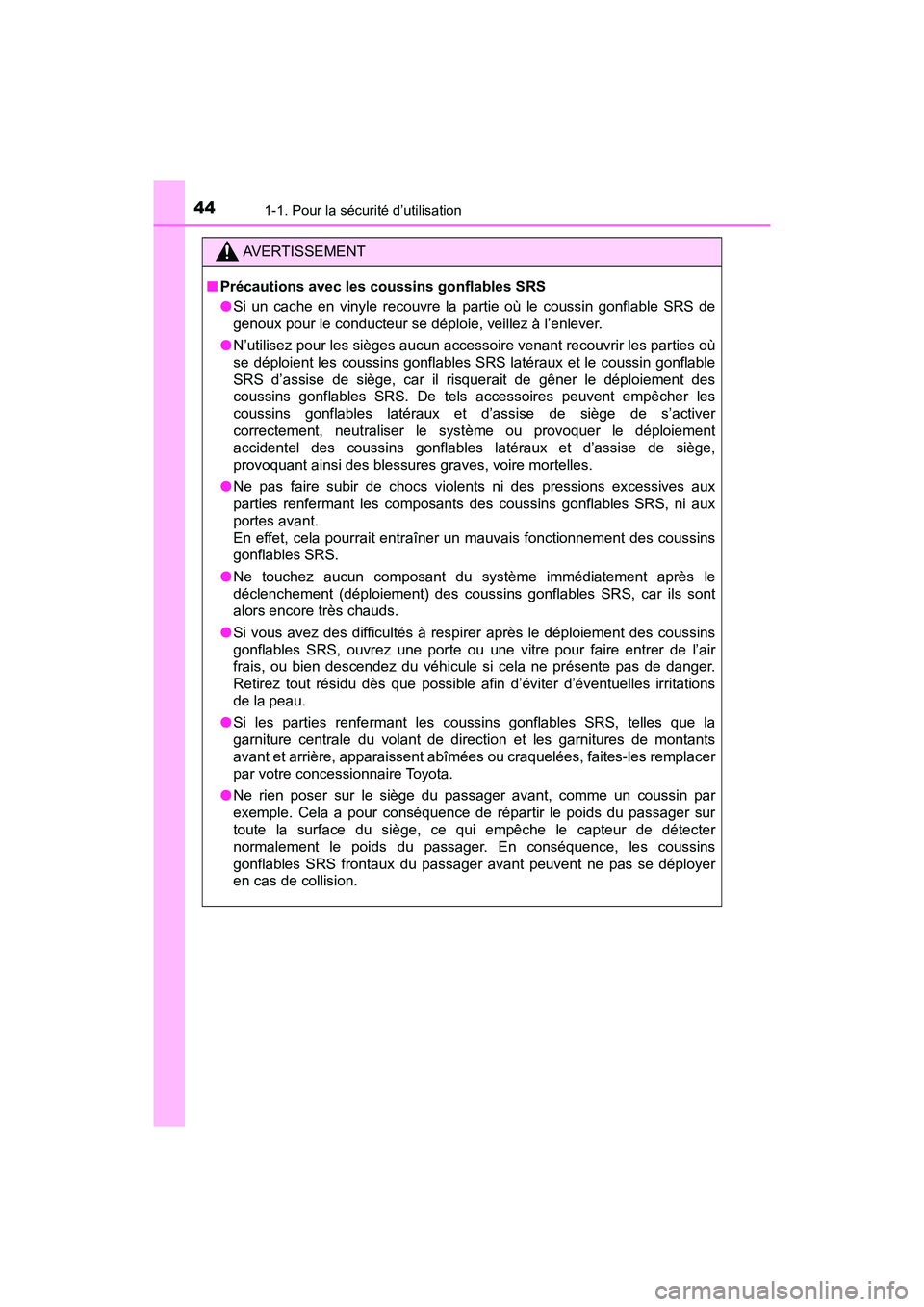

441-1. Pour la sécurité d’utilisation
C-HR_OM_USA_OM10634D
AVERTISSEMENT
■Précautions avec les coussins gonflables SRS
●Si un cache en vinyle recouvre la partie où le coussin gonflable SRS de
genoux pour le conducteur se déploie, veillez à l’enlever.
● N’utilisez pour les sièges aucun accessoire venant recouvrir les parties où
se déploient les coussins gonflables SRS latéraux et le coussin gonflable
SRS d’assise de siège, car il risquerait de gêner le déploiement des
coussins gonflables SRS. De tels accessoires peuvent empêcher les
coussins gonflables latéraux et d’assise de siège de s’activer
correctement, neutraliser le système ou provoquer le déploiement
accidentel des coussins gonflables latéraux et d’assise de siège,
provoquant ainsi des blessures graves, voire mortelles.
● Ne pas faire subir de chocs violents ni des pressions excessives aux
parties renfermant les composants des coussins gonflables SRS, ni aux
portes avant.
En effet, cela pourrait entraîner un mauvais fonctionnement des coussins
gonflables SRS.
● Ne touchez aucun composant du système immédiatement après le
déclenchement (déploiement) des cous sins gonflables SRS, car ils sont
alors encore très chauds.
● Si vous avez des difficultés à respirer après le déploiement des coussins
gonflables SRS, ouvrez une porte ou une vitre pour faire entrer de l’air
frais, ou bien descendez du véhicule si cela ne présente pas de danger.
Retirez tout résidu dès que possible afin d’éviter d’éventuelles irritations
de la peau.
● Si les parties renfermant les coussins gonflables SRS, telles que la
garniture centrale du volant de direction et les garnitures de montants
avant et arrière, apparaissent abîmées ou craquelées, faites-les remplacer
par votre concessionnaire Toyota.
● Ne rien poser sur le siège du passager avant, comme un coussin par
exemple. Cela a pour conséquence de répartir le poids du passager sur
toute la surface du siège, ce qui empêche le capteur de détecter
normalement le poids du passager. En conséquence, les coussins
gonflables SRS frontaux du passager avant peuvent ne pas se déployer
en cas de collision.

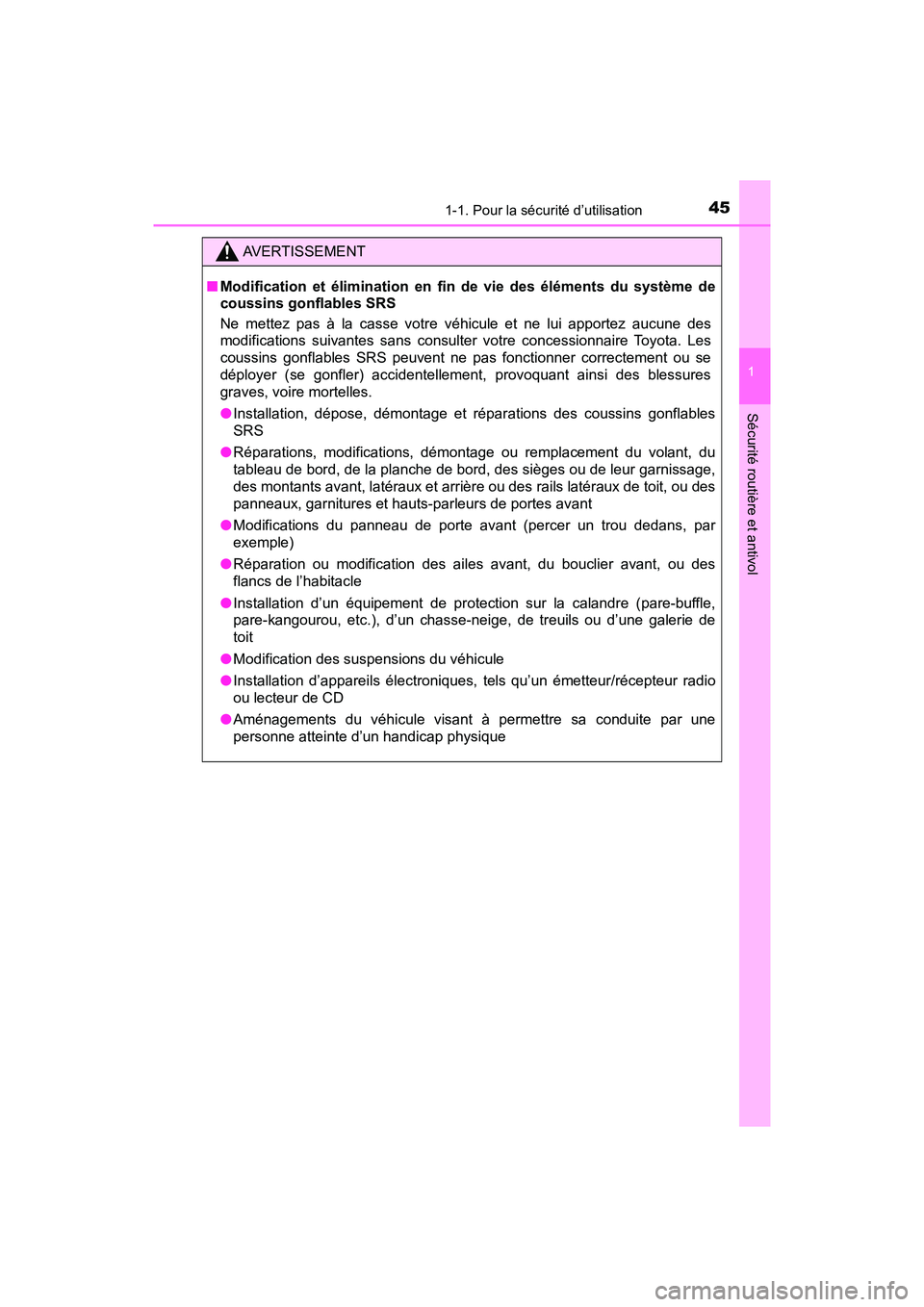

451-1. Pour la sécurité d’utilisation
1
Sécurité routière et antivol
C-HR_OM_USA_OM10634D
AVERTISSEMENT
■Modification et élimination en fin de vie des éléments du système de
coussins gonflables SRS
Ne mettez pas à la casse votre véhicule et ne lui apportez aucune des
modifications suivantes sans consulter votre concessionnaire Toyota. Les
coussins gonflables SRS peuvent ne pas fonctionner correctement ou se
déployer (se gonfler) accidentellement, provoquant ainsi des blessures
graves, voire mortelles.
● Installation, dépose, démontage et réparations des coussins gonflables
SRS
● Réparations, modifications, démontage ou remplacement du volant, du
tableau de bord, de la planche de bord, des sièges ou de leur garnissage,
des montants avant, latéraux et arrière ou des rails latéraux de toit, ou des
panneaux, garnitures et hauts-parleurs de portes avant
● Modifications du panneau de porte avant (percer un trou dedans, par
exemple)
● Réparation ou modification des ailes avant, du bouclier avant, ou des
flancs de l’habitacle
● Installation d’un équipement de protection sur la calandre (pare-buffle,
pare-kangourou, etc.), d’un chasse-neige, de treuils ou d’une galerie de
toit
● Modification des suspensions du véhicule
● Installation d’appareils électroniques, tels qu’un émetteur/récepteur radio
ou lecteur de CD
● Aménagements du véhicule visant à permettre sa conduite par une
personne atteinte d’un handicap physique

461-1. Pour la sécurité d’utilisation
C-HR_OM_USA_OM10634D
■Si les coussins gonflables SRS se déploient (se gonflent)
●Il peut arriver que les coussins gonflables SRS provoquent des blessures
bénignes (abrasions, brûlures, ecchymoses, etc.) du fait de leur
déploiement (gonflage) ultra-rapide sous l’action des gaz chauds.
● Le déploiement s’accompagne d’une puissante détonation et d’une
poussière blanche.
● Certaines parties du module de coussins gonflables (moyeu de volant,
habillage du coussin gonflable et générateur de gaz), ainsi que les sièges
avant, des parties des montants avant et arrière et des rails latéraux de toit
peuvent rester très chauds pendant plusieurs minutes. Le coussin
gonflable, lui aussi, peut être très chaud.
● Le pare-brise peut éventuellement se fendre.
● Le moteur va cesser d’être alimenté en carburant. ( →P. 438)
● Pour les abonnés Safety Connect, si l’une quelconque des situations
suivantes survient, le système est conçu pour envoyer un appel d’urgence
au centre d’assistance, qui l’informe de la localisation du véhicule (sans que
vous ayez à appuyer sur le bouton “SOS”); un opérateur essaie alors
d’entrer en communication vocale avec les occupants du véhicule pour
évaluer le niveau d’urgence et les services d’assistance nécessaires. Si les
occupants ne sont pas en capacité de communiquer, l’opérateur traite
automatiquement l’appel comme une urgence et s’occupe de dépêcher les
services de secours nécessaires. (  P. 7 9 )
• Un coussin gonflable SRS est déployé.
• Un prétensionneur de ceinture de sécurité est activé.
• Le véhicule est impliqué dans une collision violente où il est percuté par l’arrière.
■ Conditions de déploiement des coussins gonflables SRS (Coussins
gonflables SRS frontaux)
●Les coussins gonflables SRS frontaux se déploient lorsque la violence du
choc dépasse le seuil prévu, équivalent à un choc frontal à une vitesse de 12
à 18 mph (20 à 30 km/h) environ contre un obstacle fixe et indéformable.
Toutefois, cette vitesse de seuil est beaucoup plus élevée dans les
situations suivantes:
• Si le véhicule heurte un obstacle déformable ou mobile à l’impact, un
véhicule en stationnement ou un panneau de signalisation par exemple
• Si le véhicule est impliqué dans un accident avec encastrement, c’est-à- dire où dans la collision, l’avant du véhicule passe sous le plateau d’un
poids lourd
● Selon le type de collision, il est possible que les prétensionneurs de ceinture
de sécurité soient les seuls à se déclencher.
● Le coussin gonflable SRS d’assise de siège passager avant ne se déploie
pas si l’occupant ne porte pas de ceinture de sécurité.

471-1. Pour la sécurité d’utilisation
1
Sécurité routière et antivol
C-HR_OM_USA_OM10634D■

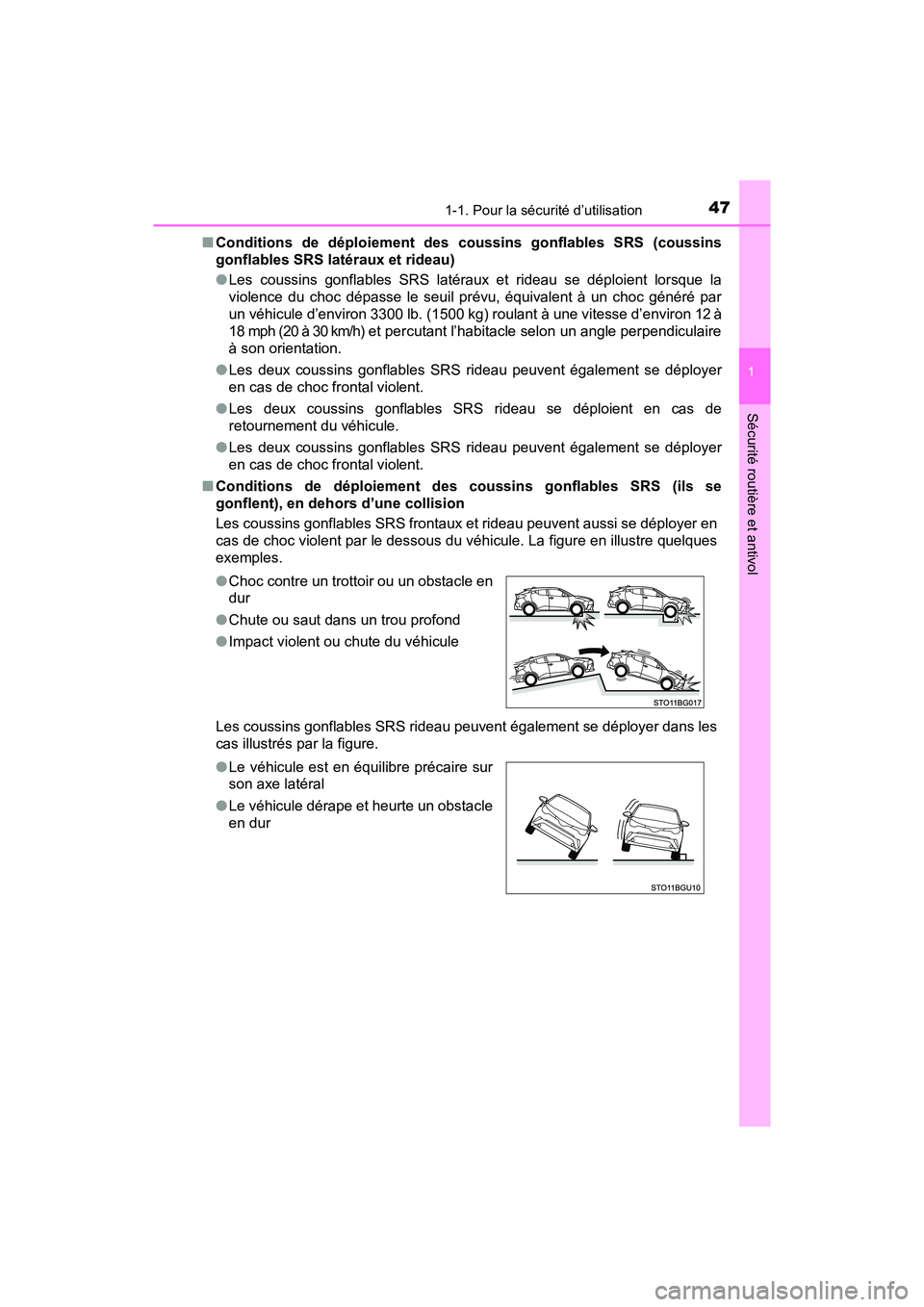

Conditions de déploiement des coussins gonflables SRS (coussins
gonflables SRS latéraux et rideau)
●Les coussins gonflables SRS latéraux et rideau se déploient lorsque la
violence du choc dépasse le seuil prévu, équivalent à un choc généré par
un véhicule d’environ 3300 lb. (1500 kg) roulant à une vitesse d’environ 12 à
18 mph (20 à 30 km/h) et percutant l’habitacle selon un angle perpendiculaire
à son orientation.
● Les deux coussins gonflables SRS rideau peuvent également se déployer
en cas de choc frontal violent.
● Les deux coussins gonflables SRS rideau se déploient en cas de
retournement du véhicule.
● Les deux coussins gonflables SRS rideau peuvent également se déployer
en cas de choc frontal violent.
■ Conditions de déploiement des coussins gonflables SRS (ils se
gonflent), en dehors d’une collision
Les coussins gonflables SRS frontaux et rideau peuvent aussi se déployer en
cas de choc violent par le dessous du véhicule. La figure en illustre quelques
exemples.
Les coussins gonflables SRS rideau peuvent également se déployer dans les
cas illustrés par la figure. ●Choc contre un trottoir ou un obstacle en
dur
● Chute ou saut dans un trou profond
● Impact violent ou chute du véhicule
● Le véhicule est en équilibre précaire sur
son axe latéral
● Le véhicule dérape et heurte un obstacle
en dur

481-1. Pour la sécurité d’utilisation
C-HR_OM_USA_OM10634D■

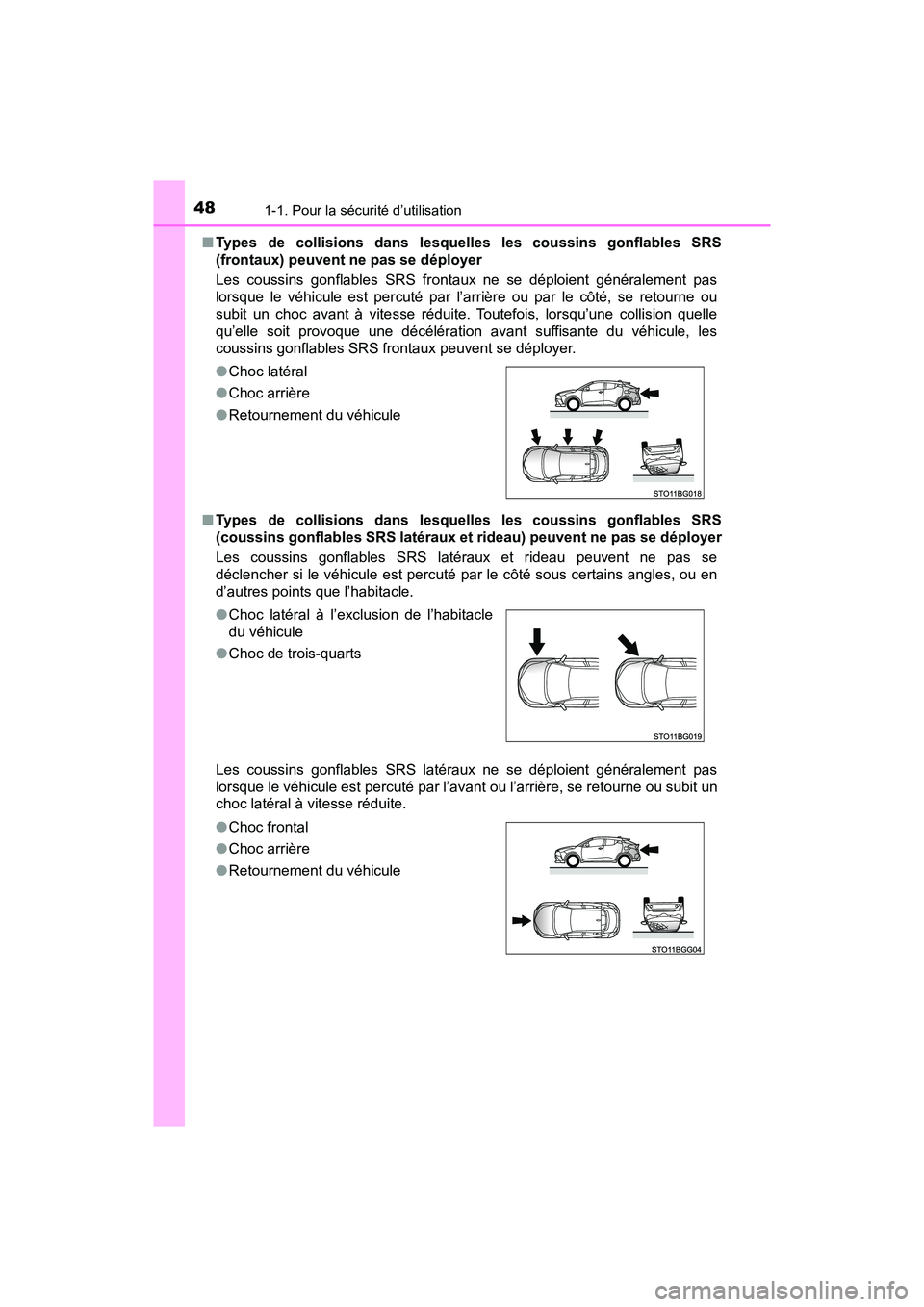

Types de collisions dans lesquelles les coussins gonflables SRS
(frontaux) peuvent ne pas se déployer
Les coussins gonflables SRS frontaux ne se déploient généralement pas
lorsque le véhicule est percuté par l’arrière ou par le côté, se retourne ou
subit un choc avant à vitesse réduite. Toutefois, lorsqu’une collision quelle
qu’elle soit provoque une décélération avant suffisante du véhicule, les
coussins gonflables SRS frontaux peuvent se déployer.
■ Types de collisions dans lesquelles les coussins gonflables SRS
(coussins gonflables SRS latéraux et rideau) peuvent ne pas se déployer
Les coussins gonflables SRS latéraux et rideau peuvent ne pas se
déclencher si le véhicule est percuté par le côté sous certains angles, ou en
d’autres points que l’habitacle.
Les coussins gonflables SRS latéraux ne se déploient généralement pas
lorsque le véhicule est percuté par l’av ant ou l’arrière, se retourne ou subit un
choc latéral à vitesse réduite. ● Choc latéral
● Choc arrière
● Retournement du véhicule
● Choc latéral à l’exclusion de l’habitacle
du véhicule
● Choc de trois-quarts
● Choc frontal
● Choc arrière
● Retournement du véhicule
