TOYOTA C-HR 2020 Upute Za Rukovanje (in Croatian)

4914-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E

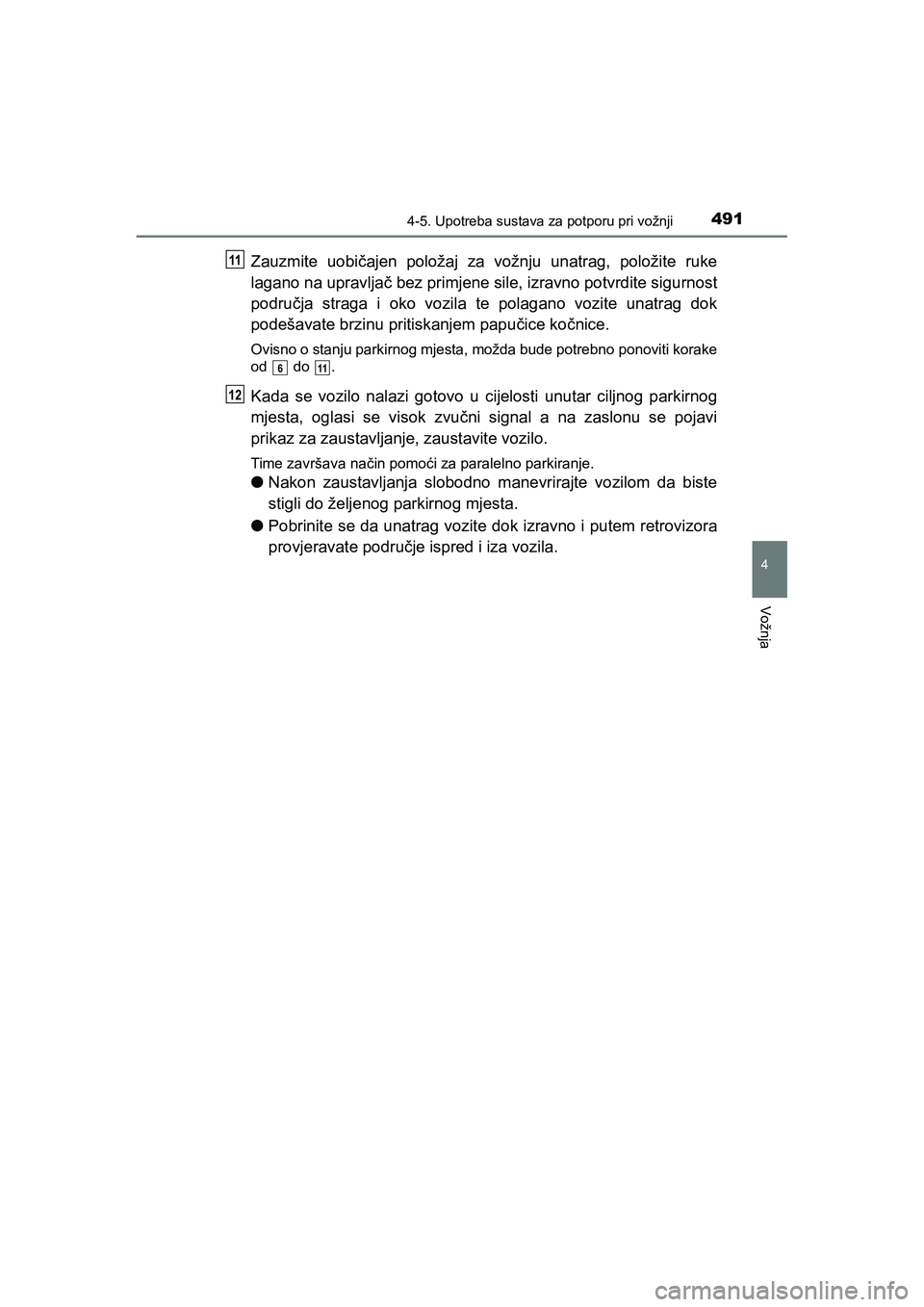

Zauzmite uobičajen položaj za vožnju unatrag, položite ruke
lagano na upravljač bez primjene sile, izravno potvrdite sigurnost
područja straga i oko vozila te polagano vozite unatrag dok
podešavate brzinu pritiskanjem papučice kočnice.
Ovisno o stanju parkirnog mjesta, možda bude potrebno ponoviti korake
od do .
Kada se vozilo nalazi gotovo u cijelosti unutar ciljnog parkirnog
mjesta, oglasi se visok zvučni signal a na zaslonu se pojavi
prikaz za zaustavljanje, zaustavite vozilo.
Time završava način pomoći za paralelno parkiranje.
●Nakon zaustavljanja slobodno manevrirajte vozilom da biste
stigli do željenog parkirnog mjesta.
●Pobrinite se da unatrag vozite dok izravno i putem retrovizora
provjeravate područje ispred i iza vozila.
11
611
12
C-HR_HV_OM_Europe_OM10647CR.book Page 491 Saturday, November 16, 2019 5:49 PM

4924-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

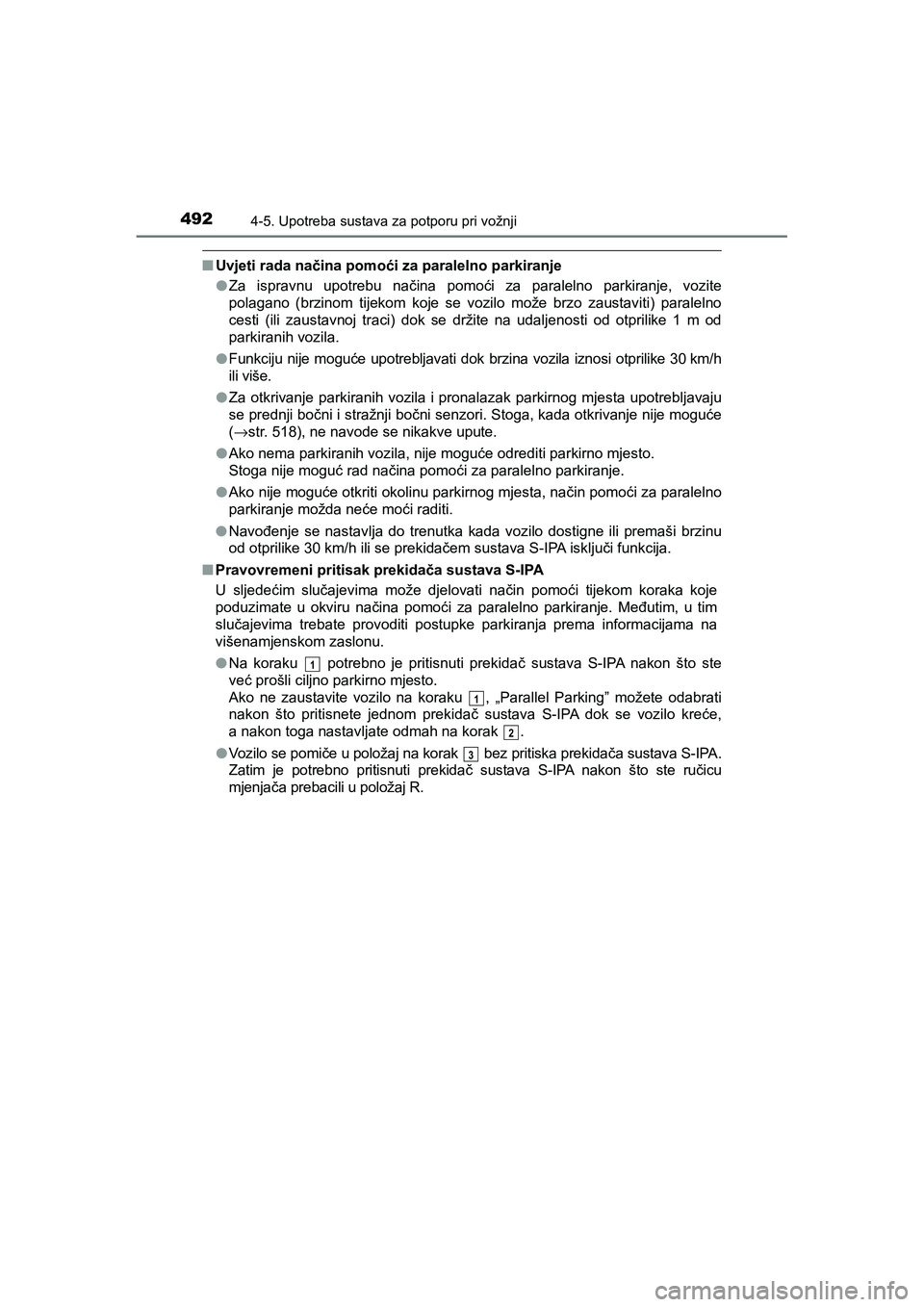

■Uvjeti rada načina pomoći za paralelno parkiranje
●Za ispravnu upotrebu načina pomoći za paralelno parkiranje, vozite
polagano (brzinom tijekom koje se vozilo može brzo zaustaviti) paralelno
cesti (ili zaustavnoj traci) dok se držite na udaljenosti od otprilike 1 m od
parkiranih vozila.
●Funkciju nije moguće upotrebljavati dok brzina vozila iznosi otprilike 30 km/h
ili više.
●Za otkrivanje parkiranih vozila i pronalazak parkirnog mjesta upotrebljavaju
se prednji bočni i stražnji bočni senzori. Stoga, kada otkrivanje nije moguće
(→str. 518), ne navode se nikakve upute.
●Ako nema parkiranih vozila, nije moguće odrediti parkirno mjesto.
Stoga nije moguć rad načina pomoći za paralelno parkiranje.
●Ako nije moguće otkriti okolinu parkirnog mjesta, način pomoći za paralelno
parkiranje možda neće moći raditi.
●Navođenje se nastavlja do trenutka kada vozilo dostigne ili premaši brzinu
od otprilike 30 km/h ili se prekidačem sustava S-IPA isključi funkcija.
■Pravovremeni pritisak prekidača sustava S-IPA
U sljedećim slučajevima može djelovati način pomoći tijekom koraka koje
poduzimate u okviru načina pomoći za paralelno parkiranje. Međutim, u tim
slučajevima trebate provoditi postupke parkiranja prema informacijama na
višenamjenskom zaslonu.
●Na koraku potrebno je pritisnuti prekidač sustava S-IPA nakon što ste
već prošli ciljno parkirno mjesto.
Ako ne zaustavite vozilo na koraku , „Parallel Parking” možete odabrati
nakon što pritisnete jednom prekidač sustava S-IPA dok se vozilo kreć
e,
a nakon toga nastavljate odmah na korak .
●Vo z i l o s e p o m iče u položaj na korak bez pritiska prekidača sustava S-IPA.
Zatim je potrebno pritisnuti prekidač sustava S-IPA nakon što ste ručicu
mjenjača prebacili u položaj R.
1
1
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 492 Saturday, November 16, 2019 5:49 PM

4934-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E

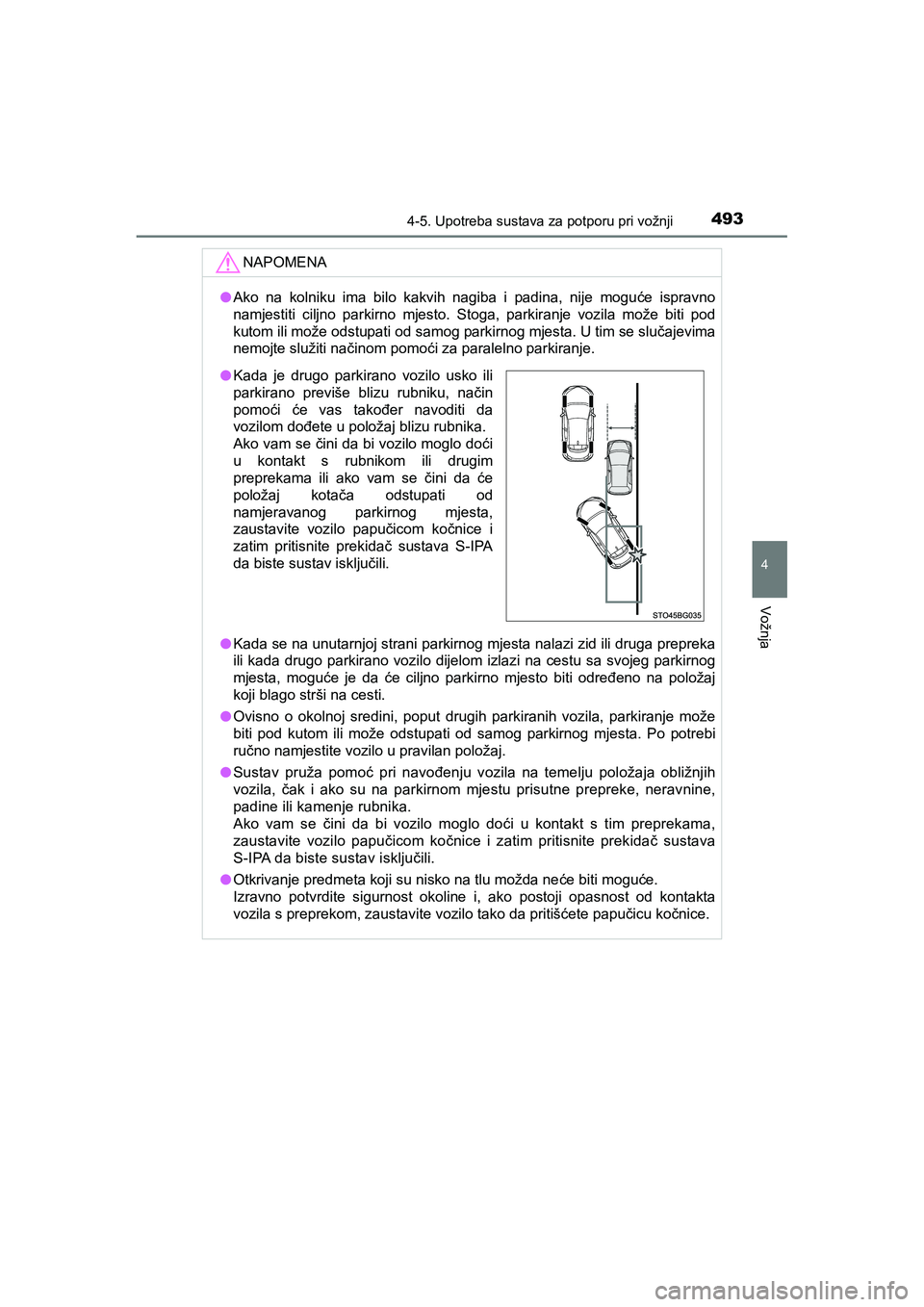

NAPOMENA
●Ako na kolniku ima bilo kakvih nagiba i padina, nije moguće ispravno
namjestiti ciljno parkirno mjesto. Stoga, parkiranje vozila može biti pod
kutom ili može odstupati od samog parkirnog mjesta. U tim se slučajevima
nemojte služiti načinom pomoći za paralelno parkiranje.
●Kada se na unutarnjoj strani parkirnog mjesta nalazi zid ili druga prepreka
ili kada drugo parkirano vozilo dijelom izlazi na cestu sa svojeg parkirnog
mjesta, moguće je da će ciljno parkirno mjesto biti određeno na položaj
koji blago strši na cesti.
●Ovisno o okolnoj sredini, poput drugih parkiranih vozila, parkiranje može
biti pod kutom ili može odstupati od samog parkirnog mjesta. Po potrebi
ručno namjestite vozilo u pravilan položaj.
●Sustav pruža pomoć pri navođenju vozila na temelju položaja obližnjih
vozila, čak i ako su na parkirnom mjestu prisutne prepreke, neravnine,
padine ili kamenje rubnika.
Ako vam se čini da bi vozilo moglo doći u kontakt s tim preprekama,
zaustavite vozilo papučicom kočnice i zatim pritisnite prekidač sustava
S-IPA da biste sustav isključili.
●Otkrivanje predmeta koji su nisko na tlu možda neće biti moguće.
Izravno potvrdite sigurnost okoline i, ako postoji opasnost od kontakta
vozila s preprekom, zaustavite vozilo tako da pritišćete papučicu kočnice.
●Kada je drugo parkirano vozilo usko ili
parkirano previše blizu rubniku, način
pomoći će vas također navoditi da
vozilom dođete u položaj blizu rubnika.
Ako vam se čini da bi vozilo moglo doći
u kontakt s rubnikom ili drugim
preprekama ili ako vam se čini da će
položaj kotača odstupati od
namjeravanog parkirnog mjesta,
zaustavite vozilo papučicom kočnice i
zatim pritisnite prekidač sustava S-IPA
da biste sustav isključili.
C-HR_HV_OM_Europe_OM10647CR.book Page 493 Saturday, November 16, 2019 5:49 PM

4944-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E■

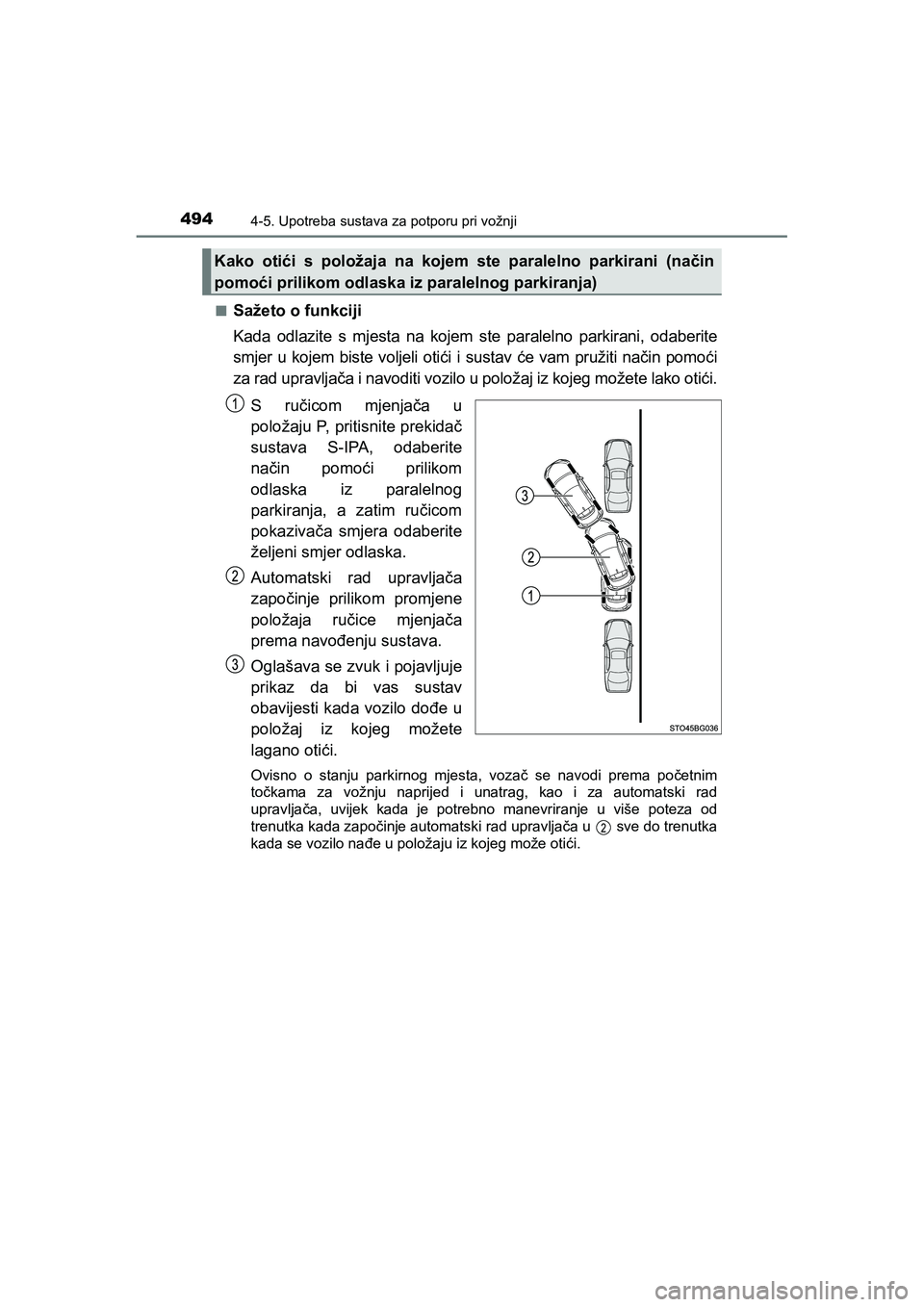

Sažeto o funkciji
Kada odlazite s mjesta na kojem ste paralelno parkirani, odaberite
smjer u kojem biste voljeli otići i sustav će vam pružiti način pomoći
za rad upravljača i navoditi vozilo u položaj iz kojeg možete lako otići.
S ručicom mjenjača u
položaju P, pritisnite prekidač
sustava S-IPA, odaberite
način pomoći prilikom
odlaska iz paralelnog
parkiranja, a zatim ručicom
pokazivača smjera odaberite
željeni smjer odlaska.
Automatski rad upravljača
započinje prilikom promjene
položaja ručice mjenjača
prema navođenju sustava.
Oglašava se zvuk i pojavljuje
prikaz da bi vas sustav
obavijesti kada vozilo dođe u
položaj iz kojeg možete
lagano otići.
Ovisno o stanju parkirnog mjesta, vozač se navodi prema početnim
točkama za vožnju naprijed i unatrag, kao i za automatski rad
upravljača, uvijek kada je potrebno manevriranje u više poteza od
trenutka kada započinje automatski rad upravljača u sve do trenutka
kada se vozilo nađe u položaju iz kojeg može otići.
Kako otići s položaja na kojem ste paralelno parkirani (način
pomoći prilikom odlaska iz paralelnog parkiranja)
C-HR_HV_OM_Europe_OM10647CR.book Page 494 Saturday, November 16, 2019 5:49 PM

4954-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E■

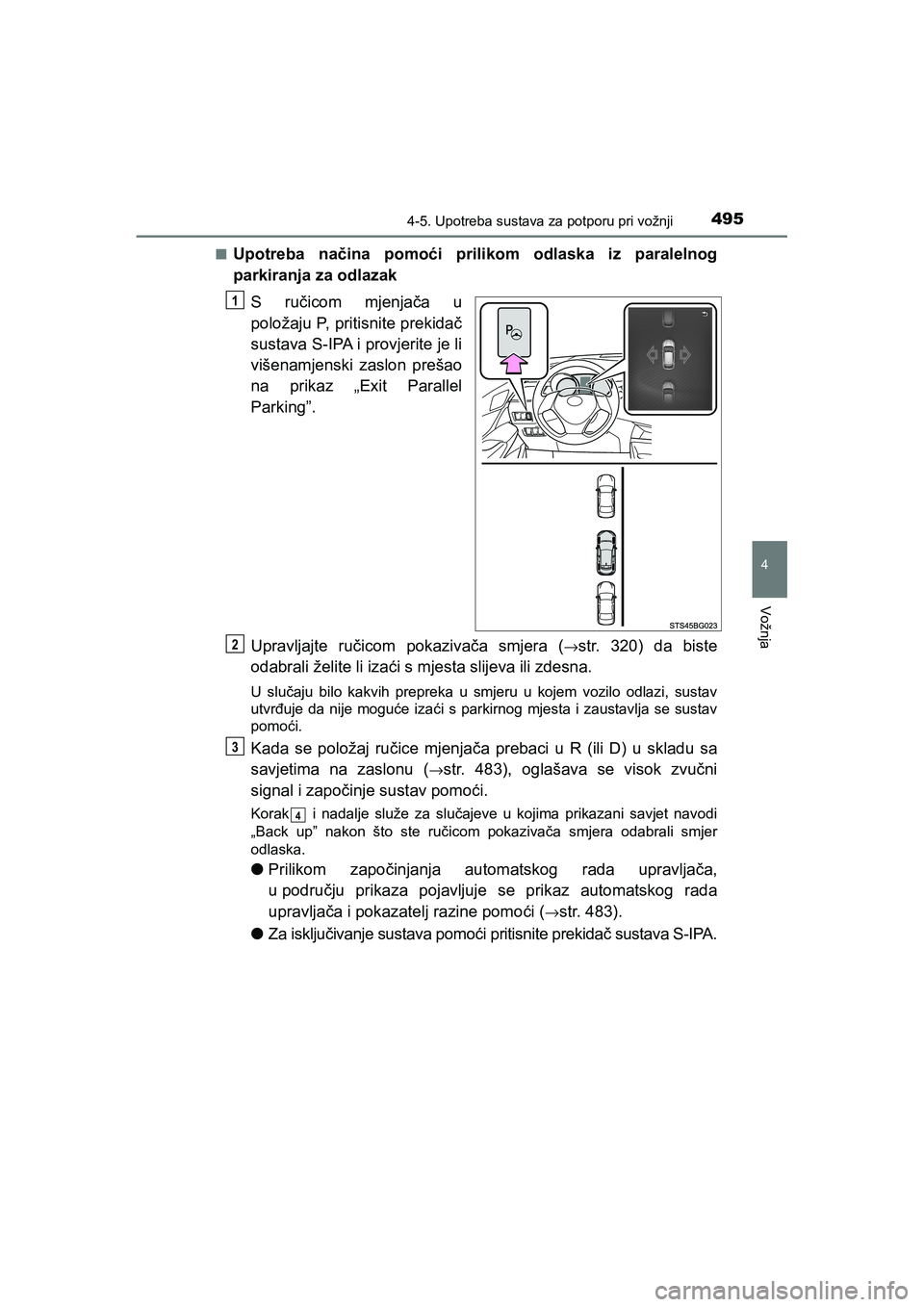

Upotreba načina pomoći prilikom odlaska iz paralelnog
parkiranja za odlazak
S ručicom mjenjača u
položaju P, pritisnite prekidač
sustava S-IPA i provjerite je li
višenamjenski zaslon prešao
na prikaz „Exit Parallel
Parking”.
Upravljajte ručicom pokazivača smjera (
→str. 320) da biste
odabrali želite li izaći s mjesta slijeva ili zdesna.
U slučaju bilo kakvih prepreka u smjeru u kojem vozilo odlazi, sustav
utvrđuje da nije moguće izaći s parkirnog mjesta i zaustavlja se sustav
pomoći.
Kada se položaj ručice mjenjača prebaci u R (ili D) u skladu sa
savjetima na zaslonu (
→str. 483), oglašava se visok zvučni
signal i započinje sustav pomoći.
Korak i nadalje služe za slučajeve u kojima prikazani savjet navodi
„Back up” nakon što ste ručicom pokazivača smjera odabrali smjer
odlaska.
●Prilikom započinjanja automatskog rada upravljača,
upodručju prikaza pojavljuje se prikaz automatskog rada
upravljača i pokazatelj razine pomoći (
→str. 483).
●Za isključivanje sustava pomoći pritisnite prekidač sustava S-IPA.
1
2
3
4
C-HR_HV_OM_Europe_OM10647CR.book Page 495 Saturday, November 16, 2019 5:49 PM

4964-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

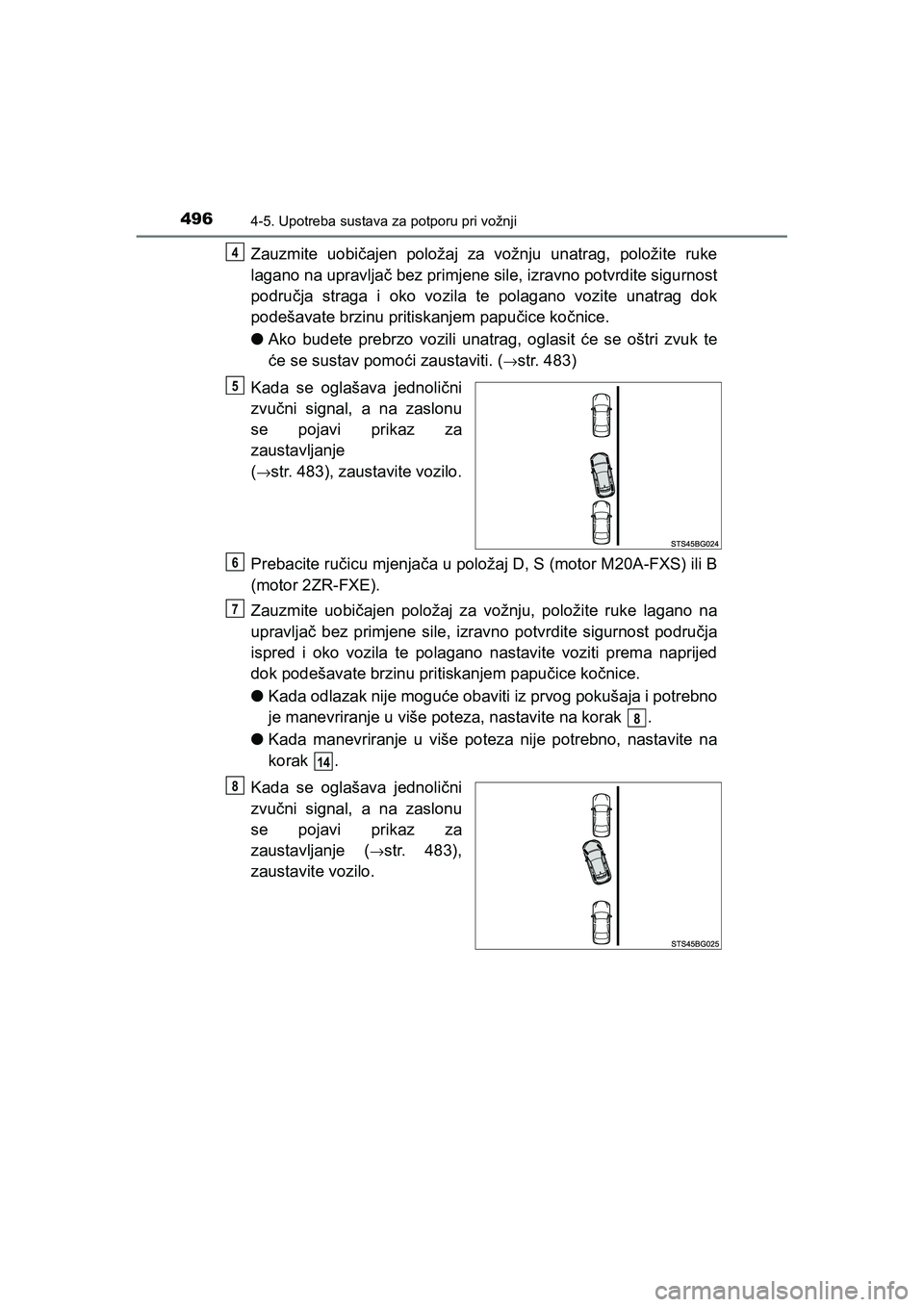

Zauzmite uobičajen položaj za vožnju unatrag, položite ruke
lagano na upravljač bez primjene sile, izravno potvrdite sigurnost
područja straga i oko vozila te polagano vozite unatrag dok
podešavate brzinu pritiskanjem papučice kočnice.
●Ako budete prebrzo vozili unatrag, oglasit će se oštri zvuk te
će se sustav pomoći zaustaviti. (
→str. 483)
Kada se oglašava jednolični
zvučni signal, a na zaslonu
se pojavi prikaz za
zaustavljanje
(
→str. 483), zaustavite vozilo.
Prebacite ručicu mjenjača u položaj D, S (motor M20A-FXS) ili B
(motor 2ZR-FXE).
Zauzmite uobičajen položaj za vožnju, položite ruke lagano na
upravljač bez primjene sile, izravno potvrdite sigurnost područja
ispred i oko vozila te polagano nastavite voziti prema naprijed
dok podešavate brzinu pritiskanjem papučice kočnice.
●Kada odlazak nije moguće obaviti iz prvog pokušaja i potrebno
je manevriranje u više poteza, nastavite na korak .
●Kada manevriranje u više poteza nije potrebno, nastavite na
korak .
Kada se oglašava jednolični
zvučni signal, a na zaslonu
se pojavi prikaz za
zaustavljanje (
→str. 483),
zaustavite vozilo.
4
5
6
7
8
14
8
C-HR_HV_OM_Europe_OM10647CR.book Page 496 Saturday, November 16, 2019 5:49 PM

4974-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E

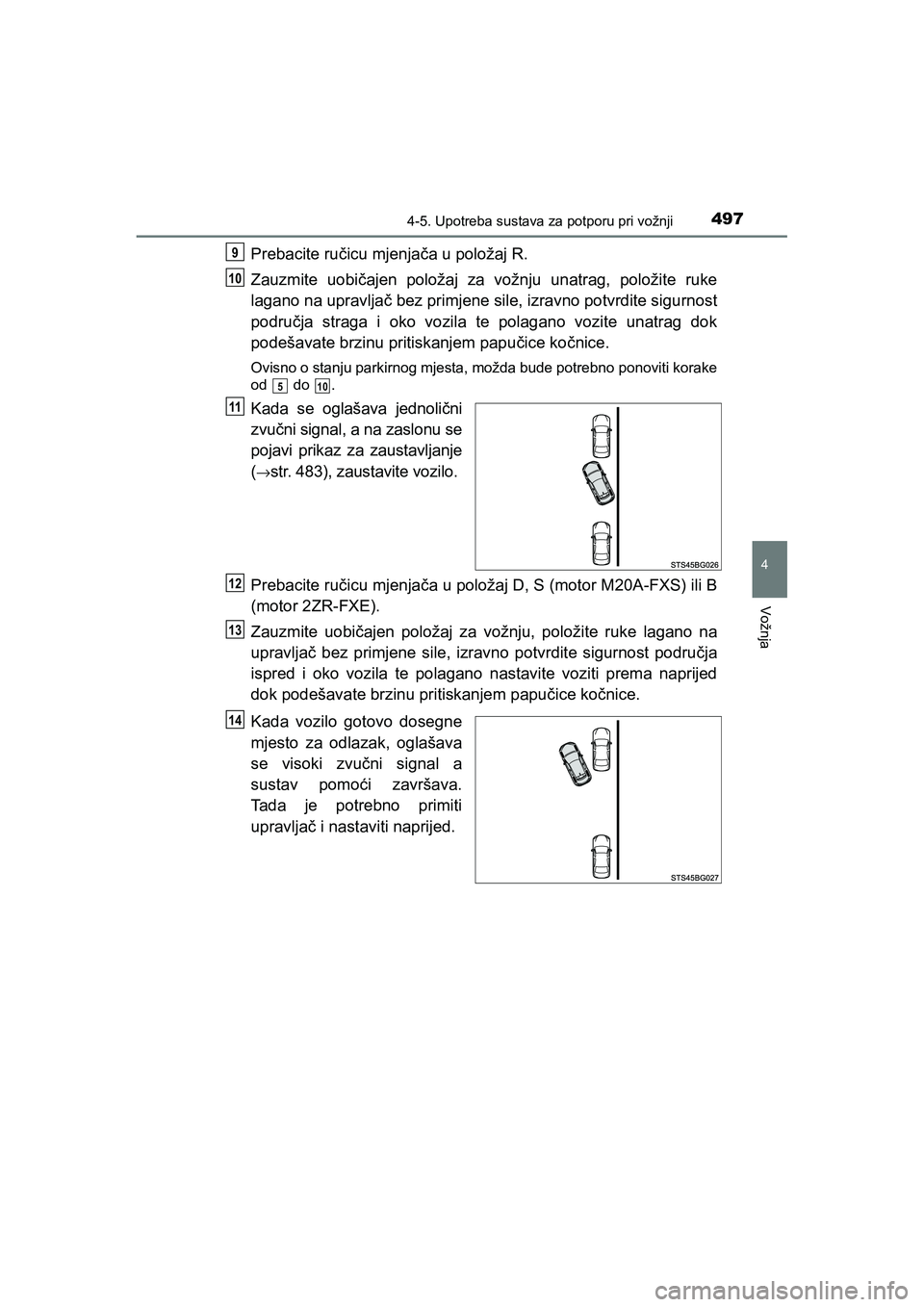

Prebacite ručicu mjenjača u položaj R.
Zauzmite uobičajen položaj za vožnju unatrag, položite ruke
lagano na upravljač bez primjene sile, izravno potvrdite sigurnost
područja straga i oko vozila te polagano vozite unatrag dok
podešavate brzinu pritiskanjem papučice kočnice.
Ovisno o stanju parkirnog mjesta, možda bude potrebno ponoviti korake
od do .
Kada se oglašava jednolični
zvučni signal, a na zaslonu se
pojavi prikaz za zaustavljanje
(
→str. 483), zaustavite vozilo.
Prebacite ručicu mjenjača u položaj D, S (motor M20A-FXS) ili B
(motor 2ZR-FXE).
Zauzmite uobičajen položaj za vožnju, položite ruke lagano na
upravljač bez primjene sile, izravno potvrdite sigurnost područja
ispred i oko vozila te polagano nastavite voziti prema naprijed
dok podešavate brzinu pritiskanjem papučice kočnice.
Kada vozilo gotovo dosegne
mjesto za odlazak, oglašava
se visoki zvučni signal a
sustav pomoći završava.
Tada je potrebno primiti
upravljač i nastaviti naprijed.
9
10
510
11
12
13
14
C-HR_HV_OM_Europe_OM10647CR.book Page 497 Saturday, November 16, 2019 5:49 PM

4984-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

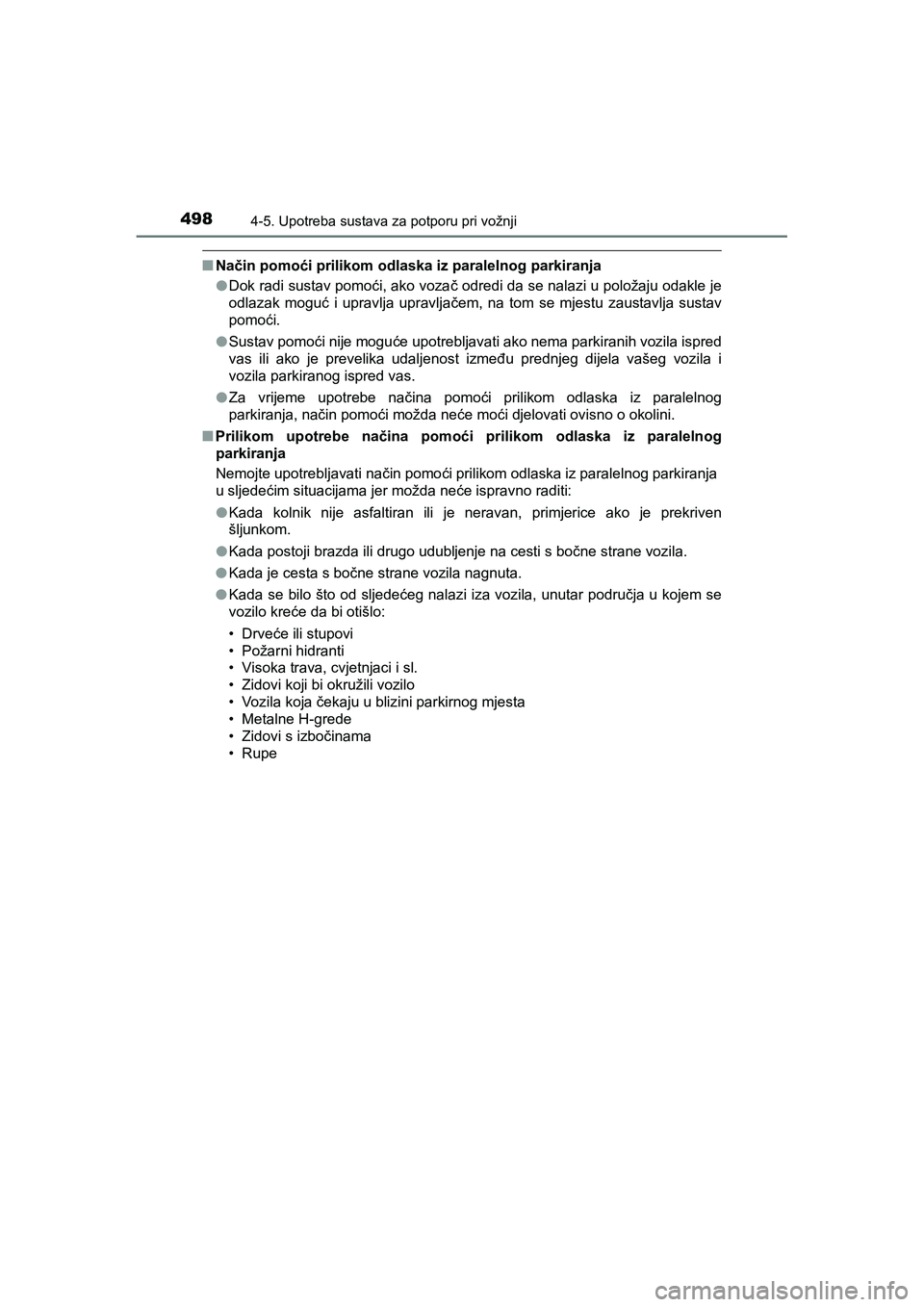

■Način pomoći prilikom odlaska iz paralelnog parkiranja
●Dok radi sustav pomoći, ako vozač odredi da se nalazi u položaju odakle je
odlazak moguć i upravlja upravljačem, na tom se mjestu zaustavlja sustav
pomoći.
●Sustav pomoći nije moguće upotrebljavati ako nema parkiranih vozila ispred
vas ili ako je prevelika udaljenost između prednjeg dijela vašeg vozila i
vozila parkiranog ispred vas.
●Za vrijeme upotrebe načina pomoći prilikom odlaska iz paralelnog
parkiranja, način pomoći možda neće moći djelovati ovisno o okolini.
■Prilikom upotrebe načina pomoći prilikom odlaska iz paralelnog
parkiranja
Nemojte upotrebljavati način pomoći prilikom odlaska iz paralelnog parkiranja
u sljedećim situacijama jer možda neće ispravno raditi:
●Kada kolnik nije asfaltiran ili je neravan, primjerice ako je prekriven
šljunkom.
●Kada postoji brazda ili drugo udubljenje na cesti s bočne strane vozila.
●Kada je cesta s bočne strane vozila nagnuta.
●Kada se bilo što od sljedećeg nalazi iza vozila, unutar područja u kojem se
vozilo kreće da bi otišlo:
•Drveće ili stupovi
• Požarni hidranti
• Visoka trava, cvjetnjaci i sl.
• Zidovi koji bi okružili vozilo
• Vozila koja čekaju u blizini parkirnog mjesta
• Metalne H-grede
• Zidovi s izbočinama
• Rupe
C-HR_HV_OM_Europe_OM10647CR.book Page 498 Saturday, November 16, 2019 5:49 PM

4994-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E

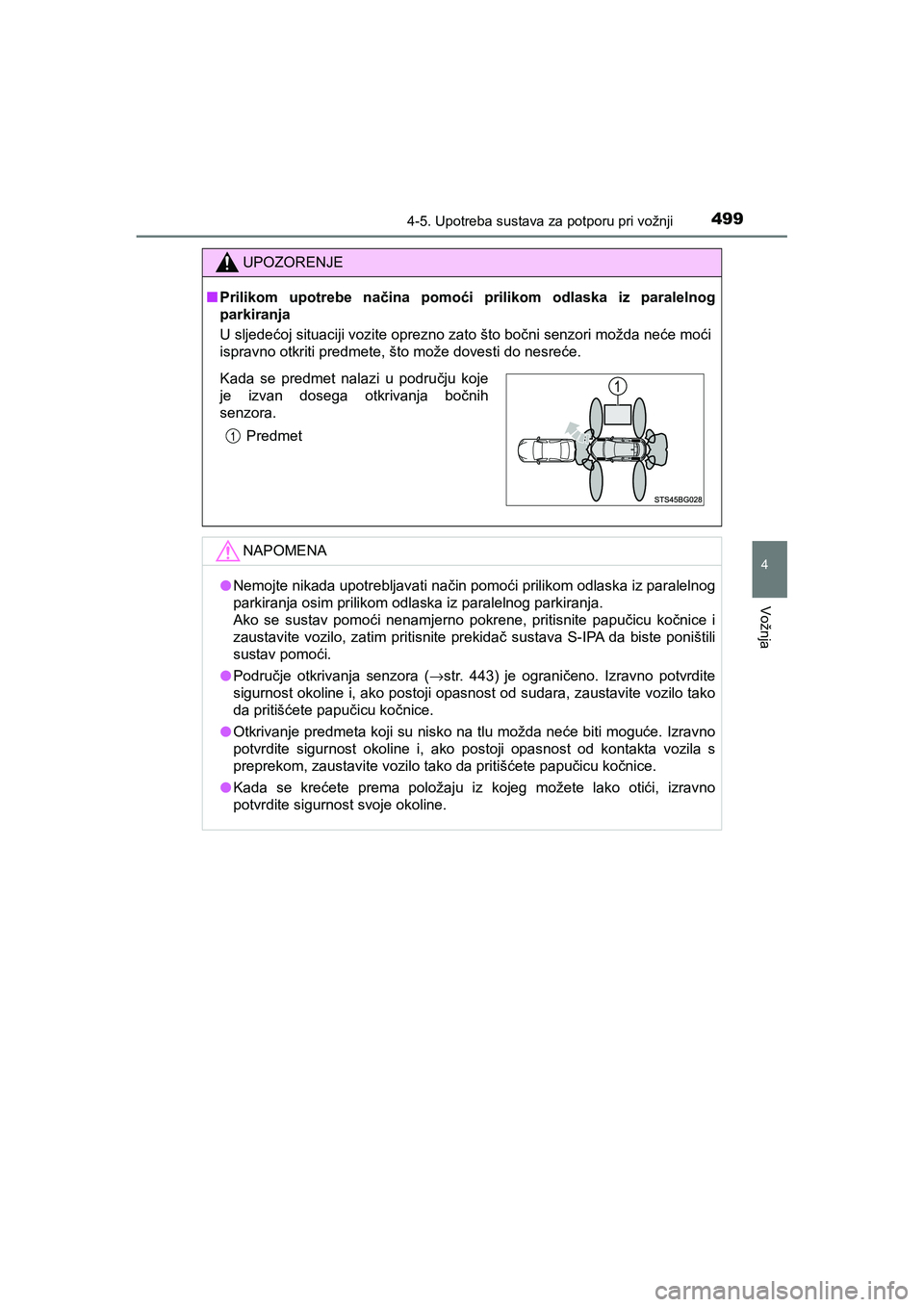

UPOZORENJE
■Prilikom upotrebe načina pomoći prilikom odlaska iz paralelnog
parkiranja
U sljedećoj situaciji vozite oprezno zato što bočni senzori možda neće moći
ispravno otkriti predmete, što može dovesti do nesreće.
NAPOMENA
●Nemojte nikada upotrebljavati način pomoći prilikom odlaska iz paralelnog
parkiranja osim prilikom odlaska iz paralelnog parkiranja.
Ako se sustav pomoći nenamjerno pokrene, pritisnite papučicu kočnice i
zaustavite vozilo, zatim pritisnite prekidač sustava S-IPA da biste poništili
sustav pomoći.
●Područje otkrivanja senzora (→str. 443) je ograničeno. Izravno potvrdite
sigurnost okoline i, ako postoji opasnost od sudara, zaustavite vozilo tako
da pritišćete papučicu kočnice.
●Otkrivanje predmeta koji su nisko na tlu možda neće biti moguće. Izravno
potvrdite sigurnost okoline i, ako postoji opasnost od kontakta vozila s
preprekom, zaustavite vozilo tako da pritišćete papučicu kočnice.
●Kada se krećete prema položaju iz kojeg možete lako otići, izravno
potvrdite sigurnost svoje okoline.
Kada se predmet nalazi u području koje
je izvan dosega otkrivanja bočnih
senzora.
Predmet
C-HR_HV_OM_Europe_OM10647CR.book Page 499 Saturday, November 16, 2019 5:49 PM

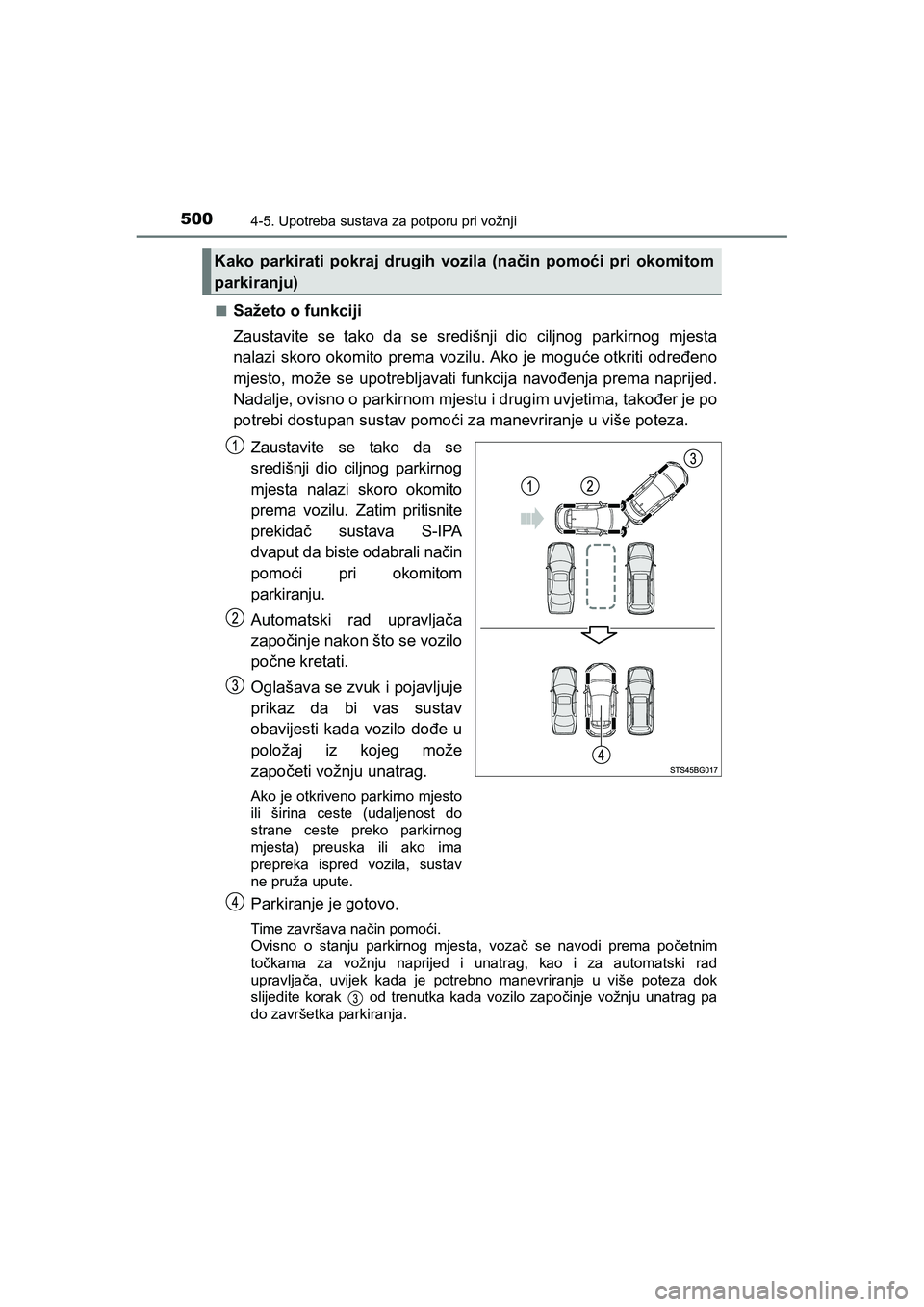

5004-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E■
Sažeto o funkciji
Zaustavite se tako da se središnji dio ciljnog parkirnog mjesta
nalazi skoro okomito prema vozilu. Ako je moguće otkriti određeno
mjesto, može se upotrebljavati funkcija navođenja prema naprijed.
Nadalje, ovisno o parkirnom mjestu i drugim uvjetima, također je po
potrebi dostupan sustav pomoći za manevriranje u više poteza.
Zaustavite se tako da se
središnji dio ciljnog parkirnog
mjesta nalazi skoro okomito
prema vozilu. Zatim pritisnite
prekidač sustava S-IPA
dvaput da biste odabrali način
pomoći pri okomitom
parkiranju.
Automatski rad upravljača
započinje nakon što se vozilo
počne kretati.
Oglašava se zvuk i pojavljuje
prikaz da bi vas sustav
obavijesti kada vozilo dođe u
položaj iz kojeg može
započeti vožnju unatrag.
Ako je otkriveno parkirno mjesto
ili širina ceste (udaljenost do
strane ceste preko parkirnog
mjesta) preuska ili ako ima
prepreka ispred vozila, sustav
ne pruža upute.
Parkiranje je gotovo.
Time završava način pomoći.
Ovisno o stanju parkirnog mjesta, vozač se navodi prema početnim
točkama za vožnju naprijed i unatrag, kao i za automatski rad
upravljača, uvijek kada je potrebno manevriranje u više poteza dok
slijedite korak od trenutka kada vozilo započinje vožnju unatrag pa
do završetka parkiranja.
Kako parkirati pokraj drugih vozila (način pomoći pri okomitom
parkiranju)
C-HR_HV_OM_Europe_OM10647CR.book Page 500 Saturday, November 16, 2019 5:49 PM
