TOYOTA C-HR 2021 Betriebsanleitungen (in German)

489
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
C-HR_HV_OM_Europe_OM10568M

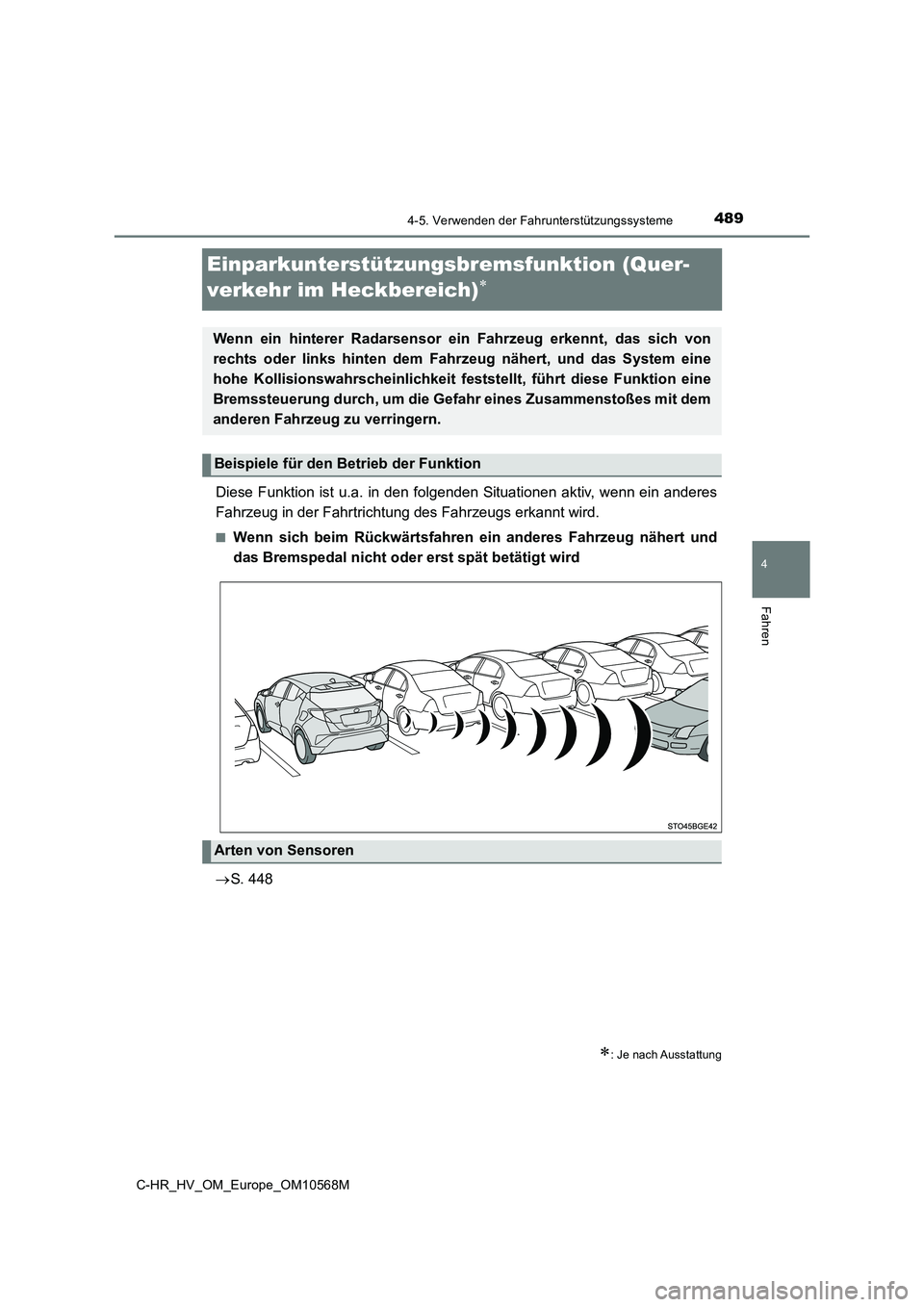

Einparkunterstützungsbremsfunktion (Quer-
verkehr im Heckbereich)

Diese Funktion ist u.a. in den folgenden Situationen aktiv, wenn ein anderes
Fahrzeug in der Fahrtrichtung des Fahrzeugs erkannt wird.
■Wenn sich beim Rückwärtsfahren ein anderes Fahrzeug nähert und
das Bremspedal nicht oder erst spät betätigt wird
S. 448
: Je nach Ausstattung
Wenn ein hinterer Radarsensor ein Fahrzeug erkennt, das sich von
rechts oder links hinten dem Fahrzeug nähert, und das System eine
hohe Kollisionswahrscheinlichkeit feststellt, führt diese Funktion eine
Bremssteuerung durch, um die Gefahr eines Zusammenstoßes mit dem
anderen Fahrzeug zu verringern.
Beispiele für den Betrieb der Funktion
Arten von Sensoren

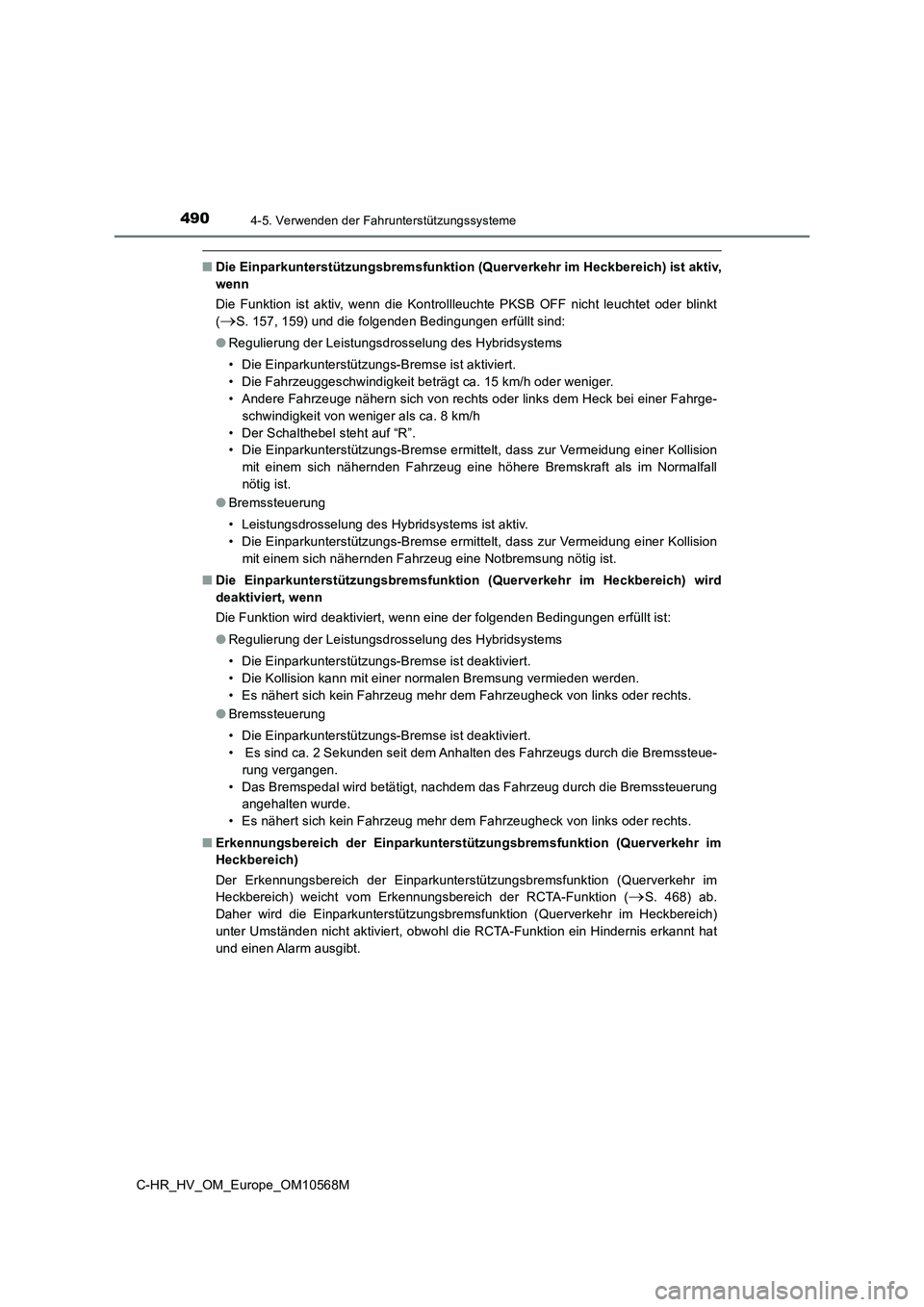

4904-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M
■Die Einparkunterstützungsbremsfunktion (Querverkehr im Heckbereich) ist aktiv,
wenn
Die Funktion ist aktiv, wenn die Kontrollleuchte PKSB OFF nicht leuchtet oder blinkt
(
S. 157, 159) und die folgenden Bedingungen erfüllt sind:
●Regulierung der Leistungsdrosselung des Hybridsystems
• Die Einparkunterstützungs-Bremse ist aktiviert.
• Die Fahrzeuggeschwindigkeit beträgt ca. 15 km/h oder weniger.
• Andere Fahrzeuge nähern sich von rechts oder links dem Heck bei einer Fahrge-
schwindigkeit von weniger als ca. 8 km/h
• Der Schalthebel steht auf “R”.
• Die Einparkunterstützungs-Bremse ermittelt, dass zur Vermeidung einer Kollision
mit einem sich nähernden Fahrzeug eine höhere Bremskraft als im Normalfall
nötig ist.
●Bremssteuerung
• Leistungsdrosselung des Hybridsystems ist aktiv.
• Die Einparkunterstützungs-Bremse ermittelt, dass zur Vermeidung einer Kollision
mit einem sich nähernden Fahrzeug eine Notbremsung nötig ist.
■Die Einparkunterstützungsbremsfunktion (Querverkehr im Heckbereich) wird
deaktiviert, wenn
Die Funktion wird deaktiviert, wenn eine der folgenden Bedingungen erfüllt ist:
●Regulierung der Leistungsdrosselung des Hybridsystems
• Die Einparkunterstützungs-Bremse ist deaktiviert.
• Die Kollision kann mit einer normalen Bremsung vermieden werden.
• Es nähert sich kein Fahrzeug mehr dem Fahrzeugheck von links oder rechts.
●Bremssteuerung
• Die Einparkunterstützungs-Bremse ist deaktiviert.
• Es sind ca. 2 Sekunden seit dem Anhalten des Fahrzeugs durch die Bremssteue-
rung vergangen.
• Das Bremspedal wird betätigt, nachdem das Fahrzeug durch die Bremssteuerung
angehalten wurde.
• Es nähert sich kein Fahrzeug mehr dem Fahrzeugheck von links oder rechts.
■Erkennungsbereich der Einparkunterstützungsbremsfunktion (Querverkehr im
Heckbereich)
Der Erkennungsbereich der Einparkunterstützungsbremsfunktion (Querverkehr im
Heckbereich) weicht vom Erkennungsbereich der RCTA-Funktion (
S. 468) ab.
Daher wird die Einparkunterstützungsbremsfunktion (Querverkehr im Heckbereich)
unter Umständen nicht aktiviert, obwohl die RCTA-Funktion ein Hindernis erkannt hat
und einen Alarm ausgibt.

4914-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10568M

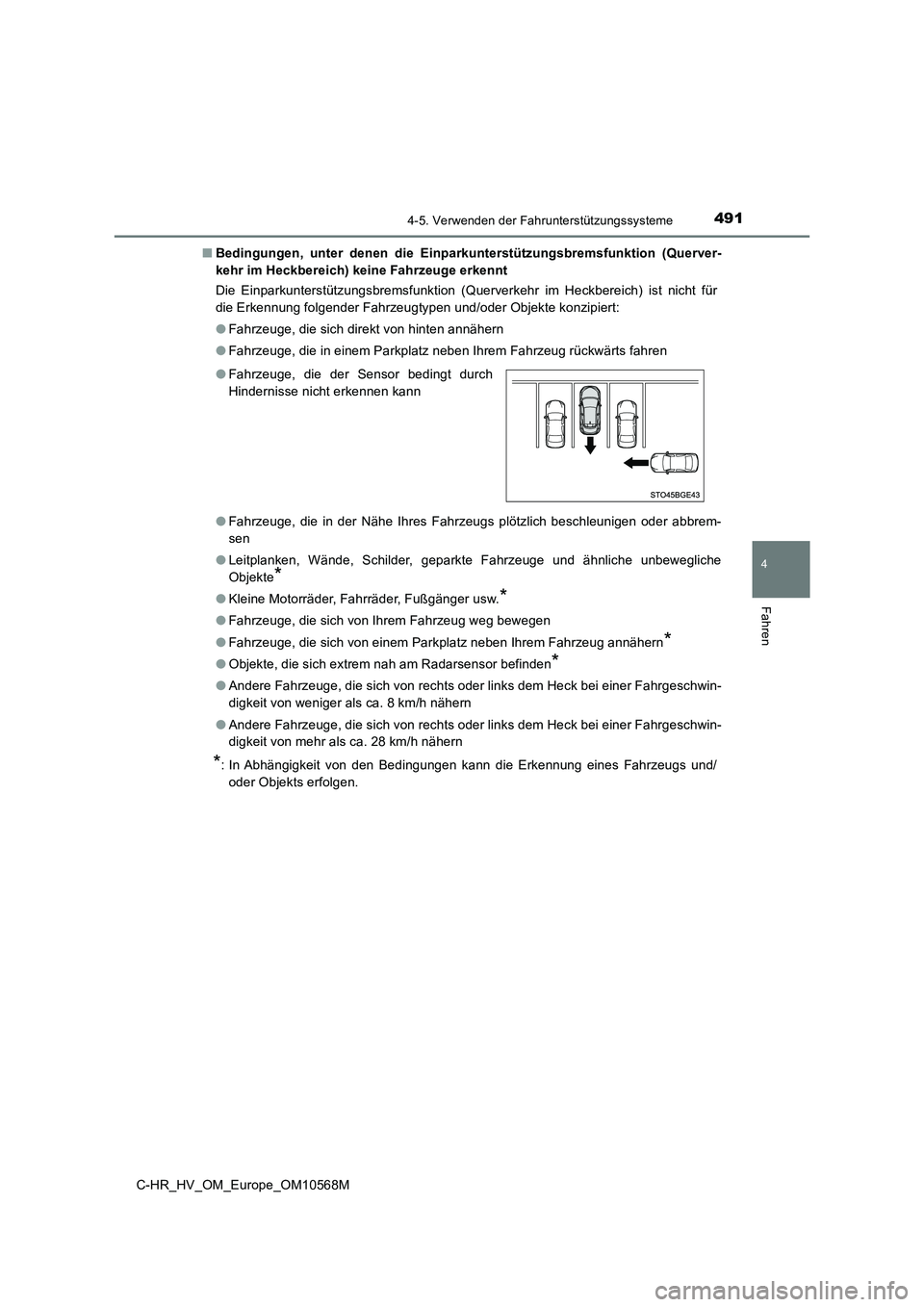

■ Bedingungen, unter denen die Einparkunterstützungsbremsfunktion (Querver-
kehr im Heckbereich) keine Fahrzeuge erkennt
Die Einparkunterstützungsbremsfunktion (Querverkehr im Heckbereich) ist nicht für
die Erkennung folgender Fahrzeugtypen und/oder Objekte konzipiert:
● Fahrzeuge, die sich direkt von hinten annähern
● Fahrzeuge, die in einem Parkplatz neben Ihrem Fahrzeug rückwärts fahren
● Fahrzeuge, die in der Nähe Ihres Fahrzeugs plötzlich beschleunigen oder abbrem-
sen
● Leitplanken, Wände, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Objekte*
● Kleine Motorräder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug weg bewegen
● Fahrzeuge, die sich von einem Parkplatz neben Ihrem Fahrzeug annähern*
●Objekte, die sich extrem nah am Radarsensor befinden*
●Andere Fahrzeuge, die sich von rechts oder links dem Heck bei einer Fahrgeschwin-
digkeit von weniger als ca. 8 km/h nähern
● Andere Fahrzeuge, die sich von rechts oder links dem Heck bei einer Fahrgeschwin-
digkeit von mehr als ca. 28 km/h nähern
*: In Abhängigkeit von den Bedingungen kann die Erkennung eines Fahrzeugs und/
oder Objekts erfolgen.
● Fahrzeuge, die der Sensor bedingt durch
Hindernisse nicht erkennen kann

4924-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M

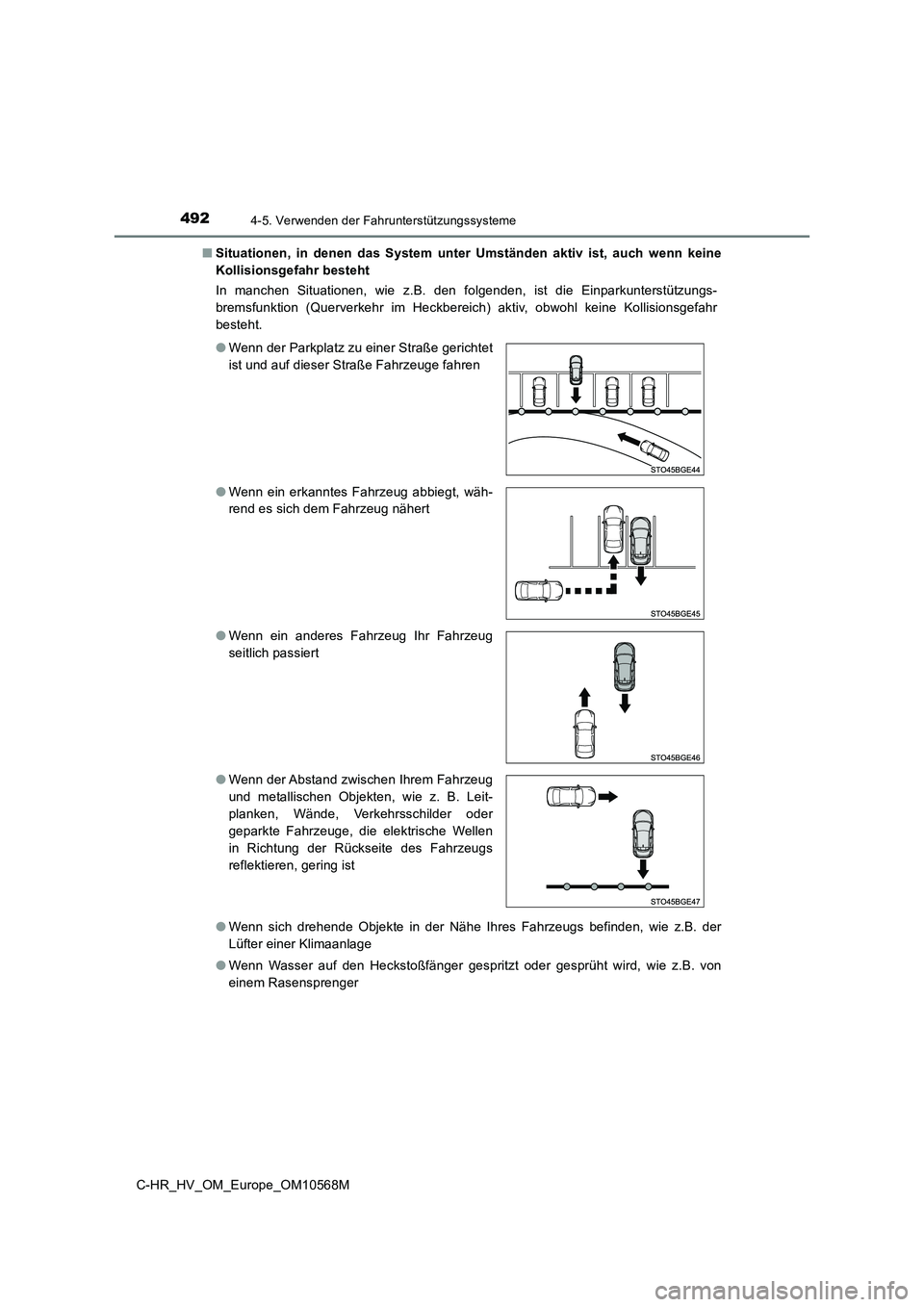

■ Situationen, in denen das System unter Umständen aktiv ist, auch wenn keine
Kollisionsgefahr besteht
In manchen Situationen, wie z.B. den folgenden, ist die Einparkunterstützungs-
bremsfunktion (Querverkehr im Heckbereich) aktiv, obwohl keine Kollisionsgefahr
besteht.
● Wenn sich drehende Objekte in der Nähe Ihres Fahrzeugs befinden, wie z.B. der
Lüfter einer Klimaanlage
● Wenn Wasser auf den Heckstoßfänger gespritzt oder gesprüht wird, wie z.B. von
einem Rasensprenger
● Wenn der Parkplatz zu einer Straße gerichtet
ist und auf dieser Straße Fahrzeuge fahren
● Wenn ein erkanntes Fahrzeug abbiegt, wäh-
rend es sich dem Fahrzeug nähert
● Wenn ein anderes Fahrzeug Ihr Fahrzeug
seitlich passiert
● Wenn der Abstand zwischen Ihrem Fahrzeug
und metallischen Objekten, wie z. B. Leit-
planken, Wände, Verkehrsschilder oder
geparkte Fahrzeuge, die elektrische Wellen
in Richtung der Rückseite des Fahrzeugs
reflektieren, gering ist

4934-5. Verwenden der Fahrunterstützungssysteme
4
Fahren

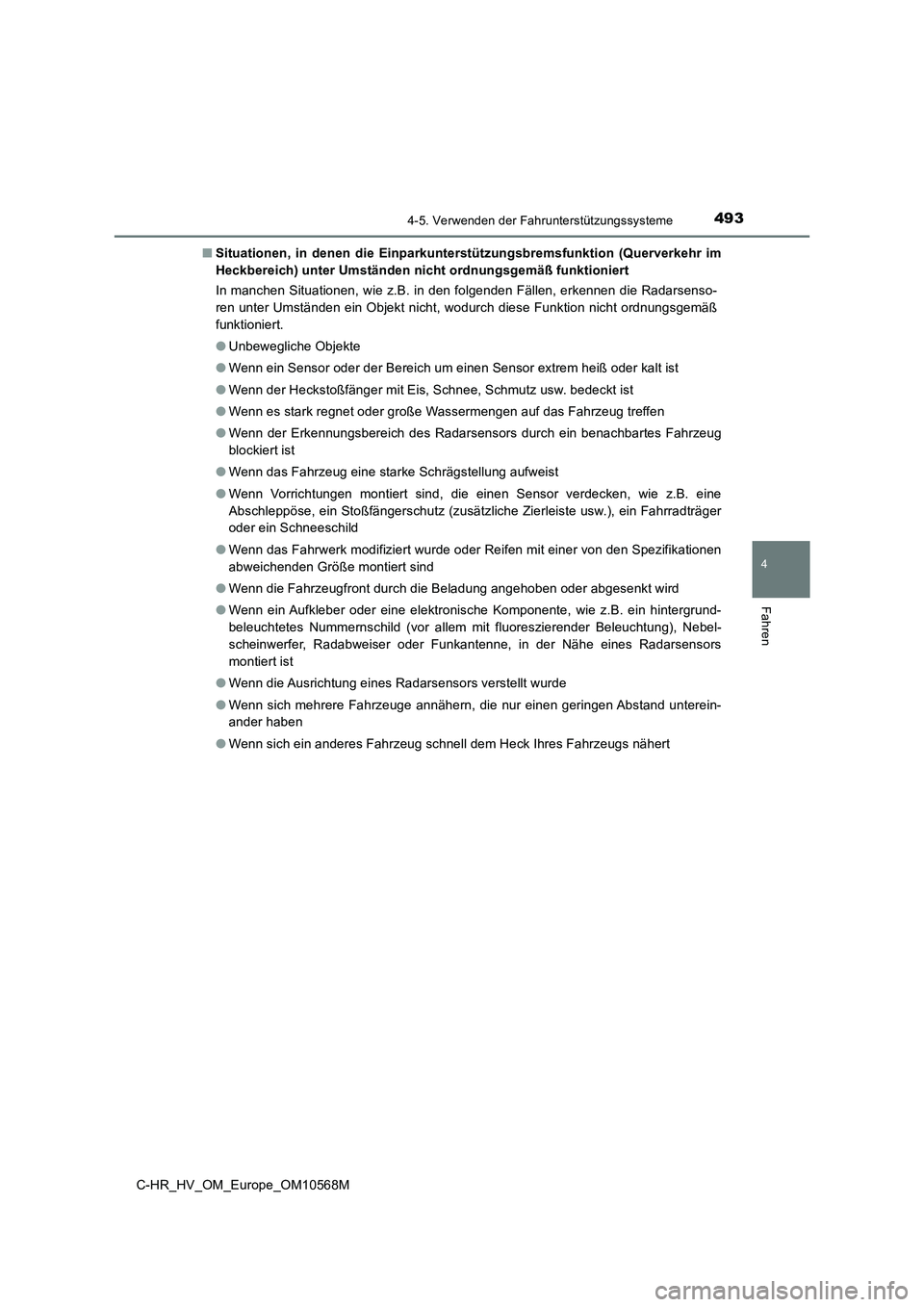

C-HR_HV_OM_Europe_OM10568M■Situationen, in denen die Einparkunterstützungsbremsfunktion (Querverkehr im
Heckbereich) unter Umständen nicht ordnungsgemäß funktioniert
In manchen Situationen, wie z.B. in den folgenden Fällen, erkennen die Radarsenso-
ren unter Umständen ein Objekt nicht, wodurch diese Funktion nicht ordnungsgemäß
funktioniert.
●Unbewegliche Objekte
●Wenn ein Sensor oder der Bereich um einen Sensor extrem heiß oder kalt ist
●Wenn der Heckstoßfänger mit Eis, Schnee, Schmutz usw. bedeckt ist
●Wenn es stark regnet oder große Wassermengen auf das Fahrzeug treffen
●Wenn der Erkennungsbereich des Radarsensors durch ein benachbartes Fahrzeug
blockiert ist
●Wenn das Fahrzeug eine starke Schrägstellung aufweist
●Wenn Vorrichtungen montiert sind, die einen Sensor verdecken, wie z.B. eine
Abschleppöse, ein Stoßfängerschutz (zusätzliche Zierleiste usw.), ein Fahrradträger
oder ein Schneeschild
●Wenn das Fahrwerk modifiziert wurde oder Reifen mit einer von den Spezifikationen
abweichenden Größe montiert sind
●Wenn die Fahrzeugfront durch die Beladung angehoben oder abgesenkt wird
●Wenn ein Aufkleber oder eine elektronische Komponente, wie z.B. ein hintergrund-
beleuchtetes Nummernschild (vor allem mit fluoreszierender Beleuchtung), Nebel-
scheinwerfer, Radabweiser oder Funkantenne, in der Nähe eines Radarsensors
montiert ist
●Wenn die Ausrichtung eines Radarsensors verstellt wurde
●Wenn sich mehrere Fahrzeuge annähern, die nur einen geringen Abstand unterein-
ander haben
●Wenn sich ein anderes Fahrzeug schnell dem Heck Ihres Fahrzeugs nähert

4944-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M

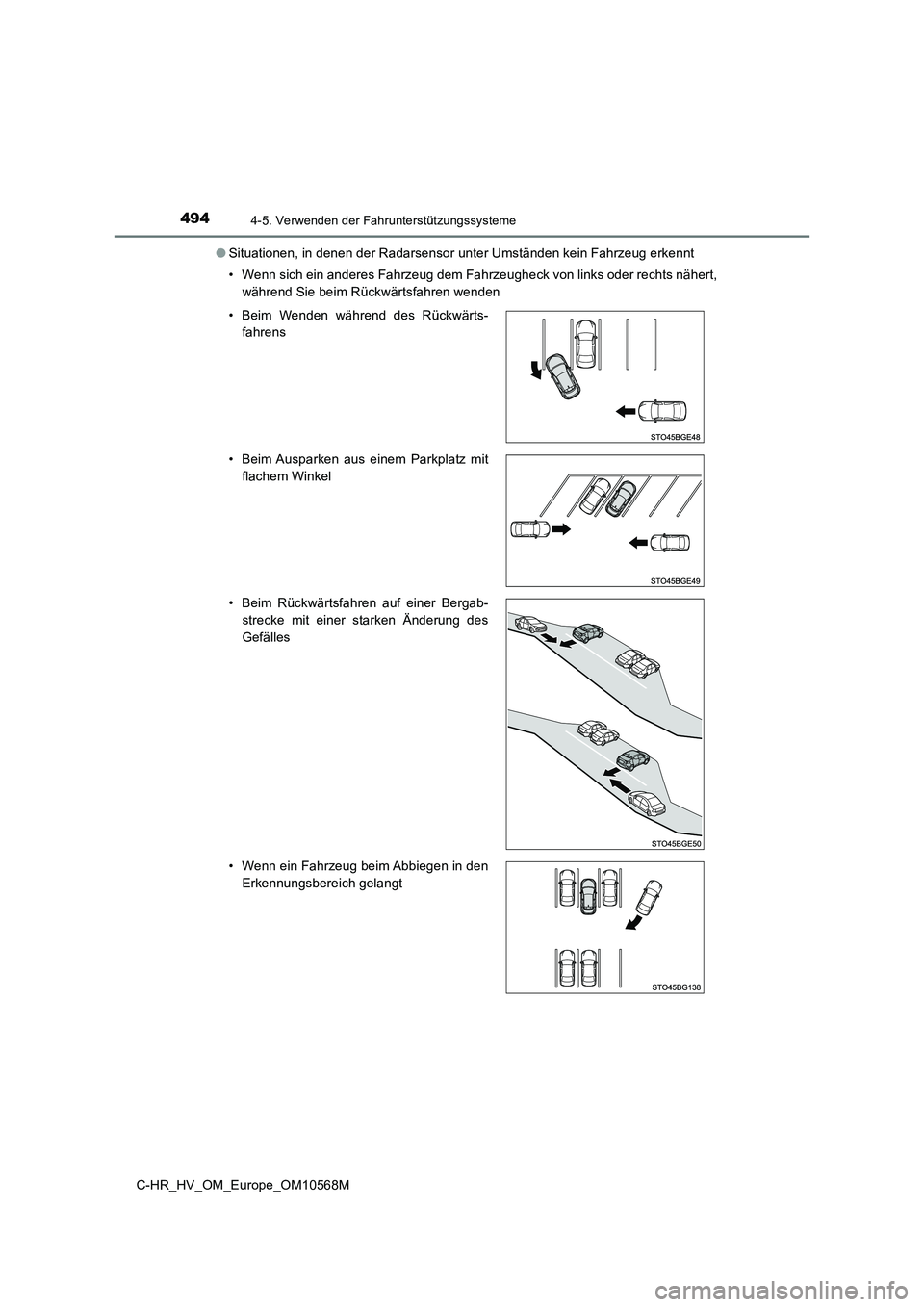

● Situationen, in denen der Radarsensor unter Umständen kein Fahrzeug erkennt
• Wenn sich ein anderes Fahrzeug dem Fahrzeugheck von links oder rechts nähert,
während Sie beim Rückwärtsfahren wenden
• Beim Wenden während des Rückwärts-
fahrens
• Beim Ausparken aus einem Parkplatz mit
flachem Winkel
• Beim Rückwärtsfahren auf einer Bergab-
strecke mit einer starken Änderung des
Gefälles
• Wenn ein Fahrzeug beim Abbiegen in den
Erkennungsbereich gelangt

4954-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10568M

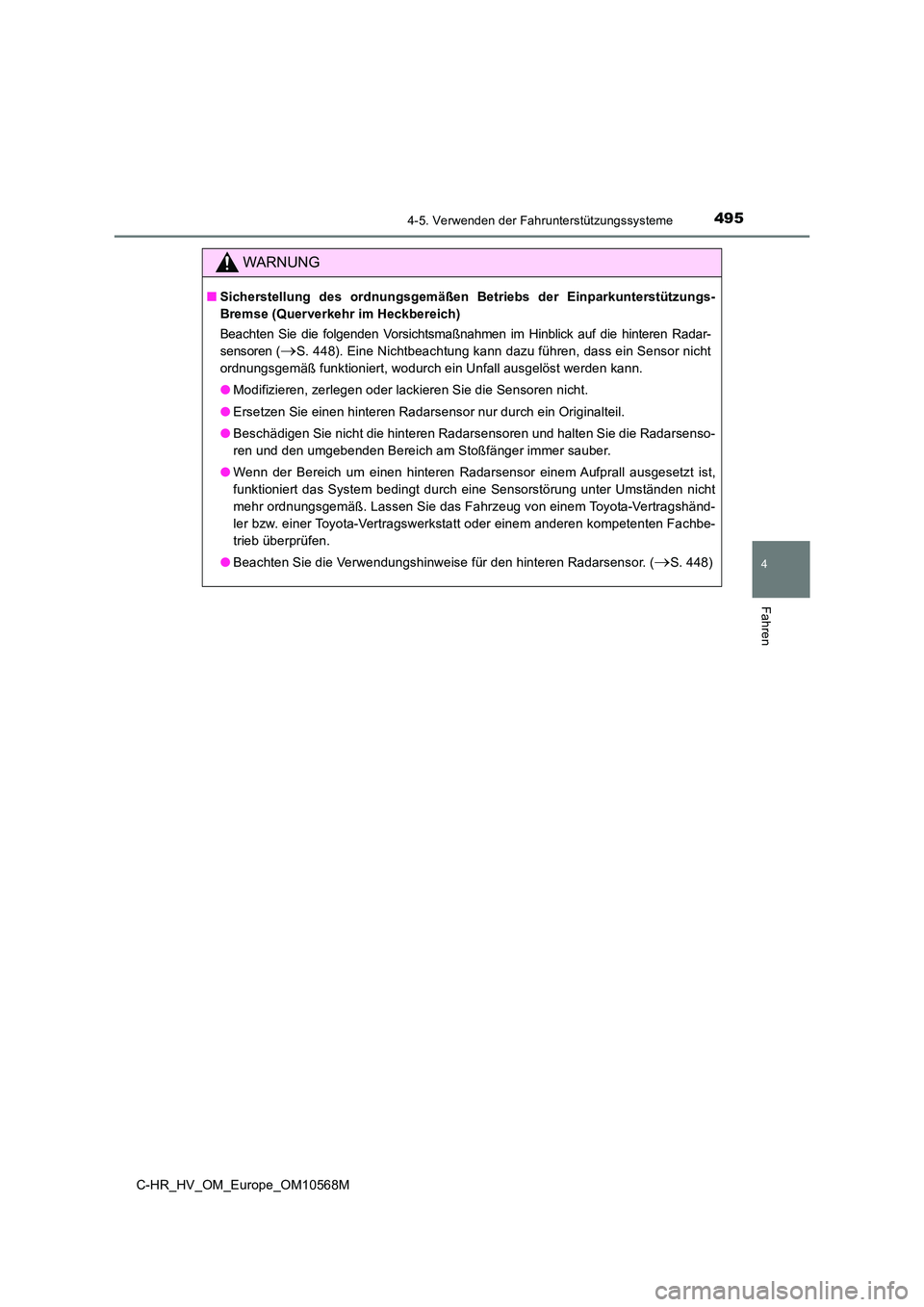

WARNUNG
■Sicherstellung des ordnungsgemäßen Betriebs der Einparkunterstützungs-
Bremse (Querverkehr im Heckbereich)
Beachten Sie die folgenden Vorsichtsmaßnahmen im Hinblick auf die hinteren Radar-
sensoren (S. 448). Eine Nichtbeachtung kann dazu führen, dass ein Sensor nicht
ordnungsgemäß funktioniert, wodurch ein Unfall ausgelöst werden kann.
● Modifizieren, zerlegen oder lackieren Sie die Sensoren nicht.
● Ersetzen Sie einen hinteren Radarsensor nur durch ein Originalteil.
● Beschädigen Sie nicht die hinteren Radarsensoren und halten Sie die Radarsenso-
ren und den umgebenden Bereich am Stoßfänger immer sauber.
● Wenn der Bereich um einen hinteren Radarsensor einem Aufprall ausgesetzt ist,
funktioniert das System bedingt durch eine Sensorstörung unter Umständen nicht
mehr ordnungsgemäß. Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-
trieb überprüfen.
● Beachten Sie die Verwendungshinweise für den hinteren Radarsensor. (S. 448)

4964-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M

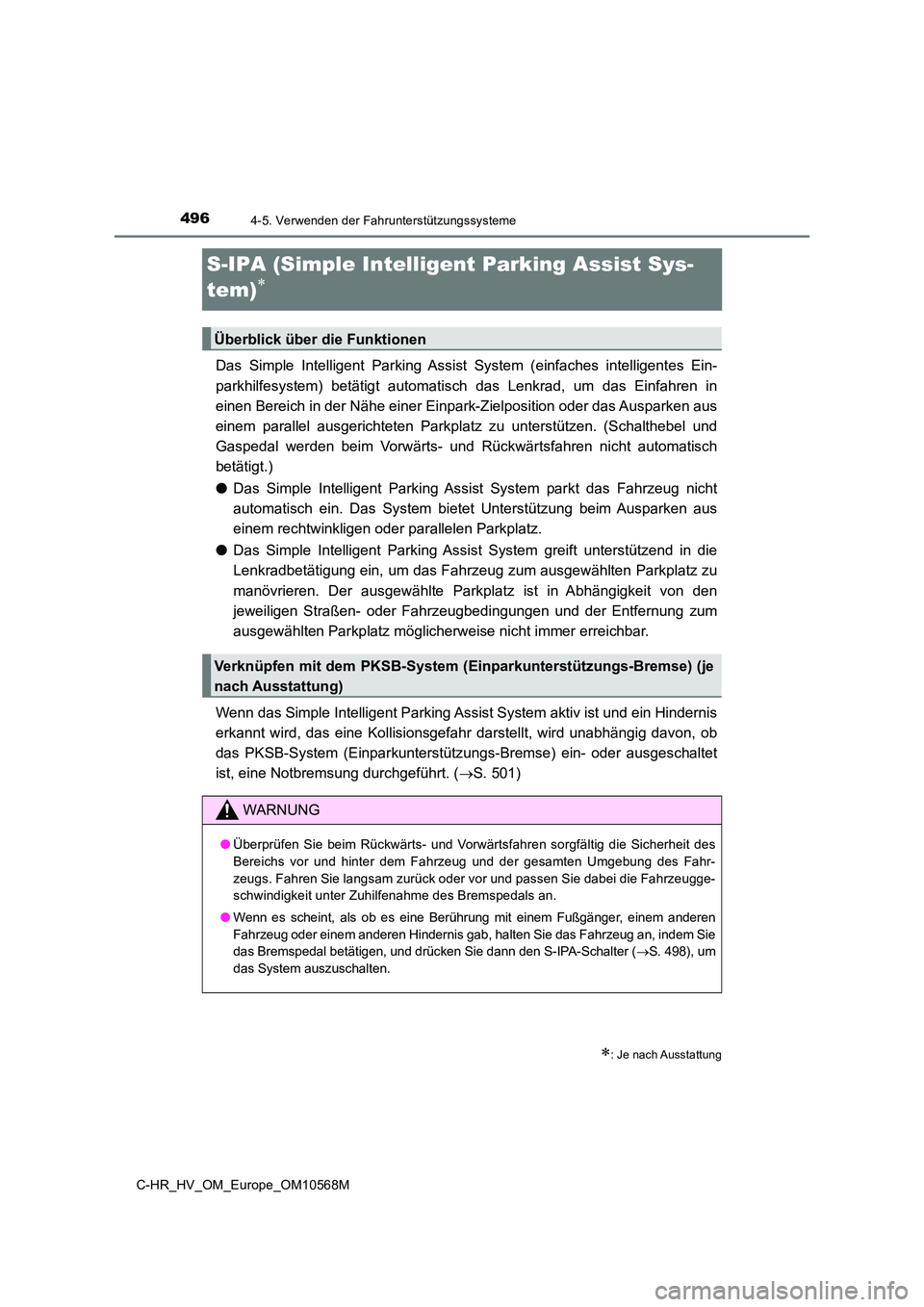

S-IPA (Simple Intelligent Parking Assist Sys-
tem)
Das Simple Intelligent Parking Assist System (einfaches intelligentes Ein-
parkhilfesystem) betätigt automatisch das Lenkrad, um das Einfahren in
einen Bereich in der Nähe einer Einpar k-Zielposition oder das Ausparken aus
einem parallel ausgerichteten Parkplatz zu unterstützen. (Schalthebel und
Gaspedal werden beim Vorwärts- und Rückwärtsfahren nicht automatisch
betätigt.)
● Das Simple Intelligent Parking Assist System parkt das Fahrzeug nicht
automatisch ein. Das System bietet Unterstützung beim Ausparken aus
einem rechtwinkligen oder parallelen Parkplatz.
● Das Simple Intelligent Parking Assist System greift unterstützend in die
Lenkradbetätigung ein, um das Fahrzeug zum ausgewählten Parkplatz zu
manövrieren. Der ausgewählte Parkplatz ist in Abhängigkeit von den
jeweiligen Straßen- oder Fahrzeugbedingungen und der Entfernung zum
ausgewählten Parkplatz möglicherweise nicht immer erreichbar.
Wenn das Simple Intelligent Parking Assist System aktiv ist und ein Hindernis
erkannt wird, das eine Kollisionsgefahr darstellt, wird unabhängig davon, ob
das PKSB-System (Einparkunterstützungs-Bremse) ein- oder ausgeschaltet
ist, eine Notbremsung durchgeführt. ( S. 501)
: Je nach Ausstattung
Überblick über die Funktionen
Verknüpfen mit dem PKSB-System (Einparkunterstützungs-Bremse) (je
nach Ausstattung)
WARNUNG
● Überprüfen Sie beim Rückwärts- und Vorwärtsfahren sorgfältig die Sicherheit des
Bereichs vor und hinter dem Fahrzeug und der gesamten Umgebung des Fahr-
zeugs. Fahren Sie langsam zurück oder vor und passen Sie dabei die Fahrzeugge-
schwindigkeit unter Zuhilfenahme des Bremspedals an.
●Wenn es scheint, als ob es eine Berührung mit einem Fußgänger, einem anderen
Fahrzeug oder einem anderen Hindernis gab, halten Sie das Fahrzeug an, indem Sie
das Bremspedal betätigen, und drücken Sie dann den S-IPA-Schalter (S. 498), um
das System auszuschalten.

4974-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10568M

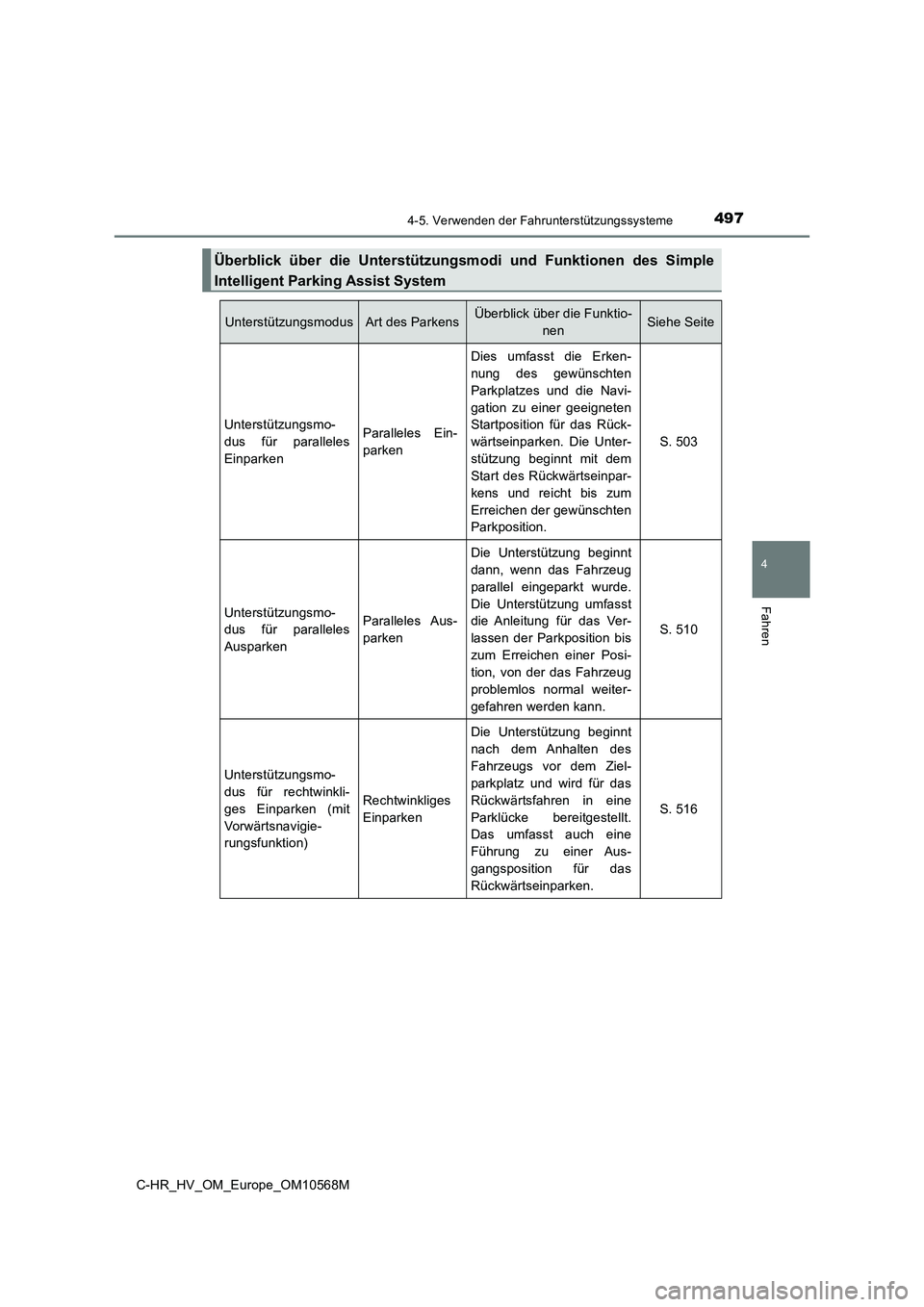

Überblick über die Unterstützungsmodi und Funktionen des Simple
Intelligent Parking Assist System
UnterstützungsmodusArt des ParkensÜberblick über die Funktio-
nenSiehe Seite
Unterstützungsmo-
dus für paralleles
EinparkenParalleles Ein-
parken
Dies umfasst die Erken-
nung des gewünschten
Parkplatzes und die Navi-
gation zu einer geeigneten
Startposition für das Rück-
wärtseinparken. Die Unter-
stützung beginnt mit dem
Start des Rückwärtseinpar-
kens und reicht bis zum
Erreichen der gewünschten
Parkposition.
S. 503
Unterstützungsmo-
dus für paralleles
AusparkenParalleles Aus-
parken
Die Unterstützung beginnt
dann, wenn das Fahrzeug
parallel eingeparkt wurde.
Die Unterstützung umfasst
die Anleitung für das Ver-
lassen der Parkposition bis
zum Erreichen einer Posi-
tion, von der das Fahrzeug
problemlos normal weiter-
gefahren werden kann.
S. 510
Unterstützungsmo-
dus für rechtwinkli-
ges Einparken (mit
Vorwärtsnavigie-
rungsfunktion)
Rechtwinkliges
Einparken
Die Unterstützung beginnt
nach dem Anhalten des
Fahrzeugs vor dem Ziel-
parkplatz und wird für das
Rückwärtsfahren in eine
Parklücke bereitgestellt.
Das umfasst auch eine
Führung zu einer Aus-
gangsposition für das
Rückwärtseinparken.
S. 516

4984-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M■
Wechseln mit dem S-IPA-Schalter
Drücken Sie den Schalter.
Damit können Sie die Funktionen
wechseln und die Unterstützungs-
modi beenden oder neu starten.
Wenn der Startschalter im Modus ON steht und die Fahrzeuggeschwindig-
keit ca. 30 km/h oder weniger beträgt, werden mit jedem Druck auf den
S-IPA-Schalter die Funktionen wie folgt gewechselt.
Die ausgewählte Funktion wird im Betriebsanzeigebereich der Multi-Informati-
onsanzeige angezeigt. (S. 499)
Wenn der Schalthebel nicht in der Stellung P steht, wird mit jedem Druck
auf den S-IPA-Schalter der Modus wie folgt gewechselt:
Unterstützungsmodus für paralleles Einparken Unterstützungsmodus
für rechtwinkliges Einparken* Aus
Wenn der Schalthebel in der Stellung P steht, wird mit jedem Druck auf
den S-IPA-Schalter der Modus wie folgt gewechselt:
Unterstützungsmodus für paralleles Ausparken beenden Aus
*: Der Unterstützungsmodus für rechtwinkliges Einparken kann aufgerufen werden,
wenn die Betriebsbedingungen erfüllt sind (S. 508). Wenn die Betriebsbedin-
gungen nicht erfüllt sind, wird er abgeschaltet.
Wechseln des Unterstützungsmodus
