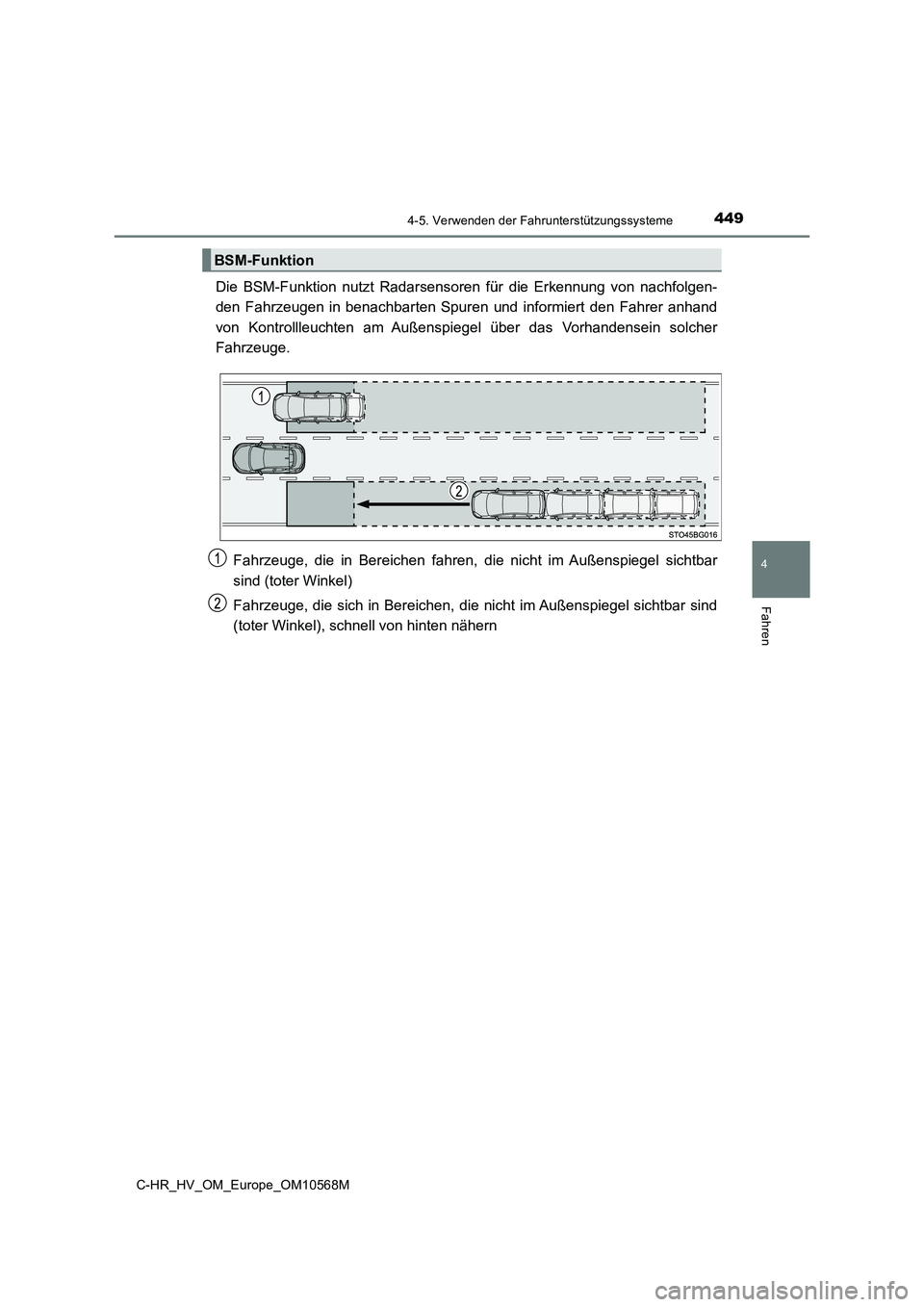

4494-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10568M
Die BSM-Funktion nutzt Radarsensoren für die Erkennung von nachfolgen-
den Fahrzeugen in benachbarten Spuren und informiert den Fahrer anhand
von Kontrollleuchten am Außenspiegel über das Vorhandensein solcher
Fahrzeuge.
Fahrzeuge, die in Bereichen fahren, die nicht im Außenspiegel sichtbar
sind (toter Winkel)
Fahrzeuge, die sich in Bereichen, die nicht im Außenspiegel sichtbar sind
(toter Winkel), schnell von hinten nähern
BSM-Funktion

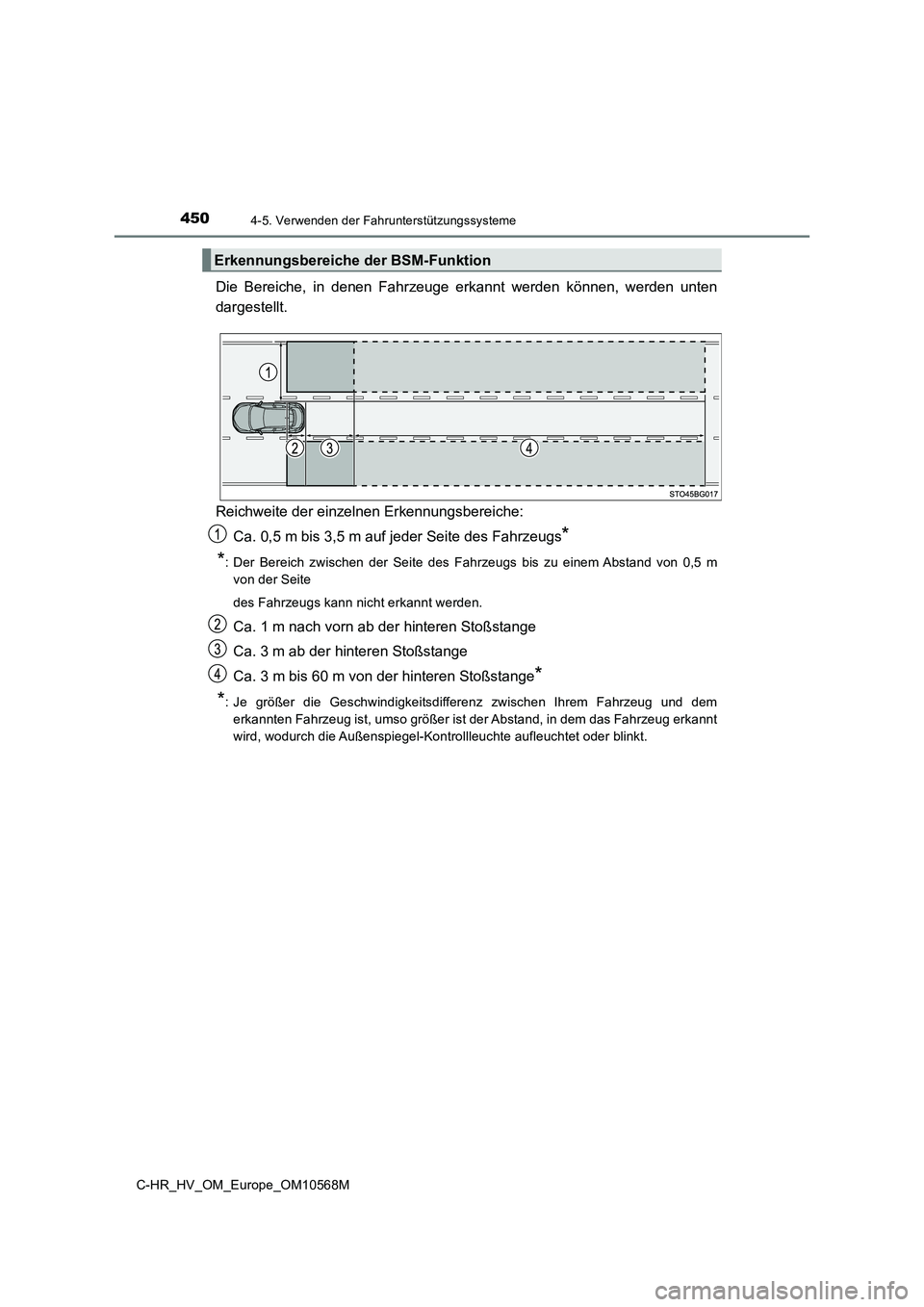

4504-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M
Die Bereiche, in denen Fahrzeuge erkannt werden können, werden unten
dargestellt.
Reichweite der einzelnen Erkennungsbereiche:
Ca. 0,5 m bis 3,5 m auf jeder Seite des Fahrzeugs*
*: Der Bereich zwischen der Seite des Fahrzeugs bis zu einem Abstand von 0,5 m
von der Seite
des Fahrzeugs kann nicht erkannt werden.
Ca. 1 m nach vorn ab der hinteren Stoßstange
Ca. 3 m ab der hinteren Stoßstange
Ca. 3 m bis 60 m von der hinteren Stoßstange*
*: Je größer die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem
erkannten Fahrzeug ist, umso größer ist der Abstand, in dem das Fahrzeug erkannt
wird, wodurch die Außenspiegel-Kontrollleuchte aufleuchtet oder blinkt.
Erkennungsbereiche der BSM-Funktion

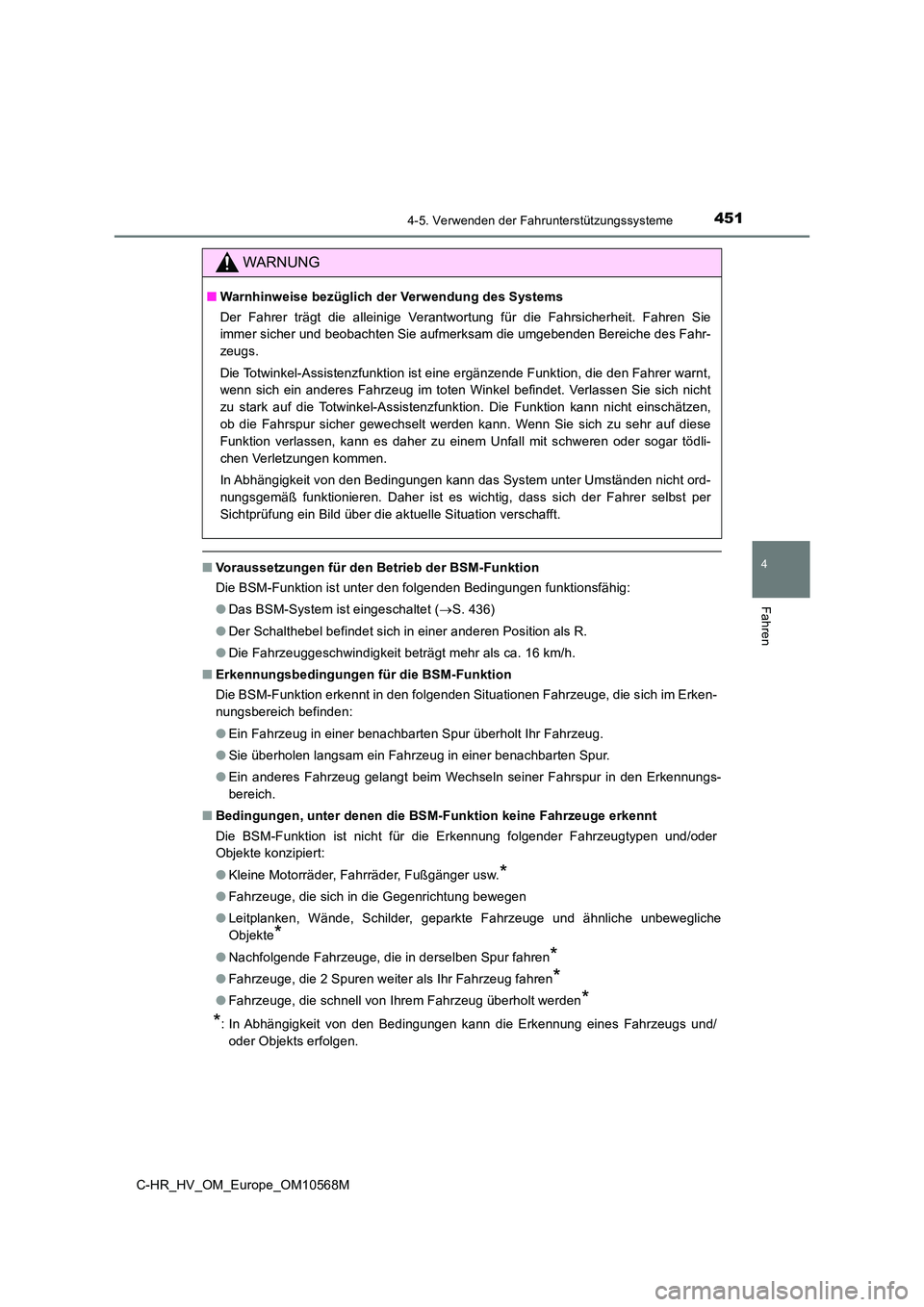

4514-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10568M
■Voraussetzungen für den Betrieb der BSM-Funktion
Die BSM-Funktion ist unter den folgenden Bedingungen funktionsfähig:
● Das BSM-System ist eingeschaltet (S. 436)
● Der Schalthebel befindet sich in einer anderen Position als R.
● Die Fahrzeuggeschwindigkeit beträgt mehr als ca. 16 km/h.
■ Erkennungsbedingungen für die BSM-Funktion
Die BSM-Funktion erkennt in den folgenden Situationen Fahrzeuge, die sich im Erken-
nungsbereich befinden:
● Ein Fahrzeug in einer benachbarten Spur überholt Ihr Fahrzeug.
● Sie überholen langsam ein Fahrzeug in einer benachbarten Spur.
● Ein anderes Fahrzeug gelangt beim Wechseln seiner Fahrspur in den Erkennungs-
bereich.
■ Bedingungen, unter denen die BSM-Funktion keine Fahrzeuge erkennt
Die BSM-Funktion ist nicht für die Erkennung folgender Fahrzeugtypen und/oder
Objekte konzipiert:
● Kleine Motorräder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich in die Gegenrichtung bewegen
● Leitplanken, Wände, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Objekte*
● Nachfolgende Fahrzeuge, die in derselben Spur fahren*
●Fahrzeuge, die 2 Spuren weiter als Ihr Fahrzeug fahren*
●Fahrzeuge, die schnell von Ihrem Fahrzeug überholt werden*
*: In Abhängigkeit von den Bedingungen kann die Erkennung eines Fahrzeugs und/
oder Objekts erfolgen.
WARNUNG
■ Warnhinweise bezüglich der Verwendung des Systems
Der Fahrer trägt die alleinige Verantwortung für die Fahrsicherheit. Fahren Sie
immer sicher und beobachten Sie aufmerksam die umgebenden Bereiche des Fahr-
zeugs.
Die Totwinkel-Assistenzfunktion ist eine ergänzende Funktion, die den Fahrer warnt,
wenn sich ein anderes Fahrzeug im toten Winkel befindet. Verlassen Sie sich nicht
zu stark auf die Totwinkel-Assistenzfunktion. Die Funktion kann nicht einschätzen,
ob die Fahrspur sicher gewechselt werden kann. Wenn Sie sich zu sehr auf diese
Funktion verlassen, kann es daher zu einem Unfall mit schweren oder sogar tödli-
chen Verletzungen kommen.
In Abhängigkeit von den Bedingungen kann das System unter Umständen nicht ord-
nungsgemäß funktionieren. Daher ist es wichtig, dass sich der Fahrer selbst per
Sichtprüfung ein Bild über die aktuelle Situation verschafft.

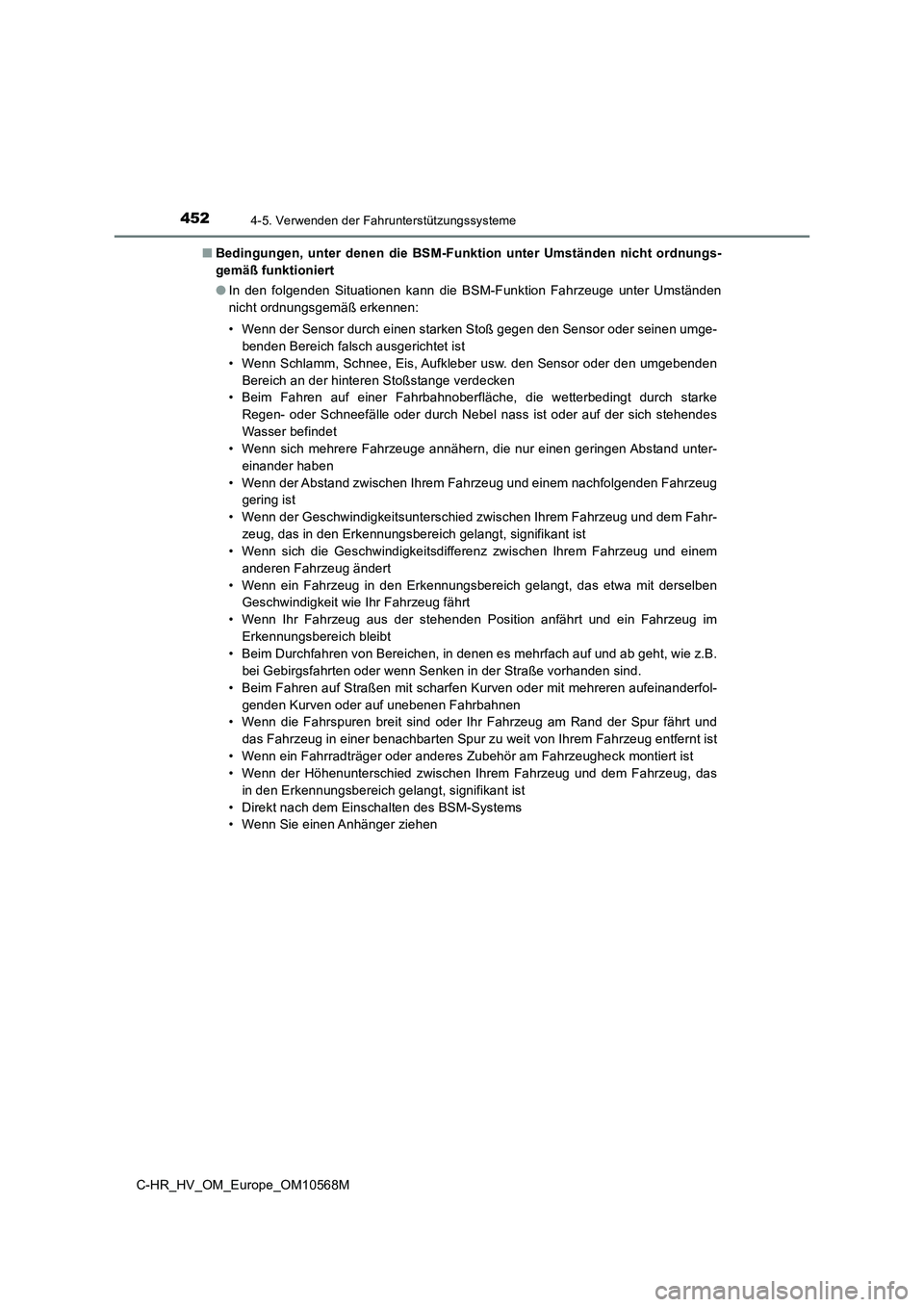

4524-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M■Bedingungen, unter denen die BSM-Funktion unter Umständen nicht ordnungs-
gemäß funktioniert
●In den folgenden Situationen kann die BSM-Funktion Fahrzeuge unter Umständen
nicht ordnungsgemäß erkennen:
• Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umge-
benden Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, Aufkleber usw. den Sensor oder den umgebenden
Bereich an der hinteren Stoßstange verdecken
• Beim Fahren auf einer Fahrbahnoberfläche, die wetterbedingt durch starke
Regen- oder Schneefälle oder durch Nebel nass ist oder auf der sich stehendes
Wasser befindet
• Wenn sich mehrere Fahrzeuge annähern, die nur einen geringen Abstand unter-
einander haben
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und dem Fahr-
zeug, das in den Erkennungsbereich gelangt, signifikant ist
• Wenn sich die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und einem
anderen Fahrzeug ändert
• Wenn ein Fahrzeug in den Erkennungsbereich gelangt, das etwa mit derselben
Geschwindigkeit wie Ihr Fahrzeug fährt
• Wenn Ihr Fahrzeug aus der stehenden Position anfährt und ein Fahrzeug im
Erkennungsbereich bleibt
• Beim Durchfahren von Bereichen, in denen es mehrfach auf und ab geht, wie z.B.
bei Gebirgsfahrten oder wenn Senken in der Straße vorhanden sind.
• Beim Fahren auf Straßen mit scharfen Kurven oder mit mehreren aufeinanderfol-
genden Kurven oder auf unebenen Fahrbahnen
• Wenn die Fahrspuren breit sind oder Ihr Fahrzeug am Rand der Spur fährt und
das Fahrzeug in einer benachbarten Spur zu weit von Ihrem Fahrzeug entfernt ist
• Wenn ein Fahrradträger oder anderes Zubehör am Fahrzeugheck montiert ist
• Wenn der Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das
in den Erkennungsbereich gelangt, signifikant ist
• Direkt nach dem Einschalten des BSM-Systems
• Wenn Sie einen Anhänger ziehen

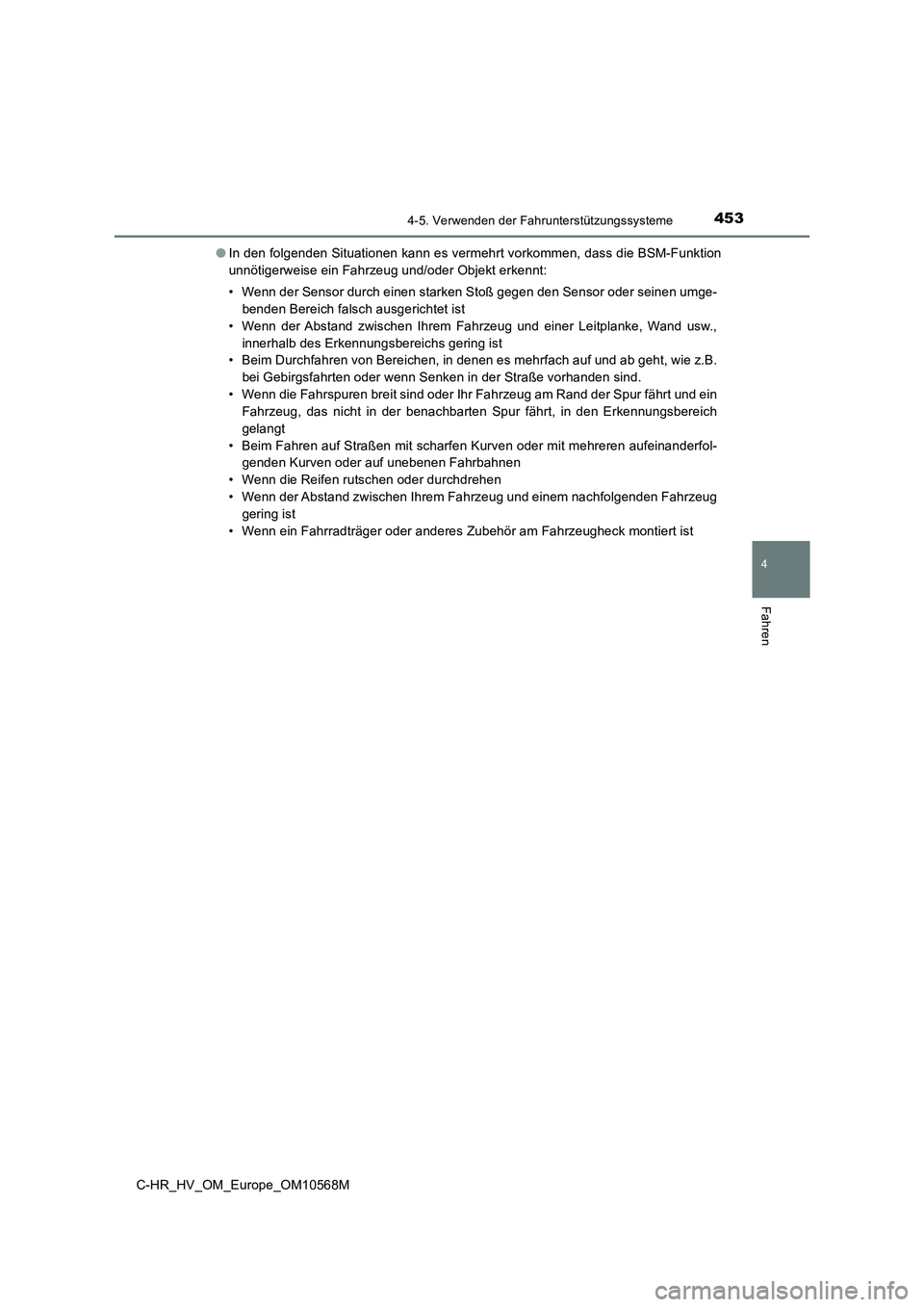

4534-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10568M●In den folgenden Situationen kann es vermehrt vorkommen, dass die BSM-Funktion
unnötigerweise ein Fahrzeug und/oder Objekt erkennt:
• Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umge-
benden Bereich falsch ausgerichtet ist
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Leitplanke, Wand usw.,
innerhalb des Erkennungsbereichs gering ist
• Beim Durchfahren von Bereichen, in denen es mehrfach auf und ab geht, wie z.B.
bei Gebirgsfahrten oder wenn Senken in der Straße vorhanden sind.
• Wenn die Fahrspuren breit sind oder Ihr Fahrzeug am Rand der Spur fährt und ein
Fahrzeug, das nicht in der benachbarten Spur fährt, in den Erkennungsbereich
gelangt
• Beim Fahren auf Straßen mit scharfen Kurven oder mit mehreren aufeinanderfol-
genden Kurven oder auf unebenen Fahrbahnen
• Wenn die Reifen rutschen oder durchdrehen
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein Fahrradträger oder anderes Zubehör am Fahrzeugheck montiert ist

4544-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M
Toyota Einparkhilfe- Sensor
: Je nach Ausstattung
Die Entfernung von Ihrem Fahrzeug zu Objekten, wie z.B. zu Wänden,
beim parallelen Einparken oder beim Manövrieren in einer Garage wird
von Sensoren gemessen und über die Multi-Informationsanzeige und
einen Summer kommuniziert. Prüfen Sie immer den Umgebungsbe-
reich, wenn Sie dieses System verwenden.
Arten von Sensoren
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Vordere Seitensensoren
(je nach Ausstattung)
Hintere Seitensensoren
(je nach Ausstattung)

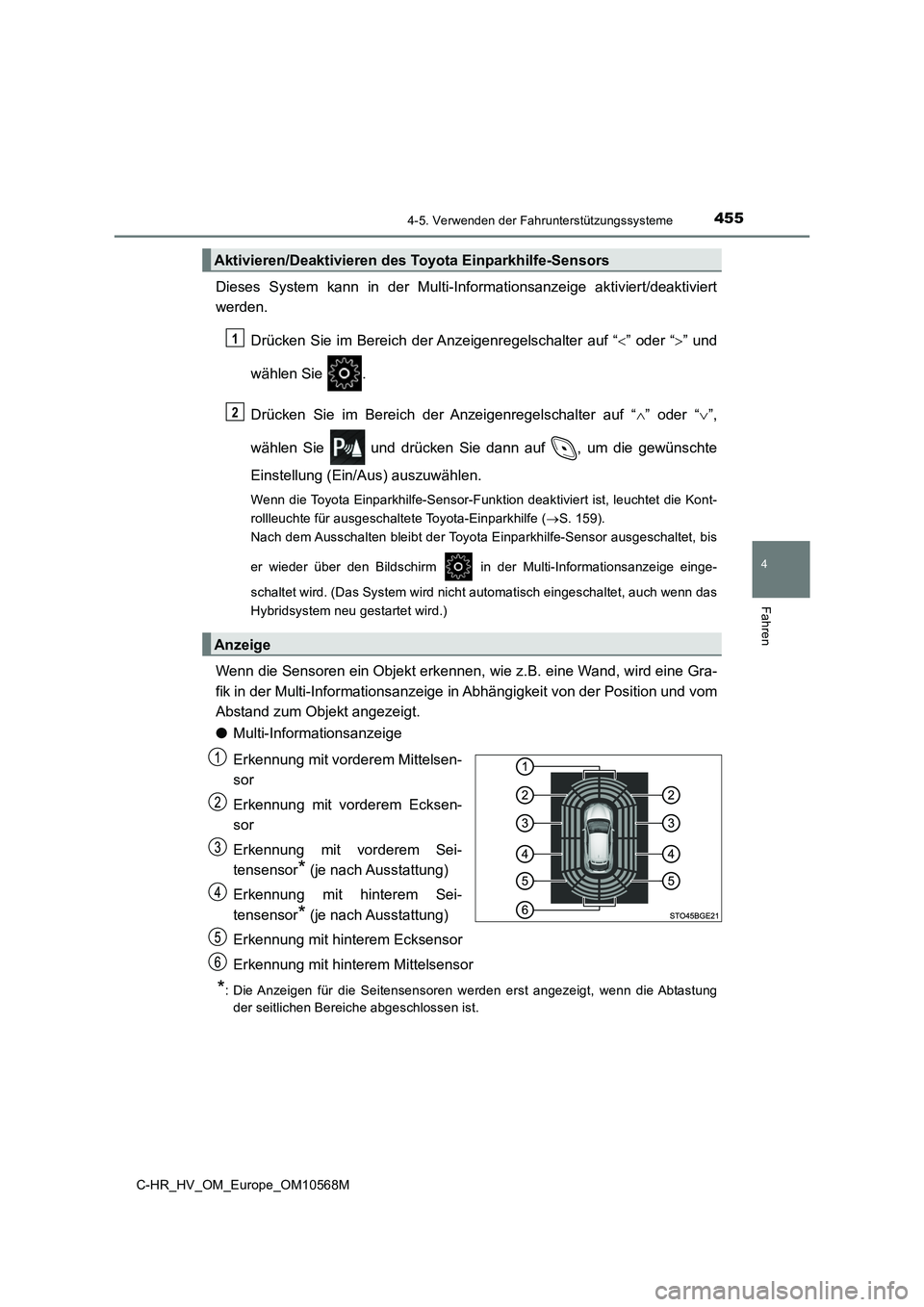

4554-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10568M
Dieses System kann in der Multi-Informationsanzeige aktiviert/deaktiviert
werden.
Drücken Sie im Bereich der Anzeigenregelschalter auf “” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “” oder “”,
wählen Sie und drücken Sie dann auf , um die gewünschte
Einstellung (Ein/Aus) auszuwählen.
Wenn die Toyota Einparkhilfe-Sensor-Funktion deaktiviert ist, leuchtet die Kont-
rollleuchte für ausgeschaltete Toyota-Einparkhilfe (S. 159).
Nach dem Ausschalten bleibt der Toyota Einparkhilfe-Sensor ausgeschaltet, bis
er wieder über den Bildschirm in der Multi-Informationsanzeige einge-
schaltet wird. (Das System wird nicht automatisch eingeschaltet, auch wenn das
Hybridsystem neu gestartet wird.)
Wenn die Sensoren ein Objekt erkennen, wie z.B. eine Wand, wird eine Gra-
fik in der Multi-Informationsanzeige in Abhängigkeit von der Position und vom
Abstand zum Objekt angezeigt.
●Multi-Informationsanzeige
Erkennung mit vorderem Mittelsen-
sor
Erkennung mit vorderem Ecksen-
sor
Erkennung mit vorderem Sei-
tensensor
* (je nach Ausstattung)
Erkennung mit hinterem Sei-
tensensor
* (je nach Ausstattung)
Erkennung mit hinterem Ecksensor
Erkennung mit hinterem Mittelsensor
*: Die Anzeigen für die Seitensensoren werden erst angezeigt, wenn die Abtastung
der seitlichen Bereiche abgeschlossen ist.
Aktivieren/Deaktivieren des Toyota Einparkhilfe-Sensors
Anzeige
1
2

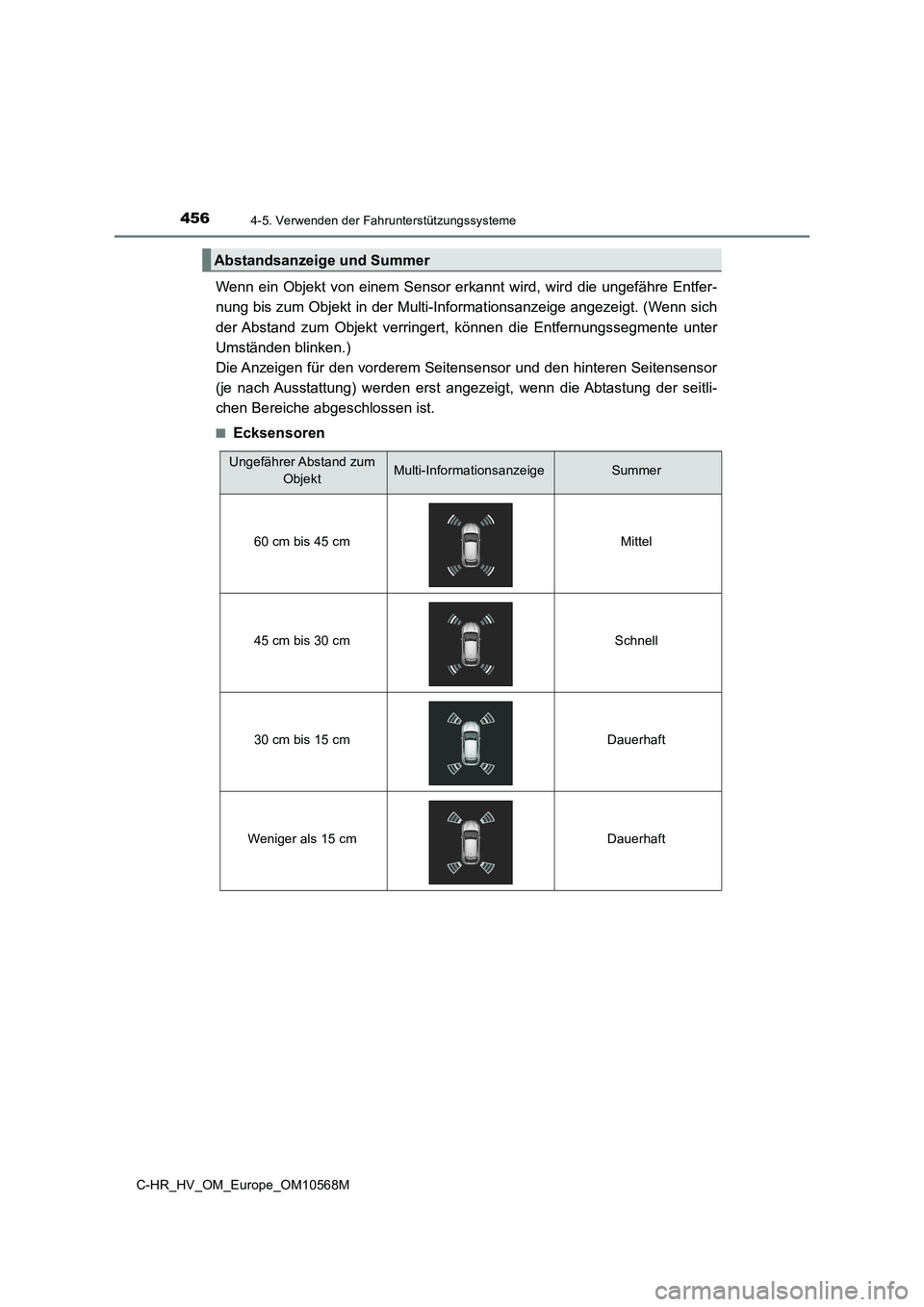

4564-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M
Wenn ein Objekt von einem Sensor erkannt wird, wird die ungefähre Entfer-
nung bis zum Objekt in der Multi-Informationsanzeige angezeigt. (Wenn sich
der Abstand zum Objekt verringert, können die Entfernungssegmente unter
Umständen blinken.)
Die Anzeigen für den vorderem Seitensensor und den hinteren Seitensensor
(je nach Ausstattung) werden erst angezeigt, wenn die Abtastung der seitli-
chen Bereiche abgeschlossen ist.
■Ecksensoren
Abstandsanzeige und Summer
Ungefährer Abstand zum
ObjektMulti-InformationsanzeigeSummer
60 cm bis 45 cm Mittel
45 cm bis 30 cm Schnell
30 cm bis 15 cm Dauerhaft
Weniger als 15 cm Dauerhaft

4574-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10568M■
Mittlere Sensoren
Ungefährer Abstand zum
ObjektMulti-InformationsanzeigeSummer
Vorn: 100 bis 60 cm
Hinten: 150 bis 60 cmLangsam
60 cm bis 45 cm Mittel
45 cm bis 30 cm Schnell
30 cm bis 15 cm Dauerhaft
Weniger als 15 cm Dauerhaft

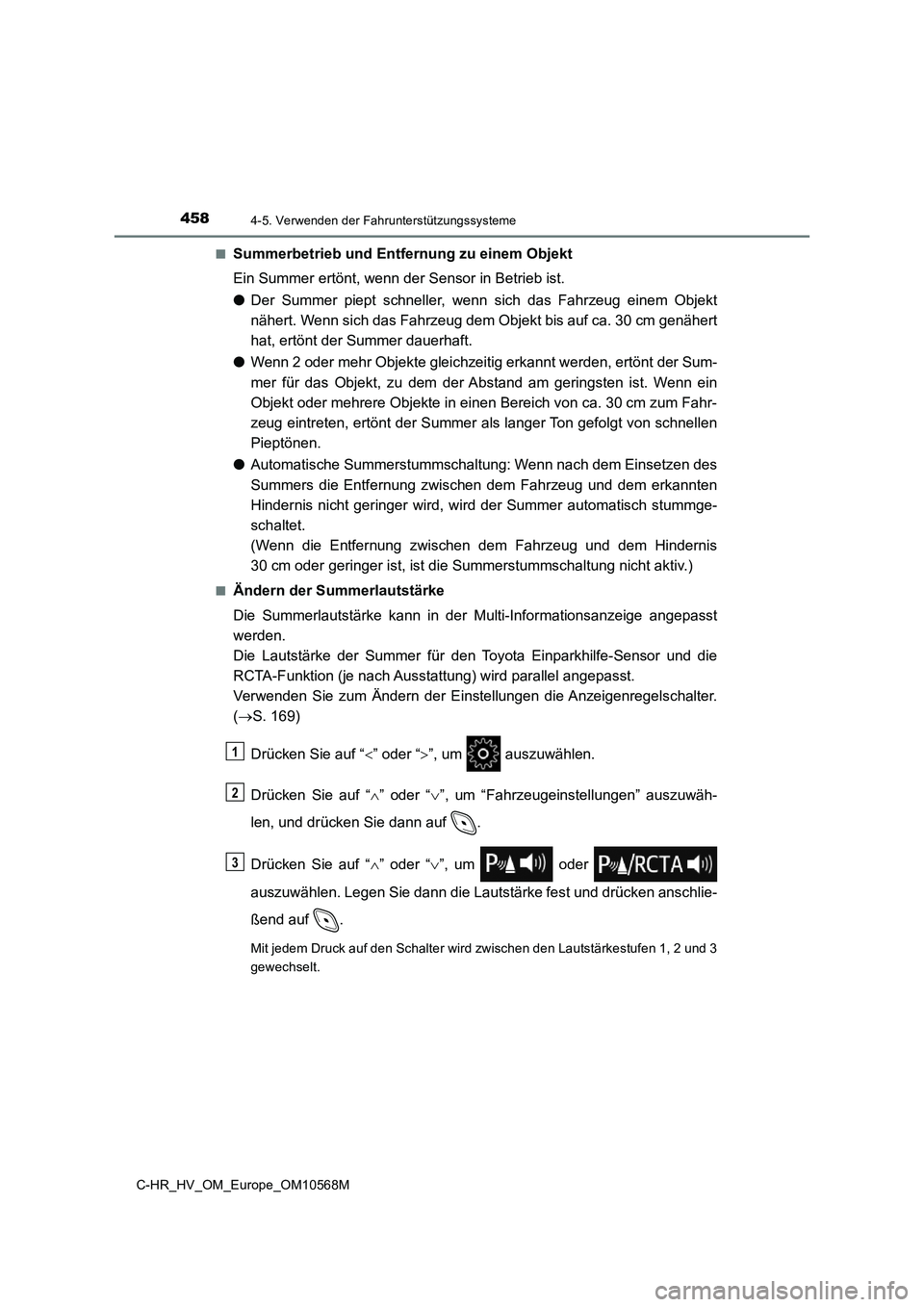

4584-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M■
Summerbetrieb und Entfernung zu einem Objekt
Ein Summer ertönt, wenn der Sensor in Betrieb ist.
●Der Summer piept schneller, wenn sich das Fahrzeug einem Objekt
nähert. Wenn sich das Fahrzeug dem Objekt bis auf ca. 30 cm genähert
hat, ertönt der Summer dauerhaft.
●Wenn 2 oder mehr Objekte gleichzeitig erkannt werden, ertönt der Sum-
mer für das Objekt, zu dem der Abstand am geringsten ist. Wenn ein
Objekt oder mehrere Objekte in einen Bereich von ca. 30 cm zum Fahr-
zeug eintreten, ertönt der Summer als langer Ton gefolgt von schnellen
Pieptönen.
●Automatische Summerstummschaltung: Wenn nach dem Einsetzen des
Summers die Entfernung zwischen dem Fahrzeug und dem erkannten
Hindernis nicht geringer wird, wird der Summer automatisch stummge-
schaltet.
(Wenn die Entfernung zwischen dem Fahrzeug und dem Hindernis
30 cm oder geringer ist, ist die Summerstummschaltung nicht aktiv.)
■Ändern der Summerlautstärke
Die Summerlautstärke kann in der Multi-Informationsanzeige angepasst
werden.
Die Lautstärke der Summer für den Toyota Einparkhilfe-Sensor und die
RCTA-Funktion (je nach Ausstattung) wird parallel angepasst.
Verwenden Sie zum Ändern der Einstellungen die Anzeigenregelschalter.
(S. 169)
Drücken Sie auf “” oder “”, um auszuwählen.
Drücken Sie auf “” oder “”, um “Fahrzeugeinstellungen” auszuwäh-
len, und drücken Sie dann auf .
Drücken Sie auf “” oder “”, um oder
auszuwählen. Legen Sie dann die Lautstärke fest und drücken anschlie-
ßend auf .
Mit jedem Druck auf den Schalter wird zwischen den Lautstärkestufen 1, 2 und 3
gewechselt.
1
2
3
