TOYOTA C-HR 2021 Instruksjoner for bruk (in Norwegian)

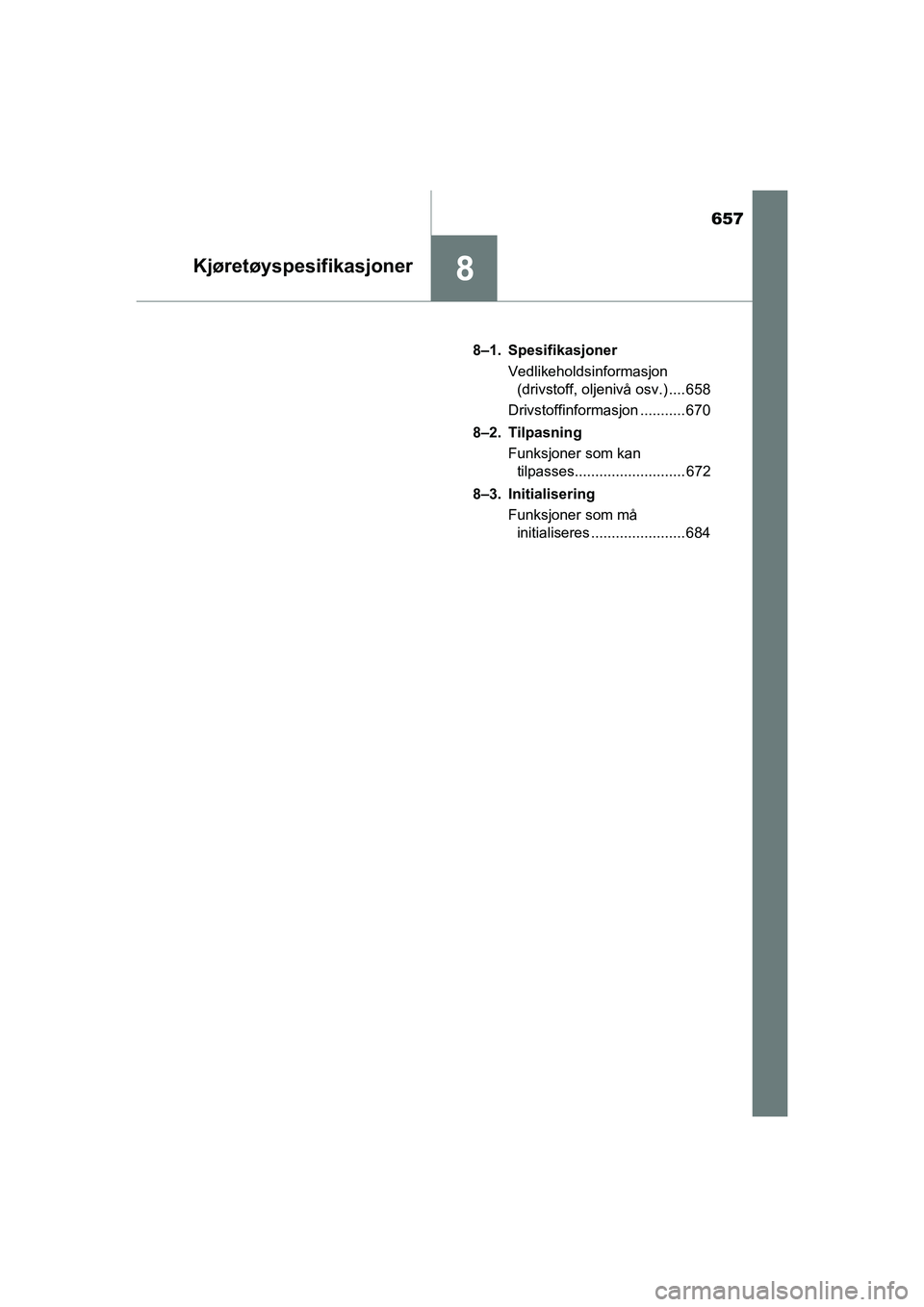

657
8Kjøretøyspesifikasjoner
C-HR_HV_OM_Europe_OM10566NO8–1. Spesifikasjoner
Vedlikeholdsinformasjon (drivstoff, oljenivå osv.) .... 658
Drivstoffinformasjon ........... 670
8–2. Tilpasning Funksjoner som kan tilpasses........................... 672
8–3. Initialisering Funksjoner som må initialiseres ....................... 684
C-HR_HV_OM_Europe_OM10566NO.book Page 657 Monday, March 15, 2021 2:22 PM

6588-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10566NO

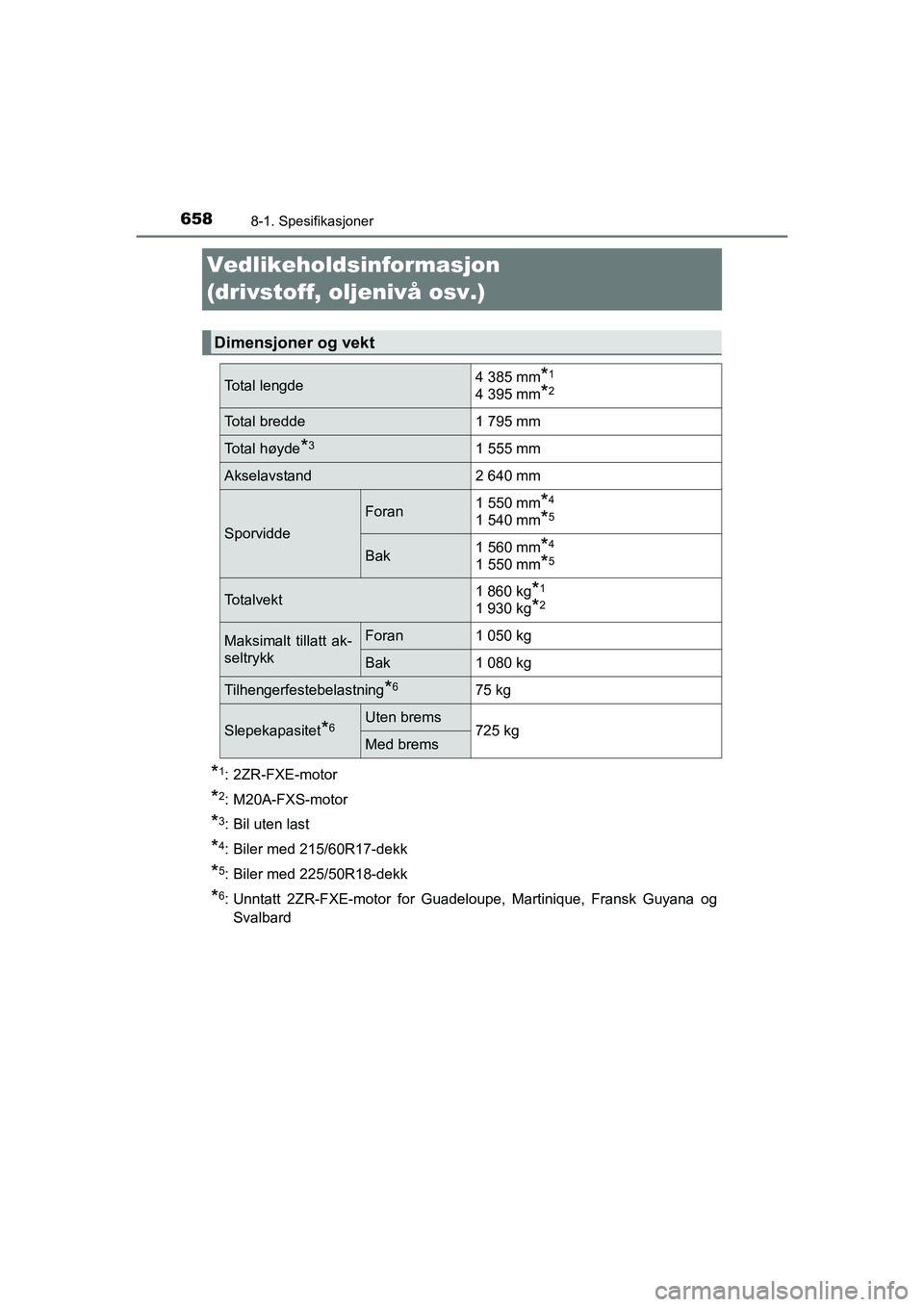

Vedlikeholdsinformasjon
(drivstoff, oljenivå osv.)
*1: 2ZR-FXE-motor
*2: M20A-FXS-motor
*3: Bil uten last
*4: Biler med 215/60R17-dekk
*5: Biler med 225/50R18-dekk
*6: Unntatt 2ZR-FXE-motor for Guadeloupe, Martinique, Fransk Guyana og
Svalbard
Dimensjoner og vekt
Total lengde4 385 mm*1
4 395 mm*2
Total bredde1 795 mm
Total høyde*31 555 mm
Akselavstand2 640 mm
Sporvidde
Foran1 550 mm*4
1 540 mm*5
Bak1 560 mm*4
1 550 mm*5
To t a l v e k t1 860 kg*1
1 930 kg*2
Maksimalt tillatt ak-
seltrykkForan1 050 kg
Bak1 080 kg
Tilhengerfestebelastning*675 kg
Slepekapasitet*6Uten brems725 kgMed brems
C-HR_HV_OM_Europe_OM10566NO.book Page 658 Monday, March 15, 2021 2:22 PM

6598-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10566NO
8
Kjøretøyspesifikasjoner

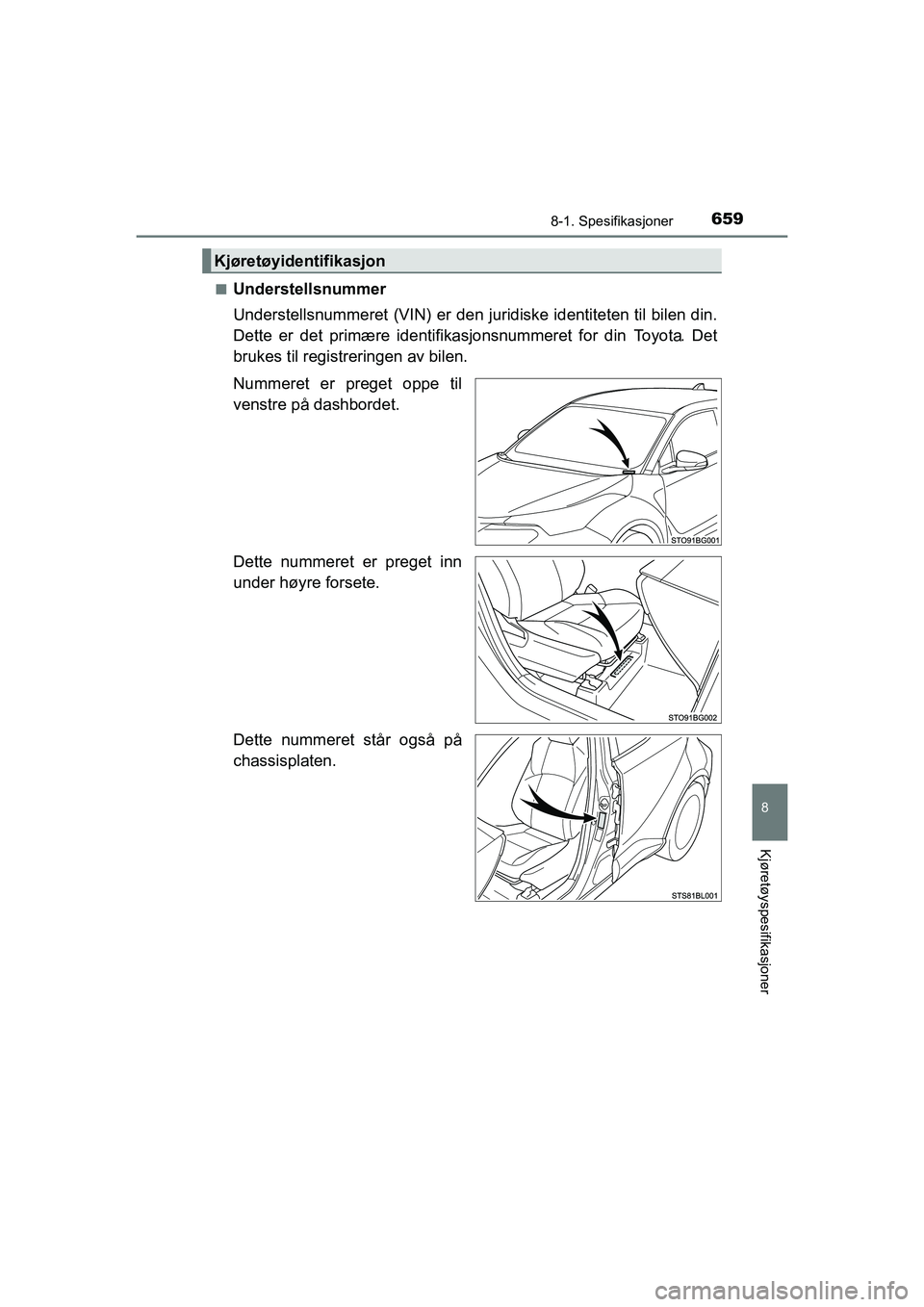

nUnderstellsnummer
Understellsnummeret (VIN) er den juridiske identiteten til bilen din.
Dette er det primære identifikasjonsnummeret for din Toyota. Det
brukes til registreringen av bilen.
Nummeret er preget oppe til
venstre på dashbordet.
Dette nummeret er preget inn
under høyre forsete.
Dette nummeret står også på
chassisplaten.
Kjøretøyidentifikasjon
C-HR_HV_OM_Europe_OM10566NO.book Page 659 Monday, March 15, 2021 2:22 PM

6608-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10566NOn

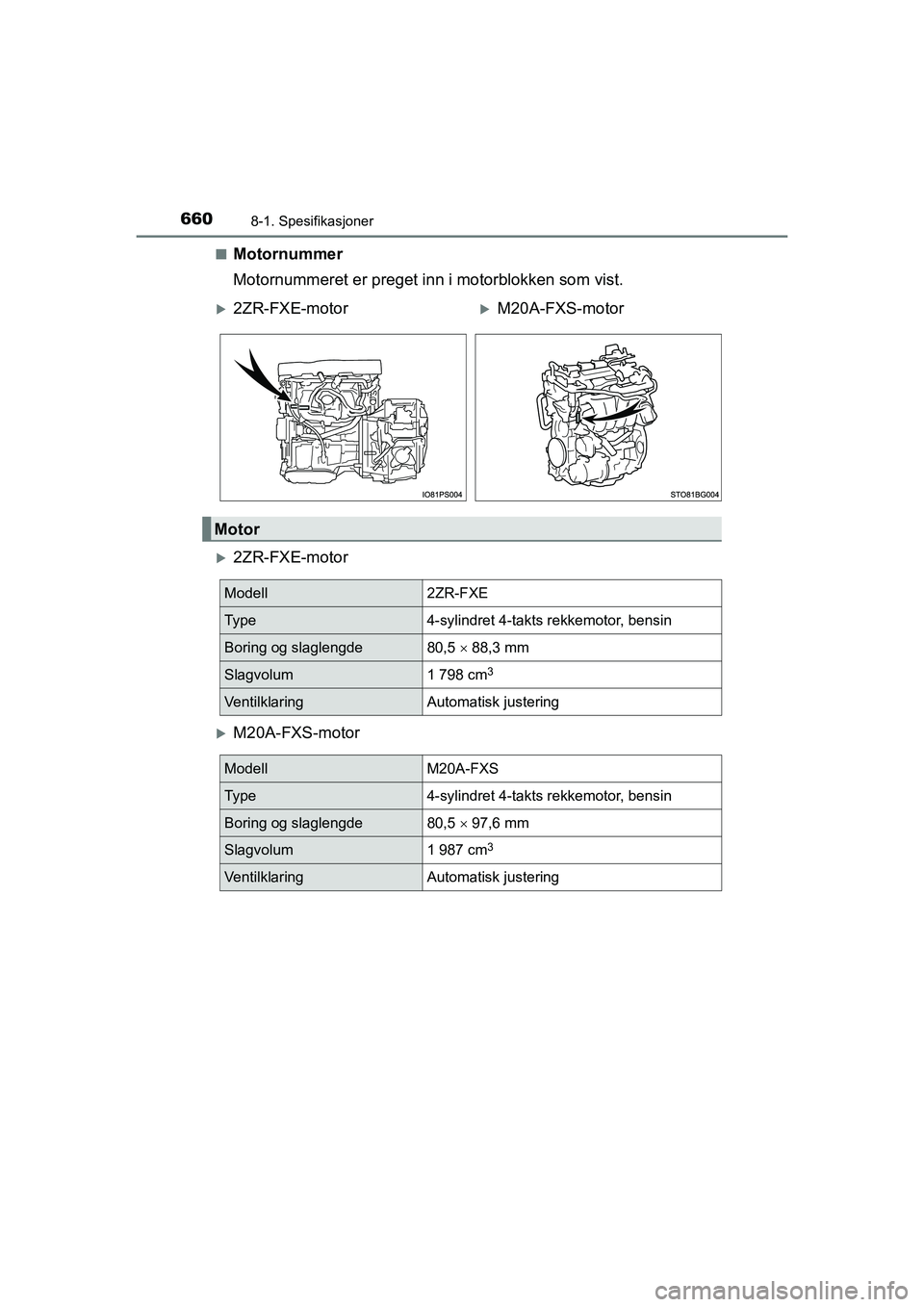

Motornummer
Motornummeret er preget inn i motorblokken som vist.
2ZR-FXE-motor
M20A-FXS-motor
2ZR-FXE-motorM20A-FXS-motor
Motor
Modell2ZR-FXE
Ty p e4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde80,5 
88,3 mm
Slagvolum1 798 cm3
VentilklaringAutomatisk justering
ModellM20A-FXS
Ty p e4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde80,5  97,6 mm
Slagvolum1 987 cm3
VentilklaringAutomatisk justering
C-HR_HV_OM_Europe_OM10566NO.book Page 660 Monday, March 15, 2021 2:22 PM

6618-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10566NO
8
Kjøretøyspesifikasjoner

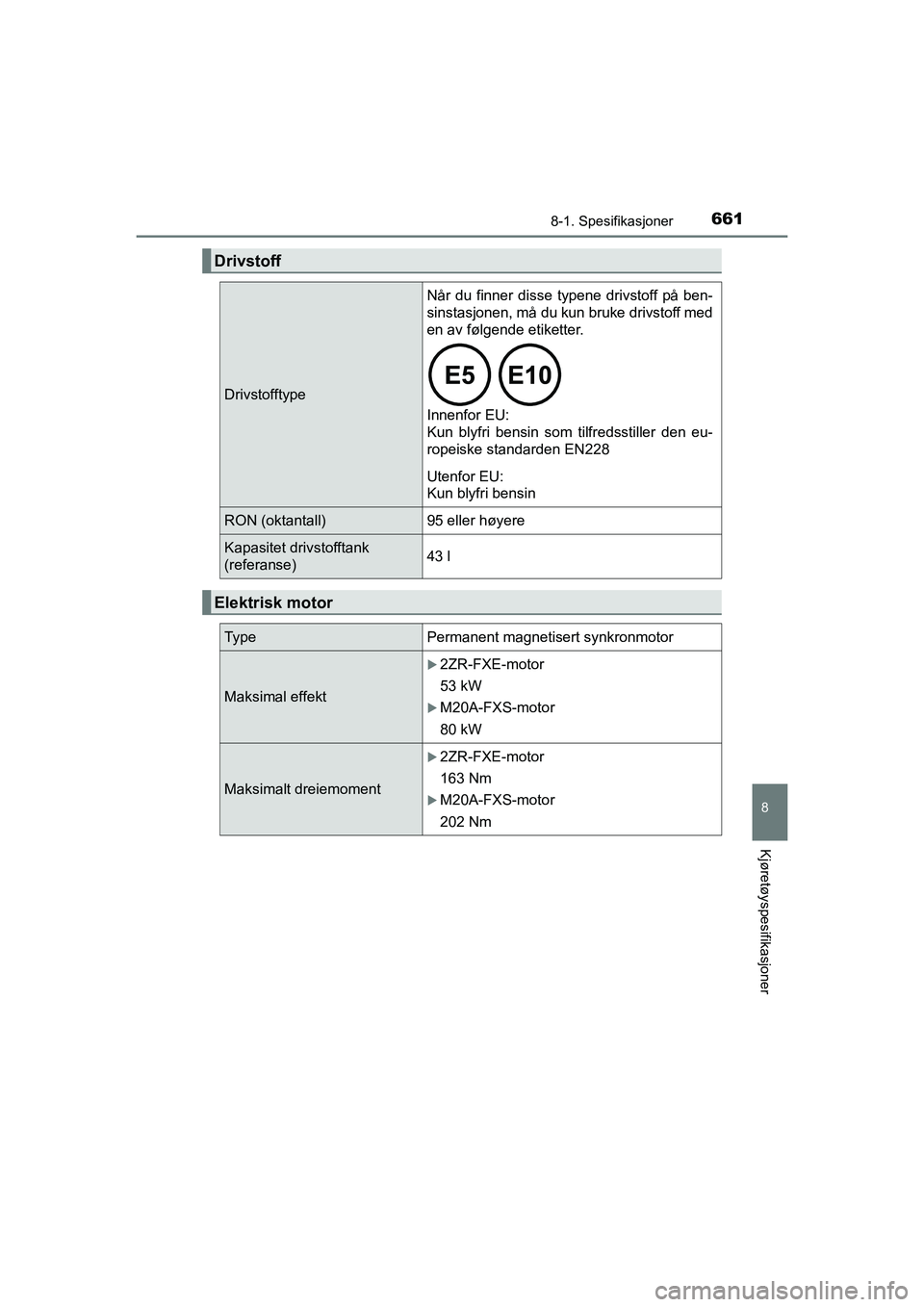

Drivstoff
Drivstofftype
Når du finner disse typene drivstoff på ben-
sinstasjonen, må du kun bruke drivstoff med
en av følgende etiketter.
Innenfor EU:
Kun blyfri bensin som tilfredsstiller den eu-
ropeiske standarden EN228
Utenfor EU:
Kun blyfri bensin
RON (oktantall)95 eller høyere
Kapasitet drivstofftank
(referanse)43 l
Elektrisk motor
Ty p ePermanent magnetisert synkronmotor
Maksimal effekt
2ZR-FXE-motor
53 kW
M20A-FXS-motor
80 kW
Maksimalt dreiemoment
2ZR-FXE-motor
163 Nm
M20A-FXS-motor
202 Nm
C-HR_HV_OM_Europe_OM10566NO.book Page 661 Monday, March 15, 2021 2:22 PM

6628-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10566NO
2ZR-FXE-motor (unntatt Guadeloupe, Martinique, Fransk Guyana
og Grønland)
2ZR-FXE-motor (Guadeloupe, Martinique, Fransk Guyana og Grønland)
og M20A-FXS-motor:
nOljekapasitet (ved oljeskift – referanse*)
*: Motorens oljekapasitet er en referansemengde som skal brukes når man skifter olje. Varm opp motoren og slå av hybridsystemet, vent mer enn 5
minutter, og sjekk oljenivået på peilepinnen.

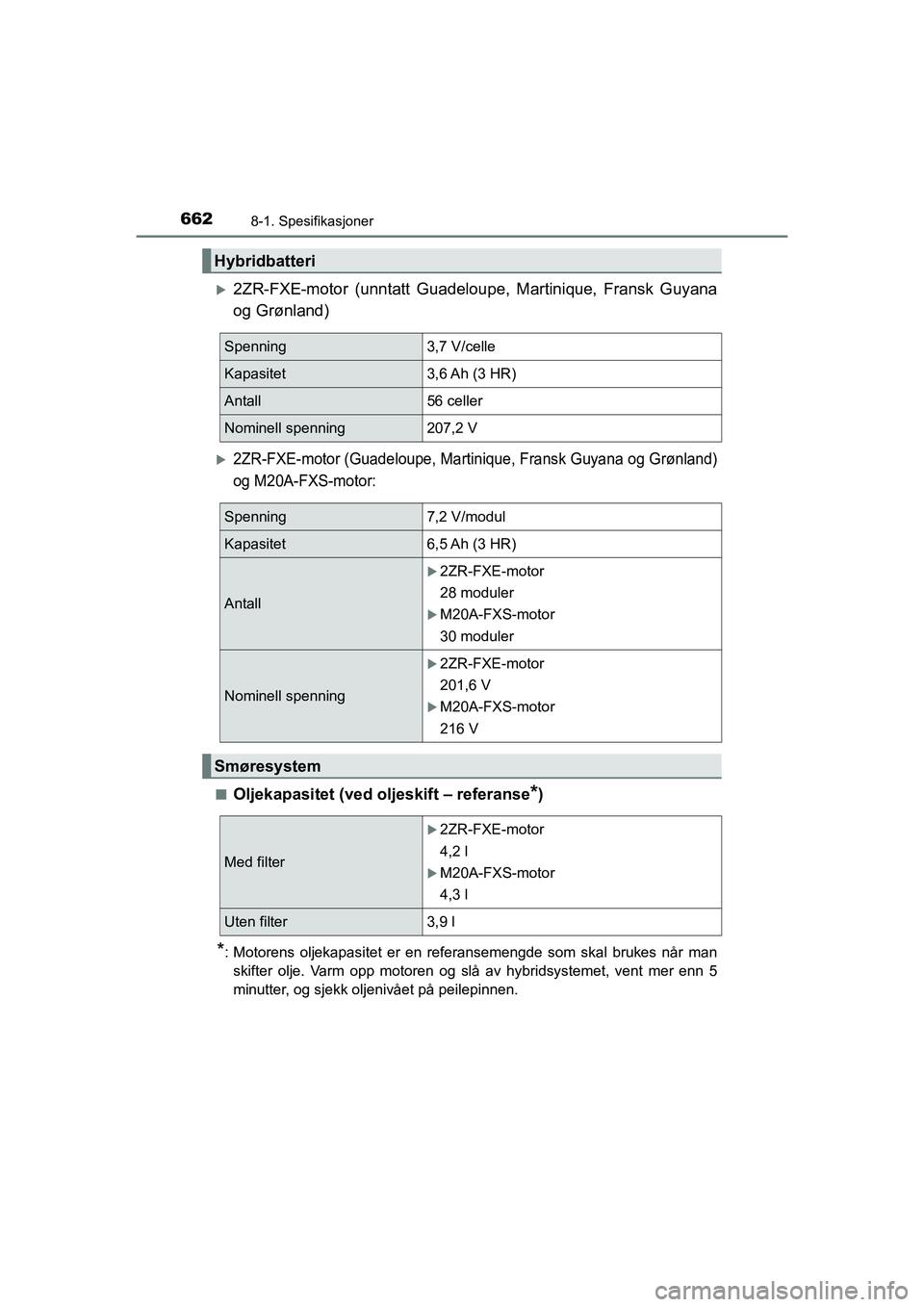

Hybridbatteri
Spenning3,7 V/celle
Kapasitet3,6 Ah (3 HR)
Antall56 celler
Nominell spenning207,2 V
Spenning7,2 V/modul
Kapasitet6,5 Ah (3 HR)
Antall
2ZR-FXE-motor
28 moduler
M20A-FXS-motor
30 moduler
Nominell spenning
2ZR-FXE-motor
201,6 V
M20A-FXS-motor
216 V
Smøresystem
Med filter
2ZR-FXE-motor
4,2 l
M20A-FXS-motor
4,3 l
Uten filter3,9 l
C-HR_HV_OM_Europe_OM10566NO.book Page 662 Monday, March 15, 2021 2:22 PM

6638-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10566NO
8
Kjøretøyspesifikasjoner

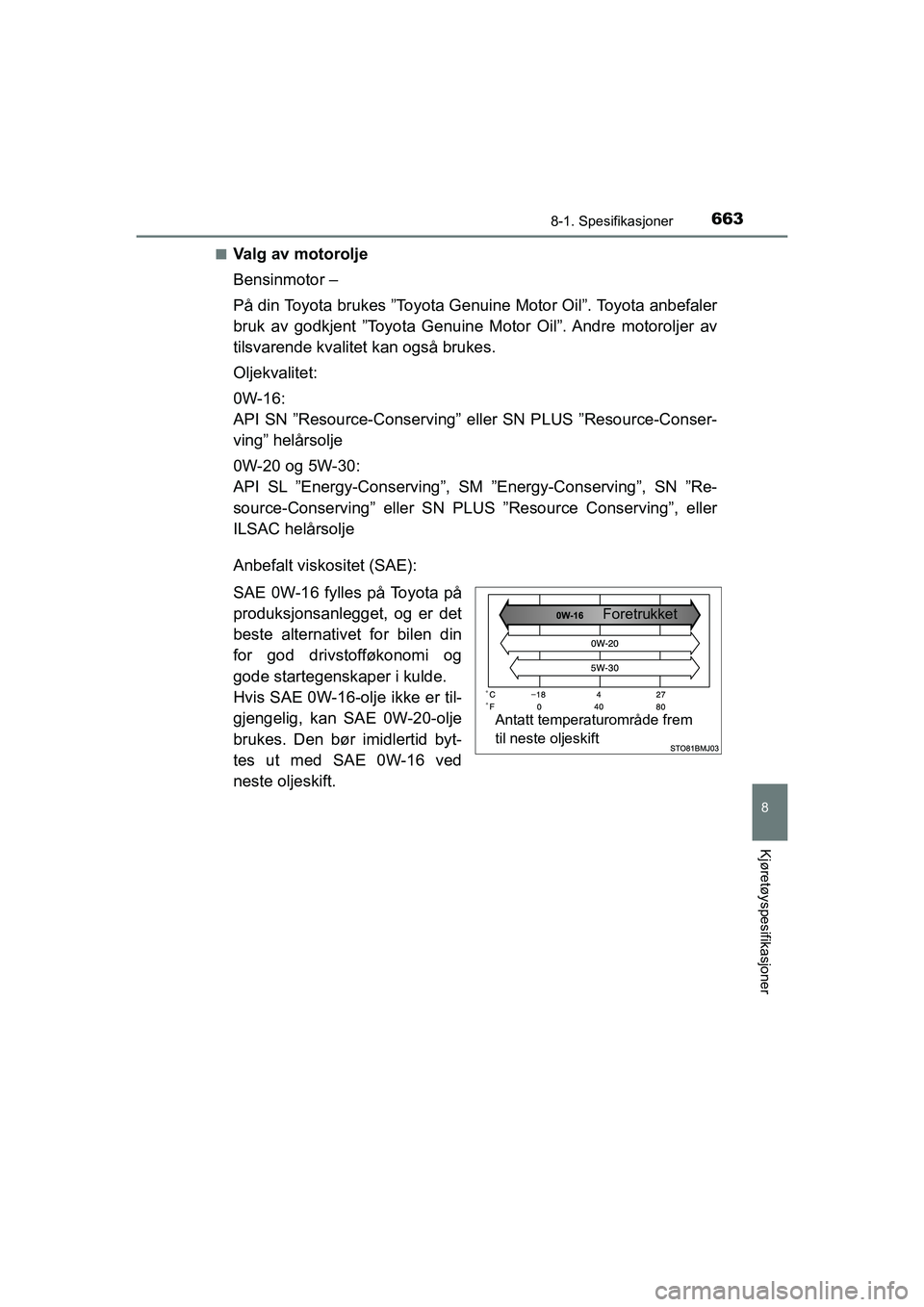

nValg av motorolje
Bensinmotor –
På din Toyota brukes ˮToyota Genuine Motor Oil ˮ. Toyota anbefaler
bruk av godkjent ˮToyota Genuine Motor Oil ˮ. Andre motoroljer av
tilsvarende kvalitet kan også brukes.
Oljekvalitet:
0W-16:
API SN ˮResource-Conserving ˮ eller SN PLUS ˮResource-Conser-
ving ˮ helårsolje
0W-20 og 5W-30:
API SL ˮEnergy-Conserving ˮ, SM ˮ Energy-Conserving ˮ, SN ˮRe-
source-Conserving ˮ eller SN PLUS ˮResource Conserving ˮ, eller
ILSAC helårsolje
Anbefalt viskositet (SAE):
SAE 0W-16 fylles på Toyota på
produksjonsanlegget, og er det
beste alternativet for bilen din
for god drivstofføkonomi og
gode startegenskaper i kulde.
Hvis SAE 0W-16-olje ikke er til-
gjengelig, kan SAE 0W-20-olje
brukes. Den bør imidlertid byt-
tes ut med SAE 0W-16 ved
neste oljeskift.
Antatt temperaturområde frem
til neste oljeskift Foretrukket
C-HR_HV_OM_Europe_OM10566NO.book Page
663 Monday, March 15, 2021 2:22 PM

6648-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10566NO
Oljeviskositet (0W-16 er forklart her som et eksempel):• 0W i 0W-16 angir oljens egenskaper ved kaldstart. Oljer med la- vere verdi foran W gir lettere start av motoren i kaldt vær.
• 16 i 0W-16 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
Lese merkinger på oljeemballasje:
Enkelte oljekanner er merket med det ene eller begge merkene for
API-registrering for å hjelpe deg å velge olje.
API-vedlikeholdssymbol
Øverste del: ˮ API SERVICE SN ˮ
betyr oljekvaliteten etter API-
klassifisering (fra det amerikan-
ske petroleumsinstitutt).
Midtre del: ˮ SAE 0W-16ˮ betyr
SAE-viskositetsgraden.
Nederste del: ˮResource-Con-
serving ˮ angir at oljen er miljø-
vennlig og har drivstoffbespa-
rende egenskaper.
ILSAC-sertifis eringsmerke
ILSACs (International Lubricant Spec ification Advisory Committee) ser-
tifiseringsmerke vises på forsiden av kannen.
C-HR_HV_OM_Europe_OM10566NO.book Page 664 Monday, March 15, 2021 2:22 PM

6658-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10566NO
8
Kjøretøyspesifikasjoner
*: Væskekapasiteten oppgis som en referanse.Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted hvis det er nødvendig med utskiftning.

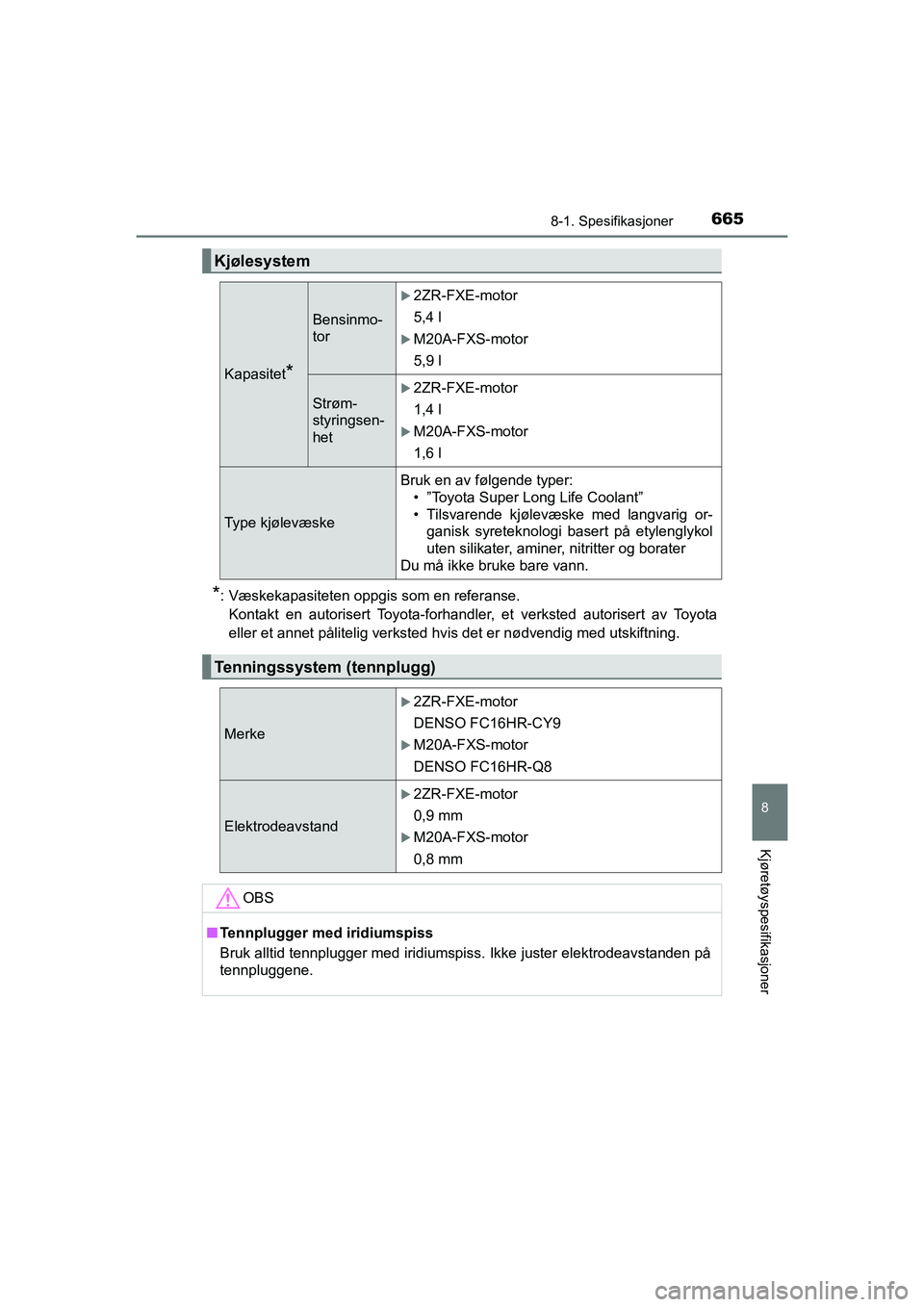

Kjølesystem
Kapasitet*
Bensinmo-
tor
2ZR-FXE-motor
5,4 l
M20A-FXS-motor
5,9 l
Strøm-
styringsen-
het
2ZR-FXE-motor
1,4 l
M20A-FXS-motor
1,6 l
Type kjølevæske
Bruk en av følgende typer: • ˮToyota Super Long Life Coolant ˮ
• Tilsvarende kjølevæske med langvarig or- ganisk syreteknologi basert på etylenglykol
uten silikater, aminer, nitritter og borater
Du må ikke bruke bare vann.
Tenningssystem (tennplugg)
Merke
2ZR-FXE-motor
DENSO FC16HR-CY9
M20A-FXS-motor
DENSO FC16HR-Q8
Elektrodeavstand
2ZR-FXE-motor
0,9 mm
M20A-FXS-motor
0,8 mm
OBS
n Tennplugger med iridiumspiss
Bruk alltid tennplugger med iridiumspiss. Ikke juster elektrodeavstanden på
tennpluggene.
C-HR_HV_OM_Europe_OM10566NO.book Page 665 Monday, March 15, 2021 2:22 PM

6668-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10566NO
*: Væskekapasiteten oppgis som en referanse.Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted hvis det er nødvendig med utskiftning.

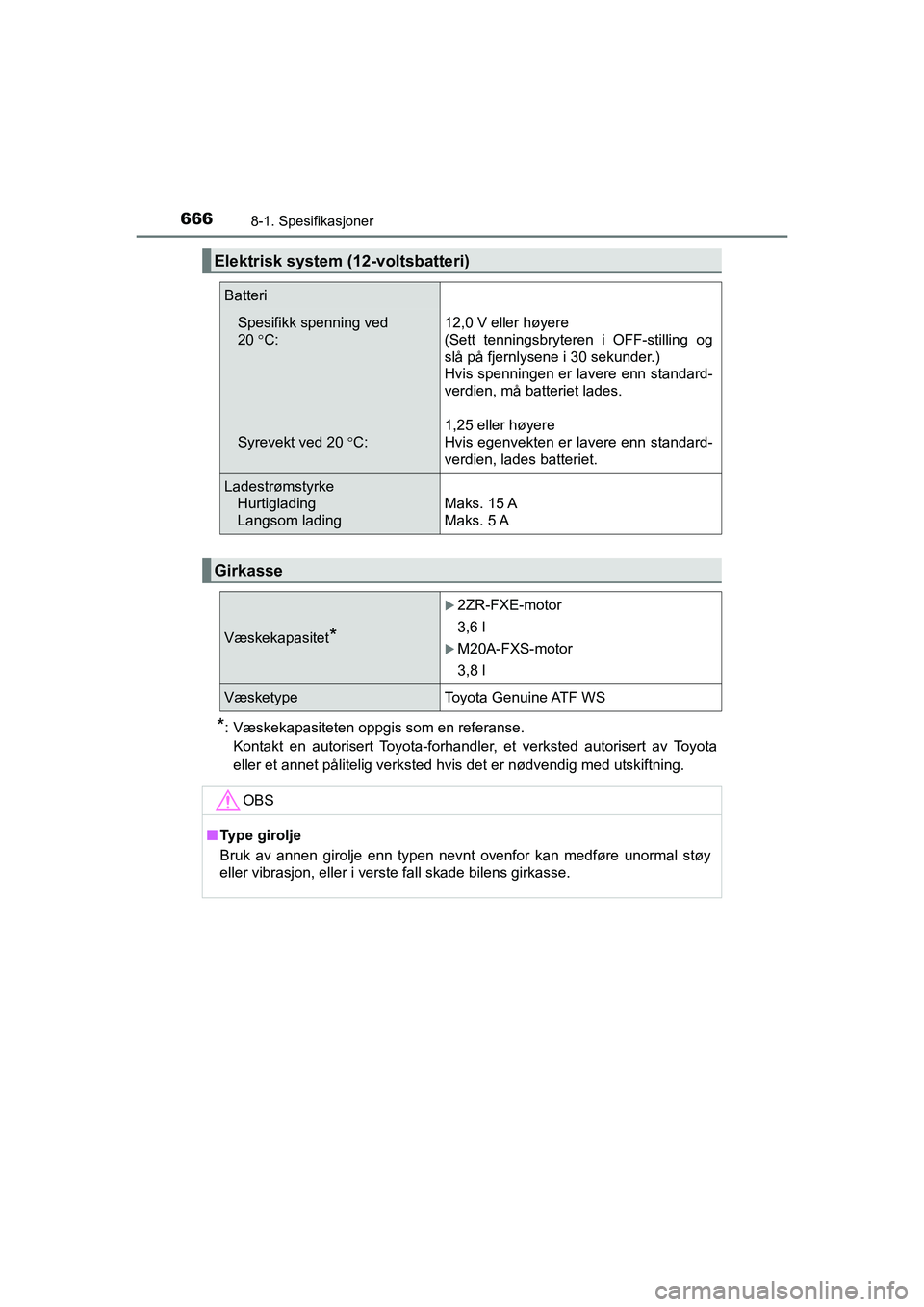

Elektrisk system (12-voltsbatteri)
Batteri
Spesifikk spenning ved
20  C:
Syrevekt ved 20  C:12,0 V eller høyere
(Sett tenningsbryteren i OFF-stilling og
slå på fjernlysene i 30 sekunder.)
Hvis spenningen er lavere enn standard-
verdien, må batteriet lades.
1,25 eller høyere
Hvis egenvekten er lavere enn standard-
verdien, lades batteriet.
Ladestrømstyrke
Hurtiglading
Langsom lading
Maks. 15 A
Maks. 5 A
Girkasse
Væskekapasitet*
2ZR-FXE-motor
3,6 l
M20A-FXS-motor
3,8 l
VæsketypeToyota Genuine ATF WS
OBS
nType girolje
Bruk av annen girolje enn typen nevnt ovenfor kan medføre unormal støy
eller vibrasjon, eller i verste fall skade bilens girkasse.
