TOYOTA C-HR 2022 Kezelési útmutató (in Hungarian)

6596-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Rakja be a lámpaegységet.
Beszereléskor igazítsa a lámpa-
egység sínjeit ( ) és a lábait
( ) a lámpaegységen a felfüg-
gesztéshez.
Helyezze be a 2 csavart.
Helyezze fel a burkolatot.
6
7
8

6606-3. Karbantartás saját kivitelezésben
nTolatólámpák (izzós típus)Nyissa ki a csomagtérajtót,
és távolítsa el a burkolatot.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3
4

6616-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nRendszámtábla-világításNyissa ki a csomagtérajtót,
és távolítsa el a burkolatot.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3
4

6626-3. Karbantartás saját kivitelezésben
nHátsó ködlámpa (izzós típus)
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3

6636-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nOldalsó irányjelző lámpákNyomja be a laposfejű csa-
varhúzót, és vegye le a hátsó
visszapillantó tü kör borításá-
nak karmát.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Körös-körül pattintsa ki az
összes fedőkarmot.
Pattintsa ki a fedél alsó ré-
szének karmát, majd vegye
le a fedelet.
1
Rögzítő
2
P

6646-3. Karbantartás saját kivitelezésben
Nyomjon be egy laposfejű
csavarhúzót, és vegye ki a
lencsét.
Távolítsa el az aljzatot az ol-
dalsó irányjelző házából.
Vegye ki az izzót.
Cserélje ki az izzót, és he-
lyezze vissza az aljzatot az
oldalsó irányjelző házába.
Igazítsa be az aljzat hornyait az
oldalsó irányjelző lámpa házá-
hoz.
4
5
6
7

6656-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Rakja be a lencsét.Nyomja be a lencse kar-
mait.
Rögzítse a lencsét.
Igazítsa el a lencse hátulján a
kábelköteget.
Nyomja be a fedél karmait.
A fedél alsó részén rögzítse
a karmot.
8
9
10

6666-3. Karbantartás saját kivitelezésben
Körös-körül rögzítse a fedő-
karmokat.
Végül ellenőrizze, hogy a külső
karom biztonságosan rögzítve
van-e.
n
A következő izzók cseréje
Ha az alábbiakban felsorolt izzók valamelyike kiég, cseréltesse ki
bármely hivatalos Toyota már kakereskedésben, szervizben vagy
más, megbízható szakembernél.
l Fényszórók
l Első helyzetjelző lám pák/nappali menetfény
l Első irányjelző lámpák (LED-es fényszórókkal felszerelt gépjár-
művek)
l Első ködlámpák (LED-es fényszór ókkal felszerelt gépjárművek)
l Stoplámpák/hátsó helyzetjelző lámpák (LED-es fényszórókkal
felszerelt gépjárművek)
l Hátsó irányjelző lámpák (LED-es fényszórókkal felszerelt gépjár-
művek)
l Tolatólámpák (LED-es fényszóró kkal felszerelt gépjárművek)
l Hátsó ködlámpa (LED-e s fényszórókkal felszerelt gépjárművek)
l Kiegészítő féklámpa
l Külső tükör világítás (felszereltségtől függően)
11

6676-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

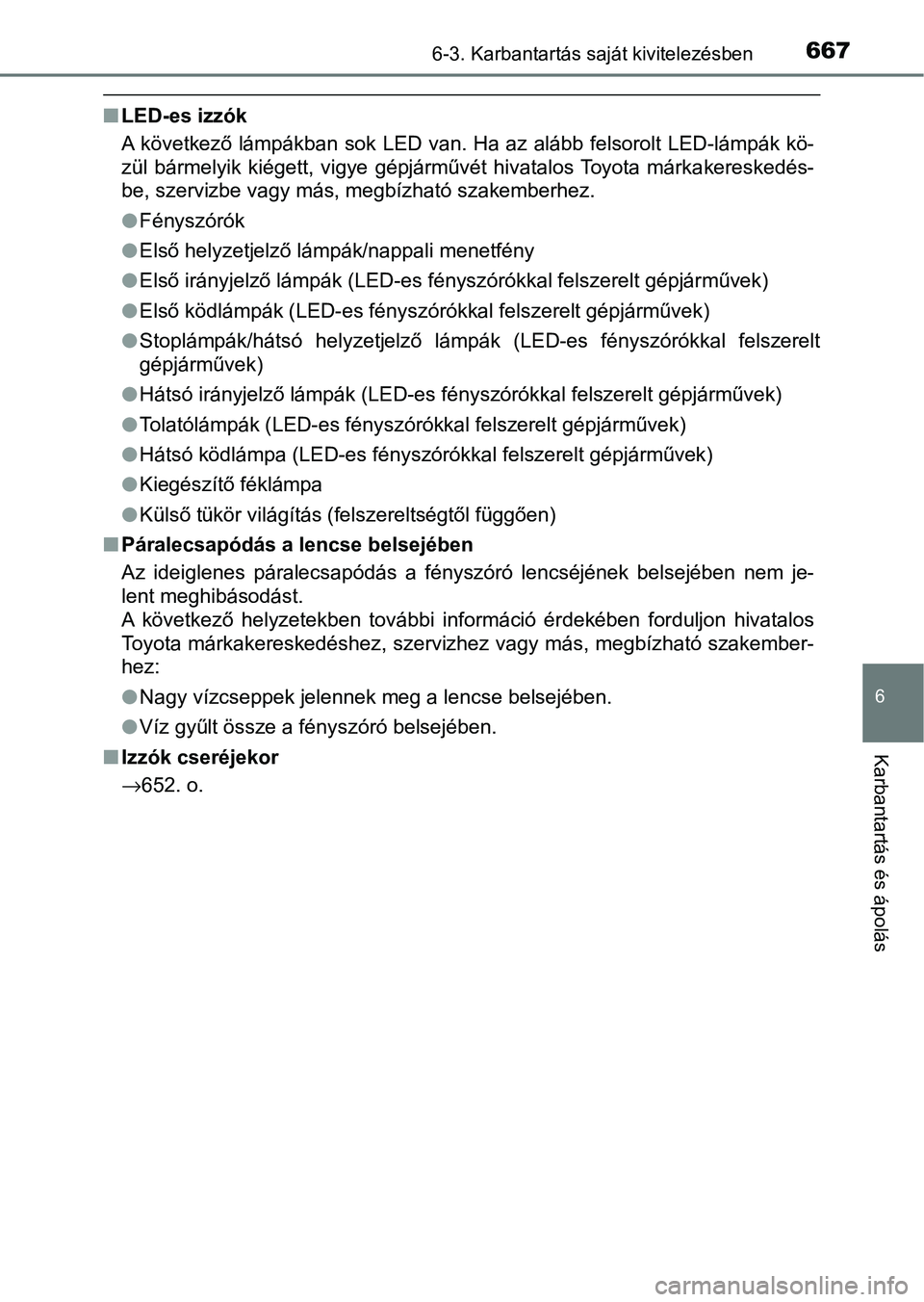

nLED-es izzók
A következő lámpákban sok LED van. Ha az alább felsorolt LED-lá mpák kö-
zül bármelyik kiégett, vigye gépjárművét hivatalos Toyota márka kereskedés-
be, szervizbe vagy más, megbízható szakemberhez.
l Fényszórók
l Első helyzetjelző lámpák/nappali menetfény
l Első irányjelző lámpák (LED-es f ényszórókkal felszerelt gépjárművek)
l Első ködlámpák (LED-es fényszórókkal felszerelt gépjárművek)
l Stoplámpák/hátsó helyzetjelző lámpák (LED-es fényszórókkal fels zerelt
gépjárművek)
l Hátsó irányjelző lámpák (LED-es fényszórókkal felszerelt gépjár művek)
l Tolatólámpák (LED-es fényszórókkal felszerelt gépjárművek)
l Hátsó ködlámpa (LED-es fényszórókkal felszerelt gépjárművek)
l Kiegészítő féklámpa
l Külső tükör világítás (felszereltségtől függően)
n Páralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a fényszóró lencséjének belsejében nem je-
lent meghibásodást.
A következő helyzetekben további információ érdekében forduljon hivatalos
Toyota márkakereskedéshez, szervizhez vagy más, megbízható szak ember-
hez:
l Nagy vízcseppek jelennek meg a lencse belsejében.
l Víz gyűlt össze a fényszóró belsejében.
n Izzók cseréjekor
→652. o.

6686-3. Karbantartás saját kivitelezésben

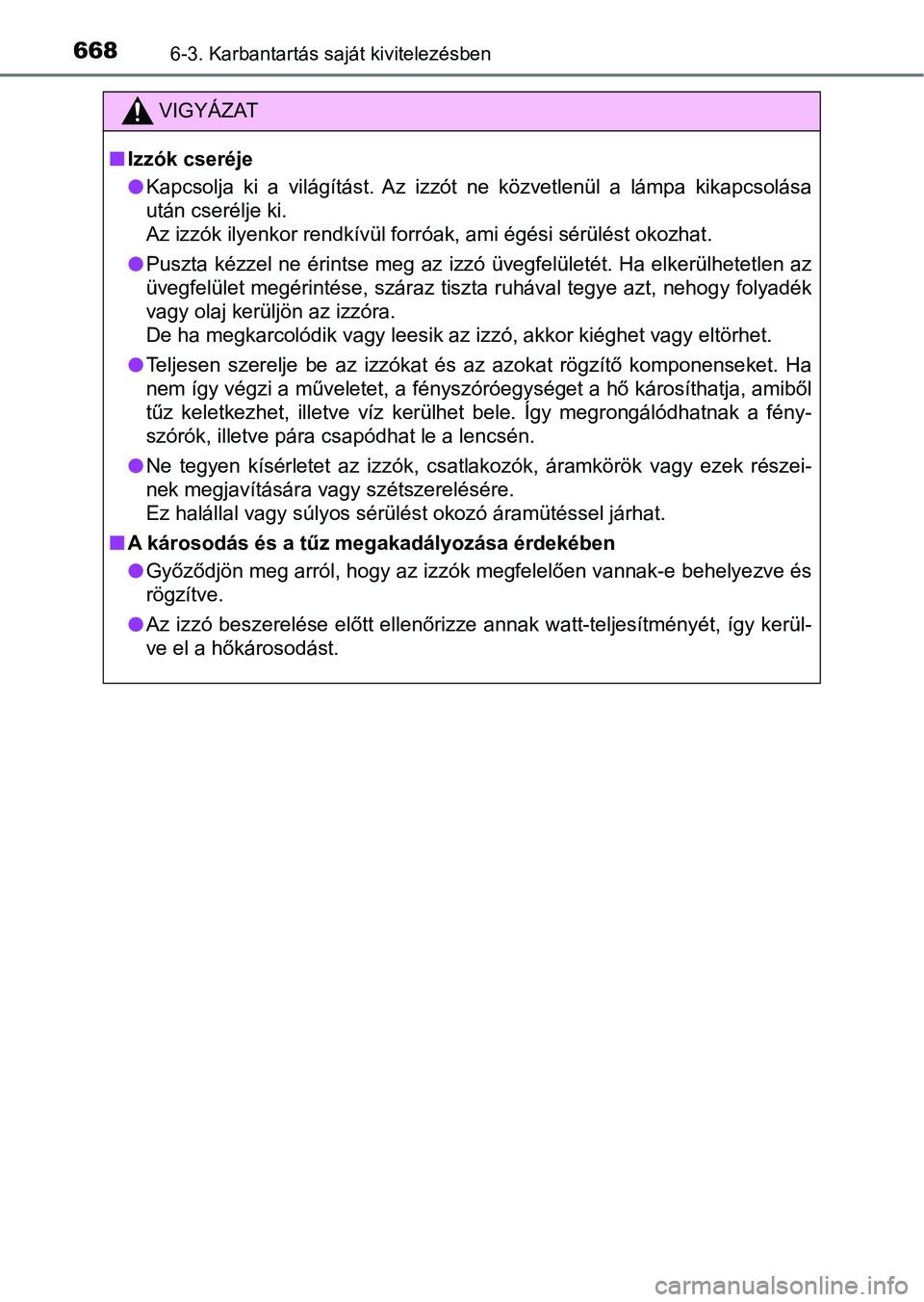

VIGYÁZAT
nIzzók cseréje
lKapcsolja ki a világítást. Az izzót ne közvetlenül a lámpa kika pcsolása
után cserélje ki.
Az izzók ilyenkor rendkívül forróak, ami égési sérülést okozhat .
l Puszta kézzel ne érintse meg az izzó üvegfelületét. Ha elkerülhetetlen az
üvegfelület megérintése, száraz tiszta ruhával tegye azt, nehog y folyadék
vagy olaj kerüljön az izzóra.
De ha megkarcolódik vagy leesik az izzó, akkor kiéghet vagy elt örhet.
l Teljesen szerelje be az izzókat és az azokat rögzítő komponense ket. Ha
nem így végzi a műveletet, a fényszóróegységet a hő károsíthatja, amiből
tűz keletkezhet, illetve víz kerülhet bele. Így megrongálódhatn ak a fény-
szórók, illetve pára csapódhat le a lencsén.
l Ne tegyen kísérletet az izzók, csatlakozók, áramkörök vagy ezek részei-
nek megjavítására vagy szétszerelésére.
Ez halállal vagy súlyos sérülést okozó áramütéssel járhat.
n A károsodás és a tűz megakadályozása érdekében
lGyőződjön meg arról, hogy az izzók megfelelően vannak-e behelye zve és
rögzítve.
l Az izzó beszerelése előtt ellenőrizze annak watt-teljesítményét, így kerül-
ve el a hőkárosodást.
