6496-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Motortér: „C” típusú biztosítékdoboz (2ZR-FXE motor)
Távolítsa el a burkolatot.
A burkolat lezárásakor mindig pat-
tintsa vissza a két rögzítőt.
Csomagtér (M20A-FXS motor)
Távolítsa el a csomagtérpadló-
burkolatot ( →567. o.).
Emelje fel a fedelet a karom nyo-
mása közben.
A fedél zárásakor akassza be a
karmot.
Műszerfal bal oldala (balkormányos gépjárművek)
Vegye le a fedelet.
Amikor leveszi vagy visszarakja a
fedelet, nyomja meg a karmot.

6506-3. Karbantartás saját kivitelezésben
Műszerfal bal oldalán (jobbkormányos gépjárművek)
Távolítsa el a burkolatot és a fe-
delet. Nyomja be a fület, és nyissa
fel a fedelet.
Vegye le a fedelet.
Amikor leveszi vagy visszarakja
a fedelet, nyomja meg a karmot.
Távolítsa el a biztosítékot a kihúzószerszámmal.
Csak az „A” típusú biztosíték távolítható el a kihúzószerszámma l.
3
2ZR-FXE motorM20A-FXS motor

6516-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Ellenőrizze, hogy kiolvadt-e a biztosíték.Normál biztosíték
Kiolvadt biztosíték
Az „E” típus kivételével:
A kiolvadt biztosítékot cserélje ki megfelelő áramerősség-érték ű, új biztosí-
tékra. Az áramerősség értéke a biztosítékdoboz fedelén találhat ó.
„E” típus
Forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megbízható szakemberhez.
4
„A” típus„B” típus
„C” típus„D” típus
„E” típus

6526-3. Karbantartás saját kivitelezésben

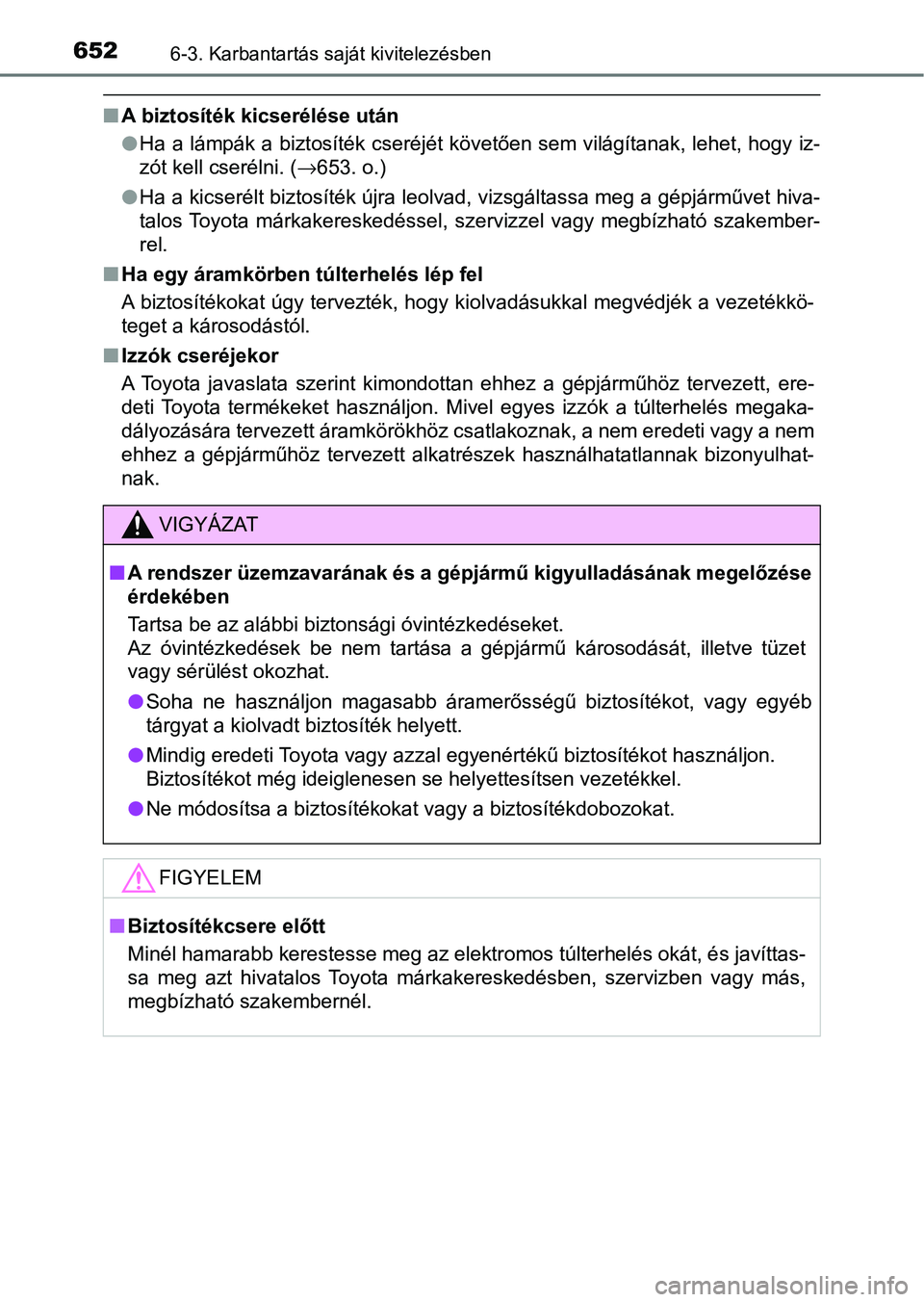

nA biztosíték kicserélése után
lHa a lámpák a biztosíték cseréjét követően sem világítanak, leh et, hogy iz-
zót kell cserélni. ( →653. o.)
l Ha a kicserélt biztosíték újra leolvad, vizsgáltassa meg a gépj árművet hiva-
talos Toyota márkakereskedéssel, szervizzel vagy megbízható sza kember-
rel.
n Ha egy áramkörben túlterhelés lép fel
A biztosítékokat úgy tervezték, hogy kiolvadásukkal megvédjék a vezetékkö-
teget a károsodástól.
n Izzók cseréjekor
A Toyota javaslata szerint kimondottan ehhez a gépjárműhöz terv ezett, ere-
deti Toyota termékeket használjon. Mivel egyes izzók a túlterhe lés megaka-
dályozására tervezett áramkörökhöz csatlakoznak, a nem eredeti vagy a nem
ehhez a gépjárműhöz tervezett alkatrészek használhatatlannak bizonyulhat-
nak.
VIGYÁZAT
n A rendszer üzemzavarának és a gépjármű kigyulladásának megelőzé se
érdekében
Tartsa be az alábbi biztonsági óvintézkedéseket.
Az óvintézkedések be nem tartása a gépjármű károsodását, illetve tüzet
vagy sérülést okozhat.
l Soha ne használjon magasabb áramerősségű biztosítékot, vagy egyéb
tárgyat a kiolvadt biztosíték helyett.
l Mindig eredeti Toyota vagy azzal egyenértékű biztosítékot haszn áljon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
l Ne módosítsa a biztosítékokat vagy a biztosítékdobozokat.
FIGYELEM
nBiztosítékcsere előtt
Minél hamarabb kerestesse meg az elektromos túlterhelés okát, é s javíttas-
sa meg azt hivatalos Toyota márkakereskedésben, szervizben vagy más,
megbízható szakembernél.

6536-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Izzók
Ellenőrizze a kicserélendő izzó watt-teljesítményét. (→778. o.)
nElöl
A következő izzókat Ön is kicserélheti. A csere nehézsége az
egyes izzók esetén más és más. Mivel fennáll az alkatrészek ká-
rosodásának veszélye, javasoljuk, hogy a cserét bármely hivata-
los Toyota márkakereskedésben, szervizben vagy más, megbíz-
ható szakembernél végeztesse el.
Izzócsere előkészületei
Izzók beépítési helye
Első irányjelző lá mpák (izzós típus)
Első ködlámpák (az izzótípus felszereltségétől függően)
Oldalsó irányjelző lámpák

6546-3. Karbantartás saját kivitelezésben
nHátul
Hátsó irányjelző lámpák (izzós típus)
Féklámpák/hátsó helyzetjelző lámpák ( izzós típus)
Tolatólámpák (izzós típus)
Rendszámtábla-világítás
Hátsó ködlámpa (izzós típus)

6556-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nElső ködlámpák (az izzótípus felszereltségétől függően)
Vegye ki a 2 csavart és a
rögzítőt, és részben vegye le
a kerékdoblemezt.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
kező irányba, és vegye ki.
Izzók cseréje
1
2
3

6566-3. Karbantartás saját kivitelezésben
Helyezzen be új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a kerethez, és helyezze be
az izzót. Csavarja be az óramu-
tató járásával megegyező irány-
ban, és rögzítse az izzó foglala-
tát.
Szerelje be a csatlakozót.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be az első ködlámpát,
és szemrevételezéssel győződ-
jön meg arról, hogy esetleges
helytelen szerelés miatt nem
észlelhető-e a fény kiszűrődése.
Szerelje vissza a kerékdoble-
mezt, a 2 csavart és a rögzí-
tőt.
Győződjön meg arról, hogy a
kerékdoblemez rögzítve van-e a
lökhárító belső oldalához.
4
5
6

6576-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nElső irányjelző lámpák (izzós típus)
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3

6586-3. Karbantartás saját kivitelezésben
nHátsó irányjelző lámpák (izzós típus) és stoplámpák/hátsó
helyzetjelző lámpák (izzós típus)Nyissa ki a csomagtérajtót,
és távolítsa el a burkolatot.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Vegye ki a két csavart, majd
húzza a világítóegységet a
gépjármű hátsó részének irá-
nyába, hogy ki tudja venni.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.Hátsó irányjelző lámpák
Féklámpák/hátsó helyzet-
jelző lámpák
Vegye ki az izzót. Hátsó irányjelző lámpák
Féklámpák/hátsó helyzet-
jelző lámpák
Az izzó visszarakásakor fordított sorrendben hajtsa végre a .
és a . lépést.
1
2
3
4
53
4
