TOYOTA C-HR 2022 Manuale duso (in Italian)

7698-1. Caratteristiche
C-HR_HV_OM_Europe_OM10733L
8
Caratteristiche del veicolo

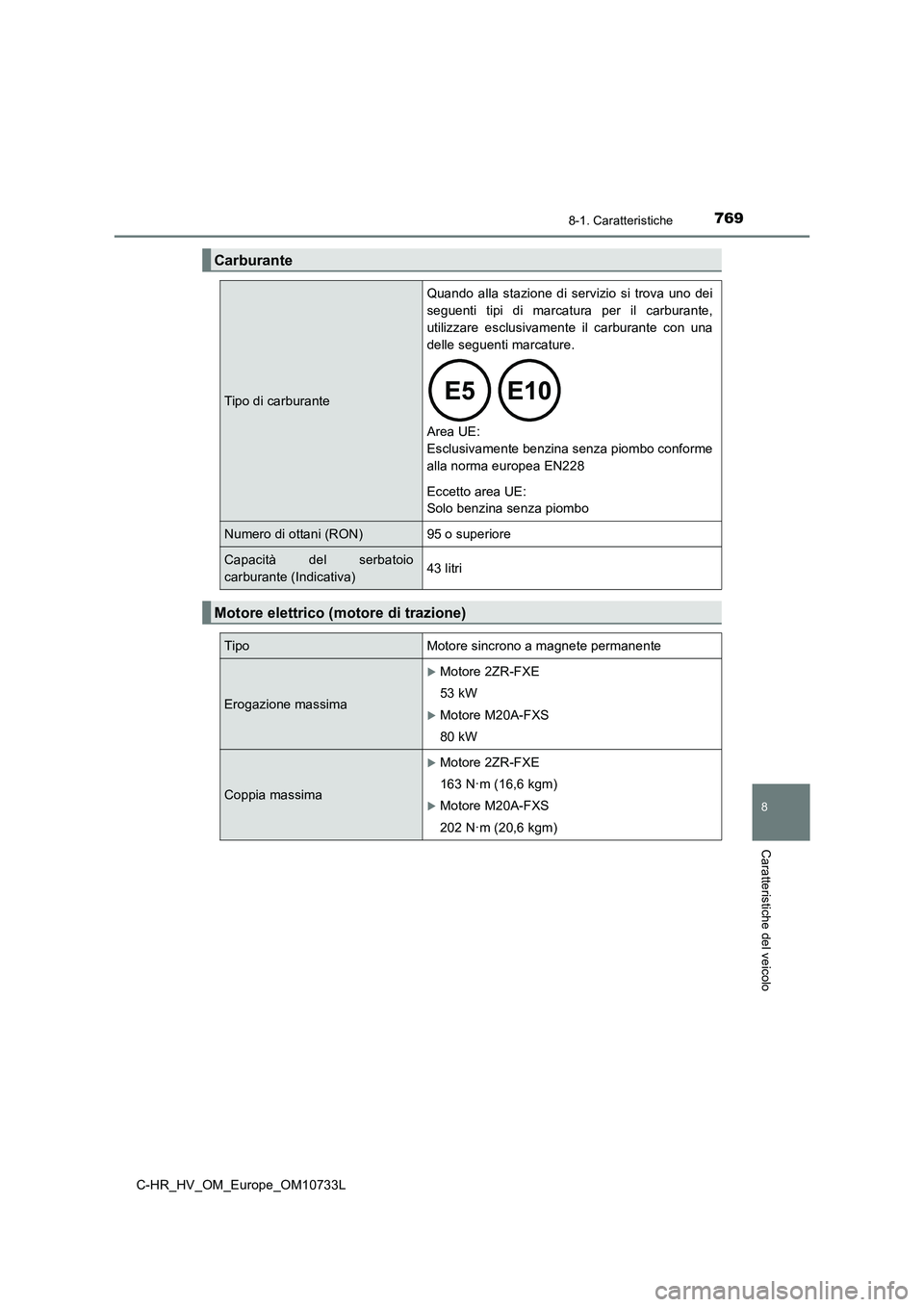

Carburante
Tipo di carburante
Quando alla stazione di servizio si trova uno dei
seguenti tipi di marcatura per il carburante,
utilizzare esclusivamente il carburante con una
delle seguenti marcature.

Area UE:
Esclusivamente benzina senza piombo conforme
alla norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio
carburante (Indicativa)43 litri
Motore elettrico (motore di trazione)
TipoMotore sincrono a magnete permanente
Erogazione massima
Motore 2ZR-FXE
53 kW
Motore M20A-FXS
80 kW
Coppia massima
Motore 2ZR-FXE
163 N·m (16,6 kgm)
Motore M20A-FXS
202 N·m (20,6 kgm)

7708-1. Caratteristiche
C-HR_HV_OM_Europe_OM10733L

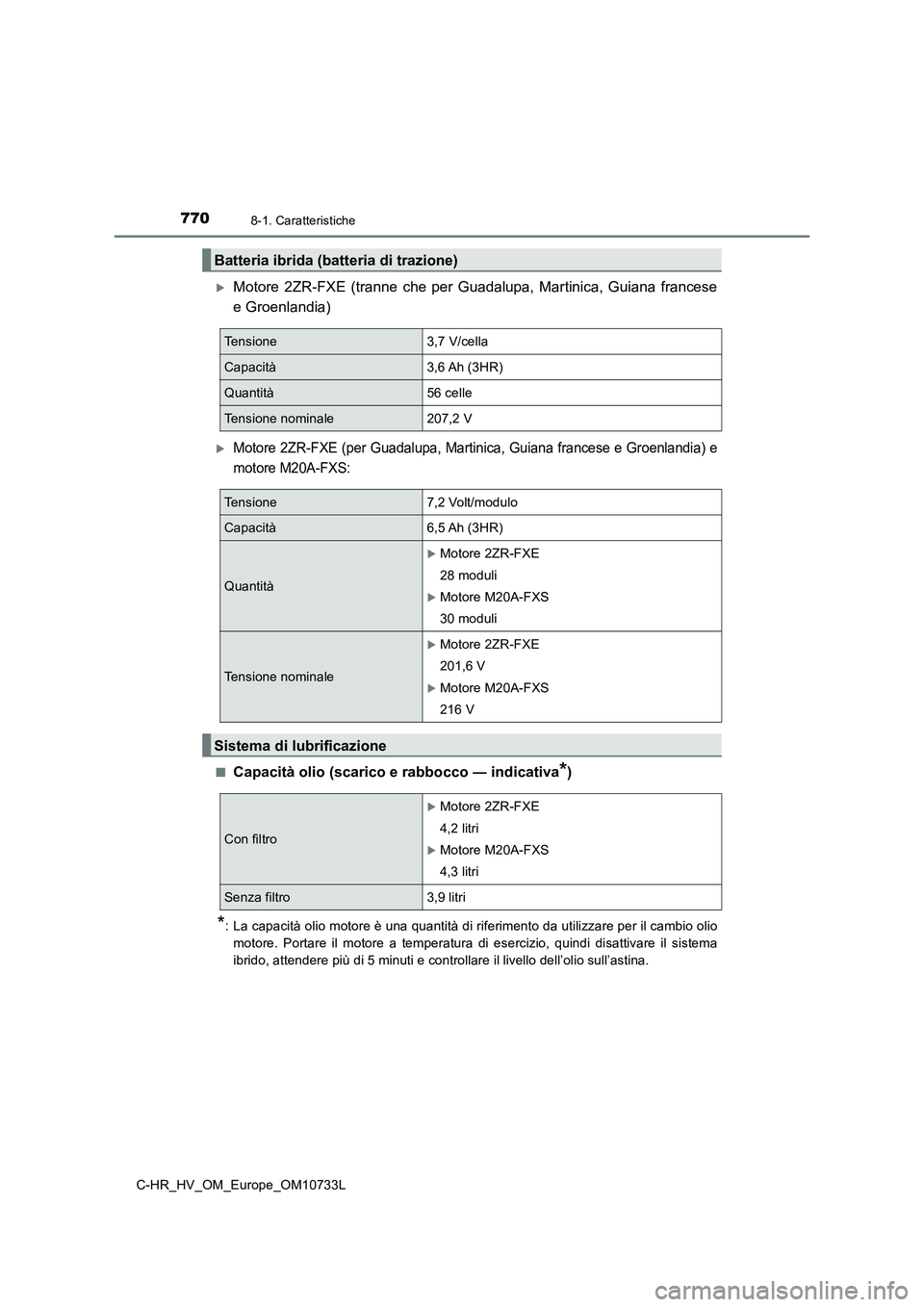

Motore 2ZR-FXE (tranne che per Guadalupa, Martinica, Guiana francese
e Groenlandia)
Motore 2ZR-FXE (per Guadalupa, Martinica, Guiana francese e Gro enlandia) e
motore M20A-FXS:
■Capacità olio (scarico e rabbocco ― indicativa*)
*: La capacità olio motore è una quantità di riferimento da utili zzare per il cambio olio
motore. Portare il motore a temperatura di esercizio, quindi di sattivare il sistema
ibrido, attendere più di 5 minuti e controllare il livello dell ’olio sull’astina.
Batteria ibrida (batteria di trazione)
Tensione3,7 V/cella
Capacità3,6 Ah (3HR)
Quantità56 celle
Tensione nominale207,2 V
Tensione7,2 Volt/modulo
Capacità6,5 Ah (3HR)
Quantità
Motore 2ZR-FXE
28 moduli
Motore M20A-FXS
30 moduli
Tensione nominale
Motore 2ZR-FXE
201,6 V
Motore M20A-FXS
216 V
Sistema di lubrificazione
Con filtro
Motore 2ZR-FXE
4,2 litri
Motore M20A-FXS
4,3 litri
Senza filtro3,9 litri

7718-1. Caratteristiche
C-HR_HV_OM_Europe_OM10733L
8
Caratteristiche del veicolo

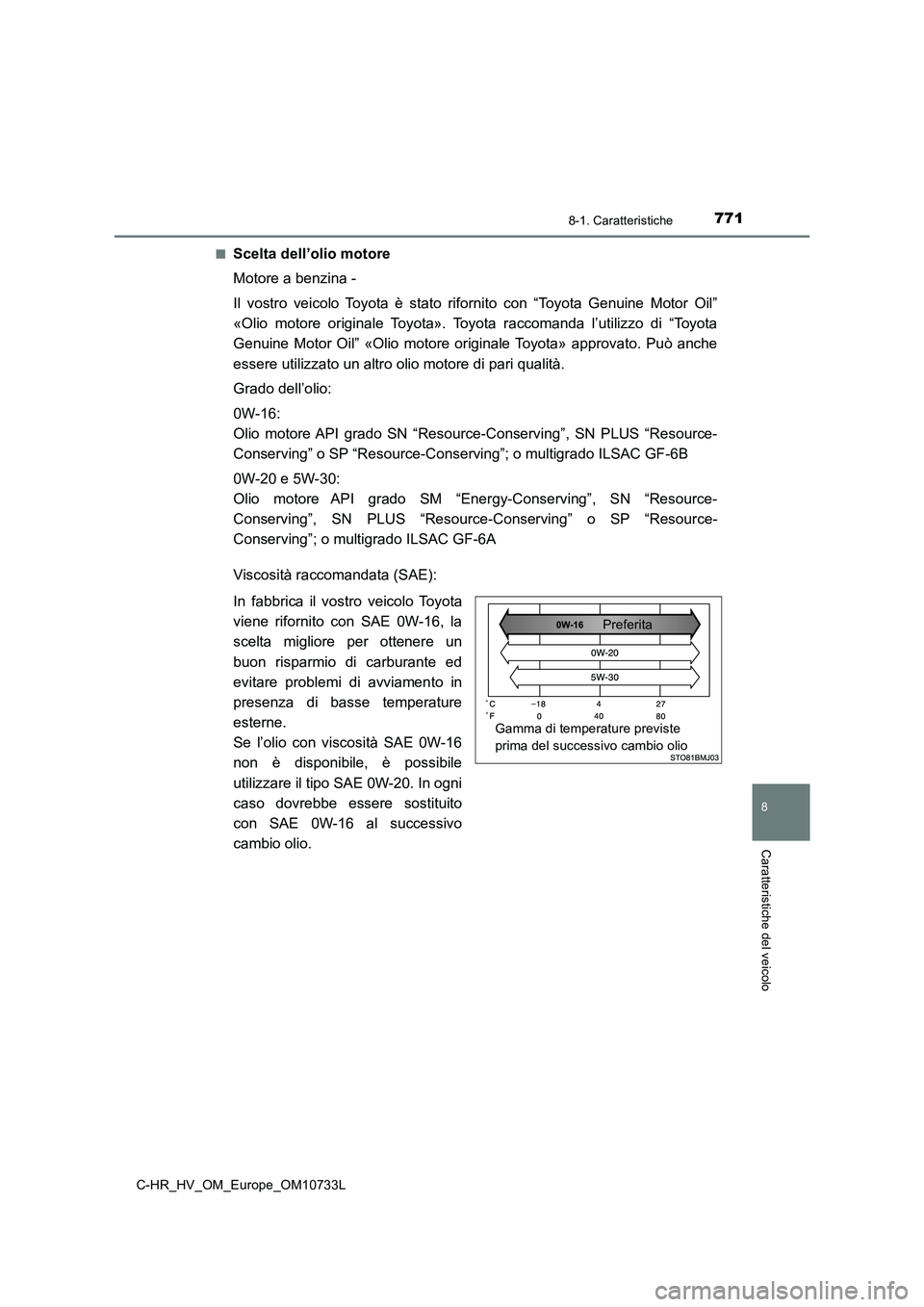

■Scelta dell’olio motore
Motore a benzina -
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil”
«Olio motore originale Toyota». Toyota raccomanda l’utilizzo di “Toyota
Genuine Motor Oil” «Olio motore originale Toyota» approvato. Pu ò anche
essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:
0W-16:
Olio motore API grado SN “Resource-Conserving”, SN PLUS “Resour ce-
Conserving” o SP “Resource-Conser ving”; o multigrado ILSAC GF-6B
0W-20 e 5W-30:
Olio motore API grado SM “Energy-Conserving”, SN “Resource-
Conserving”, SN PLUS “Resource-Conserving” o SP “Resource-
Conserving”; o multigrado ILSAC GF-6A
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-16, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Se l’olio con viscosità SAE 0W-16
non è disponibile, è possibile
utilizzare il tipo SAE 0W-20. In ogni
caso dovrebbe essere sostituito
con SAE 0W-16 al successivo
cambio olio.
Gamma di temperature previste
prima del successivo cambio olio
Preferita

7728-1. Caratteristiche
C-HR_HV_OM_Europe_OM10733L
Viscosità dell’olio (qui a titolo esemplificativo 0W-16):
• Il valore 0W di 0W-16 indica la caratteristica dell’olio che c onsente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevol e.
• Il numero 16 di 0W-16 indica la caratteristica di viscosità de ll’olio ad
elevate temperature. Un olio con un grado di viscosità superior e (vale a
dire un olio con un valore di viscosità superiore) è indicato s oprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
Come leggere le etichette sul contenitore di olio:
Su alcuni contenitori dell’olio è riportato uno dei due marchi API, oppure
sono riportati entrambi, al fine di facilitarne il riconoscimen to.
Simbolo Assistenza API
Parte superiore: “API SERVICE SP”
indica la qualità dell’olio secondo
l’American Petroleum Institute
(API).
Parte centrale: “SAE 0W-16” indica
il grado di viscosità SAE.
Parte inferiore:
“Resource-Conserving” significa
che l’olio ha proprietà tali da favorire
il risparmio di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione
International Lubricant Specification
Advisory Committee (ILSAC) è
indicato sulla parte anteriore del
contenitore.

7738-1. Caratteristiche
C-HR_HV_OM_Europe_OM10733L
8
Caratteristiche del veicolo
*: Il contenuto di fluido è una quantità di riferimento.
Se è necessaria la sostituzione, contattare un qualsiasi conces sionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qual ificato e attrezzato.

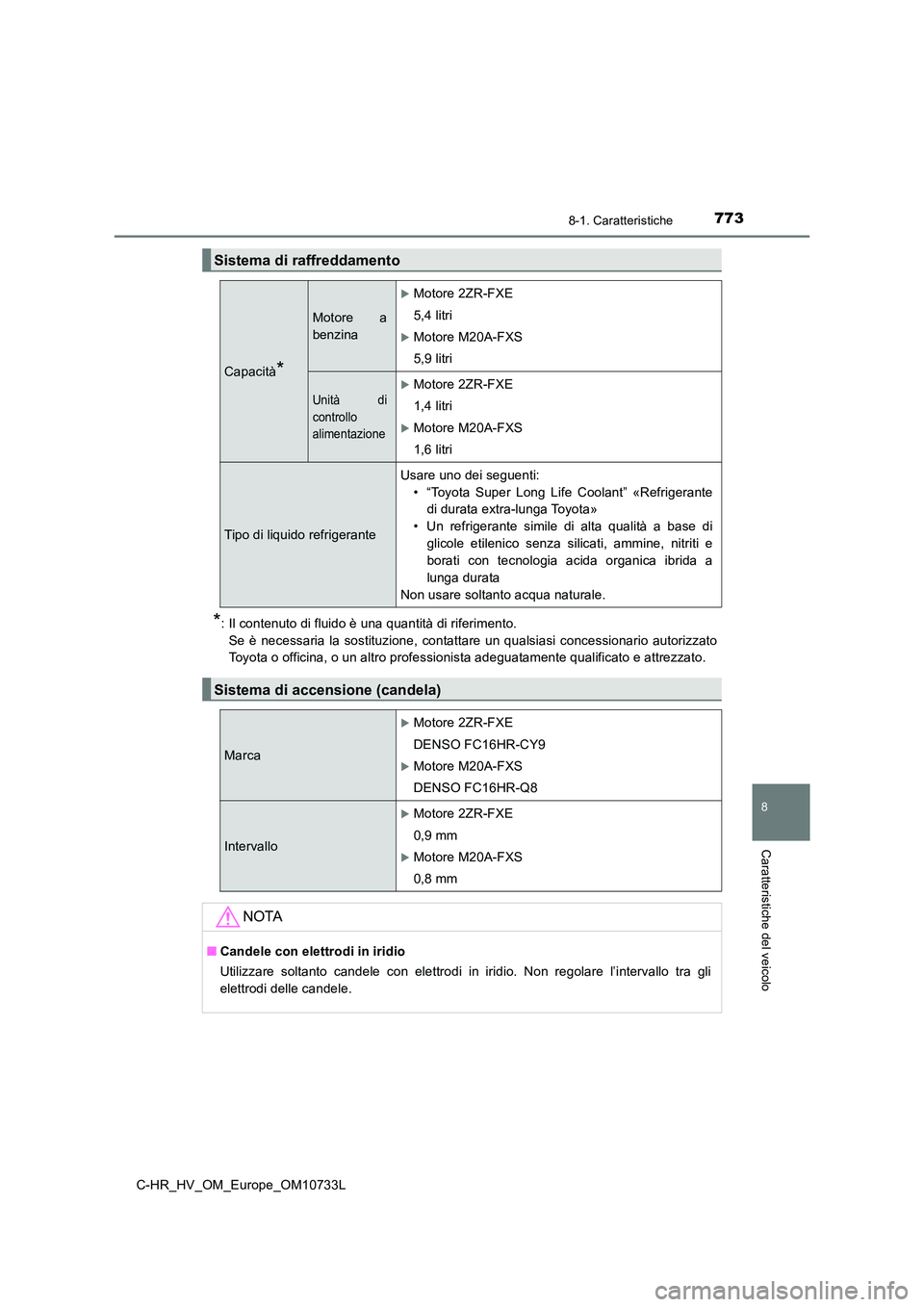

Sistema di raffreddamento
Capacità*
Motore a
benzina
Motore 2ZR-FXE
5,4 litri
Motore M20A-FXS
5,9 litri
Unità di
controllo
alimentazione
Motore 2ZR-FXE
1,4 litri
Motore M20A-FXS
1,6 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante
di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di
glicole etilenico senza silicati, ammine, nitriti e
borati con tecnologia acida organica ibrida a
lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione (candela)
Marca
Motore 2ZR-FXE
DENSO FC16HR-CY9
Motore M20A-FXS
DENSO FC16HR-Q8
Intervallo
Motore 2ZR-FXE
0,9 mm
Motore M20A-FXS
0,8 mm
NOTA
■ Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regola re l’intervallo tra gli
elettrodi delle candele.

7748-1. Caratteristiche
C-HR_HV_OM_Europe_OM10733L
*: Il contenuto di fluido è una quantità di riferimento.
Se è necessaria la sostituzione, contattare un qualsiasi conces sionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qual ificato e attrezzato.

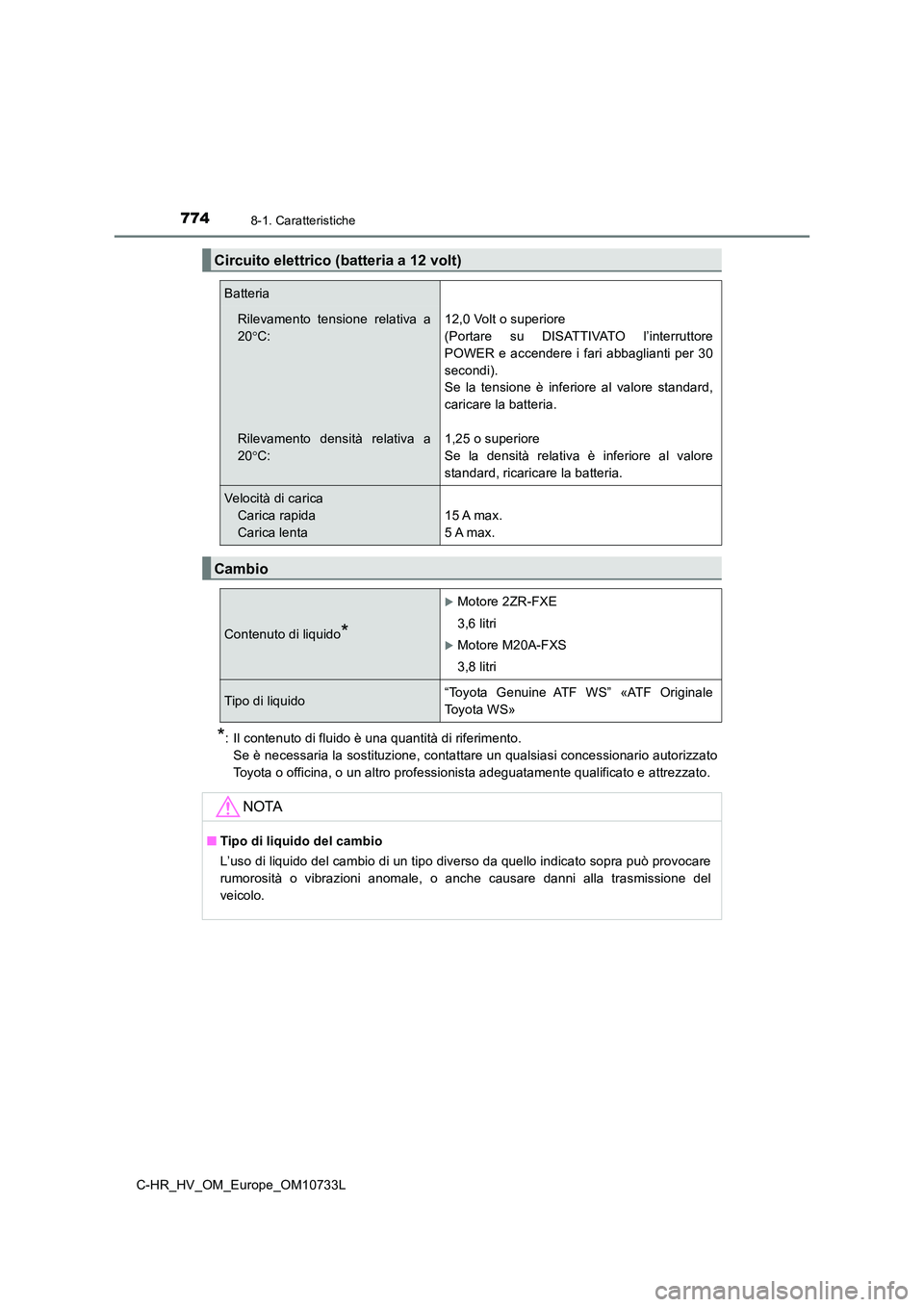

Circuito elettrico (batteria a 12 volt)
Batteria
Rilevamento tensione relativa a
20 C:
Rilevamento densità relativa a
20 C:
12,0 Volt o superiore
(Portare su DISATTIVATO l’interruttore
POWER e accendere i fari abbaglianti per 30
secondi).
Se la tensione è inferiore al valore standard,
caricare la batteria.
1,25 o superiore
Se la densità relativa è inferiore al valore
standard, ricaricare la batteria.
Velocità di carica
Carica rapida
Carica lenta
15 A max.
5 A max.
Cambio
Contenuto di liquido*
Motore 2ZR-FXE
3,6 litri
Motore M20A-FXS
3,8 litri
Tipo di liquido“Toyota Genuine ATF WS” «ATF Originale
Toyota WS»
NOTA
■ Tipo di liquido del cambio
L’uso di liquido del cambio di un tipo diverso da quello indica to sopra può provocare
rumorosità o vibrazioni anomale, o anche causare danni alla tra smissione del
veicolo.

7758-1. Caratteristiche
C-HR_HV_OM_Europe_OM10733L
8
Caratteristiche del veicolo
*: Distanza minima del pedale quando premuto con una forza di 300 N (30,6 kgf)
mentre il sistema ibrido è in funzione.

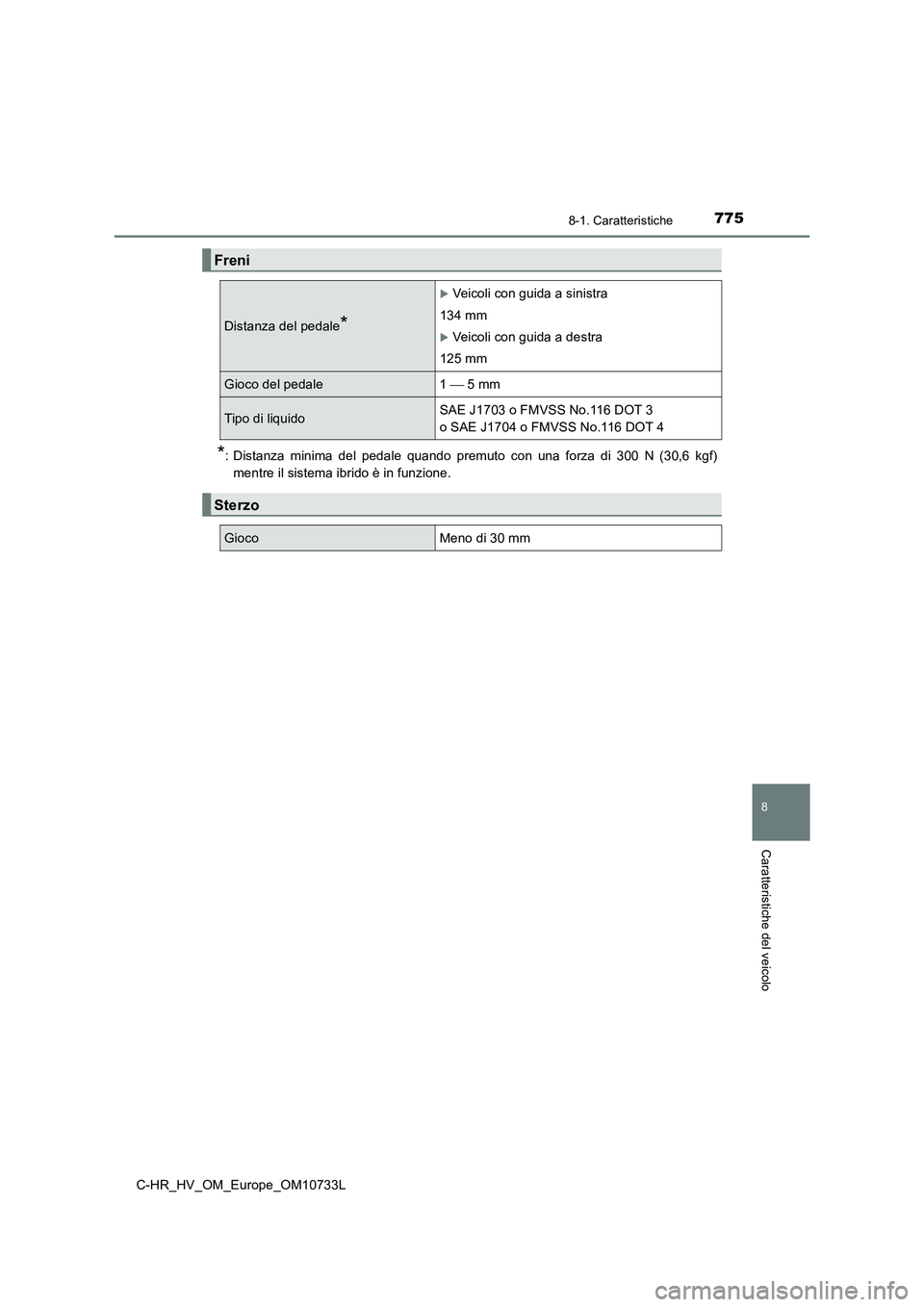

Freni
Distanza del pedale*
Veicoli con guida a sinistra
134 mm
Veicoli con guida a destra
125 mm
Gioco del pedale 1  5 mm
Tipo di liquido SAE J1703 o FMVSS No.116 DOT 3
o SAE J1704 o FMVSS No.116 DOT 4
Sterzo
GiocoMeno di 30 mm

7768-1. Caratteristiche
C-HR_HV_OM_Europe_OM10733L

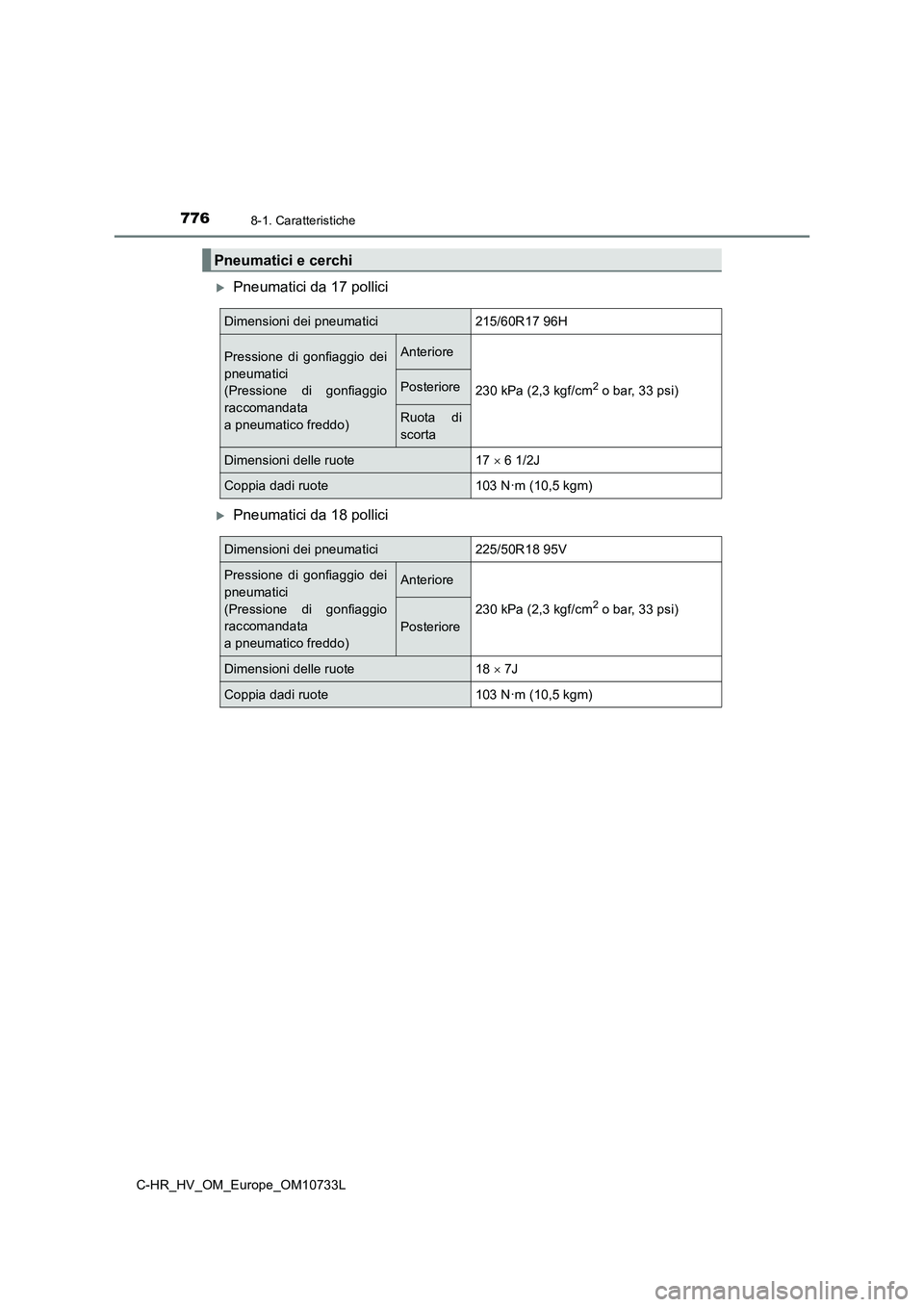

Pneumatici da 17 pollici
Pneumatici da 18 pollici
Pneumatici e cerchi
Dimensioni dei pneumatici215/60R17 96H
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata
a pneumatico freddo)
Anteriore
230 kPa (2,3 kgf/cm2 o bar, 33 psi)Posteriore
Ruota di
scorta
Dimensioni delle ruote17  6 1/2J
Coppia dadi ruote103 N·m (10,5 kgm)
Dimensioni dei pneumatici225/50R18 95V
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata
a pneumatico freddo)
Anteriore
230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Posteriore
Dimensioni delle ruote18  7J
Coppia dadi ruote103 N·m (10,5 kgm)

7778-1. Caratteristiche
C-HR_HV_OM_Europe_OM10733L
8
Caratteristiche del veicolo

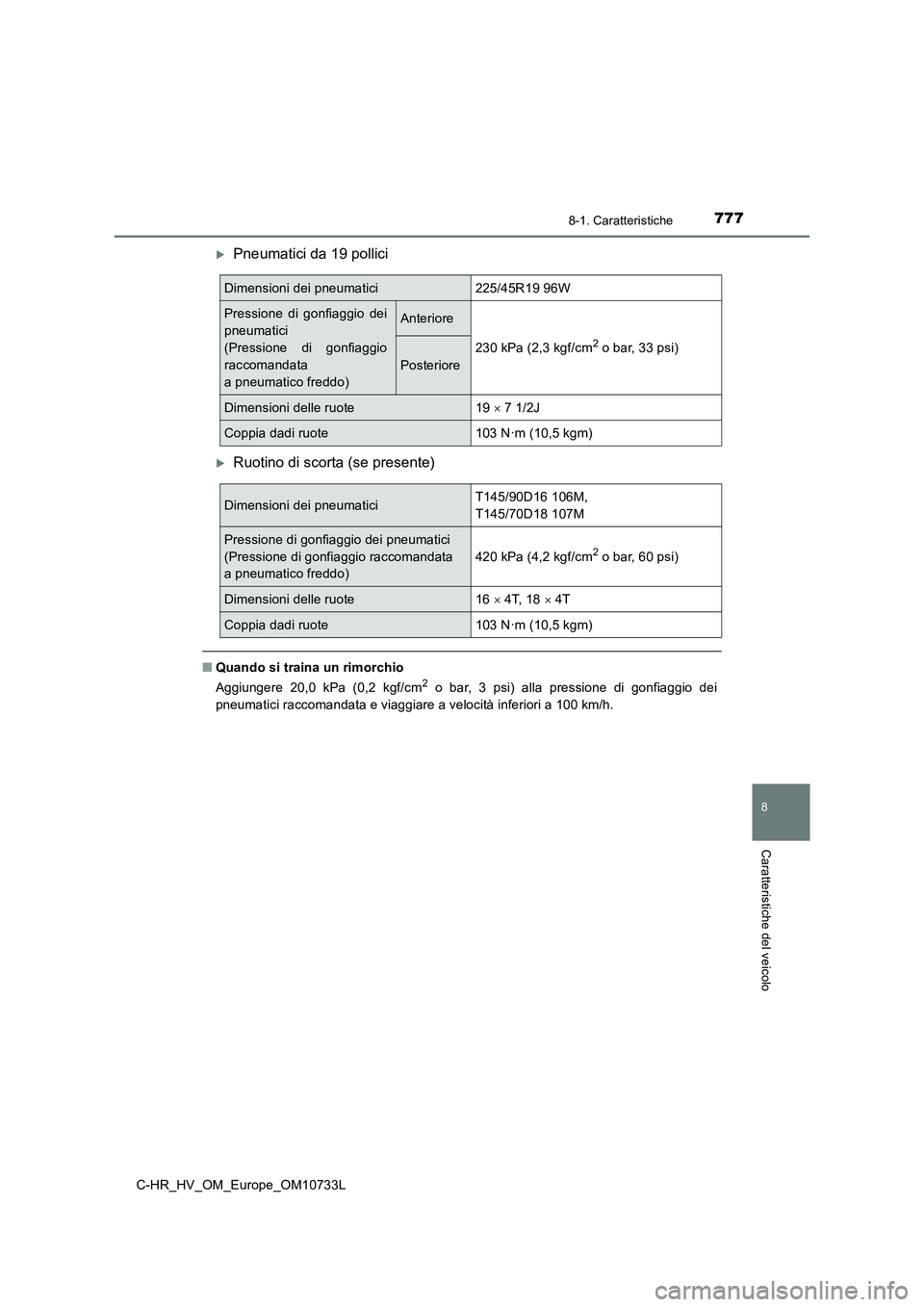

Pneumatici da 19 pollici
Ruotino di scorta (se presente)
■Quando si traina un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio dei
pneumatici raccomandata e viaggiare a velocità inferiori a 100 km/h.
Dimensioni dei pneumatici225/45R19 96W
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata
a pneumatico freddo)
Anteriore
230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Posteriore
Dimensioni delle ruote19  7 1/2J
Coppia dadi ruote103 N·m (10,5 kgm)
Dimensioni dei pneumaticiT145/90D16 106M,
T145/70D18 107M
Pressione di gonfiaggio dei pneumatici
(Pressione di gonfiaggio raccomandata
a pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote16  4T, 18  4T
Coppia dadi ruote103 N·m (10,5 kgm)

7788-1. Caratteristiche
C-HR_HV_OM_Europe_OM10733L

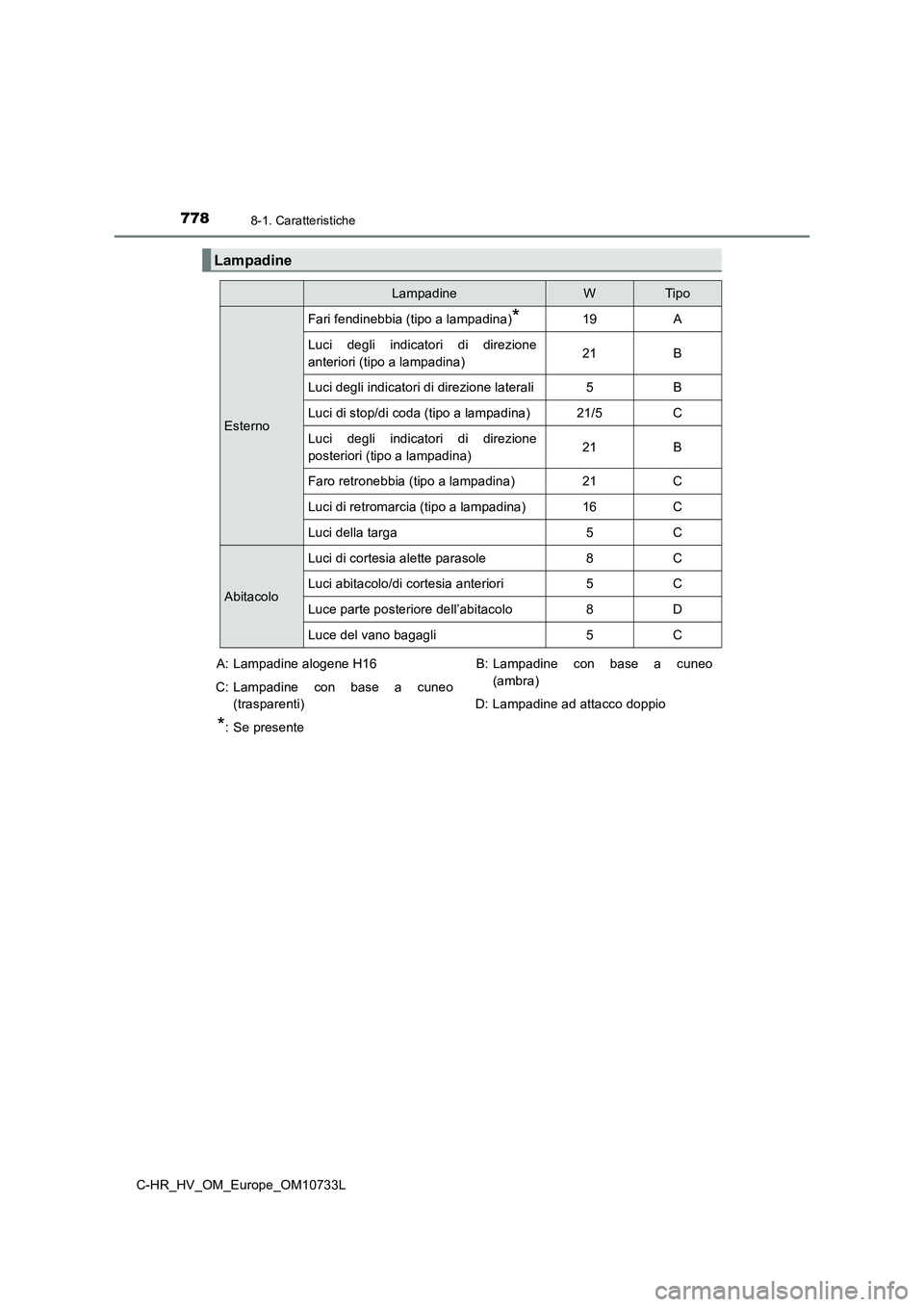

Lampadine
LampadineWTip o
Esterno
Fari fendinebbia (tipo a lampadina)*19A
Luci degli indicatori di direzione
anteriori (tipo a lampadina)21B
Luci degli indicatori di direzione laterali5B
Luci di stop/di coda (tipo a lampadina)21/5C
Luci degli indicatori di direzione
posteriori (tipo a lampadina)21B
Faro retronebbia (tipo a lampadina)21C
Luci di retromarcia (tipo a lampadina)16C
Luci della targa5C
Abitacolo
Luci di cortesia alette parasole8C
Luci abitacolo/di cortesia anteriori5C
Luce parte posteriore dell’abitacolo8D
Luce del vano bagagli5C
A: Lampadine alogene H16
C: Lampadine con base a cuneo
(trasparenti)
*: Se presente
B: Lampadine con base a cuneo
(ambra)
D: Lampadine ad attacco doppio
