TOYOTA C-HR 2023 Manuale duso (in Italian)

399
4
4-5. Uso dei sistemi di supporto alla guida
Guida
C-HR_HEV_OM_Europe_OM10768L

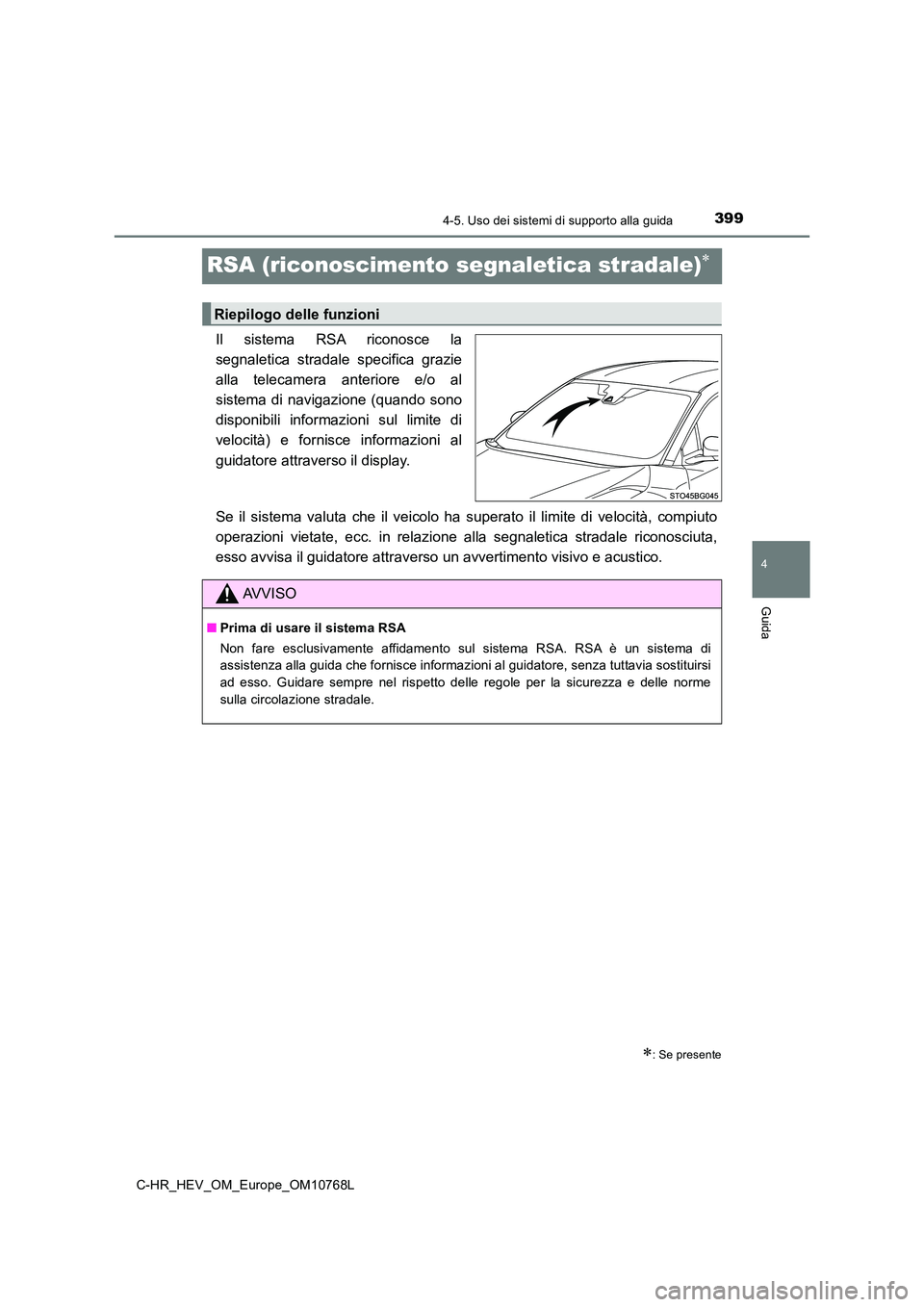

RSA (riconoscimento segnaletica stradale)
Il sistema RSA riconosce la
segnaletica stradale specifica grazie
alla telecamera anteriore e/o al
sistema di navigazione (quando sono
disponibili informazioni sul limite di
velocità) e fornisce informazioni al
guidatore attraverso il display.
Se il sistema valuta che il veicolo ha superato il limite di ve locità, compiuto
operazioni vietate, ecc. in relazione alla segnaletica stradale riconosciuta,
esso avvisa il guidatore attraver so un avvertimento visivo e acustico.
: Se presente
Riepilogo delle funzioni
AVVISO
■Prima di usare il sistema RSA
Non fare esclusivamente affidamento sul sistema RSA. RSA è un s istema di
assistenza alla guida che fornisce informazioni al guidatore, s enza tuttavia sostituirsi
ad esso. Guidare sempre nel rispetto delle regole per la sicure zza e delle norme
sulla circolazione stradale.

4004-5. Uso dei sistemi di supporto alla guida
C-HR_HEV_OM_Europe_OM10768L

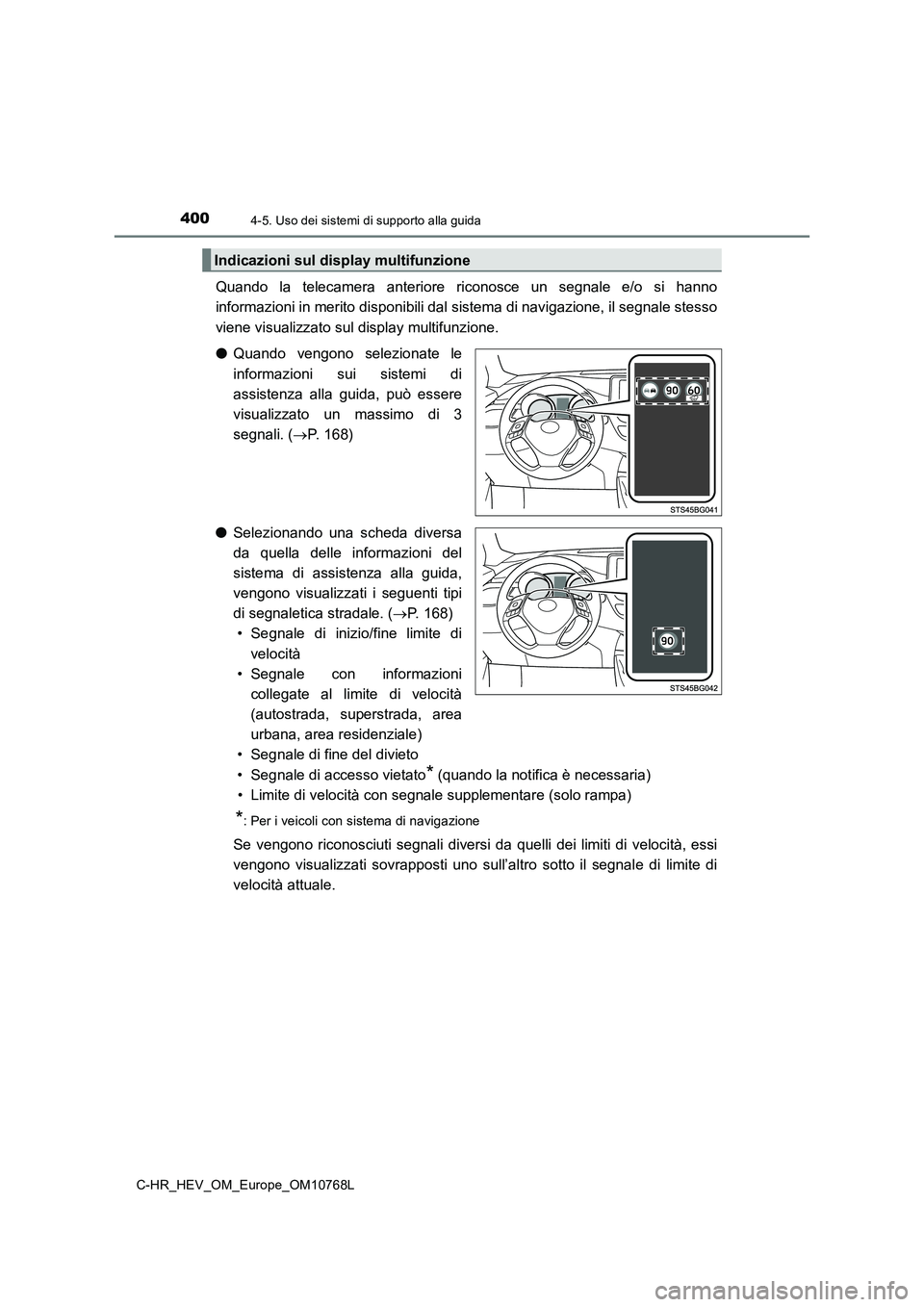

Quando la telecamera anteriore riconosce un segnale e/o si hanno
informazioni in merito disponibili dal sistema di navigazione, il segnale stesso
viene visualizzato sul display multifunzione.
● Quando vengono selezionate le
informazioni sui sistemi di
assistenza alla guida, può essere
visualizzato un massimo di 3
segnali. ( P. 168)
● Selezionando una scheda diversa
da quella delle informazioni del
sistema di assistenza alla guida,
vengono visualizzati i seguenti tipi
di segnaletica stradale. ( P. 168)
• Segnale di inizio/fine limite di
velocità
• Segnale con informazioni
collegate al limite di velocità
(autostrada, superstrada, area
urbana, area residenziale)
• Segnale di fine del divieto
• Segnale di accesso vietato* (quando la notifica è necessaria)
• Limite di velocità con segnale supplementare (solo rampa)
*: Per i veicoli con sistema di navigazione
Se vengono riconosciuti segnali diversi da quelli dei limiti di velocità, essi
vengono visualizzati sovrapposti uno sull’altro sotto il segnal e di limite di
velocità attuale.
Indicazioni sul display multifunzione

4014-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HEV_OM_Europe_OM10768L

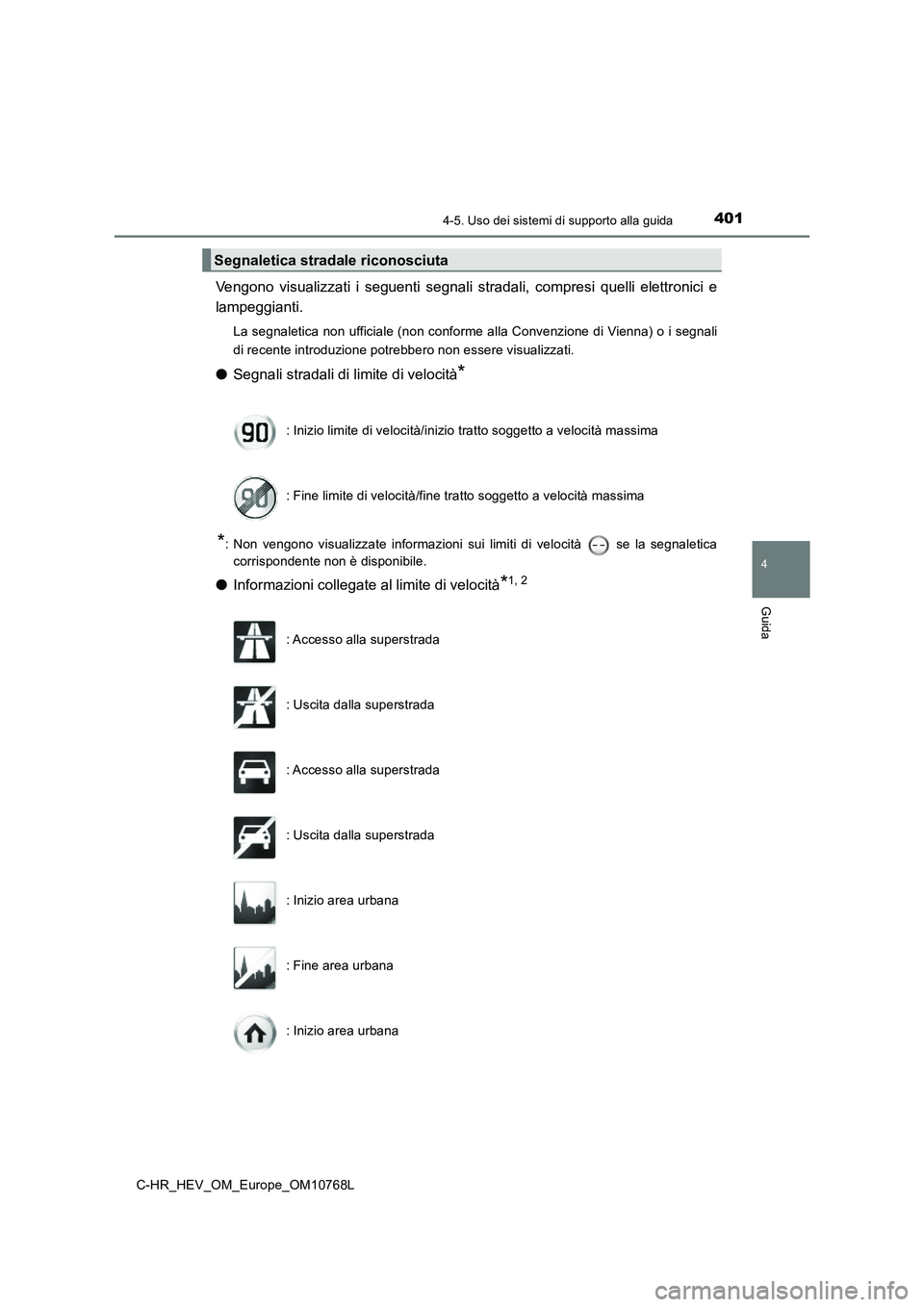

Vengono visualizzati i seguenti segnali stradali, compresi quelli elettronici e
lampeggianti.
La segnaletica non ufficiale (non conforme alla Convenzione di Vienna) o i segnali
di recente introduzione potrebbero non essere visualizzati.
● Segnali stradali di limite di velocità*
*: Non vengono visualizzate informazioni sui limiti di velocità se la segnaletica
corrispondente non è disponibile.
● Informazioni collegate al limite di velocità*1, 2
Segnaletica stradale riconosciuta
: Inizio limite di velocità/inizio tratto soggetto a velocità massima
: Fine limite di velocità/fine tratto soggetto a velocità massi ma
: Accesso alla superstrada
: Uscita dalla superstrada
: Accesso alla superstrada
: Uscita dalla superstrada
: Inizio area urbana
: Fine area urbana
: Inizio area urbana

4024-5. Uso dei sistemi di supporto alla guida
C-HR_HEV_OM_Europe_OM10768L

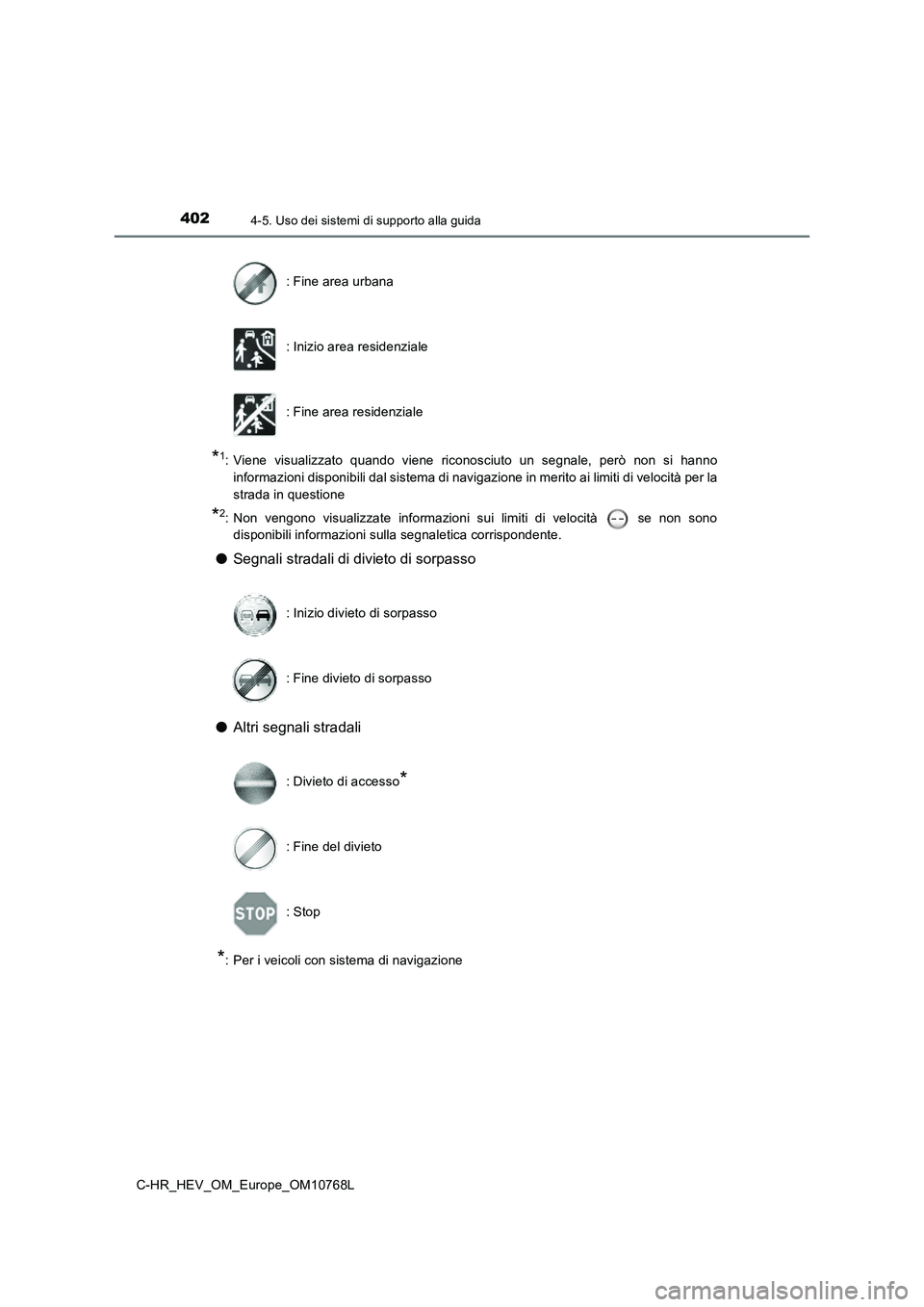

*1: Viene visualizzato quando viene riconosciuto un segnale, però non si hanno
informazioni disponibili dal sistema di navigazione in merito a i limiti di velocità per la
strada in questione
*2: Non vengono visualizzate informazioni sui limiti di velocità se non sono
disponibili informazioni sulla segnaletica corrispondente.
● Segnali stradali di divieto di sorpasso
● Altri segnali stradali
*: Per i veicoli con sistema di navigazione
: Fine area urbana
: Inizio area residenziale
: Fine area residenziale
: Inizio divieto di sorpasso
: Fine divieto di sorpasso
: Divieto di accesso*
: Fine del divieto
: Stop

4034-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HEV_OM_Europe_OM10768L

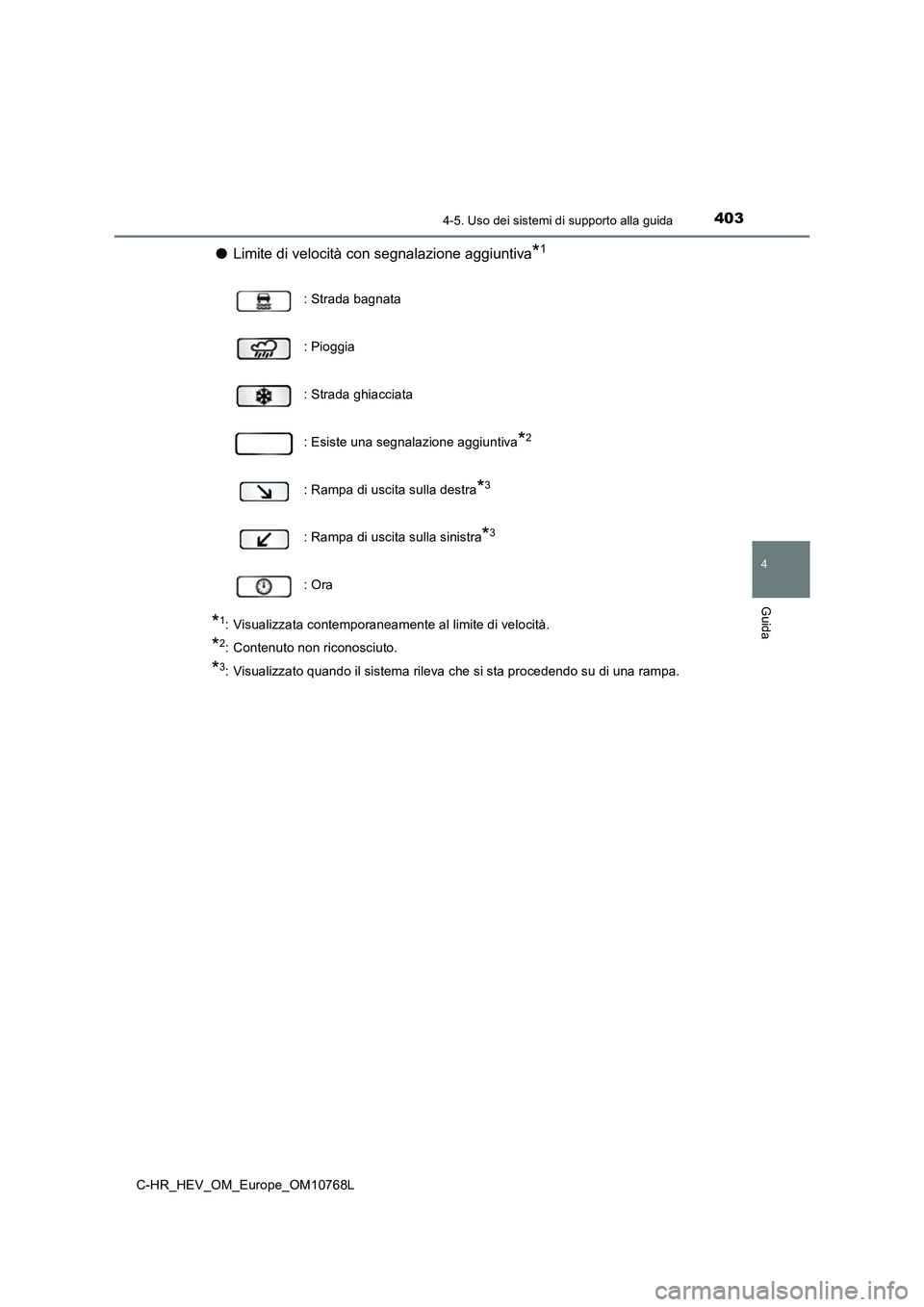

●Limite di velocità con segnalazione aggiuntiva*1
*1: Visualizzata contemporaneamente al limite di velocità.
*2: Contenuto non riconosciuto.
*3: Visualizzato quando il sistema rileva che si sta procedendo su di una rampa.
: Strada bagnata
: Pioggia
: Strada ghiacciata
: Esiste una segnalazione aggiuntiva*2
: Rampa di uscita sulla destra*3
: Rampa di uscita sulla sinistra*3
: Ora

4044-5. Uso dei sistemi di supporto alla guida
C-HR_HEV_OM_Europe_OM10768L

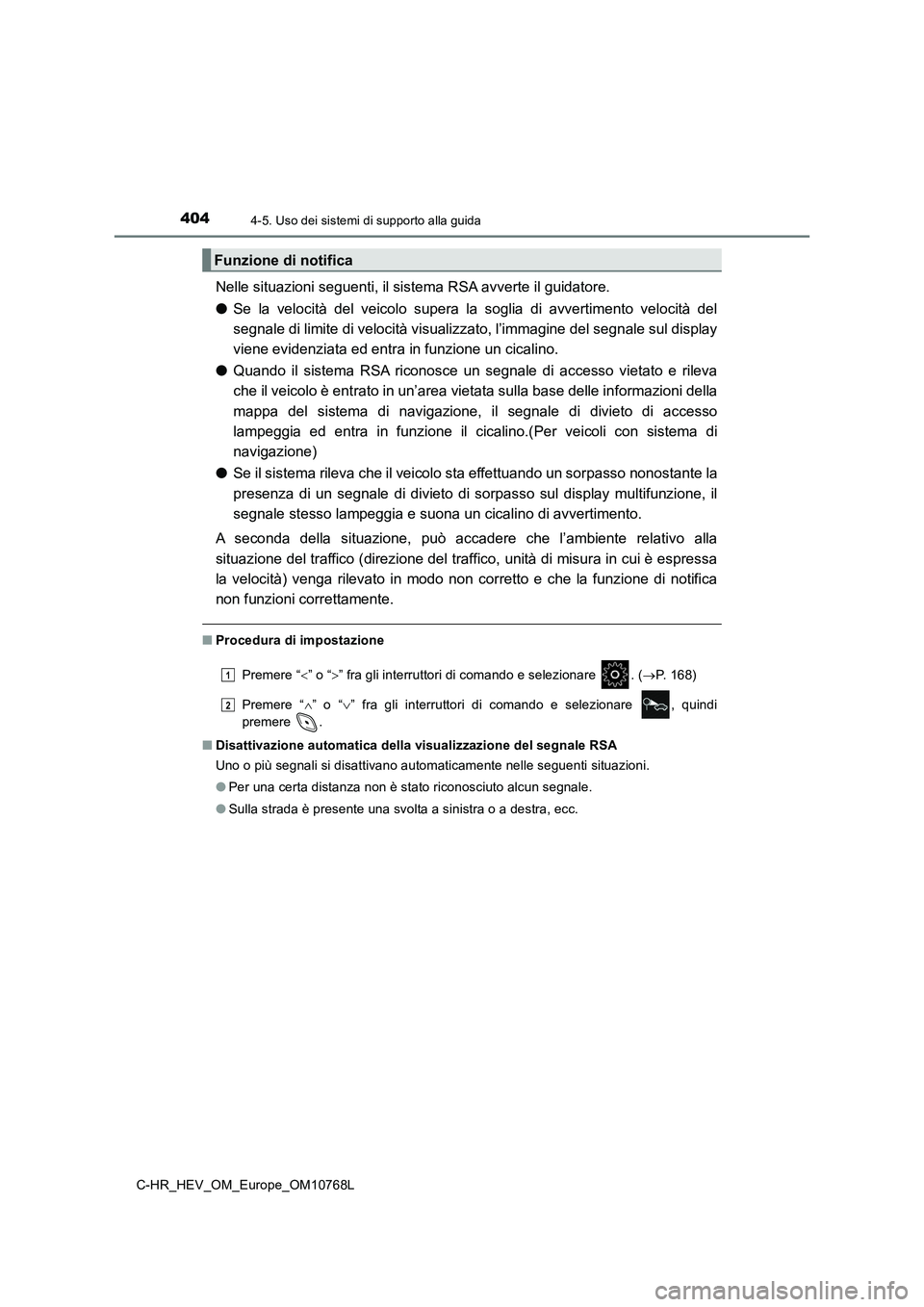

Nelle situazioni seguenti, il sistema RSA avverte il guidatore.
● Se la velocità del veicolo supera la soglia di avvertimento velocità del
segnale di limite di velocità visualizzato, l’immagine del segn ale sul display
viene evidenziata ed entra in funzione un cicalino.
● Quando il sistema RSA riconosce un segnale di accesso vietato e rileva
che il veicolo è entrato in un’area vietata sulla base delle in formazioni della
mappa del sistema di navigazione, il segnale di divieto di acce sso
lampeggia ed entra in funzione il cicalino.(Per veicoli con sis tema di
navigazione)
● Se il sistema rileva che il veicolo sta effettuando un sorpasso nonostante la
presenza di un segnale di divieto di sorpasso sul display multi funzione, il
segnale stesso lampeggia e suona un cicalino di avvertimento.
A seconda della situazione, può accadere che l’ambiente relativ o alla
situazione del traffico (direzione del traffico, unità di misur a in cui è espressa
la velocità) venga rilevato in modo non corretto e che la funzi one di notifica
non funzioni correttamente.
■ Procedura di impostazione
Premere “ ” o “” fra gli interruttori di comando e selezionare . (P. 168)
Premere “ ” o “” fra gli interruttori di comando e selezionare , quindi
premere .
■ Disattivazione automatica della visualizzazione del segnale RSA
Uno o più segnali si disattivano automaticamente nelle seguenti situazioni.
● Per una certa distanza non è stato riconosciuto alcun segnale.
● Sulla strada è presente una svolta a sinistra o a destra, ecc.
Funzione di notifica
1
2

4054-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HEV_OM_Europe_OM10768L

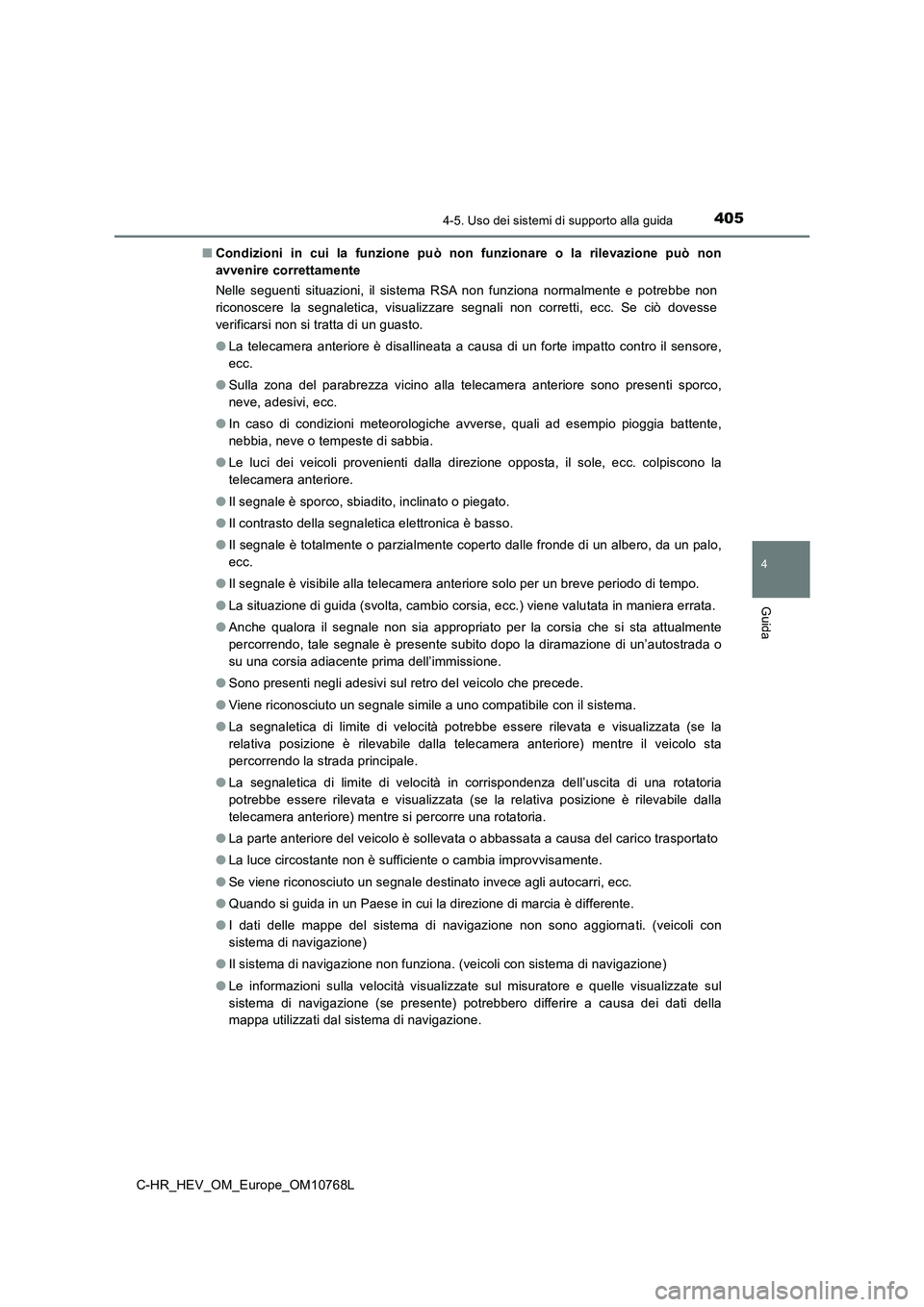

■ Condizioni in cui la funzione può non funzionare o la rilevazione può non
avvenire correttamente
Nelle seguenti situazioni, il sistema RSA non funziona normalme nte e potrebbe non
riconoscere la segnaletica, visualizzare segnali non corretti, ecc. Se ciò dovesse
verificarsi non si tratta di un guasto.
● La telecamera anteriore è disallineata a causa di un forte impatto contro il sensore,
ecc.
● Sulla zona del parabrezza vicino alla telecamera anteriore sono presenti sporco,
neve, adesivi, ecc.
● In caso di condizioni meteorologiche avverse, quali ad esempio pioggia battente,
nebbia, neve o tempeste di sabbia.
● Le luci dei veicoli provenienti dalla direzione opposta, il sole, ecc. colpiscono la
telecamera anteriore.
● Il segnale è sporco, sbiadito, inclinato o piegato.
● Il contrasto della segnaletica elettronica è basso.
● Il segnale è totalmente o parzialmente coperto dalle fronde di un albero, da un palo,
ecc.
● Il segnale è visibile alla telecamera anteriore solo per un breve periodo di tempo.
● La situazione di guida (svolta, cambio corsia, ecc.) viene valutata in maniera errata.
● Anche qualora il segnale non sia appropriato per la corsia che si sta attualmente
percorrendo, tale segnale è presente subito dopo la diramazione di un’autostrada o
su una corsia adiacente prima dell’immissione.
● Sono presenti negli adesivi sul retro del veicolo che precede.
● Viene riconosciuto un segnale simile a uno compatibile con il sistema.
● La segnaletica di limite di velocità potrebbe essere rilevata e visualizzata (se la
relativa posizione è rilevabile dalla telecamera anteriore) men tre il veicolo sta
percorrendo la strada principale.
● La segnaletica di limite di velocità in corrispondenza dell’uscita di una rotatoria
potrebbe essere rilevata e visualizzata (se la relativa posizio ne è rilevabile dalla
telecamera anteriore) mentre si percorre una rotatoria.
● La parte anteriore del veicolo è sollevata o abbassata a causa del carico trasportato
● La luce circostante non è sufficiente o cambia improvvisamente.
● Se viene riconosciuto un segnale destinato invece agli autocarri, ecc.
● Quando si guida in un Paese in cui la direzione di marcia è differente.
● I dati delle mappe del sistema di navigazione non sono aggiornati. (veicoli con
sistema di navigazione)
● Il sistema di navigazione non funziona. (veicoli con sistema di navigazione)
● Le informazioni sulla velocità visualizzate sul misuratore e quelle visualizzate sul
sistema di navigazione (se presente) potrebbero differire a cau sa dei dati della
mappa utilizzati dal sistema di navigazione.

4064-5. Uso dei sistemi di supporto alla guida
C-HR_HEV_OM_Europe_OM10768L
■ Visualizzazione dei segnali di limite di velocità
Se l’interruttore POWER è stato spento mentre sul display multi funzione era
visualizzato un segnale di limite di velocità, il segnale stess o sarà nuovamente
visualizzato quando l’interruttore POWER verrà portato in modal ità ON.
■ Se compare il messaggio “Anomalia sistema RSA. Recarsi dal concessionario.”
Il sistema potrebbe non funzionare correttamente. Far controlla re il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un al tro professionista
adeguatamente qualificato e attrezzato.
■ Personalizzazione
Alcune funzioni possono essere personalizzate. (Caratteristiche personalizzabili:
 P. 789)

407
4
4-5. Uso dei sistemi di supporto alla guida
Guida
C-HR_HEV_OM_Europe_OM10768L
Regolatore della velocità di crociera a radar
dinamicosull’intera gamma di velocità
Nella modalità di controllo della distanza tra veicolo e veicol o, il veicolo
accelera, decelera e si arresta automaticamente in base ai camb iamenti di
velocità del veicolo che precede anche senza che il guidatore a zioni il pedale
dell’acceleratore. In modalità di controllo velocità costante, il veicolo procede
a una velocità fissa.
Utilizzare il regolatore della velocità di crociera a radar din amico sull’intera
gamma di velocità su superstrade e autostrade.
● Modalità di controllo distanza tra veicolo e veicolo (P. 4 11 )
● Modalità di controllo velocità costante (P. 418)
Display multifunzione
Indicatori
Velocità impostata
Interruttore distanza tra veicolo e
veicolo
Interruttore regolatore della
velocità di crociera
: Se presente
Sommario delle funzioni
Componenti del sistema

4084-5. Uso dei sistemi di supporto alla guida
C-HR_HEV_OM_Europe_OM10768L

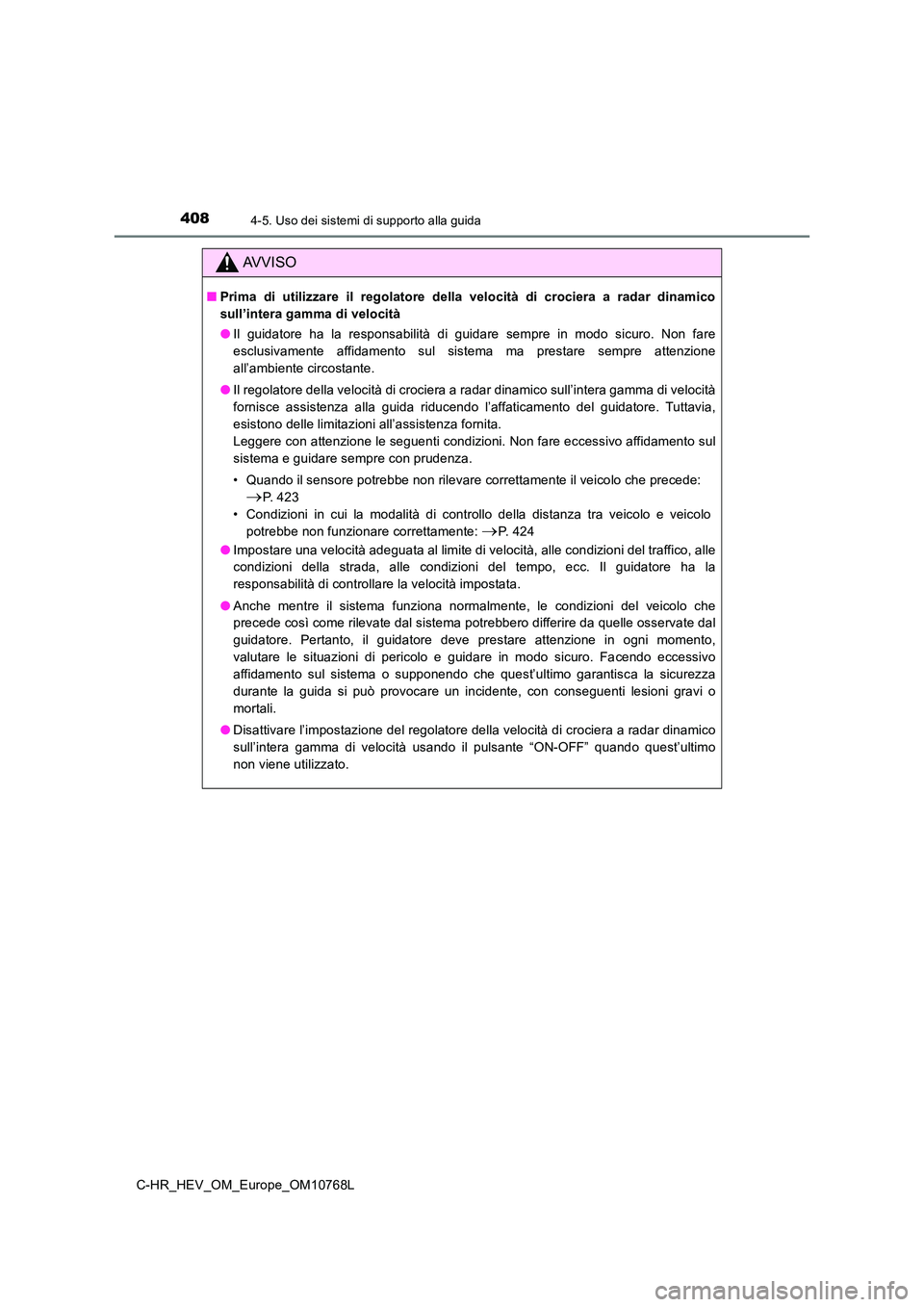

AVVISO
■Prima di utilizzare il regolatore della velocità di crociera a radar dinamico
sull’intera gamma di velocità
● Il guidatore ha la responsabilità di guidare sempre in modo sicuro. Non fare
esclusivamente affidamento sul sistema ma prestare sempre atten zione
all’ambiente circostante.
● Il regolatore della velocità di crociera a radar dinamico sull’intera gamma di velocità
fornisce assistenza alla guida riducendo l’affaticamento del gu idatore. Tuttavia,
esistono delle limitazioni all’assistenza fornita.
Leggere con attenzione le seguenti condizioni. Non fare eccessi vo affidamento sul
sistema e guidare sempre con prudenza.
• Quando il sensore potrebbe non rilevare correttamente il veico lo che precede:
P. 4 2 3
• Condizioni in cui la modalità di controllo della distanza tra veicolo e veicolo
potrebbe non funzionare correttamente: P. 4 2 4
● Impostare una velocità adeguata al limite di velocità, alle condizioni del traffico, alle
condizioni della strada, alle condizioni del tempo, ecc. Il gui datore ha la
responsabilità di controllare la velocità impostata.
● Anche mentre il sistema funziona normalmente, le condizioni del veicolo che
precede così come rilevate dal sistema potrebbero differire da quelle osservate dal
guidatore. Pertanto, il guidatore deve prestare attenzione in o gni momento,
valutare le situazioni di pericolo e guidare in modo sicuro. Fa cendo eccessivo
affidamento sul sistema o supponendo che quest’ultimo garantisc a la sicurezza
durante la guida si può provocare un incidente, con conseguenti lesioni gravi o
mortali.
● Disattivare l’impostazione del regolatore della velocità di crociera a radar dinamico
sull’intera gamma di velocità usando il pulsante “ON-OFF” quand o quest’ultimo
non viene utilizzato.
