6897-2. Operazioni da eseguire in caso di emergenza
C-HR_HEV_OM_Europe_OM10768L
7
Se sono presenti anomalie

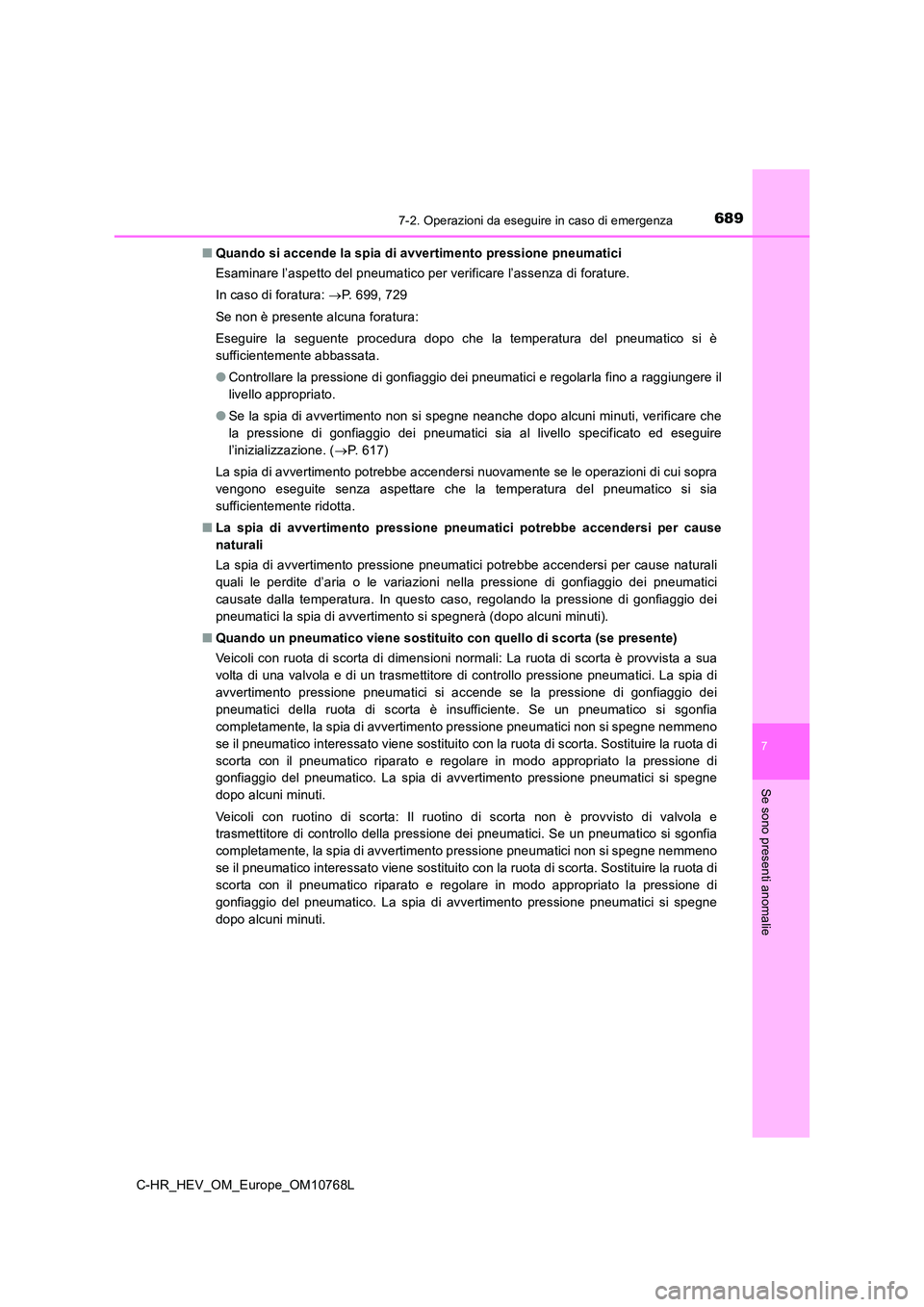

■Quando si accende la spia di avvertimento pressione pneumatici
Esaminare l’aspetto del pneumatico per verificare l’assenza di forature.
In caso di foratura: P. 699, 729
Se non è presente alcuna foratura:
Eseguire la seguente procedura dopo che la temperatura del pneu matico si è
sufficientemente abbassata.
● Controllare la pressione di gonfiaggio dei pneumatici e regolarla fino a raggiungere il
livello appropriato.
● Se la spia di avvertimento non si spegne neanche dopo alcuni minuti, verificare che
la pressione di gonfiaggio dei pneumatici sia al livello specif icato ed eseguire
l’inizializzazione. ( P. 6 1 7 )
La spia di avvertimento potrebbe accendersi nuovamente se le op erazioni di cui sopra
vengono eseguite senza aspettare che la temperatura del pneumat ico si sia
sufficientemente ridotta.
■ La spia di avvertimento pressione pneumatici potrebbe accendersi per cause
naturali
La spia di avvertimento pressione pneumatici potrebbe accenders i per cause naturali
quali le perdite d’aria o le variazioni nella pressione di gonf iaggio dei pneumatici
causate dalla temperatura. In questo caso, regolando la pressio ne di gonfiaggio dei
pneumatici la spia di avvertimento si spegnerà (dopo alcuni min uti).
■ Quando un pneumatico viene sostituito con quello di scorta (se presente)
Veicoli con ruota di scorta di dimensioni normali: La ruota di scorta è provvista a sua
volta di una valvola e di un trasmettitore di controllo pressio ne pneumatici. La spia di
avvertimento pressione pneumatici si accende se la pressione di gonfiaggio dei
pneumatici della ruota di scorta è insufficiente. Se un pneumat ico si sgonfia
completamente, la spia di avvertimento pressione pneumatici non si spegne nemmeno
se il pneumatico interessato viene sostituito con la ruota di s corta. Sostituire la ruota di
scorta con il pneumatico riparato e regolare in modo appropriat o la pressione di
gonfiaggio del pneumatico. La spia di avvertimento pressione pn eumatici si spegne
dopo alcuni minuti.
Veicoli con ruotino di scorta: Il ruotino di scorta non è provv isto di valvola e
trasmettitore di controllo della pressione dei pneumatici. Se u n pneumatico si sgonfia
completamente, la spia di avvertimento pressione pneumatici non si spegne nemmeno
se il pneumatico interessato viene sostituito con la ruota di s corta. Sostituire la ruota di
scorta con il pneumatico riparato e regolare in modo appropriat o la pressione di
gonfiaggio del pneumatico. La spia di avvertimento pressione pn eumatici si spegne
dopo alcuni minuti.

6907-2. Operazioni da eseguire in caso di emergenza
C-HR_HEV_OM_Europe_OM10768L

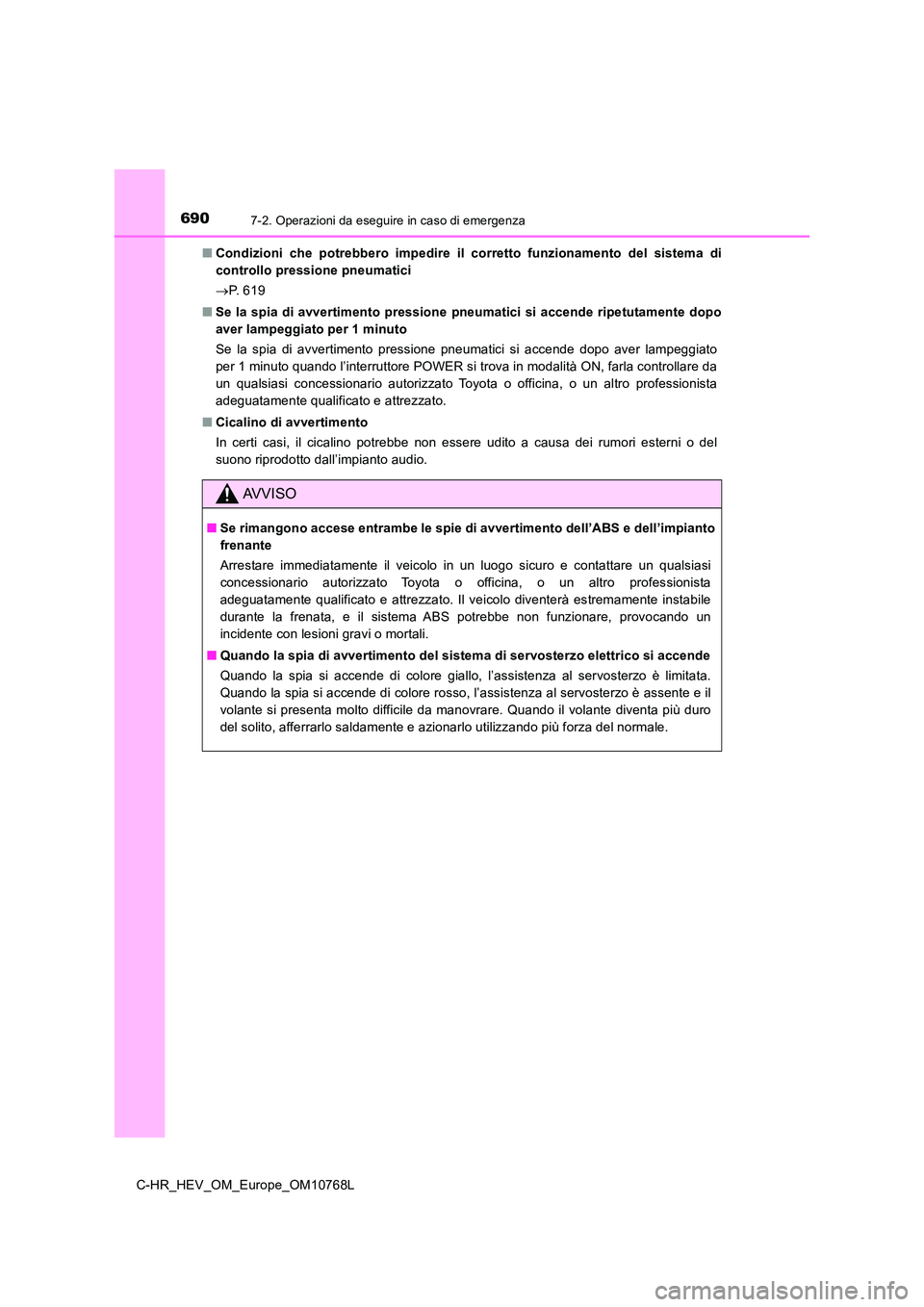

■ Condizioni che potrebbero impedire il corretto funzionamento del sistema di
controllo pressione pneumatici
 P. 6 1 9
■ Se la spia di avvertimento pressione pneumatici si accende ripetutamente dopo
aver lampeggiato per 1 minuto
Se la spia di avvertimento pressione pneumatici si accende dopo aver lampeggiato
per 1 minuto quando l’interruttore POWER si trova in modalità O N, farla controllare da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Cicalino di avvertimento
In certi casi, il cicalino potrebbe non essere udito a causa de i rumori esterni o del
suono riprodotto dall’impianto audio.
AVVISO
■ Se rimangono accese entrambe le spie di avvertimento dell’ABS e dell’impianto
frenante
Arrestare immediatamente il veicolo in un luogo sicuro e contat tare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro profes sionista
adeguatamente qualificato e attrezzato. Il veicolo diventerà es tremamente instabile
durante la frenata, e il sistema ABS potrebbe non funzionare, p rovocando un
incidente con lesioni gravi o mortali.
■ Quando la spia di avvertimento del sistema di servosterzo elettrico si accende
Quando la spia si accende di colore giallo, l’assistenza al ser vosterzo è limitata.
Quando la spia si accende di colore rosso, l’assistenza al serv osterzo è assente e il
volante si presenta molto difficile da manovrare. Quando il vol ante diventa più duro
del solito, afferrarlo saldamente e azionarlo utilizzando più f orza del normale.

6917-2. Operazioni da eseguire in caso di emergenza
C-HR_HEV_OM_Europe_OM10768L
7
Se sono presenti anomalie
AVVISO
■Se si accende la spia di avvertimento pressione pneumatici
Attenersi assolutamente a quanto riportato di seguito. La manca ta osservanza
potrebbe comportare una perdita del controllo del veicolo con c onseguenti lesioni
gravi o mortali.
● Fermare il veicolo in un luogo sicuro al più presto. Regolare immediatamente la
pressione di gonfiaggio dei pneumatici.
● Veicolo dotati di ruota di scorta: Se la spia di avvertimento pressione pneumatici si
accende anche dopo aver regolato la pressione di gonfiaggio dei pneumatici, è
probabile che ci sia un pneumatico sgonfio. Controllare i pneum atici. Se un
pneumatico è sgonfio, sostituirlo con la ruota di scorta e farl o riparare dal più vicino
concessionario autorizzato Toyota o officina, o da un altro pro fessionista
adeguatamente qualificato e attrezzato.
● Veicoli dotati di kit di emergenza per la riparazione dei pneumatici in caso di
foratura: Se la spia di avvertimento pressione pneumatici si ac cende anche dopo
aver regolato la pressione di gonfiaggio dei pneumatici, è prob abile che ci sia un
pneumatico sgonfio. Controllare i pneumatici. Se un pneumatico è sgonfio,
ripararlo con il kit di emergenza per la riparazione dei pneuma tici in caso di
foratura. ( P. 6 9 9 )
● Evitare manovre e frenate brusche. Se i pneumatici si rovinano si può perdere il
controllo del volante o dei freni.
■ Se si verifica uno scoppio o una perdita d’aria improvvisa
Il sistema di controllo pressione pneumatici potrebbe non attiv arsi immediatamente.
NOTA
■Per assicurare che il sistema di controllo pressione pneumatici funzioni
correttamente
Non installare pneumatici con caratteristiche o di marche diver se, dato che il sistema
di controllo pressione pneumatici potrebbe non funzionare corre ttamente.

6927-2. Operazioni da eseguire in caso di emergenza
C-HR_HEV_OM_Europe_OM10768L

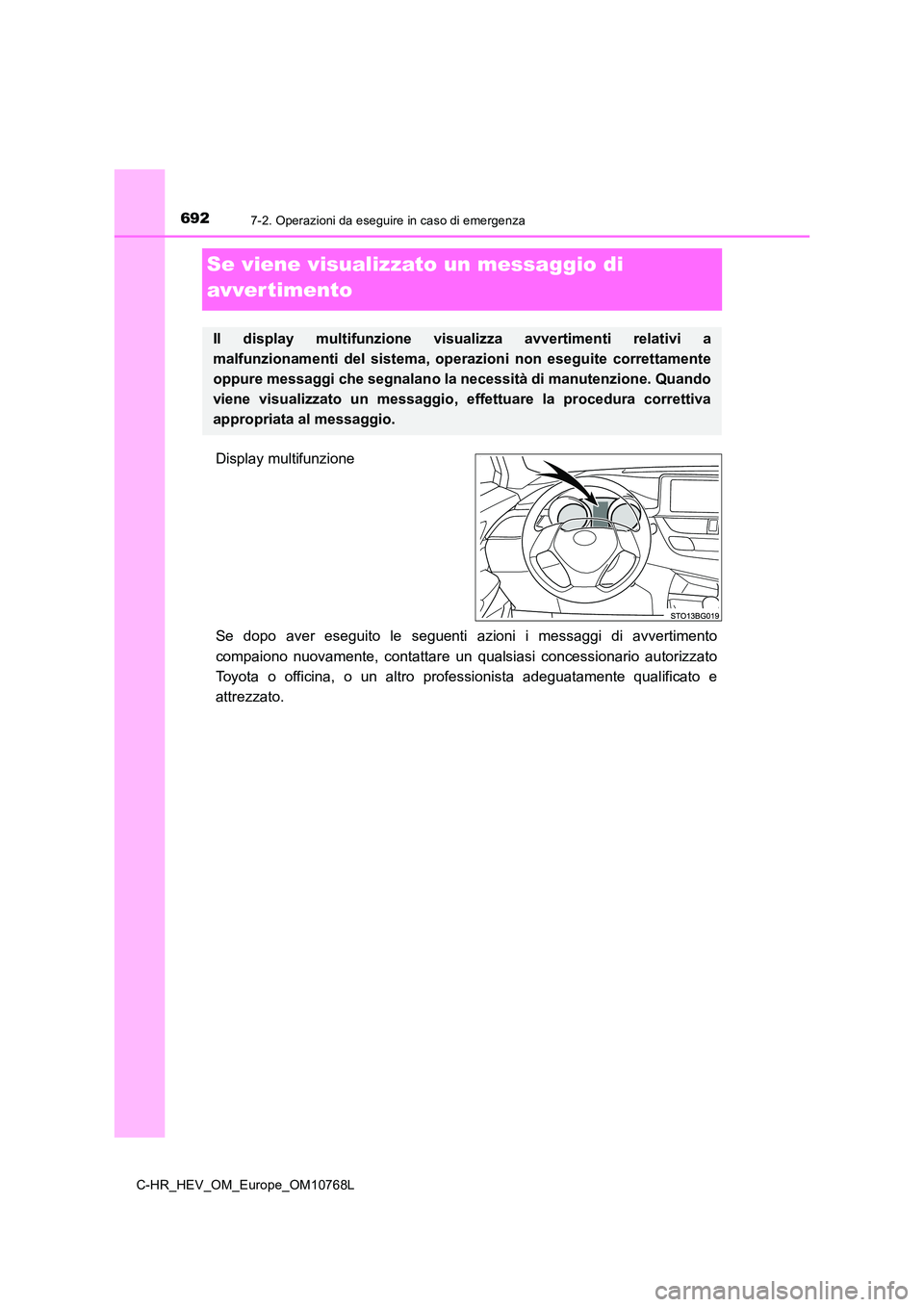

Se viene visualizzato un messaggio di
avver timento
Display multifunzione
Se dopo aver eseguito le seguenti azioni i messaggi di avvertim ento
compaiono nuovamente, contattare un qualsiasi concessionario au torizzato
Toyota o officina, o un altro professionista adeguatamente qual ificato e
attrezzato.
Il display multifunzione visualizza avvertimenti relativi a
malfunzionamenti del sistema, operazioni non eseguite correttam ente
oppure messaggi che segnalano la necessità di manutenzione. Quando
viene visualizzato un messaggio, effettuare la procedura corret tiva
appropriata al messaggio.

6937-2. Operazioni da eseguire in caso di emergenza
C-HR_HEV_OM_Europe_OM10768L
7
Se sono presenti anomalie
Le spie e i cicalini di avvertimento funzionano nella maniera seguente a
seconda del contenuto del messaggio. Se un messaggio indica la necessità
di far controllare il veicolo da un concessionario, far control lare
immediatamente il veicolo da un qualsiasi concessionario autori zzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
*: Si attiva un cicalino la prima volta che il messaggio viene visualizzato sul display
multifunzione.
Messaggi e avvisi
Spia di
avvertimento
impianto
Cicalino di
avvertimento*Avviso
Suona
• Indica una situazione importante, come quando un
sistema relativo alla guida ha un malfunzionamento
o se un pericolo può derivare se la procedura di
correzione non viene eseguita
• Indica una situazione, come quando potrebbe
verificarsi un danno o un pericolo per il veicolo
Si accende o
lampeggiaSuona
Indica una situazione importante, come quando i
sistemi mostrati nel display multifunzione potrebbero
avere un malfunzionamento
Non suona
• Indica una condizione, come il malfunzionamento
di componenti elettrici, la loro condizione, o indica
la necessità di manutenzione
• Indica una situazione, come quando un’operazione
è stata effettuata in maniera non corretta, o indica
come eseguire un’operazione nel modo adeguato

6947-2. Operazioni da eseguire in caso di emergenza
C-HR_HEV_OM_Europe_OM10768L

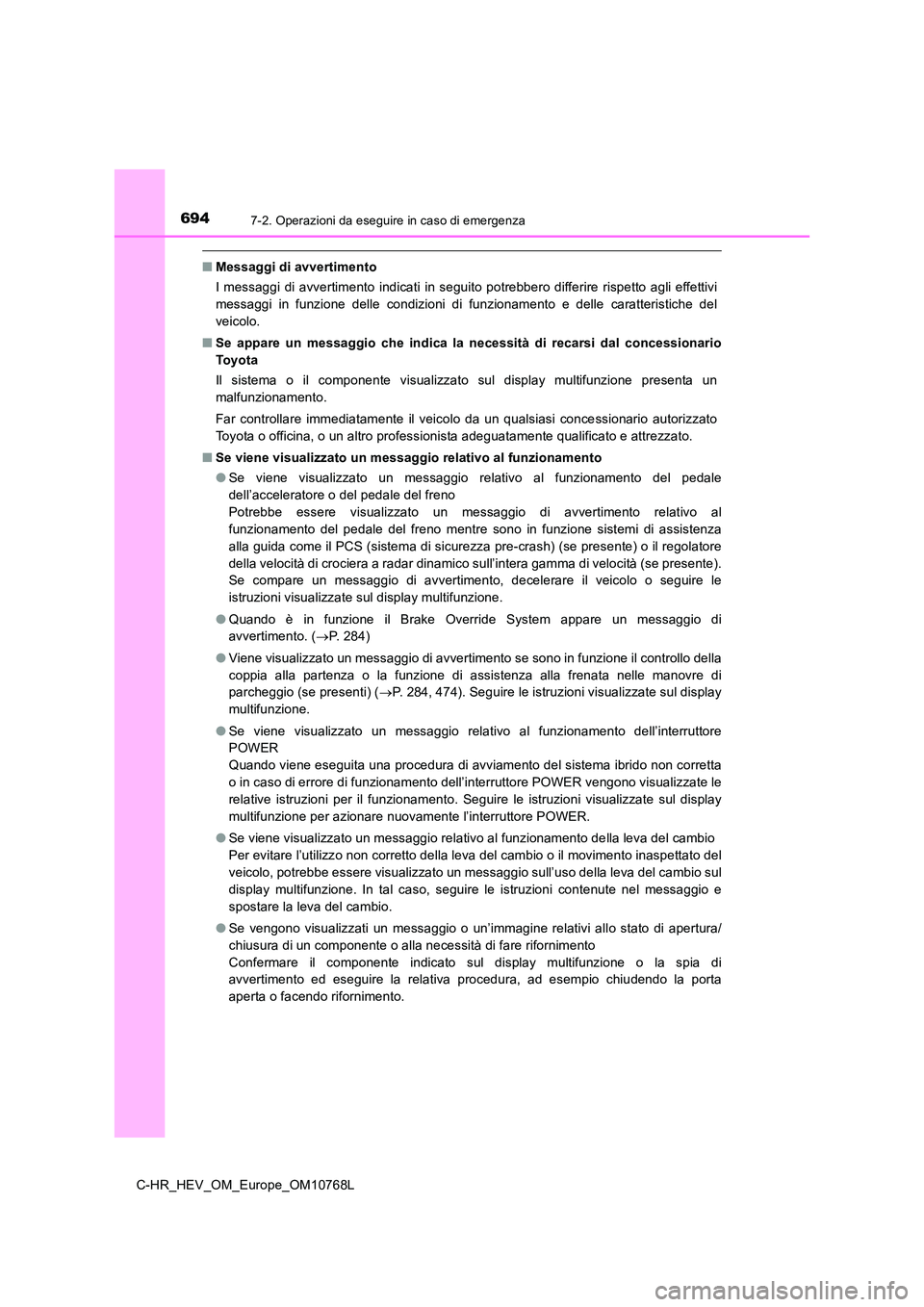

■Messaggi di avvertimento
I messaggi di avvertimento indicati in seguito potrebbero diffe rire rispetto agli effettivi
messaggi in funzione delle condizioni di funzionamento e delle caratteristiche del
veicolo.
■ Se appare un messaggio che indica la necessità di recarsi dal concessionario
To y o t a
Il sistema o il componente visualizzato sul display multifunzio ne presenta un
malfunzionamento.
Far controllare immediatamente il veicolo da un qualsiasi conce ssionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qual ificato e attrezzato.
■ Se viene visualizzato un messaggio relativo al funzionamento
● Se viene visualizzato un messaggio relativo al funzionamento del pedale
dell’acceleratore o del pedale del freno
Potrebbe essere visualizzato un messaggio di avvertimento relat ivo al
funzionamento del pedale del freno mentre sono in funzione sist emi di assistenza
alla guida come il PCS (sistema di sicurezza pre-crash) (se pre sente) o il regolatore
della velocità di crociera a radar dinamico sull’intera gamma d i velocità (se presente).
Se compare un messaggio di avvertimento, decelerare il veicolo o seguire le
istruzioni visualizzate sul display multifunzione.
● Quando è in funzione il Brake Override System appare un messaggio di
avvertimento. ( P. 284)
● Viene visualizzato un messaggio di avvertimento se sono in funzione il controllo della
coppia alla partenza o la funzione di assistenza alla frenata n elle manovre di
parcheggio (se presenti) ( P. 284, 474). Seguire le istruzioni visualizzate sul display
multifunzione.
● Se viene visualizzato un messaggio relativo al funzionamento dell’interruttore
POWER
Quando viene eseguita una procedura di avviamento del sistema i brido non corretta
o in caso di errore di funzionamento dell’interruttore POWER ve ngono visualizzate le
relative istruzioni per il funzionamento. Seguire le istruzioni visualizzate sul display
multifunzione per azionare nuovamente l’interruttore POWER.
● Se viene visualizzato un messaggio relativo al funzionamento della leva del cambio
Per evitare l’utilizzo non corretto della leva del cambio o il movimento inaspettato del
veicolo, potrebbe essere visualizzato un messaggio sull’uso del la leva del cambio sul
display multifunzione. In tal caso, seguire le istruzioni conte nute nel messaggio e
spostare la leva del cambio.
● Se vengono visualizzati un messaggio o un’immagine relativi allo stato di apertura/
chiusura di un componente o alla necessità di fare rifornimento
Confermare il componente indicato sul display multifunzione o l a spia di
avvertimento ed eseguire la relativa procedura, ad esempio chiu dendo la porta
aperta o facendo rifornimento.

6957-2. Operazioni da eseguire in caso di emergenza
C-HR_HEV_OM_Europe_OM10768L
7
Se sono presenti anomalie

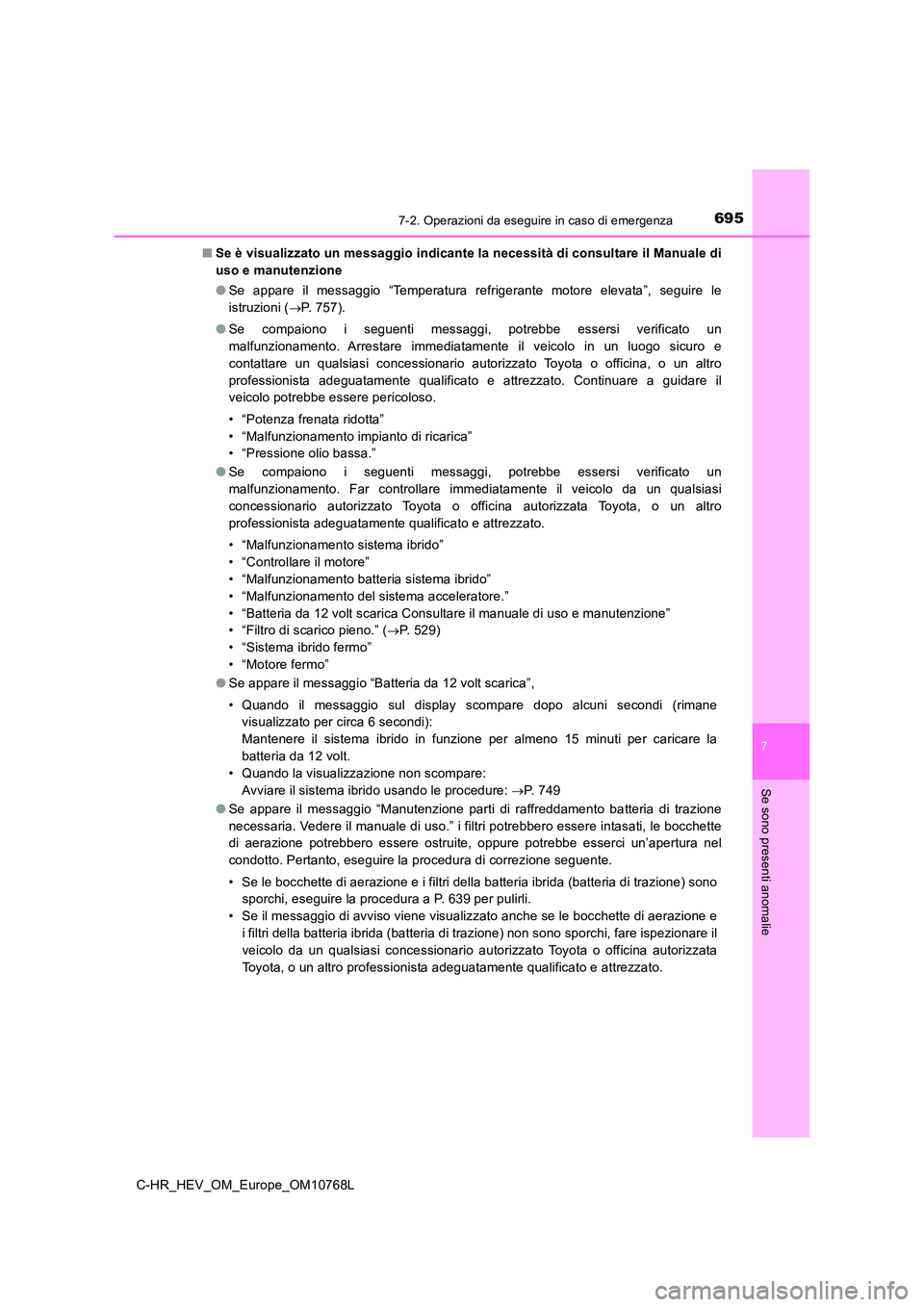

■Se è visualizzato un messaggio indicante la necessità di consultare il Manuale di
uso e manutenzione
● Se appare il messaggio “Temperatura refrigerante motore elevata”, seguire le
istruzioni (P. 757).
● Se compaiono i seguenti messaggi, potrebbe essersi verificato un
malfunzionamento. Arrestare immediatamente il veicolo in un luo go sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o off icina, o un altro
professionista adeguatamente qualificato e attrezzato. Continua re a guidare il
veicolo potrebbe essere pericoloso.
• “Potenza frenata ridotta”
• “Malfunzionamento impianto di ricarica”
• “Pressione olio bassa.”
● Se compaiono i seguenti messaggi, potrebbe essersi verificato un
malfunzionamento. Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina autorizzata Toyota , o un altro
professionista adeguatamente qualificato e attrezzato.
• “Malfunzionamento sistema ibrido”
• “Controllare il motore”
• “Malfunzionamento batteria sistema ibrido”
• “Malfunzionamento del sistema acceleratore.”
• “Batteria da 12 volt scarica Consultare il manuale di uso e ma nutenzione”
• “Filtro di scarico pieno.” (P. 5 2 9 )
• “Sistema ibrido fermo”
• “Motore fermo”
● Se appare il messaggio “Batteria da 12 volt scarica”,
• Quando il messaggio sul display scompare dopo alcuni secondi ( rimane
visualizzato per circa 6 secondi):
Mantenere il sistema ibrido in funzione per almeno 15 minuti pe r caricare la
batteria da 12 volt.
• Quando la visualizzazione non scompare:
Avviare il sistema ibrido usando le procedure: P. 7 4 9
● Se appare il messaggio “Manutenzione parti di raffreddamento batteria di trazione
necessaria. Vedere il manuale di uso.” i filtri potrebbero esse re intasati, le bocchette
di aerazione potrebbero essere ostruite, oppure potrebbe esserc i un’apertura nel
condotto. Pertanto, eseguire la procedura di correzione seguent e.
• Se le bocchette di aerazione e i filtri della batteria ibrida (batteria di trazione) sono
sporchi, eseguire la procedura a P. 639 per pulirli.
• Se il messaggio di avviso viene visualizzato anche se le bocch ette di aerazione e
i filtri della batteria ibrida (batteria di trazione) non sono sporchi, fare ispezionare il
veicolo da un qualsiasi concessionario autorizzato Toyota o off icina autorizzata
Toyota, o un altro professionista adeguatamente qualificato e a ttrezzato.

6967-2. Operazioni da eseguire in caso di emergenza
C-HR_HEV_OM_Europe_OM10768L

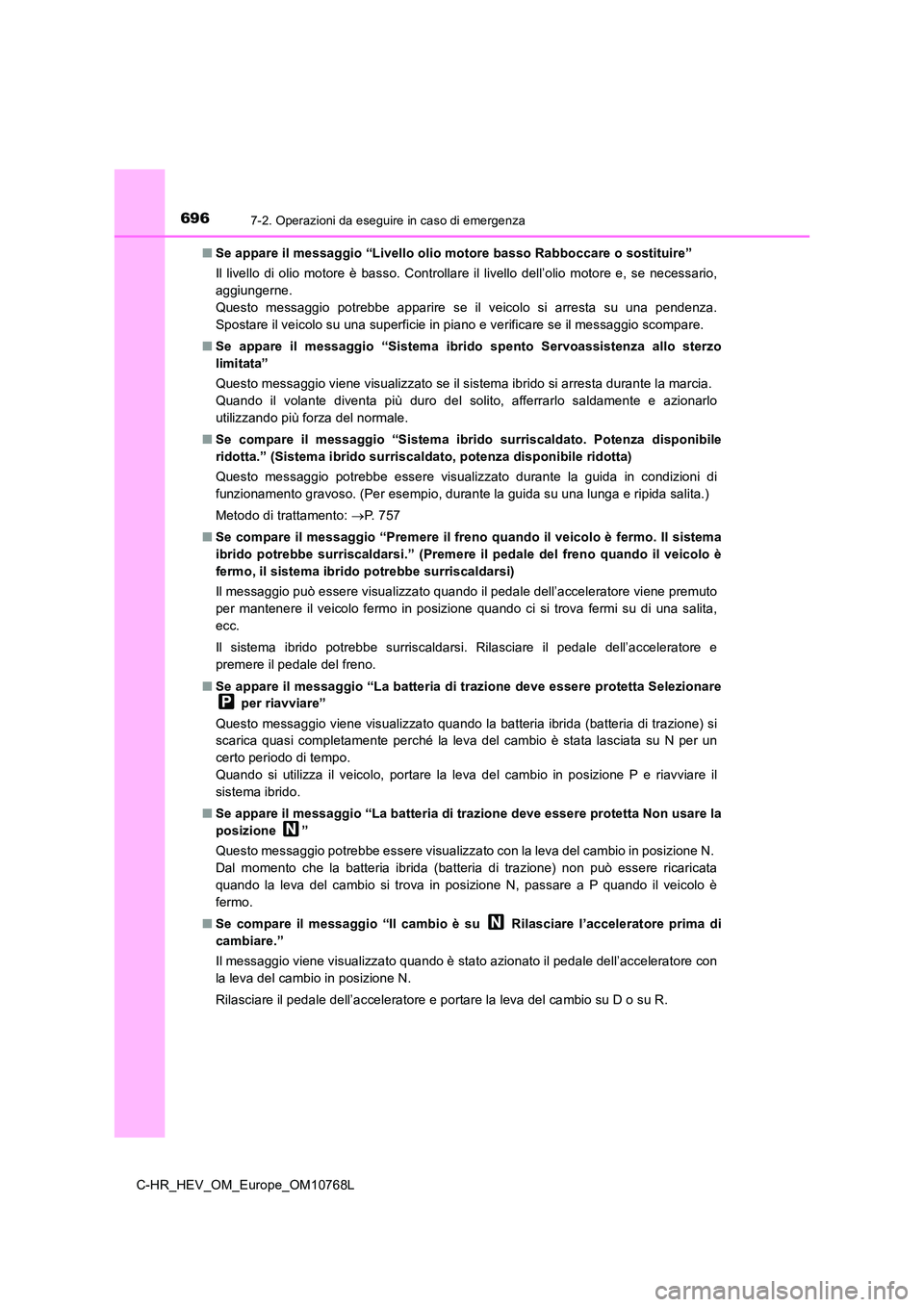

■ Se appare il messaggio “Livello olio motore basso Rabboccare o sostituire”
Il livello di olio motore è basso. Controllare il livello dell’ olio motore e, se necessario,
aggiungerne.
Questo messaggio potrebbe apparire se il veicolo si arresta su una pendenza.
Spostare il veicolo su una superficie in piano e verificare se il messaggio scompare.
■ Se appare il messaggio “Sistema ibrido spento Servoassistenza allo sterzo
limitata”
Questo messaggio viene visualizzato se il sistema ibrido si arr esta durante la marcia.
Quando il volante diventa più duro del solito, afferrarlo salda mente e azionarlo
utilizzando più forza del normale.
■ Se compare il messaggio “Sistema ibrido surriscaldato. Potenza disponibile
ridotta.” (Sistema ibrido surrisc aldato, potenza disponibile ridotta)
Questo messaggio potrebbe essere visualizzato durante la guida in condizioni di
funzionamento gravoso. (Per esempio, durante la guida su una lu nga e ripida salita.)
Metodo di trattamento: P. 757
■ Se compare il messaggio “Premere il freno quando il veicolo è fermo. Il sistema
ibrido potrebbe surriscaldarsi.” (Premere il pedale del freno q uando il veicolo è
fermo, il sistema ibrido potrebbe surriscaldarsi)
Il messaggio può essere visualizzato quando il pedale dell’acce leratore viene premuto
per mantenere il veicolo fermo in posizione quando ci si trova fermi su di una salita,
ecc.
Il sistema ibrido potrebbe surriscaldarsi. Rilasciare il pedale dell’acceleratore e
premere il pedale del freno.
■ Se appare il messaggio “La batteria di trazione deve essere protetta Selezionare
per riavviare”
Questo messaggio viene visualizzato quando la batteria ibrida ( batteria di trazione) si
scarica quasi completamente perché la leva del cambio è stata l asciata su N per un
certo periodo di tempo.
Quando si utilizza il veicolo, portare la leva del cambio in po sizione P e riavviare il
sistema ibrido.
■ Se appare il messaggio “La batteria di trazione deve essere protetta Non usare la
posizione ”
Questo messaggio potrebbe essere visualizzato con la leva del c ambio in posizione N.
Dal momento che la batteria ibrida (batteria di trazione) non p uò essere ricaricata
quando la leva del cambio si trova in posizione N, passare a P quando il veicolo è
fermo.
■ Se compare il messaggio “Il cambio è su Rilasciare l’acceleratore prima di
cambiare.”
Il messaggio viene visualizzato quando è stato azionato il peda le dell’acceleratore con
la leva del cambio in posizione N.
Rilasciare il pedale dell’acceleratore e portare la leva del ca mbio su D o su R.

6977-2. Operazioni da eseguire in caso di emergenza
C-HR_HEV_OM_Europe_OM10768L

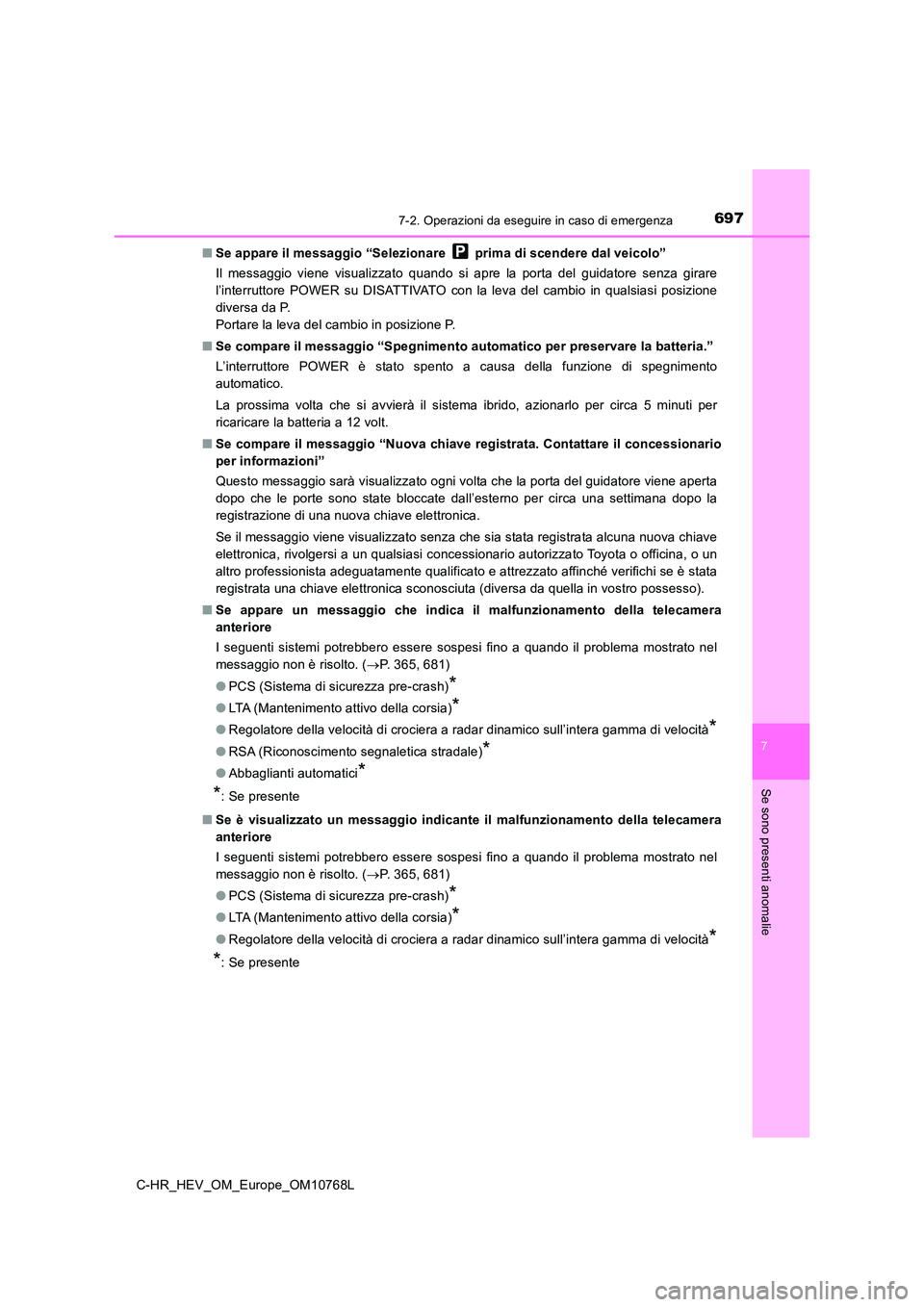

7
Se sono presenti anomalie
■Se appare il messaggio “Selezionare prima di scendere dal veicolo”
Il messaggio viene visualizzato quando si apre la porta del gui datore senza girare
l’interruttore POWER su DISATTIVATO con la leva del cambio in q ualsiasi posizione
diversa da P.
Portare la leva del cambio in posizione P.
■ Se compare il messaggio “Spegnimento automatico per preservare la batteria.”
L’interruttore POWER è stato spento a causa della funzione di s pegnimento
automatico.
La prossima volta che si avvierà il sistema ibrido, azionarlo p er circa 5 minuti per
ricaricare la batteria a 12 volt.
■ Se compare il messaggio “Nuova chiave registrata. Contattare il concessionario
per informazioni”
Questo messaggio sarà visualizzato ogni volta che la porta del guidatore viene aperta
dopo che le porte sono state bloccate dall’esterno per circa un a settimana dopo la
registrazione di una nuova chiave elettronica.
Se il messaggio viene visualizzato senza che sia stata registra ta alcuna nuova chiave
elettronica, rivolgersi a un qualsiasi concessionario autorizza to Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato aff inché verifichi se è stata
registrata una chiave elettronica sconosciuta (diversa da quell a in vostro possesso).
■ Se appare un messaggio che indica il malfunzionamento della telecamera
anteriore
I seguenti sistemi potrebbero essere sospesi fino a quando il p roblema mostrato nel
messaggio non è risolto. ( P. 365, 681)
● PCS (Sistema di sicurezza pre-crash)*
●LTA (Mantenimento attivo della corsia)*
●Regolatore della velocità di crociera a radar dinamico sull’intera gamma di velocità*
●RSA (Riconoscimento segnaletica stradale)*
●Abbaglianti automatici*
*: Se presente
■ Se è visualizzato un messaggio indicante il malfunzionamento della telecamera
anteriore
I seguenti sistemi potrebbero essere sospesi fino a quando il p roblema mostrato nel
messaggio non è risolto. ( P. 365, 681)
● PCS (Sistema di sicurezza pre-crash)*
●LTA (Mantenimento attivo della corsia)*
●Regolatore della velocità di crociera a radar dinamico sull’intera gamma di velocità*
*: Se presente

6987-2. Operazioni da eseguire in caso di emergenza
C-HR_HEV_OM_Europe_OM10768L

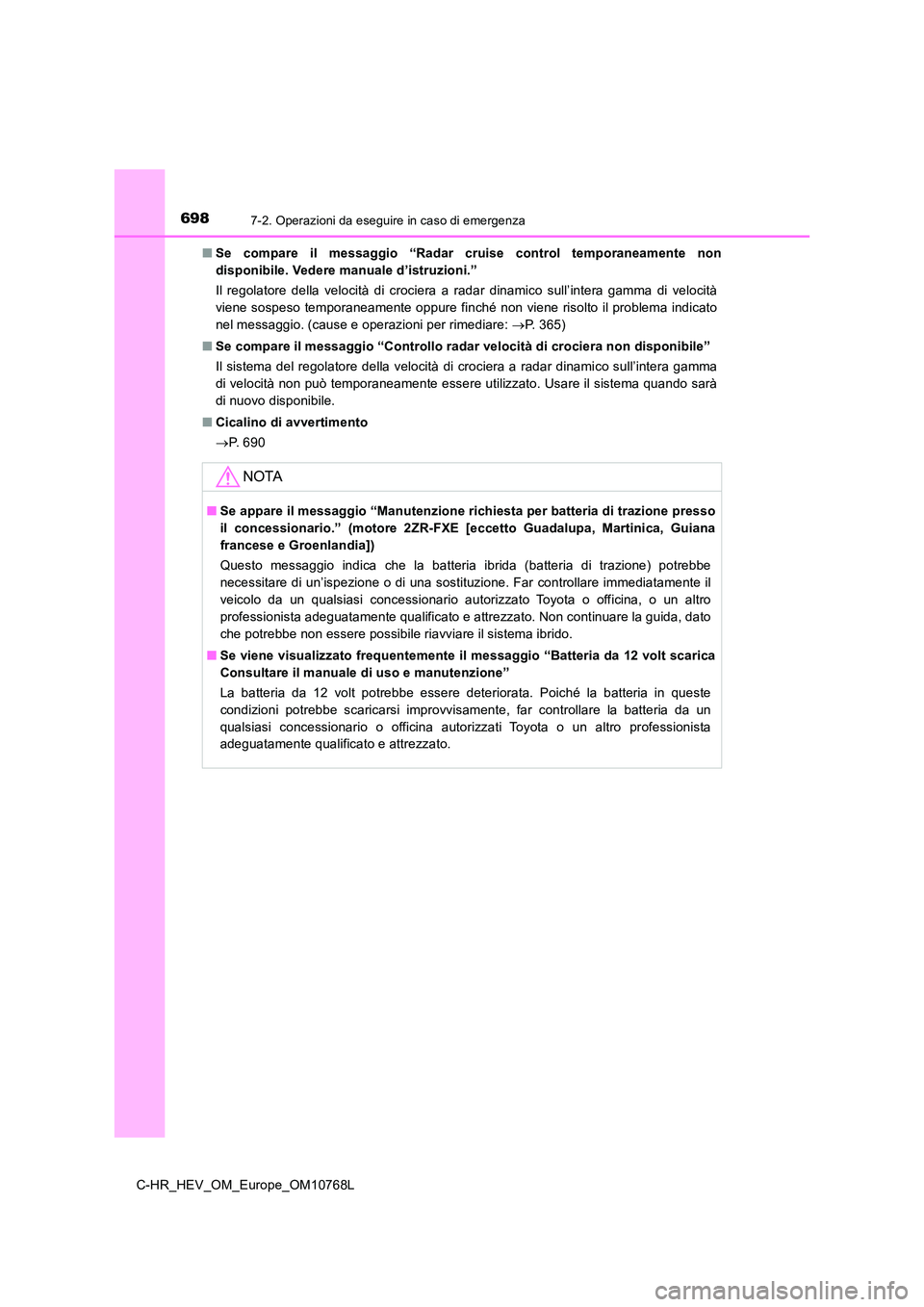

■ Se compare il messaggio “Radar cruise control temporaneamente non
disponibile. Vedere manuale d’istruzioni.”
Il regolatore della velocità di crociera a radar dinamico sull’ intera gamma di velocità
viene sospeso temporaneamente oppure finché non viene risolto i l problema indicato
nel messaggio. (cause e operazioni per rimediare: P. 365)
■ Se compare il messaggio “Controllo radar velocità di crociera non disponibile”
Il sistema del regolatore della velocità di crociera a radar di namico sull’intera gamma
di velocità non può temporaneamente essere utilizzato. Usare il sistema quando sarà
di nuovo disponibile.
■ Cicalino di avvertimento
 P. 6 9 0
NOTA
■Se appare il messaggio “Manutenzione richiesta per batteria di trazione presso
il concessionario.” (motore 2ZR-FXE [eccetto Guadalupa, Martini ca, Guiana
francese e Groenlandia])
Questo messaggio indica che la batteria ibrida (batteria di tra zione) potrebbe
necessitare di un’ispezione o di una sostituzione. Far controll are immediatamente il
veicolo da un qualsiasi concessionario autorizzato Toyota o off icina, o un altro
professionista adeguatamente qualificato e attrezzato. Non cont inuare la guida, dato
che potrebbe non essere possibile riavviare il sistema ibrido.
■ Se viene visualizzato frequentemente il messaggio “Batteria da 12 volt scarica
Consultare il manuale di uso e manutenzione”
La batteria da 12 volt potrebbe essere deteriorata. Poiché la b atteria in queste
condizioni potrebbe scaricarsi improvvisamente, far controllare la batteria da un
qualsiasi concessionario o officina autorizzati Toyota o un alt ro professionista
adeguatamente qualificato e attrezzato.
