6496-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
6
Manutenzione e cura del veicolo

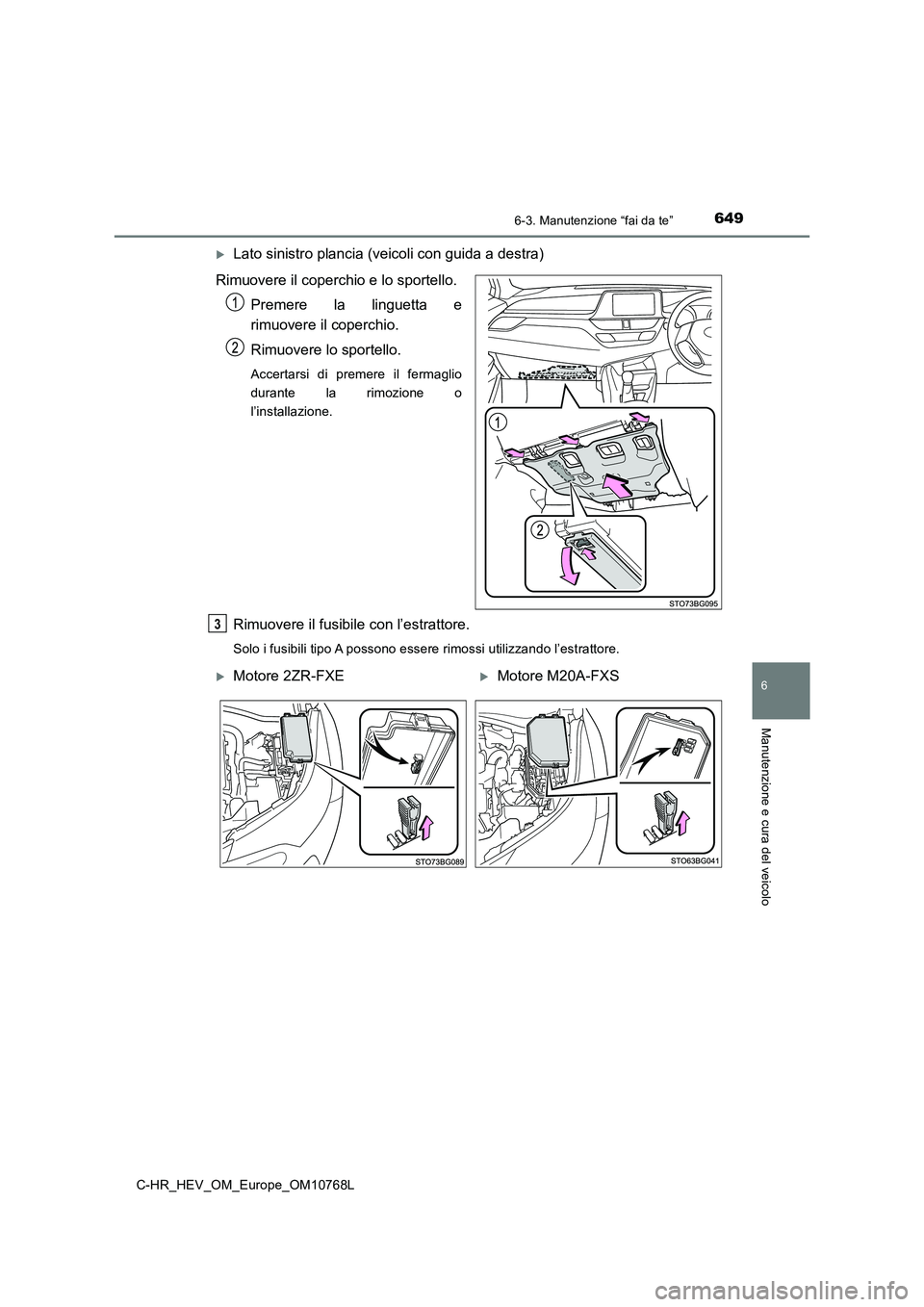

Lato sinistro plancia (veicoli con guida a destra)
Rimuovere il coperchio e lo sportello.
Premere la linguetta e
rimuovere il coperchio.
Rimuovere lo sportello.
Accertarsi di premere il fermaglio
durante la rimozione o
l’installazione.
Rimuovere il fusibile con l’estrattore.
Solo i fusibili tipo A possono essere rimossi utilizzando l’est rattore.
3
Motore 2ZR-FXEMotore M20A-FXS

6506-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L

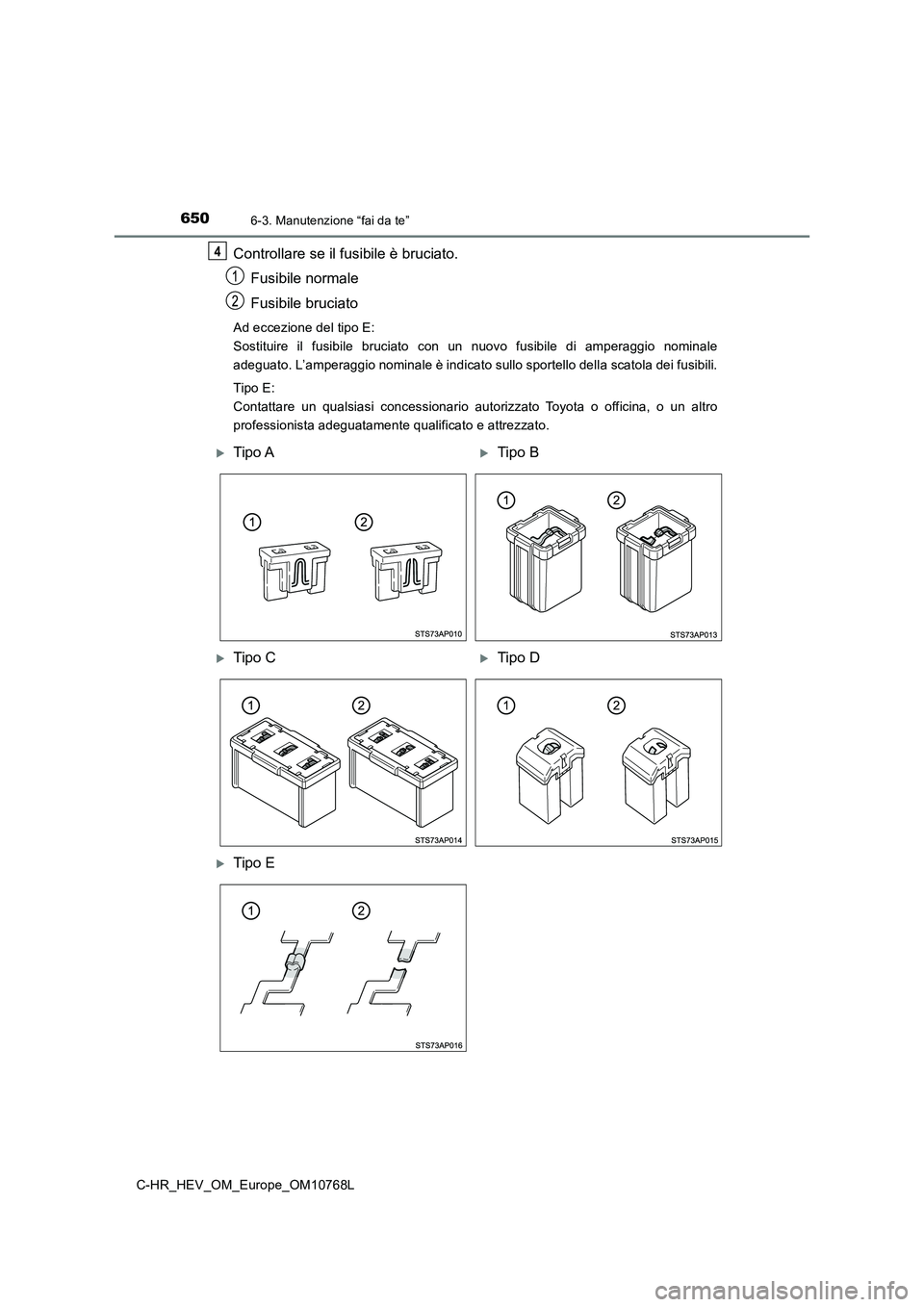

Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Ad eccezione del tipo E:
Sostituire il fusibile bruciato con un nuovo fusibile di ampera ggio nominale
adeguato. L’amperaggio nominale è indicato sullo sportello dell a scatola dei fusibili.
Tipo E:
Contattare un qualsiasi concessionario autorizzato Toyota o off icina, o un altro
professionista adeguatamente qualificato e attrezzato.
4
Tipo ATipo B
Tipo CTipo D
Tipo E

6516-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
6
Manutenzione e cura del veicolo

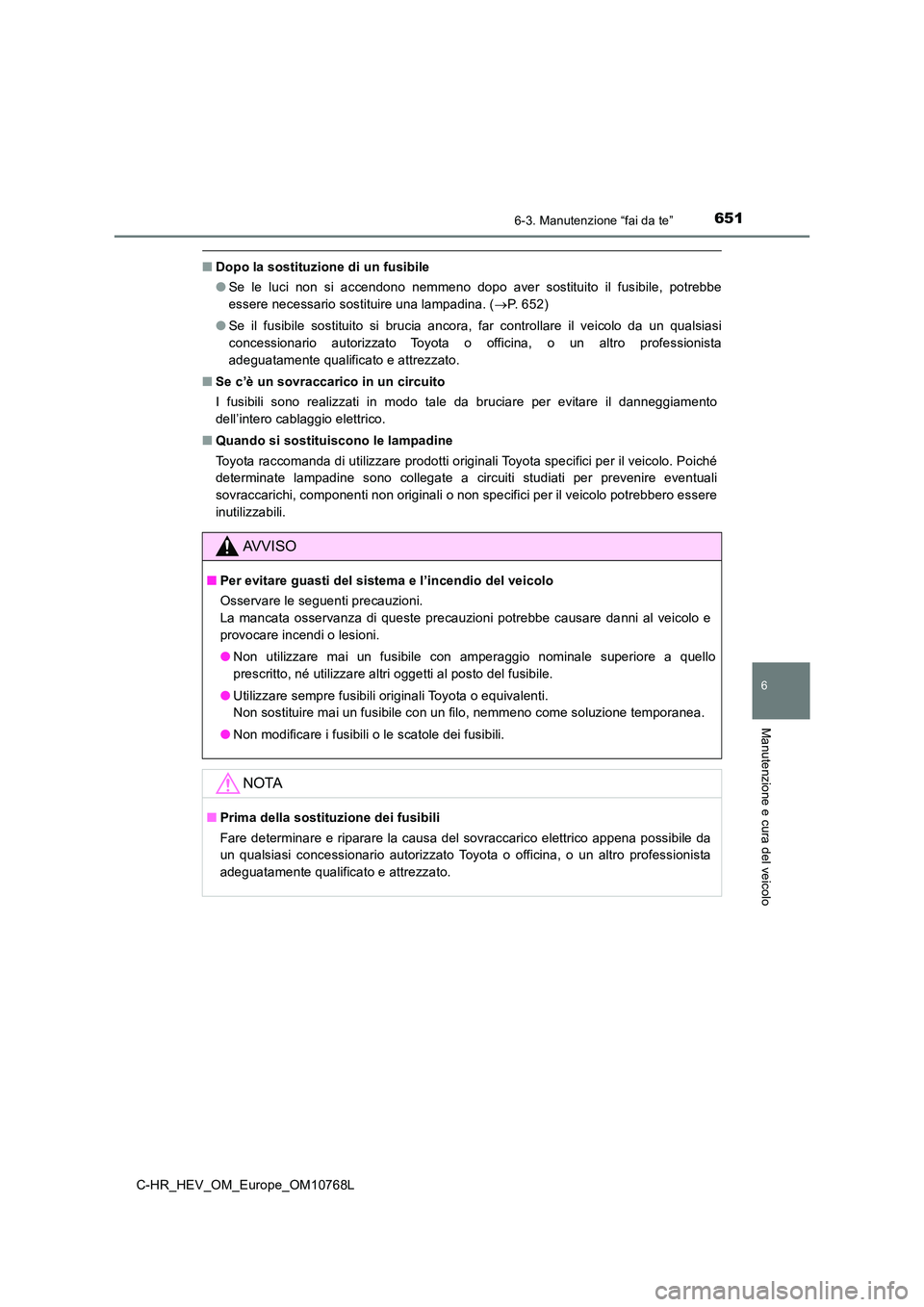

■Dopo la sostituzione di un fusibile
● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe
essere necessario sostituire una lampadina. ( P. 6 5 2 )
● Se il fusibile sostituito si brucia ancora, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro profes sionista
adeguatamente qualificato e attrezzato.
■ Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bruciare per evitare il danneggiamento
dell’intero cablaggio elettrico.
■ Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti originali Toyota speci fici per il veicolo. Poiché
determinate lampadine sono collegate a circuiti studiati per pr evenire eventuali
sovraccarichi, componenti non originali o non specifici per il veicolo potrebbero essere
inutilizzabili.
AVVISO
■ Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe causare da nni al veicolo e
provocare incendi o lesioni.
● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzi one temporanea.
● Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico appena possibile da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

6526-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L

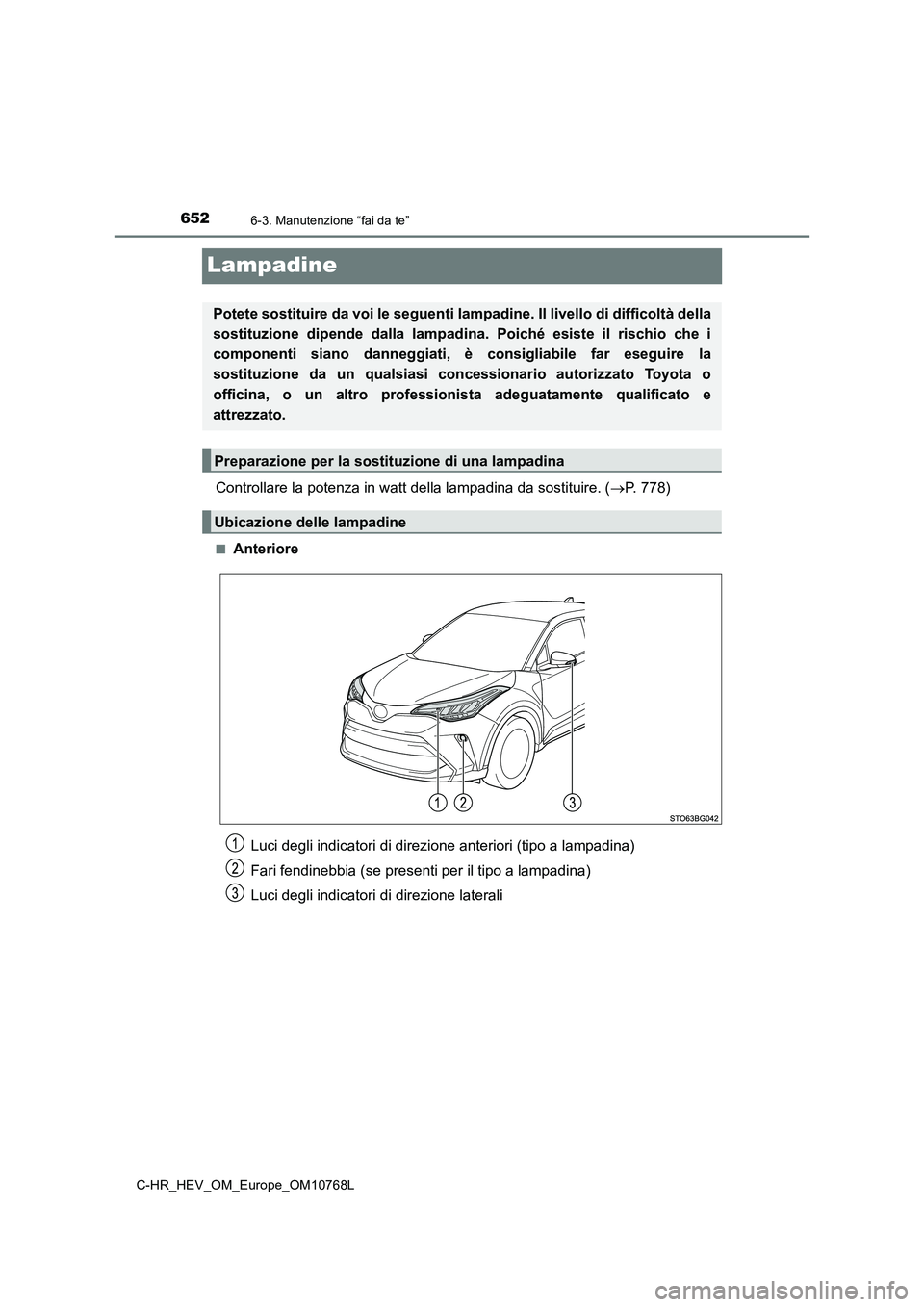

Lampadine
Controllare la potenza in watt della lampadina da sostituire. (P. 778)
■Anteriore
Potete sostituire da voi le seguenti lampadine. Il livello di difficoltà della
sostituzione dipende dalla lampadina. Poiché esiste il rischio che i
componenti siano danneggiati, è consigliabile far eseguire la
sostituzione da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionis ta adeguatamente qualificato e
attrezzato.
Preparazione per la sostit uzione di una lampadina
Ubicazione delle lampadine
Luci degli indicatori di direzione anteriori (tipo a lampadina)
Fari fendinebbia (se presenti per il tipo a lampadina)
Luci degli indicatori di direzione laterali

6536-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
6
Manutenzione e cura del veicolo

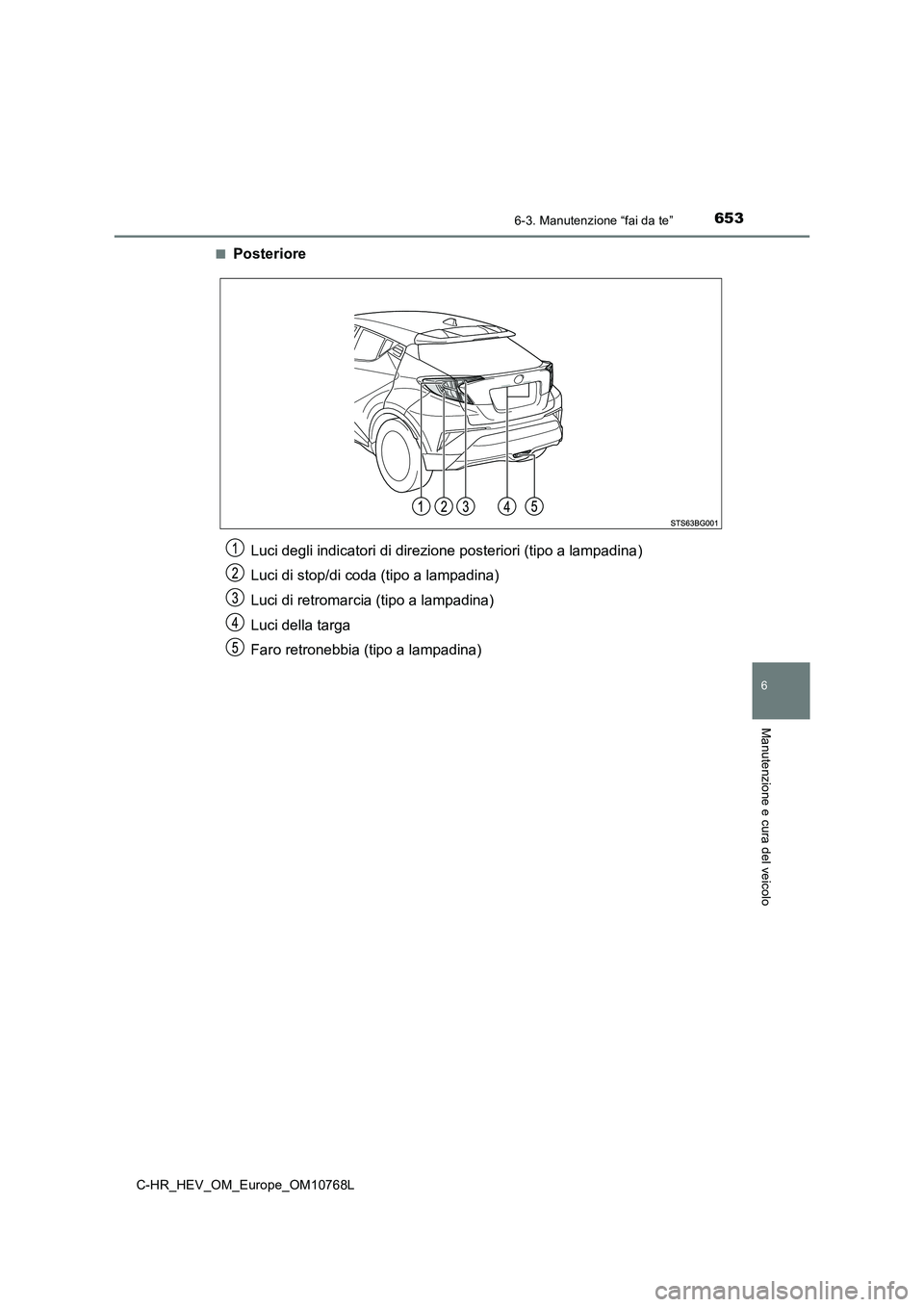

■Posteriore
Luci degli indicatori di direzione posteriori (tipo a lampadina)
Luci di stop/di coda (tipo a lampadina)
Luci di retromarcia (tipo a lampadina)
Luci della targa
Faro retronebbia (tipo a lampadina)

6546-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L

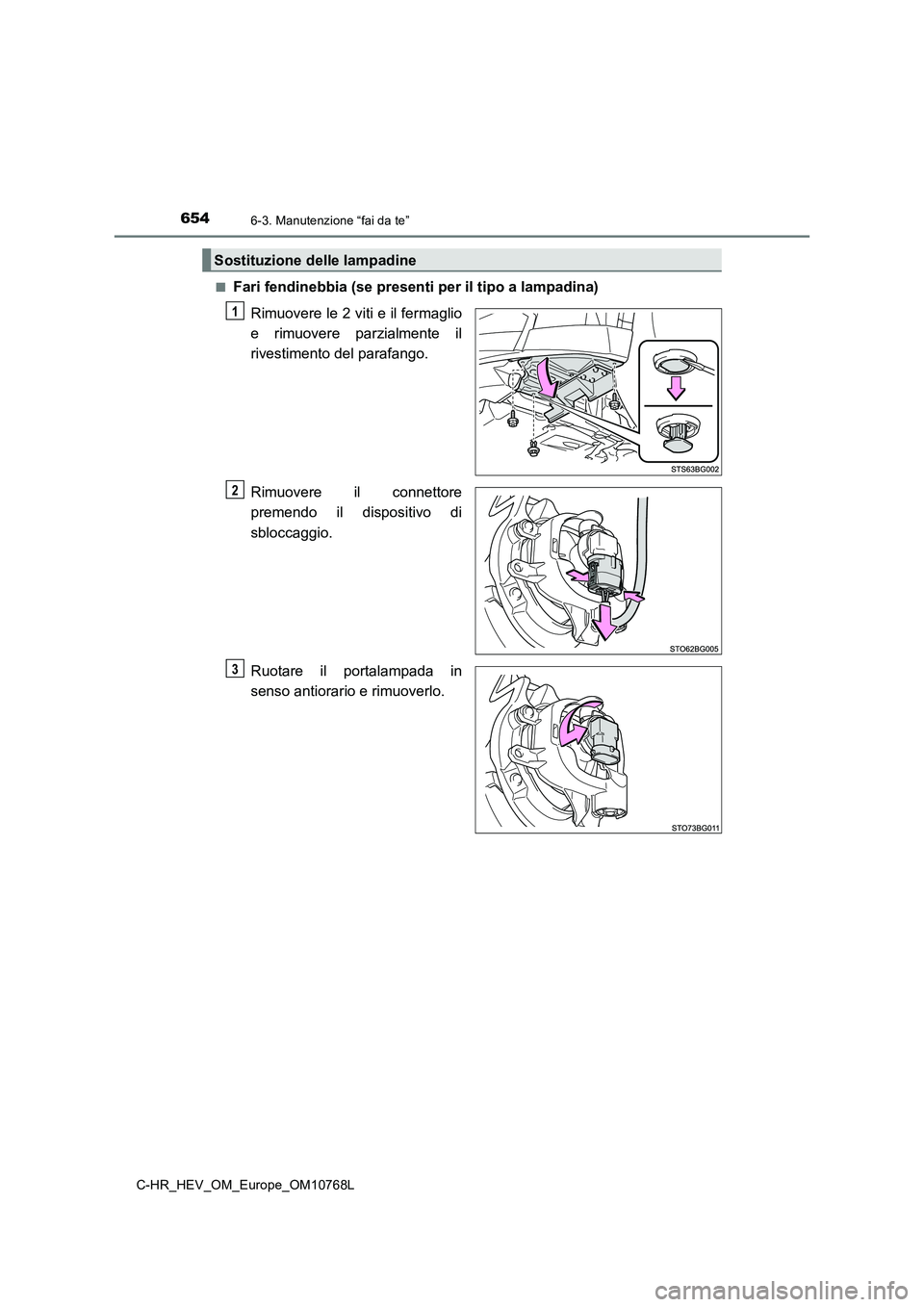

■Fari fendinebbia (se presenti per il tipo a lampadina)
Rimuovere le 2 viti e il fermaglio
e rimuovere parzialmente il
rivestimento del parafango.
Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
Ruotare il portalampada in
senso antiorario e rimuoverlo.
Sostituzione delle lampadine
1
2
3

6556-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
6
Manutenzione e cura del veicolo

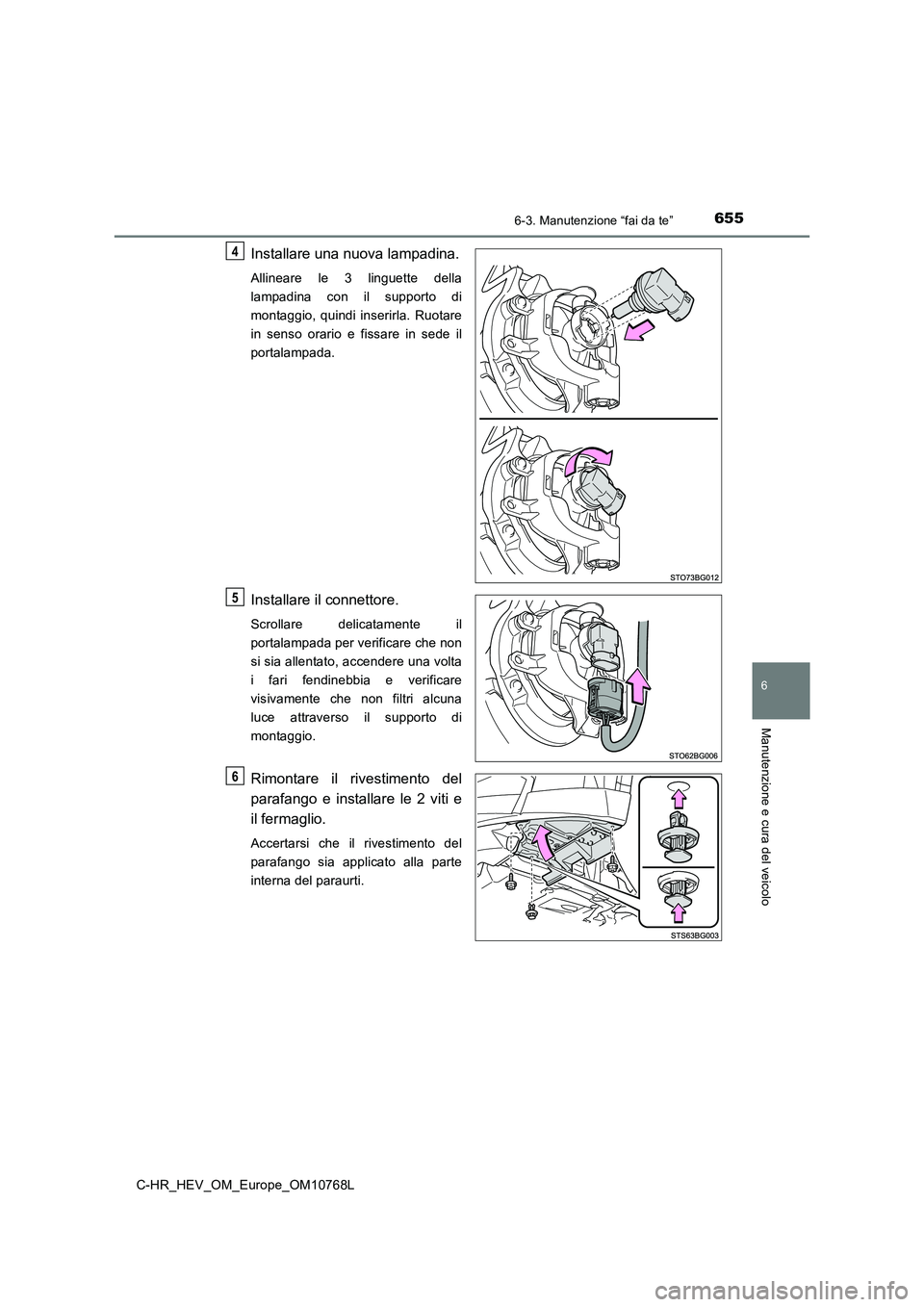

Installare una nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla. Ruotare
in senso orario e fissare in sede il
portalampada.
Installare il connettore.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
i fari fendinebbia e verificare
visivamente che non filtri alcuna
luce attraverso il supporto di
montaggio.
Rimontare il rivestimento del
parafango e installare le 2 viti e
il fermaglio.
Accertarsi che il rivestimento del
parafango sia applicato alla parte
interna del paraurti.
4
5
6

6566-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L

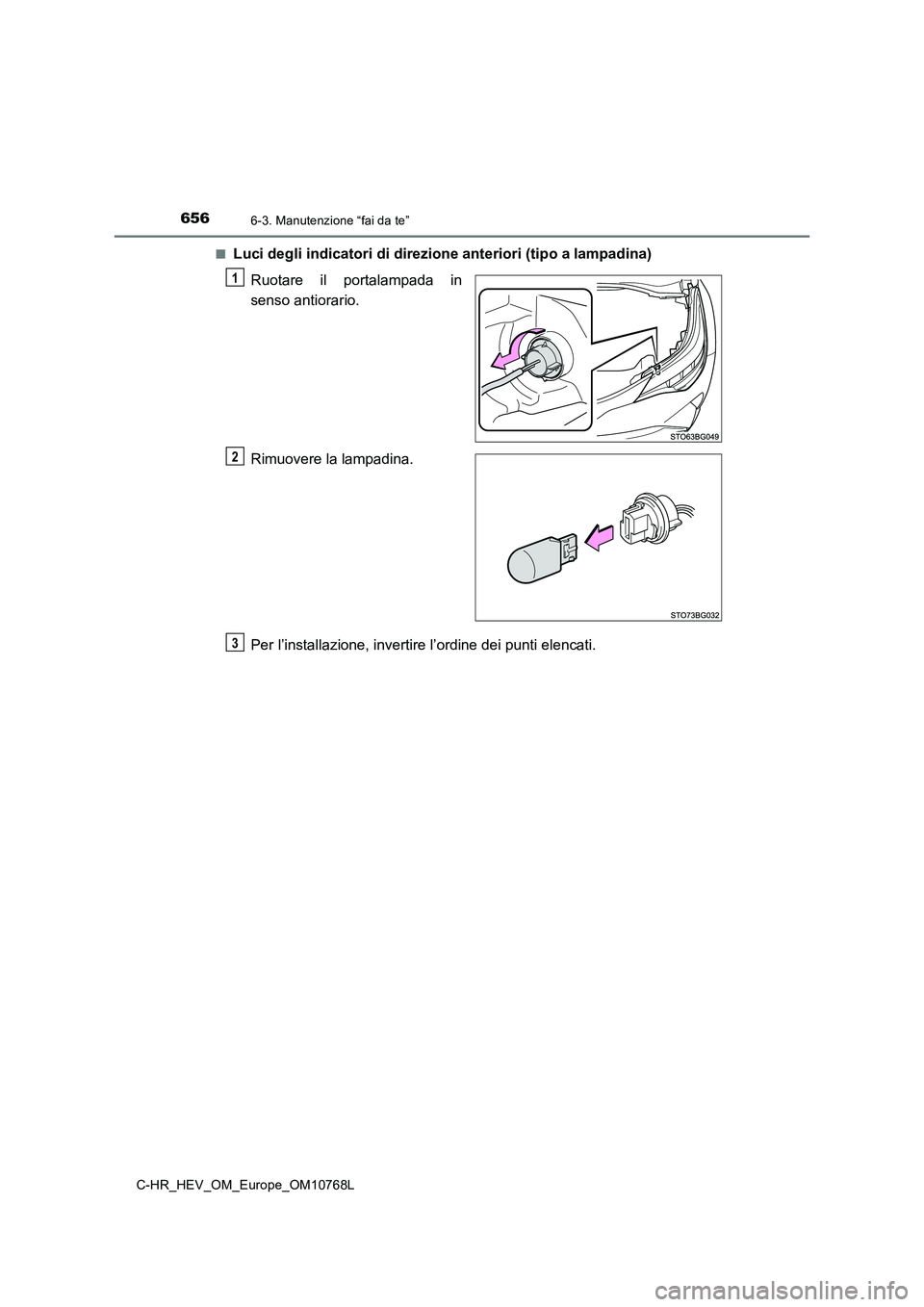

■Luci degli indicatori di direzione anteriori (tipo a lampadina)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3

6576-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
6
Manutenzione e cura del veicolo

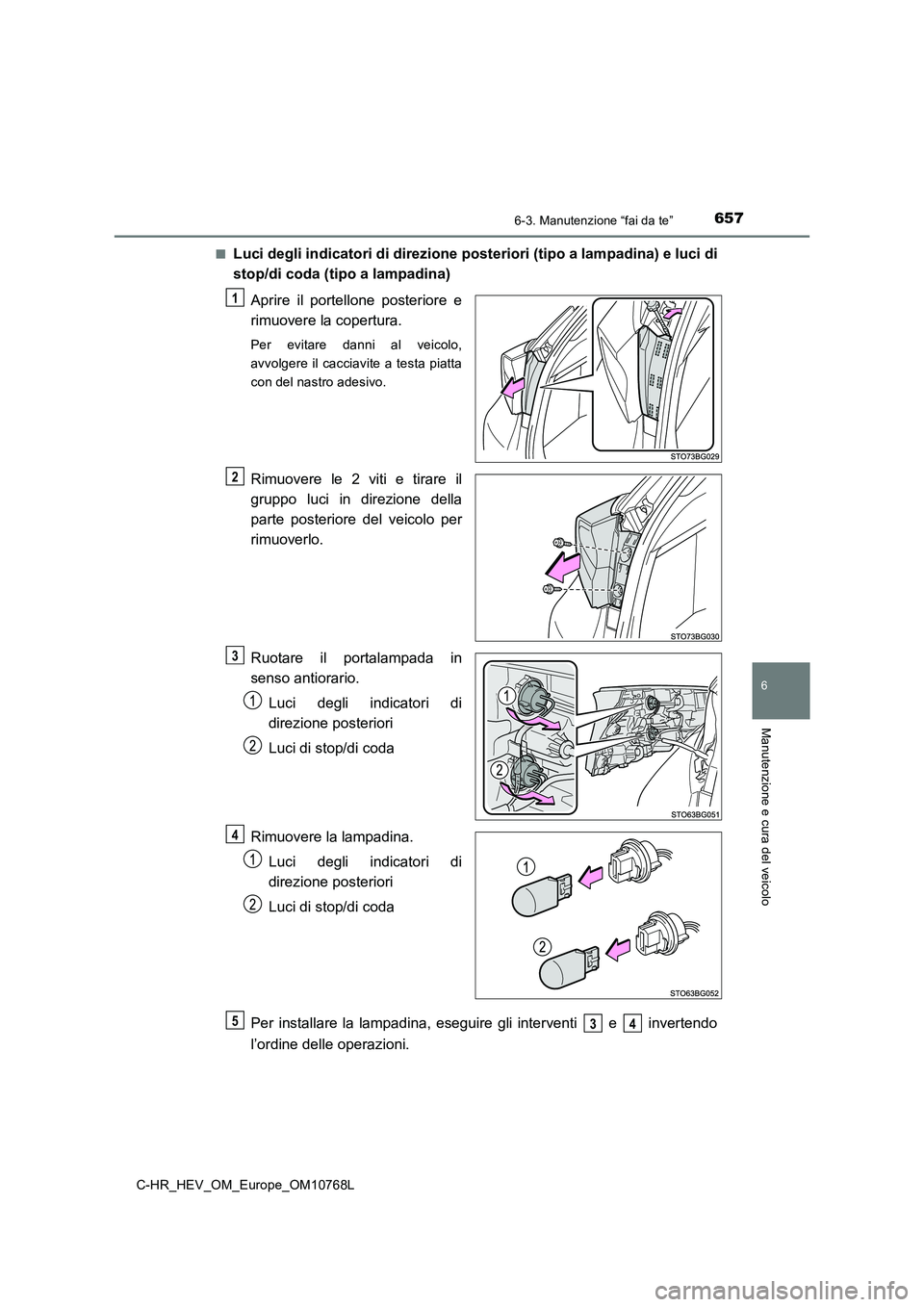

■Luci degli indicatori di direzione posteriori (tipo a lampadina) e luci di
stop/di coda (tipo a lampadina)
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Rimuovere le 2 viti e tirare il
gruppo luci in direzione della
parte posteriore del veicolo per
rimuoverlo.
Ruotare il portalampada in
senso antiorario.
Luci degli indicatori di
direzione posteriori
Luci di stop/di coda
Rimuovere la lampadina.
Luci degli indicatori di
direzione posteriori
Luci di stop/di coda
Per installare la lampadina, eseguire gli interventi e invert endo
l’ordine delle operazioni.
1
2
3
4
534

6586-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L

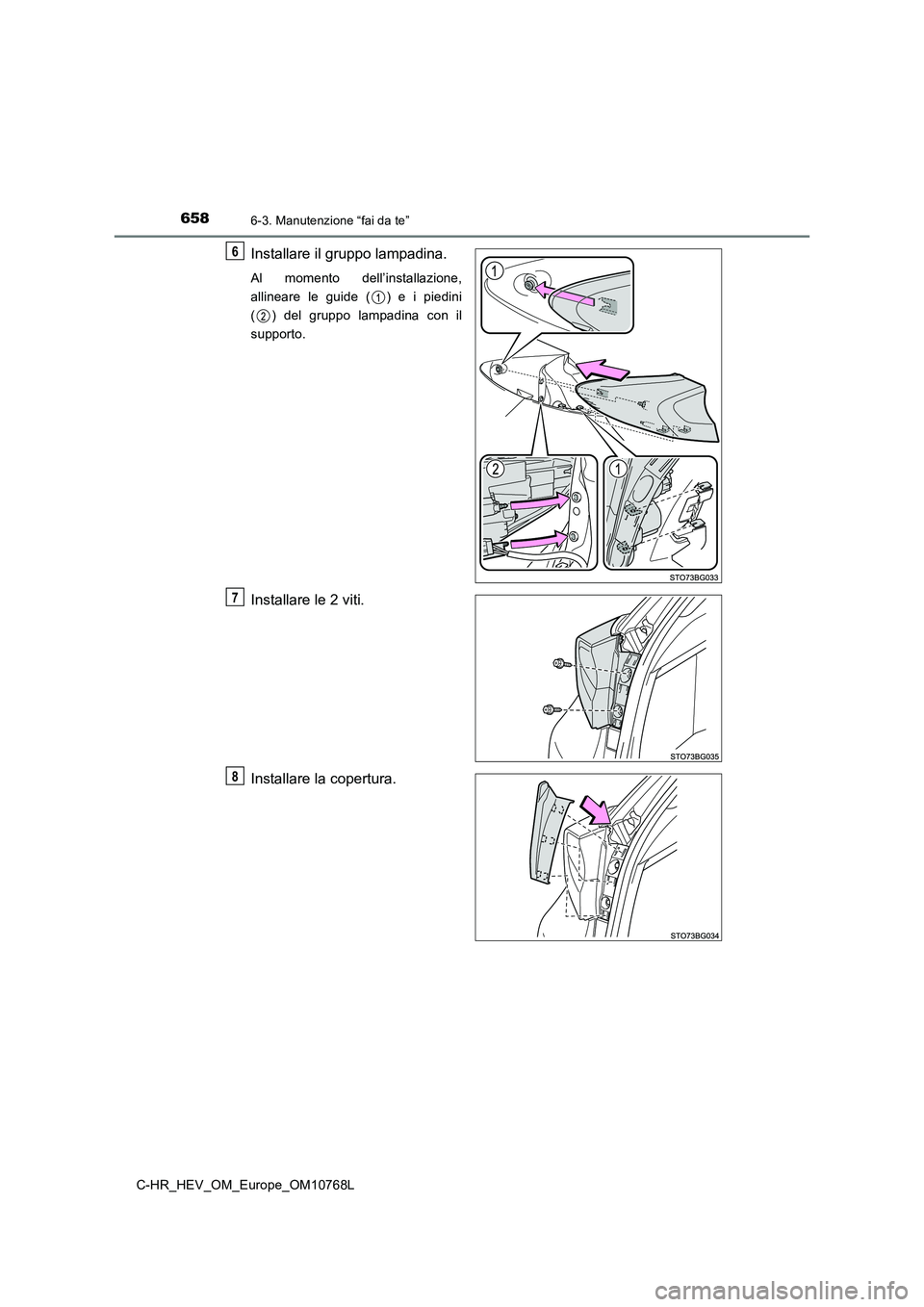

Installare il gruppo lampadina.
Al momento dell’installazione,
allineare le guide ( ) e i piedini
( ) del gruppo lampadina con il
supporto.
Installare le 2 viti.
Installare la copertura.
6
7
8
