TOYOTA C-HR 2023 Návod na použití (in Czech)

7698-1. Technické údaje
C-HR_HEV_OM_Europe_OM10764CZ
8
Technické údaje vozidla

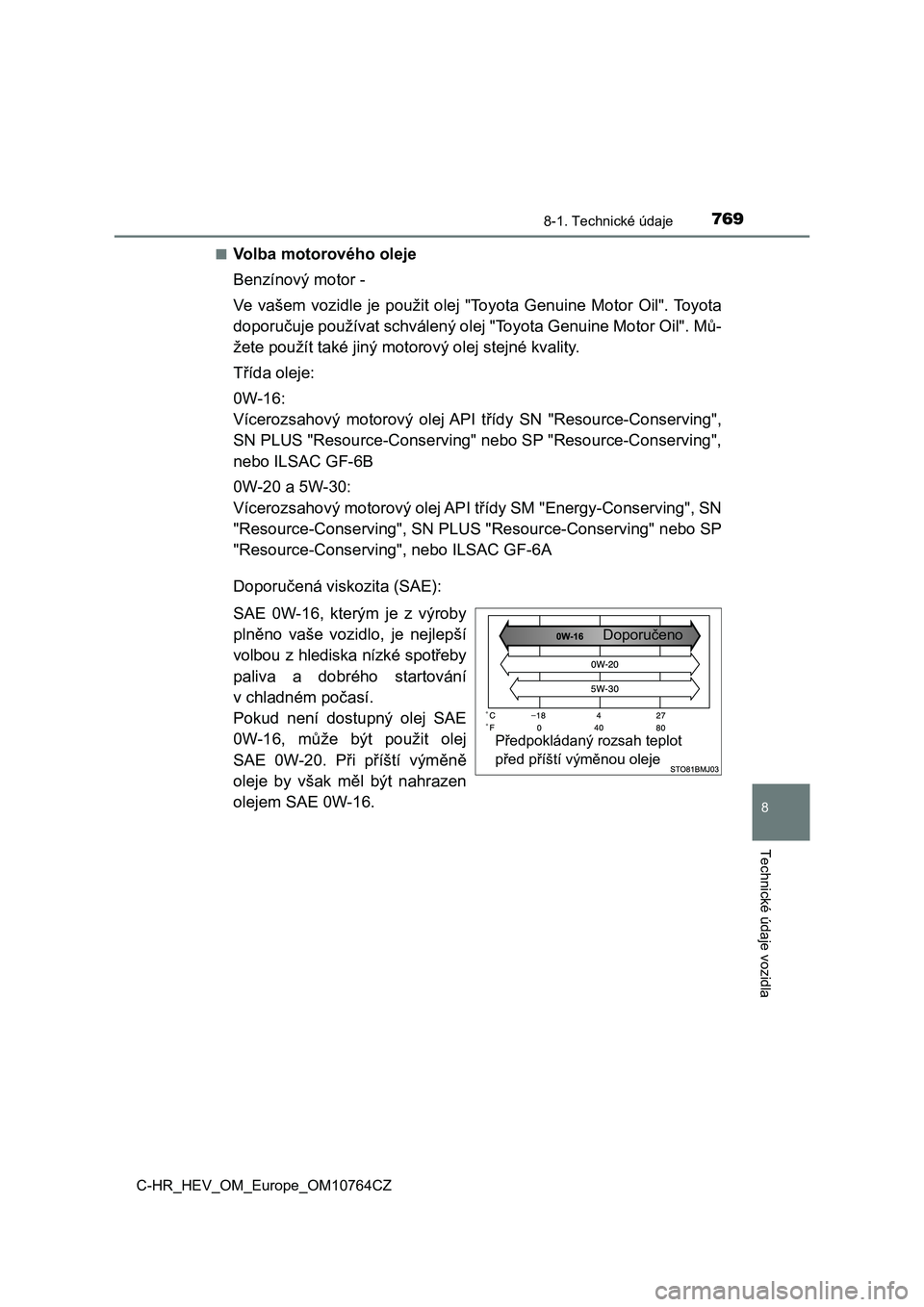

■Volba motorového oleje
Benzínový motor -
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toy ota
doporučuje používat schválený olej "Toyota Genuine Motor Oil". Mů-
žete použít také jiný moto rový olej stejné kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API t řídy SN "Resource-Conserving",
SN PLUS "Resource-Conserving" nebo SP "Resource-Conserving",
nebo ILSAC GF-6B
0W-20 a 5W-30:
Vícerozsahový motorový olej API t řídy SM "Energy-Conserving", SN
"Resource-Conserving", SN PLU S "Resource-Conserving" nebo SP
"Resource-Conserving", nebo ILSAC GF-6A
Doporučená viskozita (SAE):
SAE 0W-16, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotřeby
paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-16, může být použit olej
SAE 0W-20. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-16.
Předpokládaný rozsah teplot
před příští výměnou oleje
Doporučeno

7708-1. Technické údaje
C-HR_HEV_OM_Europe_OM10764CZ

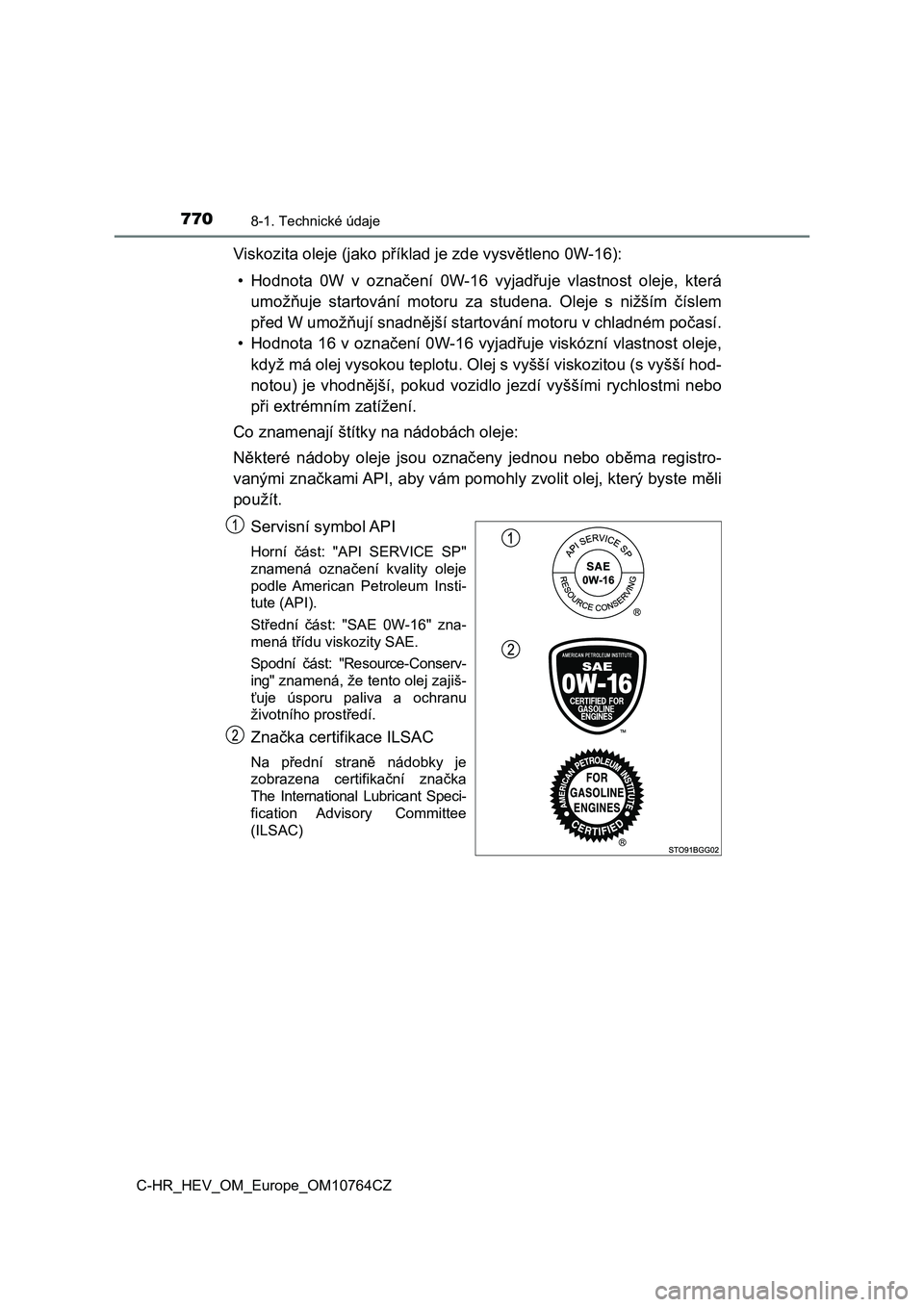

Viskozita oleje (jako příklad je zde vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější starto vání motoru v chladném počasí.
• Hodnota 16 v označení 0W-16 vyja dřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidl o jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označ eny jednou nebo oběma registro-
vanými značkami API, aby vám pomo hly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SP"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-16" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Conserv-
ing" znamená, že tento olej zajiš-
ťuje úsporu paliva a ochranu
životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je
zobrazena certifikační značka
The International Lubricant Speci-
fication Advisory Committee
(ILSAC)

7718-1. Technické údaje
C-HR_HEV_OM_Europe_OM10764CZ
8
Technické údaje vozidla

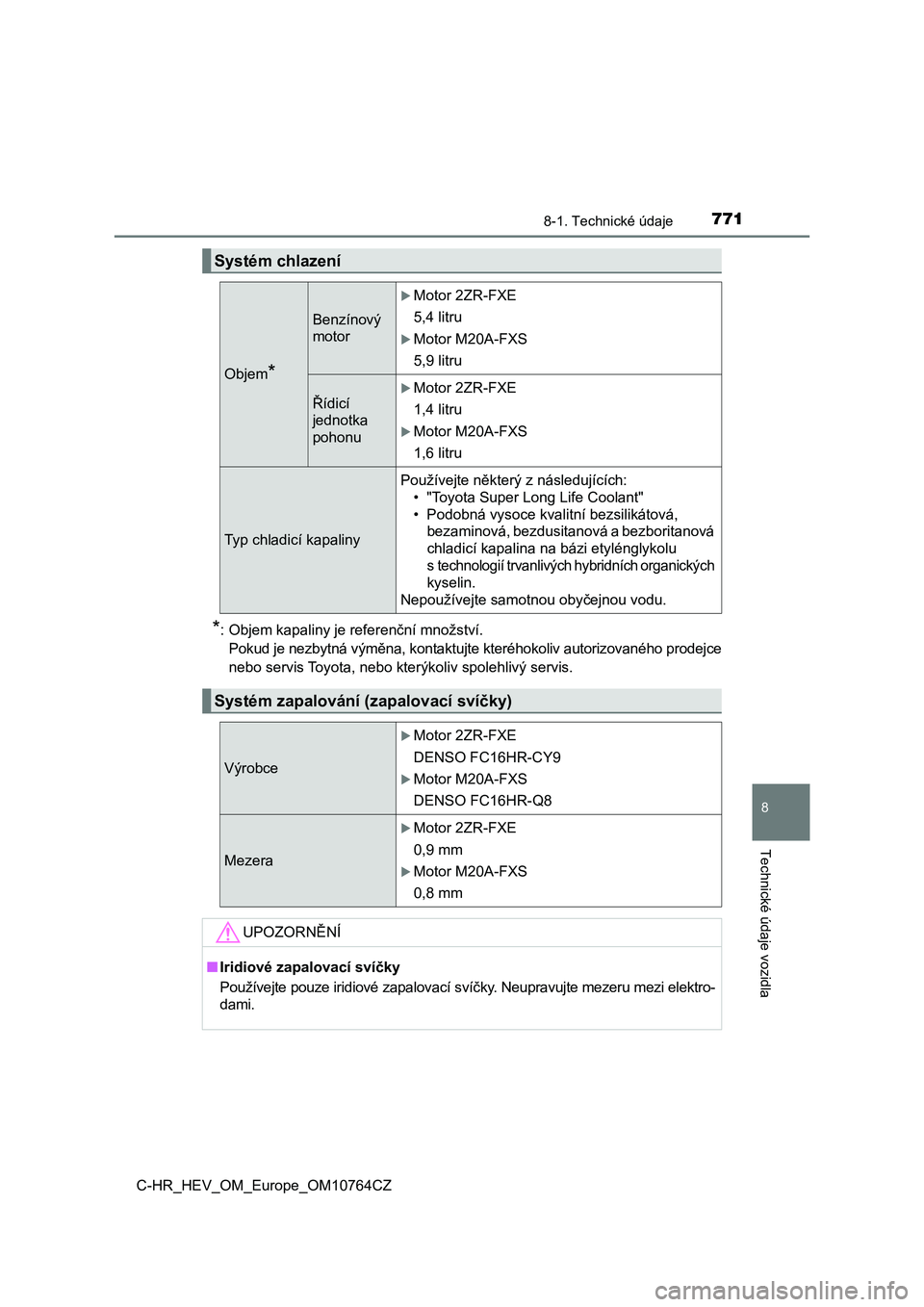

*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizované ho prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Systém chlazení
Objem*
Benzínový
motor
Motor 2ZR-FXE
5,4 litru
Motor M20A-FXS
5,9 litru
Řídicí
jednotka
pohonu
Motor 2ZR-FXE
1,4 litru
Motor M20A-FXS
1,6 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých h ybridních organických
kyselin.
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (zapalovací svíčky)
Výrobce
Motor 2ZR-FXE
DENSO FC16HR-CY9
Motor M20A-FXS
DENSO FC16HR-Q8
Mezera
Motor 2ZR-FXE
0,9 mm
Motor M20A-FXS
0,8 mm
UPOZORNĚNÍ
■ Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elektro-
dami.

7728-1. Technické údaje
C-HR_HEV_OM_Europe_OM10764CZ

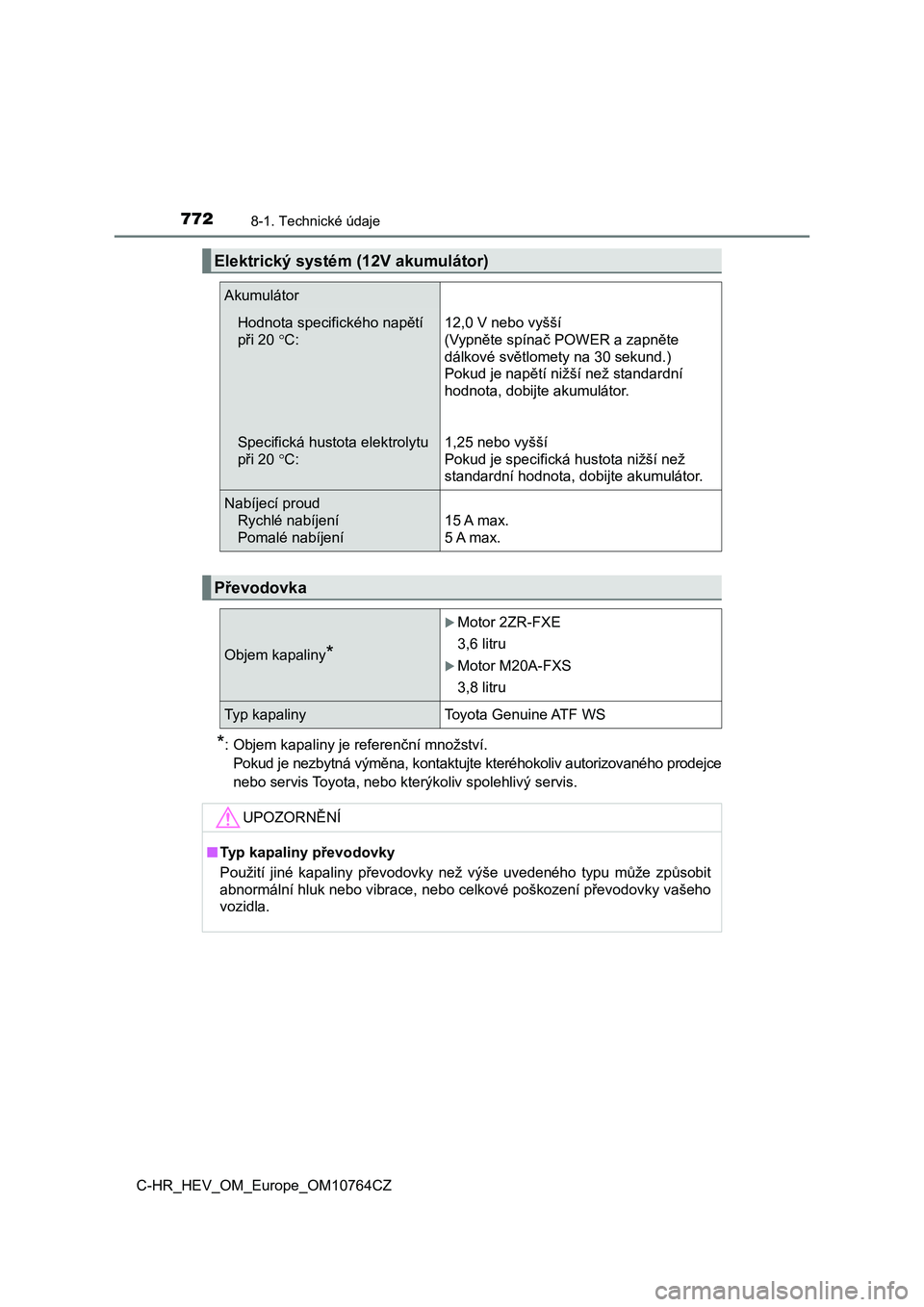

*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Elektrický systém (12V akumulátor)
Akumulátor
Hodnota specifického napětí
při 20 C:
Specifická hustota elektrolytu
při 20 C:
12,0 V nebo vyšší
(Vypněte spínač POWER a zapněte
dálkové světlomety na 30 sekund.)
Pokud je napětí nižší než standardní
hodnota, dobijte akumulátor.
1,25 nebo vyšší
Pokud je specifická hustota nižší než
standardní hodnota, dobijte akumulátor.
Nabíjecí proud
Rychlé nabíjení
Pomalé nabíjení
15 A max.
5 A max.
Převodovka
Objem kapaliny*
Motor 2ZR-FXE
3,6 litru
Motor M20A-FXS
3,8 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■ Typ kapaliny převodovky
Použití jiné kapaliny převodovky než výše uvedeného typu může z působit
abnormální hluk nebo vibrace, nebo celkové poškození převodovky vašeho
vozidla.

7738-1. Technické údaje
C-HR_HEV_OM_Europe_OM10764CZ
8
Technické údaje vozidla

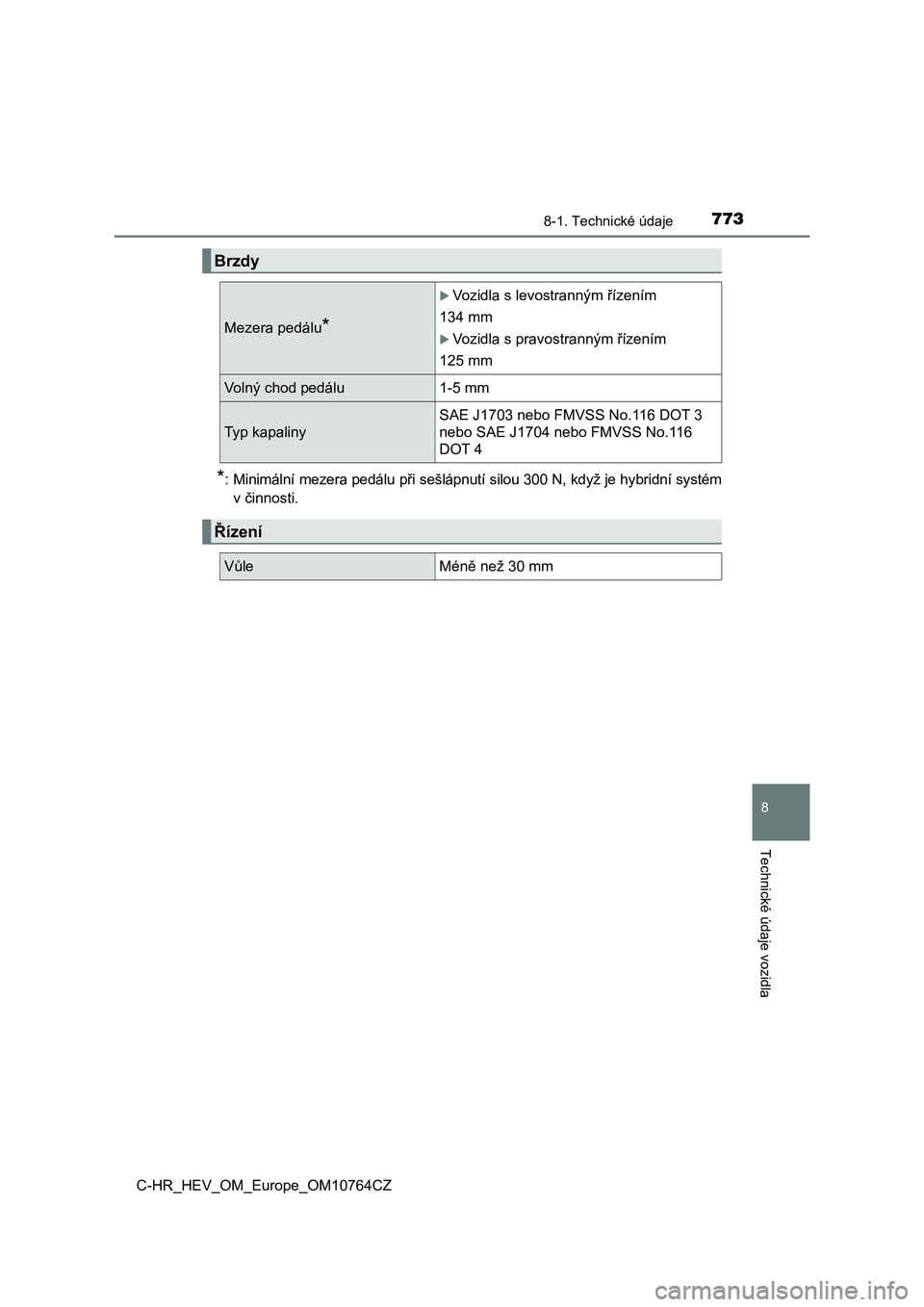

*: Minimální mezera pedálu při sešlápnutí silou 300 N, když je hybridní systém
v činnosti.
Brzdy
Mezera pedálu*
Vozidla s levostranným řízením
134 mm
Vozidla s pravostranným řízením
125 mm
Volný chod pedálu 1-5 mm
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3
nebo SAE J1704 nebo FMVSS No.116
DOT 4
Řízení
VůleMéně než 30 mm

7748-1. Technické údaje
C-HR_HEV_OM_Europe_OM10764CZ

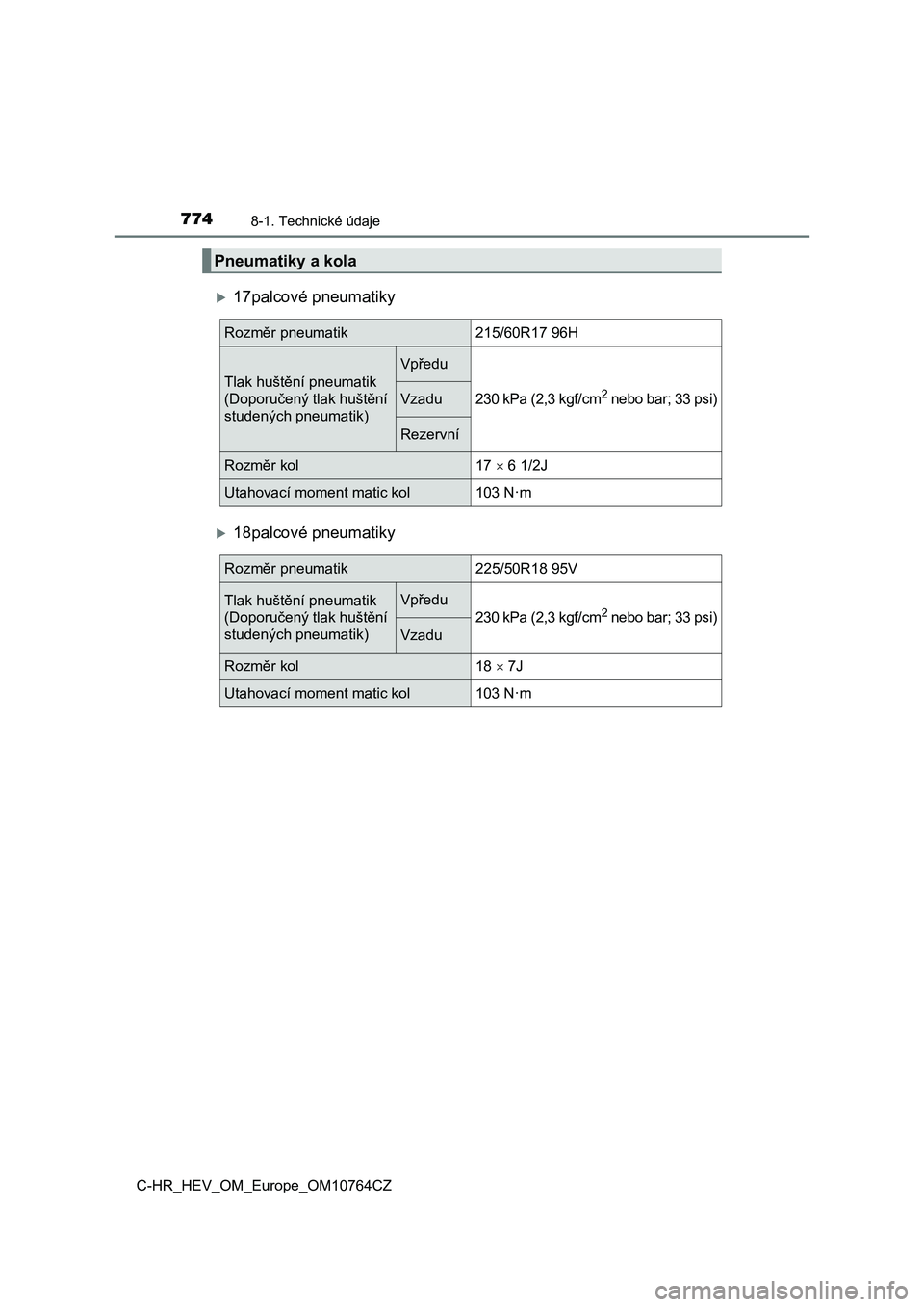

17palcové pneumatiky
18palcové pneumatiky
Pneumatiky a kola
Rozměr pneumatik215/60R17 96H
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
Vpředu
230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)Vzadu
Rezervní
Rozměr kol17  6 1/2J
Utahovací moment matic kol103 N·m
Rozměr pneumatik225/50R18 95V
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Vpředu
230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Vzadu
Rozměr kol18  7J
Utahovací moment matic kol103 N·m

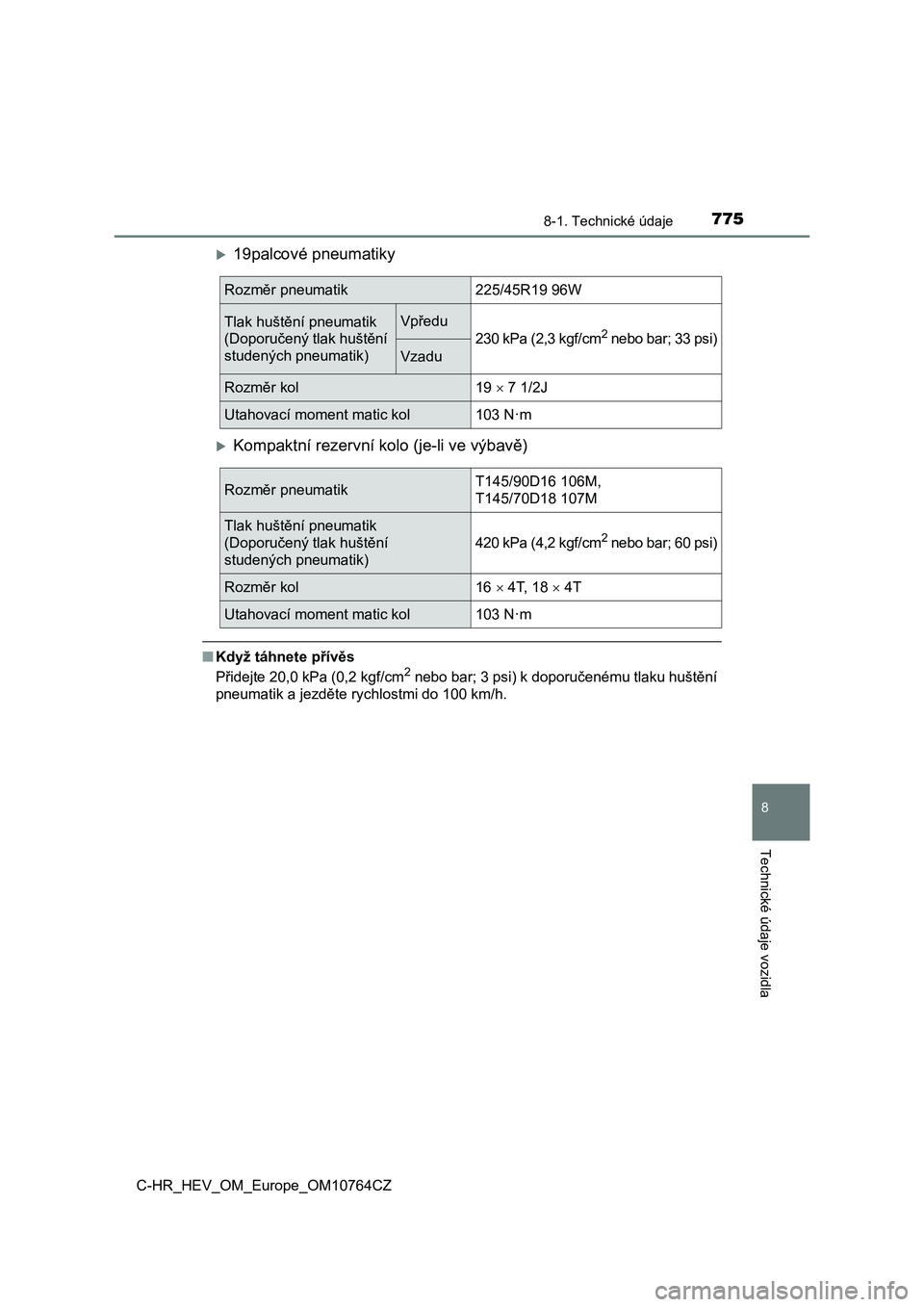

7758-1. Technické údaje
C-HR_HEV_OM_Europe_OM10764CZ
8
Technické údaje vozidla
19palcové pneumatiky
Kompaktní rezervní kolo (je-li ve výbavě)
■Když táhnete přívěs
Přidejte 20,0 kPa (0,2 kgf/cm2 nebo bar; 3 psi) k doporučenému tlaku huštění
pneumatik a jezděte rychlostmi do 100 km/h.
Rozměr pneumatik225/45R19 96W
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
Vpředu
230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Vzadu
Rozměr kol19  7 1/2J
Utahovací moment matic kol103 N·m
Rozměr pneumatikT145/90D16 106M,
T145/70D18 107M
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol16  4T, 18  4T
Utahovací moment matic kol103 N·m

7768-1. Technické údaje
C-HR_HEV_OM_Europe_OM10764CZ

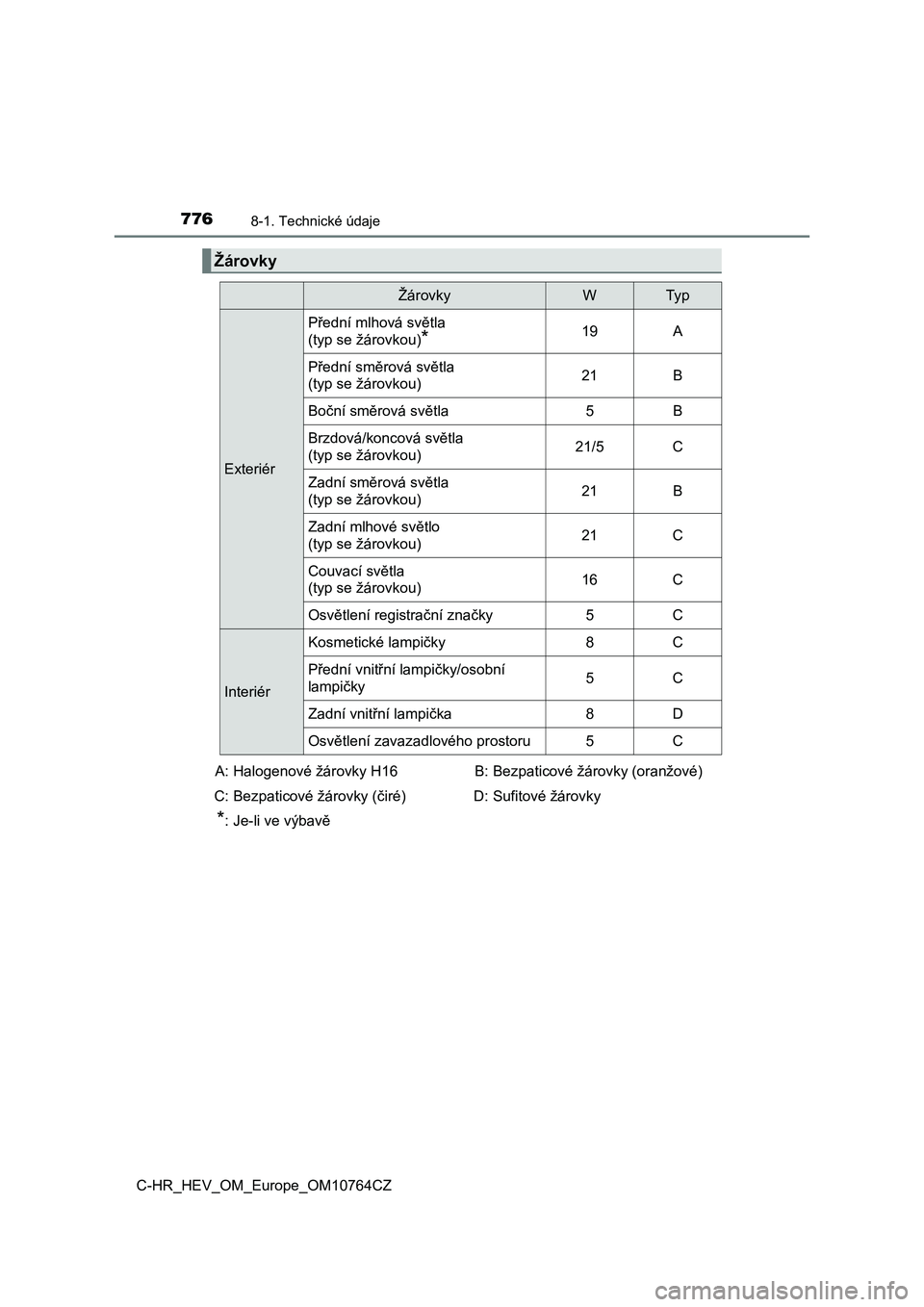

Žárovky
ŽárovkyWTy p
Exteriér
Přední mlhová světla
(typ se žárovkou)
*19A
Přední směrová světla
(typ se žárovkou)21B
Boční směrová světla5B
Brzdová/koncová světla
(typ se žárovkou)21/5C
Zadní směrová světla
(typ se žárovkou)21B
Zadní mlhové světlo
(typ se žárovkou)21C
Couvací světla
(typ se žárovkou)16C
Osvětlení registrační značky5C
Interiér
Kosmetické lampičky8C
Přední vnitřní lampičky/osobní
lampičky5C
Zadní vnitřní lampička8D
Osvětlení zavazadlového prostoru5C
A: Halogenové žárovky H16
C: Bezpaticové žárovky (čiré)
*: Je-li ve výbavěB: Bezpaticové žárovky (oranžové)
D: Sufitové žárovky

7778-1. Technické údaje
8
Technické údaje vozidla
C-HR_HEV_OM_Europe_OM10764CZ

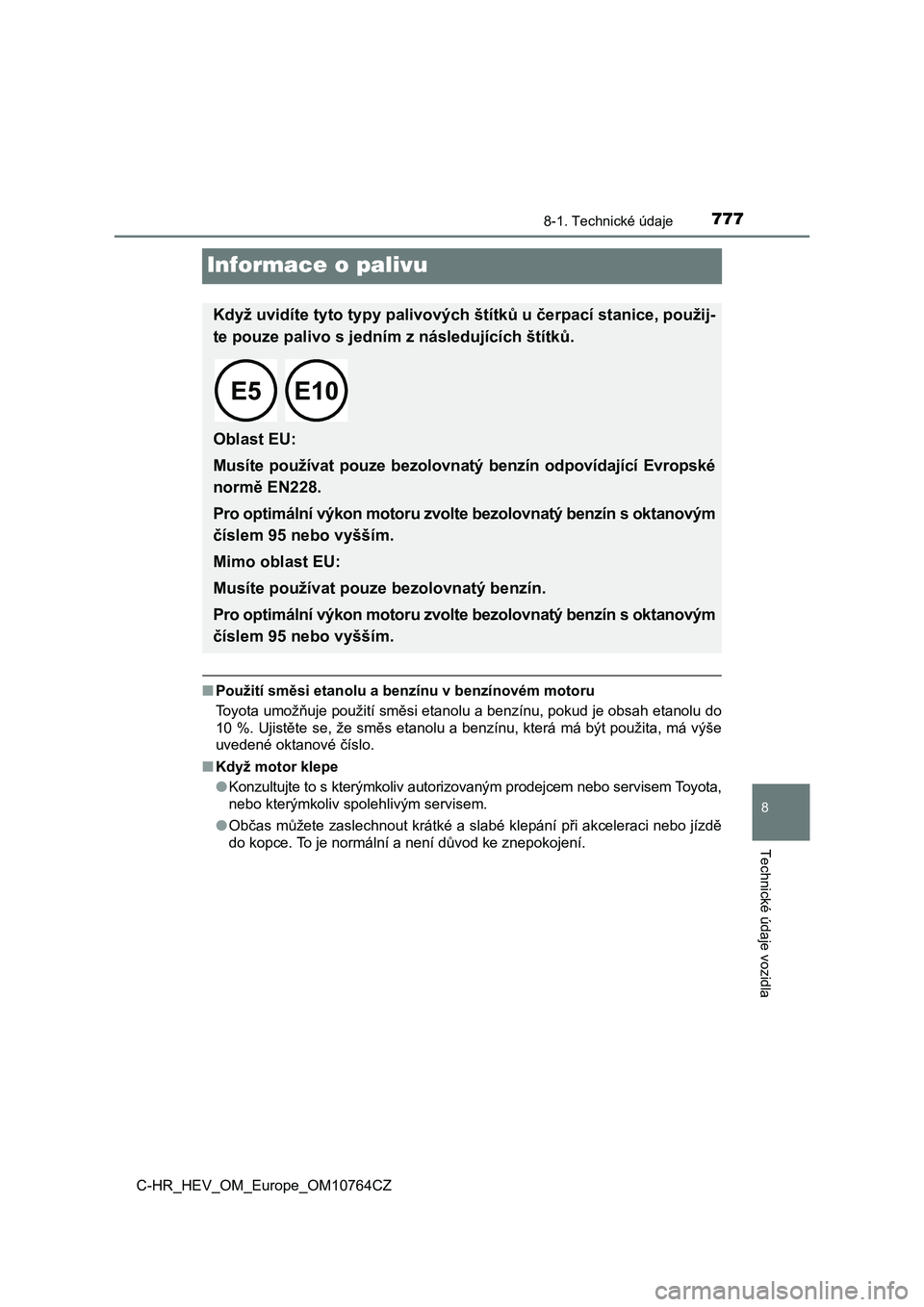

Informace o palivu
■Použití směsi etanolu a benzínu v benzínovém motoru
Toyota umožňuje použití směsi etanolu a benzínu, pokud je obsah etanolu do
10 %. Ujistěte se, že směs etanolu a benzínu, která má být použ ita, má výše
uvedené oktanové číslo.
■ Když motor klepe
● Konzultujte to s kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
● Občas můžete zaslechnout krátké a slabé klepání při akceleraci nebo jízdě
do kopce. To je normální a není důvod ke znepokojení.
Když uvidíte tyto typy palivových štítků u čerpací stanice, pou žij-
te pouze palivo s jedním z následujících štítků.

Oblast EU:
Musíte používat pouze bezolovna tý benzín odpovídající Evropské
normě EN228.
Pro optimální výkon motoru zvolte bezolovnatý benzín s oktanový m
číslem 95 nebo vyšším.
Mimo oblast EU:
Musíte používat pouze bezolovnatý benzín.
Pro optimální výkon motoru zvolte bezolovnatý benzín s oktanovým
číslem 95 nebo vyšším.

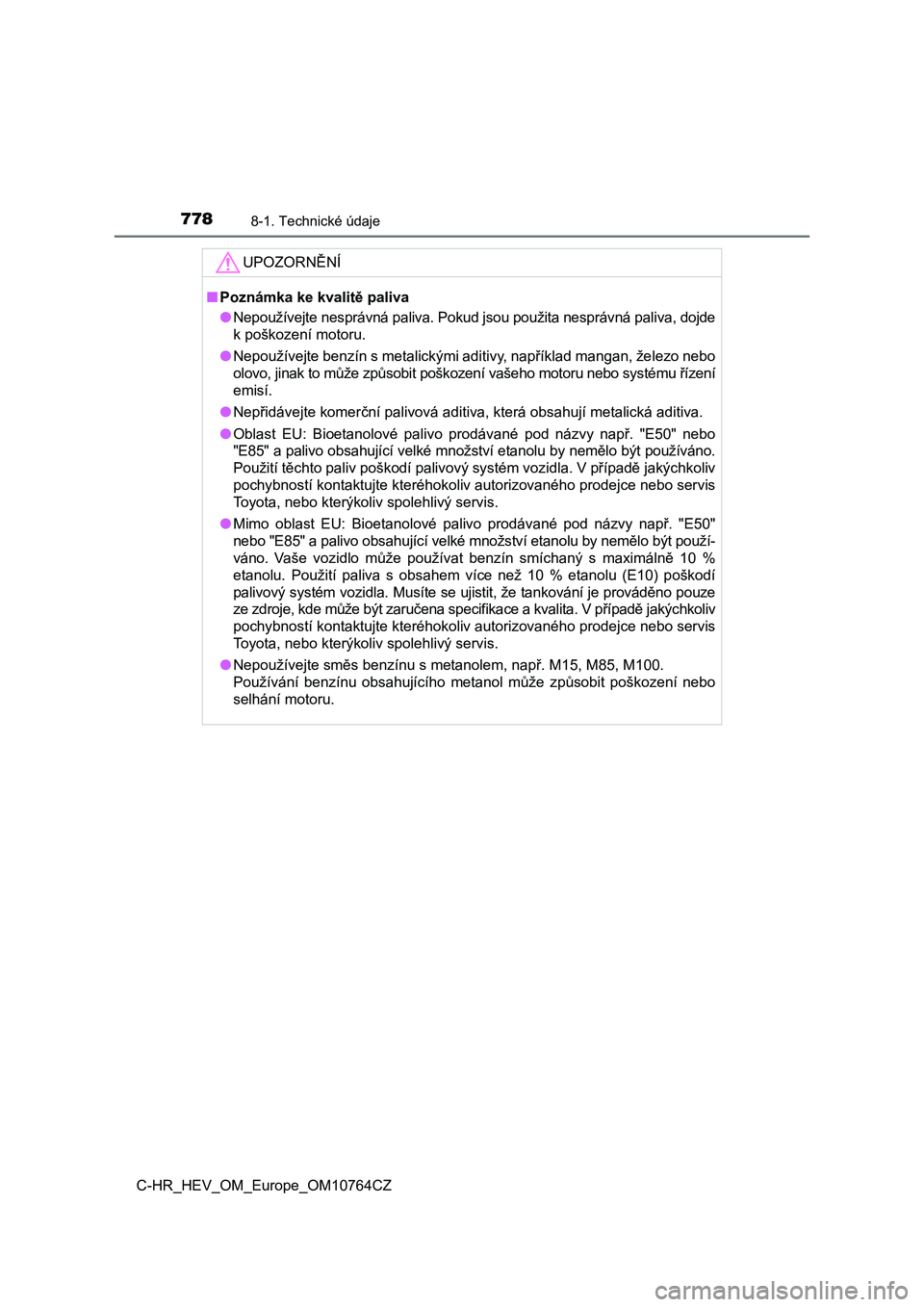

7788-1. Technické údaje
C-HR_HEV_OM_Europe_OM10764CZ
UPOZORNĚNÍ
■Poznámka ke kvalitě paliva
● Nepoužívejte nesprávná paliva. Pokud jsou použita nesprávná paliva, dojde
k poškození motoru.
● Nepoužívejte benzín s metalickými aditivy, například mangan, železo nebo
olovo, jinak to může způsobit poškození vašeho motoru nebo systému řízení
emisí.
● Nepřidávejte komerční palivová aditiva, která obsahují metalická aditiva.
● Oblast EU: Bioetanolové palivo prodávané pod názvy např. "E50" nebo
"E85" a palivo obsahující velké množství etanolu by nemělo být používáno.
Použití těchto paliv poškodí palivový systém vozidla. V případě jakýchkoliv
pochybností kontaktujte kteréhokoliv autorizovaného prodejce ne bo servis
Toyota, nebo kterýkoliv spolehlivý servis.
● Mimo oblast EU: Bioetanolové palivo prodávané pod názvy např. "E50"
nebo "E85" a palivo obsahující velké množství etanolu by nemělo být použí-
váno. Vaše vozidlo může používat benzín smíchaný s maximálně 10 %
etanolu. Použití paliva s obsahem více než 10 % etanolu (E10) p oškodí
palivový systém vozidla. Musíte se ujistit, že tankování je pro váděno pouze
ze zdroje, kde může být zaručena specifikace a kvalita. V případě jakýchkoliv
pochybností kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
● Nepoužívejte směs benzínu s metanolem, např. M15, M85, M100.
Používání benzínu obsahujícího metanol může způsobit poškození nebo
selhání motoru.
