Vozidla s kompaktním rezervním kolem (typ B)
Rezervní kolo
Zvedák
Klíč na matice kol
Klika zvedáku
Tažné oko

7307-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
Vozidla s plnohodnotným rezervním kolem
Klíč na matice kol
Tažné oko
Zvedák
Rezervní kolo
Klika zvedáku

7317-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
7
Když nastanou potíže

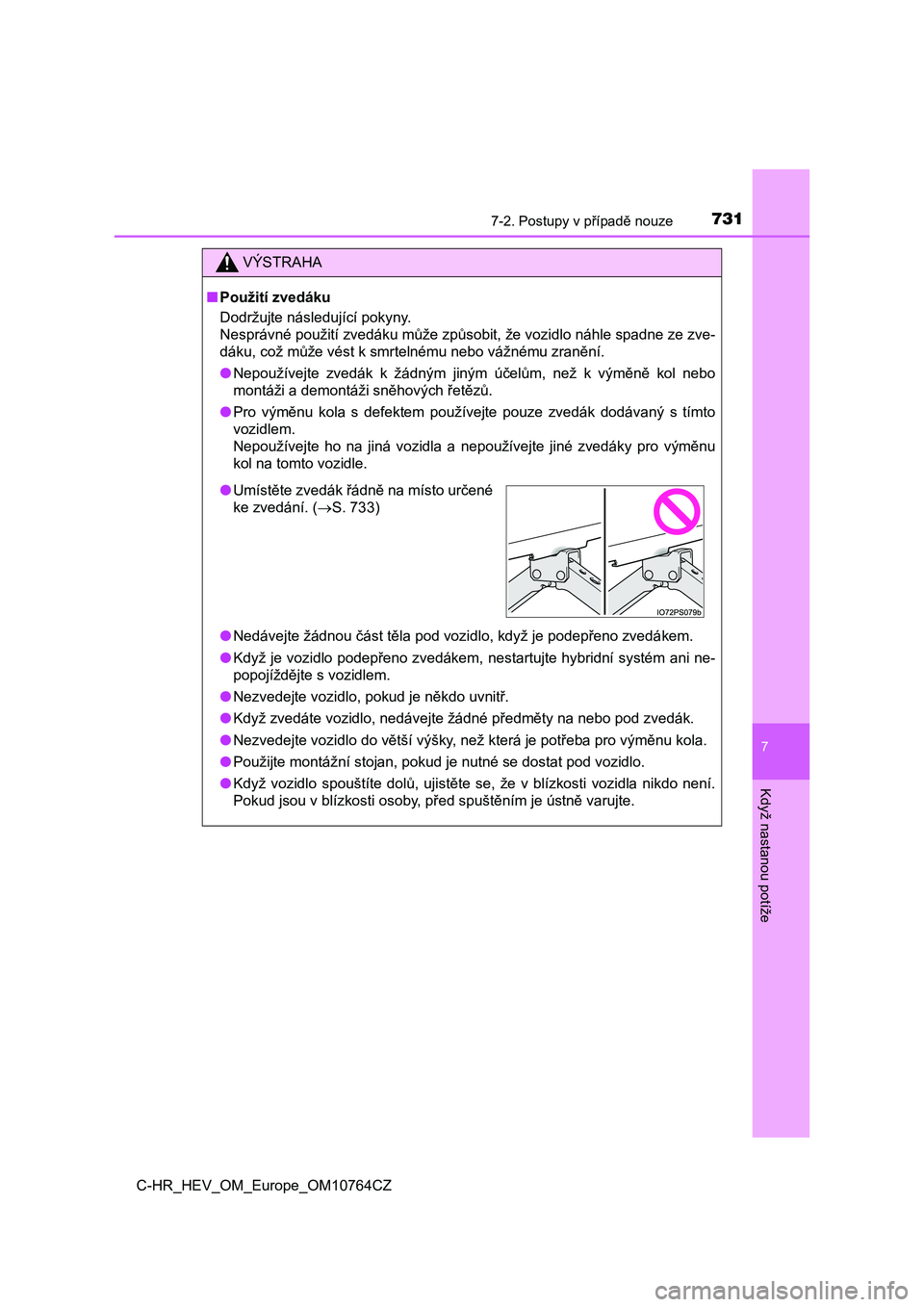

VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadn e ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
● Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
● Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
● Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
● Když je vozidlo podepřeno zvedákem, nestartujte hybridní systém ani ne-
popojíždějte s vozidlem.
● Nezvedejte vozidlo, pokud je někdo uvnitř.
● Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
● Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
● Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
● Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.
● Umístěte zvedák řádně na místo určené
ke zvedání. ( S. 733)

7327-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
Vyjměte podlahovou desku. (S. 565)
Vyjměte zvedák.
Vyjměte podlahovou desku. ( S. 565)
Vyjměte vložku.
Povolte středový držák, který za-
jišťuje rezervní kolo.
Vyjmutí zvedáku
1
2
Vyjmutí rezervního kola
1
2
3
VÝSTRAHA
■ Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo a ka-
roserii vozidla.

7337-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
7
Když nastanou potíže
Zaklínujte kola.
Mírně povolte matice kola (jedna
otáčka).
Otáčejte částí zvedáku ru-
kou, až se střed části zvedáku
sdrážkou dotkne středu zvedací-
ho místa.
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

7347-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6

7357-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
7
Když nastanou potíže

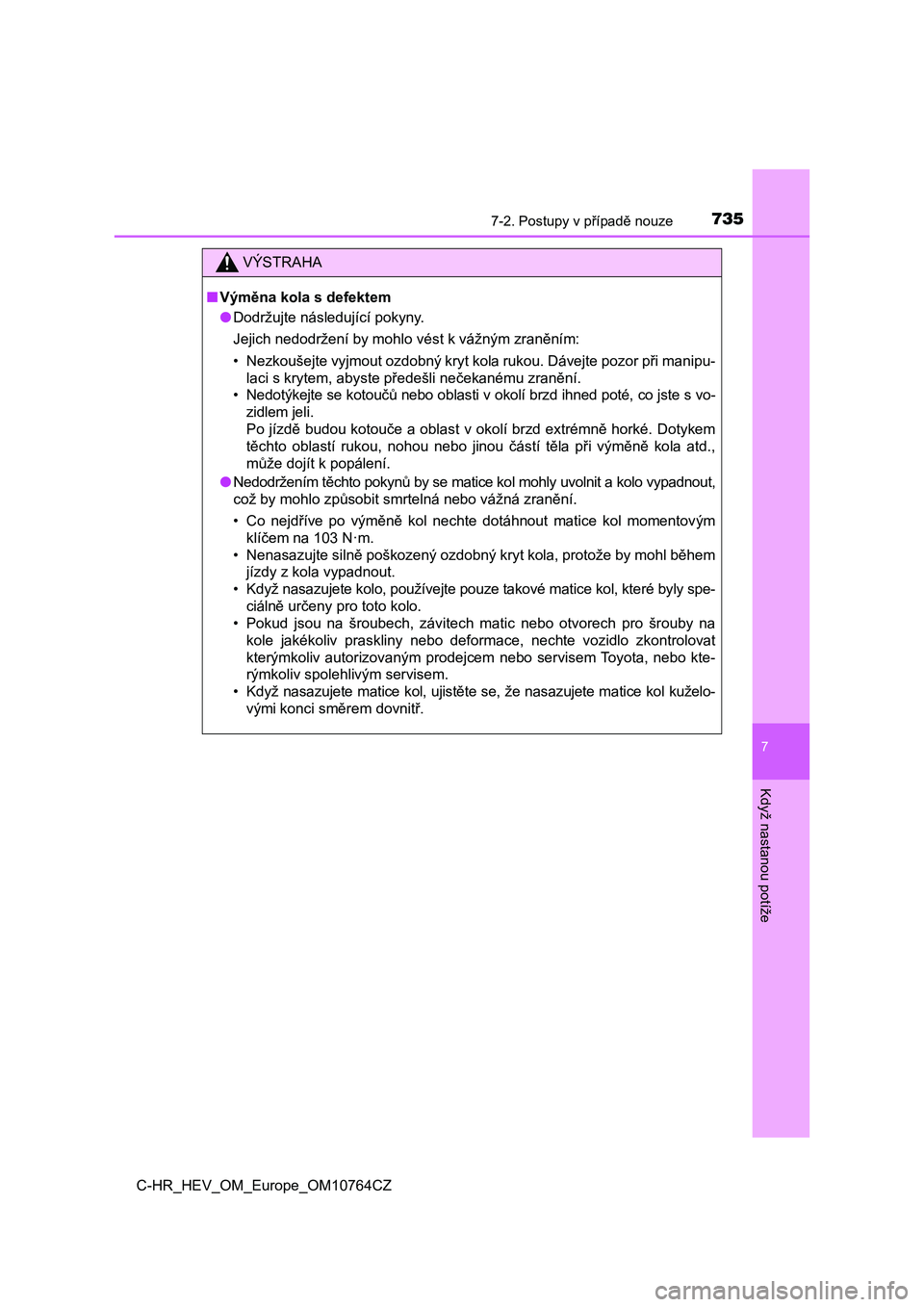

VÝSTRAHA
■Výměna kola s defektem
● Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při manipu-
laci s krytem, abyste předešli nečekanému zranění.
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, c o jste s vo-
zidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Do tykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně ko la atd.,
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypadnout,
což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentov ým
klíčem na 103 N·m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl během
jízdy z kola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, kter é byly spe-
ciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šroub y na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontro lovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuželo-
vými konci směrem dovnitř.

7367-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola cizí
látky, matice kol se mohou během
jízdy uvolnit a kolo může z vozidla
odletět.
Nasaďte rezervní kolo a volně dotáhněte každou matici kola ruko u
na přibližně stejnou hodnotu.
Když vyměňujete lité kolo za
kompaktní rezervní kolo, dotáh-
něte matice kol, až se kuželovitá
část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku kola
Límec
Disk kola

7377-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
7
Když nastanou potíže
Spusťte vozidlo na zem.
Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment:
103 N·m
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5

7387-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ

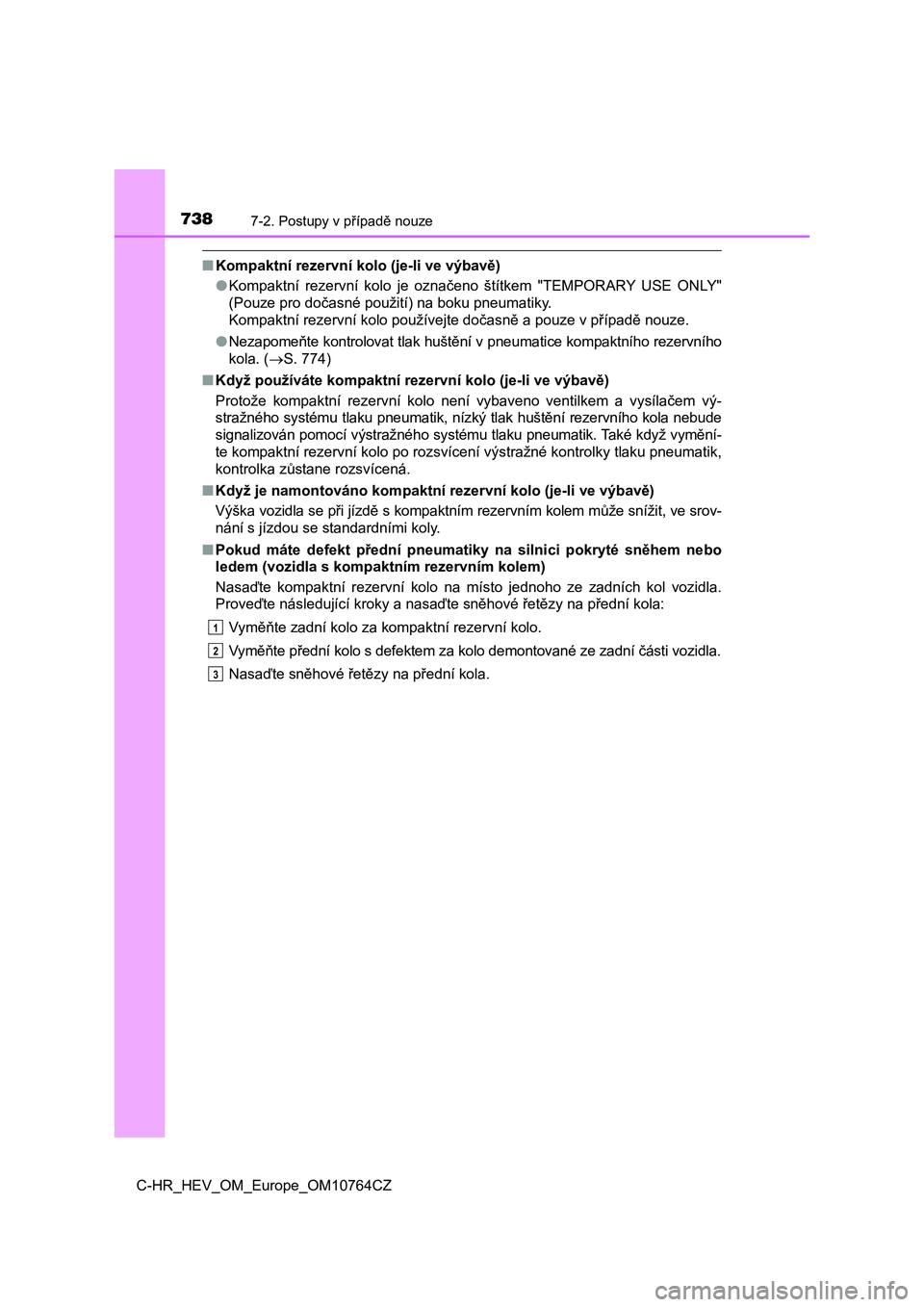

■Kompaktní rezervní kolo (je-li ve výbavě)
● Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(Pouze pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě no uze.
● Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervního
kola. ( S. 774)
■ Když používáte kompaktní rezervní kolo (je-li ve výbavě)
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysíl ačem vý-
stražného systému tlaku pneumatik, nízký tlak huštění rezervníh o kola nebude
signalizován pomocí výstražného systému tlaku pneumatik. Také k dyž vymění-
te kompaktní rezervní kolo po rozsvícení výstražné kontrolky tl aku pneumatik,
kontrolka zůstane rozsvícená.
■ Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Výška vozidla se při jízdě s kompaktním rezervním kolem může sn ížit, ve srov-
nání s jízdou se standardními koly.
■ Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední k ola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní čás ti vozidla.
Nasaďte sněhové řetězy na přední kola.
1
2
3
