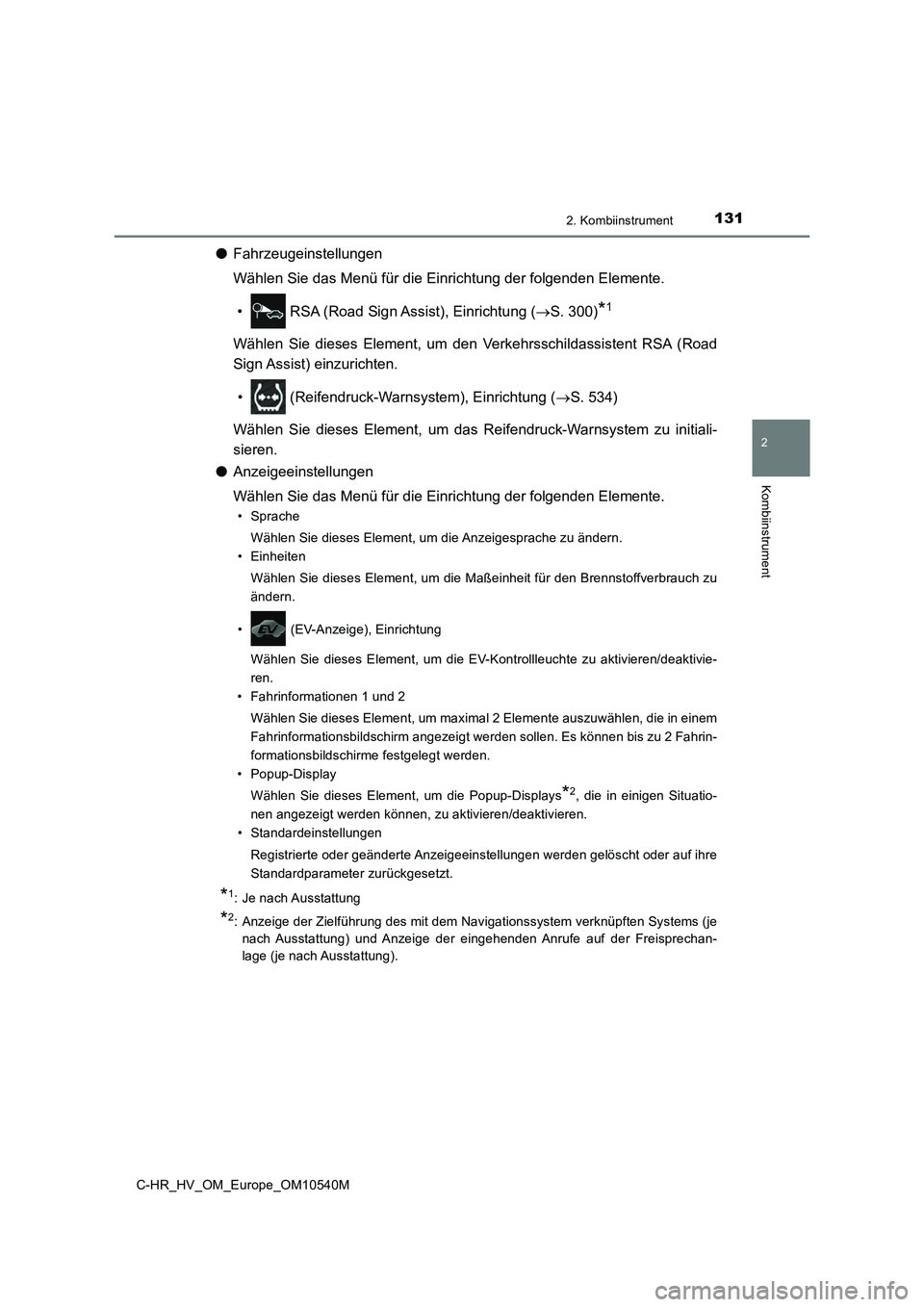

TOYOTA C_HR HYBRID 2016 Betriebsanleitungen (in German)

1312. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
●Fahrzeugeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• RSA (Road Sign Assist), Einrichtung ( S. 300)*1
Wählen Sie dieses Element, um den Verkehrsschildassistent RSA (Road
Sign Assist) einzurichten.
• (Reifendruck-Warnsystem), Einrichtung ( S. 534)
Wählen Sie dieses Element, um das Reifendruck-Warnsystem zu initiali-
sieren.
● Anzeigeeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• Sprache
Wählen Sie dieses Element, um die Anzeigesprache zu ändern.
• Einheiten
Wählen Sie dieses Element, um die Maßeinheit für den Brennstoffverbrauch zu
ändern.
• (EV-Anzeige), Einrichtung
Wählen Sie dieses Element, um die EV-Kontrollleuchte zu aktivieren/deaktivie-
ren.
• Fahrinformationen 1 und 2
Wählen Sie dieses Element, um maximal 2 Elemente auszuwählen, die in einem
Fahrinformationsbildschirm angezeigt werden sollen. Es können bis zu 2 Fahrin-
formationsbildschirme festgelegt werden.
• Popup-Display
Wählen Sie dieses Element, um die Popup-Displays*2, die in einigen Situatio-
nen angezeigt werden können, zu aktivieren/deaktivieren.
• Standardeinstellungen
Registrierte oder geänderte Anzeigeeinstellungen werden gelöscht oder auf ihre
Standardparameter zurückgesetzt.
*1: Je nach Ausstattung
*2: Anzeige der Zielführung des mit dem Navigationssystem verknüpften Systems (je
nach Ausstattung) und Anzeige der eingehenden Anrufe auf der Freisprechan-
lage (je nach Ausstattung).

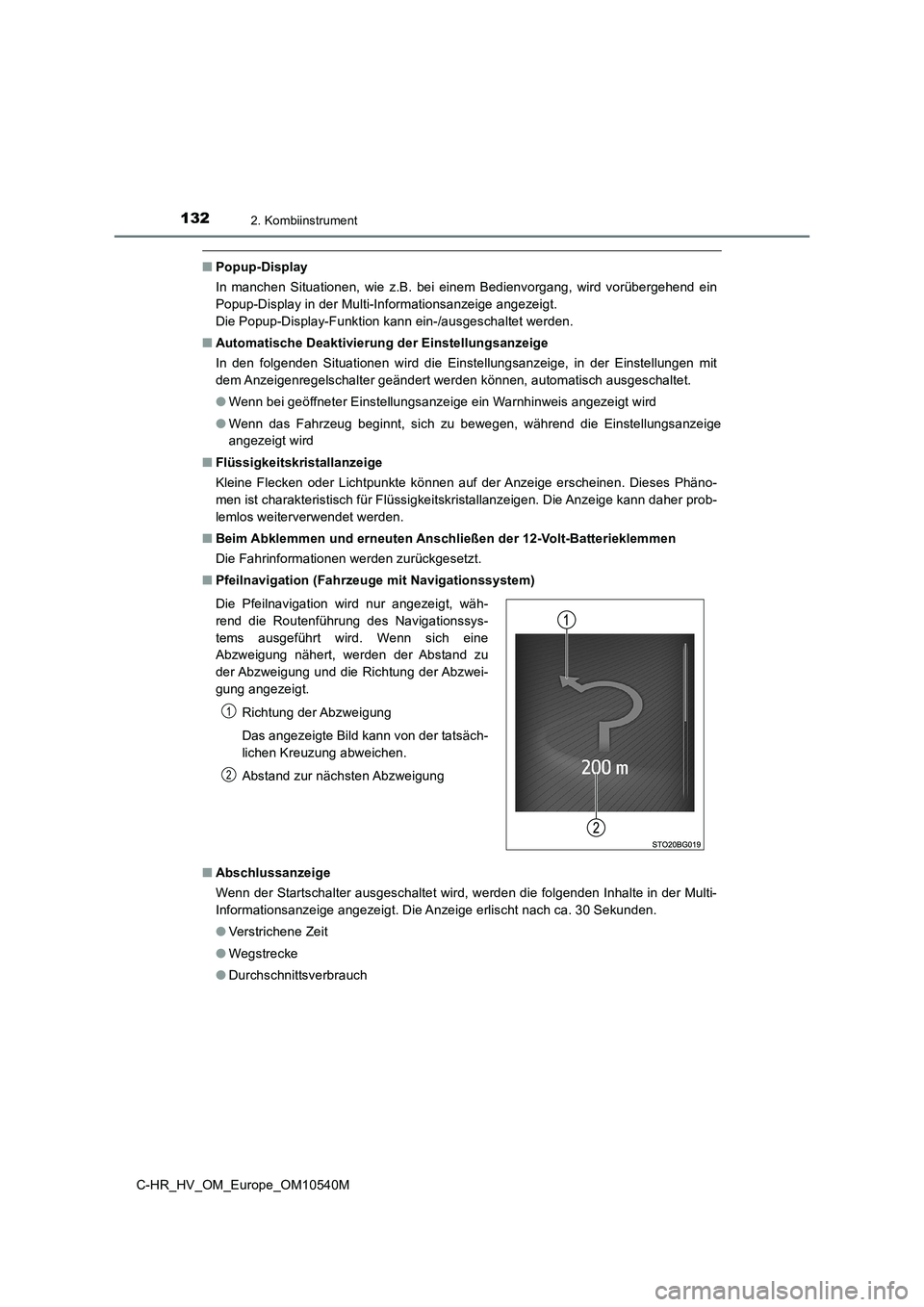

1322. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
■Popup-Display
In manchen Situationen, wie z.B. bei einem Bedienvorgang, wird vorübergehend ein
Popup-Display in der Multi-Informationsanzeige angezeigt.
Die Popup-Display-Funktion kann ein-/ausgeschaltet werden.
■ Automatische Deaktivierung der Einstellungsanzeige
In den folgenden Situationen wird die Einstellungsanzeige, in der Einstellungen mit
dem Anzeigenregelschalter geändert werden können, automatisch ausgeschaltet.
● Wenn bei geöffneter Einstellungsanzeige ein Warnhinweis angezeigt wird
● Wenn das Fahrzeug beginnt, sich zu bewegen, während die Einstellungsanzeige
angezeigt wird
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Beim Abklemmen und erneuten Anschließen der 12-Volt-Batterieklemmen
Die Fahrinformationen werden zurückgesetzt.
■ Pfeilnavigation (Fahrzeuge mit Navigationssystem)
■ Abschlussanzeige
Wenn der Startschalter ausgeschaltet wird, werden die folgenden Inhalte in der Multi-
Informationsanzeige angezeigt. Die Anzeige erlischt nach ca. 30 Sekunden.
● Verstrichene Zeit
● Wegstrecke
● Durchschnittsverbrauch
Die Pfeilnavigation wird nur angezeigt, wäh-
rend die Routenführung des Navigationssys-
tems ausgeführt wird. Wenn sich eine
Abzweigung nähert, werden der Abstand zu
der Abzweigung und die Richtung der Abzwei-
gung angezeigt.
Richtung der Abzweigung
Das angezeigte Bild kann von der tatsäch-
lichen Kreuzung abweichen.
Abstand zur nächsten Abzweigung
1
2

1332. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M

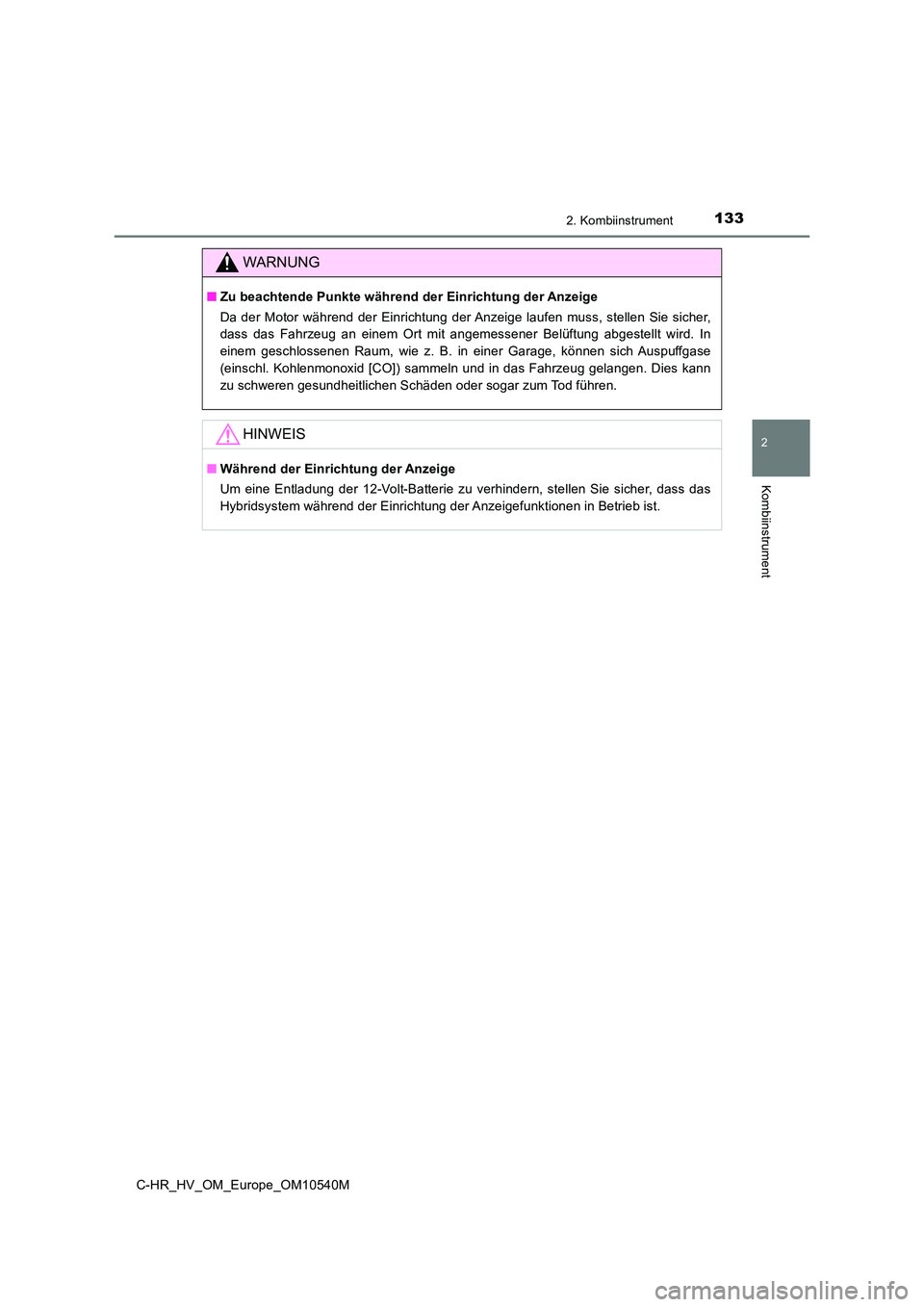

WARNUNG
■Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Während der Einrichtung der Anzeige
Um eine Entladung der 12-Volt-Batterie zu verhindern, stellen Sie sicher, dass das
Hybridsystem während der Einrichtung der Anzeigefunktionen in Betrieb ist.

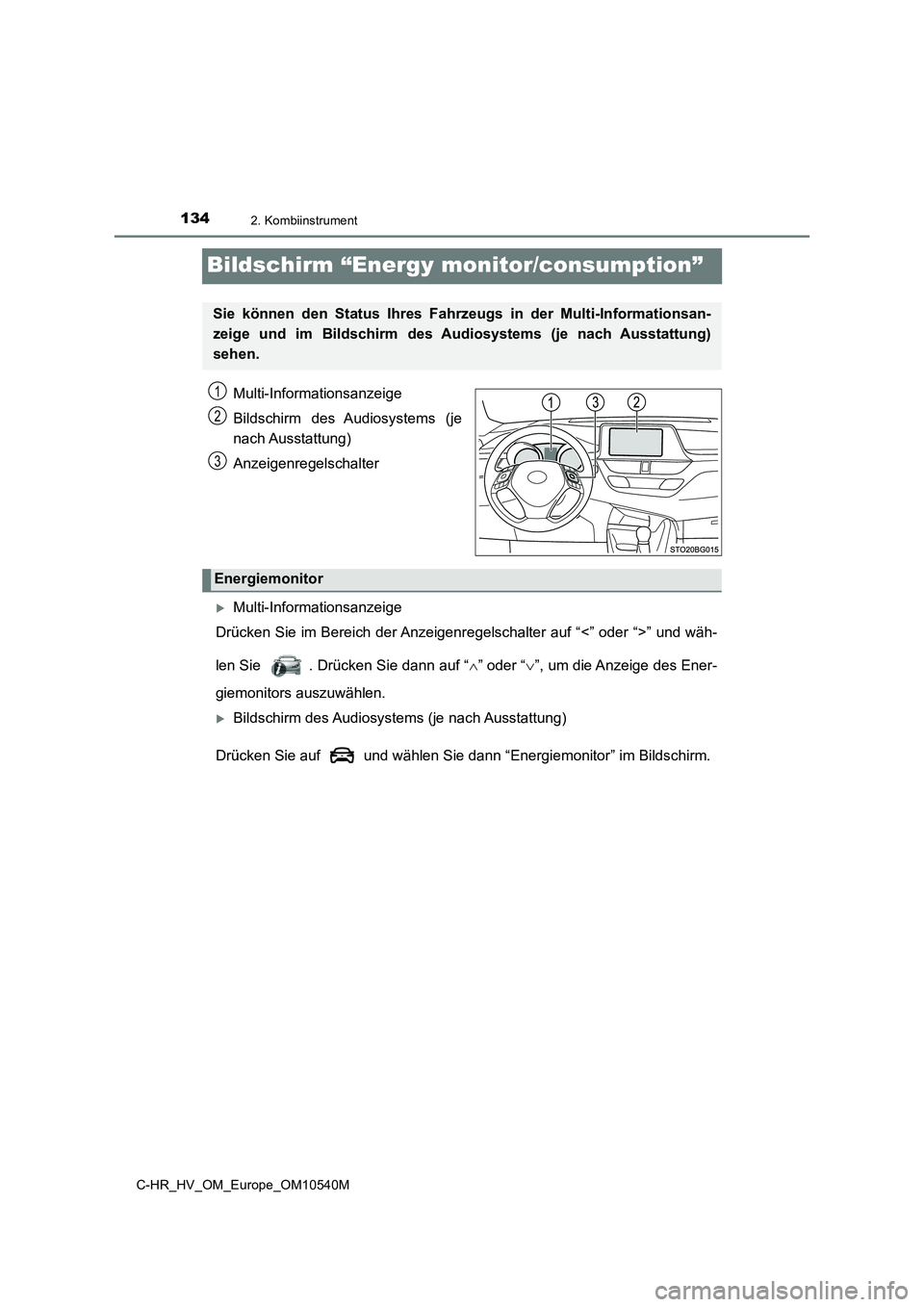

1342. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
Bildschirm “Energy monitor/consumption”
Multi-Informationsanzeige
Bildschirm des Audiosystems (je
nach Ausstattung)
Anzeigenregelschalter
Multi-Informationsanzeige
Drücken Sie im Bereich der Anzeigenregelschalter auf “<” oder “>” und wäh-
len Sie . Drücken Sie dann auf “ ” oder “”, um die Anzeige des Ener-
giemonitors auszuwählen.
Bildschirm des Audiosystems (je nach Ausstattung)
Drücken Sie auf und wählen Sie dann “Energiemonitor” im Bildschirm.
Sie können den Status Ihres Fahrze ugs in der Multi-Informationsan-
zeige und im Bildschirm des A udiosystems (je nach Ausstattung)
sehen.
1
2
3
Energiemonitor

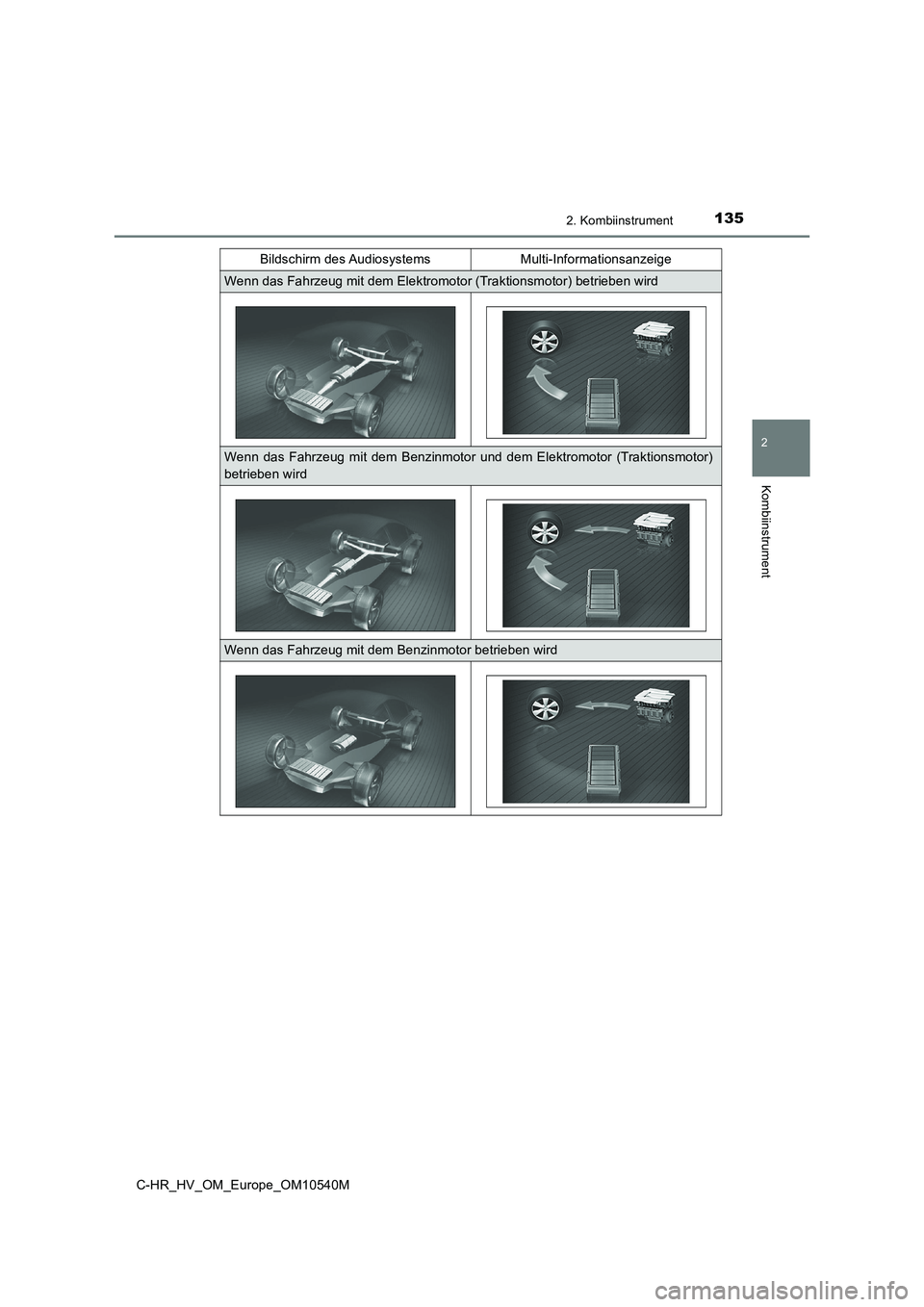

1352. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
Bildschirm des Audiosystems Multi-Informationsanzeige
Wenn das Fahrzeug mit dem Elektromotor (Traktionsmotor) betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor und dem Elektromotor (Traktionsmotor)
betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor betrieben wird

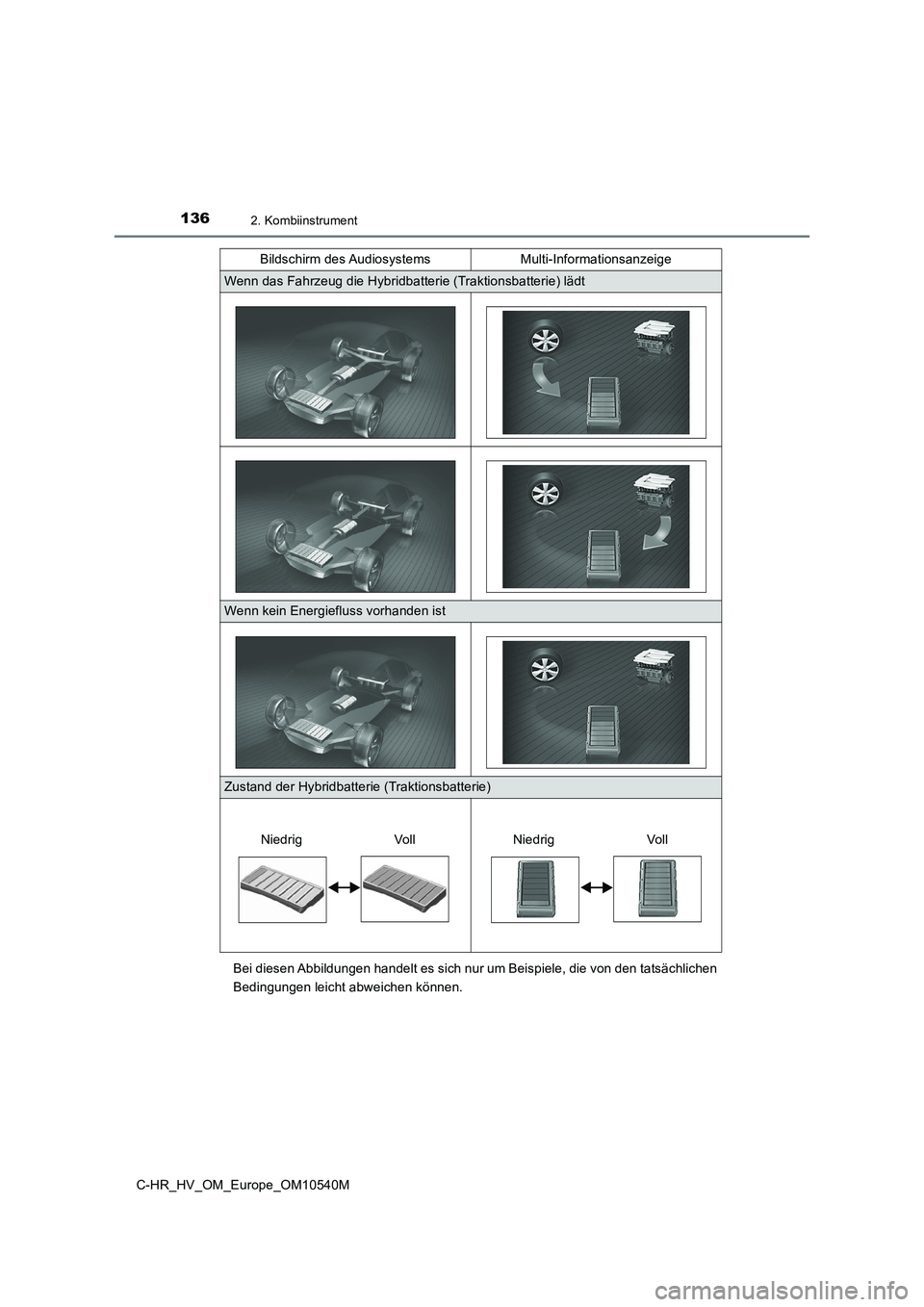

1362. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Wenn das Fahrzeug die Hybridbatterie (Traktionsbatterie) lädt
Wenn kein Energiefluss vorhanden ist
Zustand der Hybridbatterie (Traktionsbatterie)
Bildschirm des Audiosystems Multi-Informationsanzeige
Niedrig VollNiedrig Voll

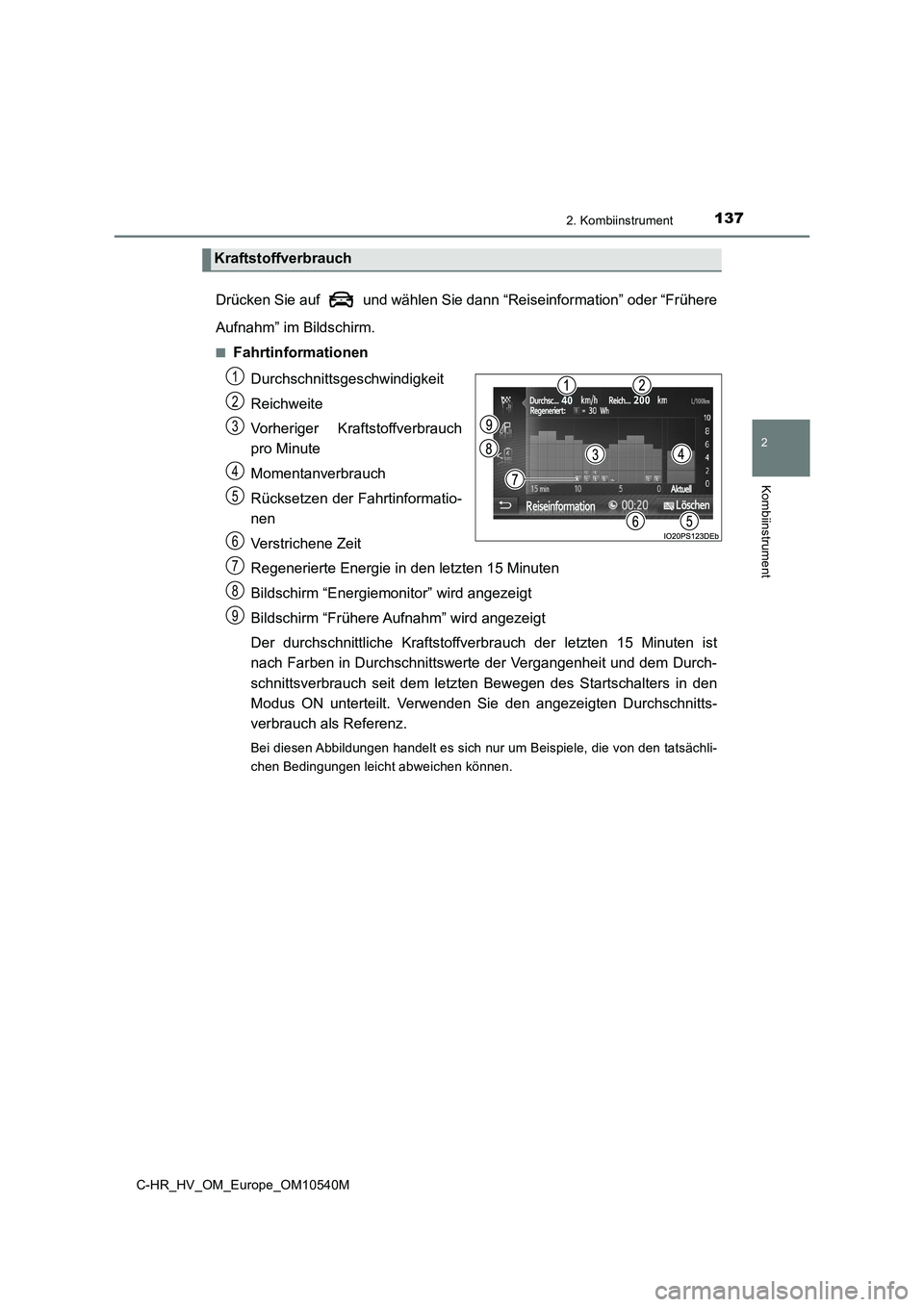

1372. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
Drücken Sie auf und wählen Sie dann “Reiseinformation” oder “Frühere
Aufnahm” im Bildschirm.
■Fahrtinformationen
Durchschnittsgeschwindigkeit
Reichweite
Vorheriger Kraftstoffverbrauch
pro Minute
Momentanverbrauch
Rücksetzen der Fahrtinformatio-
nen
Verstrichene Zeit
Regenerierte Energie in den letzten 15 Minuten
Bildschirm “Energiemonitor” wird angezeigt
Bildschirm “Frühere Aufnahm” wird angezeigt
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist
nach Farben in Durchschnittswerte der Vergangenheit und dem Durch-
schnittsverbrauch seit dem letzten Bewegen des Startschalters in den
Modus ON unterteilt. Verwenden Sie den angezeigten Durchschnitts-
verbrauch als Referenz.
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächli-
chen Bedingungen leicht abweichen können.
Kraftstoffverbrauch
1
2
3
4
5
6
7
8
9

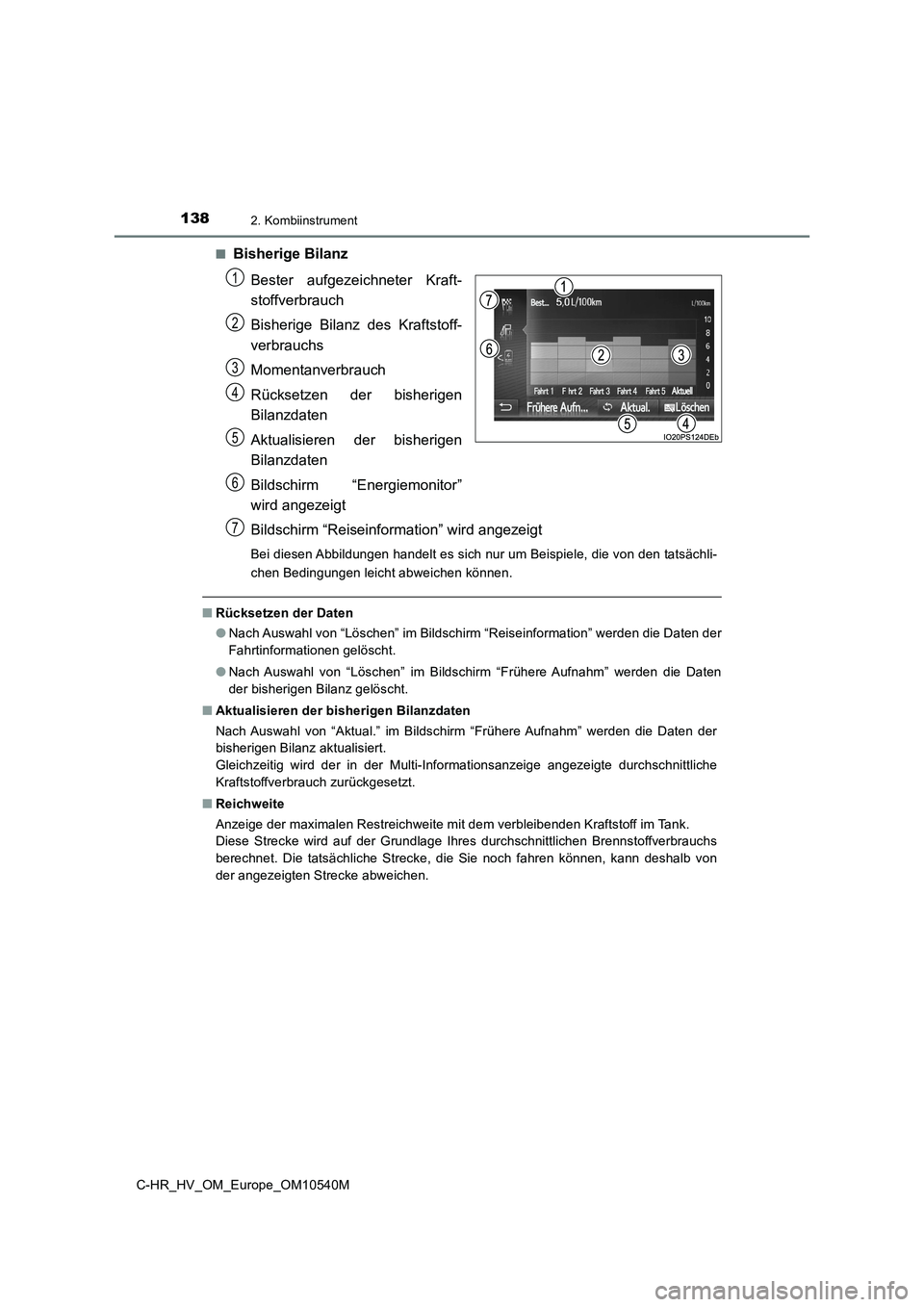

1382. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
■Bisherige Bilanz
Bester aufgezeichneter Kraft-
stoffverbrauch
Bisherige Bilanz des Kraftstoff-
verbrauchs
Momentanverbrauch
Rücksetzen der bisherigen
Bilanzdaten
Aktualisieren der bisherigen
Bilanzdaten
Bildschirm “Energiemonitor”
wird angezeigt
Bildschirm “Reiseinformation” wird angezeigt
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächli-
chen Bedingungen leicht abweichen können.
■ Rücksetzen der Daten
● Nach Auswahl von “Löschen” im Bildschirm “Reiseinformation” werden die Daten der
Fahrtinformationen gelöscht.
● Nach Auswahl von “Löschen” im Bildschirm “Frühere Aufnahm” werden die Daten
der bisherigen Bilanz gelöscht.
■ Aktualisieren der bisherigen Bilanzdaten
Nach Auswahl von “Aktual.” im Bildschirm “Frühere Aufnahm” werden die Daten der
bisherigen Bilanz aktualisiert.
Gleichzeitig wird der in der Multi-Informationsanzeige angezeigte durchschnittliche
Kraftstoffverbrauch zurückgesetzt.
■ Reichweite
Anzeige der maximalen Restreichweite mit dem verbleibenden Kraftstoff im Tank.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Brennstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von
der angezeigten Strecke abweichen.
1
2
3
4
5
6
7

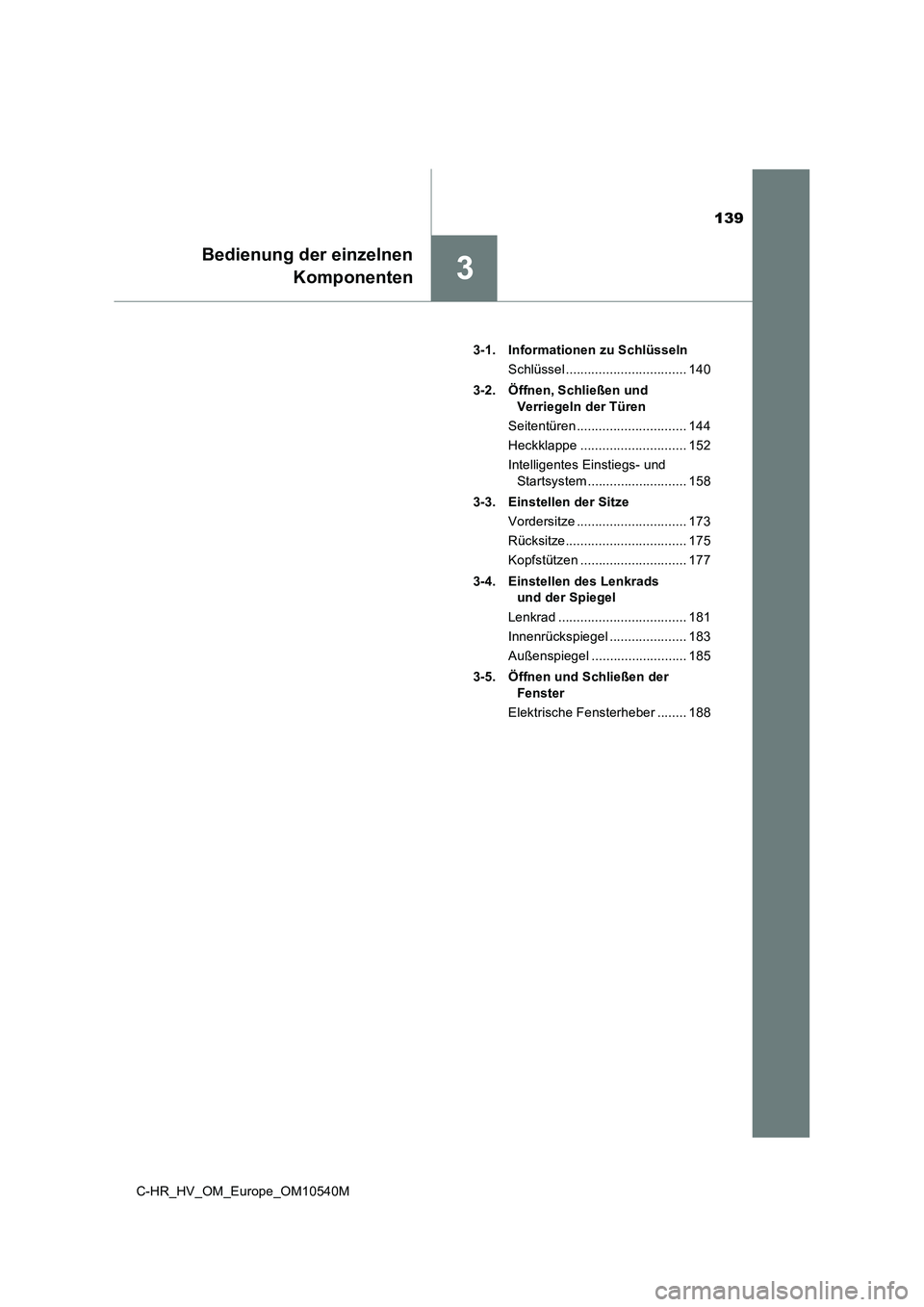

139
3
Bedienung der einzelnen
Komponenten
C-HR_HV_OM_Europe_OM10540M
3-1. Informationen zu Schlüsseln
Schlüssel ................................. 140
3-2. Öffnen, Schließen und
Verriegeln der Türen
Seitentüren .............................. 144
Heckklappe ............................. 152
Intelligentes Einstiegs- und
Startsystem ........................... 158
3-3. Einstellen der Sitze
Vordersitze .............................. 173
Rücksitze................................. 175
Kopfstützen ............................. 177
3-4. Einstellen des Lenkrads
und der Spiegel
Lenkrad ................................... 181
Innenrückspiegel ..................... 183
Außenspiegel .......................... 185
3-5. Öffnen und Schließen der
Fenster
Elektrische Fensterheber ........ 188

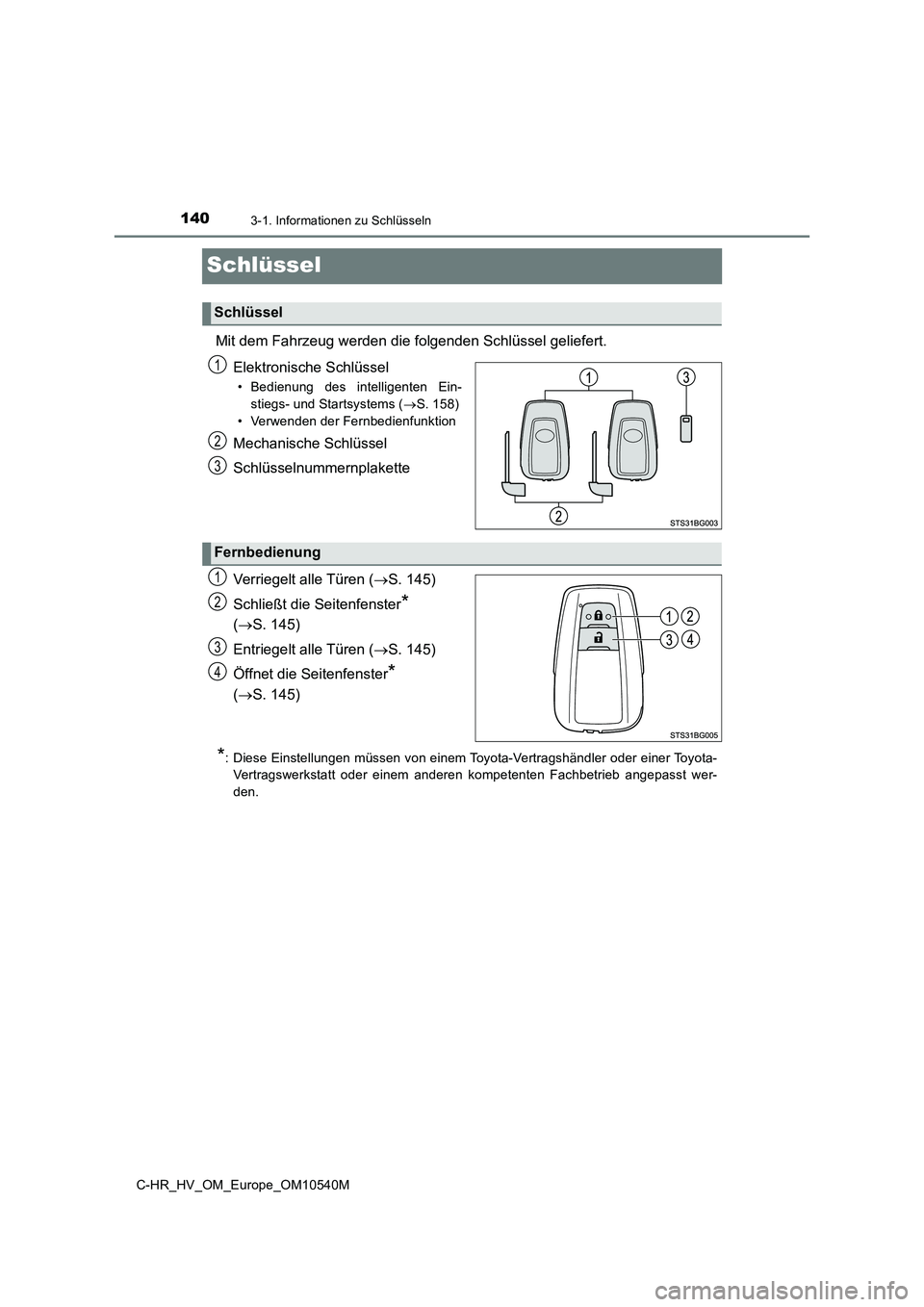

1403-1. Informationen zu Schlüsseln
C-HR_HV_OM_Europe_OM10540M
Schlüssel
Mit dem Fahrzeug werden die folgenden Schlüssel geliefert.
Elektronische Schlüssel
• Bedienung des intelligenten Ein-
stiegs- und Startsystems ( S. 158)
• Verwenden der Fernbedienfunktion
Mechanische Schlüssel
Schlüsselnummernplakette
Verriegelt alle Türen ( S. 145)
Schließt die Seitenfenster*
( S. 145)
Entriegelt alle Türen ( S. 145)
Öffnet die Seitenfenster*
( S. 145)
*: Diese Einstellungen müssen von einem Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb angepasst wer-
den.
Schlüssel
1
2
3
Fernbedienung
1
2
3
4
