5317-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

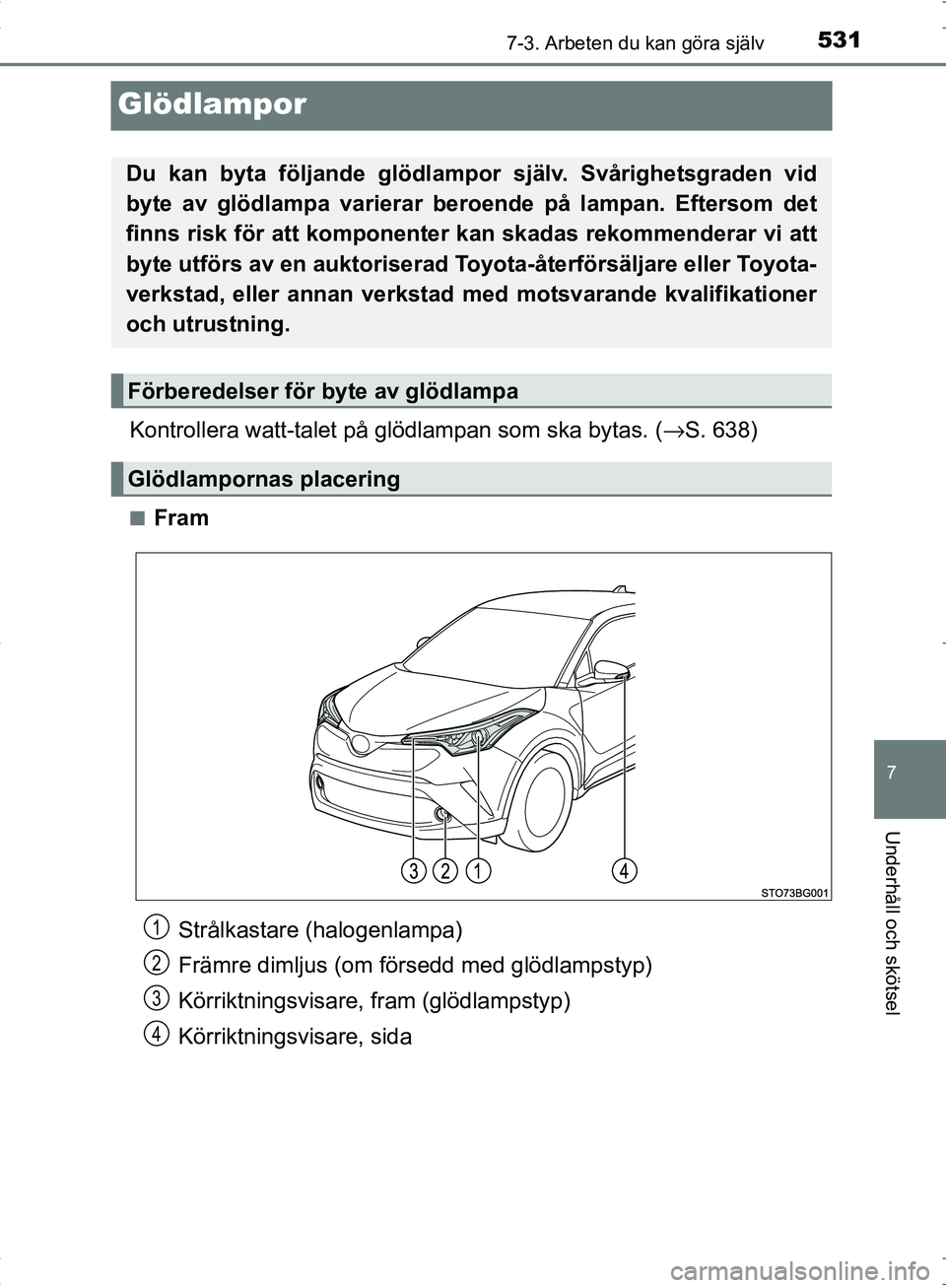

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (→S. 638)
■Fram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare (halogenlampa)
Främre dimljus (om försedd med glödlampstyp)
Körriktningsvisare, fram (glödlampstyp)
Körriktningsvisare, sida1
2
3
4
OM10538SE.book Page 531 Thursday, November 24, 2016 6:41 PM

5327-3. Arbeten du kan göra själv
OM10538SE■
Bak
Körriktningsvisare, bak (glödlampstyp)
Backljus (glödlampstyp)
Nummerskyltsbelysning
Dimljus, bak1
2
3
4
OM10538SE.book Page 532 Thursday, November 24, 2016 6:41 PM

5337-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel
■Strålkastare (halogenlampa)Vrid lamphållaren moturs.
Lossa kontaktstycket samtidigt
som du trycker på spärren.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in glödlampans 3 stift
med fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd strålkastarna en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Byte av glödlampor
1
2
3
4
OM10538SE.book Page 533 Thursday, November 24, 2016 6:41 PM

5347-3. Arbeten du kan göra själv
OM10538SE■

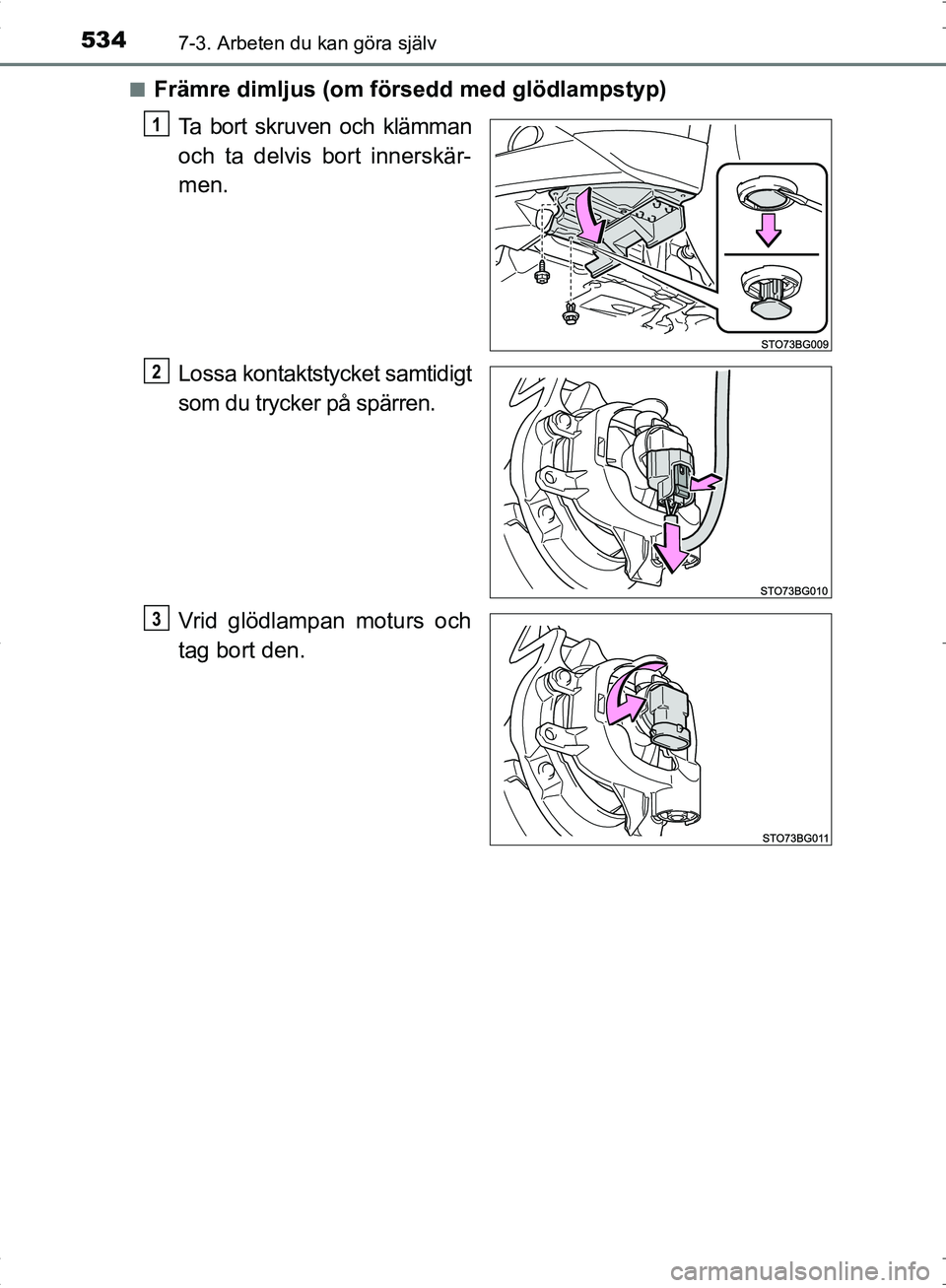

Främre dimljus (om försedd med glödlampstyp)
Ta bort skruven och klämman
och ta delvis bort innerskär-
men.
Lossa kontaktstycket samtidigt
som du trycker på spärren.
Vrid glödlampan moturs och
tag bort den.
1
2
3
OM10538SE.book Page 534 Thursday, November 24, 2016 6:41 PM

5357-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

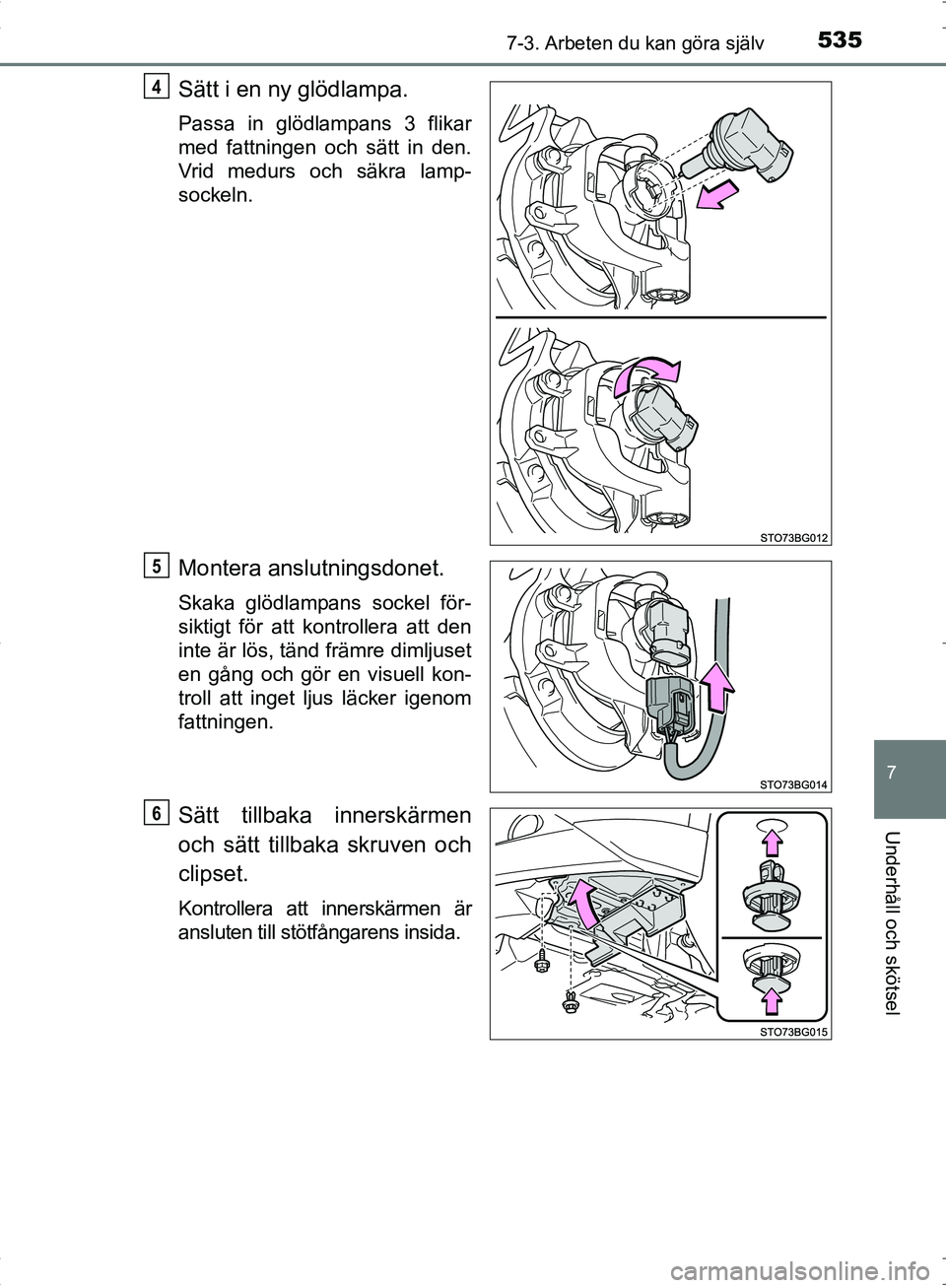

Sätt i en ny glödlampa.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid medurs och säkra lamp-
sockeln.
Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Sätt tillbaka innerskärmen
och sätt tillbaka skruven och
clipset.
Kontrollera att innerskärmen är
ansluten till stötfångarens insida.
4
5
6
OM10538SE.book Page 535 Thursday, November 24, 2016 6:41 PM

5367-3. Arbeten du kan göra själv
OM10538SE■

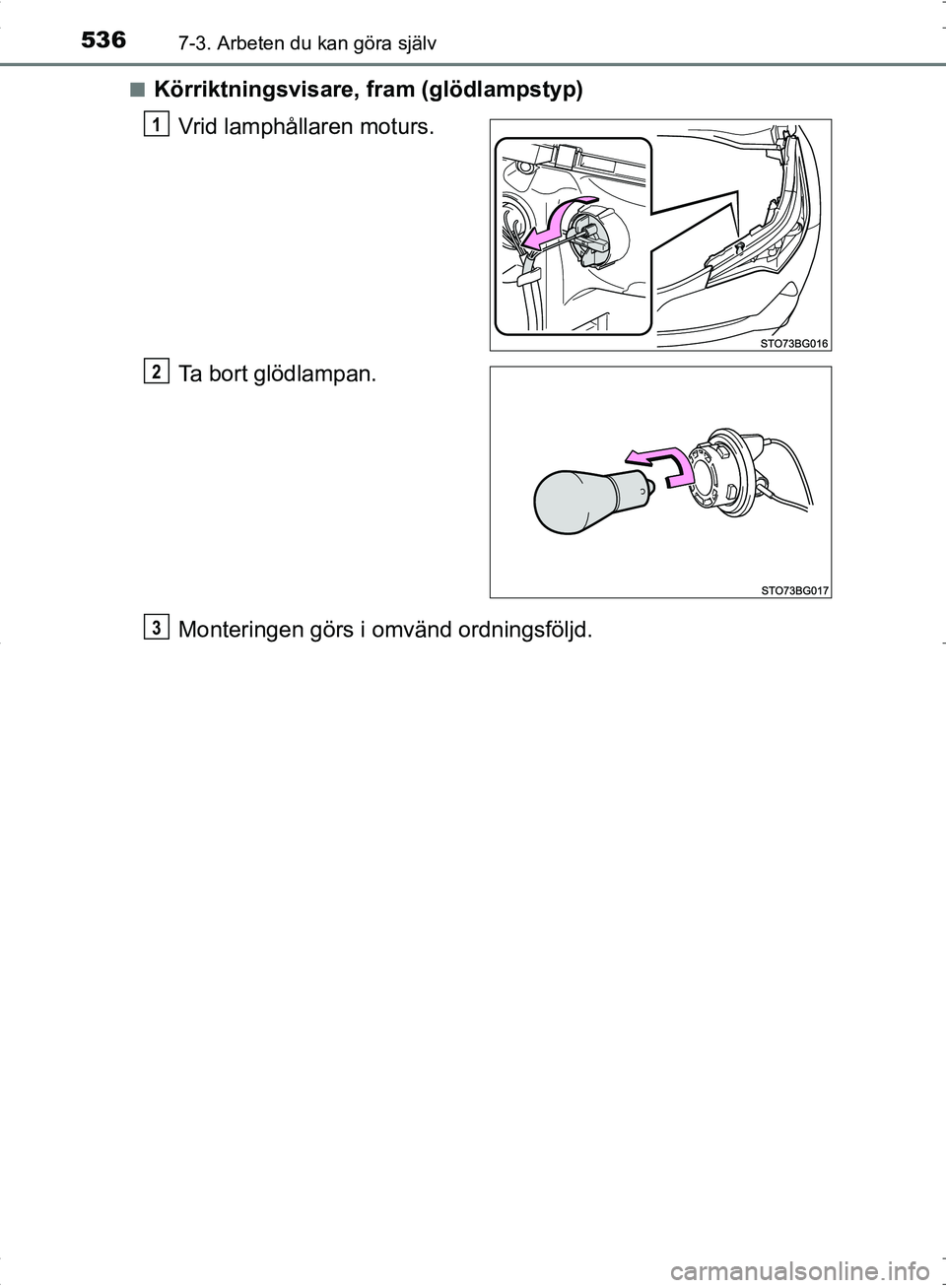

Körriktningsvisare, fram (glödlampstyp)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
OM10538SE.book Page 536 Thursday, November 24, 2016 6:41 PM

5377-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

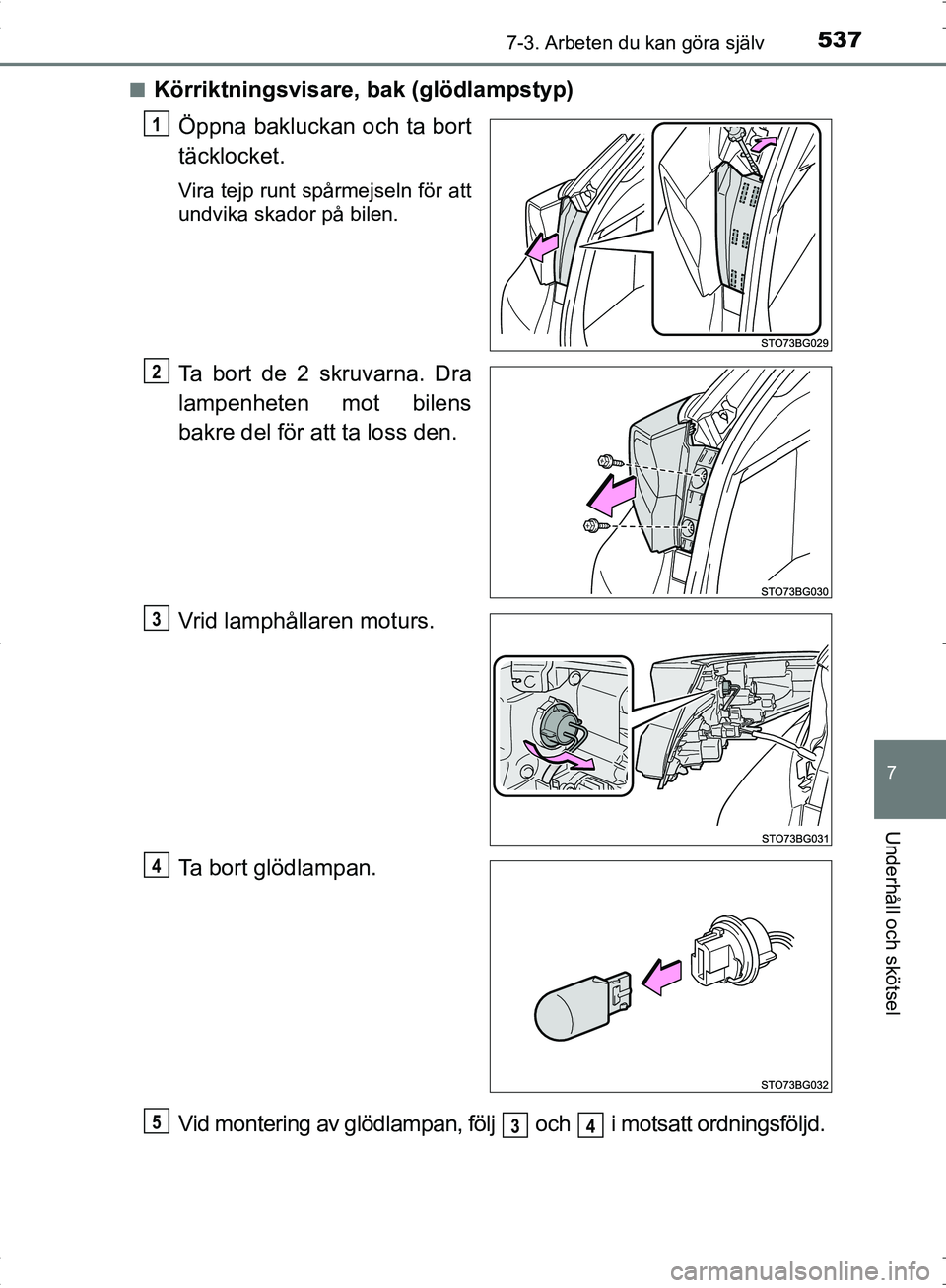

■Körriktningsvisare, bak (glödlampstyp)Öppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Ta bort de 2 skruvarna. Dra
lampenheten mot bilens
bakre del för att ta loss den.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Vid montering av glödlampan, följ och i motsatt ordningsföljd.
1
2
3
4
534
OM10538SE.book Page 537 Thursday, November 24, 2016 6:41 PM

5387-3. Arbeten du kan göra själv
OM10538SE

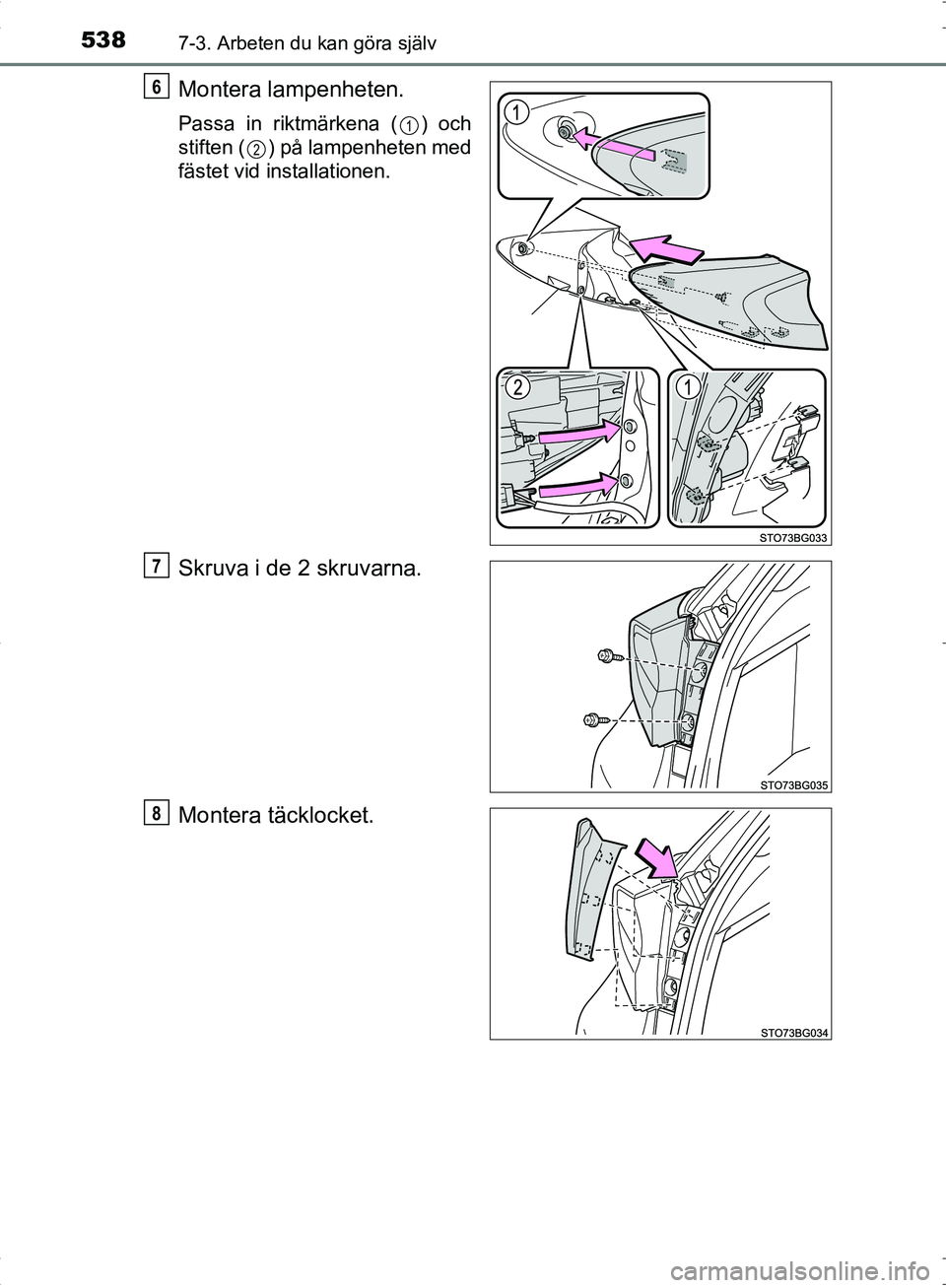

Montera lampenheten.
Passa in riktmärkena ( ) och
stiften ( ) på lampenheten med
fästet vid installationen.
Skruva i de 2 skruvarna.
Montera täcklocket.
6
1
2
7
8
OM10538SE.book Page 538 Thursday, November 24, 2016 6:41 PM

5397-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

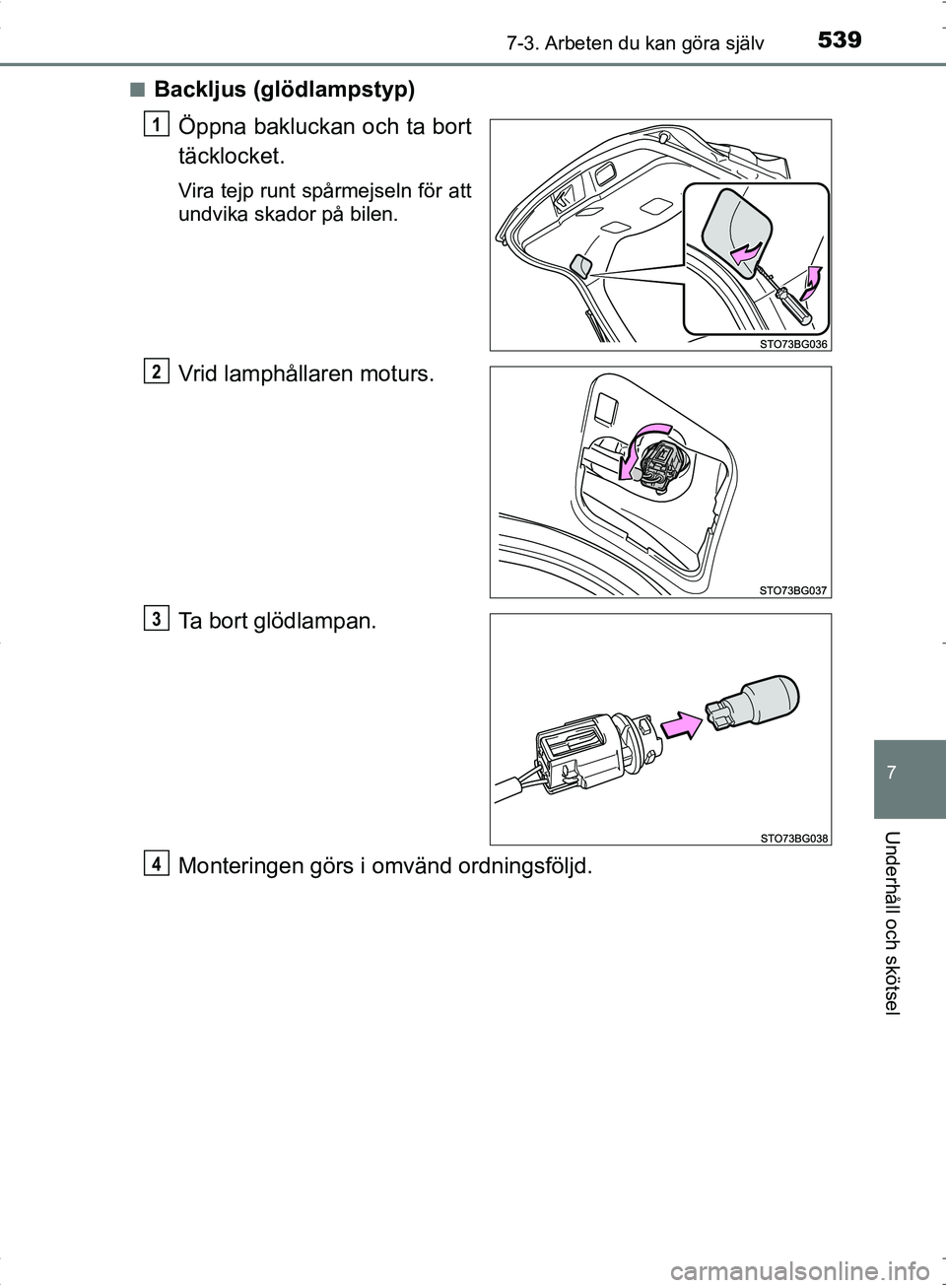

■Backljus (glödlampstyp)Öppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
4
OM10538SE.book Page 539 Thursday, November 24, 2016 6:41 PM

5407-3. Arbeten du kan göra själv
OM10538SE■
Nummerskyltsbelysning
Öppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
4
